一、引言

通过重定向printf 串口，我们可以把调试信息发送在串口上，方便观察参数信息，对程序进行调试

二、原理

printf函数在C语言标准库中是基于fputc函数实现的。fputc函数用于将一个字符输出到指定的文件流中。在嵌入式系统中，我们可以通过重写fputc函数，将字符输出到串口，从而实现printf函数的重定向。

三、实现

1. 标准库实现(Keil5)

这里我们以stm32f103c8t6 实现printf 向串口发送一个字节为例：

这里不实现通过中断达到连续发送字节的效果，只实现通过重定向printf主动发送一个字节的效果，如果需要前者，可以私信我获取

首先进行USART1和GPIO的初始化：

  /*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);			//将PA9引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);			//将PA10引脚初始化为上拉输入

  /*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1

定义一个通过串口发送一个字节的函数：

/**
  * 函    数：串口发送一个字节
  * 参    数：Byte 要发送的一个字节
  * 返 回 值：无
  */
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成
	/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}

然后将printf重定向到该函数：

/**
  * 函    数：使用printf需要重定向的底层函数
  * 参    数：保持原始格式即可，无需变动
  * 返 回 值：保持原始格式即可，无需变动
  */
int fputc(int ch, FILE *f)
{
	Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数
	return ch;
}

之后调用printf 以把想要显示的内容发送到串口

2. hal库实现(STM32CubeIDE)

这里实现向串口发送字符串的效果

  • 通过芯片图对引脚进行配置：

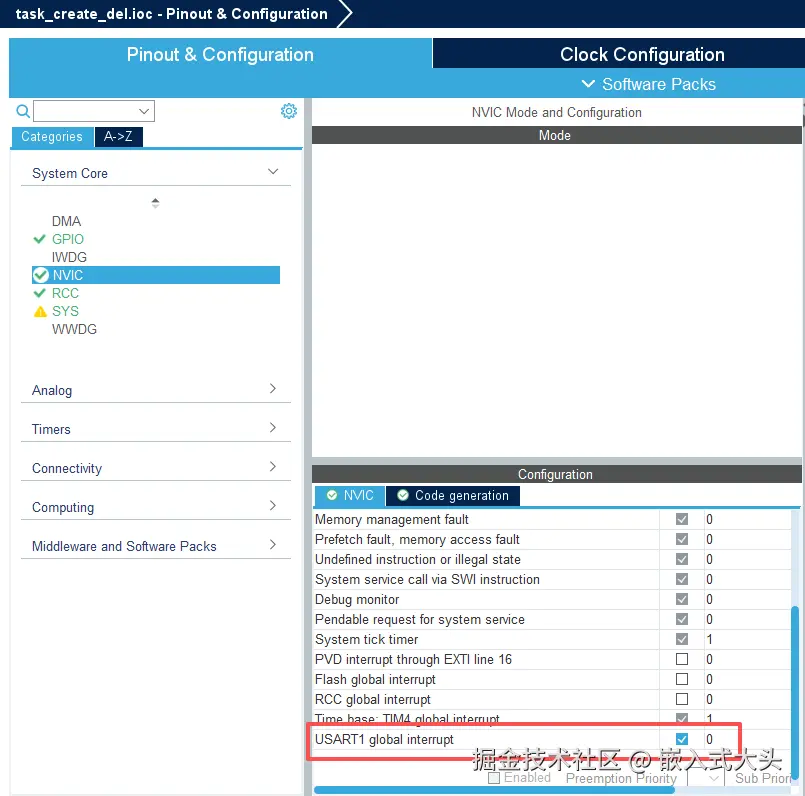

  • USART1的中断：

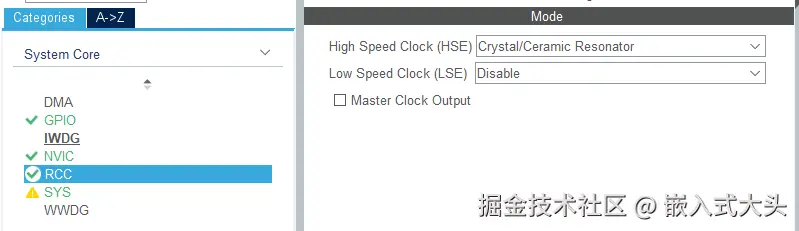

  • 要修改RCC的时钟来源为HSE让系统时钟频率为72MHZ

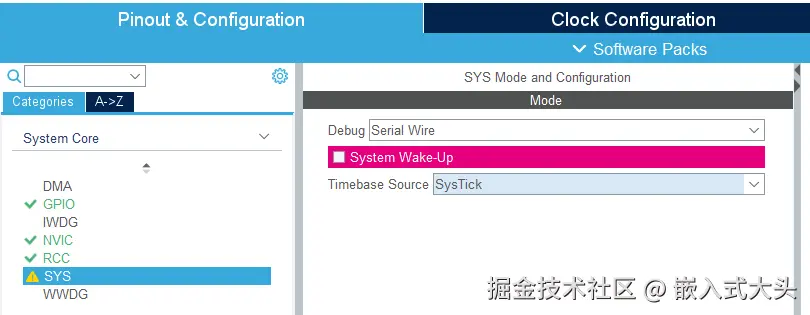

  • SYS的Debug，要不然下载不进去代码：

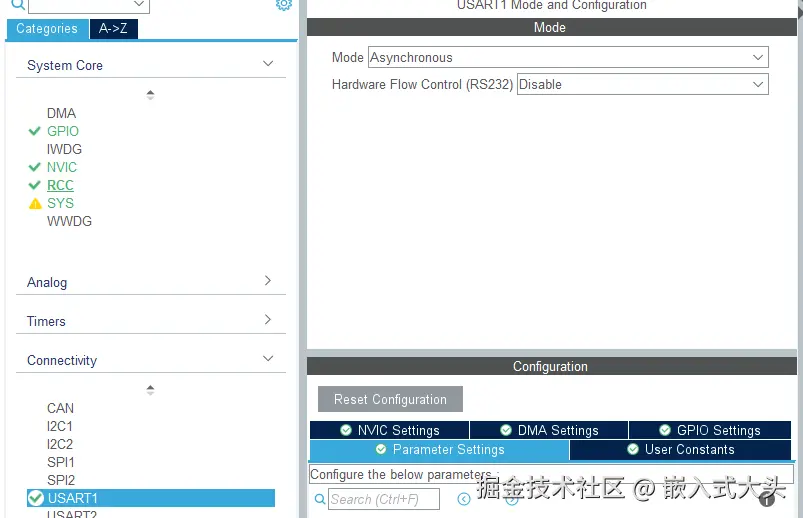

  • Connectivity的USART1中设置Mode为：Asynchronous


  • 然后ctrl+S生成代码，进入代码编辑页面
  • 打开USART.c文件，在Includes处添加stdio.h头文件，在/* USER CODE BEGIN 0 /和/ USER CODE END 0 */添加重定向代码：
/* Includes ------------------------------------------------------------------*/
#include "usart.h"
#include "stdio.h"

/* USER CODE BEGIN 0 */

#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif

PUTCHAR_PROTOTYPE
{
    HAL_UART_Transmit(&huart1, (uint8_t*)&ch,1,HAL_MAX_DELAY);
    return ch;
}

/* USER CODE END 0 */

这里解释条件编译的作用：stm32cubuIDE使用的编译器为GCC，GCC的printf的底层是__io_putchar函数，其他编译器的printf的底层是fputc函数，这样做能保证PUTCHAR_PROTOTYPE能始终指向当前编译器printf的底层，并重定向它。

  • 通过以上操作，printf函数就能正确向串口发送字符和字符串。

3. hal库实现(重定向系统调用)

与前面不同的是1和2是通过重定向fputc和__io_putchar函数到HAL_UART_Transmit函数来实现逐字符串口发送 ，而3直接重定向系统调用_write()函数

  • _write()：系统调用层（更底层、更通用）
  • fputc()：标准库层（较高层、依赖库实现）
  • __io_putchar()：ST/Keil 模板层（不是标准 C）
  • 进行串口的初始化(uart.c文件)
#include "uart.h"

UART_HandleTypeDef huart1;

void MX_USART1_UART_Init(void)
{
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;

  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    while (1)
    {
    }
  }
}

int uart_write(const uint8_t *data, size_t len)
{
  if (data == NULL || len == 0)
  {
    return 0;
  }

  if (HAL_UART_Transmit(&huart1, (uint8_t *)data, (uint16_t)len, 1000) != HAL_OK)
  {
    return -1;
  }

  return (int)len;
}

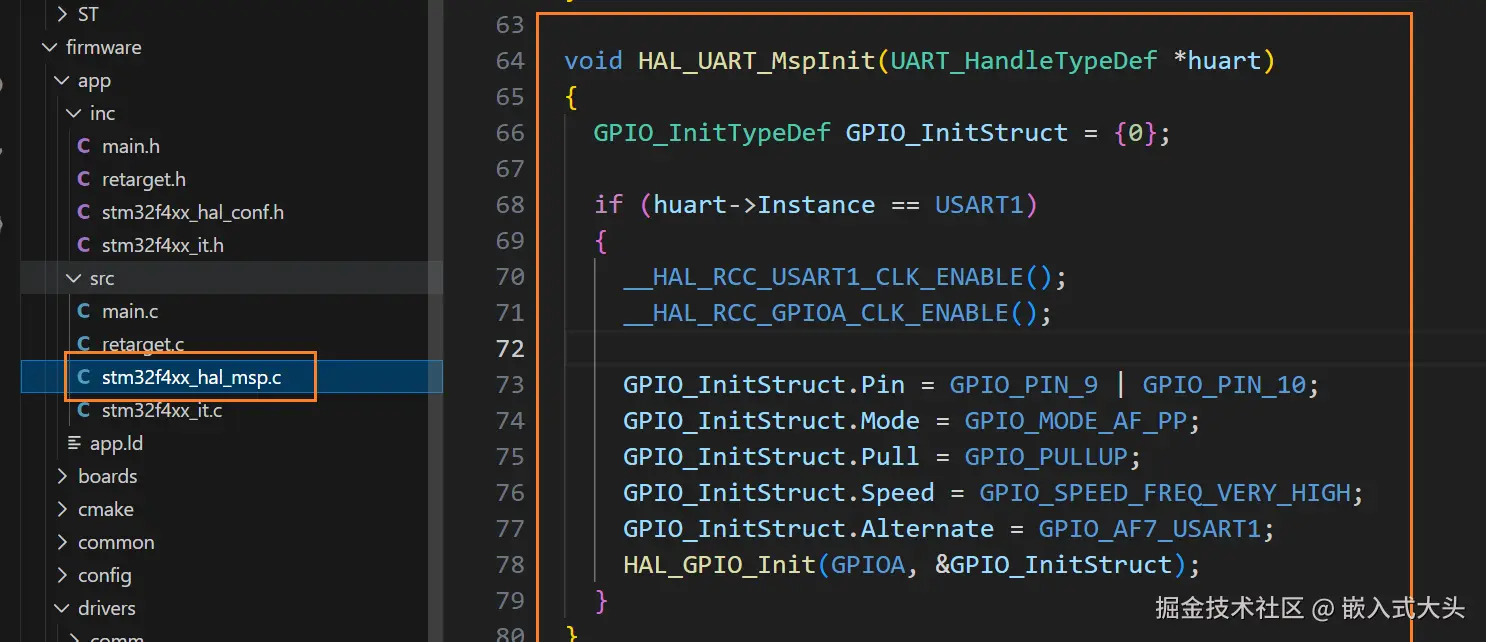

HAL驱动方式的初始化流程就是：MX_USART1_UART_Init()------>HAL_USART_Init() ------>HAL_USART_MSP_Init()，先调用MX_USART1_UART_Init函数初始化协议，再通过函数内的HAL_UART_Init()函数调用HAL_USART_MSP_Init()函数(需要我们自己在stm32f4xx_hal_msp.c文件中实现)初始化GPIO引脚


这里的uart_write()函数是我们重定向_write函数的目标函数，重定向的逻辑在retarget.c文件中

#include "uart.h"

#include <errno.h>
#include <stdio.h>
#include <sys/unistd.h>

void retarget_stdio_init(void)                // 关闭缓冲，即使没换行也直接输出
{
  setvbuf(stdout, NULL, _IONBF, 0);
  setvbuf(stderr, NULL, _IONBF, 0);
}

int _write(int file, char *ptr, int len)      // 以下为重定性的逻辑
{
  if (ptr == NULL || len <= 0)                // 如果指针为空或长度不合法，直接返回 0（表示写了 0 字节）
  {
    return 0;
  }

  if (file == STDOUT_FILENO || file == STDERR_FILENO)  // 这里只把 标准输出/标准错误 重定向到 UART,其他描述符（比如文件、socket）不支持
  {
    int written = 0;
    for (int i = 0; i < len; i++)
    {
      if (ptr[i] == '\n')
      {
        if (uart_write((const uint8_t *)"\r", 1) < 0)
        {
          return -1;
        }
        written++;
      }

      if (uart_write((const uint8_t *)&ptr[i], 1) < 0)
      {
        return -1;
      }
      written++;
    }
    return written;
  }

  errno = EBADF;
  return -1;
}

for循环中做了两件事：

  1. 把 \n 转成 \r\n
    很多串口终端（尤其一些 Windows 终端）需要 CRLF 才能正确换行。
    所以遇到 \n，先发一个 \r，再发送原本的 \n。
  2. 每个字符调用一次 uart_write(...,1)
    优点：实现简单。
    缺点：效率较低（每个字符一次调用/可能一次等待发送）。

如果 uart_write 返回负数，认为写失败，直接返回 -1。 最后返回 written：实际写入的字节数（注意：因为插入了 \r，写入字节数可能 大于 len）。

  • EBADF = Bad file descriptor。
  • 表示你传进来的 file 不合法/不支持。

以上做完后，串口输出的逻辑就为：

printf("hello\n"); → puts/printf → libc → _write(1, ...) → UART 输出到串口。

  • 初始化阶段调用： retarget_stdio_init(); 让输出不缓存。

四、总结

本文讲解了如何在标准库中实现printf向串口发送字节以及如何在hal库中发送字符串两种操作，第一次发文章，目的是记录自己在学习过程中解决问题的过程，如果能帮助到一些人，当然更好，如果有读者认为该文章有错误的地方或者需要改善的地方，欢迎指正，感谢大家！
