以下是基于 Head Unit Integration Guide (HUIG) 4.3 文档中 第7章（R07开头条款） 关于 AAP（Android Auto Projection）视频集成 ，适用于车载系统（Head Unit）与移动设备（Mobile Device）的视频交互集成：
Android Auto Projection (AAP) 视频集成技术规范
（基于 HUIG 4.3 第7章 R07 系列条款）
一、核心原则：视频焦点（Video Focus）管理
所有视频交互必须以“视频焦点”状态为核心逻辑，确保车载系统（HU）与移动设备（MD）状态同步。
| 条款 | 要求 | 技术实现说明 |
|---|---|---|
| R07-325 | 当 HU 显示关闭（如屏幕休眠）但 AAP 仍活跃时： • 必须切换视频焦点 • 拒绝所有 AAP 视频焦点请求 | - HU 屏幕关闭（软件控制，非硬件断电）→ 触发焦点转移 - 立即向 MD 发送 VideoFocusState = NO_FOCUS- 任何 AAP 视频请求（如应用切换/启动）必须返回错误（如 ERROR_VIDEO_FOCUS_LOST） |
| R07-393 | 在混合 UI 场景下（如 HU 仪表盘叠加 AAP 投影界面）： • 当 AAP 视频流可见，但 HU 输入焦点（如控制光标）在原生 UI 部分时 • HU 必须向 MD 发送视频焦点状态 | - 状态示例：VideoFocusState = VIDEO_VISIBLE_BUT_INPUT_FOCUS_ON_NATIVE_UI- 用于 MD 判断：是否允许继续渲染 AAP 视频（避免与原生 UI 交互冲突） - 关键点：焦点状态需实时同步（每 50ms 一次） |
| R07-394 | 在混合 UI 场景下（用户操作原生 UI 时）： • 当 MD 持有视频焦点，但用户交互原生 UI（如点击仪表盘按钮） • HU 必须向 MD 发送视频焦点状态 | - 状态示例：VideoFocusState = VIDEO_FOCUS_LOST_DUE_TO_NATIVE_UI_INTERACTION- MD 收到后暂停视频渲染，释放资源 - 避免视频流与原生 UI 重叠导致的视觉冲突 |
✅ 重点总结：
- 视频焦点 = 仅一个应用可同时控制视频流渲染（AAP 或原生 UI）
- 状态同步 = 实时通信（通过
VideoFocusState消息，非轮询）- 拒绝请求 = 严格禁止（R07-325 的“MUST”是硬性要求）
二、视频流传输技术规范
所有视频流必须满足实时性、低延迟与自适应带宽要求
| 条款 | 要求 | 技术实现说明 |
|---|---|---|
| R07-466 | • AAP 视频流为实时流（HU 需立即渲染） • 采用 n-ACK 流控机制（当 MD 带宽不足时，MD 主动请求降速） • HU 必须在 100ms 内 ACK 视频包 | - 流控逻辑： 1. MD 发送视频包 → HU 接收 2. HU 100ms 内发送 ACK（ ACK_PACKET_ID）3. MD 根据 ACK 间隔判断带宽： • ACK 间隔 > 100ms → 降速（降低码率/分辨率） • ACK 间隔 < 50ms → 提速（提升码率） - 关键指标： - 视频延迟 ≤ 150ms（端到端） - ACK 超时 = 100ms（超时后 MD 自动降速） |
✅ 重点总结：
- 100ms ACK 是硬性指标（HU 硬件/驱动需支持）
- n-ACK 机制 = MD 与 HU 的动态带宽协商，避免卡顿
- 实时性 = 与传统视频流（如直播）不同，AAP 视频需无缓冲渲染
三、混合 UI（Blended UI）交互规范
当 HU 同时显示原生 UI（如仪表盘）与 AAP 投影界面时
| 场景 | HU 行为 | MD 行为 |
|---|---|---|
| AAP 视频可见 + 用户操作原生 UI | • 发送 VideoFocusState = VIDEO_VISIBLE_BUT_INPUT_FOCUS_ON_NATIVE_UI• 暂停 AAP 视频渲染（避免画面闪烁） | • 立即暂停视频流（释放 GPU 资源） • 保持 UI 交互流畅（原生 UI 优先） |
| 用户切换到 AAP 界面 | • 发送 VideoFocusState = VIDEO_FOCUS_GAINED• 恢复视频渲染 | • 重新启动视频流 • 恢复应用交互（如导航语音提示） |
| HU 屏幕关闭 → 用户唤醒屏幕 | • 必须自动开启屏幕 • 必须接受 AAP 视频焦点请求（R07-325 补充） | • 立即发送视频流（需 100ms 内响应） • 无需用户额外操作 |
✅ 关键设计原则：
- 原生 UI 交互 > AAP 视频渲染（用户优先级）
- 屏幕唤醒 = 重置视频焦点（避免“屏幕亮但视频不可见”）
- 状态同步 = 事件驱动（非定时轮询，减少 CPU 消耗）
四、错误处理与边界场景
| 场景 | 处理要求 |
|---|---|
| HU 屏幕软件关闭（非物理断电） | • 必须发送 VideoFocusState = NO_FOCUS• 拒绝所有 AAP 视频请求（R07-325） |
| 视频流 ACK 超时（>100ms） | • HU 自动降速（降低码率/分辨率） • 不触发错误（符合 n-ACK 机制） |
| 混合 UI 中用户快速切换焦点 | • HU 需在 50ms 内更新 VideoFocusState• 避免状态冲突（如同时发送 FOCUS_GAINED 和 FOCUS_LOST） |
| MD 未响应 ACK | • HU 3 次超时后自动降速（避免视频卡死） • 仍保持基础交互能力（如音频） |
五、违反要求的典型问题
| 错误行为 | 后果 | 合规方案 |
|---|---|---|
| HU 屏幕关闭时接受 AAP 视频请求 | 视频黑屏 + 用户误操作（如点击无效） | 实现 R07-325：拒绝请求 + 发送 NO_FOCUS |
| 混合 UI 中未同步视频焦点状态 | AAP 视频与原生 UI 重叠（视觉混乱） | 按 R07-393/R07-394 实时发送状态 |
| HU 未在 100ms 内 ACK 视频包 | MD 误判带宽不足 → 画面卡顿/模糊 | 优化 HU 驱动：ACK 延迟 ≤ 80ms（预留缓冲） |
| 屏幕唤醒后未恢复视频焦点 | 用户需手动重启 AAP 应用（体验差） | 按 R07-325 补充：唤醒时自动恢复 |

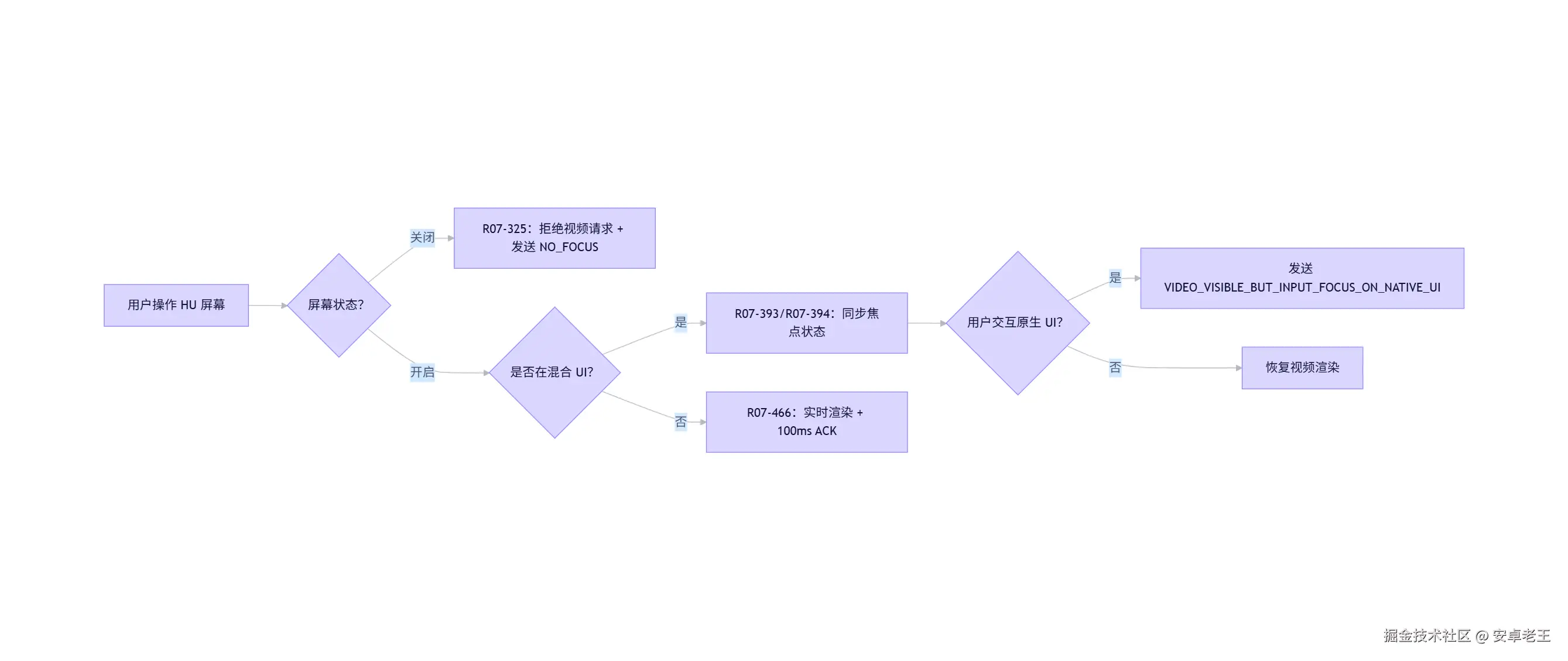

附：技术实现路线图
文档依据：
- Head Unit Integration Guide (HUIG) 4.3, Section R07
- 所有“MUST”条款为强制要求（违反将导致 Android Auto 认证失败）
- “n-ACK 流控” 为 Android Auto 4.3 核心优化机制（替代旧版固定码率）
