在AI迅猛发展的当下，各头部大厂发起了空前规模的算力军备竞赛，仅Meta、亚马逊、Google、微软四家在今年合计资本支出就接近4000亿美元。
而作为卖铲子的英伟达，以接近90%的GPU数据中心市场份额、75%的毛利率引发全球的资金趋之若鹜，也是第一个市值超过5万亿美元的科技巨头。
说实话，我对硬件架构了解不多。但最近两个周末狂补了一波资料，一直在研究一个问题：英伟达的护城河到底有多深？
尤其是当Google的TPU在技术和生态上都越来越成熟时，它会不会对英伟达的市场份额带来实质性的冲击？Apple把自家的Foundation Model放在8000多个TPU上训练，Anthropic也承诺使用100万个TPU，甚至连OpenAI也开始租用TPU做推理。这些信号都挺值得关注。
其实这背后是两种完全不同的设计思路，英伟达走通用路线，什么都能干，而Google走专用路线，就盯着AI这一件事做到极致。那Google的专用芯片，能撼动英伟达的地位吗？
今天的文章就来聊聊这个话题，仅代表个人研究之后的观点。
两种设计思路
要理解GPU和TPU的差异，得先看看它们的架构。
GPU的灵活性：为什么需要那么多的控制单元？
英伟达GPU从游戏显卡时代演进到如今的Blackwell和未来的Rubin，始终坚持一个核心设计：SIMT（单指令多线程） 。
GPU的核心是SIMT架构。一块H100芯片上有成千上万个CUDA Core，每32个线程组成一个Warp，共享同一个控制单元，但每个线程有独立的寄存器。当Warp Scheduler发出指令后，Warp内的线程可以同时执行相同的指令，但处理不同的数据。关键是，每个线程可以走不同的代码分支，访问不同的内存地址。

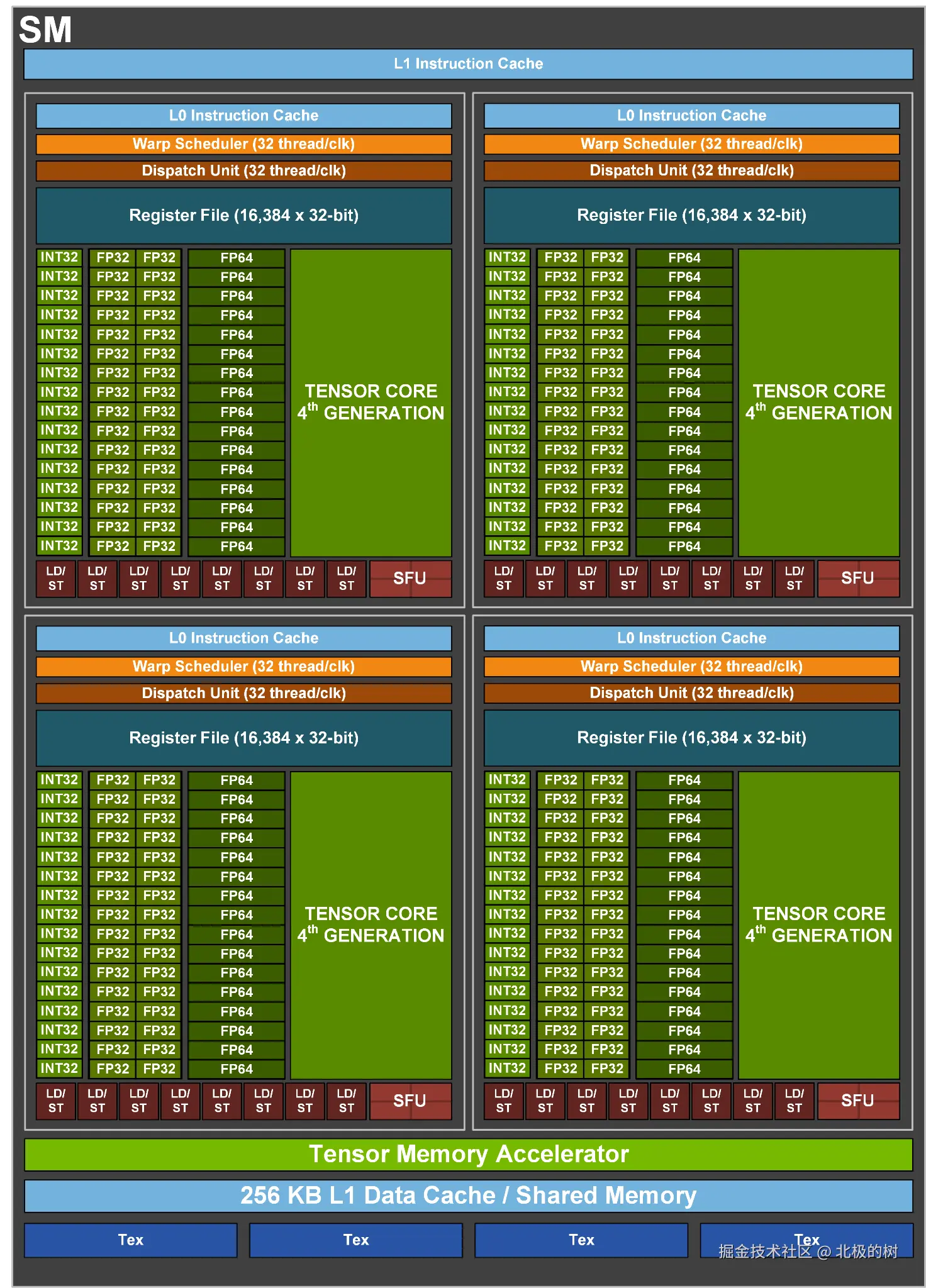

H100或B200这样的芯片，成千上万个计算核心被组织成多个SM（流式多处理器）。每个SM里有Tensor Core专门处理矩阵乘法，有Warp Scheduler负责调度（GPU把计算任务分成一个个线程，每32个线程为一组，这一组叫Warp），还有256KB的L1缓存。最底层是80GB或192GB的HBM显存，带宽能到3.35TB/s甚至8TB/s。
当然，这种灵活性也是有代价的。虽然控制逻辑是以Warp为单位共享的（每32个线程共享一套指令解码器和调度单元），但每个线程仍需要独立的寄存器文件来存储各自的状态。而且为了支持线程的灵活调度和分支处理，SM需要配备复杂的Warp调度器和分支管理单元。这些控制逻辑和寄存器文件会占据不小的芯片面积和功耗。
也就是说，GPU把相当一部分晶体管用来做控制和存储，而不是纯计算。
GPU的这种灵活性支持我们在应用层写出各种复杂的代码。比如这样一段CUDA：
if (threadIdx.x < 4) {
A; B; // 前4个线程做这个
} else {
X; Y; // 后面的线程做那个
}
Z; // 大家最后一起做

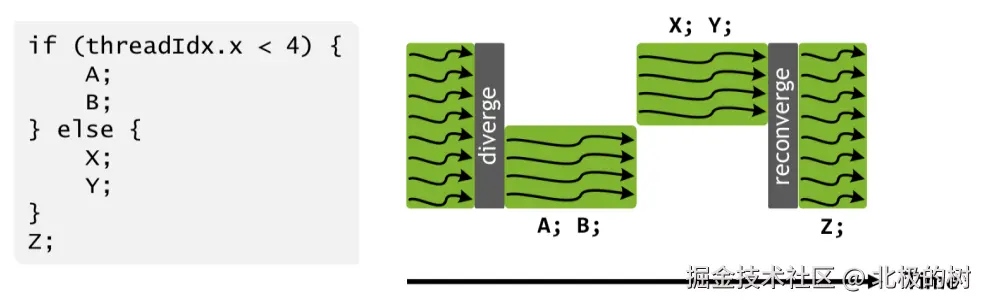

在软件层面，这是一个很正常的分支语句。但在硬件层面，它会导致Warp Divergence（线程束分歧） 。
一个Warp里的32个线程本来应该整齐划一地执行同一条指令。但现在有的要走if分支，有的要走else分支。GPU的处理办法也比较粗暴，串行执行。先让前4个线程干活，后28个等着，然后反过来。本来1个时钟周期能搞定的事，现在需要花2个时钟周期。
所以看到了么，GPU能应对各种算法，从图形渲染到科学计算到AI训练，啥都能干。但为了这种通用性，它必须堆控制单元、堆寄存器、堆缓存，最终导致能效比打折扣。
TPU的极简主义：脉动阵列
Google走的则是另外一条极致的路线：脉动阵列。
脉动队列的核心思想是让数据在计算单元之间流动（很贴合脉动这个词）。数据从一侧流入，经过每个计算单元处理一下，然后直接传给下一个单元，最后从另一侧流出，数据不需要像GPU一样频繁回到内存或者寄存器，而是直接在计算单元之间传递。

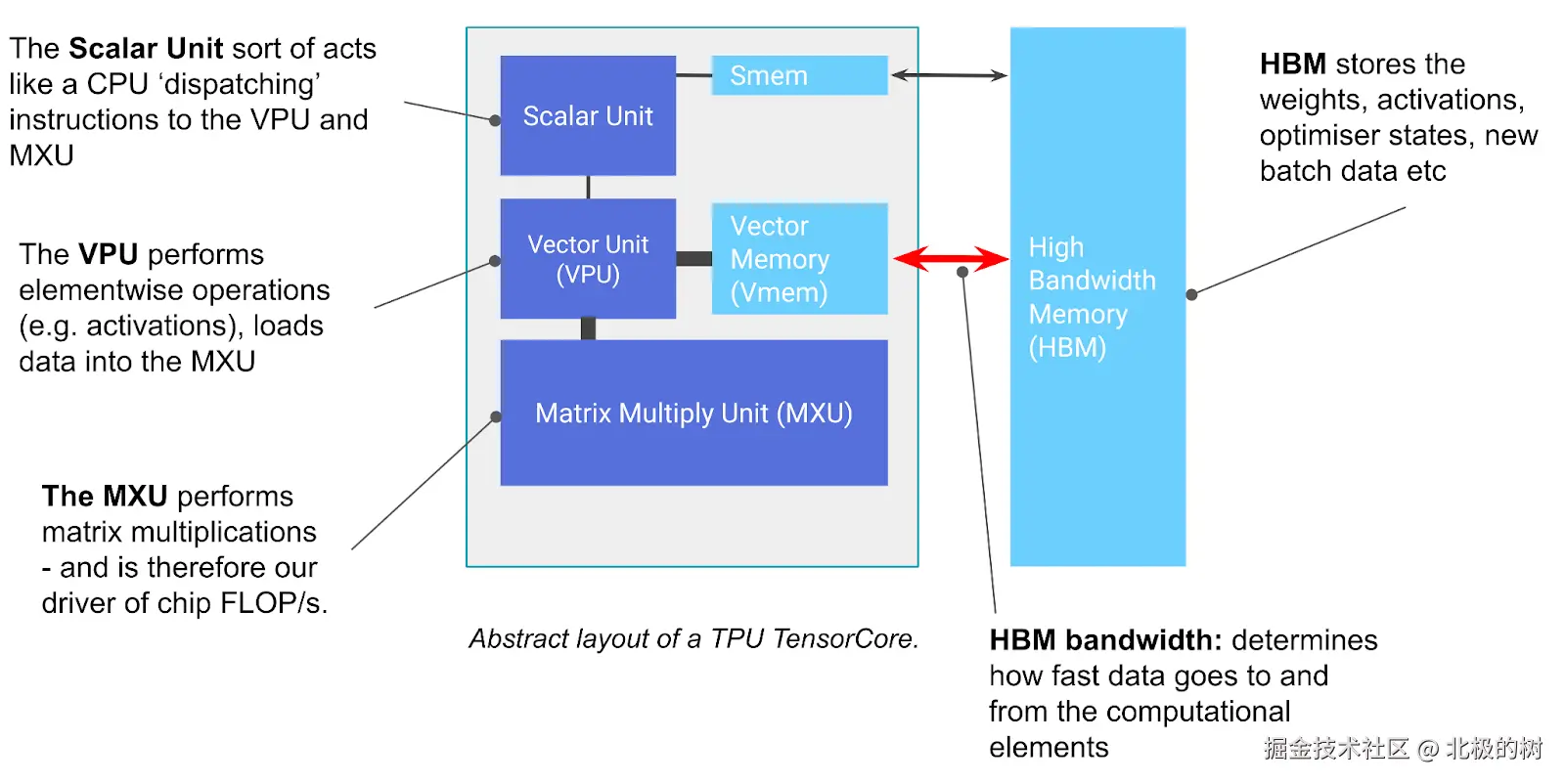

TPU的核心是MXU（矩阵乘法单元），这是一个巨大的计算单元阵列，比如128x128的规模。深度学习中，大概90%的计算量是矩阵乘法，所以Google在设计时选择直接把芯片面积全投在这上面。
跟GPU不一样的是，权重矩阵一旦加载进MXU，就直接存在计算单元里，不再动了。输入数据从一侧流入，像波浪一样扫过整个阵列。每个计算单元只做一件事，拿到数据，乘一下，加到累加器上，然后把数据递给隔壁邻居单元。
而提升能效的关键也就在这里。在GPU中，每次计算都要去寄存器文件读数据，算完再写回去。而在TPU的脉动阵列里，数据从HBM读出来一次后，在128个计算单元之间传递，中途完全不回内存。
从能量消耗的角度来看，从HBM显存读取一次数据，消耗的能量足够做1000次乘法运算。TPU通过数据复用，把这个比例反转过来，读一次数据，接着在计算单元中使用128次甚至更多次。Google内部数据显示，TPU v4的能效比是NVIDIA A100的1.2到1.7倍，而最新的Ironwood (TPU v7) 能效比相比v6e又翻了一倍。

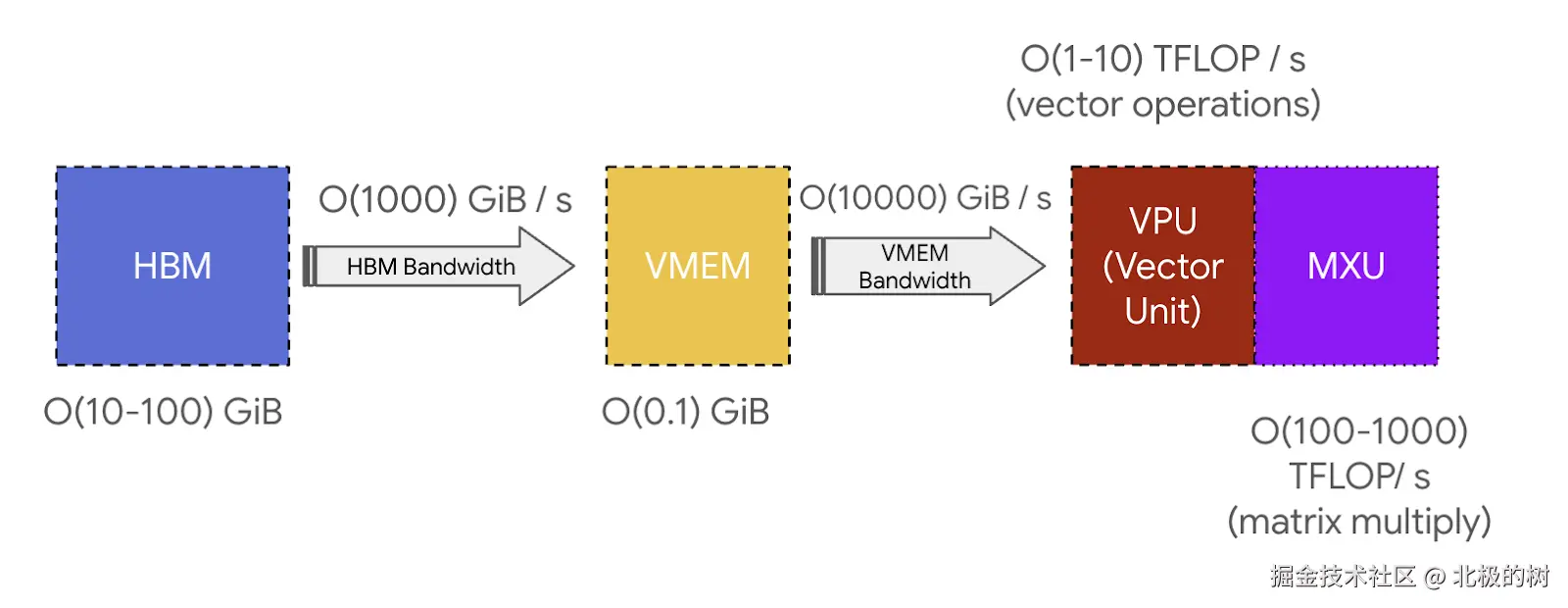

从上图也可以看出TPU的效率来源。数据从HBM（容量大但慢）流到VMEM（片上缓存，快但小），再到VREGs（向量寄存器），最后进入VPU或MXU进行计算。整个流程的带宽是经过精心设计的，HBM带宽是O(1000) GiB/s级别，VMEM带宽到O(10000) GiB/s，而MXU的算力达到O(100-1000) TFLOPS。数据越往上走，离计算单元越近，复用次数越多。
核心区别：计算开销近乎免费，搬数据才昂贵
我认为这两种架构背后，是对瓶颈在哪里的不同判断。
从GPU的架构设计来看，AI算法还在快速迭代，今天是Transformer，明天可能是全新的架构。所以必须保持灵活性，宁可牺牲一些能效。每个线程都有独立的指令指针，可以处理复杂的控制流、不规则的内存访问，甚至在训练过程中动态调整计算图。
而TPU的设计则意味着，深度学习的核心就是矩阵乘法，这个不会变。算法再怎么复杂，最终都可以被XLA转换成标准的矩阵乘法运算。既然目标是明确的，那就把所有的资源都投在这件事上，砍掉多余的控制逻辑，把省下的晶体管全部用来堆计算单元。
这里解释一下XLA是什么？它是Google专门为TPU开发的编译器。前面也说过，TPU的硬件设计走的是极简路线，本质就是就一个巨大的矩阵乘法流水线，但能用上这个流水线的前提是，算法得能被转换成规整的矩阵乘法。实际的深度学习代码往往不那么规整，里面有各种复杂的操作。XLA的工作就是把这些非标准化的代码，拆解、重组、排列成TPU能高效执行的整齐格式。比如，它会把多个操作合并成一个（算子融合），提前规划好数据在芯片里的流动路径（内存编排），让数据能像流水线一样在计算单元之间顺畅传递。
在芯片的物理层面有个基本规律，执行一次加法或乘法运算，消耗的能量大约是1 pJ（皮焦耳）。但从寄存器读数据要5-10 pJ，从L1缓存读要20-50 pJ，从HBM读要1000+ pJ。也就是说，计算本身几乎是免费的，昂贵的是数据搬运。
GPU通过庞大的缓存体系（L1/L2 Cache）和高带宽内存（HBM3e）来缓解这个问题，但本质上还是在搬数据。每次计算，数据都要在计算单元和寄存器文件之间往返一趟。
TPU则通过脉动队列，让数据在计算单元之间直接传递。单元A算完，通过一根很短的导线（一般是纳米级距离）把数据传给单元B，单元B接着算，再递给单元C。这种相邻计算单元之间数据传输，电容非常小，能耗几乎可以忽略不计。
在处理超大规模的矩阵运算时，TPU的能耗比能达到GPU的2 ~ 3倍。并不是TPU的计算单元更快，而是它省掉了成千上万次昂贵的内存访问。
网络互联：芯片之间如何通信
单芯片的能力再强，也撑不起万亿参数的大模型。训练GPT-5或者Gemini 3.0这样的超大模型，需要成千上万张卡协同工作。这时候，芯片之间的互联网络就成了决定性能的关键瓶颈。
在互联网络的设计上，Google和英伟达再次选择了不同的技术路线。
英伟达的奢华技术路线：NVLink + InfiniBand
英伟达的互联方案是交换机中心架构。所有的数据通信PU的核都经过交换机，无论是相邻GPU之间的通信，还是跨节点的远程通信。这套系统灵活且强大，但是建设成本也非常高。
从上图可以看到，在一个节点内部，通过有8张GPU通过NVLink互联。NVLink不仅仅是数据传输通道，更重要的是实现了内存语义的互联，GPU A可以直接读写GPU B的显存，就像访问自己的内存一样，这对于模型的并行训练来说非常重要。在H100这代芯片上，单个NVLink的双向带宽可以达到900 GB/s，而通过NVSwitch芯片，8张卡可以实现全互联。
那跨节点呢？那就要靠InfiniBand或者RoCE（基于以太网的RDMA）。这些都是成熟的数据中心网络技术，通过多层交换机把成百上千个节点连起来。
这套方案的优势很明显，非常灵活并且性能均衡。不管工作流或者通信模式有多复杂，只要带宽足够，交换机都能搞定。如果某张卡或线路损坏，交互机自动路由绕开，不影响整体。
但这套方案的代价也不低，非常烧钱。购买H100集群时，网络设备（交换机、光模块、线缆）的成本可能占到总成本的20% ~ 30%。一个IB交换机就要几十万美元，光模块一个上千美元，还要配专业的网络工程师调优。更别说功耗了，交换机本身就是耗电大户。
Google的经济适用性技术路线：ICI + 3D Torus
Google则又一次选择了极简的路线：芯片直连，砍掉交换机。

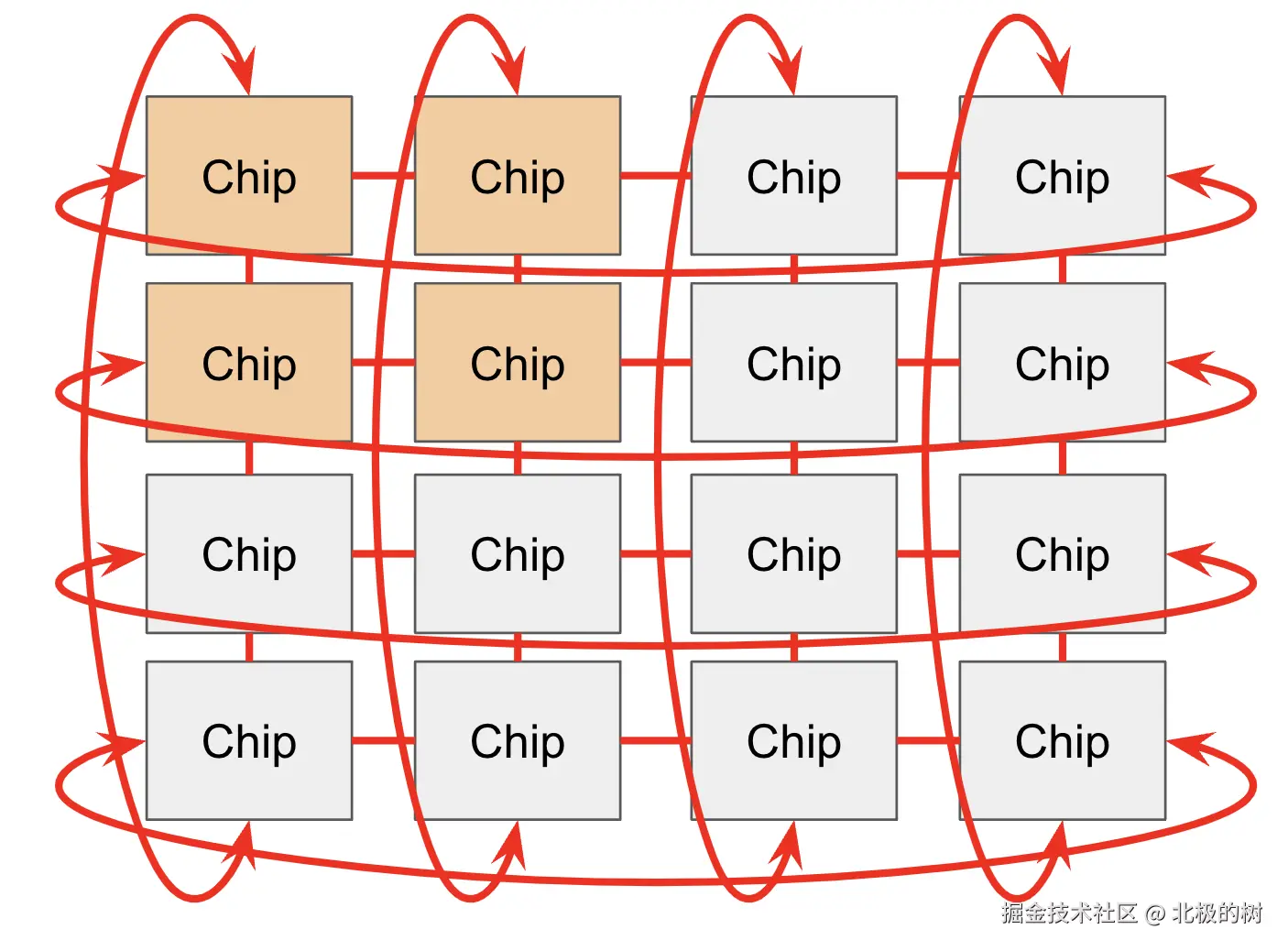

TPU芯片上直接集成了ICI（芯片间互联）接口。芯片A通过铜缆直接连到芯片B，B连到C，C连到D，最终形成一个环状或网格状的拓扑。最经典的是3D Torus（三维环面） 结构。
从上图可以看到，每个芯片只和上下左右前后的邻居直连。如果芯片A要给芯片Z发数据，数据包得经过中间十几个节点，每个节点既是计算单元，也是数据转发站。
这种设计最大的好处就是省钱省电。不需要购买价格昂贵的交换机，也不需要光模块。Google宣称TPU网络的成本不到GPU网络的五分之一。
但TPU的这种网络结构也有个致命的弱点，通信延迟和带宽非常依赖距离。相邻的芯片因为直连，通信非常快，但如果距离得比较远，延迟会随跳线数增加。更麻烦的是，如果中间某个节点坏了，整个环路就断了。
这里需要关注的是，Google之所以能以这种极简的架构设计芯片通信网络，主要还是因为Transformer模型的通信特点。训练和推理大模型时，绝大部分通信发生在算子并行和流水线并行中，数据主要在相邻的芯片之间传递，很少需要跨越整个Pod的远距离通信。而且XLA编译器会提前规划好整个计算图，它知道哪些芯片需要频繁通信，就把它们在物理上放得近一点，从而尽量保障硬件的物理结构和软件的算法逻辑完美重合。
那要如何解决单节点的故障导致整个通信网络损坏的问题？Google的解决方案是OCS（Optical Circuit Switching，光路交换） 。
传统的交换机是电子式的，需要解析数据包、查路由器、转发。OCS的原理完全不同，它是一组可以旋转的微型镜面，通过调整镜面角度来反射光束，把光从一个端口折射到另一个端口。
它不关心你传什么数据，只是在物理层面建立光路连接，就像用镜子把阳光反射到不同的方向。几秒钟内，OCS可以重新配置整个Pod的拓扑结构。如果某个机柜坏了，OCS调整镜子角度，跳过坏机柜，把好的连起来。
OCS的另一个优势是可以根据模型的通信模式动态优化拓扑。比如训练一个用3D并行策略的模型，OCS会把拓扑调整成最适合3D通信的形状。这在传统的固定交换机网络里很难做到。
为什么英伟达和Google选择不同的技术路线？
我觉得核心原因是，两家公司面向的客户和场景不同。
英伟达卖的的是通用的计算能力。买了H100，你可以训练GPT，也可以训练MoE（混合专家）模型，甚至可以跑科学计算或图形渲染。像MoE这种模型，最近一两年很流行，在运行过程中，Token 会被随机分配给不同的专家模型，如果 Token 在 A 芯片，而它需要的专家在 Z芯片（物理距离很远），TPU的这种芯片间互联的拓扑结构就不合适，而英伟达的交换机中心网络却能轻松应对。
而谷歌用的是定制的整体方案，TPU之前主要跑Google自家的模型，而谷歌的软硬一体的生态能将优势发挥到极致。硬件团队设计芯片时，就知道软件团队会用什么通信模式。XLA编译器在编排计算图时，会特意把需要频繁通信的算子放在拓扑网络上距离近的节点。这种软硬件协同设计，外部客户是很难复制的。
从经济规模来衡量，对于超大规模集群（10万+ 芯片），Google的直连方案优势非常大。省下来的交换机和光模块成本，足够多买几千个TPU芯片。而且直连网络的延迟波动很小（几乎可以忽略不计），让XLA编译器可以做更激进的优化，进一步榨干硬件性能。
但这也意味着锁定。TPU只能在Google Cloud上租用，你不能买一个Pod放在自己机房。而且如果你的模型通信模式不符合TPU通信网络的"邻居通信"规律，性能可能会大打折扣。
市场格局：裂痕正在慢慢显现
上文对比了双方选择的技术路线，现在再看看两种技术路线在市场的版图情况。
当前的市场版图
截止到现在，英伟达在商用AI芯片市场依然一枝独秀，市场份额遥遥领先（接近90%）。
但是，如果把Google TPU、AWS Trainium/Inferentia、Azure Maia这些云厂商自研ASIC算进去，情况就不一样了。
在实际部署的总算力中，英伟达的份额会下降不少。TrendForce预测，到2026年，云服务提供商自研ASIC的年增长率将达到44.6%，而GPU的增长率只有16.1%。这至少表明，全球一些大的算力消费者正在加速摆脱对单一供应商的依赖。
市场上的现实案例也在说明这种转变。Anthropic近期承诺未来将使用多达100万个TPU进行模型训练。虽然他们也在用AWS Trainium和NVIDIA GPU，但这种规模的TPU部署，代表着一家顶级AI公司与Google生态的深度绑定。
还有OpenAI最近放出来的消息。OpenAI已经开始租用Google TPU用于推理工作。即便OpenAI和英伟达的合作关系那么密切，在面临成本压力和单一供应风险时，也不得不寻求替代方案。
还有个更直接的数据，Midjourney在将图像生成工作负载迁移到TPU后，推理成本降低了65%。这种量级的成本优势，对于任何需要大规模服务用户的公司来说，都极具吸引力。
市场的分化趋势
也正是由于TPU这类极简但极致提升能耗比的ASIC芯片越来越成熟，近一两年市场上关于训练用GPU，推理用ASIC的声音逐渐多了起来。
在训练市场，英伟达依然是绝对主导。因为要改变一个耗资数亿美元、历时数月的训练任务的硬件平台，风险非常高。CUDA生态的调试工具、社区支持、以及大型GPU集群经过验证的稳定性，使得它成为头部AI厂商的首选。当你在和竞争对手竞速GPT-5或Gemini-3时，没人愿意承担换芯片省了20%的钱但晚上线三个月的风险。
当然，也只有谷歌敢，据说这次Gemini 3 Pro的训练全部用的都是TPU
而且模型的技术路线还在迭代。今天的Transformer可能明年就被新架构取代。这种不确定性就会让通用性成为刚需。英伟达的Rubin架构（2026年）会继续推高单芯片性能的极限，配合成熟的CUDA软件栈，我觉得在训练端的领先地位短期内难以撼动。
但在推理市场，格局正在快速变化。推理任务是稳定的、重复的，而且在AI商用普及率越来越高后也是对成本极度敏感的。像Ironwood（TPU v7）这样拥有192GB显存、专门为推理优化的芯片，在综合成本上能击败通用GPU。
买芯片只是一次性投入，但推理要7x24小时不停地跑，真正烧钱的是电费。TPU的能效比高，同样处理一亿次推理请求，可能只需要GPU一半的电力，长期下来省下的钱远超芯片差价。
英伟达的生态护城河：CUDA
硬件上的领先只是英伟达护城河的一半，通过前文分析可知，这一半护城河很可能在将来会被TPU为代表的ASIC专用芯片侵蚀一部分。
英伟达护城河的另一半是它深耕多年的CUDA生态。在CUDA发展的17年里，可能有数百万行线上代码、定制的高性能算子、各种高度优化的库（cuBLAS、cuDNN、TensorRT、FlashAttention），都是基于CUDA编写。想要将这些代码移植到其它架构，难度可想而知。
开发者的惯性也很重要。可以看看目前发布的那些AI领域的新论文，参考实现基本都是使用的PyTorch + CUDA。当一个工程师遇到性能问题时，Stack Overflow和GitHub上有成千上万个CUDA相关的解决方案。这种网络效应也确保了英伟达的硬件是当前阻力最小的路径。
但是，这另一半的护城河，谷歌也在想办法对抗。
Google的策略就是基于编译器的路径：XLA。
开发者不再需要像CUDA一样手写和深度优化CUDA Kernel，而是用Google定义的更高级的语言JAX描述计算图，然后让XLA编译器把整个图编译成机器码。理论上，同一份代码可以在TPU、GPU、甚至CPU上运行，无需修改。
举个例子，英伟达提供了一套性能极高的CUDA算子库（cuDNN），里面包含卷积、relu、加法等算子。当我们的计算逻辑是Add -> ReLU -> Softmax时，执行过程如下：
- 从显存读数据，跑
Add算子，写回显存。 - 从显存读数据，跑
ReLU内核，写回显存。 - 从显存读数据，跑
Softmax内核，写回显存。
前文讲到过，计算开销非常小，搬运数据的代价才是最昂贵的。所以哪怕单个算子再快，中间的读写显存会浪费大量的时间。除非工程师专门手写一个Add_ReLU_Softmax融合算子，否则很难避免浪费。
而XLA的技术路线就是提供抽象层级来优化这个手写算子的成本。开发者只要使用JAX定义好先做ADD、再做ReLU、最后做Softmax的计算图，XLA编译器在运行时就能实时生成一段性能最优的Kernel，这个Kernel的逻辑是：从显存读数据 -> 寄存器里做加法 -> 寄存器里做 ReLU -> 寄存器里做 Softmax -> 写回显存，数据只读取了一次。
XLA希望最好的就是，无论是 TPU、GPU 还是 CPU，编译器会自动根据硬件特性（比如 TPU 的脉动阵列大小），生成最适合这块硬件的代码。
很明显，在任何场景下，XLA是否都能将计算图实时编译成性能最优的硬件相关的代码，完全取决于XLA是否足够强大。而Google也正是押注于这一点：在长跑中，编译器终将会战胜人类工程师。
未来展望：英伟达护城河有多深？
现在回到开头的问题，英伟达的护城河到底有多深？Google TPU会不会给它带来实质性地冲击。
请过前面的分析，我的答案是，护城河很深，但无论是硬件生态，还是软件生态，都逐渐被谷歌侵入。
TPU不会杀死NVIDIA，但未来很可能会影响英伟达75%毛利的定价权。
英伟达无论是从技术、生态到市场的网络效应，这条护城河确实很深。短期内（5年之内），英伟达在训练市场的主导地位大概率难以被撼动。
但护城河也不是永恒的。谷歌TPU代表的专用ASIC路线，已经在能效和成本上证明了自己。Apple、Anthropic、OpenAI的选择，也标志着高端客户开始多元化算力来源。更深层的威胁还来自于谷歌编译器技术的进步（XLA）,当软件层面的抽象足够好时，CUDA和英伟达卡的硬件锁定效应会减弱很多。
当然，这对于整个行业其实是件好事。单一供应商的垄断对AI生态的发展并不利。竞争会推动技术进步，降低成本，最终能让AI平权。
我之前已经写过很多分析谷歌的文章，还是那句话，谷歌从未让人失望。
