破解 LLM 推理的“显存墙”与“通信墙”：从显存分布到部署原则

引言：推理系统的双重束缚

众所周知，一般情况下 LLM 的推理都是在 GPU 上进行。单张 GPU 的显存是有限的，这构成了大模型落地的第一道物理屏障。显存的占用主要分为两大部分：

  1. 静态显存（Static Memory） ：用于存放模型的参数（Weights）和前向计算的临时激活值（Activations）。这部分依赖于模型的体量，一旦选定模型（如 70B 或 405B），它几乎就是一个固定的常数，是我们进入游戏的“门票”。
  2. 动态显存（Dynamic Memory） ：主要用于存放 KV Cache。这部分不仅依赖于模型的体量，更强依赖于模型的输入长度（Context Length）和并发量（Batch Size）。在推理过程中，它是动态线性增长的。当 Context 长度足够长时，它的大小就会反客为主，占据主导地位，甚至轻松超出一张卡、一台机（8张卡）的总显存量。

在 GPU 上部署模型有一个黄金原则：能一张卡部署的，就不要跨多张卡；能一台机部署的，就不要跨多台机。

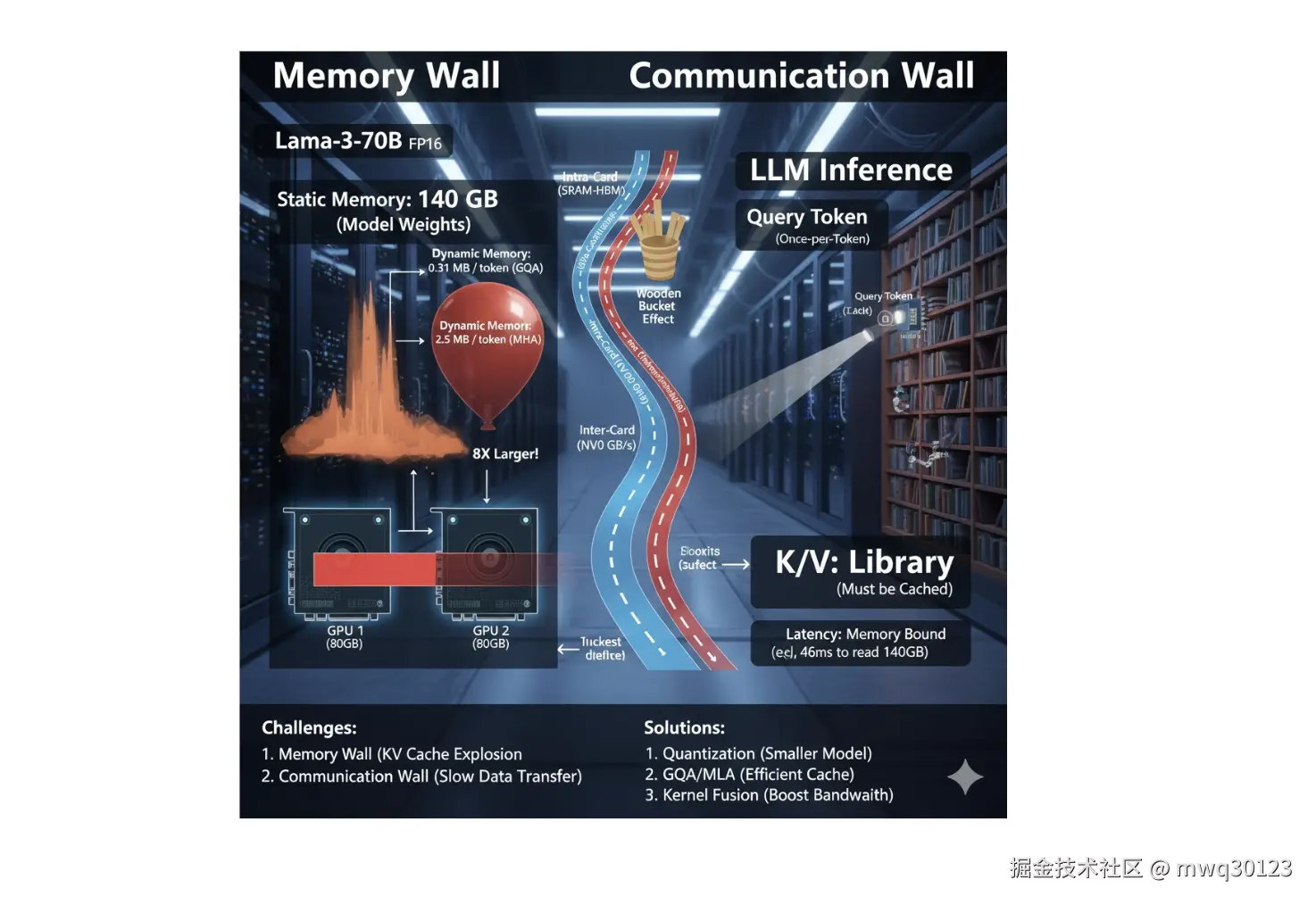

这是因为数据传输遵循严格的物理层级： “卡内通信带宽（SRAM ↔ HBM） > 卡间通信带宽（NVLink） > 机间通信带宽（Infiniband/Ethernet）” 。由于“木桶效应”，模型部署时跨越的物理设备越多，受低速通信带宽的“拖累”就越大。事实上，即便是目前最顶级的 H100，其卡内显存带宽（HBM3）虽然达到了 3TB/s，但对于 Short Context 推理（Memory Bound 场景）来说，这个速度依然是瓶颈，更不用说速度下降数个数量级的卡间和机间通信了。

截屏2025-11-26 19.11.37.png

一、 显存账本：Llama-3-70B 的真实开销

为了具象化理解上述原则，我们以 Llama-3-70B 模型在 FP16 精度下的部署为例，算一笔显存的账。

1. 静态显存：昂贵的入场券

Llama-3-70B 拥有 700 亿参数。在 FP16 精度下，每个参数占用 2 Bytes。

Static Usage≈70×109×2 Bytes≈140 GB\text{Static Usage} \approx 70 \times 10^9 \times 2 \text{ Bytes} \approx \mathbf{140 \text{ GB}}

这意味着，仅仅是为了加载模型，你就至少需要 2张 80GB 的 A100/H100。如果只有一张卡，连模型都无法启动。这 140GB 是雷打不动的“固定成本”。

2. 动态显存：被忽视的隐形杀手

动态显存的核心是 KV Cache。它存储了所有历史 Token 的键（Key）和值（Value），以避免重复计算。Llama-3-70B 采用了 GQA（分组查询注意力） 技术，将 KV Heads 的数量压缩到了 8 个。

在此架构下，每生成或处理 1 个 Token，其 KV Cache 的显存占用约为：

Memtoken≈0.31 MB\text{Mem}_{\text{token}} \approx \mathbf{0.31 \text{ MB}}

文章底部有计算过程

看似很小？让我们看看在不同场景下的总账：

  • 场景 A（长文档分析） ：Batch Size=1，Context=32k。

    • KV Cache ≈10 GB\approx 10 \text{ GB}。此时 2张卡（共160GB，剩20GB可用）还能勉强应付。

  • 场景 B（高并发服务） ：Batch Size=64，Context=2k。

    • KV Cache ≈41 GB\approx 41 \text{ GB}。
    • 结果：此时总显存需求达到 181GB，2张卡直接显存溢出（OOM） ，系统崩溃。

这验证了引言中的判断：在长文本或高并发场景下，动态显存会迅速吞噬剩余空间，迫使我们增加更多昂贵的 GPU。

二、 架构的演进：为何 MHA 正在被抛弃？

为了解决“动态显存爆炸”的问题，现代大模型（如 Llama 3, Mistral）纷纷抛弃了传统的 MHA（多头注意力） ，转而使用 GQA（分组查询注意力） 。

我们可以做一个反事实假设：如果 Llama-3-70B 坚持使用 MHA，会发生什么？

在 MHA 架构下，KV Heads 的数量必须与 Query Heads 一致（64个），这意味着 KV Cache 的大小将直接翻 8 倍。

指标Llama-3-70B (实际 GQA)Llama-3-70B (假设 MHA)
单 Token 显存占用0.31 MB2.5 MB
32k 长文 (BS=1)10 GB (轻松)80 GB (占满一张 H100)
128k 超长文 (BS=1)40 GB (可接受)320 GB (灾难级)

如果使用 MHA，仅为了处理一个 128k 的长文本请求，光是 KV Cache 就需要 4张 H100，加上权重则需要 6-8张。这将导致推理成本高到无法商业化。因此，从 MHA 向 GQA/MLA 的演进，本质上是一场为了在有限显存内塞入更长 Context 的自救运动。

三、 带宽瓶颈：不仅仅是存不下

当我们被迫因为显存不足而增加 GPU 数量时（从单卡 -> 多卡 -> 多机），我们立刻撞上了第二道墙：通信带宽。

LLM 的推理过程（Decoding 阶段）是一个典型的 Memory Bound（内存受限） 任务。

  • 计算核心（Tensor Core） 像是一个切菜极快的厨师（算力过剩）。
  • 显存（HBM） 像是冰箱。
  • 每生成一个 Token，厨师都需要把冰箱里重达 140GB 的食材（权重）全部搬运一遍，切一刀，然后放回去。

即便 H100 的 HBM3 带宽高达 3TB/s，搬运一次 140GB 数据也需要约 46ms。这意味着，理论上限每秒只能生成约 20 个 Token。

而一旦我们将模型切分到多台机器（Model Parallelism）：

  1. 计算不再是瓶颈，网络成了瓶颈。
  2. 设备间通信带宽从 3TB/s 骤降至 50-100GB/s（Infiniband）。
  3. 每一次矩阵乘法（Matrix Multiplication）都需要在机器间同步数据。
  4. 原本 46ms 的延迟可能会变成 500ms 甚至更高，导致用户体验产生极其明显的卡顿。

结语

理解了显存的静态与动态分布，以及通信带宽的层级差异，我们就能明白当前大模型推理优化的核心逻辑：

  1. 量化（Quantization） ：通过 Int8/Int4 压缩静态权重，试图把 70B 模型塞进单卡或更少的卡中，避免跨设备通信。
  2. 架构改良（GQA/MLA） ：通过减少 KV Cache 的体积，延缓动态显存的溢出，从而支持超长上下文（Long Context）。
  3. 算子融合（Kernel Fusion） ：减少数据在 HBM 和 SRAM 之间的搬运次数，突破带宽瓶颈。

在显存墙与带宽墙被彻底打破之前， “能单卡不跨卡，能单机不跨机” 将始终是 LLM 部署的最高准则。

单个 Token 的 KV Cache 显存占用计算

以下是 Llama-3-70B 单个 Token 的 KV Cache 显存占用计算公式的详细推导过程。

1. 通用计算公式

任何 Transformer 类模型的 KV Cache（每个 Token）显存占用公式如下：

Memtoken=2×nlayers×nkv_heads×dhead×Pbytes\text{Mem}_{\text{token}} = 2 \times n_{\text{layers}} \times n_{\text{kv\_heads}} \times d_{\text{head}} \times P_{\text{bytes}}

参数含义拆解：

  • 22 ：代表 Key 和 Value 两个矩阵（Query 不需要缓存）。
  • nlayersn_{\text{layers}} ：模型的总层数（Layers）。
  • nkv_headsn_{\text{kv\_heads}} ：用于存储 KV 的注意力头数量（GQA/MQA 架构下，这个数值小于 Query 头数）。
  • dheadd_{\text{head}} ：单个注意力头的维度大小。
  • PbytesP_{\text{bytes}} ：数据精度占用的字节数（FP16/BF16 通常为 2 Bytes）。
2. Llama-3-70B 的具体参数代入

根据 Llama-3-70B 的架构配置：

  1. 精度 (PbytesP_{\text{bytes}}) ：通常推理使用 FP16，即 2 Bytes。

  2. 层数 (nlayersn_{\text{layers}}) ：80 层。

  3. KV 头数 (nkv_headsn_{\text{kv\_heads}}) ：

    • Llama-3-70B 使用了 GQA (Grouped Query Attention) 。
    • 虽然它的 Query Heads 是 64，但 KV Heads 被压缩到了 8。

  4. 单头维度 (dheadd_{\text{head}}) ：

    • 计算公式：Hidden Size/Query Heads\text{Hidden Size} / \text{Query Heads}
    • 8192/64=1288192 / 64 = \mathbf{128}。
3. 计算步骤

将上述数值代入公式：

Memtoken=2×80×8×128×2 (Bytes)=160×8×256=1280×256=327,680 Bytes\begin{aligned} \text{Mem}_{\text{token}} &= 2 \times 80 \times 8 \times 128 \times 2 \text{ (Bytes)} \\ &= 160 \times 8 \times 256 \\ &= 1280 \times 256 \\ &= \mathbf{327,680 \text{ Bytes}} \end{aligned}

4. 单位换算（Bytes →\to MB）

将字节转换为兆字节（MB）：

Memtoken (MB)=327,6801024×1024≈0.3125 MB\text{Mem}_{\text{token (MB)}} = \frac{327,680}{1024 \times 1024} \approx \mathbf{0.3125 \text{ MB}}

这就是文中提到的 0.31 MB 的由来。

补充：如果是 MHA 会怎样？

如果取消 GQA，改回传统的 MHA，则 nkv_headsn_{\text{kv\_heads}} 会从 8 变成 64。

计算结果直接乘以 8：

0.3125 MB×8=2.5 MB0.3125 \text{ MB} \times 8 = \mathbf{2.5 \text{ MB}}

这就是为什么 GQA 对于显存优化如此重要的数学证明。
