使用百度地图JSAPI THREE ClusterPoint实现高性能点聚合渲染

用户95208161179
74 阅读4分钟

ClusterPoint 如何解决大规模点渲染问题

为了在浏览器中展示成千上万个点位，我选择了 ClusterPoint 聚合点图层。它基于 Supercluster 算法，能够根据缩放级别和视野范围自动聚合相邻点位，将渲染对象从数千个减少到几十个。同时，ClusterPoint 支持自定义组件和动态数据更新，因此我可以在保持性能的同时实现丰富的视觉效果。

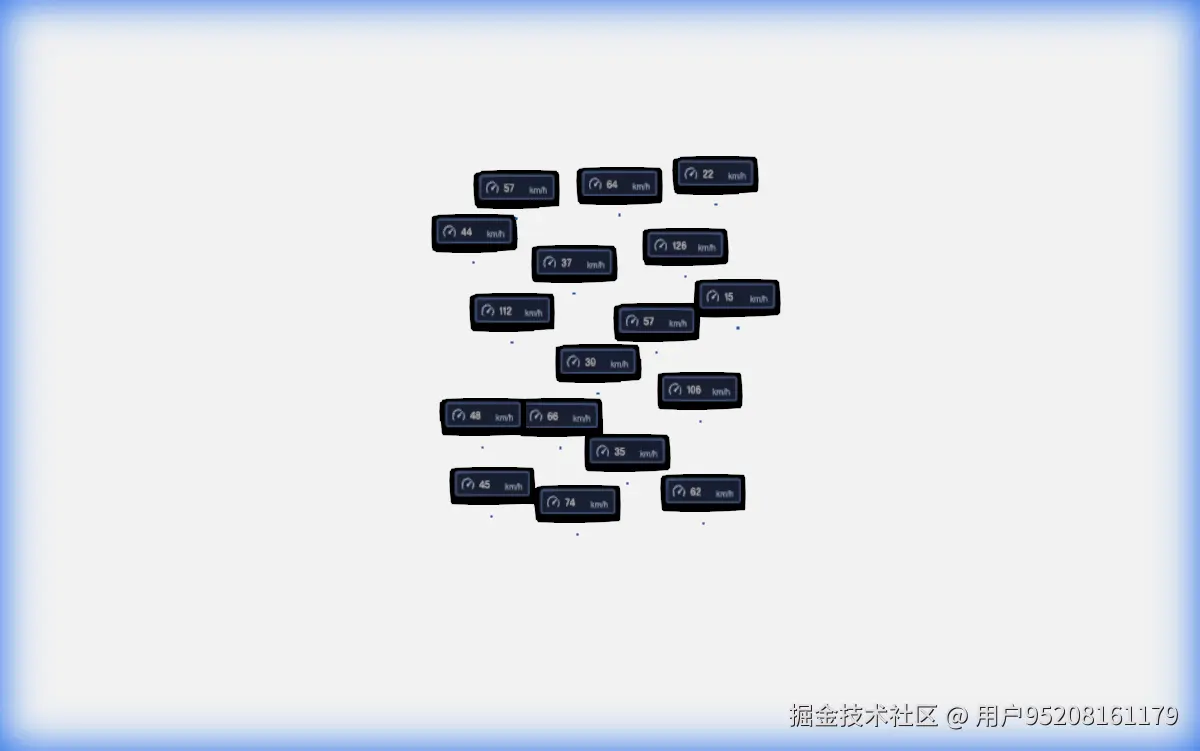

zoomed in 1764040435478

初始化与基础配置

首先需要创建渲染引擎并配置聚合参数，以确保聚合效果符合业务需求：

const engine = new Engine(container);
engine.map.setCenter([116.404, 39.915]);
engine.map.setZoom(16);

const cluster = engine.add(new ClusterPoint({
  cluster: {
    radius: 100,      // 聚合半径，单位px
    maxZoom: 18,      // 最大缩放级别，超过此级别不再聚合
    minZoom: 5        // 最小缩放级别，低于此级别开始聚合
  }
}));

聚合半径决定了相邻点位的聚合距离，数值越大聚合越激进。maxZoom 和 minZoom 控制聚合的缩放范围，超出范围后点位会以原始状态显示。

自定义组件：图标与标签

ClusterPoint 支持通过组件系统扩展视觉效果，我常用 Icon 和 Label 组件来展示聚合信息：

const cluster = engine.add(new ClusterPoint({
  icon: {
    width: 30,
    height: 30,
    mapSrc: 'path/to/icon.png'
  },
  label: {
    background: 'path/to/panel.png',
    fontSize: 14,
    width: 90,
    height: 40,
    padding: [18, 0, 0, 50],
    offset: [0, -30],
    fillStyle: '#ffffff'
  }
}));

组件配置支持背景图片、文字样式和偏移量，能够灵活适配不同的设计需求。如果不需要某个组件，可以设置为 null 来禁用。

数据源绑定与聚合数据访问

ClusterPoint 使用两级数据源：原始数据源和聚合数据源。原始数据通过 dataSource 绑定，聚合后的数据通过 clusterDataSource 访问：

const data = GeoJSONDataSource.fromGeoJSON(randomPoints(center, 0.01, 1000));
cluster.dataSource = data;

// 为聚合数据定义自定义属性
cluster.clusterDataSource.defineAttribute('background', () => {
  return 'path/to/marker.png';
});

聚合数据源会自动维护聚合点的位置、数量和状态信息。通过 defineAttribute 可以为聚合点添加自定义属性，这些属性会被传递给子组件使用。

动态聚合更新机制

ClusterPoint 在每次渲染前会根据当前视野和缩放级别重新计算聚合结果，这个过程通过节流机制优化性能：

// 设置最小更新间隔，默认300ms
cluster.minUpdateInterval = 300;

更新机制的核心逻辑是：

  • 获取当前地图的边界框和缩放级别
  • 调用 Supercluster 算法计算聚合结果
  • 更新 clusterDataSource 并通知子组件刷新
  • 通过 minUpdateInterval 限制更新频率，避免过度渲染

在视野快速移动时，系统会延迟更新直到移动停止或达到最小间隔，这样既能保证视觉连续性，又能控制性能开销。

添加3D模型组件

除了图标和标签，ClusterPoint 还支持 EffectModelPoint 组件来展示3D模型：

const loader = new GLTFLoader();
loader.load('path/to/model.glb', (gltf) => {
  const effectModelPoint = cluster.addComponent(new EffectModelPoint({
    normalize: true,
    rotateToZUp: true,
    size: 50,
    keepSize: false
  }));
  effectModelPoint.model = gltf.scene;
});

3D模型组件支持归一化、旋转对齐和尺寸控制，能够为聚合点添加更丰富的视觉层次。keepSize 参数控制模型是否随缩放级别变化，适合不同场景的需求。

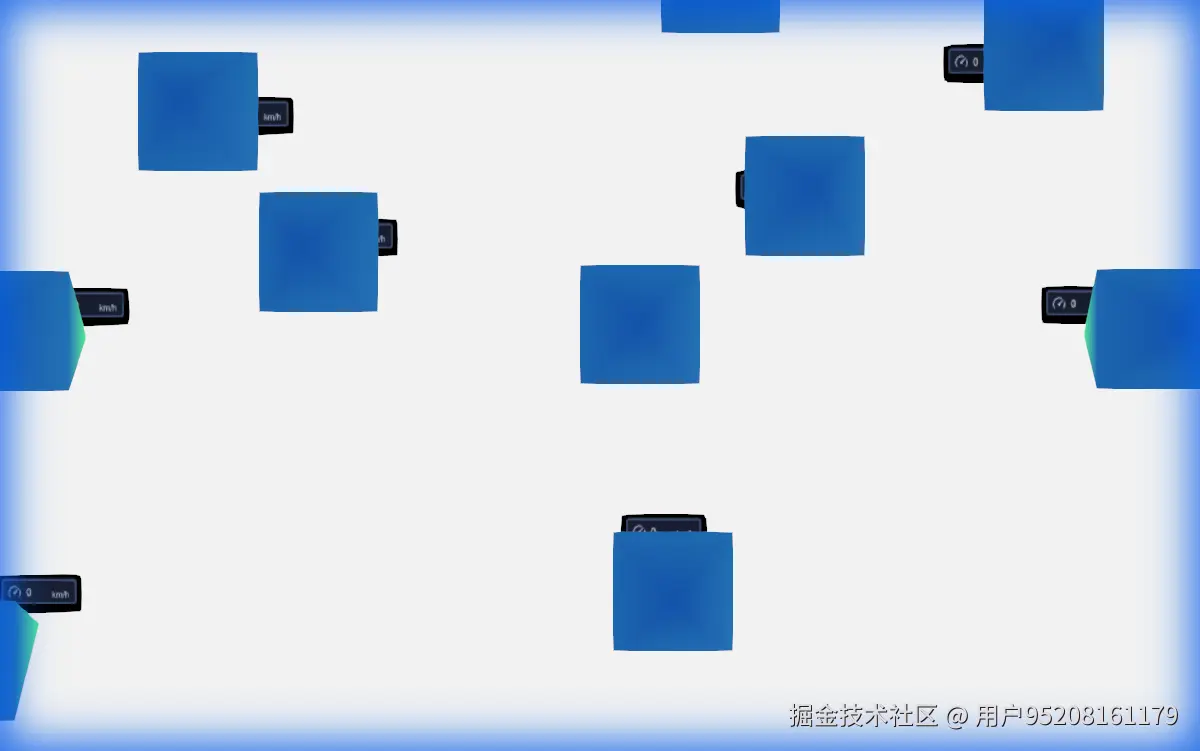

initial load 1764040424176

点击交互与实体数据获取

ClusterPoint 支持点击事件，并且能够返回被点击的聚合点或原始点的实体信息：

engine.event.bind(cluster, 'click', e => {
  const entity = e.entity;
  if (entity.value.properties.cluster) {
    // 点击的是聚合点，可以展开或缩放
    console.log('聚合点数量:', entity.value.properties.point_count);
  } else {
    // 点击的是原始点
    console.log('原始点数据:', entity.value);
  }
});

事件参数中的 entity 对象包含了索引、数据项和属性对，方便进行后续的数据处理或交互响应。

聚合数据结构解析

聚合后的数据包含两种类型：原始点和聚合点。原始点保持原有结构，聚合点增加了特殊属性：

{
  "type": "Feature",
  "geometry": {
    "coordinates": [120, 36]
  },
  "properties": {
    "cluster": true,
    "cluster_id": 1,
    "point_count": 10
  }
}

通过 cluster 属性可以区分聚合点和原始点，point_count 表示聚合点包含的原始点数量。这些信息可以用于自定义组件的显示逻辑。

性能优化策略

在使用 ClusterPoint 时，我总结了几个关键的性能优化点：

  • minUpdateInterval：根据数据量和交互频率调整，移动端建议 300-500ms，桌面端可以降低到 100-200ms
  • 聚合半径：半径越大聚合越激进，但可能影响精度，建议根据点密度和业务需求平衡
  • 缩放级别范围：合理设置 maxZoom 和 minZoom，避免在不需要聚合的级别进行无效计算
  • 组件复杂度：3D模型和复杂标签会增加渲染负担，建议根据设备性能选择组件类型

结语

通过 ClusterPoint 的聚合机制和组件系统，我在浏览器中实现了大规模点位的流畅渲染和交互。如果你需要构建类似的地图可视化应用，不妨从基础的聚合配置开始，再逐步引入自定义组件和交互功能，根据实际场景调整性能参数，在视觉效果和性能之间找到最佳平衡点。
