• 最近在使用qt重写一个抓包软件，原因是用c#感觉获取速度有延迟（用的第三方库抓包，然后拼包）
  • C#使用sharppcap和xx第三方库，其实是对npcap库的二次封装
  • 想用c++直接调用npcap库，然后自己从网络包中提取出自己想要的tcp数据包，最后按照自定义协议拼接处业务数据包
• 那么如何从网络数据包中提取出tcp数据包呢？
  • 按照规则解析网络数据，这里我们要分成两种情况
    1. 本地回环的数据
    2. 真实的网络数据

拆解网络数据包

以太网层

• 一般14个字节

dest mac	src mac	flags
6个字节	6个字节	2个字节
我到哪里去	我从哪里来	我是干什么的

• 用48位也就是6个字节来表示一个mac地址
• 最后的两个字节是这个数据包的标志，我们这里只关注一个值：0800，表示 ipv4

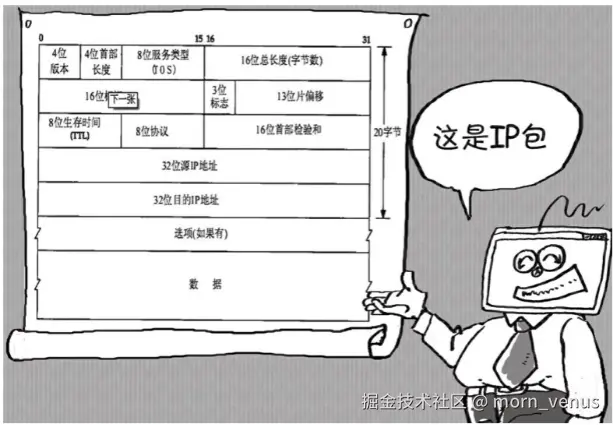

ip层

• 一般ip包头是20个字节，以4个字节为一组，分成5组。

•

• 第一组：

  • 第一个字节的高4位：版本号，因为是ipv4，所以这里一般是4
  • 第一个字节的低4位：长度，一般这里是5，也就是 5 * 4 = 20个字节
  • 第二个字节：8位服务类型，tos，这个我也不是很清楚，有需要再深入了解
  • 第三四个字节：ip包的总长度：ip头+tcp头+tcp数据 = 总长度

• 第二组：

  • 第一二个字节：标志，不清楚干嘛的
  • 第三四个字节：
    • 高三位：标志
    • 低13位：偏移量，拆包情况下，这个包在原来总包中的顺序

• 第三组：

  • 第一个字节：生存时间 ttl，一般是32或者64，表示最多传播 n 个路由器
  • 第二个字节：8位协议，表示这个ip数据包的类型，tcp or udp，其中如果是06的话就是tcp
  • 第三四个字节：校验和

• 第四组：

  • src ip

• 第五组：

  • dest ip

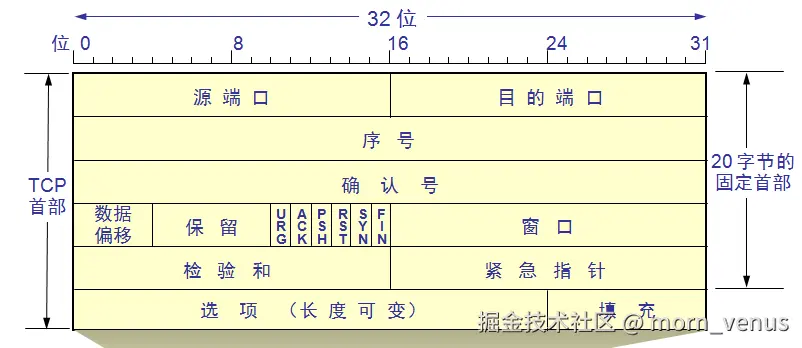

tcp层

• 一般tcp包头是20个字节，我们还是将它分成5组
•
• 第一组：
  • 第一二个字节: src port
  • 第三四个字节：dest port
• 第二组：
  • 序号
• 第三组：
  • 确认序号
• 第四组：
  • 第一个字节：
    • 高4位：长度，一般为5（5 * 4 = 20）
    • 低四位的前三个位：保留
    • 低四位的最后一个位: Accurate ECN
  • 第二个字节：
    • Congestion Window Reduced、ECN-Echo、Urgent、Acknowledgment、PUsh、Rest、Syn、Fin
  • 第三四个字节：窗口
• 第五组
  • 第一二个字节：校验和
  • 第三四个字节：紧急指针

提取Tcp数据(payload)

• 了解了以上网络分层后，可以轻松的将tcp数据提取出来，最主要的是找到ip的len和tcp的len，随后就知道payload的偏移量啦，这里我给出一个demo

void packet_handler(u_char* param, const struct pcap_pkthdr* header, const u_char* pkt_data)
{
    uint len = header->len;
    if (len < 55) return; // tcp packet must be larger than 54

    int offset = 0;
    // 以太网
    if (pkt_data[12] == 8 && pkt_data[13] == 0)
    {
        // ipv4数据包
        offset = 14;
    }
    else {
        return;
    }

    // ip
    u_char ip_len = (pkt_data[offset] & 15) * 4;
    offset += ip_len;

    // tcp
    u_char tcp_len = (((pkt_data[offset + 12]) >> 4) & 15) * 4;
    offset += tcp_len;

    int payload_len = len - offset;

    qDebug() << QString("data len: %1").arg(payload_len);
}

• 但是经过测试时，发现了两个问题

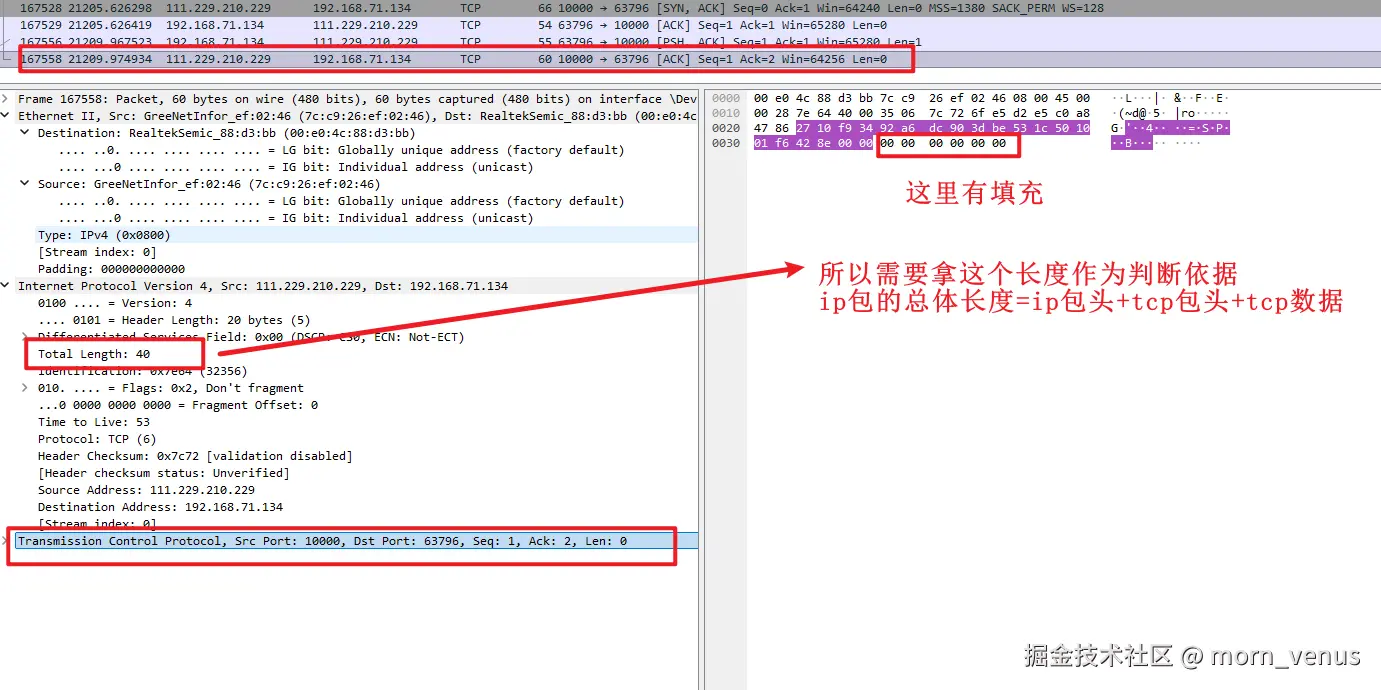

  1. tcp包有数据填充，导致我写的代码误判长度
  2. 本地回环没有以太网层

• 先说第一个问题

  •

  • 修改后的代码为

    int ip_pack_total_len = pkt_data[offset+2] * 256 + pkt_data[offset+3];
    u_char ip_len = (pkt_data[offset] & 15) * 4;
    offset += ip_len;

    // tcp
    u_char tcp_len = (((pkt_data[offset + 12]) >> 4) & 15) * 4;
    offset += tcp_len;

    int payload_len = ip_pack_total_len - ip_len - tcp_len;


本地回环的特殊性

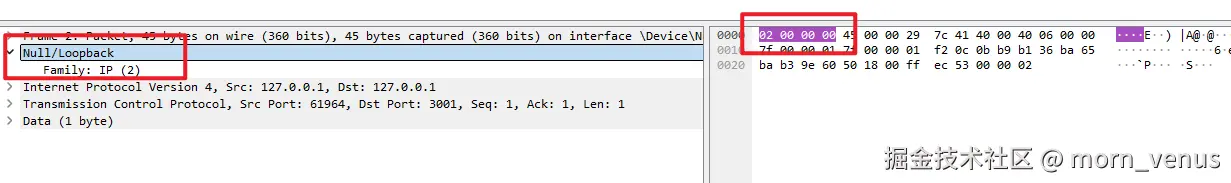

• 在测试过程中发现，本地回环的数据包，没有以太网层，而是以 02 00 00 00 开头，以后紧接着 ip数据包，如下图所示

  •

• 那么只需要在判断非以太网分支那里增加一个分支，具体代码如下

  if (pkt_data[0] == 2 && pkt_data[1] == 0 && pkt_data[2] == 0 && pkt_data[3] == 0)
  {
      // loop back
      offset = 4;
  }
  else
      return;


附录

• 使用qt控制台抓取tcp数据包

完整代码

void packet_handler(u_char* param, const struct pcap_pkthdr* header, const u_char* pkt_data)
{
    Q_UNUSED(param)
    Q_UNUSED(pkt_data)

    uint len = header->len;
    if (len < 55) return; // tcp packet must be larger than 54

    int offset = 0;
    // 以太网
    if (pkt_data[12] == 8 && pkt_data[13] == 0)
    {
        // ipv4数据包
        offset = 14;
    }
    else {
        if (pkt_data[0] == 2 && pkt_data[1] == 0 && pkt_data[2] == 0 && pkt_data[3] == 0)
        {
            // loop back
            offset = 4;
        }
        else
            return;
    }

    // ip
    int ip_pack_total_len = pkt_data[offset+2] * 256 + pkt_data[offset+3];
    u_char ip_len = (pkt_data[offset] & 15) * 4;
    offset += ip_len;

    // tcp
    u_char tcp_len = (((pkt_data[offset + 12]) >> 4) & 15) * 4;
    offset += tcp_len;

    int payload_len = ip_pack_total_len - ip_len - tcp_len;

    qDebug() << QString("data len: %1").arg(payload_len);
}
