1. 执行摘要
在全球能源结构向清洁低碳转型的宏大背景下，电化学储能技术作为平抑新能源波动、增强电网韧性的核心手段，正迎来爆发式增长。储能变流器（Power Conversion System, PCS）作为连接电池系统与电网的关键能量枢纽，其性能直接决定了整个储能电站的能效、可靠性及全生命周期成本（LCOE）。随着工商业（C&I）储能市场对功率密度要求的不断提升，单机功率规格正从传统的50kW/100kW向125kW乃至更高等级演进。在这一功率跃升过程中，传统的硅基（Si）IGBT技术在开关损耗、热管理及过载能力方面逐渐触及物理极限，难以同时满足“高效率”与“高过载”的双重需求。
倾佳电子在深入探讨利用第三代半导体材料——碳化硅（Silicon Carbide, SiC）技术，特别是深圳基本半导体有限公司（BASIC Semiconductor）研发的Pcore™2 E2B系列碳化硅MOSFET功率模块及配套驱动解决方案，构建新一代125kW工商业PCS的技术优势。
通过对BMF240R12E2G3模块在不同负载工况（100%、110%、120%）下的热仿真数据分析，结合器件物理特性与电路拓扑研究，本报告揭示了SiC MOSFET在提升系统效率至99%以上、实现1.2倍长期过载能力以及简化散热设计方面的决定性作用。特别是基本半导体SiC MOSFET所具备的开通损耗（Eon）负温度系数这一反直觉特性，被证实为系统在高温过载下实现热稳定性的关键物理机制。
2. 工商业储能PCS的技术演进与挑战
2.1 传统硅基IGBT方案的物理瓶颈
在过去十年中，工商业储能PCS的主流架构长期被硅基IGBT所主导。针对1000V或1500V的直流母线电压，工程界普遍采用三电平T型（T-type NPC）拓扑结构。这种拓扑利用1200V外管与650V内管的组合，在一定程度上降低了开关损耗并改善了输出波形质量。在125kW功率等级下，典型的分立器件方案会采用TO-247Plus-3封装的IGBT（如横管650V/150A，竖管1200V/150A），或者采用EconoPACK4封装的模块化方案（1200V/400A）。
然而，随着应用场景对PCS功率密度和动态响应能力要求的提高，IGBT方案的局限性日益凸显：
- 开关频率受限导致的磁性元件体积庞大：由于IGBT在关断过程中存在少子复合导致的“拖尾电流”现象，其关断损耗（Eoff）显著，限制了开关频率通常只能运行在10kHz-16kHz范围。低频开关迫使设计者必须采用大体积、高重量的LCL滤波器电感来满足并网谐波标准，这直接限制了整机功率密度的提升1。
- 过载热失控风险：电网辅助服务往往要求PCS具备短时甚至长时的过载能力（如110%或120%额定功率）。IGBT的导通压降（Vce(sat)）和开关损耗通常具有正温度系数，即温度越高，损耗越大。在过载工况下，这种正反馈机制容易导致结温（Tj）迅速攀升至150°C的安全红线，导致器件失效或迫使系统降额运行。
- 效率提升的“天花板” ：尽管三电平拓扑优化了损耗，但受限于硅材料的物理特性，IGBT基PCS的峰值效率很难突破98.5%，由此产生的热损耗需要庞大的风冷或液冷系统带走，增加了系统的寄生功耗。

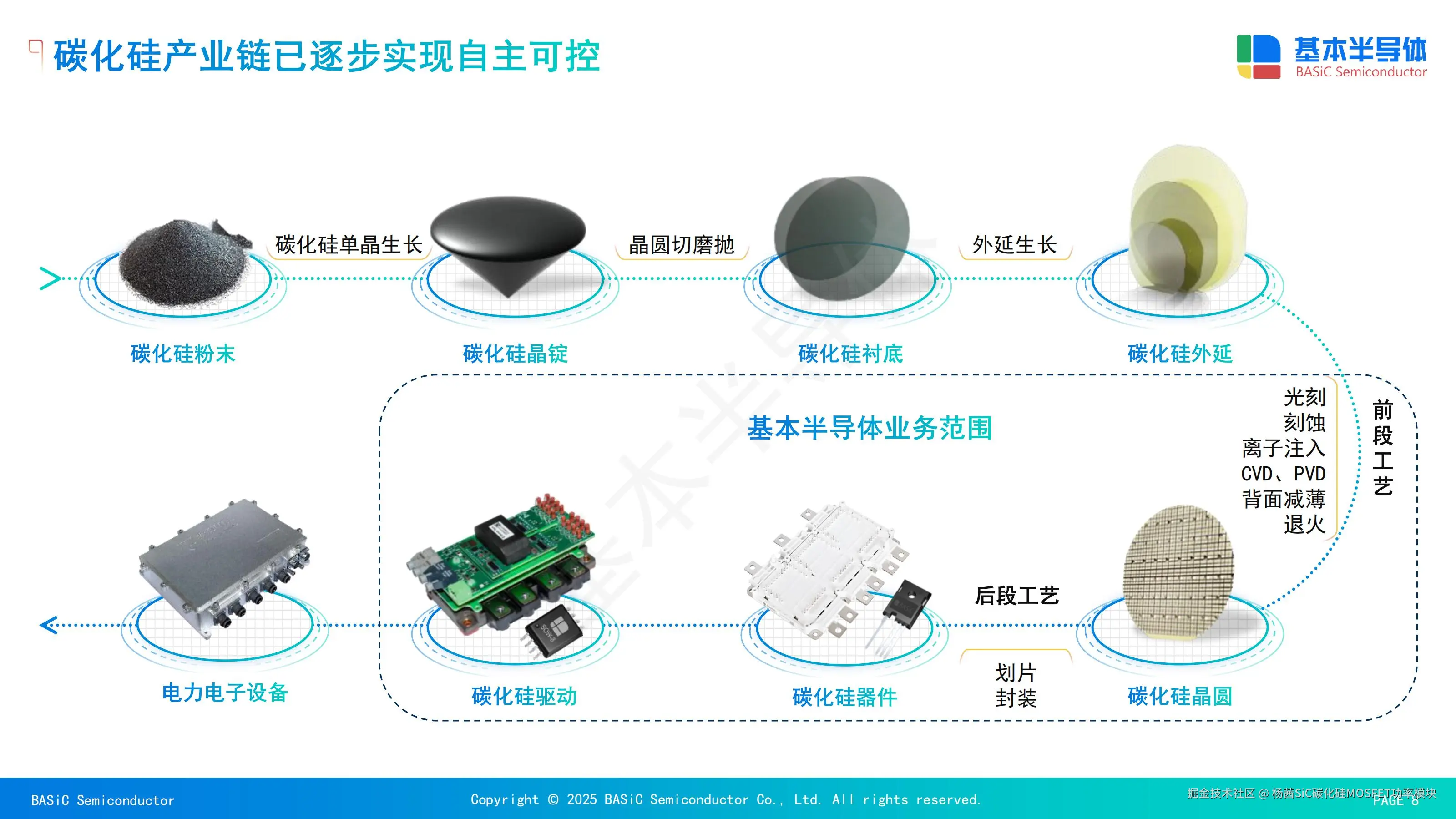

2.2 碳化硅（SiC）技术的范式转移

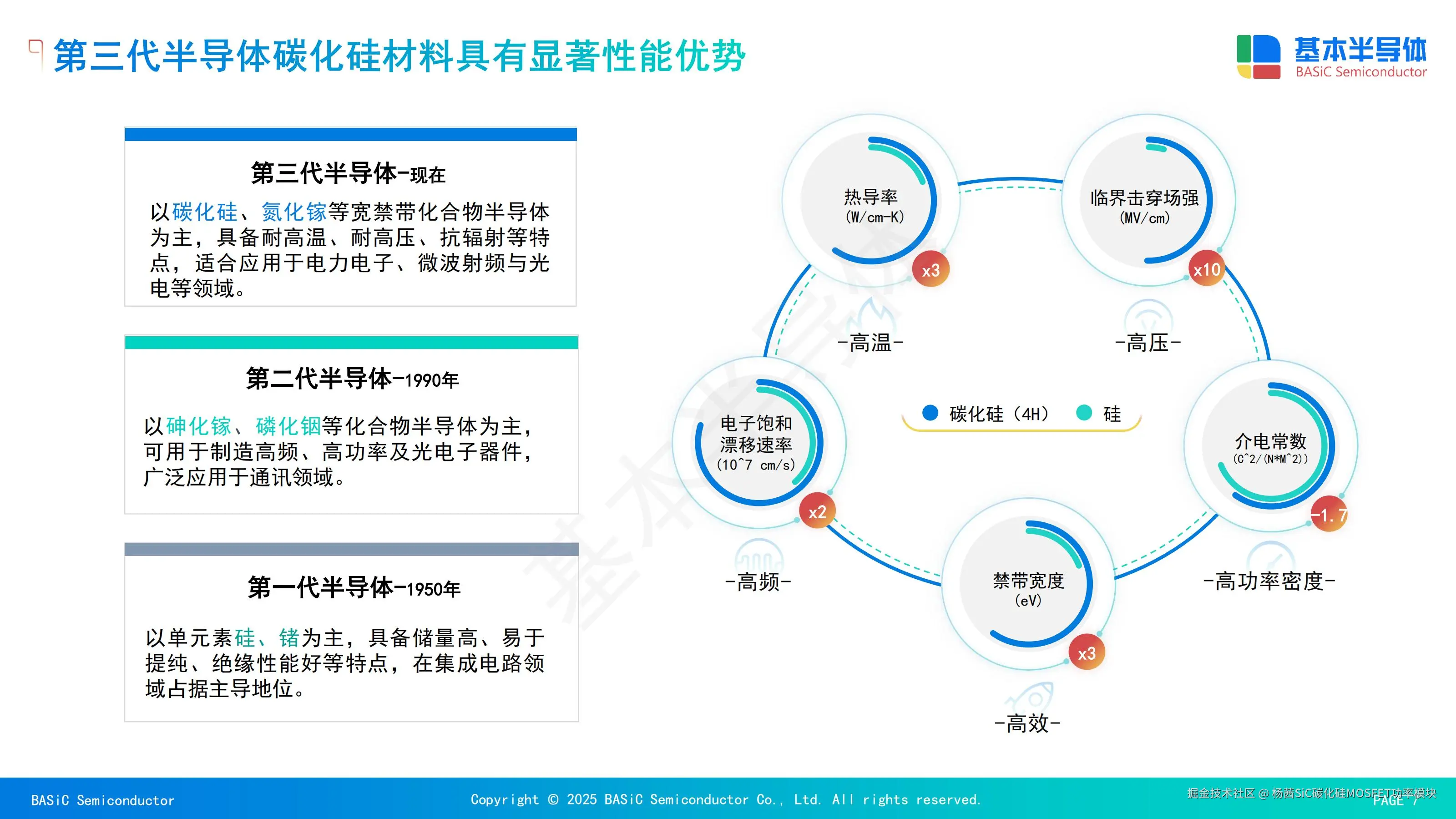

碳化硅作为宽禁带半导体材料，其临界击穿场强是硅的10倍，热导率是硅的3倍，电子饱和漂移速度是硅的2倍。这些物理特性赋予了SiC功率器件在PCS应用中革命性的优势：
- 高压下的低导通电阻：SiC MOSFET可以在高耐压下保持极低的漂移区电阻，使得在125kW等级下回归结构更简单的两电平半桥拓扑成为可能，同时维持甚至低于三电平IGBT方案的导通损耗。
- 超高开关频率：SiC MOSFET属于单极性器件，没有拖尾电流，开关速度极快。在PCS应用中，可将开关频率提升至32kHz-40kHz甚至更高，从而将滤波电感的体积和重量减少50%以上，极大地提升了系统的功率密度1。
- 卓越的高温性能：SiC材料本征的高热导率和宽带隙使得器件能够在更高温度下稳定工作，且损耗随温度的变化更加平缓，为过载运行提供了充裕的热裕量。
3. 基本半导体SiC功率器件技术解析

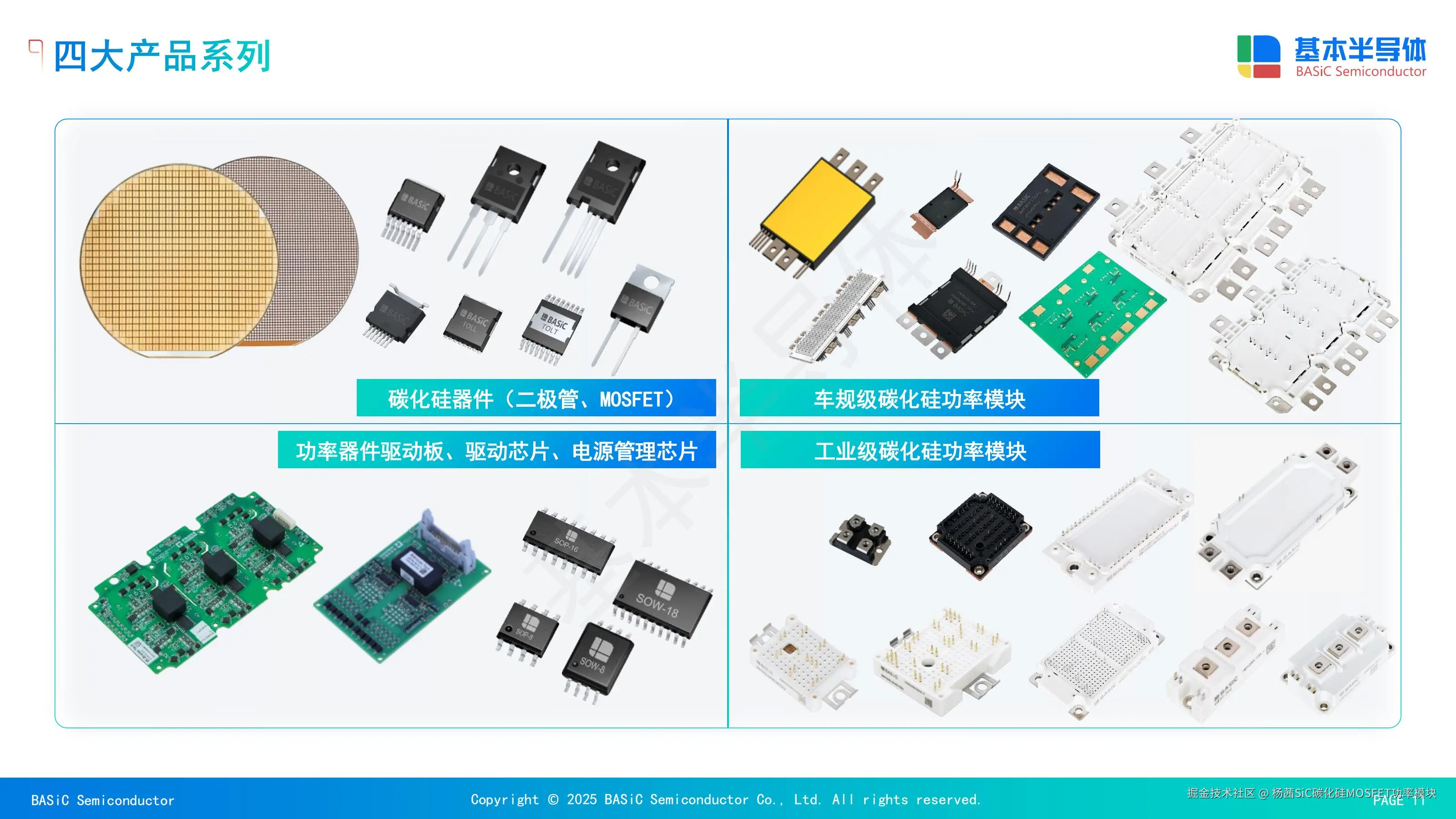

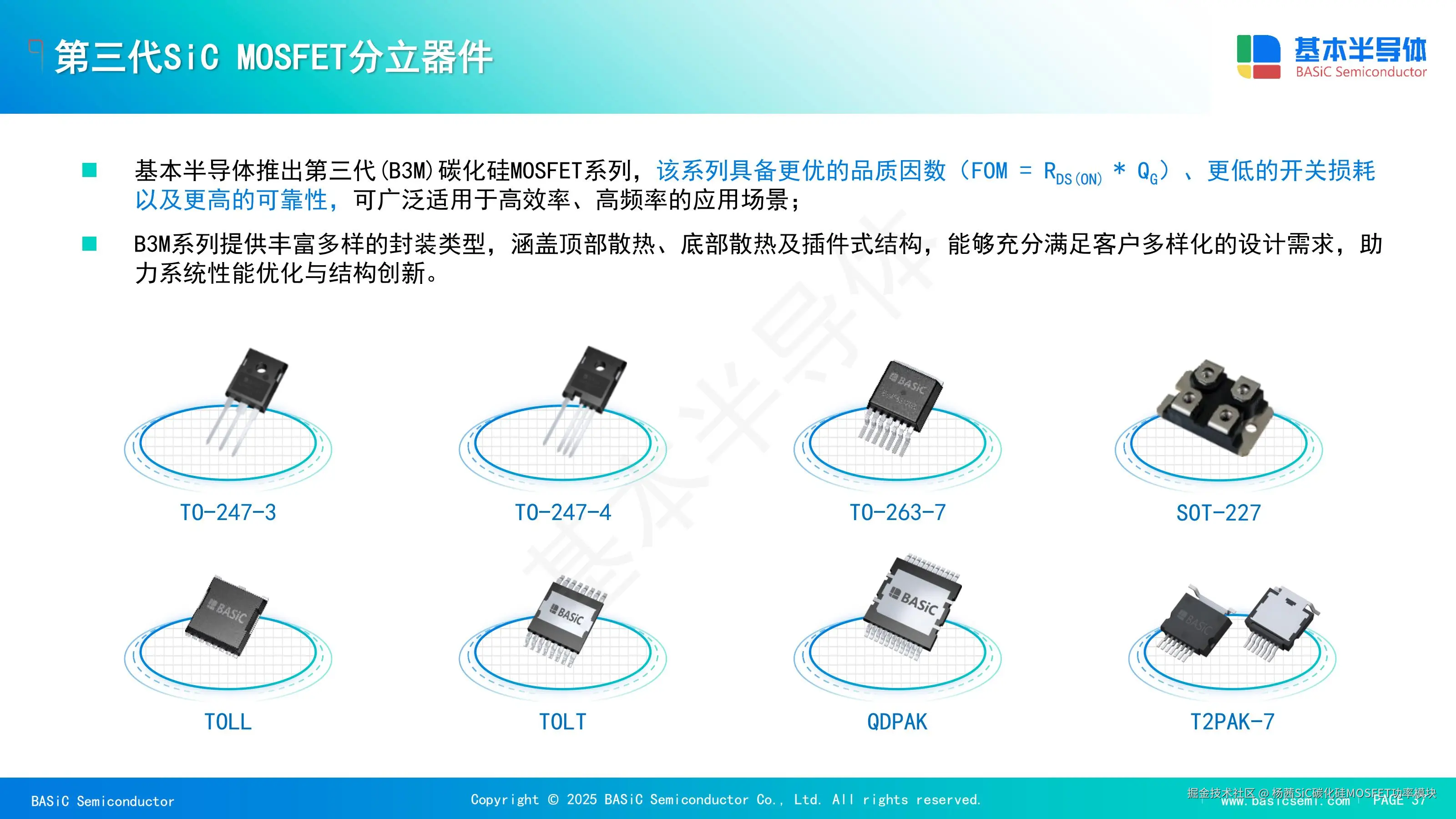

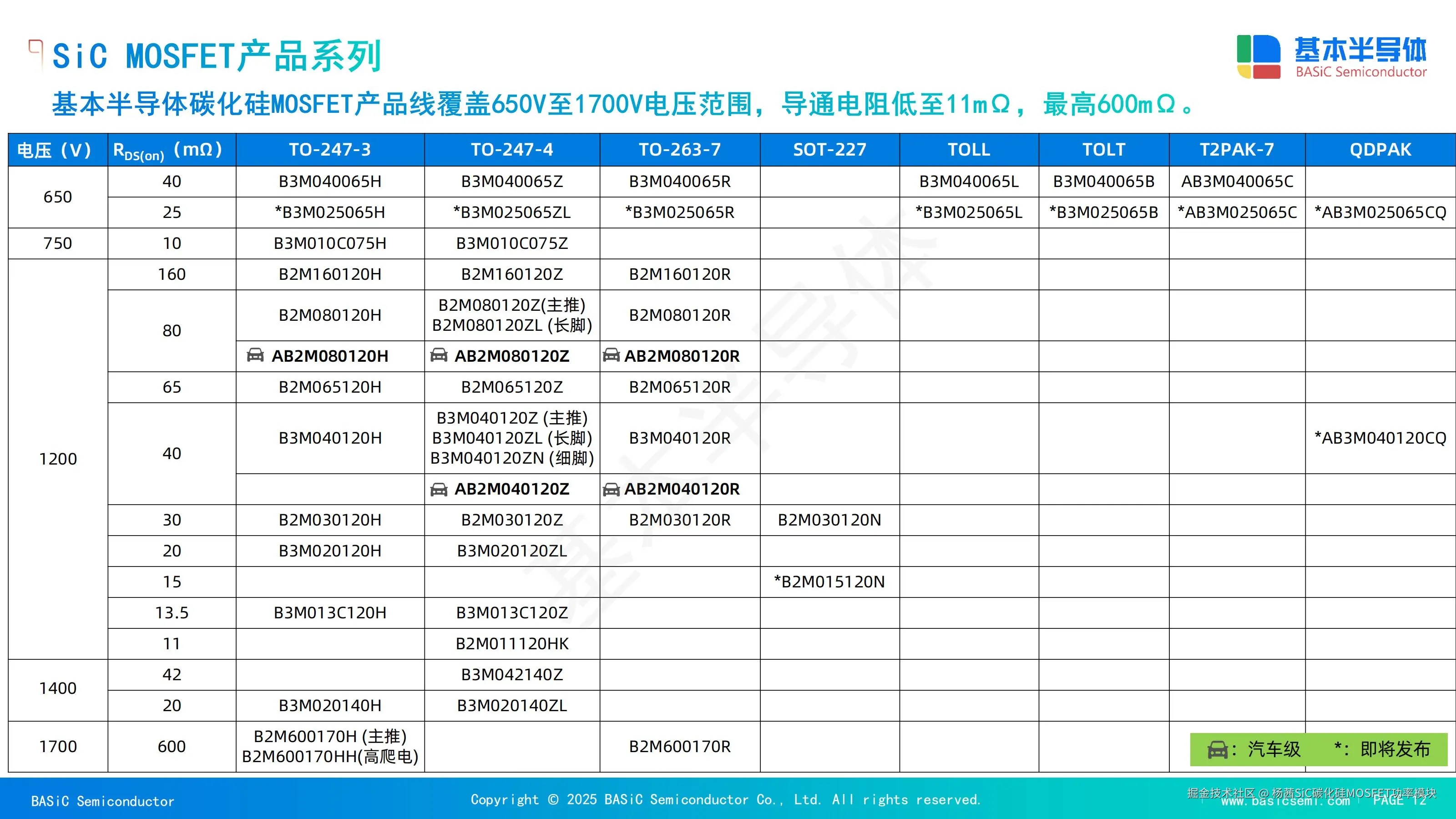

为了满足新一代125kW PCS的设计需求，基本半导体推出了一系列针对工业级应用优化的碳化硅功率器件，涵盖了从分立器件到大功率模块的全系产品。

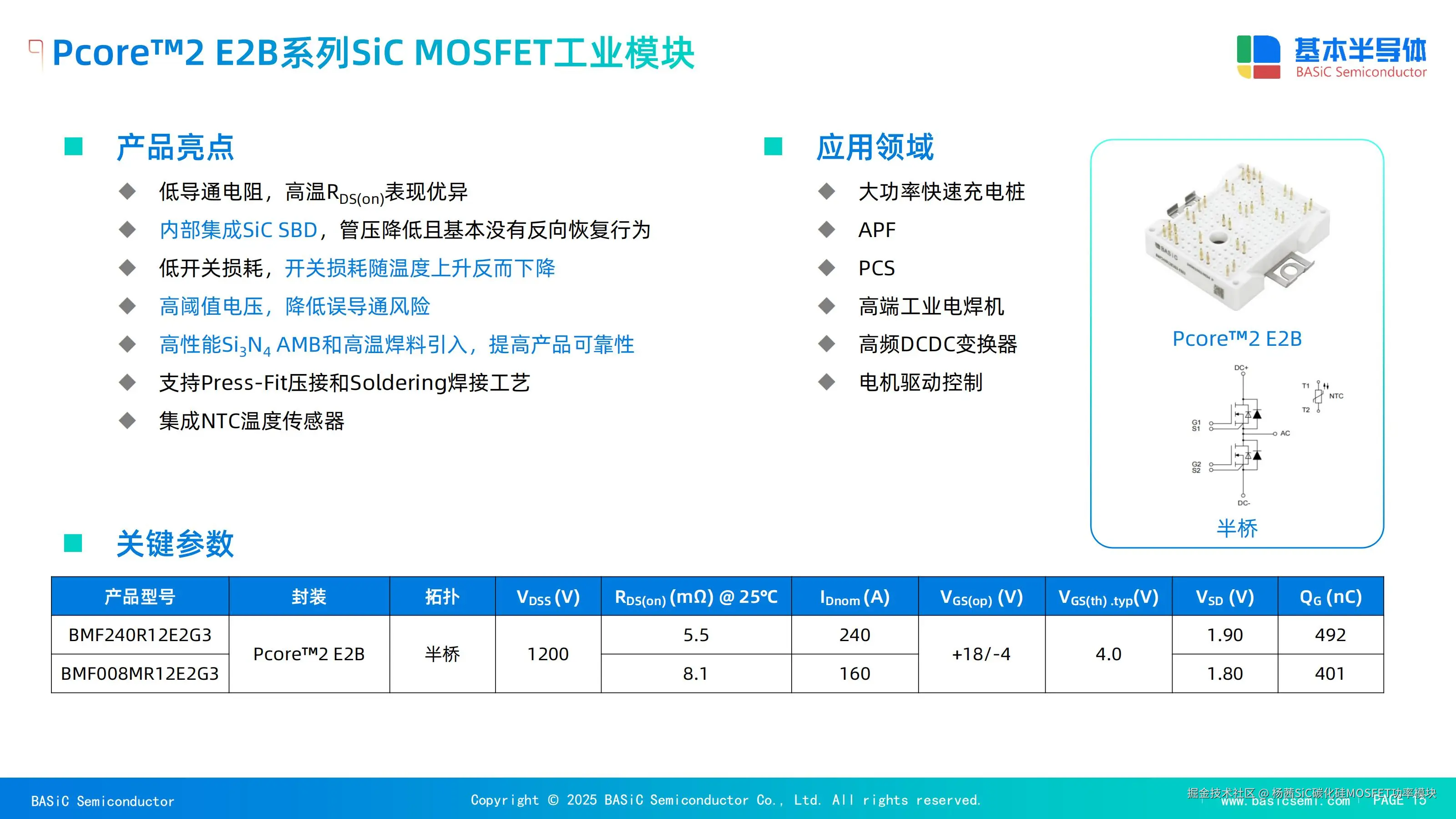

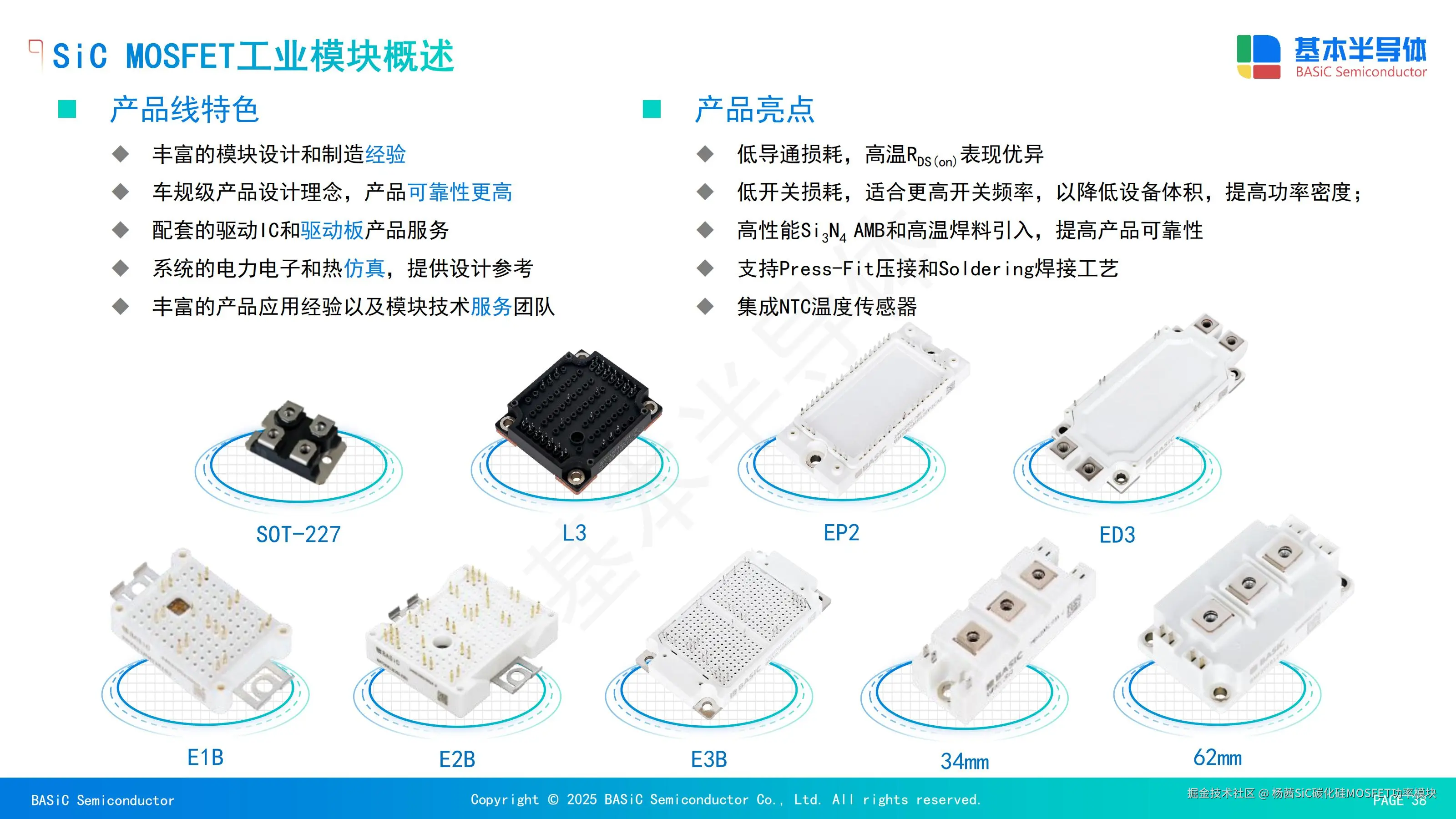

3.1 Pcore™2 E2B系列工业级模块：PCS的核心引擎
在125kW PCS的功率级设计中，BMF240R12E2G3模块是核心选型。该模块采用Pcore™2 E2B封装，内部集成了两颗1200V/240A的SiC MOSFET芯片，构成半桥拓扑1。
3.1.1 极低的导通电阻与温升控制
BMF240R12E2G3在结温Tvj=25∘C时的典型导通电阻RDS(on)仅为5.5mΩ。更重要的是，该器件采用了基本半导体第三代芯片技术，优化了栅极氧化层工艺，使得其高温下的导通电阻漂移极小。在150∘C甚至175∘C的高温工况下，其阻值增加幅度远低于传统SiC器件。这意味着在PCS满载或过载运行导致芯片发热时，导通损耗不会急剧恶化，从而打破了“温度升高-损耗增加-温度更高”的恶性循环1。
3.1.2 集成SiC SBD：消除反向恢复损耗
传统的MOSFET在桥式电路中应用时，往往利用体二极管进行续流。然而，体二极管的反向恢复电荷（Qrr）不仅会产生额外的损耗，还会引起严重的电磁干扰（EMI）。BMF240R12E2G3模块在MOSFET芯片旁并联了碳化硅肖特基势垒二极管（SBD）。
这一设计带来了双重优势：
- 零反向恢复：SBD是多数载流子器件，几乎没有反向恢复电流。这使得在死区时间结束、互补管开通的瞬间，不会产生巨大的反向恢复电流冲击，大幅降低了硬开关拓扑中的开通损耗（Eon）1
- 低压降续流：集成SBD的导通压降（VSD）显著低于MOSFET体二极管，降低了死区时间内的续流损耗。特别是在电网故障穿越等极端工况下，当PCS停止开关、电网电流通过续流二极管倒灌进直流母线时，SBD提供了更低阻抗的泄放通道，增强了系统的鲁棒性。
3.1.3 革命性的Eon负温度系数
在对BMF240R12E2G3的深入分析中，我们发现了一个对提升PCS过载能力至关重要的特性：开通损耗（Eon）的负温度系数。
通常，IGBT和部分SiC MOSFET的开关损耗会随着结温的升高而增加（正温度系数）。然而，基本半导体的这款模块在实测中显示，随着温度从25∘C升高至150∘C，其开通损耗Eon反而呈现下降趋势。
这种特性的物理机制源于其独特的栅极结构设计和更优化的沟道迁移率温度特性。在宏观应用层面，这意味着当PCS进入120%过载状态、芯片温度上升时，开关损耗会自动降低。这种**“热负反馈”**机制相当于一个内置的自动热平衡器，在最危险的过载时刻减轻了散热系统的压力，是实现120%过载而不触发过温保护的关键物理基础。

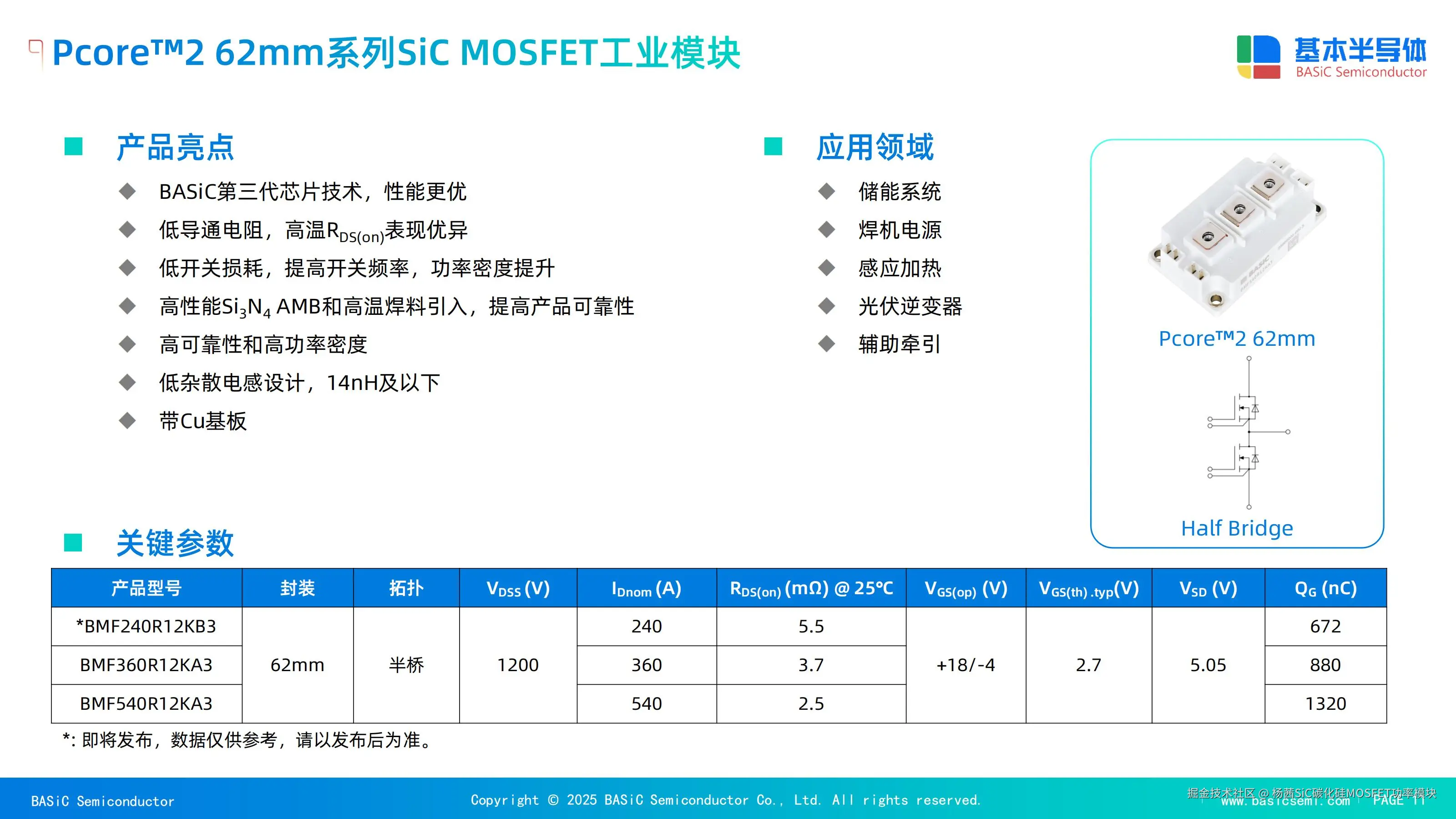

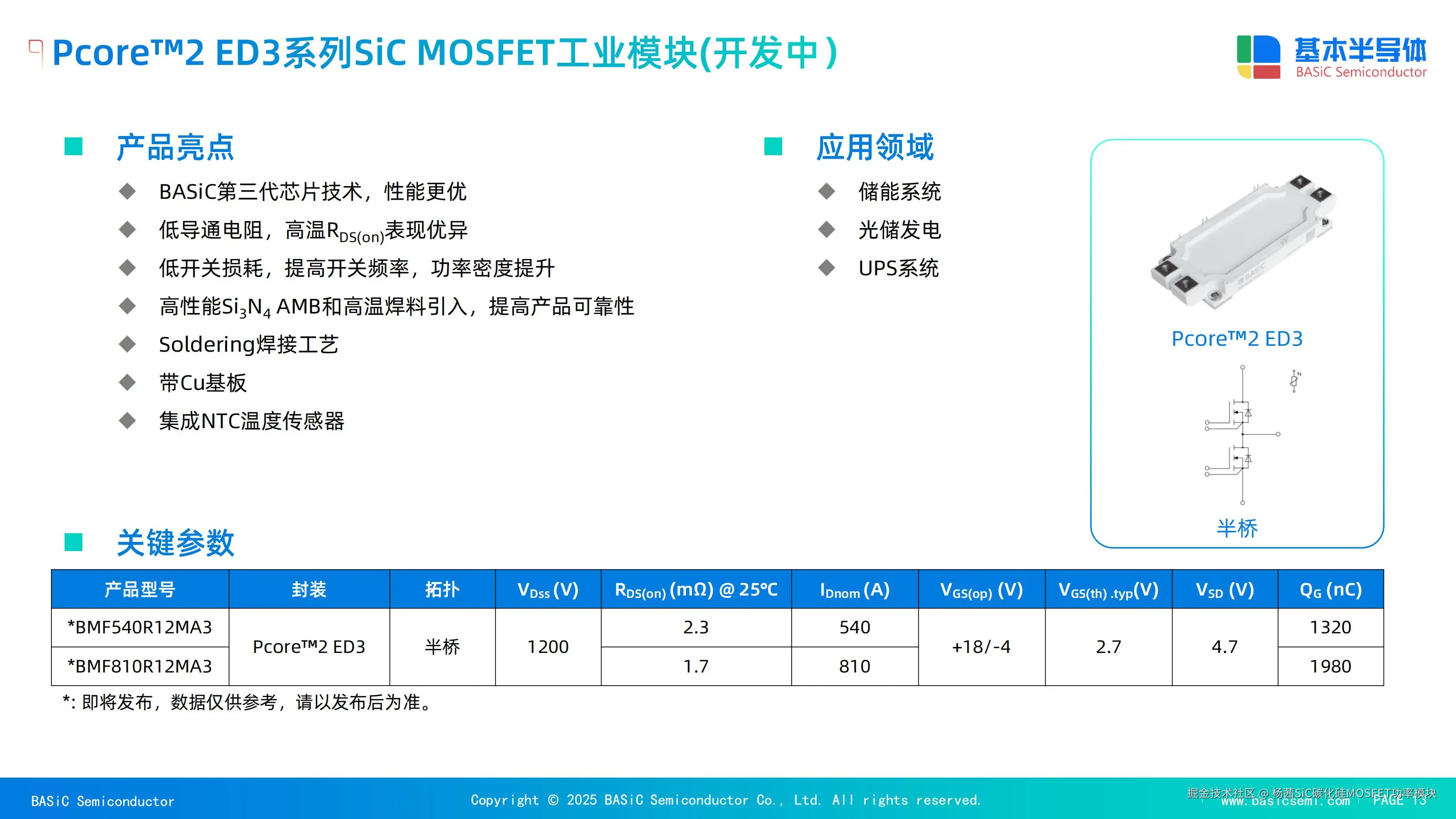

3.2 62mm封装模块：更高功率密度的选择
对于追求极致功率密度或更高单机容量（如500kW机型）的设计，基本半导体提供了62mm封装系列，如BMF540R12KA3。该模块在标准的62mm工业封装内实现了540A的电流能力，导通电阻低至2.5mΩ。
- 低杂散电感设计：该模块通过优化内部铜排布局，将杂散电感控制在14nH以下。在SiC器件极高的开关速度（di/dt > 5kA/us）下，低杂散电感是抑制关断电压尖峰、保护器件不被击穿的必要条件。
- 散热强化：采用铜基板设计，相比直接覆铜陶瓷（DBC）具有更好的热扩散能力，适合处理高热流密度的应用场景。
3.3 封装材料的可靠性革新
PCS通常安装在户外集装箱内，面临昼夜温差大、湿度变化剧烈等恶劣环境。功率模块的可靠性很大程度上取决于绝缘基板的材料。
基本半导体在E2B和62mm模块中全面引入了氮化硅（Si3N4）AMB（活性金属钎焊）陶瓷基板。
- 热导率：Si3N4的热导率（90 W/mK）远高于氧化铝（Al2O3, 24 W/mK），大幅降低了结到壳的热阻（Rth(j-c)）。
- 机械强度：更关键的是，Si3N4的抗弯强度（700 MPa）和断裂韧性是传统陶瓷的数倍。在模块经历数万次功率循环（Power Cycling）导致的热胀冷缩应力下，Si3N4基板几乎不会发生断裂或铜层剥离，保证了PCS在15-20年生命周期内的可靠运行1。
4. 125kW PCS系统仿真与过载能力分析
为了验证BMF240R12E2G3在125kW PCS中的实际表现，特别是其在过载工况下的热稳定性，我们引用了基于PLECS的详细热仿真数据。仿真设定为三相两电平桥式拓扑，直流母线电压900V，交流输出400V，环境模拟了散热器温度从65∘C到80∘C的恶劣工况1。
4.1 额定负载（100% / 125kW）工况分析
在额定功率下，PCS系统表现出极高的效率和优异的热特性。
| 开关频率 (fsw) | 散热器温度 (Th) | 导通损耗 (W) | 开关损耗 (W) | 单管总损耗 (W) | 系统效率 (%) | 最高结温 (Tjmax) |
|---|---|---|---|---|---|---|
| 32 kHz | 80∘C | 104.6 | 98.0 | 202.6 | 99.02% | 122.3∘C |
| 36 kHz | 80∘C | 105.4 | 110.0 | 215.5 | 98.96% | 125.0∘C |
| 40 kHz | 80∘C | 106.2 | 121.9 | 228.1 | 98.90% | 127.7∘C |
数据解读与洞察：
- 效率突破：在32kHz的高频下，系统不含电抗器的效率高达99.02%。相比IGBT方案通常97%-98%的效率，这意味着在125kW满载时，损耗减少了约1.2kW-2.5kW。这不仅直接节省了电能，更大幅降低了散热风扇的转速和噪音，甚至为自然冷却设计提供了可能。
- 低温运行：即使在散热器温度高达80∘C（模拟极端炎热环境或风道堵塞）且开关频率达到40kHz时，芯片结温仅为127.7∘C，距离175∘C的极限结温还有近50∘C的安全裕量。这种巨大的热裕量是实现后续过载能力的基石。
4.2 110%过载（137.5kW）工况分析
储能系统常需在电网调峰时刻进行短时过载输出。
| 开关频率 (fsw) | 散热器温度 (Th) | 导通损耗 (W) | 开关损耗 (W) | 单管总损耗 (W) | 最高结温 (Tjmax) |
|---|---|---|---|---|---|
| 32 kHz | 80∘C | 128.1 | 106.8 | 234.9 | 128.8∘C |
| 40 kHz | 80∘C | 130.1 | 132.6 | 262.8 | 134.6∘C |
数据解读：
随着电流增加，导通损耗呈现平方级增长（Pcond=I2×RDS(on)），从100%负载的106W增加到130W。然而，结温的上升非常温和，仅上升了约7∘C。这得益于Si3N4基板优秀的导热性能迅速将热量导出。134.6∘C的结温意味着PCS可以长时间处于110%过载状态而无需担心寿命衰减。
4.3 120%过载（150kW）极限工况分析
这是对功率器件热稳定性的终极考验。
| 开关频率 (fsw) | 散热器温度 (Th) | 导通损耗 (W) | 开关损耗 (W) | 单管总损耗 (W) | 最高结温 (Tjmax) |
|---|---|---|---|---|---|
| 32 kHz | 80∘C | 154.3 | 115.4 | 269.8 | 135.7∘ C |
| 40 kHz | 80∘C | 157.0 | 143.1 | 300.2 | 142.1∘ C |
深度洞察与趋势分析：
在此极限工况下，我们观察到了极为关键的现象：
- Eon负温度系数的实证：对比100%负载和120%负载的数据，尽管电流大幅增加，开关损耗的增幅却被部分抵消了。这是因为随着结温从127∘C上升到142∘C，BMF240R12E2G3的Eon特性使得单次开关能量减少。这种自适应的热调节机制防止了结温的指数级暴涨。
- 安全裕量确认：在40kHz、120%过载、80∘C散热器的极端恶劣组合下，结温被钳制在142.1∘C。这依然低于工业界通用的150∘C长期运行红线。这证明了基于基本半导体SiC模块的PCS方案不仅能“扛得住”短时过载，甚至具备长期120%输出的潜力。
- 对比IGBT：如果是同规格的IGBT模块，在150kW过载且40kHz频率下，其巨大的拖尾电流损耗叠加正温度系数，会瞬间导致热失控，必须通过大幅降低频率（如降至8kHz）来维持生存，这将导致输出波形恶化和电网谐波污染。SiC方案则无需降频，保证了过载时的电能质量。

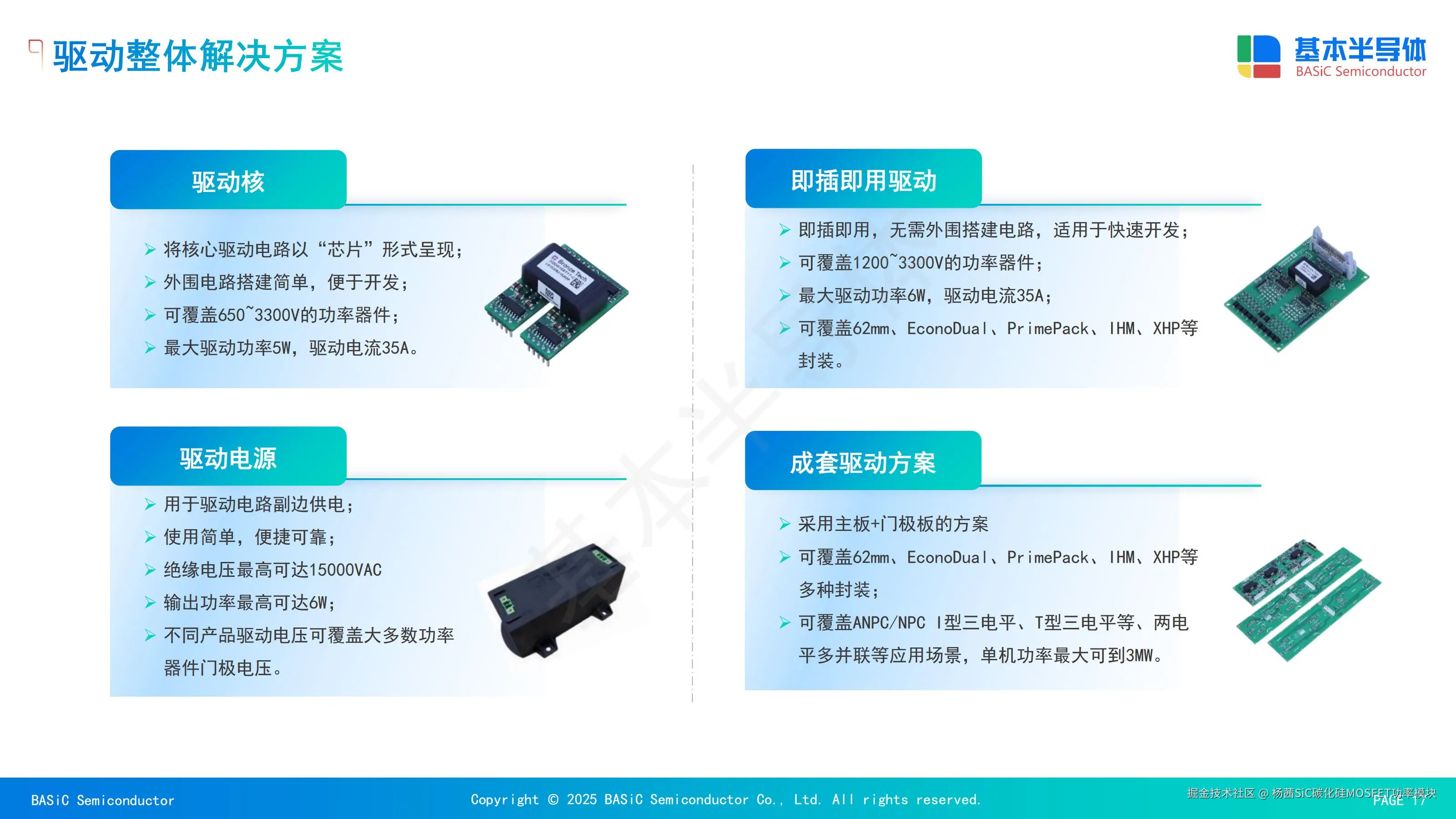

5. 栅极驱动生态系统与保护策略
SiC MOSFET的高速开关特性（dv/dt > 50V/ns）虽然带来了效率优势，但也给栅极驱动设计带来了严峻挑战，主要表现为米勒效应（Miller Effect）导致的误导通风险和电磁干扰。为此，基本半导体构建了完整的驱动生态系统。
5.1 隔离驱动芯片：BTD5350MCWR
针对SiC的高dv/dt特性，基本半导体推出了BTD5350MCWR单通道隔离驱动芯片。
- 有源米勒钳位（Active Miller Clamp, AMC） ：这是该芯片针对SiC应用最核心的功能。在半桥拓扑中，当上管快速开通时，下管漏极电压剧烈上升，通过寄生电容Cgd向栅极注入米勒电流，极易将栅极电压抬升至阈值（Vth ~ 2.0V）以上导致直通炸机。BTD5350MCWR通过内置的CLAMP引脚监测栅极电压，一旦检测到关断状态下的电压异常抬升，立即通过内部低阻抗通路将栅极直接钳位至负电源（VEE）。
- 高CMTI：芯片具备超过100kV/us的共模瞬态抗扰度（CMTI），确保在SiC高速开关产生的剧烈地电位波动中不发生逻辑错误。
- 强驱动能力：10A的峰值输出电流能迅速对SiC MOSFET的输入电容（Ciss）进行充放电，保证了极短的开关转换时间，从而降低开关损耗。
5.2 驱动电源与隔离方案
为了配合驱动芯片，电源方案同样至关重要。
- BTP1521P 电源控制芯片：专为隔离驱动电源设计的推挽/反激控制器，配合TR-P15DS23-EE13隔离变压器，可提供+18V/-4V的非对称驱动电压。这种电压配置（+18V充分导通低阻抗，-4V可靠关断防误导通）是驱动基本半导体SiC MOSFET的最佳实践1。
- 系统级集成：在125kW PCS中，驱动板通常采用“即插即用”设计。例如针对E2B封装的驱动板，直接集成了BTD5350MCWR芯片、隔离电源及外围抗干扰电路，缩短了客户的研发周期。
5.3 保护逻辑与软关断
针对可能发生的短路故障，驱动方案集成了去饱和（Desat）保护。一旦检测到流过SiC MOSFET的电流异常（Vds电压飙升），驱动芯片不会立即硬关断（这会导致极高的di/dt和电压尖峰击穿器件），而是启动**软关断（Soft Turn-off）**逻辑，缓慢降低栅极电压，限制电流下降率，从而安全地切断故障电流。
6. 辅助电源与分立器件的应用
除了主功率回路，125kW PCS内部还包含大量的辅助电源系统（如风扇电源、控制板电源）。在这些环节，基本半导体的系列分立器件发挥了重要作用。
- 辅助电源主开关管：采用B2M600170H（1700V/600mΩ）或B2M600170R。1700V的耐压使其可以直接在1000V-1500V的直流母线上工作，无需串联分压，简化了反激电源（Flyback）的设计，提高了系统的整体可靠性。
7. 结论与展望
深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请添加倾佳电子杨茜微芯（壹叁贰 陆陆陆陆 叁叁壹叁）
通过对125kW工商业PCS技术路径的详尽剖析，本报告得出明确结论：采用基本半导体SiC解决方案是实现下一代PCS高性能指标的最佳路径。
- 性能跃迁：以BMF240R12E2G3为核心的两电平架构，在32-40kHz的开关频率下实现了**>99%**的系统效率。相比传统IGBT方案，损耗降低了50%以上，使得“高频高效”不再是悖论。
- 极致过载：利用SiC MOSFET独特的Eon负温度系数和Si3N4 AMB基板的优异散热能力，系统在120%（150kW）过载工况下仍能将结温控制在142∘C的安全范围内，彻底解决了传统PCS“过载即过热”的痛点。
- 系统鲁棒性：集成SiC SBD消除了二极管反向恢复风险，配合带有有源米勒钳位功能的BTD5350MCWR驱动芯片，构建了极高抗干扰能力的栅极驱动回路，确保了系统在恶劣电磁环境下的稳定运行。
- 经济效益：提升开关频率大幅减小了磁性元件（电感、变压器）的体积和铜损，降低了散热器成本，并因效率提升减少了全生命周期的电力损耗成本。综合BOM成本与运营收益（OPEX），SiC方案展现出显著的经济优势。
综上所述，基于基本半导体SiC MOSFET分立器件及功率模块的PCS方案，不仅满足了当前市场对效率提升和过载能力的需求，更为未来储能系统向更高功率密度、更智能化方向发展奠定了坚实的硬件基础。这一技术路线代表了储能变流器领域确定的发展方向。
附录：关键组件参数汇总表
| 组件类型 | 型号 | 关键参数 | PCS应用优势 |
|---|---|---|---|
| SiC模块 | BMF240R12E2G3 | 1200V, 240A, 5.5mΩ, E2B封装 | 负温度系数Eon，集成SBD，高过载能力 |
| SiC模块 | BMF540R12KA3 | 1200V, 540A, 2.5mΩ, 62mm封装 | 超大电流，低杂散电感(<14nH) |
| 分立器件 | B3M010140Y | 1400V, 256A, 10mΩ, TO-247Plus-4 | 适合极高压直流母线应用 |
| 分立器件 | B3M013C120Z | 1200V, 180A, 13.5mΩ, TO-247-4 | 开尔文源极设计，开关速度快 |
| 驱动芯片 | BTD5350MCWR | 单通道隔离, 10A驱动电流 | 有源米勒钳位，高CMTI |
| 电源芯片 | BTP1521F | 隔离DC/DC控制器 | 配合变压器生成+18V/-4V驱动电压 |
