SVG 渐变莫名透明？简要剖析 ID 冲突以及 Chromium 源码注册资源时序问题

Corcky
45 阅读6分钟

摘要：近期开发中，遇到了一个具有迷惑性的 SVG 渐变问题：动态生成的双 SVG 实例，切换显隐模式后渐变反复丢失 / 恢复。排查过程涉及浏览器渲染原理、SVG 资源规范和 Chromium 源码，最终发现问题根源是「资源 ID 全局唯一性冲突」+「Chrome 资源注册阻塞逻辑」。本文将拆解整个踩坑链路，供互相探讨学习

一、现象：诡异的渐变丢失循环

核心现象可概括为「三切换 三状态」，极具迷惑性：

  1. 初始状态（暗黑模式）：动态生成双 SVG 实例后，需显示的 SVG（暗色版）渐变丢失（透明），隐藏的 SVG（亮色版）无显示；
  2. 切换亮色模式：仅 CSS 变化（DOM 不变），原本隐藏的 SVG 显示，渐变正常渲染；
  3. 切回暗黑模式：CSS 复原，需显示的 SVG 再次透明，渐变丢失 —— 形成「丢失→正常→丢失」的循环。

二、场景：静态暗黑模式 + 动态双 SVG 实例

明确业务场景是理解问题的基础，避免时序误解：

  1. 模式基础：页面初始就是暗黑模式（根元素挂载 dark 类，CSS 已加载生效，）；
  2. 触发逻辑：点击按钮后，通过 JS 动态生成新 DOM 片段，片段内包含「同一 SVG 的两个实例」（记为 SVG-A 和 SVG-B）；
  3. 显隐规则（基于 Tailwind dark: 前缀）：

  • SVG-A（亮色版）：dark:hidden → 暗黑模式下隐藏，亮色模式下显示；

  • SVG-B（暗色版）：dark:block → 暗黑模式下显示，亮色模式下隐藏；

  • SVG 结构：两个实例内部 中的渐变 ID 完全一致（如 grad1）。

三、根因：「注册阻塞 + 生命周期绑定」双重作用

问题的核心是「违背 SVG 全局唯一 ID 规范」后，Chrome 的兜底逻辑触发的连锁反应：

1. 核心前提：SVG 资源 ID 的全局唯一性要求

根据 W3C SVG 2 规范， 中定义的渐变、滤镜等资源，其 ID 属于「整个 HTML 文档的全局命名空间」—— 即使是不同 SVG 实例，同 ID 资源也会相互影响，这是冲突的基础。

2. 关键机制 1：Chrome 的「同 ID 资源注册阻塞」

Chromium 内核为保证资源解析的「原子性」（避免引用时注册未完成），实现了「延迟注册队列」逻辑：

  • 按 DOM 解析顺序，SVG-A 先完成 结构解析，但因 dark:hidden 导致 display: none，不满足「可渲染条件」，资源状态标记为「解析完成未激活」；

  • SVG-B 后解析，其同 ID 资源触发「注册校验」：若前一资源处于「未激活」状态，当前资源会被加入延迟队列，需等待前一资源激活或失效；

  • 但 SVG-A 永远无法激活（暗黑模式下始终隐藏），导致 SVG-B 的资源注册被永久阻塞，全局资源池无有效 ID 映射。

3. 关键机制 2：资源生命周期与元素显隐强绑定

Chrome 中，SVG 资源的「全局注册状态」并非永久有效，而是与所属元素的「可渲染状态」绑定：

  • 元素从「隐藏→显示」：资源激活，注册到全局资源池（若有同 ID 则覆盖）；

  • 元素从「显示→隐藏」：资源失效，从全局资源池移除（释放内存）；

  • 这导致「切换模式时资源反复注册 / 移除」，形成渐变丢失循环。

4. 完整链路闭环

初始暗黑模式 → 动态生成 DOM → SVG-A 先解析（隐藏→资源未激活）→ SVG-B 后解析（显示→资源注册被阻塞）→ SVG-B 渐变丢失​ → 切换亮色模式 → SVG-A 显示（资源激活注册）→ SVG-A 渐变正常 → SVG-B 隐藏（无影响）​→ 切回暗黑模式 → SVG-A 隐藏（资源移除）→ SVG-B 显示（资源再次被阻塞）→ 渐变丢失

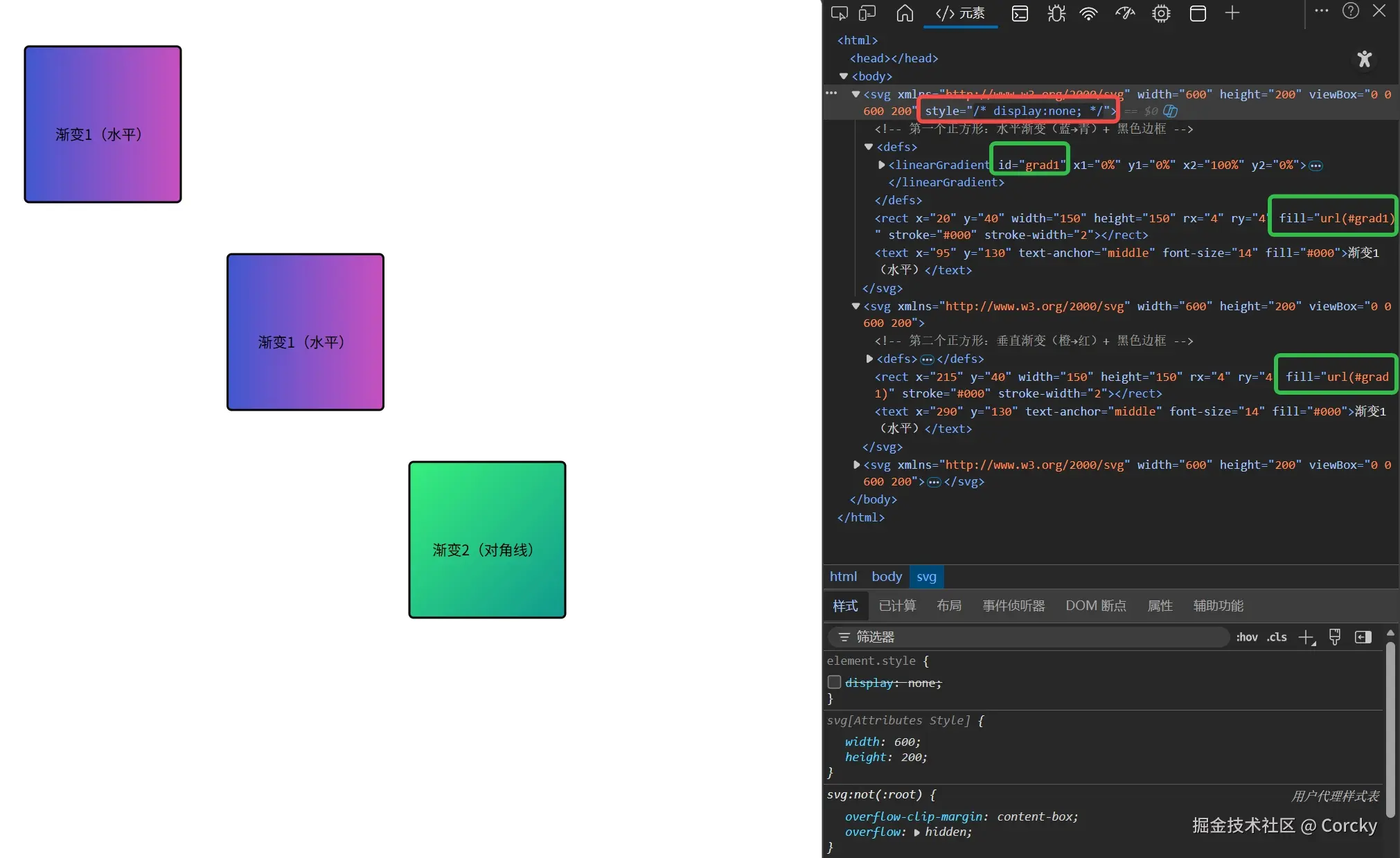

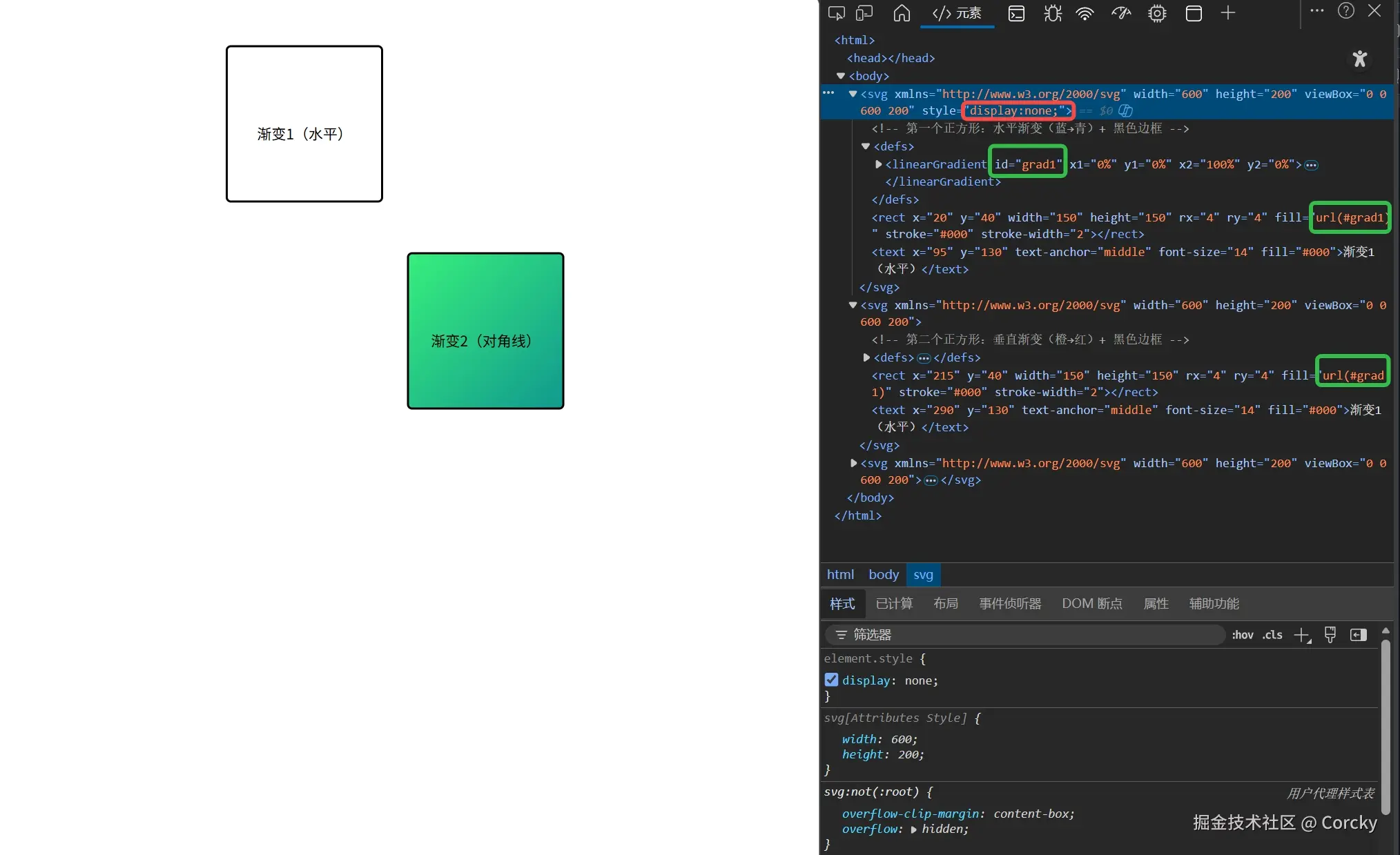

四、论据：规范 + 源码 + 实测三重验证

为确保结论严谨，从「规范、源码、实测」三个维度提供论据：

1. 论据 1：W3C SVG 规范依据

2. 论据 2：Chromium 源码实证

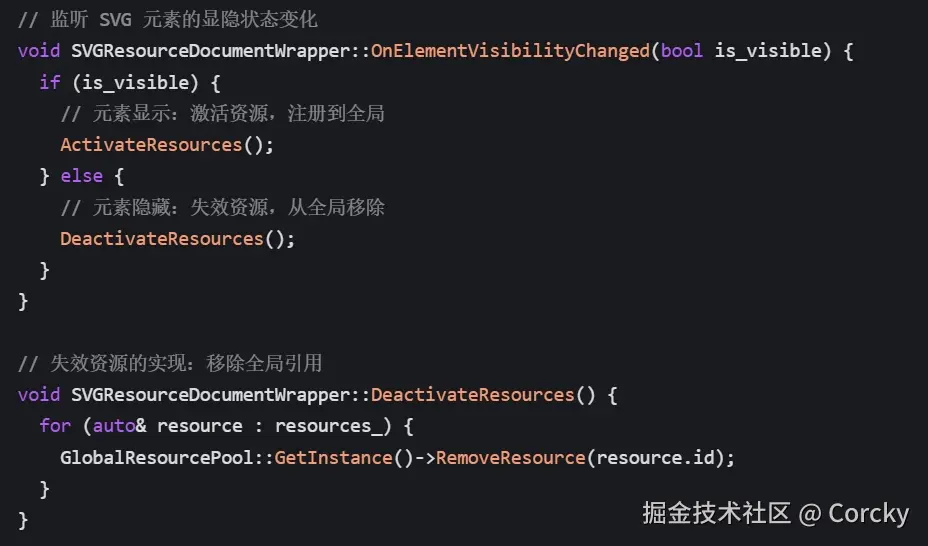

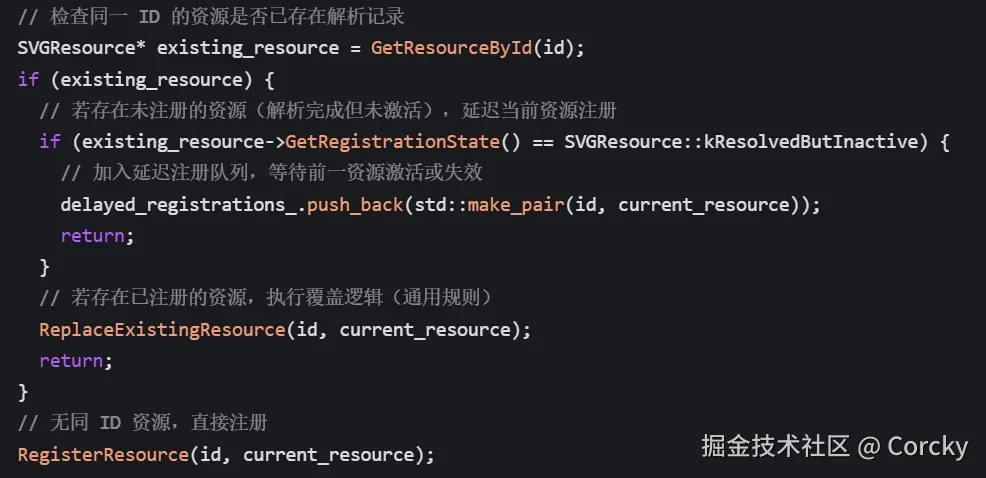

Chromium 内核 SVGResourceDocumentWrapper.cpp 中，明确实现了「注册阻塞」和「生命周期绑定」逻辑：未激活的同 ID 资源会阻塞新资源注册，元素隐藏时资源从全局池移除。

五、补充：SVG 资源定义与常见误区

SVG 作为矢量图形格式，其资源系统（渐变、滤镜、图案等）有独特的设计逻辑，理解这些特性能从根本上避免资源冲突问题：

1. 核心特性：资源定义与引用的「分离机制」

SVG 资源遵循「定义在前，引用在后」的原则，核心载体是 标签：

  • ：全称「Definitions」，专门用于存放「非直接渲染的资源」（渐变、滤镜、 等），其内部内容不会在页面中直接显示，仅作为「资源模板」；

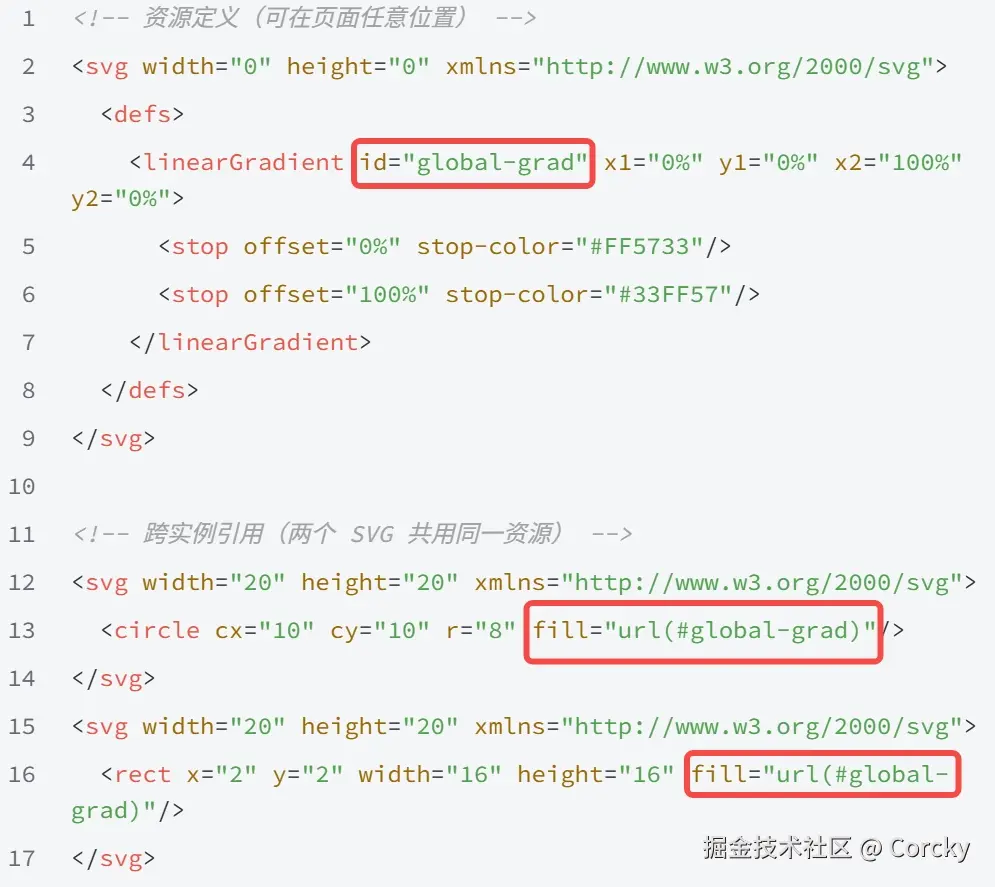

  • 引用语法：通过 url(#资源ID) 引用资源，支持跨 SVG 实例引用（只要 ID 全局唯一），例如：

2. 常见误区：这些认知容易导致资源冲突

  • 误区 1：「同一 SVG 复制多次，资源自动独立」—— 实际复制后 ID 完全一致，会污染全局命名空间；

  • 误区 2：「隐藏元素的资源不占空间，也不占命名空间」—— 实际隐藏元素的资源仍会解析，仅不激活，可能阻塞其他资源注册；

  • 误区 3：「资源 ID 仅在当前 SVG 内部生效」—— 实际默认全局生效，跨 SVG 实例会相互影响。

3. 核心避坑：严格遵守 SVG 资源 ID 全局唯一

这是解决所有问题的根本，无论场景如何，都应确保：

  • 设计工具导出 SVG 时，自动添加唯一前缀（如 Figma 插件 svg-id-randomizer）；
  • 动态生成 SVG 时，通过脚本给渐变 ID 加随机后缀（避免同 ID 冲突）；
  • 时刻注意全局多次引用统一个 SVG 图片时，时刻规避 Display:none；
  • 解决方法有很多，如果使用的是框架层面，如 Vue3，经历在 JS 层面就不显示这个 SVG，而不是把他带到 DOM 节点上，使用 v-if 等，此处不多赘述。
