前言
本次实验采用的是天枢一体化仿真靶场平台（www.ljsec.com/），如果没有平台的可以…
注意：虚拟专用网络名称英文是：Virtual Private Network，本文统一称为虚拟专用网络
实验概述
本实验使用天枢平台的三台 openEuler 22.03sp4 服务器和两台交换机模拟企业级虚拟专用网络场景。需要在服务器中搭建 PPTP 虚拟专用网络服务端，包括安装 PPTPD、配置内网 IP 段、账号密码以及调整内核参数和防火墙规则，并掌握客户端的安装与连接方法。
一、实验环境搭建

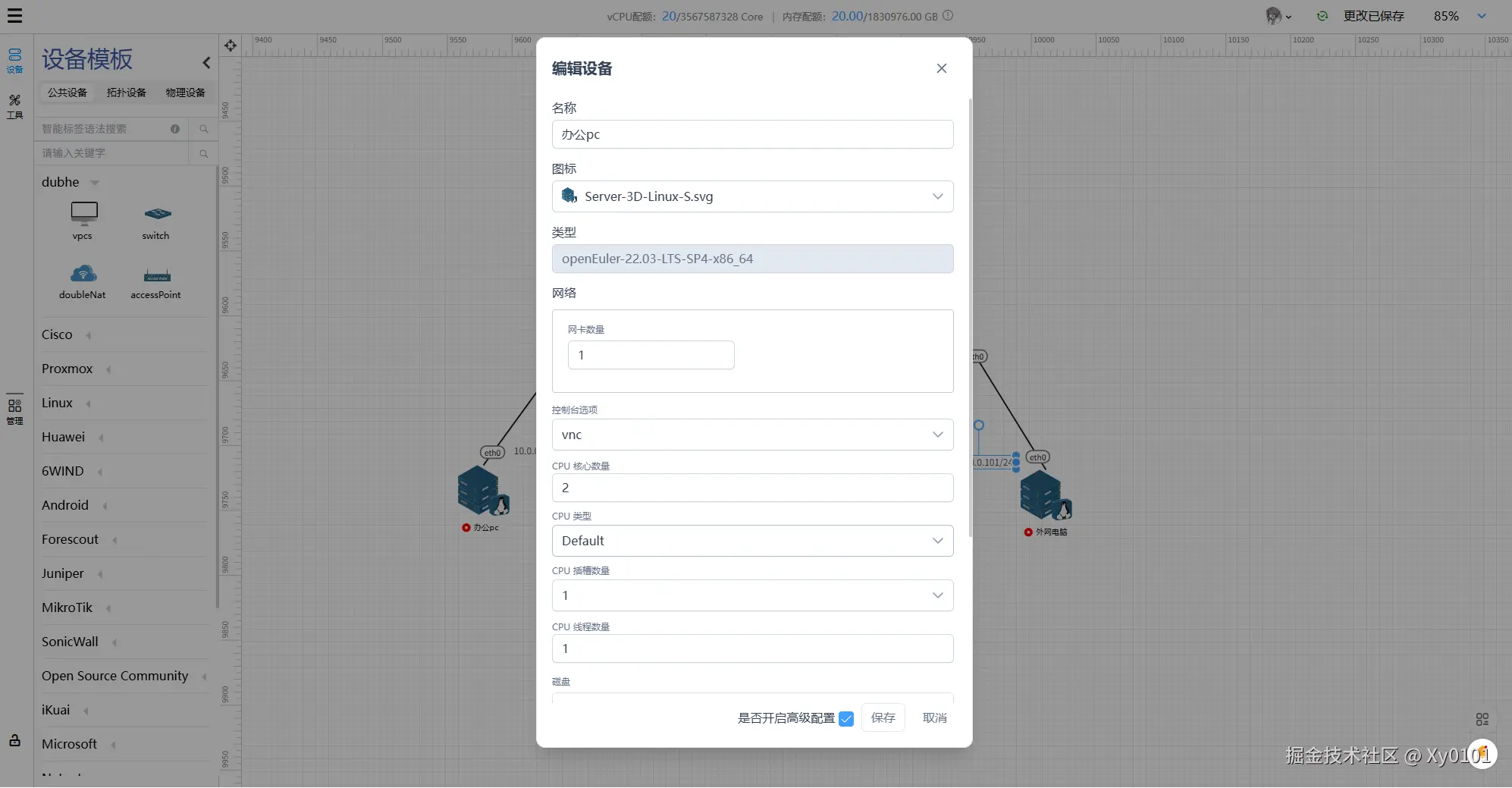

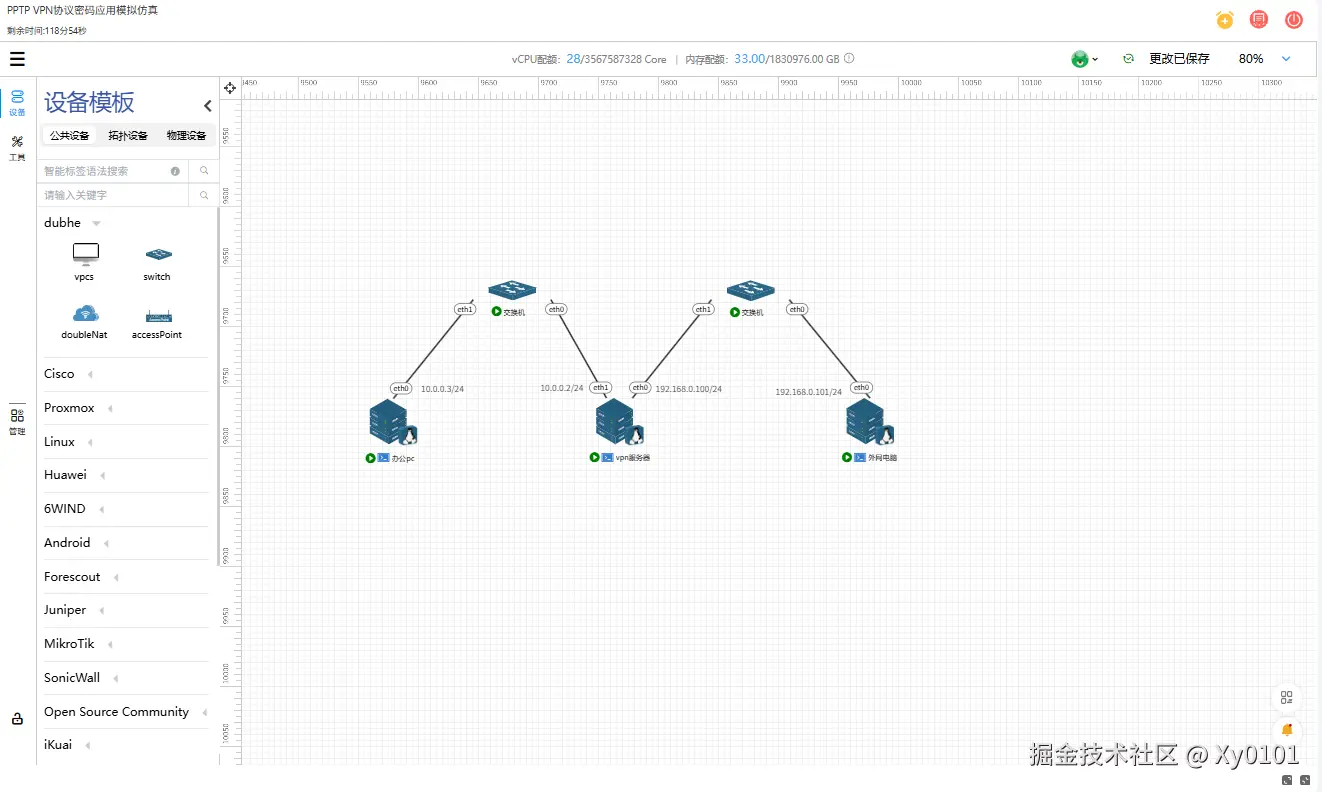

我们首先在平台里拖拽了3台openEuler22.03sp4的的服务器和2台交换机，并根据需要修改硬件参数，如果不使用平台可以使用VMware进行替代创建同样的三台设备进行实验。
【注意事项】
服务器配置建议：至少 2GB 内存，20GB 存储
确保网络接口配置正确，避免 IP 地址冲突
交换机选择 “傻瓜交换机” 模式，简化网络配置
记录每台设备的 IP 地址和网络接口信息
二、配置虚拟专用网络服务器
1. 安装 pptpd 服务
（1）切换到 root 目录
切换到 root 用户目录是为了方便管理安装包和配置文件。使用 cd 命令进入 /root 目录，然后通过 ls 命令查看目录内容，确认所需的 RPM 安装包是否存在。
[root@localhost ~]# cd /root
[root@localhost ~]# ls
anaconda-ks.cfg ppp-2.4.7-26.el8_1.x86_64.rpm pptpd-1.4.0-23.el8.x86_64.rpm
【注意事项】
必须使用 root 用户权限进行安装操作
检查安装包版本是否与系统版本匹配
确保安装包文件完整，没有损坏
记录安装包的具体版本信息，便于后续问题排查
（2）安装 ppp 和 pptpd 软件包
使用 rpm 命令安装 PPTP 虚拟专用网络 所需的两个核心软件包：ppp（点对点协议）和 pptpd（PPTP 守护进程）。ppp 提供基础的点对点连接功能，pptpd 实现 PPTP 协议的服务器功能。
[root@localhost ~]# rpm -ivh ppp-2.4.7-26.el8_1.x86_64.rpm
warning: ppp-2.4.7-26.el8_1.x86_64.rpm: Header V3 RSA/SHA256 Signature, key ID 8483c65d: NOKEY
Verifying... ########################### [100%]
Preparing... ########################### [100%]
Updating / installing...
1:ppp-2.4.7-26.el8_1 ########################### [100%]
[root@localhost ~]# rpm -ivh pptpd-1.4.0-23.el8.x86_64.rpm
warning: pptpd-1.4.0-23.el8.x86_64.rpm: Header V3 RSA/SHA256 Signature, key ID 2f86d6a1: NOKEY
Verifying... ########################### [100%]
Preparing... ########################### [100%]
Updating / installing...
1:pptpd-1.4.0-23.el8 ########################### [100%]
【注意事项】
安装顺序很重要，必须先安装 ppp 再安装 pptpd
忽略 GPG 密钥验证警告是正常的，实验环境中可以接受
安装过程中注意观察是否有错误提示
安装完成后建议验证软件包是否正确安装
2. 配置 pptpd
（1）配置虚拟专用网络( Virtual Private Network)网段
配置虚拟专用网络服务器的本地 IP 地址和分配给客户端的 IP 地址范围。localip 指定虚拟专用网络服务器在虚拟专用网络网络中的 IP地址，remoteip 指定可分配给虚拟专用网络客户端的 IP 地址池。
修改 /etc/pptpd.conf 文件中的 localip 和 remoteip 参数：
# (Recommended)
localip 172.16.0.1
remoteip 172.16.0.234-238
【注意事项】 选择的网段应与现有网络不冲突 建议使用私有 IP 地址段（如 172.16.0.0/12） IP 地址池大小应根据预期的并发连接数确定 确保网段有足够的可用 IP 地址
（2）配置用户名密码
在 chap-secrets 文件中配置虚拟专用网络用户的认证信息。每行包含四个字段：客户端用户名、允许的 IP 地址、密码、服务器名称。这里配置了用户名为 “test”，密码为 “123456” 的虚拟专用网络用户。
编辑 /etc/ppp/chap-secrets 文件添加用户信息：
# Secrets for authentication using CHAP
# client IP addresses secret server
test 123456 pptpd
【注意事项】 生产环境中应使用强密码，避免使用简单密码 可以限制特定 IP 地址的访问权限 配置文件权限应设置为 600，确保安全性 定期更新用户密码，增强系统安全性
（3）配置日志路径
配置 PPTP 服务的日志记录功能。nologfd 参数禁用标准错误输出日志，logfile 参数指定日志文件的存储路径。
在/etc/ppp/options.pptpd 文件中添加日志文件路径：
# Turn off logging to stderr, since this may be redirected to pptpd,
# which may trigger a loopback
nologfd
logfile /var/log/pptpd.log
3. 添加转发规则
（1）开启 IPv4 转发
开启 Linux 系统的 IPv4 转发功能，允许虚拟专用网络服务器转发数据包。sysctl -w 命令临时生效，sysctl -p 命令从配置文件加载设置使其永久生效。
sysctl -w net.ipv4.ip_forward=1
sysctl -p
4. 设置防火墙规则
（1）设置转发规则
配置防火墙的网络地址转换（NAT）规则。第一条命令开启 IP 伪装功能，第二条命令为虚拟专用网络网段的流量配置源 NAT 规则，使虚拟专用网络客户端能够访问外部网络。
firewall-cmd --permanent --zone=public --add-masquerade
firewall-cmd --permanent --direct --add-rule ipv4 nat POSTROUTING 0 -s 172.16.0.0/24 -o ens4 -j MASQUERADE
【注意事项】
确保正确识别外网接口名称（此处为 ens4）
网段地址应与虚拟专用网络配置一致
规则配置后需要重新加载防火墙
注意规则的顺序，避免冲突
(2)添加pptp服务

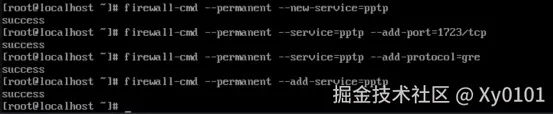

创建并配置 PPTP 服务的防火墙规则。PPTP 协议使用 TCP 端口 1723 和 GRE 协议（IP 协议号 47），需要在防火墙中开放这些端口和协议。
firewall-cmd --permanent --new-service=pptp
firewall-cmd --permanent --service=pptp --add-port=1723/tcp
firewall-cmd --permanent --service=pptp --add-protocol=gre
firewall-cmd --permanent --add-service=pptp
【注意事项】
PPTP 使用的端口和协议必须正确配置
GRE 协议是 IP 层协议，不是 TCP/UDP 协议
确保服务配置正确后再添加到防火墙规则中
生产环境中建议限制访问源 IP 地址
(3)允许转发
配置防火墙的转发规则，允许虚拟专用网络客户端（ppp 接口）与外网接口（ens4）之间的双向数据转发。
firewall-cmd --permanent --direct --add-rule ipv4 filter FORWARD 0 -i ppp+ -o ens4 -j ACCEPT
firewall-cmd --permanent --direct --add-rule ipv4 filter FORWARD 0 -i ens4 -o ppp+ -j ACCEPT
5.重启配置
(1)重新加载防火墙配置
重新加载防火墙配置，使之前的规则修改生效。firewall-cmd --reload 命令会重新加载配置而不中断现有连接。
firewall-cmd --reload
(2)重启pptpd
配置 pptpd 服务开机自启动并重启服务。systemctl enable 命令设置服务开机启动，systemctl restart 命令重启服务使配置生效。
systemctl restart pptpd
【注意事项】
服务重启会中断现有虚拟专用网络连接
确保配置文件正确无误后再重启服务
重启后检查服务状态，确认是否正常运行
生产环境中应提前通知用户服务重启时间
三、配置客户端
1.安装pptp客户端
(1)移动到root目录
与服务器端类似，客户端也需要切换到 root 目录进行软件安装。通过 ls 命令确认 PPTP 客户端所需的安装包是否存在。
[root@localhost ~]# cd /root
[root@localhost ~]# ls
anaconda-ks.cfg ppp-2.4.7-26.el8_1.x86_64.rpm pptp-1.10.0-4.el8.x86_64.rp
(2)安装ppp、pptp软件包

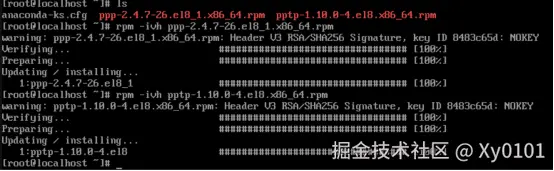

客户端安装 ppp 和 pptp 软件包。ppp 提供点对点连接功能，pptp 提供 PPTP 协议的客户端实现。
rpm -ivh ppp-2.4.7-26.el8_1.x86_64.rpm
rpm -ivh pptp-1.10.0-4.el8.x86_64.rpm
2. 配置连接文件
创建配置目录并编辑连接文件：

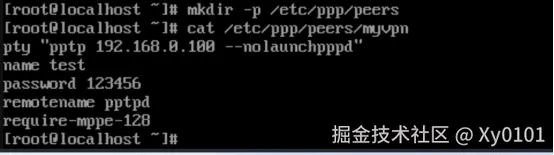

创建虚拟专用网络连接配置文件。首先创建配置目录，然后创建 myvpn 配置文件，指定虚拟专用网络服务器地址、用户名、密码等连接参数。
mkdir -p /etc/ppp/peers
插入内容如下：
pty "pptp 192.168.0.100 --nolaunchpppd"
name test
password 123456
remotename pptpd
require-mppe-128
【注意事项】
服务器地址必须是虚拟专用网络服务器的公网 IP 或可访问的 IP 地址
用户名和密码必须与服务器端 chap-secrets 配置一致
require-mppe-128 启用 128 位 MPPE 加密，增强连接安全性
配置文件权限应设置为 600，保护密码安全
3.开启防火墙规则

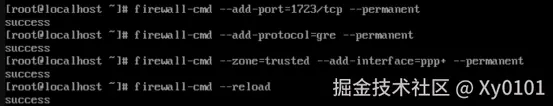

配置客户端防火墙规则，开放 PPTP 协议所需的端口和协议，并将虚拟专用网络接口添加到信任区域。
firewall-cmd --add-port=1723/tcp --permanent
firewall-cmd --add-protocol=gre --permanent
firewall-cmd --zone=trusted --add-interface=ppp+ --permanent
firewall-cmd --reload
【注意事项】
客户端防火墙配置相对简单，主要开放出站连接
将 ppp 接口添加到信任区域可以简化防火墙配置
生产环境中应根据实际需求精细配置规则
配置完成后需要重新加载防火墙
4.启动并测试

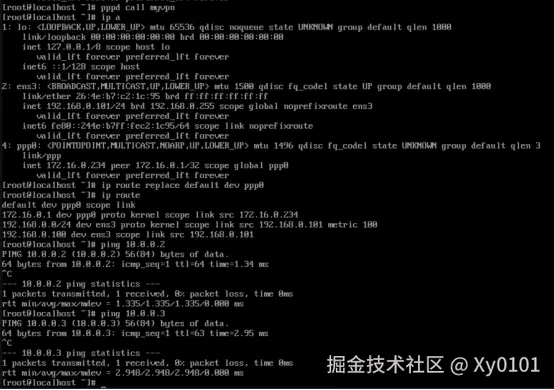

使用 pppd 命令启动虚拟专用网络连接，call 参数指定使用 myvpn 配置文件。该命令会在后台建立虚拟专用网络连接。
启动虚拟专用网络：pppd call myvpn
更换默认路由：ip route replace default dev ppp0
【注意事项】
连接过程可能需要几秒钟时间
如果连接失败，检查配置文件和网络连通性
可以添加 debug 参数启用调试模式，便于问题排查
连接成功后会创建 ppp0 网络接口
总结
本实验成功搭建了基于 openEuler 系统的 PPTP 虚拟专用网络服务，包括服务器端和客户端的完整配置。通过实验可以掌握虚拟专用网络的基本原理、PPTP 协议的特点、Linux 系统下的虚拟专用网络配置方法以及网络安全的基本概念。
当然也要注意：
- 使用强密码和定期更换密码
- 启用数据加密功能
- 配置适当的防火墙规则
- 定期更新系统和软件
- 监控
虚拟专用网络连接日志，及时发现异常活动
PPTP 协议在安全性方面存在一定缺陷，生产环境中建议使用更安全的虚拟专用网络协议如 L2TP/IPsec
实验完成后应及时清理实验环境，避免资源浪费
建议进一步学习其他虚拟专用网络协议和网络安全技术
实际应用中应根据具体需求选择合适的虚拟专用网络解决方案
