一 . 环境说明
本文详细介绍搭建外网根 CA 服务器的完整步骤，核心实现两大功能：生成根 CA 证书及相关密钥、通过 Nginx 提供 HTTP 服务供外部查询证书吊销列表（CRL）。
二 . 环境说明
- 操作系统：CentOS Stream 9

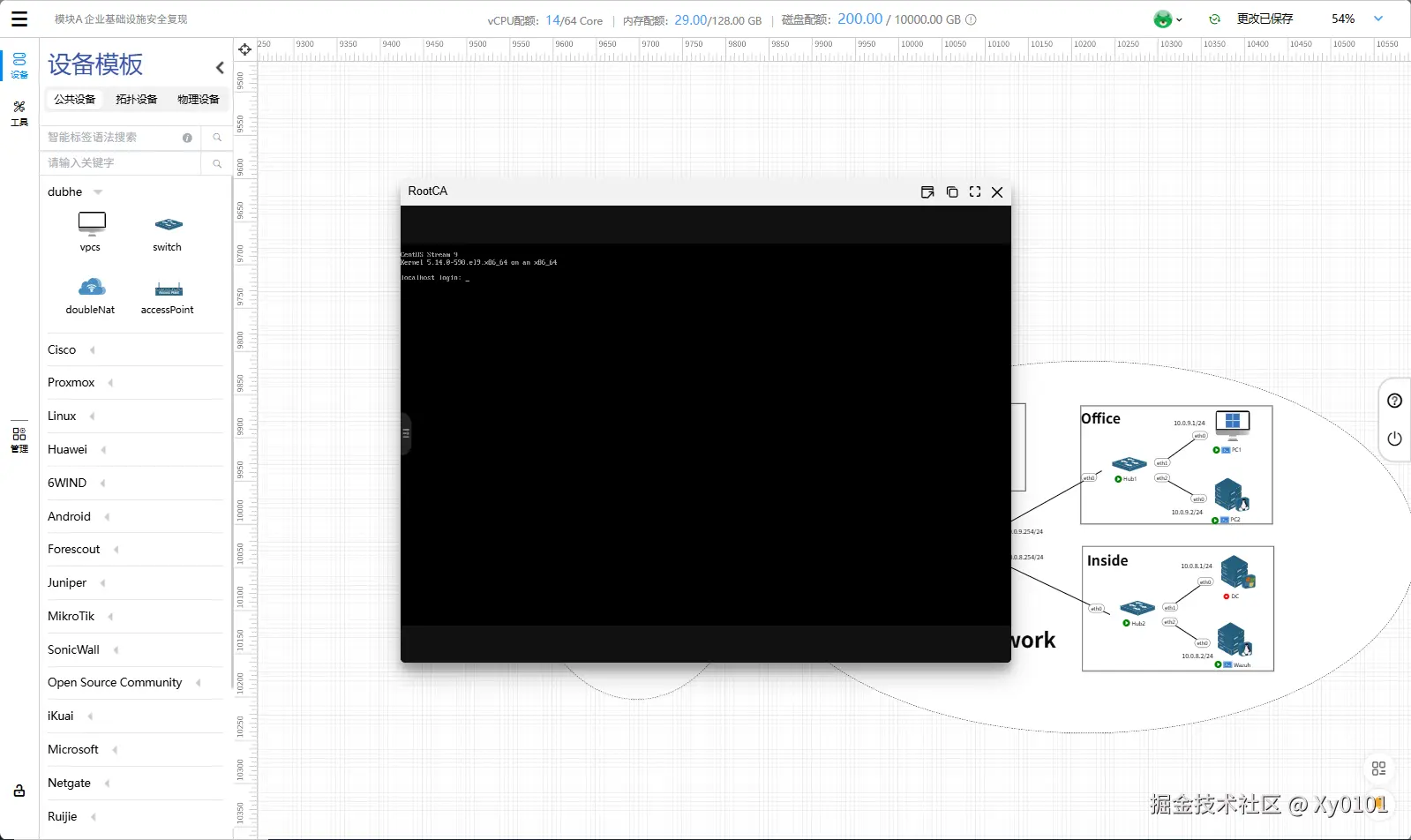

- 复现平台支持：天枢一体化虚拟仿真靶场平台
- 关键域名：www.testpki.com（根 CA 关联域名，需与 DNS 解析配置一致）
三 . 根 CA 基础环境搭建
3 .1 创建 CA 专用目录结构
实现目标：分离 CA 的证书、私钥、CRL、证书请求（CSR）等文件，确保私钥安全性（仅所有者可访问）。
操作命令如下：
# 创建多级目录：certs（证书）、crl（吊销列表）、newcerts（新签发证书）、private（私钥）、csr（证书请求）
[root@localhost ~]# mkdir -p /root/ca/{certs,crl,newcerts,private,csr}
[root@localhost ~]# cd /root/ca
# 私钥目录设置700权限（仅root可读写，防止泄露）
[root@localhost ca]# chmod 700 private
# 创建CA数据库文件（记录证书签发/吊销状态）
[root@localhost ca]# touch index.txt
3 .2 配置 OpenSSL
实现目标：定义 CA 的核心规则（如证书策略、扩展属性、文件路径等），确保后续证书生成符合 PKI 规范。
配置文件内容及说明 ：
[root@localhost ca]# cat > openssl.cnf << 'EOF'
# -------------------------- 全局CA配置 --------------------------
[ ca ]
default_ca = CA_default # 指定默认CA配置段
# -------------------------- CA默认配置 --------------------------
[ CA_default ]
dir = /root/ca # CA根目录
certs = $dir/certs # 已签发证书存储路径
crl_dir = $dir/crl # CRL文件存储路径
new_certs_dir = $dir/newcerts # 新签发证书临时存储路径
database = $dir/index.txt # CA数据库（记录证书状态）
serial = $dir/serial # 证书序列号文件（初始需手动创建，如echo "01" > serial）
RANDFILE = $dir/private/.rand # 随机数文件（增强加密安全性）
private_key = $dir/private/root.ca.key.pem # 根CA私钥路径
certificate = $dir/certs/root.ca.cert.pem # 根CA证书路径
crl = $dir/crl/root.ca.crl.pem # 根CA CRL文件路径
crlnumber = $dir/crlnumber # CRL序列号文件（初始需手动创建，如echo "01" > crlnumber）
default_crl_days = 30 # CRL有效期（30天，到期需重新生成）
default_md = sha256 # 默认哈希算法（SHA-256，比SHA-1更安全）
preserve = no # 不保留证书请求文件
policy = policy_strict # 证书请求验证策略（严格匹配）
# -------------------------- 严格验证策略 --------------------------
[ policy_strict ]
countryName = match # 国家代码必须与根CA一致
# stateOrProvinceName = match # 省/州必须与根CA一致
organizationName = match # 组织名称必须与根CA一致
organizationalUnitName = optional # 部门名称可选
commonName = supplied # 通用名（CN）必须由请求方提供
# -------------------------- 证书请求（CSR）配置 --------------------------
[ req ]
default_bits = 4096 # 默认密钥长度（4096位，抗暴力破解能力更强）
distinguished_name = req_distinguished_name # 证书持有者信息字段定义
string_mask = utf8only # 仅支持UTF-8字符
default_md = sha256 # CSR默认哈希算法
# -------------------------- 证书持有者信息字段 --------------------------
[ req_distinguished_name ]
countryName = Country Name (2 letter code) # 国家代码（如CN）
stateOrProvinceName = State or Province Name # 省/州（如Chongqing）
localityName = Locality Name # 城市（如Chongqing）
organizationName = Organization Name # 组织名称（如DubheLjsec）
organizationalUnitName = Organizational Unit Name # 部门名称（如IT）
commonName = Common Name # 通用名（根CA需填域名www.testpki.com）
# -------------------------- 根CA证书扩展属性 --------------------------
[ v3_ca ]
subjectKeyIdentifier = hash # 证书持有者密钥标识（哈希值）
authorityKeyIdentifier = keyid:always,issuer # 签发者密钥标识（始终包含，关联根CA）
basicConstraints = critical, CA:true # 核心约束：标记为CA（不可省略）
keyUsage = critical, digitalSignature, cRLSign, keyCertSign # 密钥用途：数字签名、CRL签名、证书签名
# -------------------------- 中间CA证书扩展属性（预留） --------------------------
[ v3_intermediate_ca ]
subjectKeyIdentifier = hash
authorityKeyIdentifier = keyid:always,issuer
basicConstraints = critical, CA:true, pathlen:0 # 核心约束：允许签发证书，但不能再签发下级CA（pathlen:0）
keyUsage = critical, digitalSignature, cRLSign, keyCertSign
crlDistributionPoints = URI:http://www.testpki.com/crl/root.ca.crl.pem # CRL查询地址（HTTP）
nameConstraints = critical, @permitted_names # 名称约束：仅允许签发.cn域名的证书
# -------------------------- 名称约束规则 --------------------------
[ permitted_names ]
DNS.0 = .cn # 允许的DNS域名后缀（仅.cn）
EOF
关键补充操作：创建证书序列号文件和 CRL 序列号文件（OpenSSL 依赖这两个文件生成证书 / CRL）。
[root@localhost ca]# echo "01" > serial # 证书起始序列号（十六进制，后续递增）
[root@localhost ca]# echo "01" > crlnumber # CRL起始序列号 |
四 . 生成根 CA 核心组件
4 .1 生成根 CA 私钥
实现目标：私钥是根 CA 的核心身份凭证，用于签名证书和 CRL，需加密存储防止泄露。
操作命令及参数解释如下：
[root@localhost ca]# openssl genrsa -aes256 -out private/root.ca.key.pem 4096
Enter PEM pass phrase:dubhe # 私钥加密密码（自定义，需牢记，丢失无法恢复）
Verifying - Enter PEM pass phrase:dubhe
- -aes256：用 AES-256 算法加密私钥（比 DES 更安全）
- -out：指定私钥输出路径
- 4096：私钥长度（推荐 4096 位，兼容主流设备）
权限验证
确保私钥仅所有者可读写：
[root@localhost ca]# ls -l private/root.ca.key.pem
-rw-------. 1 root root 3456 Nov 18 05:40 private/root.ca.key.pem # 权限应为600
4 .2 生成根 CA 自签名证书
实现目标：根 CA 证书是信任链的起点，需自签名（无上级 CA 签发），有效期建议设置较长（如 20 年）。
操作命令及参数解释如下：
[root@localhost ca]# openssl req -config openssl.cnf -key private/root.ca.key.pem -new -x509 -days 7300 -sha256 -extensions v3_ca -out certs/root.ca.cert.pem
Enter pass phrase for private/root.ca.key.pem:dubhe # 输入私钥加密密码
- config：指定 OpenSSL 配置文件
- new：生成新的证书请求（CSR）
- x509：直接生成自签名证书（跳过 CSR 提交步骤，根 CA 专用）
- days 7300：证书有效期（7300 天≈20 年）
- extensions v3_ca：应用根 CA 扩展属性（标记为 CA 身份）
- out：指定证书输出路径
交互信息填写（示例）:
You are about to be asked to enter information that will be incorporated into your certificate request.
-----
Country Name (2 letter code) []:CN # 国家代码（固定为CN）
State or Province Name []:Chongqing # 省/州（与配置文件策略匹配）
Locality Name []:Chongqing # 城市（与配置文件策略匹配）
Organization Name []:DubheLjsec # 组织名称（与配置文件策略匹配）
Organizational Unit Name []:IT # 部门名称（可选）
Common Name []:www.testpki.com # 通用名（必须为根CA关联域名）
证书验证:
确认证书是否有效（查看证书详情）：
[root@localhost ca]# openssl x509 -in certs/root.ca.cert.pem -text -noout
# 输出应包含“CA:TRUE”（确认CA身份）、有效期、密钥用途等信息
4 .3 生成根 CA 证书吊销列表（CRL）
实现目标：CRL 记录已吊销的证书信息，客户端通过 HTTP 查询 CRL，验证证书是否有效。
操作命令如下：
[root@localhost ca]# openssl ca -config openssl.cnf -gencrl -out crl/root.ca.crl.pem
Using configuration from openssl.cnf
Enter pass phrase for /root/ca/private/root.ca.key.pem:dubhe # 输入私钥加密密码
CRL 验证:
查看 CRL 内容（初始无吊销证书，仅包含 CRL 有效期等信息）：
[root@localhost ca]# openssl crl -in crl/root.ca.crl.pem -text -noout
# 输出应包含“Next Update”（下次更新时间，当前+30天）
五 . 部署 Nginx 提供 HTTP CRL 服务
5 .1 安装 Nginx
操作命令如下：
[root@localhost ca]# dnf install nginx -y
- 自动安装依赖包：centos-logos-httpd（HTTP 图标资源）、nginx-core（Nginx 核心组件）、nginx-filesystem（Nginx 目录结构）
5 .2 配置 CRL 文件访问路径
实现目标：将 CRL 文件放到 Nginx 的 Web 根目录，确保客户端可通过www.testpki.com/crl/root.ca…
操作命令如下：
# 创建CRL访问目录
[root@localhost ca]# mkdir -p /usr/share/nginx/html/crl
# 复制CRL文件到Web目录（保持文件权限可读取）
[root@localhost ca]# cp crl/root.ca.crl.pem /usr/share/nginx/html/crl/
# 确保Nginx可读取CRL文件
[root@localhost ca]# chmod 644 /usr/share/nginx/html/crl/root.ca.crl.pem
5 .3 启动 Nginx 并设置开机自启
操作命令如下：
# 启动Nginx服务
[root@localhost ca]# systemctl start nginx
# 设置开机自启（避免服务器重启后服务失效）
[root@localhost ca]# systemctl enable nginx --now
# 验证Nginx状态
[root@localhost ca]# systemctl status nginx
# 输出应包含“active (running)”表示服务正常
5 .4 开放防火墙 HTTP 端口
实现目标：允许外部客户端通过 HTTP（80 端口）访问 Nginx 服务。
操作命令如下：
# 永久开放HTTP服务（80端口）
[root@localhost ca]# firewall-cmd --permanent --add-service=http
# 返回结果：success
# 重新加载防火墙规则（使配置生效）
[root@localhost ca]# firewall-cmd --reload
# 返回结果：success
# 验证防火墙规则
[root@localhost ca]# firewall-cmd --list-services
# 输出应包含“http”
六. 在 pfSense 中配置 DNS 解析
实现目标：将www.testpki.com域名解析到根 CA 服务器的 IP（22.33.44.55），确保客户端能通过域名访问 CRL。
6.1 操作步骤（基于 pfSense 界面）
(1)登录 pfSense 管理界面:

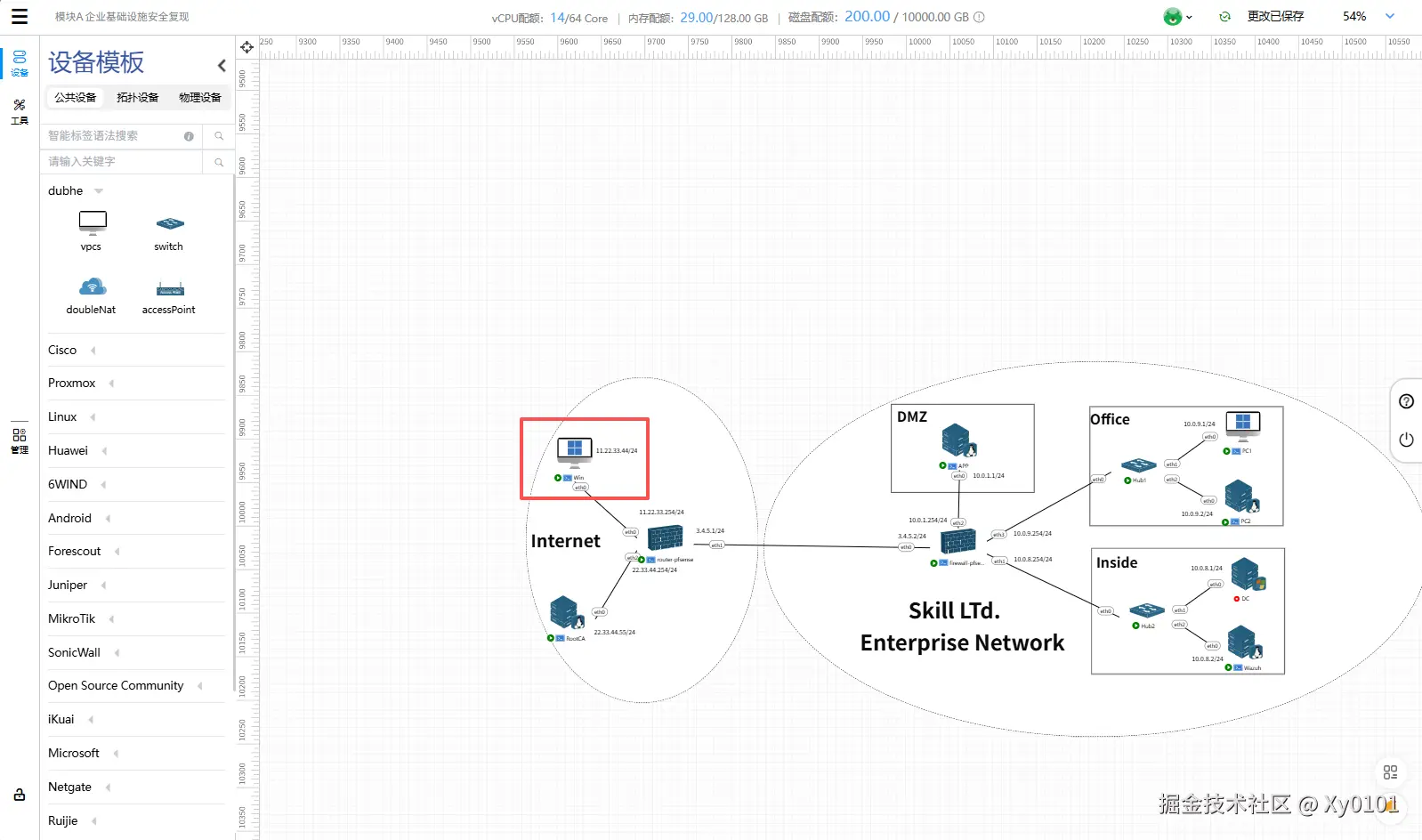

通过天枢一体化虚拟仿真靶场平台Internet区域的WIN 访问pfSense 的 Web 管理地址（如https://3.4.5.1），输入管理员账号密码登录。
(2)进入 DNS 解析器配置:

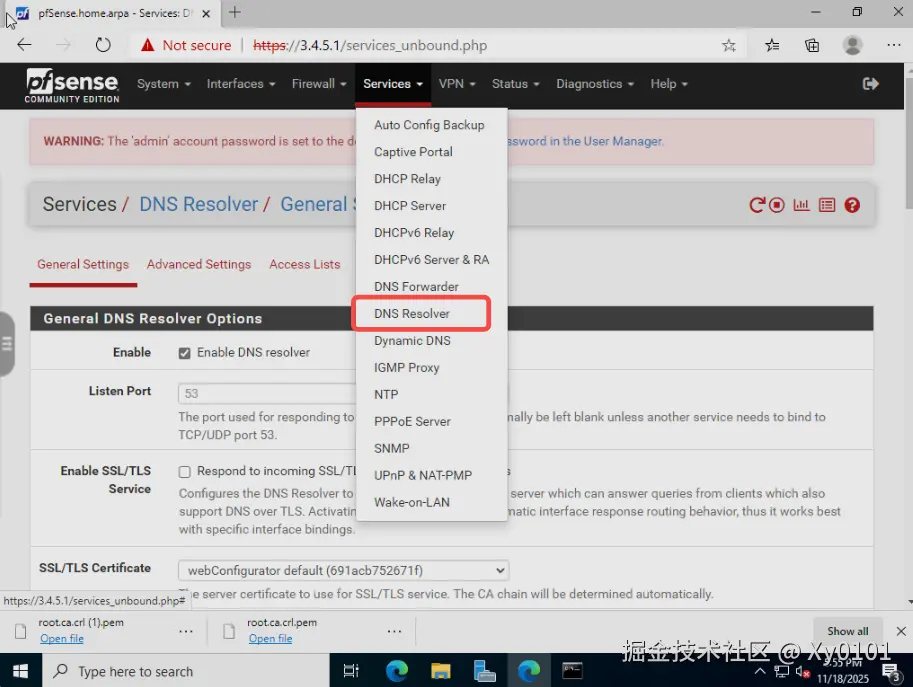

点击顶部菜单 Services > DNS Resolver > General，确认 “Enable DNS resolver” 已勾选（启用 DNS 解析功能），“Listen Port” 保持默认53。
(3)添加 Host Override（域名映射):

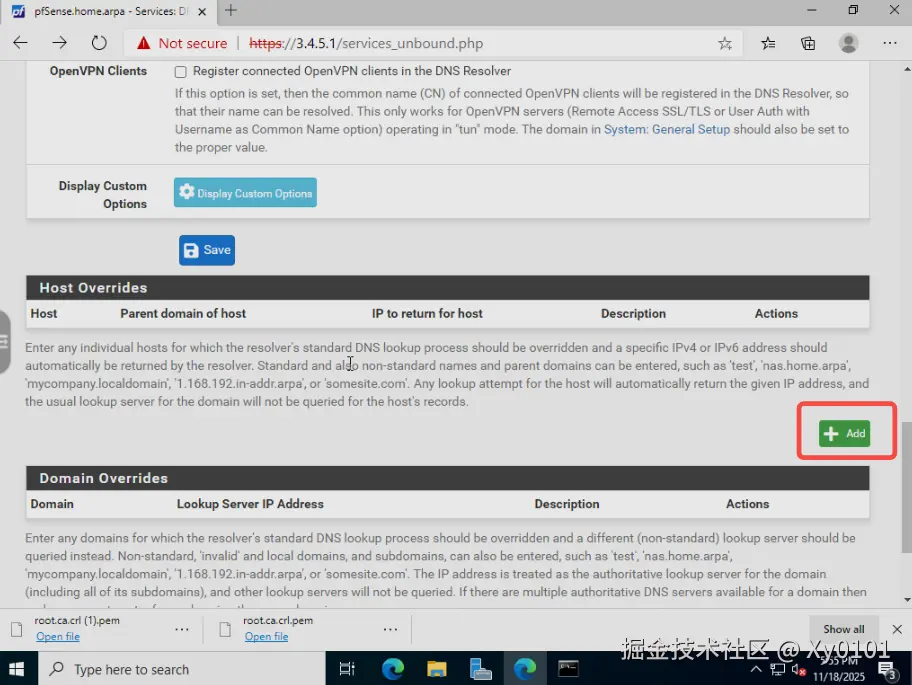

点击 Host Overrides 下方的 Add 按钮，进入 “Edit Host Override” 页面。

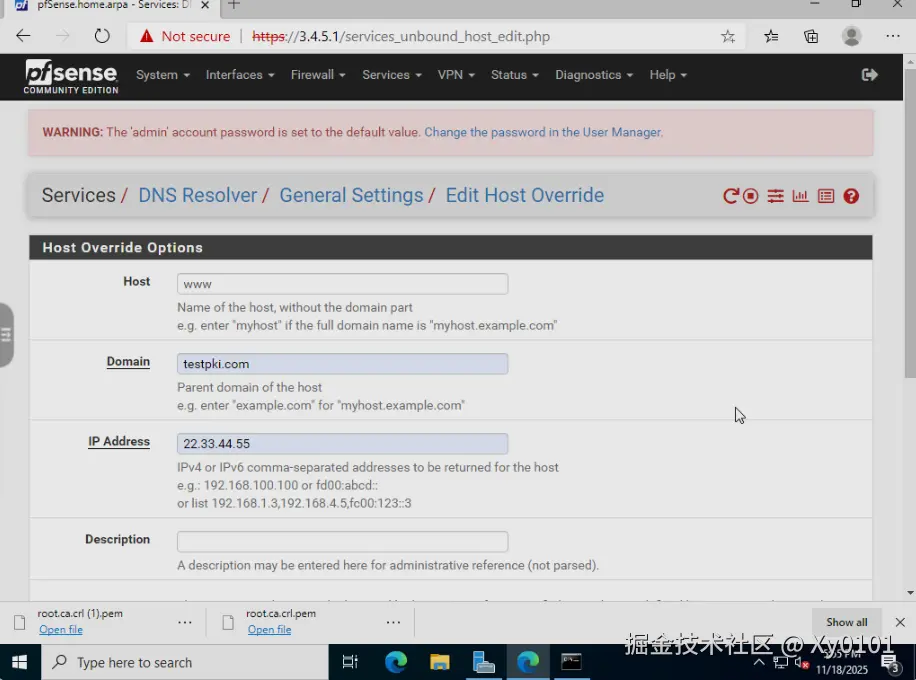

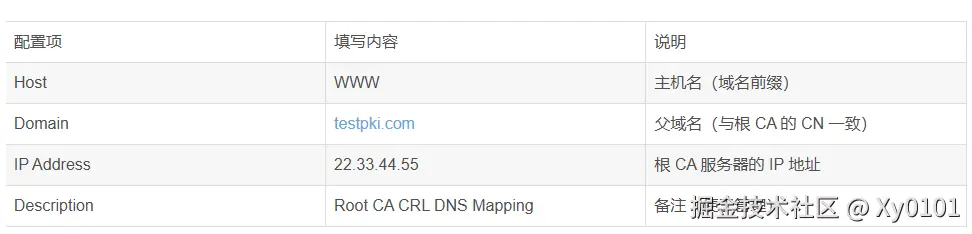

填写配置项：

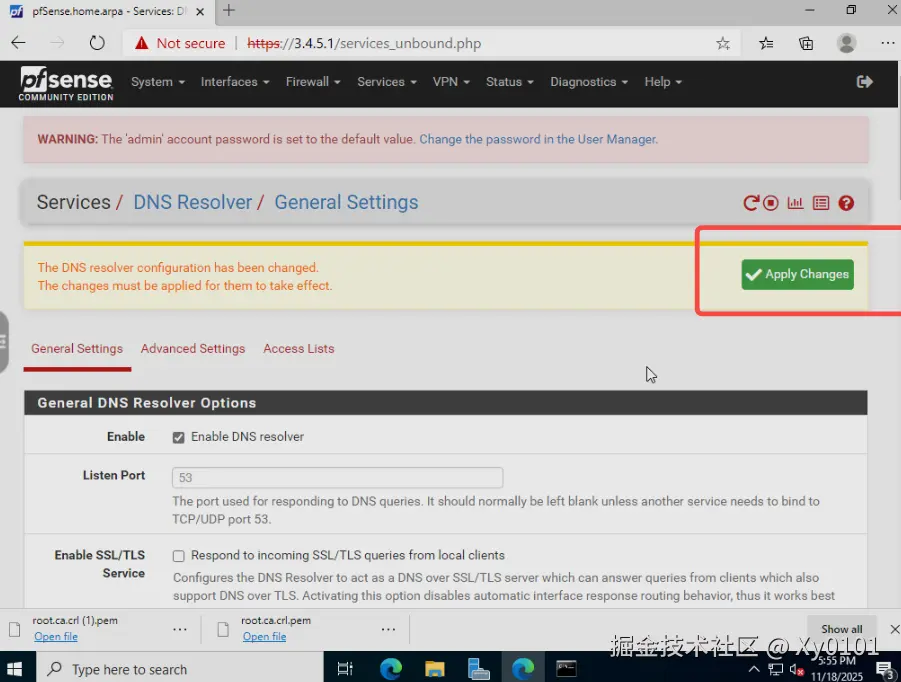

点击 Save 保存配置，再点击页面顶部的 Apply Changes 使配置生效。
七. 验证 CRL HTTP 访问功能
7.1 本地验证（根 CA 服务器上）
# 使用curl访问CRL（验证Nginx配置）
[root@localhost ca]# curl http://localhost/crl/root.ca.crl.pem
# 输出应为CRL文件的PEM格式内容（以“-----BEGIN X509 CRL-----”开头）
7.2 客户端验证（需在 pfSense 管理的网络内）
-
确保客户端已通过 pfSense 获取 DNS（或手动设置 DNS 为 pfSense 的 IP）。
-
在客户端浏览器或终端访问：www.testpki.com/crl/root.ca…
(1)成功：下载或显示 CRL 文件的 PEM 内容。
(2)失败：检查 DNS 解析（ping www.testpki.com是否返回22.33.44.55）、防火墙规则、Nginx 状态。
