音视频开发全景图：播放器是怎样炼成的

🎬 开场：点击播放按钮，究竟发生了什么？

想象一下，你打开一个视频播放器，点击播放按钮：

你点击 ▶️ → 等待 0.5 秒 → 画面出现 + 声音响起 ✨

这 0.5 秒内，计算机做了什么？让我们揭开这层神秘面纱。

📦 第一站：视频文件里藏着什么？

视频文件 ≠ 视频

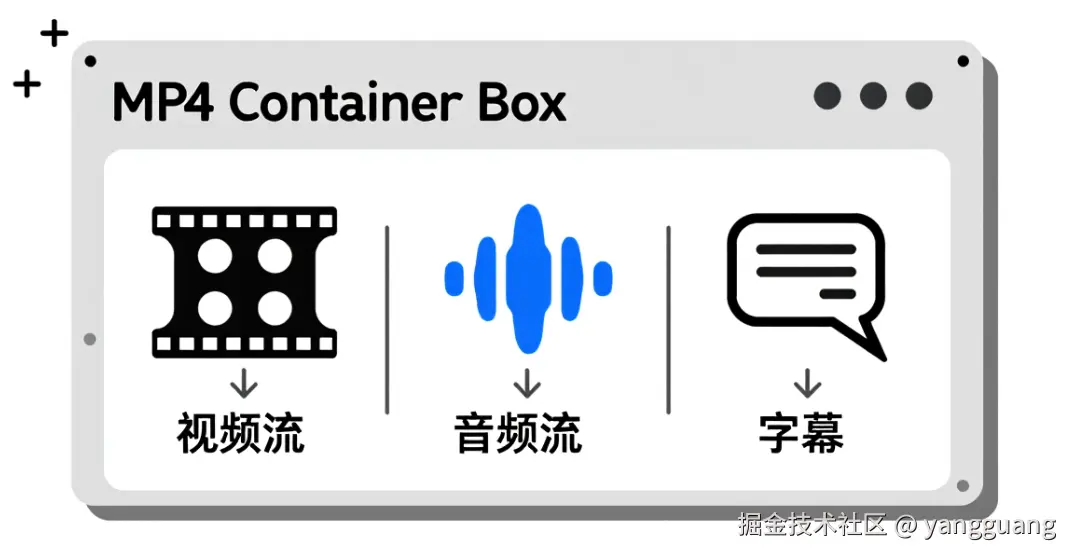

关键认知：一个 movie.mp4 文件，其实是一个"容器"（Container），里面装着：

  • 🎥 视频流：一堆连续的图片（帧）
  • 🔊 音频流：一段声音数据
  • 📝 字幕流：文字信息（可选）
  • ℹ️ 元数据：标题、作者、时长等


容器 vs 编码：两个容易混淆的概念

概念作用常见格式类比
容器（Container）把视频、音频、字幕打包在一起MP4, MKV, AVI, FLV快递盒子 📦
编码（Codec）压缩视频/音频数据，减小体积H.264, H.265, AAC, MP3压缩袋 🗜️

举个例子：

  • movie.mp4 = MP4 容器 + H.264 视频编码 + AAC 音频编码
  • video.mkv = MKV 容器 + H.265 视频编码 + FLAC 音频编码

为什么需要编码？

1 小时未压缩视频 = 1920×1080 × 30fps × 24bit × 3600s ≈ 500 GB 😱
1 小时 H.264 编码 = 1-2 GB ✅（压缩 250-500 倍！）

🎞️ 第二站：播放器的完整管线

现在揭秘播放器的工作流程，一共 5 个关键步骤：

📊播放器管线流程图

graph LR
    A[视频文件<br/>movie.mp4] --> B[解封装<br/>Demuxer]
    B --> C[解码器<br/>Decoder]
    C --> D[音视频同步<br/>AVSync]
    D --> E[渲染显示<br/>Renderer]
    style A fill:#e1f5ff
    style B fill:#fff3e0
    style C fill:#f3e5f5
    style D fill:#e8f5e9
    style E fill:#fce4ec

步骤 1️⃣：解封装（Demux）

目标：把容器拆开，分离出视频流和音频流。

类比：把快递盒子拆开，把视频和音频分别取出来。

输入: movie.mp4（容器）
输出:
  - AVPacket（视频）[编码数据]
  - AVPacket（音频）[编码数据]

关键 API：

AVFormatContext* format_ctx;  // 格式上下文
avformat_open_input(&format_ctx, "movie.mp4", NULL, NULL);  // 打开文件
avformat_find_stream_info(format_ctx, NULL);                // 探测流信息
av_read_frame(format_ctx, packet);                          // 读取数据包

步骤 2️⃣：解码（Decode）

目标：把压缩的数据包解码成原始的图像/音频。

类比：把压缩袋里的衣服拿出来展开。

输入: AVPacket（H.264 编码数据，几 KB）
输出: AVFrame（YUV 图像，几 MB）

为什么需要解码？

  • 编码数据：无法直接显示，是一堆数学变换后的数字
  • 解码数据：YUV/RGB 图像，可以直接渲染到屏幕

关键 API：

AVCodecContext* codec_ctx;  // 解码器上下文
avcodec_send_packet(codec_ctx, packet);    // 送入编码数据包
avcodec_receive_frame(codec_ctx, frame);   // 接收解码后的帧

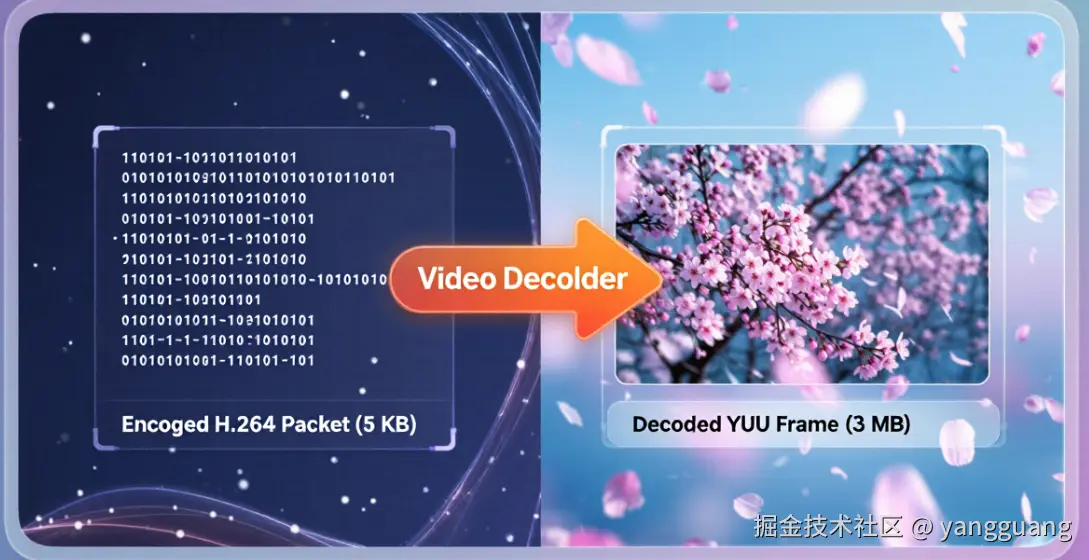

📊 解码前后对比


步骤 3️⃣：音视频同步（A/V Sync）

目标：让画面和声音对得上。

类比：配音演员对口型，差一点都不行。

为什么会不同步？

  • 视频解码快，音频解码慢 → 画面跑到前面了
  • 视频帧率不稳定 → 有时快有时慢

解决方案：以音频时钟为准（人耳对声音延迟更敏感）。

视频帧的 PTS（显示时间戳）= 2.5 秒
当前音频时钟 = 2.3 秒
→ 结论：这一帧太早了，等 0.2 秒再显示 ⏱️


步骤 4️⃣：渲染（Render）

目标：把 YUV 图像转换成 RGB，显示到屏幕。

类比：把胶片放到放映机，投影到银幕上。

输入: AVFrame（YUV420P 格式）
处理: YUV → RGB 颜色空间转换
输出: 屏幕显示（GPU 渲染）

步骤 5️⃣：循环播放

播放器不是只播一帧就结束，而是不断循环：

while (playing) {
  packet = demuxer.ReadPacket();       // 1. 读取数据包
  frame = decoder.Decode(packet);      // 2. 解码
  sync.WaitUntilTime(frame.pts);       // 3. 等待正确时机
  renderer.Display(frame);             // 4. 渲染显示
  // 继续下一帧...
}

graph TD
     A[开始播放] --> B[读取数据包]
     B --> C{解码成功?}
     C -->|是| D[计算显示时机]
     C -->|否| B
     D --> E[渲染到屏幕]
     E --> F{继续播放?}
     F -->|是| B
     F -->|否| G[停止]

🔍 实战：用 FFprobe 分析视频文件

FFprobe 是 FFmpeg 自带的工具，可以查看视频文件的详细信息。

安装 FFmpeg（如果未安装）

# macOS
brew install ffmpeg

# Ubuntu
sudo apt install ffmpeg

# Windows
# 下载：https://ffmpeg.org/download.html

命令 1：查看文件基本信息

ffprobe -hide_banner movie.mp4

输出示例：

Input #0, mov,mp4,m4a,3gp,3g2,mj2, from 'movie.mp4':
  Duration: 00:02:15.50, start: 0.000000, bitrate: 2500 kb/s
  Stream #0:0[0x1](und): Video: h264 (High) (avc1), yuv420p, 1920x1080, 2000 kb/s, 30 fps
  Stream #0:1[0x2](und): Audio: aac (LC) (mp4a), 48000 Hz, stereo, fltp, 128 kb/s

解读：

  • 容器格式：MP4
  • 时长：2 分 15 秒
  • 视频流：H.264 编码，1920×1080 分辨率，30 fps
  • 音频流：AAC 编码，48kHz 采样率，立体声

命令 2：查看详细流信息（JSON 格式）

ffprobe -v quiet -print_format json -show_streams movie.mp4

输出示例（节选）：

{
  "streams": [
    {
      "index": 0,
      "codec_name": "h264",
      "codec_type": "video",
      "width": 1920,
      "height": 1080,
      "r_frame_rate": "30/1",
      "avg_frame_rate": "30/1",
      "time_base": "1/15360",
      "duration_ts": 2073600,
      "duration": "135.000000"
    },
    {
      "index": 1,
      "codec_name": "aac",
      "codec_type": "audio",
      "sample_rate": "48000",
      "channels": 2,
      "channel_layout": "stereo"
    }
  ]
}

关键字段：

  • codec_name：编码格式（h264 = H.264）
  • time_base：时间基（用于计算 PTS）
  • r_frame_rate：真实帧率（30 fps）
  • sample_rate：音频采样率（48000 Hz = 48 kHz）

命令 3：提取第一帧图像

ffmpeg -i movie.mp4 -vframes 1 -f image2 first_frame.jpg

这会保存视频的第一帧为 first_frame.jpg，你可以打开看看解码后的图像长什么样。

🎯 小结：从点击到播放的完整旅程

让我们回顾一下完整流程：

1. 点击播放按钮
   ↓
2. Demuxer 打开文件，分离视频流和音频流
   ↓
3. VideoDecoder 解码视频包 → YUV 帧
   AudioDecoder 解码音频包 → PCM 音频
   ↓
4. AVSyncController 对比音频时钟，决定何时显示视频帧
   ↓
5. Renderer 渲染 YUV 帧到屏幕
   AudioPlayer 播放 PCM 音频到扬声器
   ↓
6. 循环步骤 2-5，直到文件播放完毕

📊 完整流程时序图

sequenceDiagram
    participant User as 用户
    participant Player as 播放器
    participant Demuxer as 解封装
    participant Decoder as 解码器
    participant Sync as 同步器
    participant Render as 渲染器

    User->>Player: 点击播放
    Player->>Demuxer: 打开文件
    Demuxer-->>Player: 流信息

    loop 每一帧
        Player->>Demuxer: 读取 Packet
        Demuxer-->>Decoder: AVPacket
        Decoder->>Decoder: 解码
        Decoder-->>Sync: AVFrame
        Sync->>Sync: 计算显示时机
        Sync-->>Render: 显示帧
        Render->>User: 画面+声音
    end

📚 下一篇预告

下一篇《视频编码原理：为什么 1 小时电影只有几百 MB》，我们将深入探讨：

  • 视频压缩的数学原理
  • I/P/B 帧的含义
  • GOP（关键帧间隔）的作用
  • 码率与画质的平衡

敬请期待！🎬
