什么是 Canvas

Canvas 是 HTML5 中新增的一种标签，表示一个画布，只是图形容器，绘制功能必须使用js来实现。

<!doctype html>
<html lang="zh">
<head>
<meta charset="UTF-8">
<title>基础的HTML5页面</title>
</head>
<body>
	<canvas id="canvas">
            这里是canvas标签，当你的浏览器不支持canvas时，会显示这行文字
	</canvas>
</body>

</html>

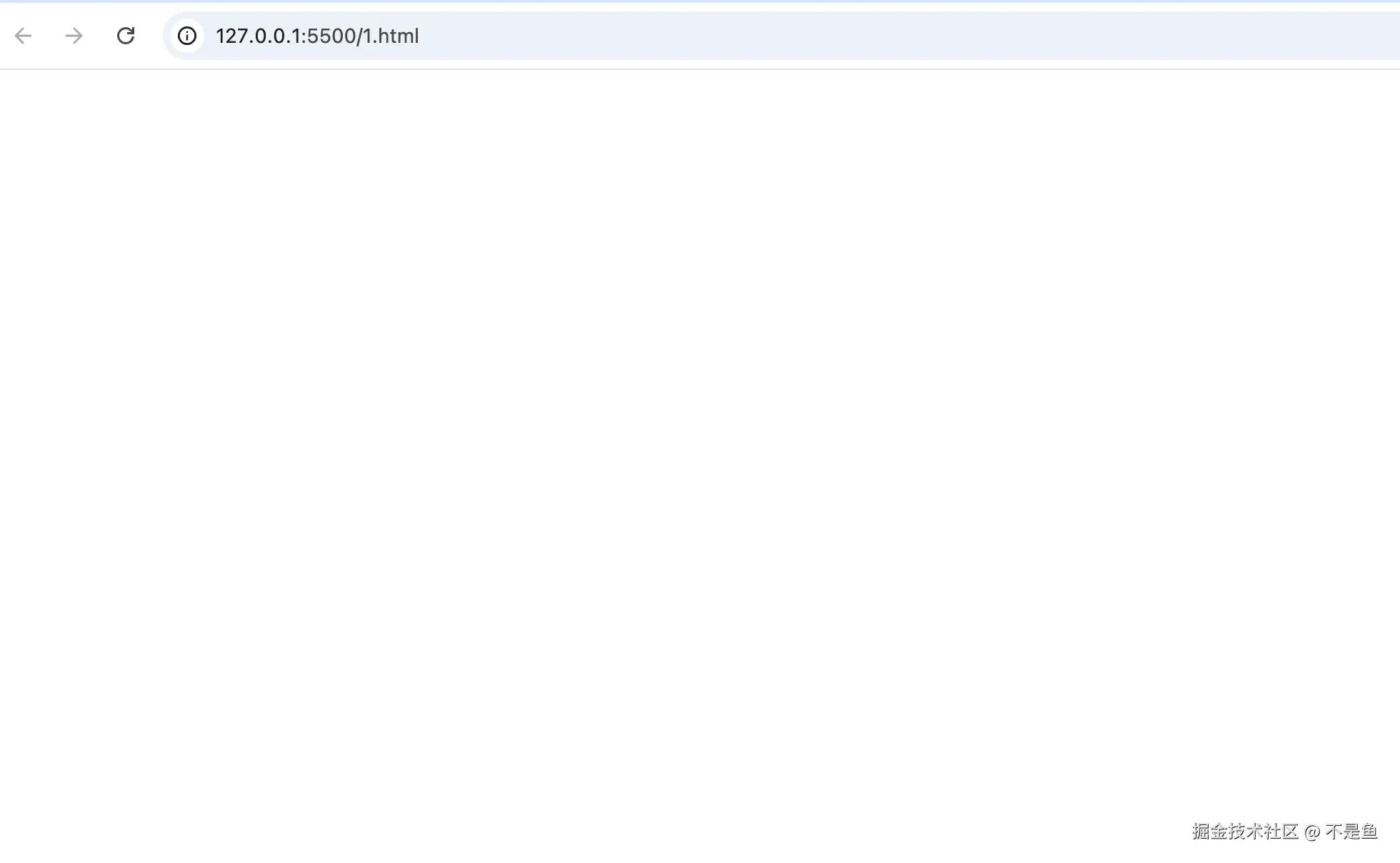

打开后会是一个完全空白的画面，因为canvas本意就是一块画布，画布在html5中是透明的，不可见的。

绘制前的准备

获取 Canvas 对象：

const canvas = document.getElementById('canvas');

获取画笔

const context = canvas.getContext(contextType, contextAttributes?);
const context = canvas.getContext('2d');
const ctx = canvas.getContext('2d', {
  alpha: true,          // 启用透明通道（默认就是true）
});

getContext方法用于获取 Canvas 元素的绘图上下文，来对 Canvas 元素进行绘制操作，通常是 2D 类型，用于二维绘图。第一个参数是必须传的，第二个参数代表配置上下文的行为，不同的上下文的配置属性不同。

2d

属性	说明	默认值
`alpha`	是否包含alpha通道（透明度）	`true`
`colorSpace`	指定渲染上下文的色彩空间（`srgb`或`display-p3`）	`srgb`
`desynchronized`	是否将画布绘制周期与事件循环解耦以减少延迟	`false`
`willReadFrequently`	是否频繁读取像素（用于优化`getImageData()`性能）	`false`

webgl

属性	作用	说明
`alpha`	是否包含alpha通道	和2D一样
`antialias`	是否开启抗锯齿	让图形边缘更平滑
`depth`	是否包含深度缓冲区	用于3D场景的深度检测
`failIfMajorPerformanceCaveat`	性能低时是否创建上下文	`true`：性能差时失败
`powerPreference`	GPU电源偏好	`default`/`high-performance`/`low-power`
`premultipliedAlpha`	是否预混合alpha	用于图像合成
`preserveDrawingBuffer`	是否保存缓冲区	`true`：可以多次读取
`stencil`	是否包含模版缓冲区	用于复杂遮罩效果

小结一下：准备工作就分为三步：

布置画布：通过添加 <canvas> 标签，添加canvas元素
获取画布：通过 <canvas> 标签的id，获得canvas对象
获得画笔：通过canvas对象的getContext("2d") 方法，获得2D环境

绘制线段：

在Canvas中，是基于状态的绘制，所以前面几步都是在确定状态，直到最后一步才会具体绘制。

绘画步骤和现实中画画差不多，可以分为四步：

1. 首先移动画笔至绘画的起始位置

context.moveTo(x, y)
// 将笔画移至 x, y 这个位置，canvas中是以画布的左上角为坐标原点，x轴的正方向向右，y轴的正方向向下

2. 确定第一笔的停止点

context.lineTo(x, y)
// 从上一个笔的停止点，移动至x，y这里

3. 规划好路线后，选择画笔（粗细，颜色，线条等）

因为 Canvas 是基于状态的，所以我们在选择画笔粗细和颜色的同时，其实也是选择了线条的粗细和颜色。

属性	说明	默认值	示例
`context.lineWidth`	线条粗细（宽度），单位是像素	`1.0`	`ctx.lineWidth = 5;`
`context.strokeStyle`	描边颜色/样式（可为颜色、渐变、图案）	`#000000`（黑色）	ctx.strokeStyle = "#AA394C";``ctx.strokeStyle = "red";``ctx.strokeStyle = gradient;
`context.lineCap`	线段末端样式	`"butt"`	`"butt"`（平头） `"round"`（圆头） `"square"`（方头）
`context.lineJoin`	两条线相交处的连接样式	`"miter"`	`"miter"`（尖角） `"round"`（圆角） `"bevel"`（斜角）
`context.miterLimit`	尖角（miter）的最大长度限制（防止过长尖角）	`10`	`ctx.miterLimit = 5;`

4. 进行绘制

确定绘制有两种方法：

context.fill() // 填充
context.stroke() // 描边

5. 画一个线条！

<body>
    <canvas id="myCanvas" style="border: 1px solid black;"></canvas>
    <script>
        const canvas = document.getElementById('myCanvas');
        const ctx = canvas.getContext('2d');

        ctx.moveTo(0, 0);
        ctx.lineTo(100, 100);

        ctx.lineWidth = 10;
        ctx.strokeStyle = 'red';

        ctx.stroke();
    </script>
</body>

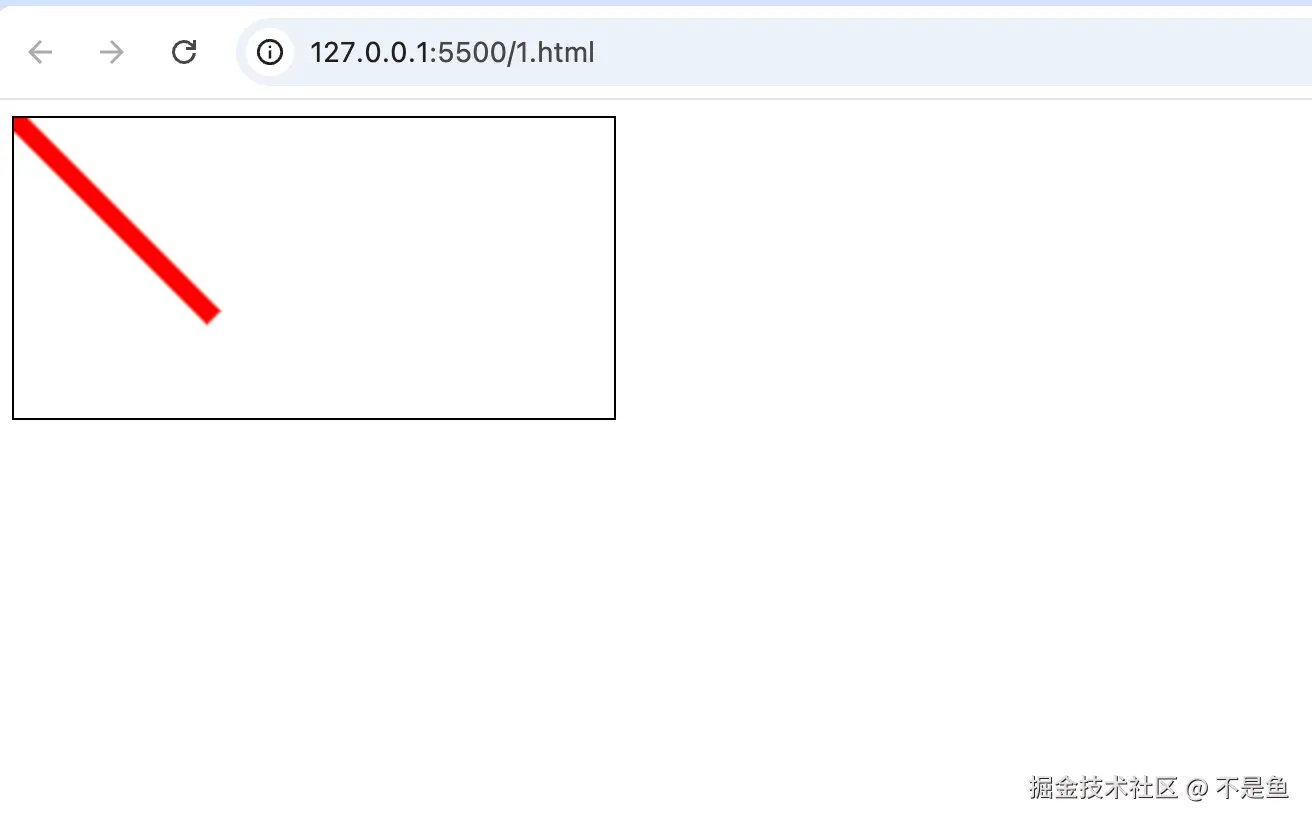

一条红色的线条就画好了。但是我们现在只给 Canvas 设置了边框，那它的宽高是从哪来的呢？

这是浏览器默认给 Canvas 分配的尺寸 300x150 像素的画布。如果我们要自己设置 Canvas 宽高的话有两种方法

通过标签内部设置

 <canvas id="myCanvas" style="border: 1px solid black;" width = "500" height = "500"></canvas>

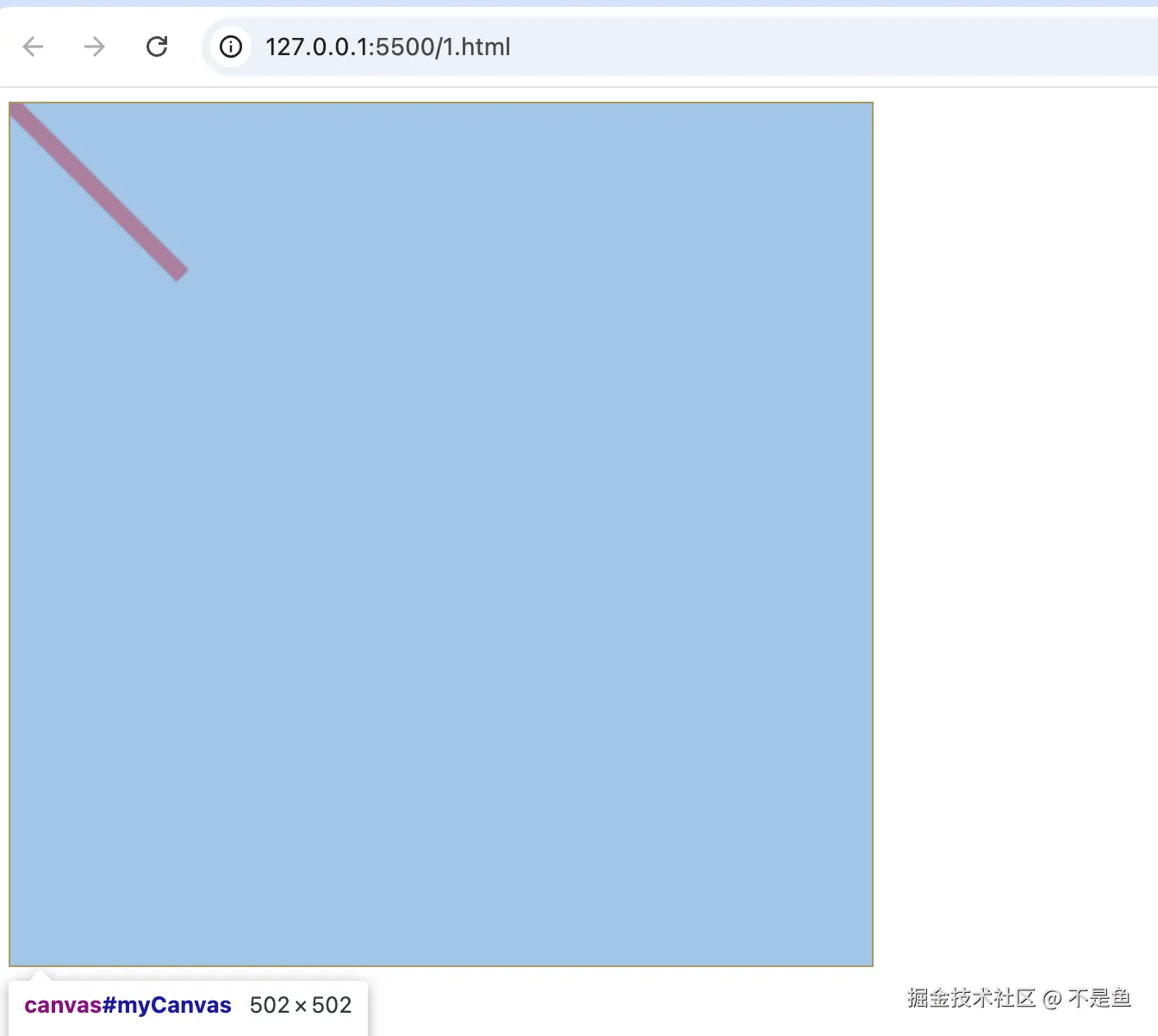

通过 JS 设置

const canvas = document.getElementById('myCanvas');

canvas.width = 500;
canvas.height = 500;

这两种方式设置的宽高是等效的

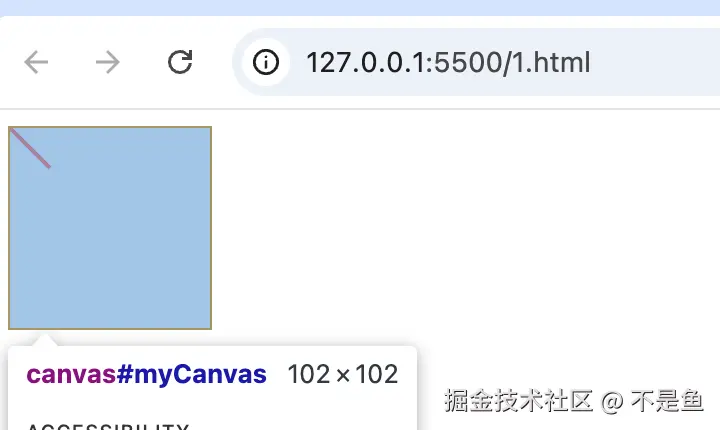

这里有一个特别需要注意的点：我们设置的是画布的物理宽高，也就是 Canvas 元素的真实宽高，并不是通过 Css 设置的样式宽高，如果我们通过 Css 设置了 Canvas 的宽高，效果其实是在物理宽高的基础上进行了等比的缩小或者拉伸

<canvas id="myCanvas"
    style="border: 1px solid black; width: 100px; height: 100px;" width="500" height="500">
</canvas>

线条组成图形

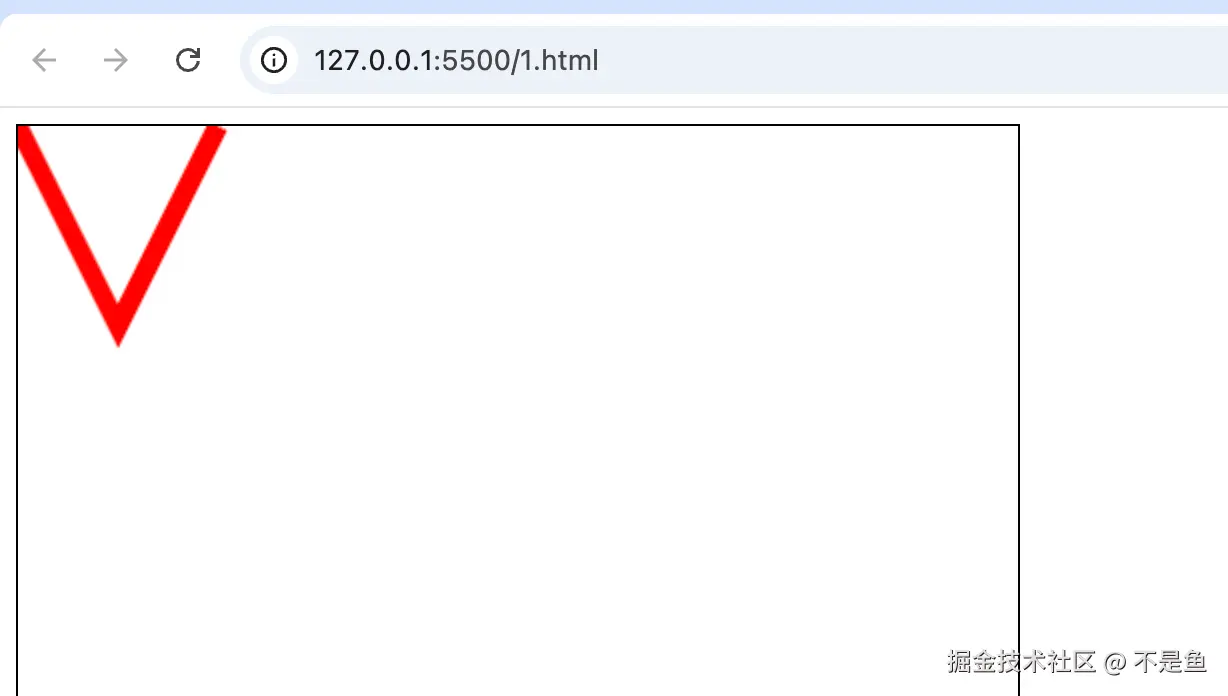

绘制折线

当我们学会绘制线条后，就可以用线条来组成图形了，方法其实很简单，就是复用上文用过的lineTo() 方法即可：

    ctx.moveTo(0, 0);
    ctx.lineTo(50, 100);
    ctx.lineTo(100, 0);

    ctx.lineWidth = 10;
    ctx.strokeStyle = 'red';

    ctx.stroke();

绘制多条折线

如果需要绘制多条不连接的线条，只需在绘制完一次后，再重新移动画笔，重新绘制一次即可

        ctx.moveTo(0, 0);
        ctx.lineTo(50, 100);
        ctx.lineTo(100, 0);
        ctx.lineWidth = 10;
        ctx.strokeStyle = 'red';
        ctx.stroke();

        ctx.moveTo(100, 0);
        ctx.lineTo(150, 100);
        ctx.lineTo(200, 0);
        ctx.lineWidth = 10;
        ctx.strokeStyle = 'blue';
        ctx.stroke();

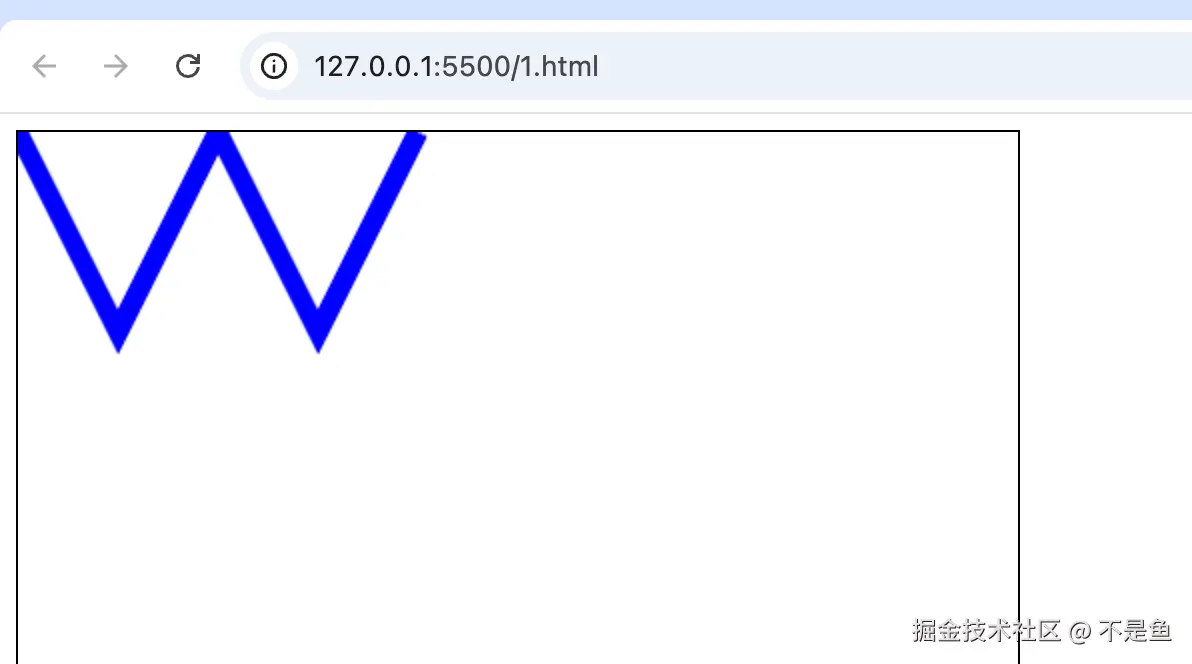

诶？这是不是很奇怪，明明是先红色再蓝色，为什么就全变为蓝色了呢？是因为上文说过的 Canvas 是基于状态绘制的。我们每次使用stroke() 时，它都会把之前设置的状态再次绘制一遍，第一次stroke时会绘制一条红色折线，第二次stroke时，会再次重新绘制之前那条红色的折线，但是画笔已经变为蓝色的了，所以画出的折线全是蓝色的。

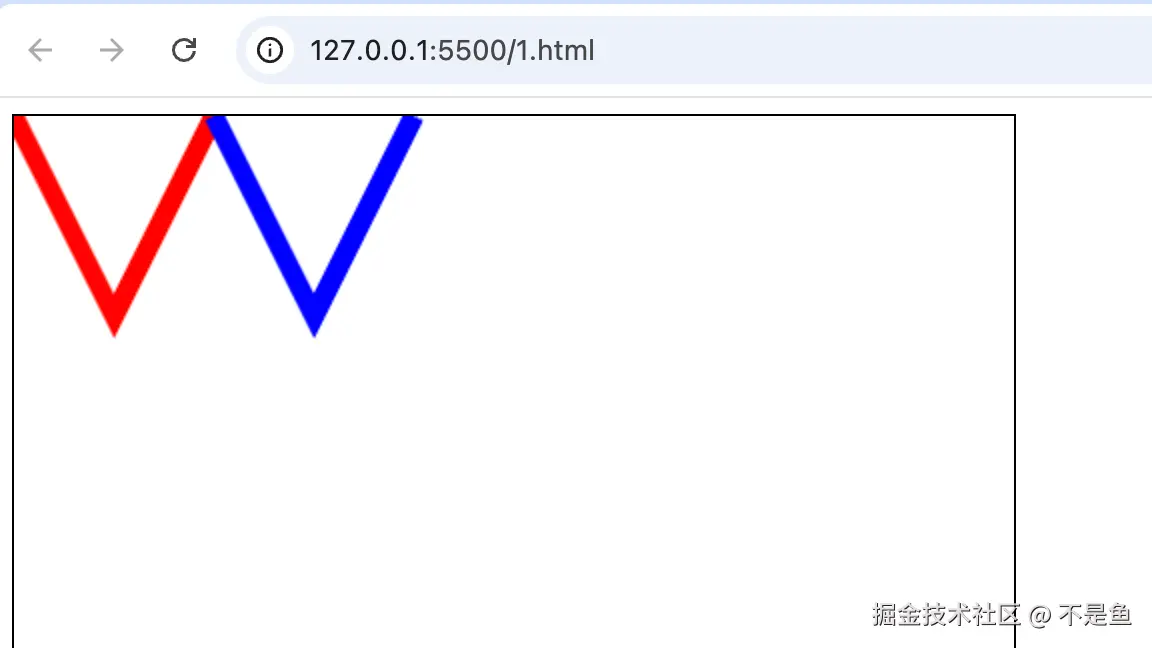

为了解决这个问题，我们需要在每次重新绘制时加上beginPath()，这个 API 代表下次绘制的起始处为beginPath()之后的代码。

        ctx.moveTo(0, 0);
        ctx.lineTo(50, 100);
        ctx.lineTo(100, 0);
        ctx.lineWidth = 10;
        ctx.strokeStyle = 'red';
        ctx.stroke();

        ctx.beginPath(); // 重新定义起始位置
        ctx.moveTo(100, 0);
        ctx.lineTo(150, 100);
        ctx.lineTo(200, 0);
        ctx.lineWidth = 10;
        ctx.strokeStyle = 'blue';
        ctx.stroke();

绘制矩形

我们先使用绘制线条的方式绘制一个矩形

        // 绘制一个矩形
        ctx.beginPath();
        ctx.moveTo(50,50);
        ctx.lineTo(100,50);
        ctx.lineTo(100,100);
        ctx.lineTo(50,100);
        ctx.lineTo(50,50);

        ctx.lineWidth = 5;
        ctx.strokeStyle = "black";

        ctx.stroke();

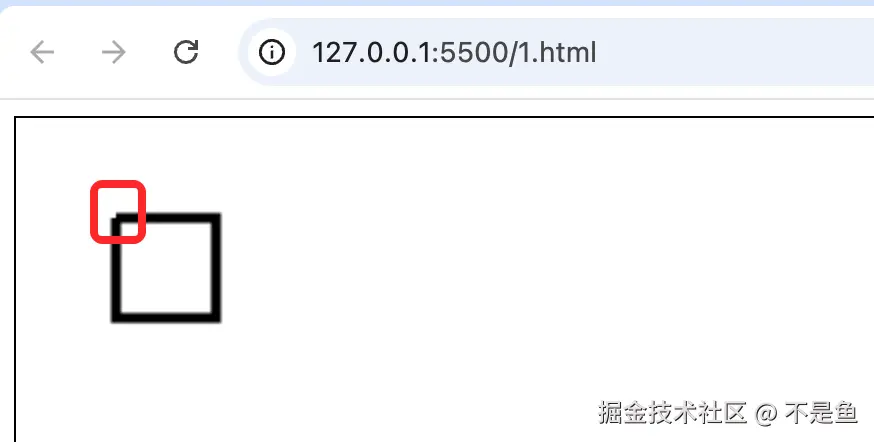

会发现此时最后一笔画时有一个小缺口，这种情况是因为我们设置了lineWidth导致的，如果是默认笔触为1的话是不会有问题的，但是如果笔触越大，线条越宽，这个小缺口就会越明显。此时需要使用closePath()闭合图形。

        // 绘制一个矩形
        ctx.beginPath();
        ctx.moveTo(50,50);
        ctx.lineTo(100,50);
        ctx.lineTo(100,100);
        ctx.lineTo(50,100);
        // ctx.lineTo(50,50); // 最后一笔可以不画
        ctx.closePath();

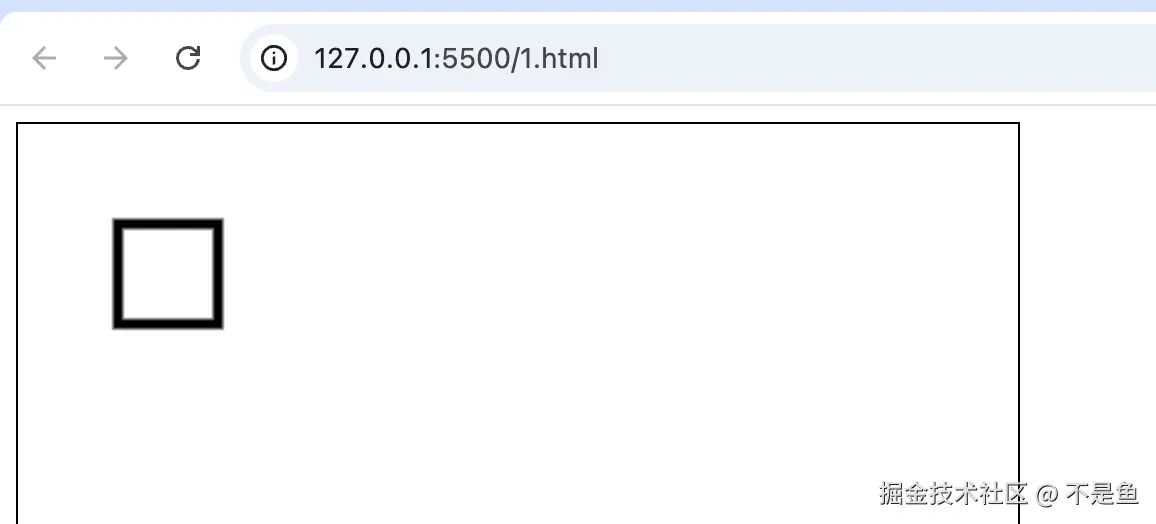

所以我们在绘制图形时需要使用beginPath()和 closePath()包裹起来。

给矩形上色

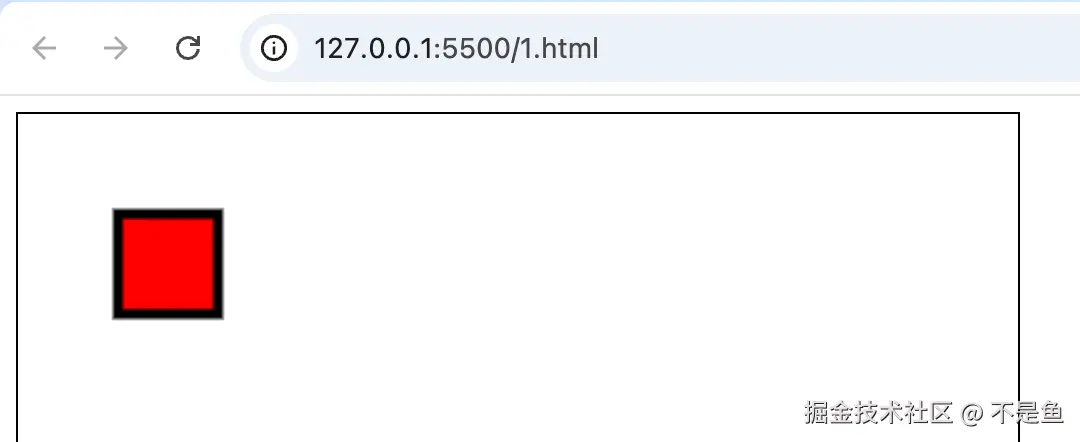

上文中有提过绘制的两种方法分别是stroke()和fill()，我们需要使用fill()方法给矩形上色。和使用stroke前相同，我们需要先给它设置好属性。

        ctx.beginPath();
        ctx.moveTo(50,50);
        ctx.lineTo(100,50);
        ctx.lineTo(100,100);
        ctx.lineTo(50,100);
        ctx.closePath();

        ctx.lineWidth = 5;
        ctx.strokeStyle = "black";

        ctx.fillStyle = "red";

        ctx.fill();
        ctx.stroke();

使用`rect()`方法绘制矩形

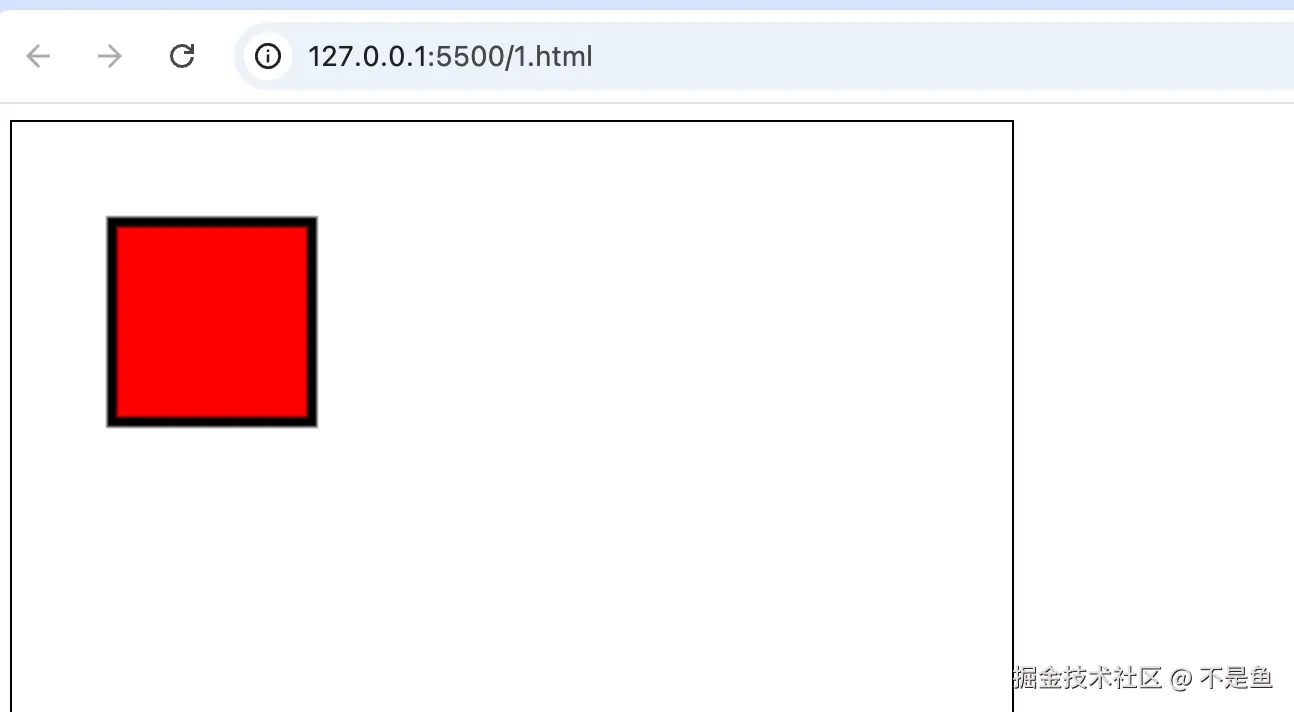

由于矩形是常用的图形，所以 Canvas API 封装好了一个定义矩形位置信息的方法，这个方法接受四个参数，分别表示矩形的起点坐标和宽高。

        ctx.rect(x,y,width,height);

        ctx.beginPath();
        ctx.rect(50,50,100,100);

        ctx.lineWidth = 5;
        ctx.strokeStyle = "black";
        ctx.fillStyle = "red";

        ctx.fill();
        ctx.stroke();

今天 Canvas 的学习就到这啦
