Android 自定义 View 实践：一个可缩放、可滚动、可拖拽的日程看板

🚀 打造可交互日程看板：Android 自定义 View 的拖拽、缩放与惯性滚动实现

在 Android 应用开发中，当涉及到复杂的日程管理、排班或时间轴展示时，原生的组件往往难以满足需求。本文将解析如何通过自定义 View 来实现一个功能完备的日程看板：AppointmentBoardView。它不仅支持基础的网格绘制、横向滚动和双指缩放，还实现了复杂的日程拖拽、占位符显示以及拖拽回调拦截。

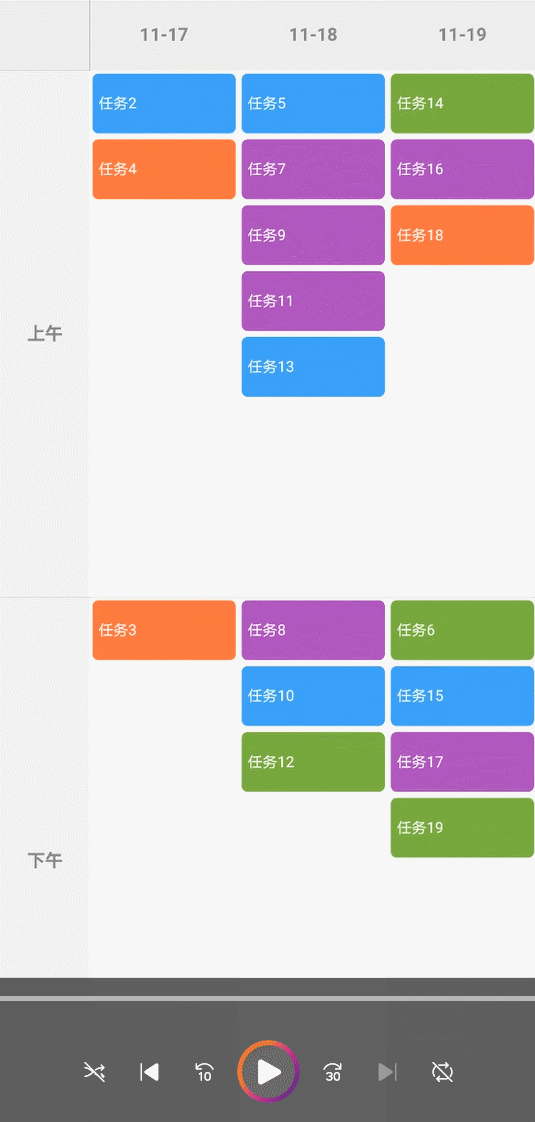

🌟效果一览

🌟 核心功能

我们实现的 AppointmentBoardView 具备以下关键特性：

1. 网格与固定列绘制：绘制日期表头、固定的“上午/下午”时间列，以及可滚动的日期网格。
2. 双指缩放：通过 ScaleGestureDetector 动态调整可见日期数量，实现平滑的缩放体验。
3. 横向滚动与惯性：通过 GestureDetector 和 OverScroller 实现流畅的横向滚动和惯性滑动效果。
4. 日程拖拽与重排：支持长按日程并拖动到新的日期和时段，实时显示占位符，并在放下时完成数据更新。
5. 拖拽回调与拦截：提供回调接口，允许业务层在数据变更前进行拦截（如权限检查），并在成功后进行数据同步。

---

💻 关键实现细节分析

1. 数据结构 (Appointment)

我们用一个简单的数据类来承载日程信息：

data class Appointment(
    val id: Int,
    var dayOffset: Int, // 日期偏移量 (0..N)
    var period: Int,    // 0: 上午, 1: 下午
    val name: String,
    var color: Int
)

2. 绘制优化 (onDraw)

为了提升性能，我们采取了以下优化措施：

• 预创建 Paint 对象：将所有 Paint 对象的初始化放入 init 块中，避免在 onDraw 中频繁创建。
• 尺寸单位转换：使用 dpToPx 和 spToPx 辅助方法，确保所有尺寸（如 headerHeight、leftColumnWidth）都已转换为像素，实现适配。
• 裁剪 (withClip) ：在绘制可滚动的日程项时，使用 canvas.withClip() 限制绘制区域，避免绘制到左侧固定列上。
• 局部绘制判断：在 drawGrid 和 drawAppointments 中，判断当前列是否在可见区域内，不在则直接跳过，减少绘制工作量。

3. 双指缩放 (ScaleGestureDetector)

缩放逻辑的核心在于如何根据缩放因子调整可见天数 (daysShownFloat)，并重新计算列宽 (colWidth)。

// AppointmentBoardView.kt (部分代码)
private inner class ScaleListener : ScaleGestureDetector.SimpleOnScaleGestureListener() {
    override fun onScale(detector: ScaleGestureDetector): Boolean {
        // ... 减缓缩放因子
        var factor = 1 + (detector.scaleFactor - 1) * 0.5f

        // 反比例调整可见天数 (factor越大，daysShownFloat越小)
        daysShownFloat = (daysShownFloat / factor).coerceIn(minDays.toFloat(), maxDays.toFloat())
        updateColWidth()

        // 保持缩放焦点不变：重新计算 offsetX
        val focusX = detector.focusX
        val relFocusX = focusX - leftColumnWidth
        offsetX = ((offsetX + relFocusX) * (colWidth / oldColWidth) - relFocusX)
        // ... 约束 offsetX

        postInvalidateOnAnimation()
        return true
    }
}

4. 滚动与惯性 (GestureDetector & OverScroller)

我们使用 GestureDetector.SimpleOnGestureListener 来处理滑动事件，并结合 OverScroller 实现惯性滚动：

1. 滚动 (onScroll) ：直接根据滑动距离更新 offsetX。
2. 惯性 (onFling) ：计算惯性速度，启动 scroller.fling()。
3. 驱动重绘 (computeScroll) ：在每一帧调用，从 scroller 中取出新的 offsetX，并请求下一帧重绘。

// AppointmentBoardView.kt (onFling & computeScroll)
override fun onFling(...) {
    // ... 启动 OverScroller 计算惯性数据
    scroller.fling(
        offsetX.roundToInt(), 0, (-velocityX).roundToInt(), 0,
        0, maxX.roundToInt(), 0, 0
    )
    postInvalidateOnAnimation() // 启动动画循环
    return true
}

override fun computeScroll() {
    if (scroller.computeScrollOffset()) {
        offsetX = scroller.currX.toFloat().coerceIn(0f, reCalculateMaxX())
        postInvalidateOnAnimation() // 持续驱动重绘
    }
}

5. 日程拖拽与占位符

日程拖拽是本视图最复杂的部分。

a. 启动拖拽 (onLongPress)

通过 findAppointmentAt(e.x, e.y) 找到被长按的日程，并记录：

• draggedAppointment：被拖动的日程对象。
• originalDayOffset, originalPeriod：原始位置，用于取消或数据回滚。
• dragOffsetX, dragOffsetY：Item 左上角到点击点的偏移量，确保拖动时 Item 随着手指移动，而不是 Item 的中心。

b. 实时更新占位符 (updatePlaceholder / ACTION_MOVE)

在 onTouchEvent 的 ACTION_MOVE 中，我们调用 updatePlaceholder(x, y)：

1. 确定目标单元格 (Cell) ：通过手指的 x 和 y 坐标，结合当前的 offsetX 和 colWidth，计算出新的 (newDay, newPeriod)。
2. 确定插入索引 (Index) ：通过手指在 Cell 中的相对 Y 坐标，结合每个 Item 的高度 itemH，计算出新的 placeholderIndex。
3. 约束索引：placeholderIndex 不能超过当前目标 Cell 中非拖动中日程的数量。

c. 绘制占位符

在 drawAppointments 逻辑中，我们遍历 Cell 内的日程列表。如果检测到当前索引与 placeholderIndex 相等，则先绘制一个半透明的矩形作为占位符 (drawPlaceholder)，然后继续绘制正常的日程，从而实现占位符实时插入的效果。

d. 拖拽放下 (handleDrop)

在 ACTION_UP 时调用 handleDrop()：

1. 拦截：调用 onBeforeAppointmentDropListener 检查是否允许放下。
2. 数据变更：如果允许，首先从列表中删除被拖动日程，然后根据 placeholderIndex 将其插入到目标 Cell 中正确的位置，并更新 appt.dayOffset 和 appt.period。
3. 回调：成功后，调用 onAppointmentMovedListener 通知业务层进行数据同步。
4. 取消：如果拦截返回 false 或目标位置无效/相同，则不进行任何数据变更，日程自动回到原位。

6. 扩展性：拖拽回调与拦截

通过新增两个 Lambda 接口，我们极大地增强了组件的扩展性和健壮性：

// AppointmentBoardView.kt (回调接口)
var onBeforeAppointmentDropListener: ((
    appointment: Appointment,
    newDayOffset: Int,
    newPeriod: Int,
    newIndex: Int
) -> Boolean)? = null

var onAppointmentMovedListener: ((
    appointment: Appointment,
    oldDayOffset: Int,
    oldPeriod: Int
) -> Unit)? = null

---

🛠️ 总结与展望

通过将绘制、手势识别、惯性动画和拖拽逻辑进行清晰的分层，我们成功实现了一个高度可定制且功能强大的日程看板视图。

核心组件	作用	负责功能
onDraw	绘制	网格、表头、左侧固定列、日程项、拖动阴影、占位符
GestureDetector	手势识别	onScroll (平移), onFling (惯性), onLongPress (启动拖拽)
ScaleGestureDetector	缩放	onScale (双指缩放，调整列宽)
OverScroller	惯性动画	onFling 启动，computeScroll 驱动

这个自定义 View 为处理复杂日程排布提供了坚实的基础，您可以基于此进一步扩展，例如增加日程点击事件、多选拖拽、或不同 Item 类型的支持。
