MySQL事务原理与底层实现
版本说明：本文基于MySQL 8.x版本，内容涵盖InnoDB存储引擎的事务实现机制。
一、事务的基本概念与重要性
在Java后端开发中，我们习惯通过@Transactional注解或PlatformTransactionManager编程式开启事务，但真正理解事务，必须向下穿透到数据库内核层面。事务并非某个单一技术组件，而是一套协同工作的机制体系，它代表一个逻辑工作单元，由一系列相关的数据库操作组成。这些操作作为一个不可分割的整体，要么全部成功执行，要么全部失败回滚。事务机制是保证数据一致性、完整性和可靠性的关键技术基础。
经典事务示例：银行转账操作
-- 转账事务：从账户A向账户B转账100元
START TRANSACTION;
-- 检查账户A余额是否充足
SELECT balance INTO @current_balance FROM accounts WHERE account_id = 1;
IF @current_balance >= 100 THEN
-- 扣减账户A余额
UPDATE accounts SET balance = balance - 100 WHERE account_id = 1;
-- 增加账户B余额
UPDATE accounts SET balance = balance + 100 WHERE account_id = 2;
-- 记录交易日志
INSERT INTO transaction_log(from_account, to_account, amount, timestamp)
VALUES (1, 2, 100, NOW());
COMMIT; -- 所有操作成功，提交事务
ELSE
ROLLBACK; -- 余额不足，回滚事务
END IF;
二、ACID原则的底层实现机制
核心要点：
- 原子性：由
undo log保障，支持回滚与MVCC； - 持久性：由
redo log + WAL + checkpoint保障，双1配置是生产底线； - 隔离性：
MVCC实现高效读，锁保障写安全；RR非完全串行化，需警惕幻读； - 一致性：是ACID的终点，需应用层（
@Transactional）与数据库层协同设计。
2.1 原子性（Atomicity）
原子性确保事务中的操作要么全部成功，要么全部失败，其核心实现依赖于 undo log（回滚日志）。
InnoDB在执行每条DML语句前，会先将该操作的逆向信息写入undo log，再修改内存中的数据页。当事务提交时，undo log不会立即删除，而是标记为“可清理”；当事务回滚时，系统则依据undo log中的记录逆序执行恢复动作。

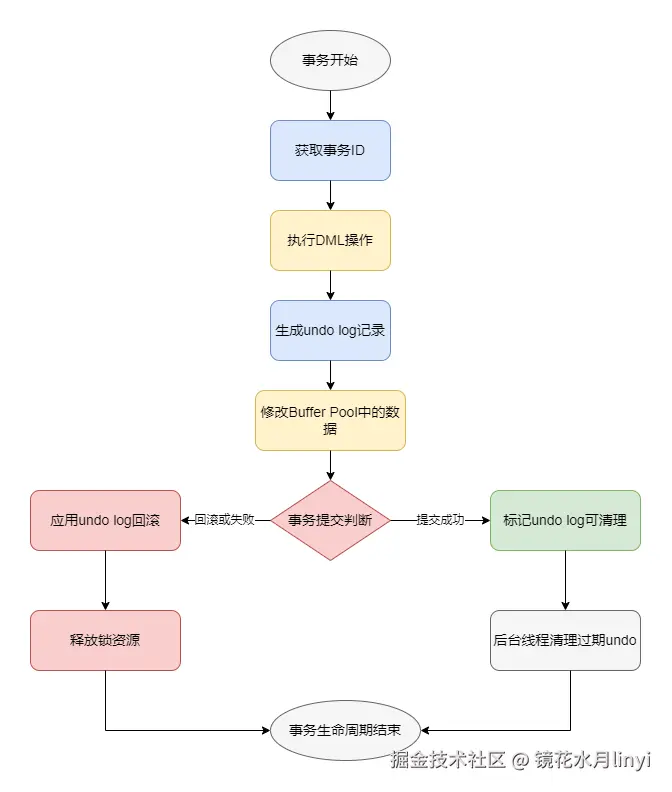

undo log的详细工作机制：
说明：该流程图揭示了原子性的实现根基——无论提交或回滚，系统均有明确路径：提交时仅标记undo待清理；失败时则逆序回放undo log，确保数据回归初始状态。
以一条UPDATE语句为例，其undo log记录的结构如下：
-- 以UPDATE操作为例的undo log记录
-- 原始数据: id=1, name='张三', balance=5000
-- 执行UPDATE语句：
UPDATE accounts SET balance = 4500 WHERE id = 1;
-- 生成的undo log包含：
-- 1. 事务ID: trx_id = 1001
-- 2. 回滚指针: roll_ptr = 0x123xxx
-- 3. 旧值记录:
-- 表空间: tablespace_id = 5
-- 记录位置: page_no = 123, offset = 456
-- 旧数据: balance = 5000
-- 4. 回滚SQL:
-- UPDATE accounts SET balance = 5000
-- WHERE id = 1 AND trx_id = 1001;
注意：undo log中的"回滚SQL"并非真实存储SQL文本，而是以物理+逻辑混合形式记录页偏移、字段偏移与旧值，确保回滚高效可靠。
生产实践：实际undo log以二进制格式存储在undo tablespace中（MySQL 8.0+ 默认独立表空间），支持purge线程异步清理。生产环境中，监控
innodb_undo_tablespaces参数，避免undo log膨胀导致空间不足。可通过SHOW ENGINE INNODB STATUS查看undo log使用情况。
2.2 持久性（Durability）
持久性确保一旦事务提交，其对数据的修改就是永久性的，即使系统崩溃也不会丢失。InnoDB通过 redo log（重做日志） 与 WAL（Write-Ahead Logging） 机制实现此目标。
WAL原则要求：任何数据页修改必须先写日志，再改内存页。redo log采用循环写入的物理日志格式，记录的是“将某页某偏移处的N字节改为XXX”，而非SQL语义，因此重放速度极快。
redo log的完整工作流程：
sequenceDiagram
participant Client as 客户端
participant Server as MySQL Server
participant LogBuffer as redo log buffer<br/>(内存)
participant LogFile as redo log file<br/>(磁盘)
participant BufferPool as Buffer Pool<br/>(内存)
participant DataFile as 数据文件<br/>(磁盘)
participant Checkpointer as 后台线程<br/>(Checkpointer)
Client->>Server: 发起事务修改请求（DML）
activate Server
Server->>LogBuffer: 写入 redo log（mini-transaction）
Note right of LogBuffer: 日志先入内存 buffer
Server->>BufferPool: 应用修改（脏页生成）
Note right of BufferPool: 数据页变“脏”，未落盘
Server->>Client: 事务提交成功（2PC 后）
deactivate Server
Note over LogBuffer,LogFile: 触发刷盘条件：<br/>• log buffer ≥ innodb_log_buffer_size/2<br/>• 事务提交（sync_binlog=1等）<br/>• 后台每秒刷一次
LogBuffer->>LogFile: 后台线程刷 redo 日志到磁盘
Note right of LogFile: fsync() 保证持久性
Note over BufferPool,DataFile: Checkpoint 机制：<br/>• LSN 推进<br/>• 脏页比例过高<br/>• 脏页存活过久
Checkpointer->>BufferPool: 扫描脏页
Checkpointer->>DataFile: 异步刷脏页到数据文件
Note right of DataFile: 可能早于/晚于 redo commit，<br/>崩溃恢复靠 redo 重做
DataFile-->>Client: 数据最终持久化完成（异步）
关键配置参数详解：
-- 查看redo log相关配置
SHOW VARIABLES LIKE 'innodb_log%';
-- 重要参数说明：
-- innodb_log_file_size: 每个redo log文件大小，建议设置1-2GB
-- innodb_log_files_in_group: redo log文件数量，通常为2-4个
-- innodb_log_buffer_size: redo log缓冲区大小，建议16-64MB
-- 持久性保证配置
SHOW VARIABLES LIKE 'innodb_flush_log_at_trx_commit';
-- 参数值说明：
-- 1: 最高安全级别，每次提交都刷盘，保证零数据丢失（金融系统标准配置）
-- 2: 折中方案，日志写入OS缓存，每秒刷盘一次（大多数OLTP系统的推荐选择）
-- 0: 最高性能，每秒由后台线程刷盘一次（仅适用于可接受数据丢失的场景）
-- 生产建议：对于高并发系统，结合group commit机制（innodb_log_write_ahead_size）优化redo log写入
-- 通过SHOW ENGINE INNODB STATUS监控redo log等待时间
-- MySQL 8.0+支持redo log加密，可通过innodb_redo_log_encrypt启用
checkpoint机制详解： Checkpoint是InnoDB的重要机制，用于定期将内存中的脏页刷新到磁盘，并推进redo log的清理点。
- 模糊检查点（Fuzzy Checkpoint）：渐进式刷盘，只确保某个LSN之前的修改已持久化，是正常运行时的默认方式
- Sharp检查点：确保所有脏页都刷盘，用于关闭实例、切换redo log文件等场景，会阻塞用户操作
- 检查点算法：基于LRU列表和Flush列表进行智能刷盘，由Page Cleaner线程执行
- 监控指标：通过
SHOW ENGINE INNODB STATUS中的Log sequence number和Last checkpoint at差值评估checkpoint压力
2.3 隔离性（Isolation）
隔离性通过锁机制和多版本并发控制（MVCC） 共同实现，确保并发事务之间相互隔离。

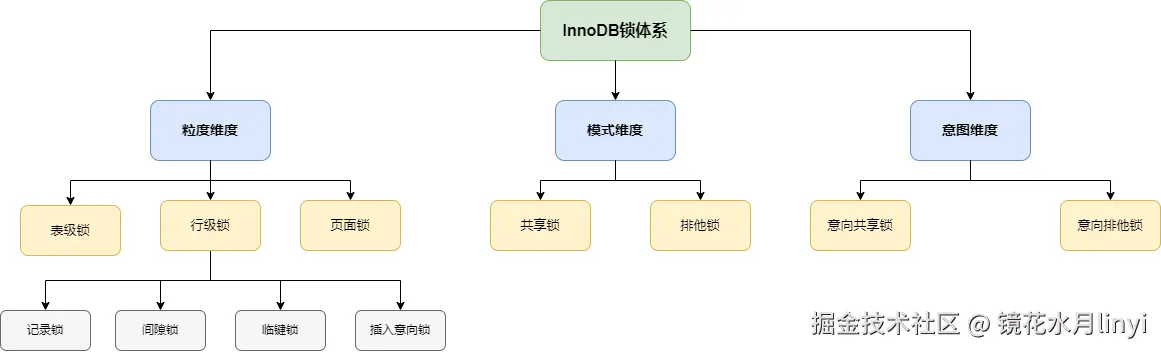

锁机制详细分类：
说明：InnoDB主要依赖行级锁实现高并发，页面锁在InnoDB中罕见。AUTO-INC锁用于自增列，MDL（元数据锁）在DDL操作中常见，是DDL与DML冲突的常见原因。
其中，行级锁是InnoDB高并发能力的核心。其加锁行为高度依赖查询条件与索引设计。例如，对主键等值查询：
-- 基于主键的等值查询，加记录锁
SELECT * FROM users WHERE id = 1 FOR UPDATE;
仅锁定id=1这一行；但对非唯一索引范围查询：
-- 非唯一索引范围查询，加临键锁（记录锁 + 间隙锁）
SELECT * FROM orders WHERE amount > 100 FOR UPDATE;
不仅锁定现有满足条件的记录，还锁定其右侧间隙（如(100, +∞)），防止其他事务插入新记录——即防止幻读。
MVCC与锁的协同关系明确：
- 快照读（如普通
SELECT）：优先使用MVCC，读取历史版本，无锁，依赖undo log构建版本链； - 当前读（如
SELECT ... FOR UPDATE、UPDATE、DELETE）：读取最新已提交版本，并加锁，确保写操作的独占性。 - 写操作：必须加锁，确保数据修改的独占性
- 冲突检测：通过锁机制防止写-写冲突
- 版本管理：通过undo log维护多版本数据
注意：InnoDB的乐观锁（如基于版本号的CAS操作）是应用层实现，非数据库内核机制。
意向锁作用示例：
-- 事务1：加行级X锁，自动在表上加IX锁
SELECT * FROM users WHERE id=1 FOR UPDATE;
-- 事务2：尝试加表级S锁
LOCK TABLES users READ;
-- 由于检测到表上存在IX锁，直接判断冲突，无需逐行检查
-- 大幅提升加锁效率
这种设计使InnoDB在保证强一致性的同时，最大化读吞吐能力。
2.4 一致性（Consistency）
一致性是ACID的最终目标，需由原子性、持久性、隔离性共同保障，并依赖数据库的完整性约束体系。
完整性约束包括：
- 实体完整性：主键唯一且非空；
- 参照完整性：外键关联一致性；
- 域完整性：数据类型、非空、检查约束；
- 用户定义完整性：通过触发器、存储过程实现业务规则。
一致性保障存在三个层次：
- 语句级：单条SQL执行具有原子性；
- 事务级：整个事务提交/回滚具有原子性；
- 系统级：崩溃恢复后数据库恢复至一致状态。
在Java应用中，@Transactional注解本身只保障事务级一致性，若业务规则涉及跨库、跨服务，则需引入分布式事务方案保障全局一致性：
- XA协议：MySQL原生支持，但性能较差，适合对一致性要求极高的场景
- Seata AT/TCC模式：适合微服务架构下的分布式事务
- Saga模式：适合长事务场景，通过补偿机制实现最终一致性
- 消息队列：如RocketMQ事务消息，实现最终一致性，避免强一致性开销
生产建议：在微服务架构中，优先使用Saga模式或消息队列实现最终一致性，避免分布式强一致性带来的性能开销和可用性降低。
三、事务隔离级别与并发问题深度分析
3.1 四种隔离级别的技术对比
| 隔离级别 | 脏读 | 不可重复读 | 幻读 | 实现机制 |
|---|---|---|---|---|
| 读未提交 | ❌ | ❌ | ❌ | 无锁读取最新数据 |
| 读已提交(RC) | ✅ | ❌ | ❌ | MVCC+行锁，语句级快照 |
| 可重复读(RR) | ✅ | ✅ | ⚠️ 部分避免 | MVCC+间隙锁，事务级快照 |
| 串行化 | ✅ | ✅ | ✅ | 表级锁，完全串行化 |
符号说明：✅表示避免该问题，❌表示可能发生，⚠️表示部分避免。
重要提示：
- RR级别通过Next-Key Lock避免多数幻读，但对纯快照读（如无FOR UPDATE的范围查询）仍可能发生
- 串行化级别性能最低，仅用于极端一致性需求场景
- MySQL默认RR级别，与Oracle（默认RC）不同，需特别注意
- 使用
INSERT ... ON DUPLICATE KEY UPDATE时仍可能出现幻读，需显式通过SELECT ... FOR UPDATE加锁
3.2 并发问题技术详解
脏读（Dirty Read）
脏读发生在一个事务读取了另一个未提交事务修改的数据。
技术场景再现：
-- 时间点T1：事务A开始并修改数据
START TRANSACTION;
UPDATE products SET stock = stock - 10 WHERE id = 1;
-- 此时stock从100变为90，但未提交
-- 时间点T2：事务B读取数据
START TRANSACTION;
SELECT stock FROM products WHERE id = 1;
-- 事务B读取到90（脏数据）
-- 时间点T3：事务A回滚
ROLLBACK;
-- stock恢复为100，但事务B已基于90进行了业务处理
-- 时间点T4：事务B提交
COMMIT;
-- 此时事务B使用了不存在的数据90
注意：将隔离级别提升至RC或者更高可以解决。
不可重复读（Non-repeatable Read）
在同一事务中，多次读取同一数据返回不同结果。
技术场景深度分析：
-- 事务A：银行余额验证事务
START TRANSACTION;
-- 第一次查询：检查余额
SELECT balance INTO @balance1 FROM accounts WHERE id = 1;
-- 返回1000元，事务A基于此进行业务逻辑判断
-- 此时事务B执行并提交：
START TRANSACTION;
UPDATE accounts SET balance = balance - 200 WHERE id = 1;
COMMIT;
-- 余额变为800元
-- 事务A第二次查询：验证余额一致性
SELECT balance INTO @balance2 FROM accounts WHERE id = 1;
-- 返回800元，与第一次查询结果不一致！
注意：RC级别下此现象正常；RR级别则通过事务级ReadView避免——首次查询即生成快照，后续查询复用，结果一致。
幻读（Phantom Read）
在同一事务中，多次查询返回不同的记录集合。
技术场景深度解析：
-- 事务A：生成月度销售报告
START TRANSACTION;
-- 第一次查询：获取当前订单数量
SELECT COUNT(*) INTO @order_count FROM orders
WHERE order_date >= '2025-01-01' AND order_date < '2025-02-01';
-- 返回500个订单
-- 此时事务B插入新订单并提交：
START TRANSACTION;
INSERT INTO orders(user_id, amount, order_date)
VALUES (1001, 500.00, '2025-01-15');
COMMIT;
-- 事务A第二次查询：验证数据一致性
SELECT COUNT(*) INTO @order_count2 FROM orders
WHERE order_date >= '2025-01-01' AND order_date < '2025-02-01';
-- 返回501个订单，出现幻行！
**注意：**RR级别下，对范围查询加临建锁(Next-Key Lock)可以防止幻读
-- 使用SELECT ... FOR UPDATE加临键锁
START TRANSACTION;
SELECT COUNT(*) FROM orders
WHERE order_date >= '2025-01-01' AND order_date < '2025-02-01'
FOR UPDATE;
-- 此时(‘2025-01-01’, ‘2025-02-01’)区间被锁定，插入被阻塞
四、MVCC（多版本并发控制）技术深度解析
4.1 MVCC架构核心组件
数据行物理结构：
| 字段名 | 大小 | 说明 |
|---|---|---|
| DB_ROW_ID | 6字节 | 行ID（无主键时生成） |
| DB_TRX_ID | 6字节 | 最近修改事务ID |
| DB_ROLL_PTR | 7字节 | 回滚指针指向undo log |
| 用户数据 | 可变 | 实际存储的用户数据 |
当一行被多次修改时，各版本通过DB_ROLL_PTR形成版本链，并由undo log保存旧值：
graph LR
A[当前版本] --> B[旧版本1]
B --> C[旧版本2]
C --> D[旧版本N]
D --> E[初始版本]
A -->|DB_ROLL_PTR| F[undo log记录1]
B -->|DB_ROLL_PTR| G[undo log记录2]
C -->|DB_ROLL_PTR| H[undo log记录N]
该结构使InnoDB能为不同事务提供各自时间点的数据快照，实现无锁读。
Purge机制：旧版本数据通过background purge线程异步清理。可通过
SHOW ENGINE INNODB STATUS中的History list length监控undo版本链长度，数值过大（如>1000000）表明存在长事务或purge延迟，会导致查询性能下降。
4.2 ReadView机制核心技术
执行快照读时，InnoDB生成一个ReadView结构，作为可见性判断依据：
struct ReadView {
trx_id_t low_limit_id; // 高水位：大于等于此值的事务不可见
trx_id_t up_limit_id; // 低水位：小于此值的事务可见
trx_id_t creator_trx_id; // 创建ReadView的事务ID
ids_t ids; // 活跃事务ID列表
// 其他管理字段...
};

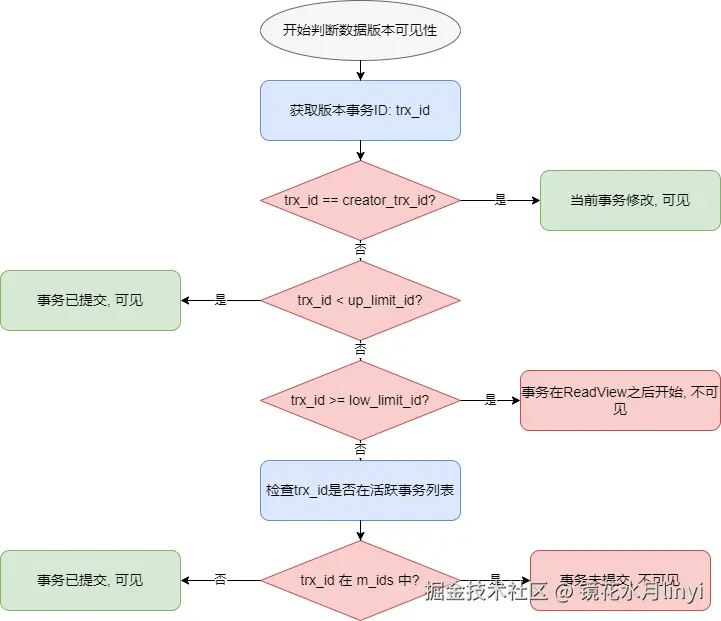

可见性判断算法详细流程：
具体判断示例：
-- 假设当前ReadView:
-- low_limit_id = 150, up_limit_id = 100,
-- active_trx_ids = [110, 120, 130], creator_trx_id = 140
-- 判断不同事务ID的可见性：
-- trx_id = 90: < up_limit_id(100) → 可见
-- trx_id = 110: 在活跃列表中 → 不可见
-- trx_id = 125: 不在活跃列表，但 < low_limit_id → 可见
-- trx_id = 160: >= low_limit_id → 不可见
4.3 不同隔离级别的ReadView管理
READ COMMITTED下，每次SELECT语句都创建新ReadView：
SELECT * FROM table WHERE ... ; -- 创建ReadView1
-- 其他事务提交修改...
SELECT * FROM table WHERE ... ; -- 创建ReadView2，可能看到新数据
因此可能出现不可重复读。
REPEATABLE READ下，事务中首次SELECT创建ReadView，后续查询复用：
START TRANSACTION;
SELECT * FROM table WHERE ... ; -- 创建ReadView
-- 其他事务提交修改...
SELECT * FROM table WHERE ... ; -- 复用ReadView，结果不变
从而实现可重复读，这是MySQL默认级别，与Oracle等数据库不同，需特别注意。
五、InnoDB锁机制全面深入解析
5.1 锁兼容性矩阵
锁的兼容性决定了并发能力。核心四种锁的兼容关系如下：
| 请求锁类型 \ 当前持有锁 | 共享锁(S) | 排他锁(X) | 意向共享锁(IS) | 意向排他锁(IX) | 说明 |
|---|---|---|---|---|---|
| 共享锁(S) | ✅ 兼容 | ❌ 冲突 | ✅ 兼容 | ❌ 冲突 | 读-读兼容，读-写冲突 |
| 排他锁(X) | ❌ 冲突 | ❌ 冲突 | ❌ 冲突 | ❌ 冲突 | 写操作完全独占 |
| 意向共享锁(IS) | ✅ 兼容 | ❌ 冲突 | ✅ 兼容 | ✅ 兼容 | 表级意向锁 |
| 意向排他锁(IX) | ❌ 冲突 | ❌ 冲突 | ✅ 兼容 | ✅ 兼容 | 表级意向锁 |
意向锁是表级锁，用于快速判断表中是否存在行锁，避免逐行检查，提升加锁效率。
其他重要锁类型：
- AUTO-INC锁：用于自增列，MySQL 8.0默认使用轻量级互斥模式（
innodb_autoinc_lock_mode=2） - MDL（Metadata Lock）：DDL操作时加的元数据锁，是DDL阻塞DML的常见原因，可通过
performance_schema.metadata_locks监控
5.2 行级锁技术深度解析
记录锁（Record Lock）
基于主键或唯一索引的等值查询，退化为记录锁：
-- 基于主键或唯一索引的等值查询
SELECT * FROM users WHERE id = 1 FOR UPDATE;
-- 加锁过程：
-- 1. 在id=1的索引记录上加X锁
-- 2. 如果存在二级索引，在相应索引项也加锁
-- 3. 锁住具体的数据行
间隙锁（Gap Lock）
防止幻读的关键；非唯一索引等值查询或范围查询会触发：
-- 防止幻读的关键技术
SELECT * FROM orders WHERE amount BETWEEN 100 AND 200 FOR UPDATE;
-- 加锁范围：
-- 1. 锁定amount在(100, 200)开区间内的所有间隙
-- 2. 防止其他事务插入amount在此范围内的新记录
-- 3. 允许更新区间外的现有记录
间隙锁的特殊情况：
- 唯一索引等值查询：退化为记录锁，不加间隙锁
- 非唯一索引等值查询：加间隙锁，防止幻读
- 范围查询：加临键锁（Next-Key Lock）
临键锁（Next-Key Lock）
记录锁 + 间隙锁的组合，默认用于RR级别下的范围查询：
-- 记录锁 + 间隙锁的组合
SELECT * FROM products WHERE price > 100 FOR UPDATE;
-- 加锁效果：
-- 1. 对price>100的所有现有记录加记录锁
-- 2. 对price>100的范围加间隙锁
-- 3. 综合防止幻读和保证当前读的一致性
5.3 死锁检测与处理机制

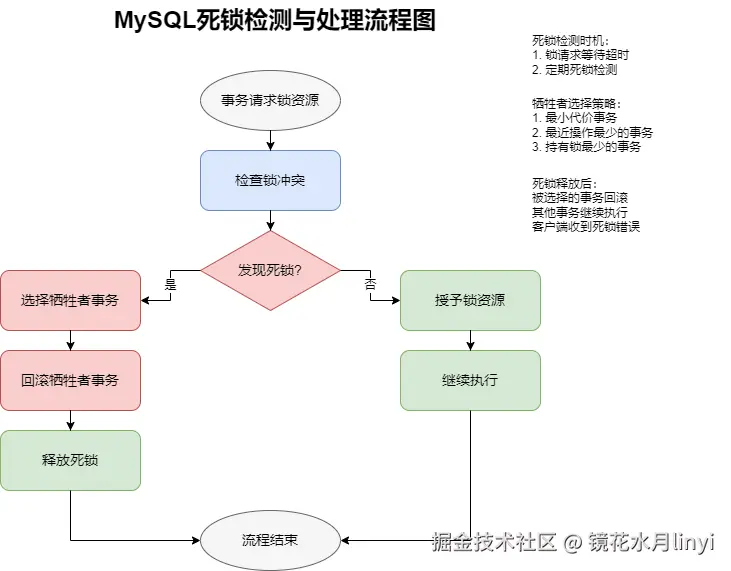

InnoDB使用wait-for graph（等待图）算法检测死锁，时间复杂度O(n)，高并发时可能有一定开销。
死锁避免：
-- 1. 统一数据访问顺序（如始终先操作user表，再order表）
-- 2. 使用较低隔离级别降低锁强度
SET SESSION TRANSACTION ISOLATION LEVEL READ COMMITTED;
-- 3. 设置锁等待超时，避免无限等待
SET SESSION innodb_lock_wait_timeout = 30;
-- 4. 避免长事务（不在@Transactional方法中调用HTTP、复杂计算）
-- 5. 死锁监控与排查
-- 使用SHOW ENGINE INNODB STATUS查看最近死锁日志
SHOW ENGINE INNODB STATUS\G
-- 或使用Percona Toolkit的pt-deadlock-logger进行持续监控
-- 6. 高并发场景可考虑禁用死锁检测（不推荐）
-- SET GLOBAL innodb_deadlock_detect = OFF;
-- 禁用后需依赖innodb_lock_wait_timeout超时机制
六、事务日志系统协同工作机制
6.1 三日志协同工作原理

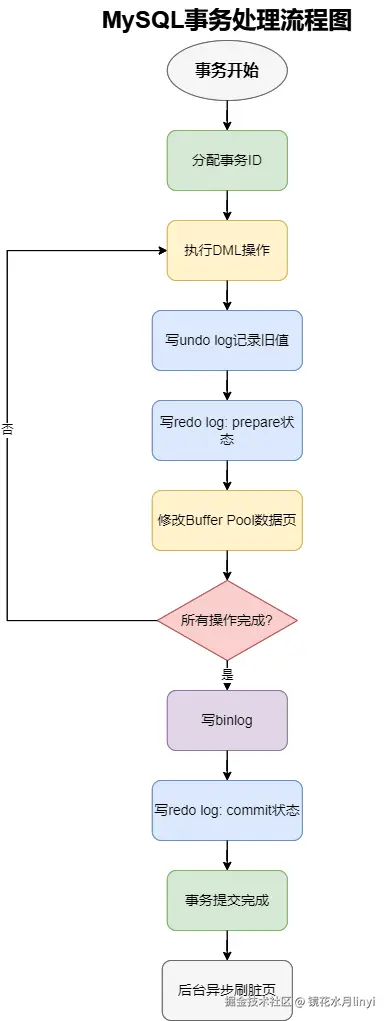

一个事务的完整生命周期涉及undo log、redo log、binlog三者协同：
关键日志协同时序：
- undo log先行：在数据修改前记录旧值
- redo log prepare：事务操作过程中记录重做日志
- binlog写入：事务提交时写入二进制日志
- redo log commit：确认事务提交完成
- 异步刷盘：由后台线程负责数据页持久化
6.2 undo log详细技术实现
undo log记录结构：
struct undo_log_record {
uint64 trx_id; // 事务ID
uint64 roll_ptr; // 回滚指针
uint16 type; // 操作类型：INSERT/UPDATE/DELETE
uint64 table_id; // 表ID
byte[] old_data; // 旧数据
byte[] new_data; // 新数据（UPDATE时）
// 其他管理字段...
};
undo log类型分类：
- INSERT undo log：INSERT操作的逆操作，事务提交后可立即删除
- UPDATE undo log：UPDATE/DELETE操作的逆操作，需要支持MVCC，事务提交后不能立即删除
6.3 redo log两阶段提交技术细节
两阶段提交协议：
sequenceDiagram
participant T as 事务管理器
participant R as redo log
participant B as binlog
participant S as 存储引擎
T->>R: 1. redo log prepare
R-->>T: prepare完成
T->>B: 2. 写binlog
B-->>T: binlog写入成功
T->>R: 3. redo log commit
R-->>T: commit完成
T->>S: 4. 事务提交确认
崩溃恢复处理：
- 情况1：只有redo log prepare，binlog未写 → 回滚事务
- 情况2：有redo log prepare，binlog已写 → 提交事务
- 情况3：redo log commit完成 → 事务已提交，无需处理
该机制确保：主库崩溃后恢复的数据状态，与从库通过binlog重放的结果完全一致。
高可用配置（双1配置）：在MySQL主从复制中，启用
sync_binlog=1与innodb_flush_log_at_trx_commit=1是高可用底线，确保主从数据一致性。
日志类型区别：
- binlog：逻辑日志，记录SQL语句或行变更，用于主从复制和数据恢复
- redo log：物理日志，记录数据页的物理修改，用于崩溃恢复
七、完整事务执行流程技术深度解析
7.1 复杂事务示例：订单创建
-- 开始分布式事务
START TRANSACTION;
-- 阶段1：库存检查与预留
SELECT stock INTO @current_stock FROM inventory WHERE product_id = 1001;
IF @current_stock >= 5 THEN
UPDATE inventory SET stock = stock - 5, reserved = reserved + 5
WHERE product_id = 1001;
ELSE
ROLLBACK;
SIGNAL SQLSTATE '45000' SET MESSAGE_TEXT = '库存不足';
END IF;
-- 阶段2：创建订单主记录
INSERT INTO orders (user_id, total_amount, status)
VALUES (123, 500.00, 'pending');
SET @order_id = 5932453;
-- 阶段3：创建订单明细
INSERT INTO order_items (order_id, product_id, quantity, price)
VALUES (@order_id, 1001, 5, 100.00);
-- 阶段4：扣减用户余额
UPDATE accounts SET balance = balance - 500 WHERE user_id = 123;
-- 阶段5：记录审计日志
INSERT INTO audit_log (action, user_id, details)
VALUES ('create_order', 123, CONCAT('创建订单:', @order_id));
-- 提交事务
COMMIT;
技术要点：
- 所有操作在一个事务内，保证原子性；
- 每步业务校验（如库存检查）前置，避免无效操作；
- 日志记录放在最后，减少锁持有时间。
7.2 事务回滚的完整流程
当异常发生时，回滚流程如下：
sequenceDiagram
participant C as 客户端
participant SE as SQL执行器
participant TM as 事务管理器
participant UL as Undo日志管理器
participant LM as 锁管理器
participant BP as Buffer Pool
participant RL as Redo日志
C->>SE: 执行DML语句
SE->>TM: 检查事务状态
TM-->>SE: 事务正常
SE->>SE: 执行遇到异常
alt 违反约束
SE->>SE: 数据约束检查失败
else 死锁检测
SE->>LM: 检测到死锁
LM-->>SE: 选择牺牲者
else 超时
SE->>TM: 事务超时检测
end
SE->>TM: 报告异常，请求回滚
TM->>TM: 设置事务状态为ROLLBACK
TM->>UL: 开始回滚流程
Note over UL,TM: 阶段1：逆向回滚数据操作
UL->>UL: 获取undo log链
loop 针对每个undo log记录
UL->>UL: 读取undo记录类型和内容
alt type = UPDATE
UL->>BP: 应用更新回滚
BP->>BP: 恢复旧数据版本
else type = INSERT
UL->>BP: 删除新插入记录
BP->>BP: 移除数据页记录
else type = DELETE
UL->>BP: 重新插入被删记录
BP->>BP: 恢复完整数据行
end
UL->>UL: 标记undo记录为已回滚
end
Note over TM,LM: 阶段2：释放资源
TM->>LM: 请求释放所有锁
LM->>LM: 释放行级锁
LM->>LM: 释放表级锁
LM-->>TM: 锁释放完成
TM->>TM: 清理事务上下文
TM->>RL: 写入回滚记录
Note over TM,C: 阶段3：返回结果
TM->>SE: 回滚完成
SE-->>C: 返回错误和回滚结果
Note right of C: 收到错误信息:<br/>ERROR/ROLLBACK COMPLETE
回滚是逆序执行undo log中记录的逆操作，每步恢复一个历史版本，最终使数据回归事务开始前状态。
八、总结
又是没有大厂约面日子😣😣😣，小编还在找实习的路上，这篇文章是我的笔记汇总整理。
参考文献
- MySQL 8.0 Reference Manual - InnoDB Storage Engine
- MySQL 8.0 Reference Manual - InnoDB Locking and Transaction Model
- 《高性能MySQL》第四版
- 《MySQL技术内幕：InnoDB存储引擎》
