在数字世界里，数据的传输与存储无处不在。但伴随而来的，是噪声、缺陷、传输错误等潜在威胁。错误纠正码（Error Correction Code，ECC）作为保障数据可靠性的核心技术，成为芯片设计、内存架构和系统安全中不可或缺的一环。本文将从ECC的原理、常见方法到在DRAM中的应用逐层展开，并结合学习资源，帮助工程师与学习者全面理解这一关键技术。
ECC 的基本原理****

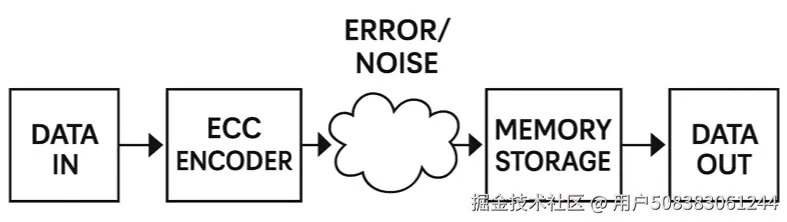

ECC的核心思想，是通过冗余信息来检测和纠正数据错误。
· 噪声与干扰： 当数据被读取或传输时，随机噪声会改变比特值。
· 冗余信息： ECC利用额外的校验比特，使接收端能够判断甚至修复错误。
· 纠错能力： 以常见的汉明码（Hamming Code）为例，能够实现“单错纠正、双错检测”（SECDED）。
越强大的ECC方案，需要更多计算资源与存储开销。如果在硬件层面完成，就意味着更大的硅面积；在软件层面完成，则意味着更多CPU周期。
ECC 的进化****
ECC技术并非一成不变，而是不断演进：
· 第一代： 以汉明码为代表，解决单比特错误。
· 第二代： 发展到可修复整颗器件级别错误。
· 第三代： 在芯片内部直接集成ECC，提供更底层的保护。
这些演进不仅提升了数据安全，也让工程师在设计和测试环节中有了更大的灵活性。例如，可以将部分纠错能力用于修复已知坏单元，而将另一部分用于运行时抗噪声，形成灵活的资源分配。
ECC 在 DRAM 中的四种应用方式****
DRAM作为计算机系统的核心存储，ECC在其中的实现方式尤为多样。
1 、旁带式（ Side-band ECC ）****
· 额外增加存储芯片专门用于保存校验码。
· 控制器负责在写入和读取时计算与校验。
· 优点：简单高效，应用广泛。
2 、内嵌式（ In-line ECC ）****
· 数据与校验码共存在同一存储芯片内。
· 常用于LPDDR等16位总线架构，避免总线过宽。
· 缺点：需要额外的读写操作，带来延迟。
3 、芯片内 ECC （ On-chip ECC ）****
· 从DDR5开始普及，错误在传输到控制器前即可修复。
· 但无法检测传输链路上的错误，需配合其他机制。
4 、链路 ECC （ Link ECC ）****
· 专注于传输链路数据的保护，发送和接收两端均计算校验。
· 与芯片内ECC结合，才能实现端到端完整保护。
此外，还有循环冗余校验（CRC）作为另一种保障数据传输可靠性的选择。
ECC 与设计权衡****
ECC的强弱设计，本质上是性能、成本与安全性的博弈：
· 更强的纠错能力 = 更高的硅片面积或更多CPU计算。
· 更大的校验块 = 更昂贵的存储成本。
· 灵活使用ECC比特 = 更精细的设计与测试策略。
因此，不同应用场景需要量身定制的ECC方案。例如，企业级服务器偏好强ECC以保证稳定，而消费级设备则更关注性能与成本平衡。
学习与提升的路径****
对于半导体与IC工程师而言，理解ECC不仅是理论，更是工程实践中的必备技能。[EDA Academy] 提供了丰富的在线课程与资源，涵盖从基础的数字电路到复杂的存储架构优化。
· 学习机会： 用户可购买最新、专业的IC设计与验证课程。
· 教学机会： 具备经验的工程师可以注册成为导师，在平台上授课。
· 免费资源： 只需一个邮箱即可免费订阅Newsletter，定期获得行业干货。
· 联盟收益： 加入销售联盟计划，通过推广课程可获得20%–50%的佣金。
从汉明码到DDR5的芯片内ECC，错误纠正技术的发展历程，折射出计算体系不断追求可靠性的努力。在“算力即生产力”的今天，保障数据安全的每一位比特，都关乎整体系统的稳定与性能。
