在Canvas绘图的世界里，理解坐标系统是绘制一切图形的基础。就像在地图上找位置需要经纬度一样，在Canvas中绘制图形也需要精确的坐标定位。今天，我们将深入探索Canvas的坐标系统，并学习如何利用这个系统绘制线条和圆形——这两种构成复杂图形的基本元素。
Canvas坐标系统
基本概念
Canvas使用基于左上角的二维笛卡尔坐标系，这与我们数学中常见的坐标系有所不同：
- 原点(0,0) ：位于画布的左上角
- X轴：向右为正方向
- Y轴：向下为正方向
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Canvas坐标系统演示</title>
<style>
canvas {
border: 1px solid #333;
background: #f9f9f9;
}
</style>
</head>
<body>
<canvas id="coordinateCanvas" width="600" height="400"></canvas>
<script>
const canvas = document.getElementById('coordinateCanvas');
const ctx = canvas.getContext('2d');
// 绘制坐标轴
ctx.strokeStyle = '#333';
ctx.lineWidth = 1;
// X轴
ctx.beginPath();
ctx.moveTo(0, 200);
ctx.lineTo(600, 200);
ctx.stroke();
// Y轴
ctx.beginPath();
ctx.moveTo(300, 0);
ctx.lineTo(300, 400);
ctx.stroke();
// 标记原点
ctx.fillStyle = 'red';
ctx.fillRect(298, 198, 4, 4);
ctx.fillText('原点 (0,0)', 310, 190);
// 标记坐标点示例
ctx.fillStyle = 'blue';
ctx.fillRect(100, 100, 4, 4); // 点(100,100)
ctx.fillText('(100,100)', 110, 90);
ctx.fillStyle = 'green';
ctx.fillRect(400, 300, 4, 4); // 点(400,300)
ctx.fillText('(400,300)', 410, 290);
</script>
</body>
</html>
绘制线条
基本语法
绘制线条需要使用路径(Path) API，遵循以下步骤：
beginPath()- 开始新路径moveTo(x, y)- 移动到起点lineTo(x, y)- 绘制到终点stroke()- 描边路径
线条样式属性：
| 属性名 | 说明 | 可选值/示例 |
|---|---|---|
lineWidth | 设置线条的宽度（单位：像素） | 3、5、10 |
strokeStyle | 设置线条的颜色或样式 | 'red'、'#ff0000'、'rgba(255,0,0,0.5)' |
lineCap | 设置线条末端的样式 | 'butt'（平直）、'round'（圆形）、'square'（方形） |
lineJoin | 设置两条线段连接处的样式 | 'miter'（尖角）、'round'（圆角）、'bevel'（斜角） |
setLineDash() | 设置虚线模式 | [5, 3]（5px实线，3px空白） |
绘制圆形和圆弧
基本语法
Canvas使用arc()方法绘制圆形和圆弧：
ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise);
属性说明：
| 参数名 | 说明 | 例子 |
|---|---|---|
x | 圆心的X坐标 | 100 |
y | 圆心的Y坐标 | 150 |
radius | 圆的半径 | 50 |
startAngle | 起始角度（弧度制） | 0 |
endAngle | 结束角度（弧度制） | Math.PI * 2 |
anticlockwise | 绘制方向 | false |
角度与弧度转换
Canvas使用弧度制而非角度制：
- 180° = π 弧度
- 360° = 2π 弧度
- 转换公式：
弧度 = 角度 * (Math.PI / 180)
代码示例：绘制完整圆形，圆形边框，半圆，四分之一圆，复杂圆弧（扇形），使用arcTo绘制圆角
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Canvas圆形绘制</title>
<style>
canvas {
border: 1px solid #333;
background: #fff;
}
</style>
</head>
<body>
<canvas id="circleCanvas" width="600" height="400"></canvas>
<script>
const canvas = document.getElementById('circleCanvas');
const ctx = canvas.getContext('2d');
// 示例1：绘制完整圆形（填充）
ctx.beginPath();
ctx.arc(100, 100, 60, 0, Math.PI * 2); // 完整圆形
ctx.fillStyle = 'rgba(52, 152, 219, 0.7)';
ctx.fill();
// 示例2：绘制圆形边框
ctx.beginPath();
ctx.arc(250, 100, 60, 0, Math.PI * 2);
ctx.strokeStyle = '#e74c3c';
ctx.lineWidth = 5;
ctx.stroke();
// 示例3：绘制半圆
ctx.beginPath();
ctx.arc(400, 100, 60, 0, Math.PI); // 0到π = 180度
ctx.fillStyle = '#2ecc71';
ctx.fill();
// 示例4：绘制四分之一圆
ctx.beginPath();
ctx.arc(100, 250, 60, 0, Math.PI / 2); // 0到π/2 = 90度
ctx.strokeStyle = '#f39c12';
ctx.lineWidth = 5;
ctx.stroke();
// 示例5：绘制复杂圆弧（扇形）
ctx.beginPath();
ctx.moveTo(250, 250); // 移动到圆心
ctx.arc(250, 250, 60, Math.PI / 4, Math.PI * 1.5); // 45度到270度
ctx.closePath(); // 连接回圆心形成扇形
ctx.fillStyle = 'rgba(155, 89, 182, 0.7)';
ctx.fill();
// 示例6：使用arcTo绘制圆角
ctx.beginPath();
ctx.moveTo(350, 200);
ctx.arcTo(450, 200, 450, 300, 30); // 创建圆角
ctx.lineTo(450, 300);
ctx.strokeStyle = '#34495e';
ctx.lineWidth = 3;
ctx.stroke();
// 添加说明文字
ctx.fillStyle = '#333';
ctx.font = '12px Arial';
ctx.fillText('完整圆形', 80, 180);
ctx.fillText('圆形边框', 230, 180);
ctx.fillText('半圆', 385, 180);
ctx.fillText('四分之一圆', 75, 330);
ctx.fillText('扇形', 240, 330);
ctx.fillText('arcTo圆角', 370, 330);
</script>
</body>
</html>
圆弧绘制方法
- arc() - 绘制标准圆弧，最常用
- arcTo() - 通过两个控制点绘制圆弧，适合创建圆角
- ellipse() - 绘制椭圆弧（可控制椭圆半径和旋转）

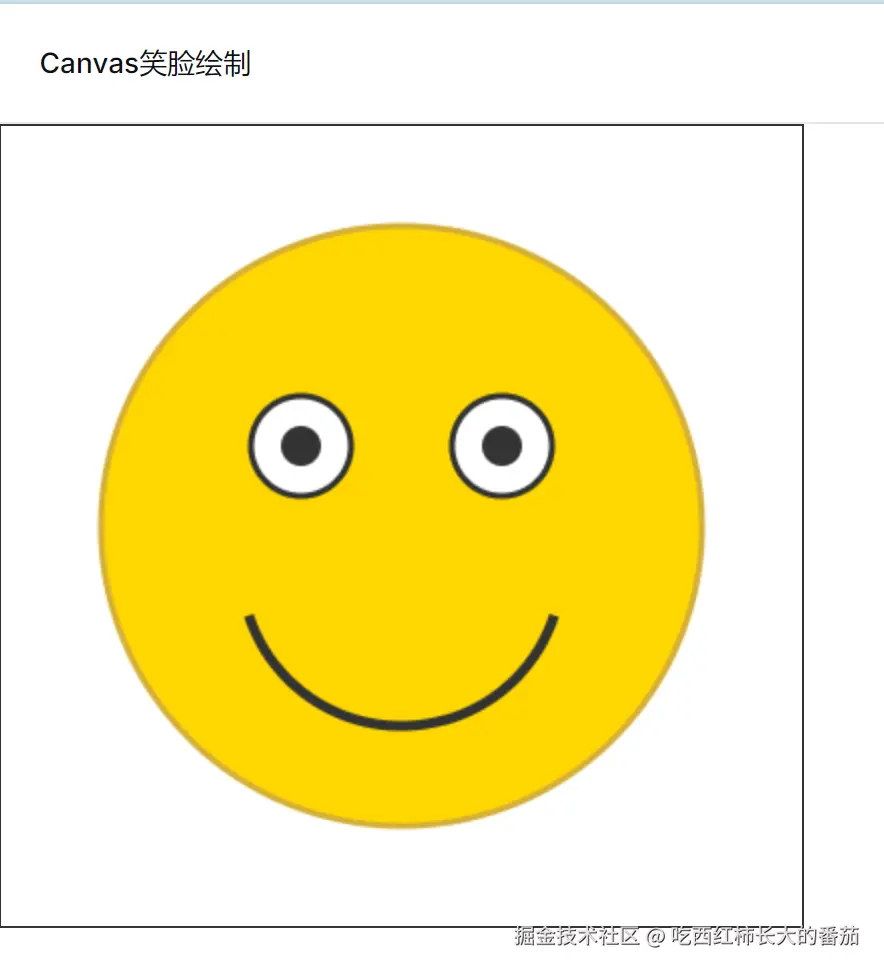

综合示例：绘制简单笑脸
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Canvas笑脸绘制</title>
<style>
canvas {
border: 1px solid #333;
background: #fff;
}
</style>
</head>
<body>
<canvas id="smileyCanvas" width="400" height="400"></canvas>
<script>
const canvas = document.getElementById('smileyCanvas');
const ctx = canvas.getContext('2d');
// 绘制脸部（圆形）
ctx.beginPath();
ctx.arc(200, 200, 150, 0, Math.PI * 2);
ctx.fillStyle = '#FFD700'; // 金黄色
ctx.fill();
ctx.strokeStyle = '#D4AF37';
ctx.lineWidth = 3;
ctx.stroke();
// 绘制左眼
ctx.beginPath();
ctx.arc(150, 160, 25, 0, Math.PI * 2);
ctx.fillStyle = 'white';
ctx.fill();
ctx.strokeStyle = '#333';
ctx.stroke();
// 绘制左眼珠
ctx.beginPath();
ctx.arc(150, 160, 10, 0, Math.PI * 2);
ctx.fillStyle = '#333';
ctx.fill();
// 绘制右眼
ctx.beginPath();
ctx.arc(250, 160, 25, 0, Math.PI * 2);
ctx.fillStyle = 'white';
ctx.fill();
ctx.strokeStyle = '#333';
ctx.stroke();
// 绘制右眼珠
ctx.beginPath();
ctx.arc(250, 160, 10, 0, Math.PI * 2);
ctx.fillStyle = '#333';
ctx.fill();
// 绘制嘴巴（微笑弧线）
ctx.beginPath();
ctx.arc(200, 220, 80, 0.1 * Math.PI, 0.9 * Math.PI); // 微笑弧度
ctx.strokeStyle = '#333';
ctx.lineWidth = 5;
ctx.stroke();
</script>
</body>
</html>
总结
Canvas绘图的三个核心基础：
- 坐标系统：理解基于左上角的坐标系是精确定位的基础
- 线条绘制：学会使用路径API创建直线、折线和虚线
- 圆形绘制：掌握使用
arc()方法绘制圆形、圆弧和扇形
