一.电容
1.什么是电容
顾名思义就是“储电荷的容器”，由两个彼此绝缘的极板组成，中间夹有电介质（绝缘
材料），当在电容器的两个极板之间施加电压时，极板上会积累电荷，电容最核⼼的功能是：充
电、放电。
2.电容的伏安特性曲线
当电容器刚充电时：⽐如说：第⼀个电⼦刚要被压⼊极板的时候，电容器两端的电压
⼏乎为0，电⼦很容易就压进去，所以此时的电容器，对电流的阻碍⾮常⼩，可以认为
是⼀根导线，所以通过他的电流就很⼤。
当电容器快充满时：极板中已经压⼊了很多的电⼦，此时电容器两端的电压，就⽆限
接近电源的电压，那电⼦就很难被压进去，所以此时，电容器对电流的阻碍⾮常⼤，
所以通过他的电流就会很⼩。
当电容器完全充满时，它两端的电压，和电源电压相等，不会再有电⼦被压⼊极板，
所以此时的电容器可以认为是开路状态，电流当然就为0了。

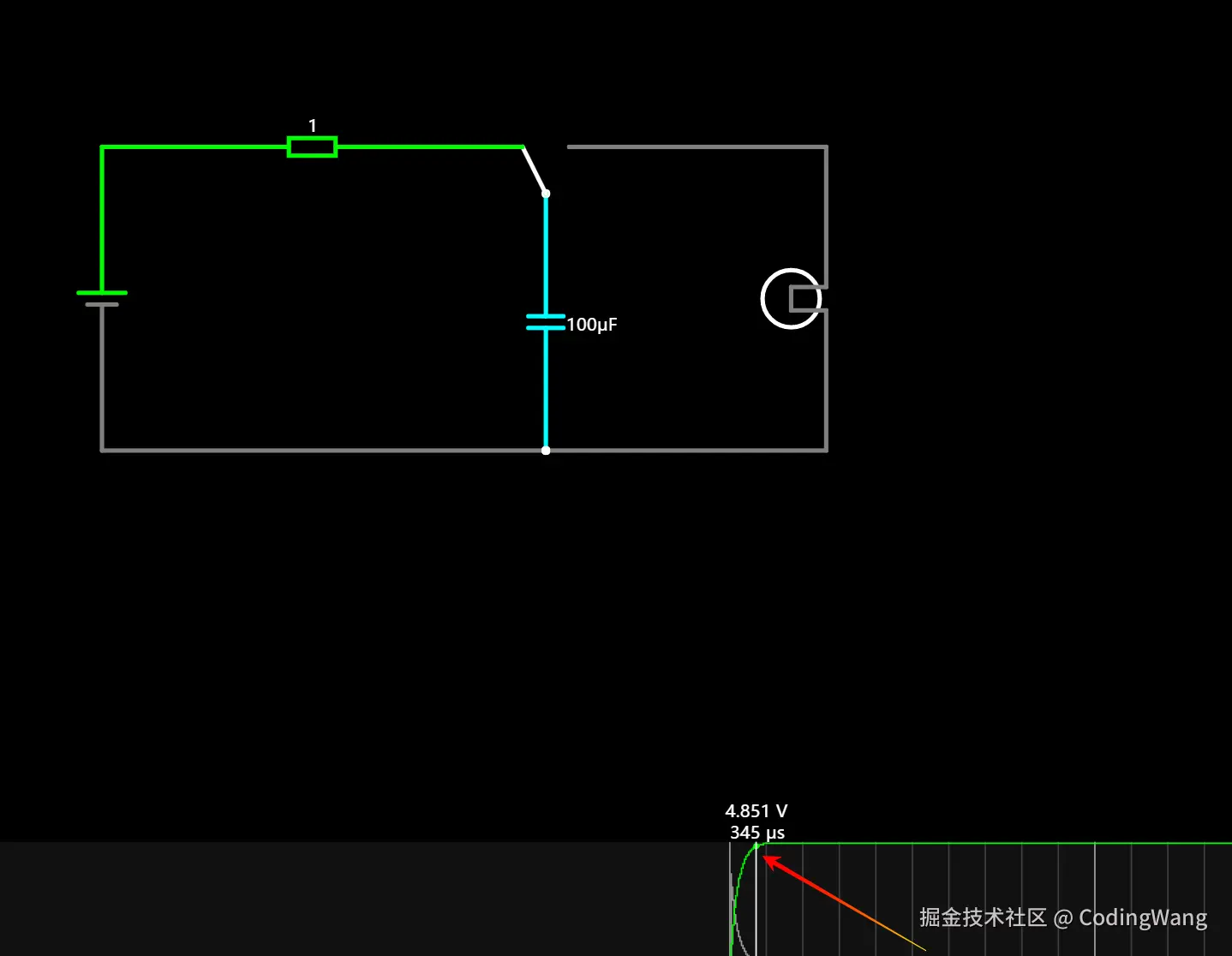

2.1充电时间曲线
t=rc 充满一般为5个t
2.2 容抗特性及计算方式
在通交流的过程中，他会产生一定的阻抗，我们把它叫做阻抗，计算公式如下：
Xc=1/2Πfc 其中 f为交流电频率，C为电容大小，所以f/c越大，同等条件下，容抗越小。
电容产生的阻抗并不会产生热量。
3.电容的作用
3.2 通交流 阻直流

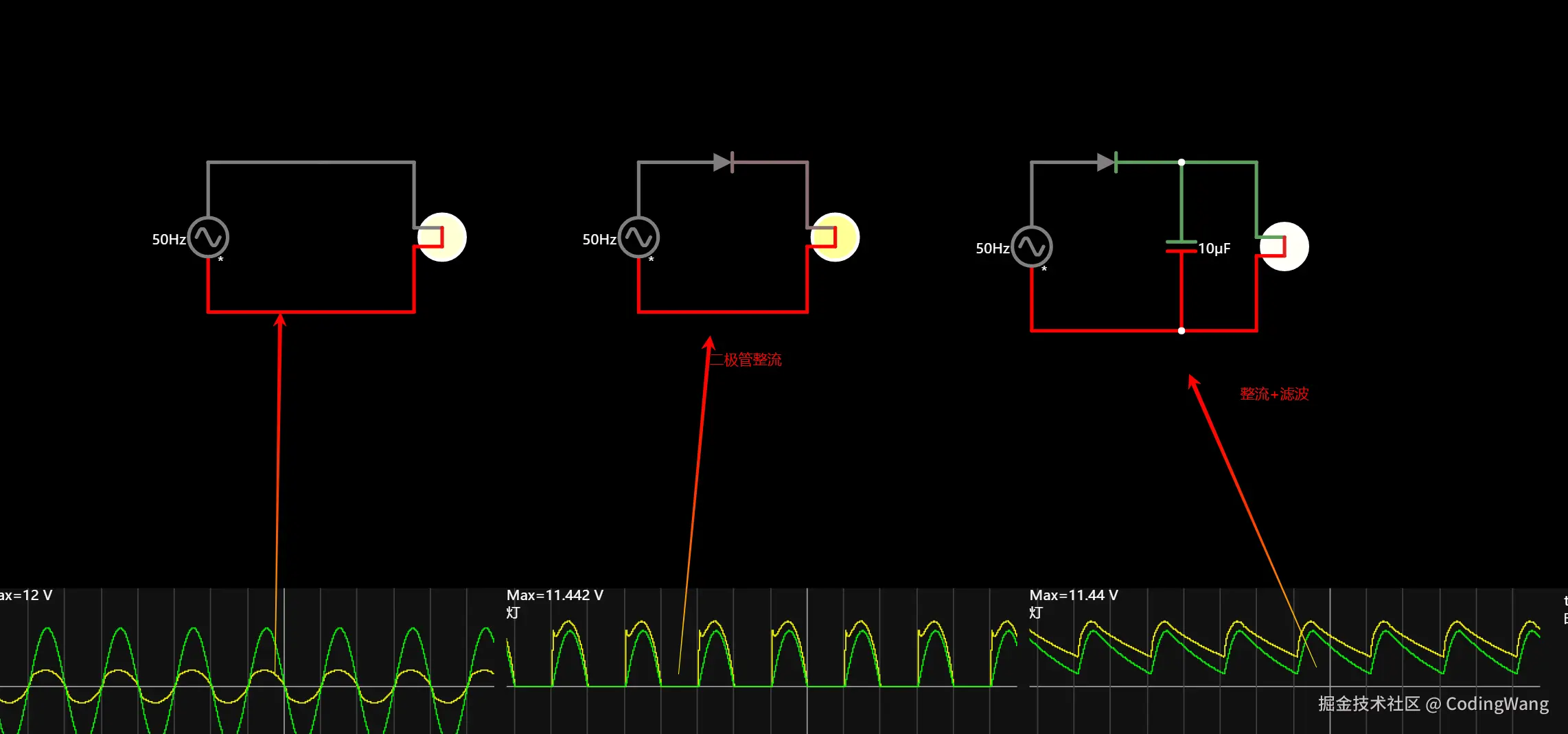

3.2滤波
当电流方向改变时，由于二极管的存在，反向不可以导通，但是电容这个时候会释放电流，从而会使得灯泡不会熄灭。电容并联在电源两端，电容会接替交流电的负半个周期进⾏放电，⼩灯⼀直处于常亮状态。

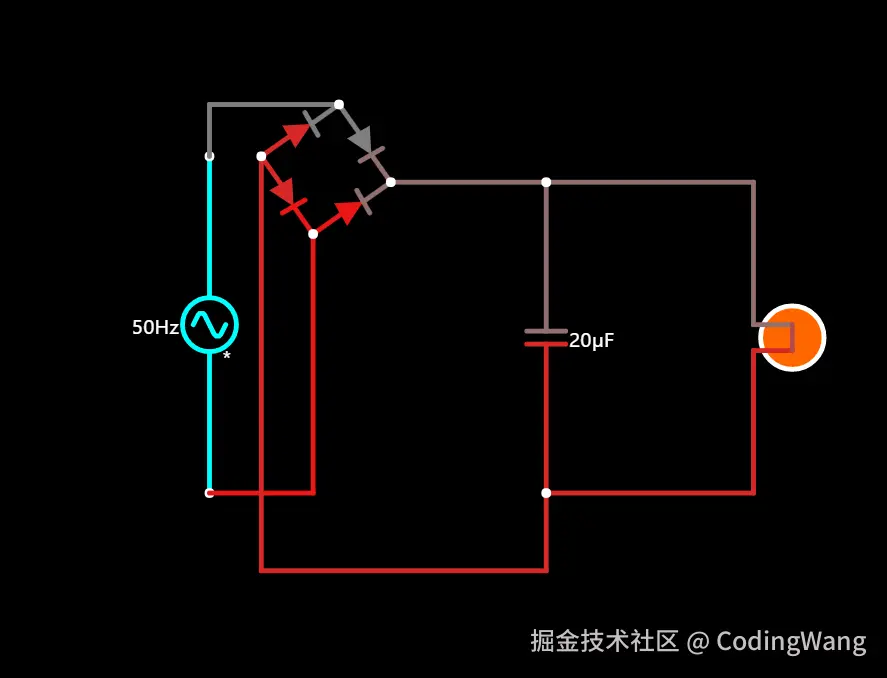

3.3 全波整流
即将交流转成直流。
可以把交流电想象成⼀条双向⻋道（电流⽅向来回变），现在需要把这条路改成单⾏道
（直流电），全波整流就像⼀座聪明的⽴交桥，能让两个⽅向的⻋流都变成同⼀个⽅向！
全波整流⽐半波整流效率更⾼。
4.电容的分类
4.1 陶瓷
介电常数大 充电快，无极性。
1.瓷片电容 0.5pf-1uf 额定电压高 额定电压高几百几千v
2.贴片式 0.5 -100uf 额定电压低100v以下
应用：滤波、去砸、高频
4.2 电解
有极性，不能直接在交流电中使⽤；
0.5-10000uf；
电解质会挥发，影响寿命；
应用：直流滤波，闪光灯、电机启动、汽车安全气囊
4.3 空气电容
以空⽓作为电介质的电容器，通常都是以可调电容器的形式出现，⼀般有⼀个调节
装置可以调节两个极⽚之间的相对⾯积，从⽽达到调节电容⼤⼩的⽬的。
-
容值较⼩（100pF ~ 1nF之间）。
-
空⽓的介电强度不是很⾼，⼀般不会出现在⾼压电路中。
-
良好的抗磁性。
应用：⾼频电路（⽆线电调谐、⼴播设备），医疗设备（核磁）
4.4 超级电容
二.电感
1.电感产生原因
安培定则
磁生电 右手定则 大拇指为电流方向
法拉第电磁
电生磁场，大拇子为N
楞次定律
电感量变化，导致来拒去留
2.特点
与电容相反，它是隔交通直
计算方式：
电感的决定式(了解):L=μ*N 2 *A/ L
L:电感，单位为亨利(H)。
μ：导磁材料的磁导率，它反映了材料对磁场的导通能力，单位为亨利每米(H/m)。
N:线圈的匝数，表示线圈绕的圈数。
A:线圈的截面积，单位为平方米(m2)。
l:磁路的长度，即线圈的长度，单位为米(m)。
感应电动势：E=-L*dl/dt (dl/dt 单位为A/s)
作用：一般用作瞬态保护

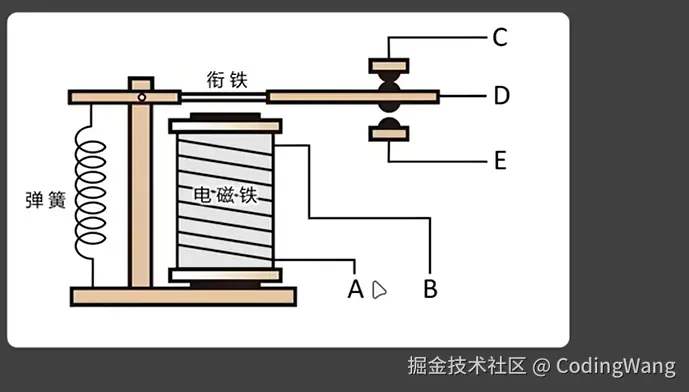

三.继电器
基于电感的设备
低压低电流控制高压高电流
ab接电使得磁铁具有磁性，从而控制cde的通断
四.半导体
1.定义
介于导体和绝缘体之间的，导电性取决于外部条件。
2.分类
2.1本征半导体
可以由绝缘体（高温及其他条件）转成导体的的材料，如si，这类材料就可以称为本征半导体。

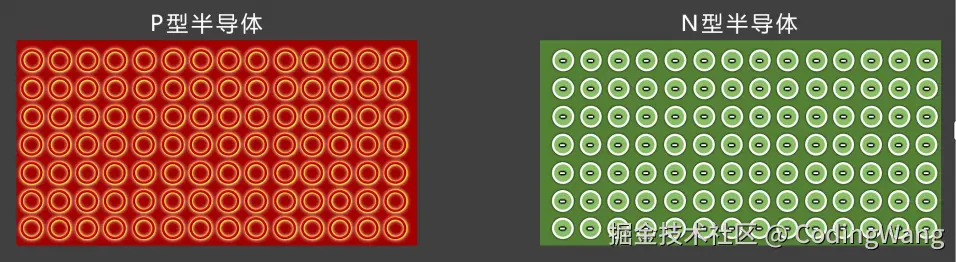

2.2 N型半导体
向硅晶体中掺杂少量的磷原⼦，磷原⼦最外层有 5 个电⼦，只能和周围的 4 个硅原⼦组成 4 个共
价键，这样每个磷原⼦可以贡献 1 个⾃由电⼦。
2.3 P型半导体
向硅晶体中掺⼊硼原⼦，硼原⼦最外层只有3个电⼦，硼原⼦会努⼒去周围的硅原⼦形成 4 个共价
键，不过因为缺1个电⼦，所以会有⼀个共价键的位置期待1个⾃由电⼦，这个位置会形成“空⽳’，
由于“空⽳”是期待得到⼀个电⼦的，所以也可以认为空⽳带正电。
3.PN结
3.1 PN结定义
PN结是半导体器件的基础结构，由P型半导体和N型半导体通过特殊⼯艺结合⽽成，它在⼆极管、晶体管等器件中起着⾮常重要的作⽤。

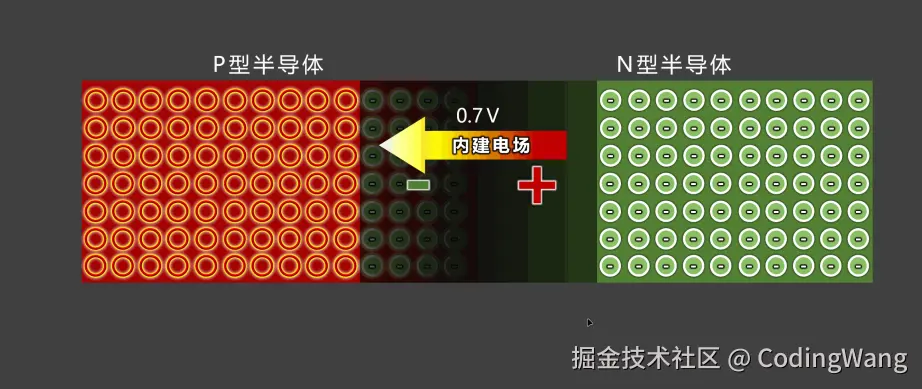

3.2 PN结的内建电场
将『P型半导体』与『N型半导体』组合到⼀起， N区的电⼦会扩散到P区与空⽳组合，N区因缺少 电⼦⽽带正电，P区因得到电⼦⽽带负电，这样在内部就形成了⼀个『内建电场』，由于内建电场
的存在，阻⽌了更多的电⼦从N区扩散到P区，于是中间就形成了⼀层“耗尽区”。
3.3 PN结的导通电压
当在P区接正极，N区接负极时，在这种外部电场的加持下，内建电场会变⼩，耗尽区也随之变
⼩，当外部电场强度继续变⼤时，就可以抵消掉内建电场，PN结被导通，随后N区的电⼦，完全
处于⾃由状态。
五.二极管
1.定义
⼆极管是⼀种由PN结构成的电⼦器件，具有单向导电性，即：只允许电流从P区流向N区，反向 ⽆法导通。
2.分类
2.1整流二极管
电流方向
2.2 稳压二极管
稳压⼆极管利⽤了⼆极管的反向击穿特性，它在反向击穿后，可以将其两端电压，维持在⼀
个相对恒定的值附近，它可以为电⼦设备提供稳定的电压，并防⽌过压损害
2.3 发光二极管
2.4 数码管
多个二极管组成，有共阴极、共阳极
2.5 点阵屏

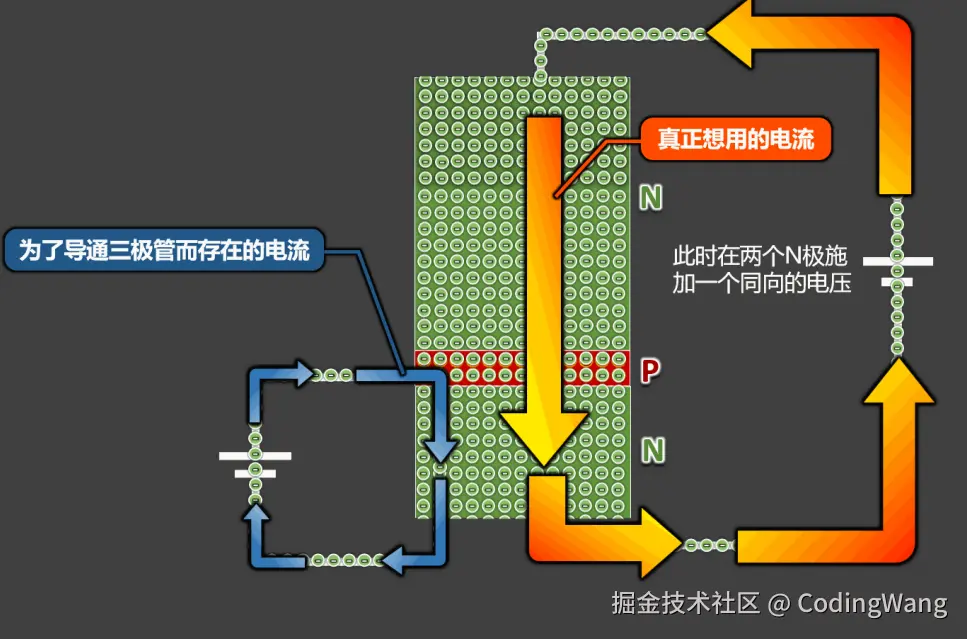

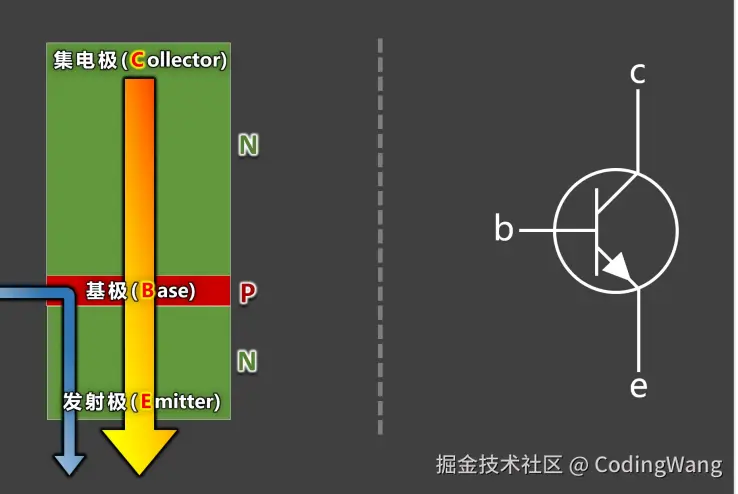

六.三极管
1.组成
两个二极管
2.特点
b为基极，给be导通后，Ce也可以导通
七.Mos管（场效应管）

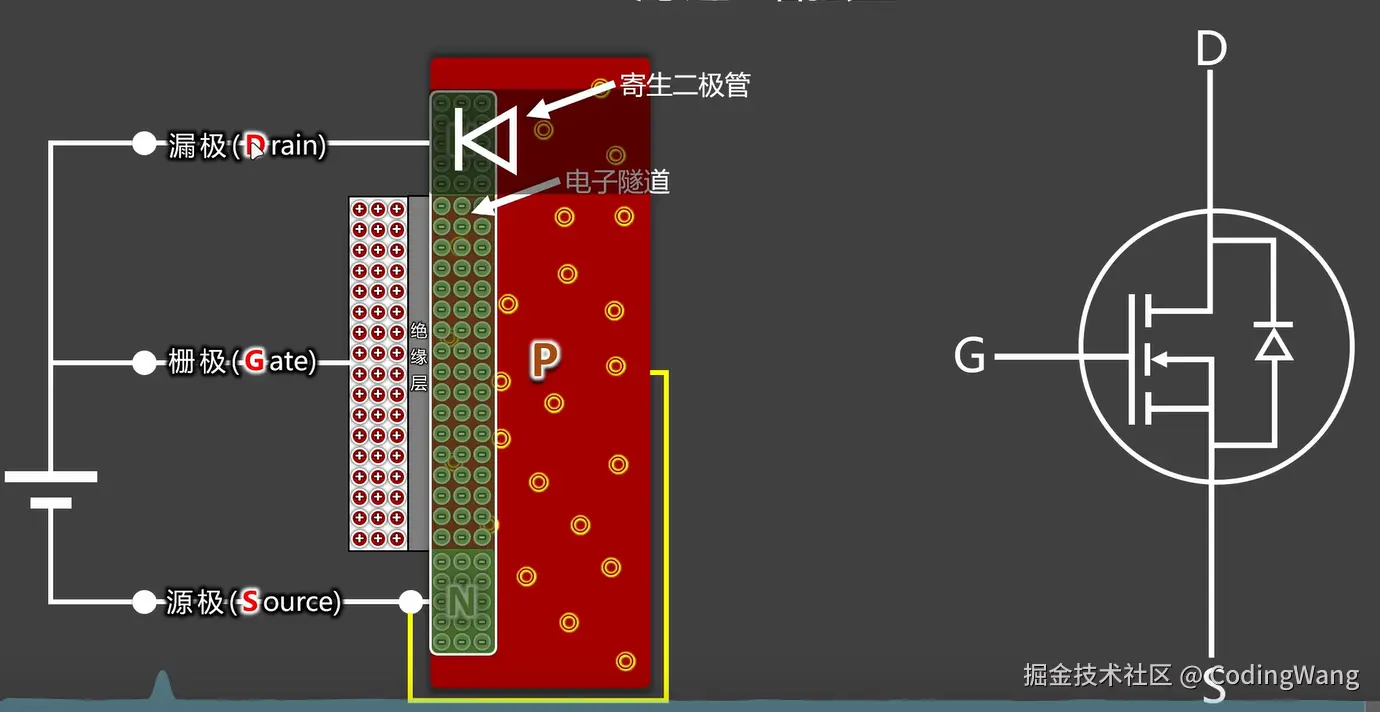

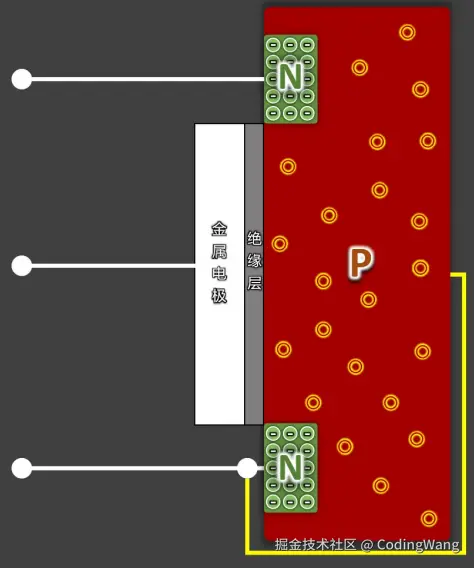

1.N沟道Mos管
2.导通原理
金属电极、上下面的N型半导体接入电源，其中负极接下面，正极接上面金属电极和N型半导体，导通电源，使得电子向绝缘层靠近，到达一定浓度形参电桥，于是底部导通。需要注意的是上面的寄生二极管，是反偏的。
八.常见通讯协议-前置知识
1.串行与并行

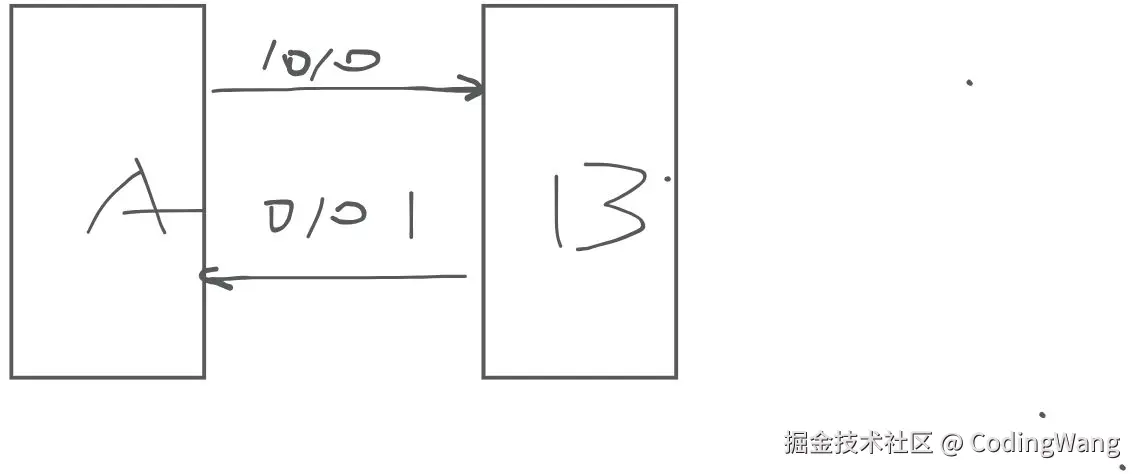

1.串行
一根线，发送或接收数据。

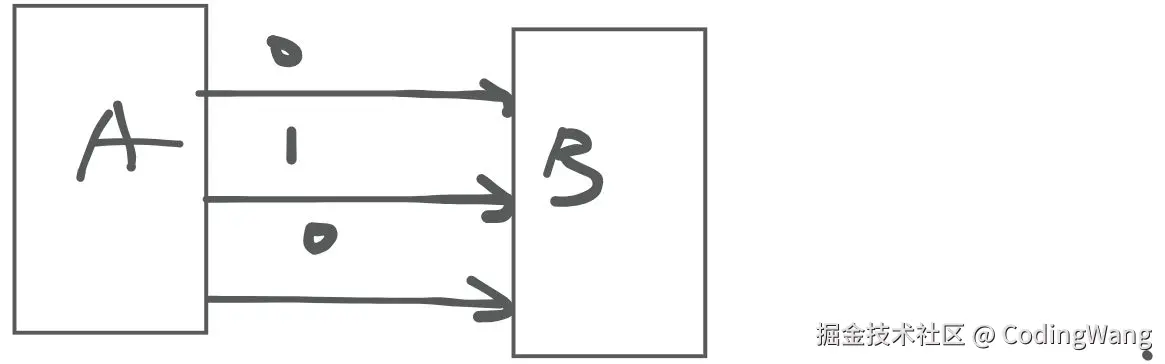

2.并行
多根线同时发送或接收数据，然后在组合起来。
3.两者优缺点
| 串行 | 并行 | |
|---|---|---|
| 传输效率 | 低 | 高 |
| 传输距离 | 远 | 近 |
| 硬件成本 | 低 | 高 |
| 传输可靠性 | 高 | 低 |
2.同步与异步
同步是传输信号的两端使用相同的时钟线，异步则是约定好相同的传输速率，时钟频率不一定相同。
3.单工、半双工、全双工的概念
1.单工
数据只能从设备A发送给设备B,比如广播
2.半双工
可以收发，但是同时只能收或者发。比如对讲机
3.全双工
可以一边收一边发，比如电话。
九.UART协议
1.概念

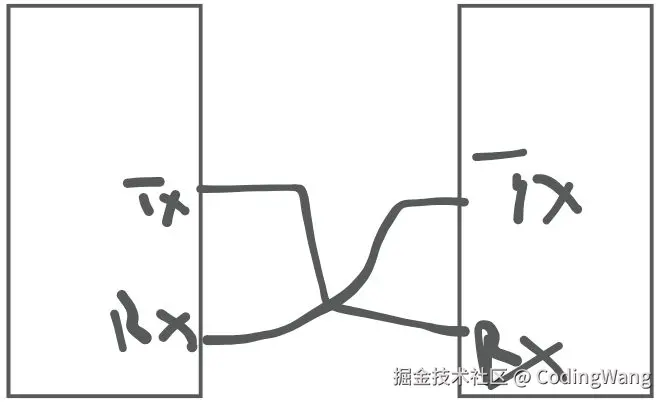

UART是Universal Asynchronous Receiver/Transmitter 简称，即通用的异步收发协议，它是全双工的协议，常用于微控制器单元之间的通讯、或者微控制器与外设之间的通讯。它通常只有两根线用来收发即可。
2.通讯格式

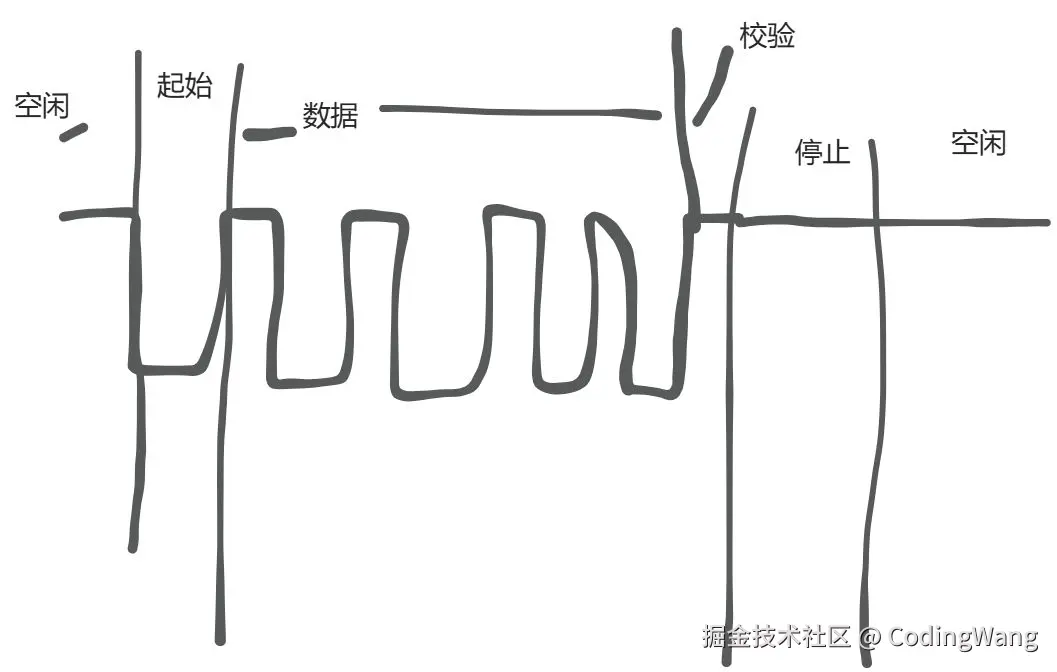

urat数据帧格式是由起始位、数据位、校验位、停止位组成，以及空闲状态构成。空闲状态时为高电平，起始位为低电平，后面跟着数据位为5-9位，校验位分为奇校验和偶校验，停止位为1位或两位高电平，后面会跟下空闲状态。下图为其格式：
除了数据格式之外，还有个重要的概念就是波特率，这个是双方通讯约定的通讯速率，有了它通讯双方才能准确的得到一帧数据。常用的波特率有：115200bps、9600bps等
3.51单片机的uart使用
配置部分：
1.操作寄存器配置其工作模式；
2.通过配置定时器1的溢出率来配置其波特率；
3.开启定时器和串口中断；
收发部分：
收发数据都是在串口中断中
发送数据时，都是通过将数据放到寄存器中，并且在相同时间只能开启收或者发的状态；
寄存器部分：
工作模式
定时器1配置
开启配置
收发寄存器配置
#include "dri_uart.h"
static bit s_is_sending = 0; // 0：未在发送 1：正在发送
static char s_buffer = 0;
static void init_budrate()
{
// 1.串口工作模式 0 1 为8位数据位 波特率设置需要根据定时器1的溢出率及串口的工作模式SMOD来设置
SM0 = 0;
SM1 = 1;
// 2. 波特率
// 2.1 SMOD
PCON &= 0x7F; // 将SMOD设置为0
// 2.2定时器1的设置
// 2.2.1 工作模式
TMOD &= 0x0F;
TMOD |= 0x20;
// 2.2.2 初始值 这是设置波特率的关键溢出率=(SYSCLK/12/(256-T))而波特率=（1/32）x (定时器1的溢出率)
TL1 = 253;
TH1 = 253;
// 2.2.3 启动定时器
TR1 = 1;
// 开关配置
EA = 1; // 中断总开关
ES = 1; // 串口中断开关
ET1 = 1; // 定时器1开关
}
static void init_rc()
{
// 1.接收数据相关配置
REN = 1; // 使能接收
SM2 = 0; // 接收停止位模式
RI = 0; // 接收数据标志位 有数据的话并且有停止位的时候会单片机会将其置为1，这个时候我们就可以从寄存器中取数据了SBUF
TI = 0; // 发送数据标志位 当我们发送标志位允许时，这个标志位会置1，然后我们就可以发送数据了,
}
void uart_init(void)
{
init_budrate();
init_rc();
}
static void Dri_UART_SendChar(char c)
{
while (s_is_sending == 1);//等待之前的发送完成
s_is_sending = 1; // 标记正在发送
SBUF = c;
}
static void Dri_UART_RecData()
{
P34 = 1; // 打开LED使能
if (s_buffer == 'A') {
P00 = 0; // LED1亮
} else if (s_buffer == 'B') {
P01 = 1; // LED1灭
}
Dri_UART_SendChar('1'); // 发送数据
}
// 串口中断函数
void Dri_UART_Handler() interrupt 4
{
/* 检查接收中断标志位RI，如果为1，表示有一帧数据接收完成 */
if (RI == 1) {
s_buffer = SBUF; // 读取接收到的数据
Dri_UART_RecData(); // 处理接收到的数据
RI = 0; // 需要手动清除结束读取
}
/* 检查发送中断标志位TI，如果为1，表示有一帧数据发送完成 */
if (TI == 1) {
s_is_sending = 0; // flag置0，表示发送完成
TI = 0; // 需要手动清除结束发送
}
}
十.I2C协议
1.概念

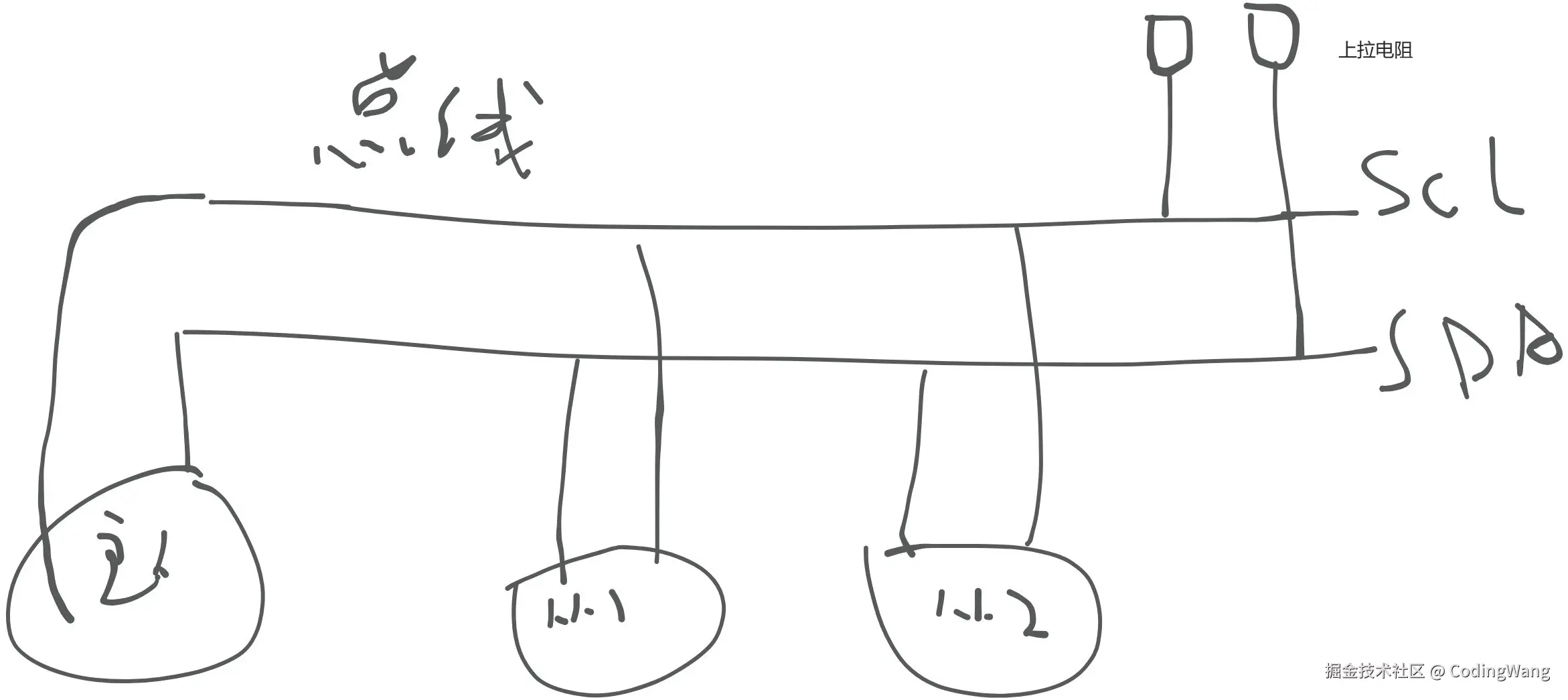

I2C（Inter-Integrated Circuit），通常简称为IIC。它是一种串行同步数据总线，主要有两根线，SDA(数据线)和SCL(时钟线)，SCl必须是主设备产生，SDA主从设备都可以。
2.通讯格式

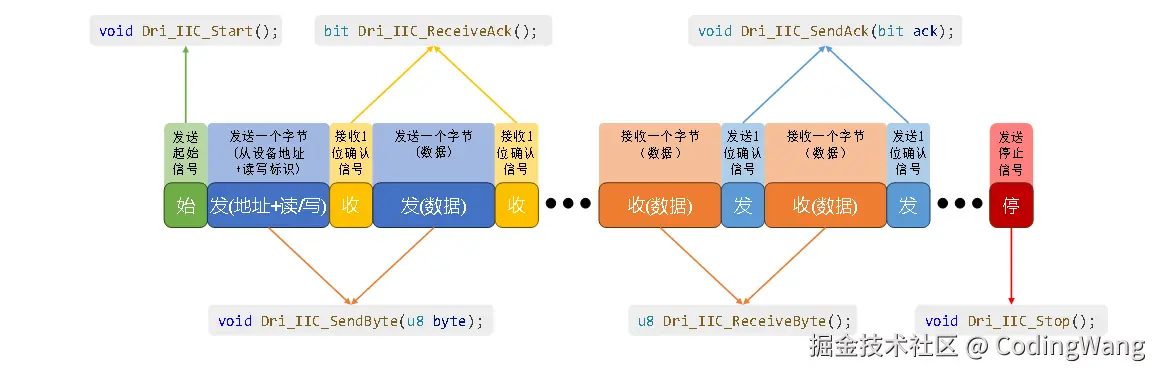

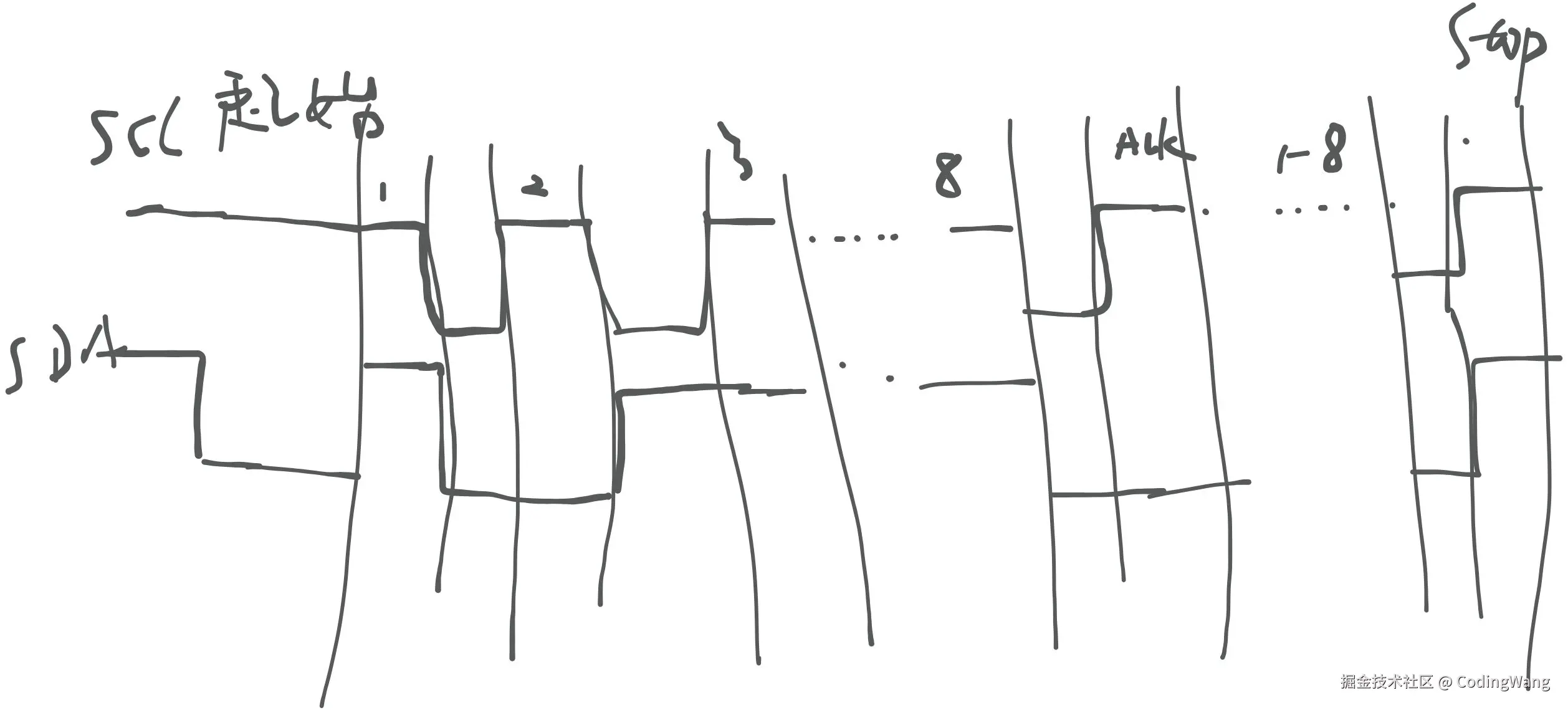

I2C是主从架构，由于只有两根线，空闲时，两根线默认都是给高电平， 当有数据通讯时,SDA会切换成低电平，这个是起始信号，并且每个设备是有设备地址的，当主设备发送给从设备1个字节的数据时，从设备会回复一个确认限号，为0表示收到数据，我们称之为ack,1表示没有收到或者不想在收到数据了，我们称之为nck,当数据完成发送时，会发送一个停止信号，即sda为由低电平到高电平。下面是完整的通讯流程：
1.起始信号：SDA由高电平到低电平；
2.发送设备地址：主机发送设备地址（包含读写信息）。从机回复确认信号；
3.主机发送数据（SDA数据改变时SCL需要由高到低，因为SCl是高时会发送数据），从机回复确认信号；
4.发送完成，主机发送停止信号。
3.51单片机中的I2C
我们使用两个gpio口模拟i2c的通讯过程，包括起始信号，地址发送，接收确认,数据发送，停止信号。
#include <STC89C5xRC.H>
#include "dri_iic.h"
/**
* 开始信号
*/
void Dri_IIC_Start()
{
SCL = 1; //时钟线默认高电平
SDA = 1;//数据线默认高电平
SDA = 0;//拉低数据线 线与开始信号
SCL = 0; // 拉低时钟 才可以配置发送数据
}
/**
* 停止信号
*/
void Dri_IIC_Stop()
{
SDA = 0;
SCL = 1;
SDA = 1;
}
/**
* 主机 发送一个字节
* 先配置SDA数据，然后拉高时钟，数据就会被发送到总线
* 再次拉低即可配置数据，循环往复执行。
*/
void Dri_IIC_SendByte(u8 byte)
{
u8 i;
for (i = 0; i < 8; i++) {
SDA = (byte & (0x80 >> i)) == 0 ? 0 : 1;//设置数据
SCL = 1;//拉高时钟后发送
SCL = 0;//拉低时钟再次可以配置数据
}
}
/**
* 接收从机发来的一个字节
* SCL为高时,SDA才能收到数据，接受完成后，
* 再次置低，从机才可以往总线上发送数据
*/
u8 Dri_IIC_ReceiveByte()
{
u8 byte = 0;
u8 i;
SDA = 1;
for (i = 0; i < 8; i++) {
SCL = 1;
byte = (byte << 1) | SDA;
SCL = 0;
}
return byte;
}
/**
* 主机发送数据后发送的确认信号 由主机发送
*/
void Dri_IIC_SendAck(bit ack)
{
SDA = ack;
SCL = 1;
SCL = 0;
}
/**
* 主机接收从机确认收到数据信号 由从机发送
*/
bit Dri_IIC_ReceiveAck()
{
bit ack;
SDA = 1;
SCL = 1;
ack = SDA;
SCL = 0;
return ack;
}
十一.SPI协议
1.概念
SPI是serial peripheral interface简称，使用的主从架构，与I2C总线一样，也需要时钟信号，所以它是同步传输，但是它至少有四根线组成，SCL时钟,MISO(输出)、MISI(输入)、CC(片选)，因为他没有设备地址，当CC为低电平时，表示需要开始通讯，然后通过miso、misi来发送或接受数据。

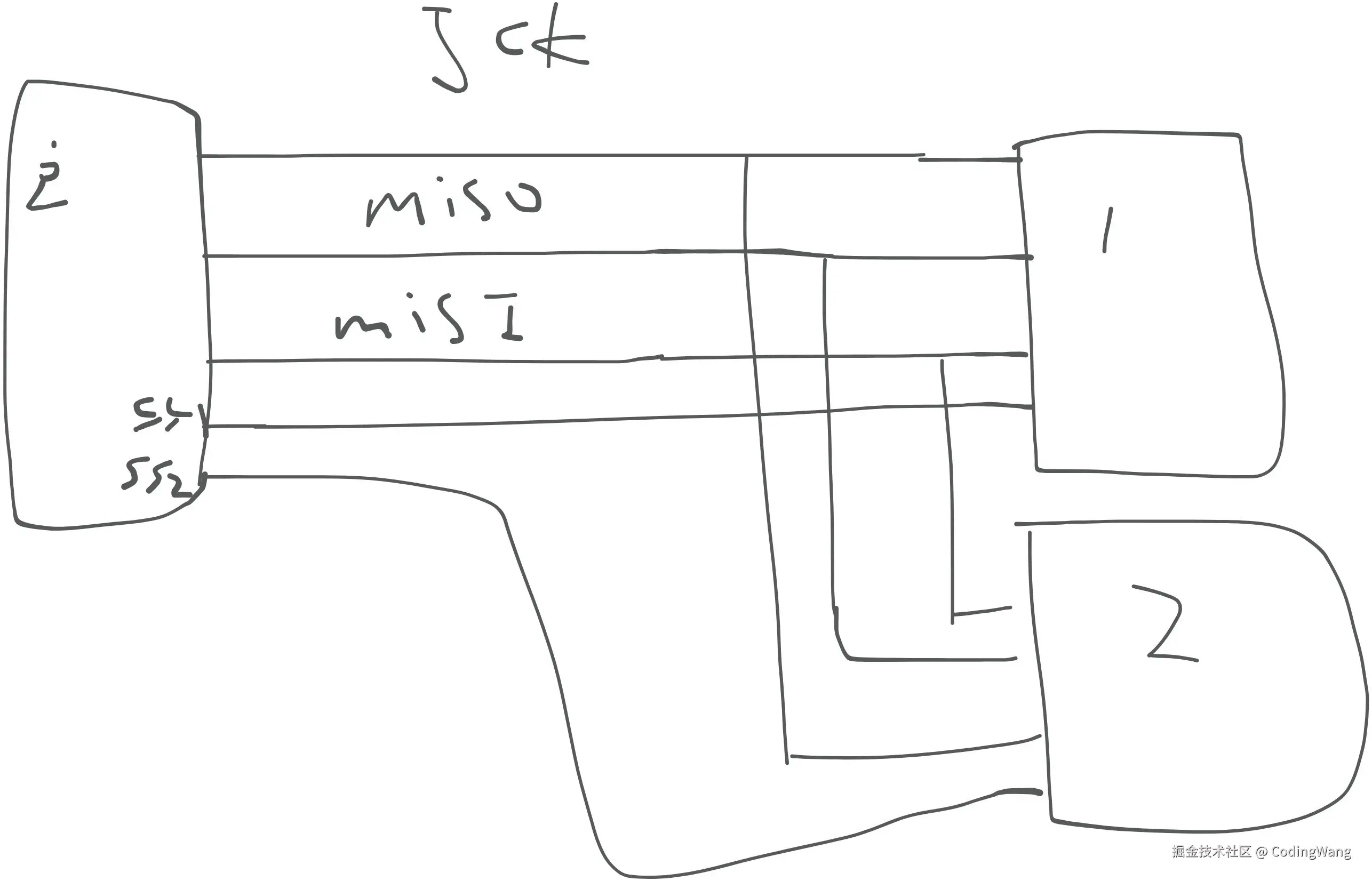

通过上图可以看到，主从公用的三根线包括sck、miso、misi，只有片选是每个设备独立的。
2.通讯格式
SPI有两个重要的参数，即时钟的极性和相位，极性表示上升沿还是下降沿接收数据，也就是它用来标识总线是空闲还是通讯的，而相位表示从第几个上升沿或者下降沿接受数据。极性一般用CPOL(CLOCK POLATIRY)标识，CPOL=0时，标识低电平是空闲时刻，即上升沿才是接受数据，反之则反。相位用CPHA(CLOCK PHASE)来表示，直接决定了SPI总线从哪个跳变沿开始采样数据。通常我们使用低电平是空闲状态，第一个上升沿为采样数据，即配置为0 0。
