电磁学计量实验室中，万用表、示波器、电源、电阻箱等电磁类仪器的校准需严格遵循 JJF 1075-2019 等计量规程，涉及交直流电压 / 电流、电阻、磁通等多参数精准测量，还需解决设备联动同步、电磁干扰屏蔽、数据合规追溯等问题。传统人工校准存在操作步骤繁琐（单台高精度万用表校准耗时 2.5 - 4 小时）、手动读数误差大（电压测量偏差可达 0.003V）、数据整合与证书编制效率低等痛点。基于 LabVIEW 搭建的电磁学计量自动化测试系统，可实现电磁设备联动控制、多参数同步采集、数据智能分析及标准化证书自动生成，全面提升校准流程的效率与可靠性。
一、系统设计
1. 硬件组成
核心设备：被校电磁仪器（如数字万用表 Agilent 34401A、直流稳压电源 Keysight E3646A）、标准电磁设备（Fluke 5520A 多产品校准器，电压测量精度 ±0.001%，电阻精度 ±0.002%）、磁通计校准装置（Lake Shore 480，磁通测量范围 0 - 2Wb）；

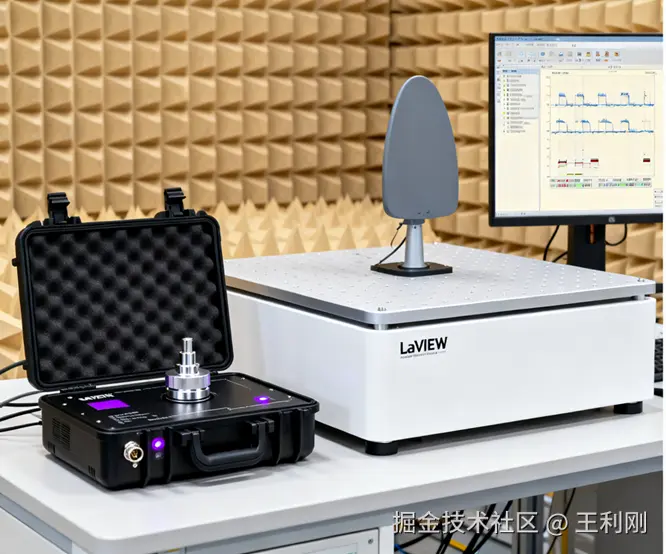

干扰抑制与监测：电磁屏蔽箱（ETS - Lindgren 3165，屏蔽效能≥80dB@1GHz）、高频电磁场传感器（EMCO 3115，用于监测实验室电磁干扰强度）；
控制与采集层：工业控制计算机（Intel Core i9 处理器，满足多设备并行通讯算力需求）、数据采集卡（NI PCIe - 6363，16 位采样率，支持多通道同步采集）、GPIB/USB 转接模块（实现不同接口设备的统一通讯）。
2. 软件架构
采用 LabVIEW 的 “主程序 - 子 VI” 模块化设计，适配电磁学计量多参数、多设备的校准需求：
核心框架：状态机结构，流程为初始化→校准参数配置→设备通讯连接→多参数同步采集→数据修正分析→证书生成→流程结束；
通讯层：集成 VISA 通用驱动（兼容 GPIB、LAN、USB 等多种接口）、厂商专属 SDK（如 Fluke 5520A 校准器专用驱动库），确保设备指令精准传输与数据实时反馈；
数据层：对接 Oracle 数据库（存储被校设备信息、校准数据、环境参数等），调用 LabVIEW 的 Report Generation Toolkit 与 Excel Toolkit，分别实现校准证书生成和数据分析报表导出。
二、关键功能实现
1. 多设备协同控制
（ 1 ）设备通讯与状态监测
标准校准器控制：通过 LabVIEW 发送 SCPI 指令实现参数设定，例如向 Fluke 5520A 发送SOUR:VOLT:DC 10.0000V指令输出标准直流电压，发送MEAS:CURR:DC?读取实际输出电流值，通讯超时阈值设为 1500ms；
被校设备数据读取：针对数字万用表，通过子 VIDMM_Data_Read.vi发送测量指令，解析返回的电压、电阻等数据，每 300ms 刷新一次测量值；
异常预警机制：主程序每 250ms 轮询各设备通讯状态，若出现指令无响应、数据传输中断等情况，立即调用EM_Alarm.vi触发声光报警，同时记录故障代码（如 “EM_ERR_002” 对应标准校准器通讯异常），并保存当前校准进度以便后续恢复。
（ 2 ）校准流程自动化
以数字万用表直流电压档校准为例，核心流程通过子 VIDMM_DCV_Cal.vi实现：
参数配置：用户在前面板输入被校万用表型号、校准量程（如 1V、10V、100V）、校准次数（默认 5 次，取算术平均值）、允差标准；
校准执行：系统控制标准校准器输出对应量程的标准电压，待输出稳定（波动≤0.0001V）后，读取被校万用表的示值，同步通过EM_Env_Read.vi记录当前实验室电磁干扰强度与温湿度；
数据校验：自动计算示值误差（Error=Measured_Value - Standard_Value），若误差超出允差范围，自动增加 2 次测量以排除偶然误差，仍超差则标记为 “不合格” 并暂停校准，弹出异常提示窗口。
2. 电磁干扰防控与数据修正
干扰实时监测：通过EMI_Monitor.vi每 10s 采集电磁屏蔽箱内及实验室环境的电磁干扰数据，在前面板以频谱图形式展示，当干扰强度超过 0.5V/m 时，系统自动发出预警；
屏蔽联动控制：若环境电磁干扰超标，调用Shield_Control.vi通过 RS485 接口控制电磁屏蔽箱启动增强屏蔽模式，同时暂停校准流程，待干扰强度降至合格范围（≤0.3V/m）后自动重启；
测量结果修正：结合采集的环境温湿度与电磁干扰数据，代入电磁参数温度修正公式（如Corrected_Resistance=Measured_Resistance×[1+α×(Temp - 20)]，其中 α 为电阻温度系数）和电磁干扰修正系数，对原始测量数据进行补偿修正，确保结果准确性。
3. 数据管理与证书生成
（ 1 ）数据存储与追溯
校准数据（含被校设备编号、各参数校准值、标准设备信息、环境参数、操作员账号）通过EM_Data_Log.vi写入 Oracle 数据库，支持按设备编号、校准日期、参数类型等多条件组合查询，同时自动备份原始数据，防止数据丢失；
数据分析功能：调用 LabVIEW 的数据分析工具包，生成设备历史校准误差趋势图、参数合格率统计报表，导出为 Excel 格式，为设备运维提供数据支撑。
（ 2 ）校准证书自动生成
基于 JJF 1075 - 2019 规程模板，通过 Report Generation Toolkit 构建证书框架：
自动填充证书字段，包括被校与标准设备的型号、精度、各校准点的测量值、示值误差、扩展不确定度（k=2）等核心内容；
集成电子签名模块，调用EM_Digital_Sign.vi读取操作员 USB 密钥信息，完成签名嵌入，最终生成 PDF 格式校准证书，保存路径统一设为G:\Electromagnetic_Calibration\Cert\YYYYMMDD\SNxxxx.pdf，便于归档查询。
三、系统效果
效率提升：单台数字万用表（5 个电压校准点 + 3 个电阻校准点）校准耗时从 3.5 小时缩短至 1 小时，日均校准能力从 4 台提升至 15 台，证书编制时间从 30 分钟 / 份压缩至 5 分钟 / 份；
精度优化：消除人工读数、接线等操作误差，直流电压测量重复标准差从 0.002V 降至 0.0005V，电阻测量重复标准差从 0.001Ω 降至 0.0002Ω，数据准确性符合 CNAS CL01:2018 认可要求；
兼容性强：通过新增子 VI 可快速适配示波器、钳形表、互感器等新类型电磁设备，目前系统已兼容 12 类共 38 种电磁学计量仪器的校准需求。
四、注意事项
设备通讯前需完成接口协议匹配，建议统一将标准校准器 GPIB 地址设为 4，被校万用表设为 5，避免通讯冲突；
电磁屏蔽箱需定期检测屏蔽效能，每月清洁内部接口，防止灰尘导致接触不良，影响干扰抑制效果；
校准参数的允差标准需随规程更新及时调整，可通过软件的 “规程版本管理” 功能保存不同版本参数，确保校准合规性；
标准设备需定期送上级计量机构检定，检定数据录入系统数据库，作为校准结果有效性的溯源依据。
