部署手册-RocketMQ一站式部署

Siler
43 阅读6分钟

简介

角色介绍

  1. Producer：消息的发送者

  2. Consumer：消息的接收者

  3. Broker: 暂存和传输消息

  4. NameServer：管理Broker

  5. Topic：区分消息的种类；一个发送者可以发送消息或者多个topic；一个消息的接收者可以订阅一个或者Topic消息

  6. Message queue：相当于是Topic的分区；用于并行发送和接收消息


集群搭建

双主双从搭建

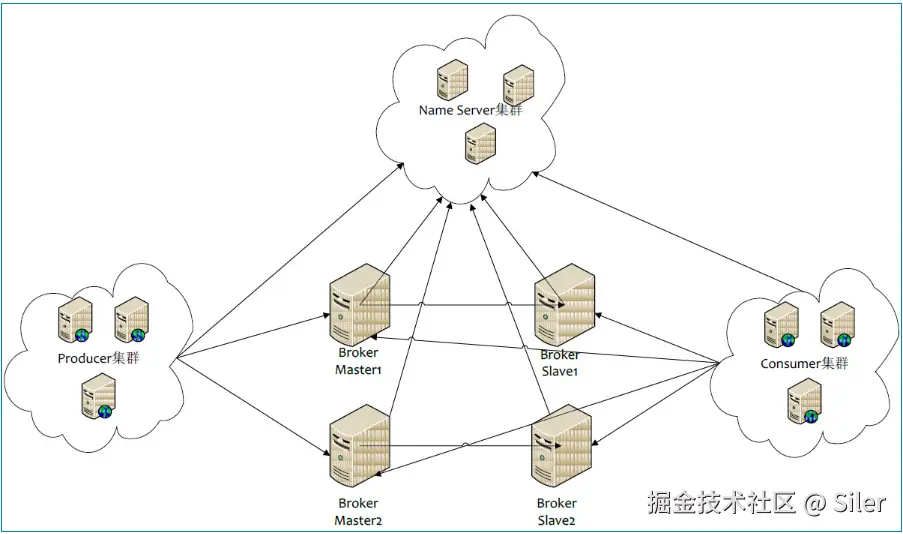

总体架构

消息高可用采用2m-2s-sync方式

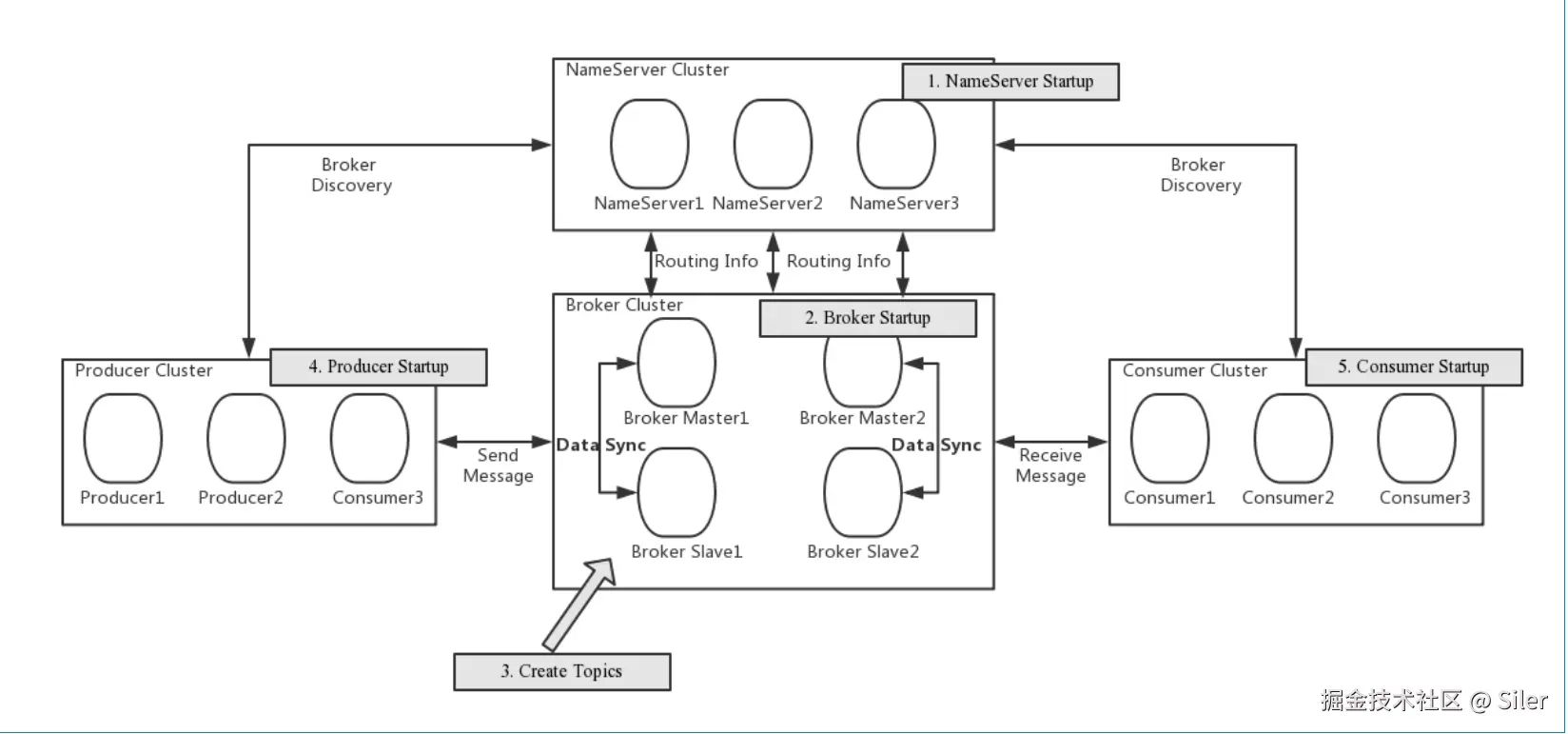

集群工作流程

  1. 启动NameServer，NameServer起来后监听端口，等待Broker，Producer，Consumer连上来，相当于一个路由控制中心。

  2. Broker启动，跟所有的NameServer保持长连接，定时发送心跳包。心跳包中包含当前Broker信息(IP+端口等)以及存储所有Topic信息。注册成功后，NameServer集群中就有Topic跟Broker的映射关系。

  3. 收发消息前，先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，也可以在发送消息时自动创建Topic。

  4. Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取当前发送的Topic存在哪些Broker上，轮询从队列列表中选择一个队列，然后与队列所在的Broker建立长连接从而向Broker发消息。

  5. Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息。

服务器环境

IP地址角色架构模式备注
10.177.32.73nameserver,brokerserverMaster1,slave2
10.177.32.74nameserver,brokerserverMaster2,slave1

安装步骤

1. 更改host文件
vim /etc/hosts
# nameserver
192.168.2.12 rocketmq-nameserver1
192.168.2.13 rocketmq-nameserver2
# broker
192.168.2.12 rocketmq-master1
192.168.2.12 rocketmq-slave2
192.168.2.13 rocketmq-master2
192.168.2.13 rocketmq-slave1

配置完毕后，重启网卡
systemctl restart NetworkManager
2. 更改防火墙设置
# 关闭防火墙
systemctl stop firewalld.service
# 查看防火墙的状态
firewall-cmd --state
# 禁止firewall开机启动
systemctl disable firewalld.service
3. 更改环境变量


保存，随后source /etc/profile

4. 创建存储路径
mkdir /data/app/rocketmq/store
mkdir /data/app/rocketmq/store/commitlog
mkdir /data/app/rocketmq/store/consumequeue
mkdir /data/app/rocketmq/store/index
mkdir /data/app/rocketmq/store-1
mkdir /data/app/rocketmq/store-1/commitlog
mkdir/data/app/rocketmq/store-1/consumequeue
mkdir /data/app/rocketmq/store-1/index
mkdir /data/app/rocketmq/store-2
mkdir /data/app/rocketmq/store-2/commitlog
mkdir/data/app/rocketmq/store-2/consumequeue
mkdir /data/app/rocketmq/store-2/index
mkdir /data/app/rocketmq/store-3
mkdir /data/app/rocketmq/store-3/commitlog
mkdir/data/app/rocketmq/store-3/consumequeuemkdir
/data/app/rocketmq/store-3/index
5. 更改配置文件

在10.177.32.73修改，master1节点：

vim /data/app/rocketmq/conf/2m-2s-sync/broker-a.properties

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-a
#0 表示 Master，>0 表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
#diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/data/app/rocketmq/store
storePathCommitLog=/data/app/rocketmq/store/commitlog
storePathConsumeQueue=/data/app/rocketmq/store/consumequeue
storePathIndex=/data/app/rocketmq/store/index
storeCheckpoint=/data/app/rocketmq/store/checkpoint
abortFile=/data/app/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=SYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

在10.177.32.73修改，slave2节点：

vim /data/app/rocketmq/conf/2m-2s-sync/broker-b-s.properties
brokerClusterName=rocketmq-cluster
brokerName=broker-b
brokerId=1
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
defaultTopicQueueNums=4
autoCreateTopicEnable=true
autoCreateSubscriptionGroup=true
listenPort=11011
deleteWhen=04
fileReservedTime=48
storePathRootDir=/data/app/rocketmq/store-1
storePathCommitLog=/data/app/rocketmq/store-1/commitlog
storePathConsumeQueue=/data/app/rocketmq/store-1/consumequeue
storePathIndex=/data/app/rocketmq/store-1/index
storeCheckpoint=/data/app/rocketmq/store-1/checkpoint
abortFile=/data/app/rocketmq/store-1/abort
maxMessageSize=65536
brokerRole=SLAVEflushDiskType=SYNC_FLUSH

在10.177.32.74修改，master2节点：

vim /data/app/rocketmq/conf/2m-2s-sync/broker-b.properties
brokerClusterName=rocketmq-cluster
brokerName=broker-b
brokerId=0
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
defaultTopicQueueNums=4
autoCreateTopicEnable=true
autoCreateSubscriptionGroup=true
listenPort=10911
deleteWhen=04
fileReservedTime=48
storePathRootDir=/data/app/rocketmq/store-2
storePathCommitLog=/data/app/rocketmq/store-2/commitlog
storePathConsumeQueue=/data/app/rocketmq/store-2/consumequeue
storePathIndex=/data/app/rocketmq/store-2/index
storeCheckpoint=/data/app/rocketmq/store-2/checkpoint
abortFile=/data/app/rocketmq/store-2/abort
maxMessageSize=65536
brokerRole=SYNC_MASTERflushDiskType=SYNC_FLUSH

在10.177.32.74修改，slave2节点：

vim /data/app/rocketmq/conf/2m-2s-sync/broker-a-s.properties
brokerClusterName=rocketmq-cluster
brokerName=broker-a
brokerId=1
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
defaultTopicQueueNums=4
autoCreateTopicEnable=true
autoCreateSubscriptionGroup=true
listenPort=11011
deleteWhen=04
fileReservedTime=48
storePathRootDir=/data/app/rocketmq/store-3
storePathCommitLog=/data/app/rocketmq/store-3/commitlog
storePathConsumeQueue=/data/app/rocketmq/store-3/consumequeue
storePathIndex=/data/app/rocketmq/store-3/index
storeCheckpoint=/data/app/rocketmq/store-3/checkpoint
abortFile=/data/app/rocketmq/store-3/abort
maxMessageSize=65536
brokerRole=SLAVEflushDiskType=SYNC_FLUSH
6. 修改启动脚本

修改runbroker.sh

vi /data/app/rocketmq/bin/runbroker.sh

 # 可按需根据内存大小进行jvm参数进行调整
 JAVA_OPT="${JAVA_OPT} -server -Xms256m -Xmx256m -Xmn128m"

附录：

-Xms：堆内存的初始大小，默认为物理内存的1/64

-Xmx：堆内存的最大大小，默认为物理内存的1/4

-Xmn：堆内新生代的大小。通过这个值也可以得到老生代的大小，即-Xmx减去-Xmn

-Xss：设置每个线程可使用的内存大小，即栈的大小。在相同物理内存下，减小这个值能生成更多的线程，当然操作系统对一个进程内的线程数还是有限制的，不能无限生成。线程栈的大小是个双刃剑，如果设置过小，可能会出现栈溢出，特别是在该线程内有递归、大的循环时出现溢出的可能性更大，如果该值设置过大，就有影响到创建栈的数量，如果是多线程的应用，就会出现内存溢出的错误。

修改runserver.sh

vim /data/app/rocketmq/bin/runserver.sh

JAVA_OPT="${JAVA_OPT} -server -Xms256m -Xmx256m -Xmn128m -XX:MetaspaceSize=128m -XX:MaxMetaspaceSize=320m"

服务启动

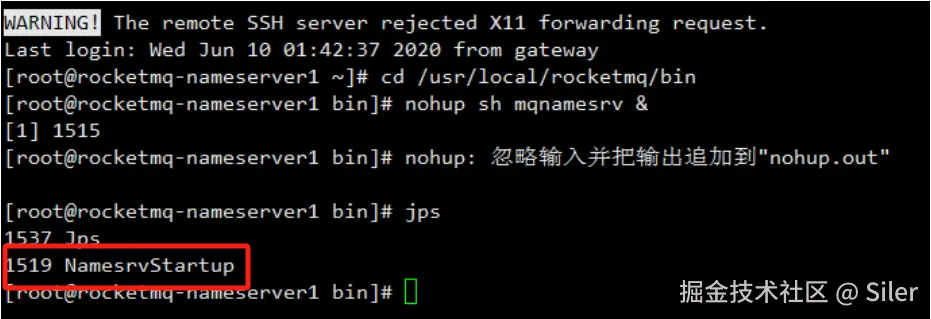

  1. 启动NameServer集群

分别在10.177.32.73和10.177.32.74启动nameServer

cd /data/app/rocketmq/bin
nohup sh mqnamesrv &


  1. 启动broker集群

在10.177.32.73中启动master1和slave2节点

cd /data/app/rocketmq/bin
nohup sh mqbroker -c /data/app/rocketmq/conf/2m-2s-sync/broker-a.properties &

cd /data/app/rocketmq/bin
nohup sh mqbroker -c /data/appl/rocketmq/conf/2m-2s-sync/broker-b-s.properties &

在10.177.32.74中启动master2和slave1节点

cd /data/app/rocketmq/bin
nohup sh mqbroker -c /data/app/rocketmq/conf/2m-2s-sync/broker-b.properties &

cd /data/app/rocketmq/bin
nohup sh mqbroker -c /data/appl/rocketmq/conf/2m-2s-sync/broker-a-s.properties &

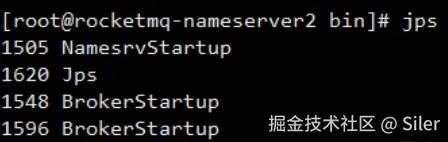

查看结果：


服务停止

./mqshutdown namesrv
./mqshutdown broker

# 再次查看jps,进程已经不存在了

对外开放端口

端口用途
9876namesrv端口
10911broker-master端口
11011broker-slave端口
10909fastRemoting端口

建议优化项

1. 生产者发送超时


原因分析: 默认设置的sendMessage时间为200ms,当前broker处理时间已超过其阈值。

优化项：

waitTimeMillsInSendQueue=3000 # 更改超时时间
osPageCacheBusyTimeOutMills=3000 # 更改系统缓存页时间
sendMessageThreadPoolNums: 64 # 发送消息最大线程数
useReentrantLockWhenPutMessage: true # 是否使用可重入锁
