前言：

前文，了解了 网络包是如何从网卡送到协议栈；接下来就说通知 用户进程。

  • 阻塞

  • 多路IO复用 select poll epoll

  • 分析epoll

  • redis

Socket 创建

socket函数调用执行完之后，用户层面看到返回的是一个整数型的句柄，但其实内核在内部创建了一系列socket相关的内核对象。


  • struct proto_ops：属于套接字操作接口层，针对协议族（如 IPv4 的 INET 族）定义了套接字的核心操作（如 accept、sendmsg、recvmsg）。它是应用层与具体协议之间的 “桥梁”，封装了对套接字的通用操作的具体实现。
  • struct proto：属于具体传输协议的内部处理层，针对特定传输协议（如 TCP）定义了协议自身的核心机制（如连接管理、队列处理、协议级数据收发）。它负责处理协议的底层逻辑，是传输协议的 “内核”。
// net/socket.c
SYSCALL_DEFINE3(socket, int, family, int, type, int, protocol)
{
	...
	retval = sock_create(family, type, protocol, &sock);
	...
}

sock_create是创建socket的主要位置，其中sock_create又调用了__sock_create

// net/socket.c
int __sock_create(struct net *net, int family, int type, int protocol,
			 struct socket **res, int kern)
{
	int err;
	struct socket *sock;
	const struct net_proto_family *pf;
	...
    // 分配socket对象
	sock = sock_alloc();
	...
    // 获得每个协议族的操作表
	pf = rcu_dereference(net_families[family]);
	...
    // 调用指定协议族的创建函数,对于AF_INET对应的是inet_create
	err = pf->create(net, sock, protocol, kern);
	...
}
  • sock_alloc来分配一个struct socket内核对象
  • 获取协议族的操作函数表，并调用其create方法（对于AF_INET协议族来说，执行到的是inet_create方法）
// net/ipv4/af_inet.c
static struct inet_protosw inetsw_array[] =
{
	{
		.type =       SOCK_STREAM,
		.protocol =   IPPROTO_TCP,
		.prot =       &tcp_prot,
		.ops =        &inet_stream_ops,
		.no_check =   0,
		.flags =      INET_PROTOSW_PERMANENT |
			      INET_PROTOSW_ICSK,
	},
	...
};

static int inet_create(struct net *net, struct socket *sock, int protocol,
		       int kern)
{
	struct sock *sk;
	struct inet_protosw *answer;
	struct inet_sock *inet;
	struct proto *answer_prot;
	...
	list_for_each_entry_rcu(answer, &inetsw[sock->type], list) {

		err = 0;
		if (protocol == answer->protocol) {
			if (protocol != IPPROTO_IP)
				break;
		} else {
			if (IPPROTO_IP == protocol) {
				protocol = answer->protocol;
				break;
			}
			if (IPPROTO_IP == answer->protocol)
				break;
		}
		err = -EPROTONOSUPPORT;
	}
	...
    // 将inet_stream_ops赋到socket->ops上
	sock->ops = answer->ops;
    // 获取tcp_prot
	answer_prot = answer->prot;
	...
    // 分配sock对象,并把tcp_prot赋到sock->sk_prot上
	sk = sk_alloc(net, PF_INET, GFP_KERNEL, answer_prot);
	...
	// 对sock对象进行初始化
	sock_init_data(sock, sk);
	...
}

在inet_create中:

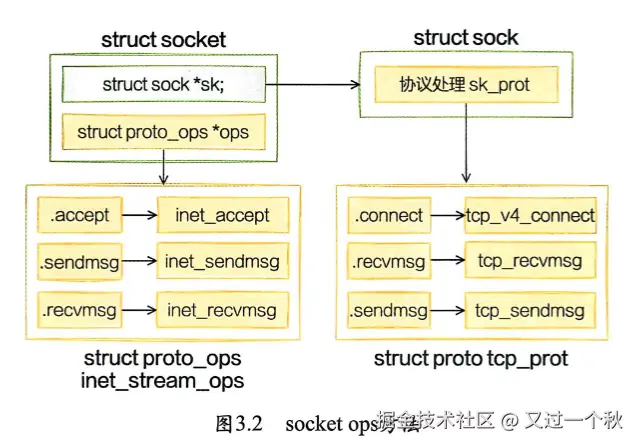

  • 根据类型SOCK_STREAM查找到对于TCP定义的操作方法实现集合inet_stream_ops和tcp_prot，并把它们分别设置到socket->ops和sock->sk_prot上，如下图所示：

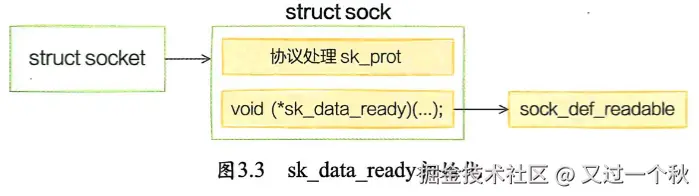

  • sock_init_data。在这个方法中将socket中的sk_data_ready函数指针进行了初始化，设置为默认sock_def_readable，如下图所示


// net/core/sock.c
void sock_init_data(struct socket *sock, struct sock *sk)
{
	...
	sk->sk_data_ready	=	sock_def_readable;
	sk->sk_write_space	=	sock_def_write_space;
	sk->sk_error_report	=	sock_def_error_report;
	...
}

当软中断上收到数据包时通过调用 sk_data_ready 函数指针（实际被设置成了sock_def_readable()）来唤醒在socket上等待的进程。后面讲到“软中断模块”时可以看到这一过程

至此，一个tcp对象，确切的说是AF_INET协议族下SOCKET_STREAM对象就算创建完成了。这里花费了一次socket系统调用的开销。

内核和用户进程 阻塞方式

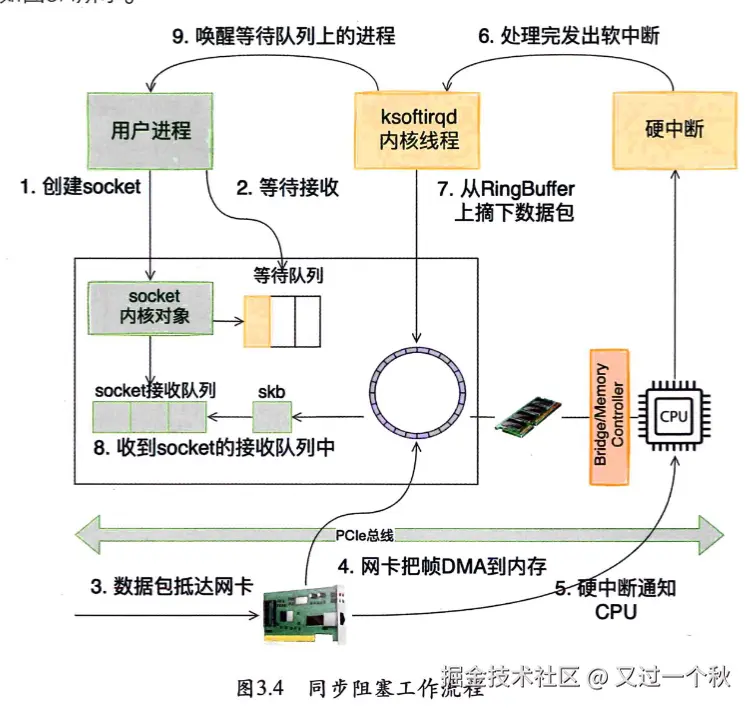

从用户进程创建socket，到一个网络包抵达网卡被用户进程接收，同步阻塞IO总体上的流程如下图所示： image.png

等待接收消息

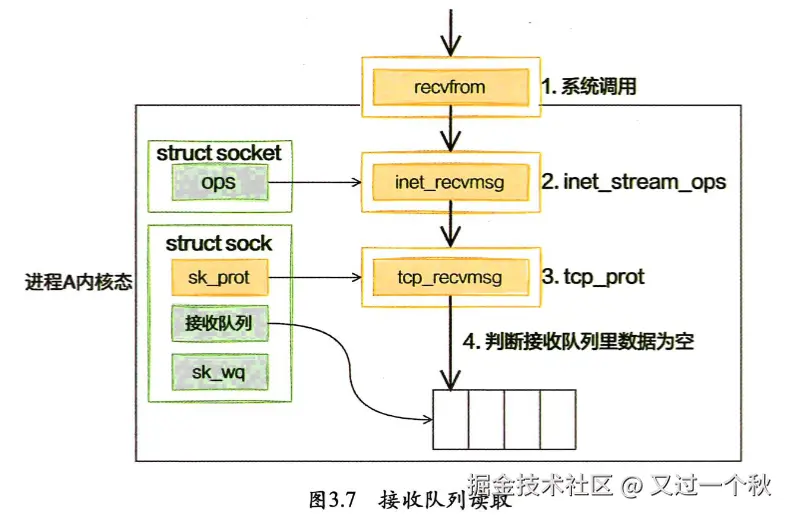

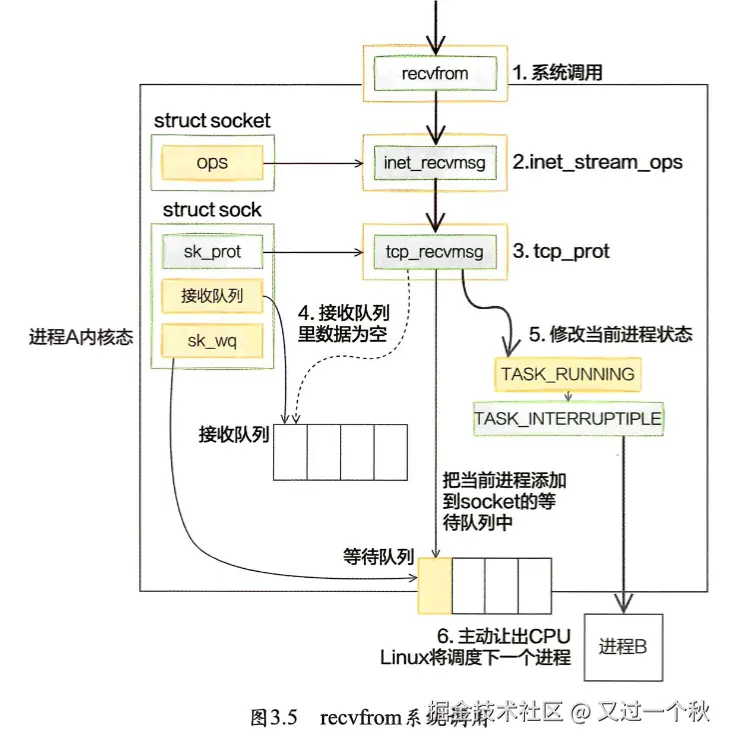

clib库recv函数会执行recvform系统调用。进入系统调用后，用户进程就进入了内核态，执行一系列的内核协议层函数，然后到socket对象的接收队列中查看是否有数据，没有的话就把是自己添加到socket对应的等待队列里。最后让出CPU，操作系统会选择下一个就绪状态的进程来执行。整个流程如下图所示：


recvfrom

// net/socket.c
SYSCALL_DEFINE6(recvfrom, int, fd, void __user *, ubuf, size_t, size,
		unsigned int, flags, struct sockaddr __user *, addr,
		int __user *, addr_len)
{
	struct socket *sock;
	...
    // 根据用户传入的fd找到socket对象
	sock = sockfd_lookup_light(fd, &err, &fput_needed);
	...
	err = sock_recvmsg(sock, &msg, size, flags);
	...
}

接下来的调用顺序为：sock_recvmsg => __sock_recvmsg => __sock_recvmsg_nosec

// net/socket.c
static inline int __sock_recvmsg_nosec(struct kiocb *iocb, struct socket *sock,
				       struct msghdr *msg, size_t size, int flags)
{
	...
	return sock->ops->recvmsg(iocb, sock, msg, size, flags);
}

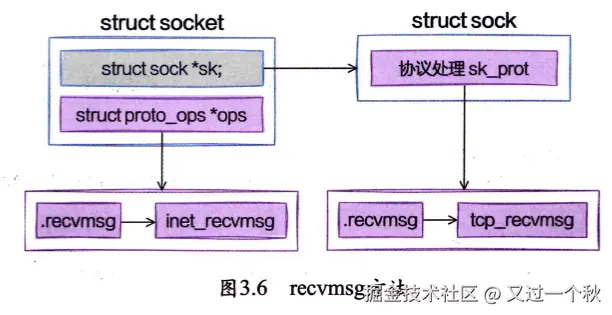

调用socket对象ops里的recvmsg，recvmsg指向的是inet_recvmsg方法


// net/ipv4/af_inet.c
int inet_recvmsg(struct kiocb *iocb, struct socket *sock, struct msghdr *msg,
		 size_t size, int flags)
{
	...
	err = sk->sk_prot->recvmsg(iocb, sk, msg, size, flags & MSG_DONTWAIT,
				   flags & ~MSG_DONTWAIT, &addr_len);
	...
}

这次调用的是socket对象里sk_prot下的recvmsg方法，recvmsg方法对应的是tcp_recvmsg方法

// net/ipv4/tcp.c
int tcp_recvmsg(struct kiocb *iocb, struct sock *sk, struct msghdr *msg,
		size_t len, int nonblock, int flags, int *addr_len)
{
	...
	int copied = 0;
	...
	do {
		...
		// 遍历接收队列接收数据
		skb_queue_walk(&sk->sk_receive_queue, skb) {
			...
		}
		...
		if (copied >= target) {
			release_sock(sk);
			lock_sock(sk);
		} else // 没有收到足够数据,启用sk_wait_data阻塞当前进程
			sk_wait_data(sk, &timeo);
		...
	} while (len > 0);
	...
}

总得来说


如果没有收到数据，或者收到的不够多，则调用sk_wait_data把当前进程阻塞掉

// net/core/sock.c
int sk_wait_data(struct sock *sk, long *timeo)
{
	int rc;
	// 当前进程(current)关联到所定义的等待队列项上
	DEFINE_WAIT(wait);

 	// 调用sk_sleep获取sock对象下的wait
  // 并准备挂起,将当前进程设置为可打断(INTERRUPTIBLE)
	prepare_to_wait(sk_sleep(sk), &wait, TASK_INTERRUPTIBLE);
	set_bit(SOCK_ASYNC_WAITDATA, &sk->sk_socket->flags);
	// 通过调用schedule_timeout让出CPU,然后进行睡眠
	rc = sk_wait_event(sk, timeo, !skb_queue_empty(&sk->sk_receive_queue));
	...
}

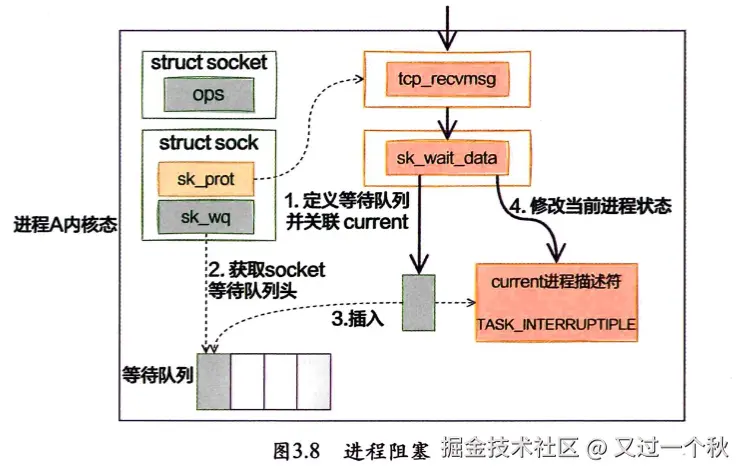

sk_wait_data 进程阻塞


首先在DEFINE_WAIT下，定义了一个等待队列项wait。在这个新的等待队列项上，注册了回调函数autoremove_wake_function，并把当前进程描述符current关联到其.private成员上

// include/linux/wait.h
#define DEFINE_WAIT_FUNC(name, function)				\
	wait_queue_t name = {						\
		.private	= current,				\
		.func		= function,				\
		.task_list	= LIST_HEAD_INIT((name).task_list),	\
	}

#define DEFINE_WAIT(name) DEFINE_WAIT_FUNC(name, autoremove_wake_function)

紧接着在sk_wait_data中调用sk_sleep获取socket对象下的等待队列列表头wait_queue_head_t。sk_sleep源码如下：

// include/net/sock.h
static inline wait_queue_head_t *sk_sleep(struct sock *sk)
{
	BUILD_BUG_ON(offsetof(struct socket_wq, wait) != 0);
	return &rcu_dereference_raw(sk->sk_wq)->wait;
}

接着调用prepare_to_wait来把新定义的等待队列项wait插入sock对象的等待队列

// kernel/wait.c
void
prepare_to_wait(wait_queue_head_t *q, wait_queue_t *wait, int state)
{
	unsigned long flags;

	wait->flags &= ~WQ_FLAG_EXCLUSIVE;
	spin_lock_irqsave(&q->lock, flags);
	if (list_empty(&wait->task_list))
		__add_wait_queue(q, wait);
	set_current_state(state);
	spin_unlock_irqrestore(&q->lock, flags);
}

这样后面当内核收完数据产生就绪事件的时候，就可以查找socket等待队列上的等待项，进而可以找到回调函数和在等待该socket就绪事件的进程了。

最后调用sk_wait_event让出CPU，进程将进入睡眠状态，这会产生一次进程上下文切换的开销，这个开销是昂贵的，大约需要消耗几个微妙的CPU时间。⭐

软中断模块

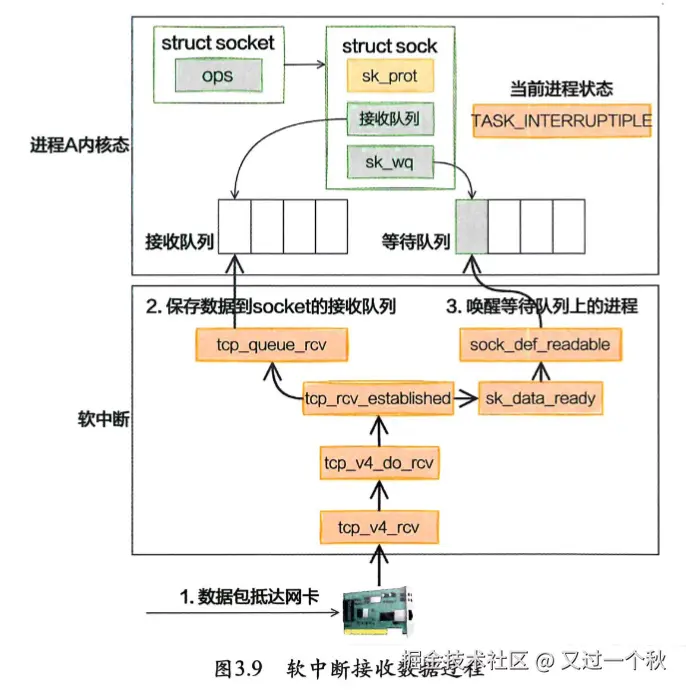

ksoftirqd线程 收到数据以后，发现是 TCP 包就会执行 tcp_v4_rcv 函数。接着往下，如果是 ESTABLISH 状态下的数据包，则最后会把数据拆出来放到对应socket的接收队列中，然后调用 sk_data_ready 来唤醒用户进程

// net/ipv4/tcp_ipv4.c
int tcp_v4_rcv(struct sk_buff *skb)
{
	...
	// 获取tcp header
	th = tcp_hdr(skb);
	// 获取ip header
	iph = ip_hdr(skb);
	...
	// 根据数据包header中的IP、端口信息查找到对应的socket
	sk = __inet_lookup_skb(&tcp_hashinfo, skb, th->source, th->dest);
	...
	// socket未被用户锁定
	if (!sock_owned_by_user(sk)) {
		...
		{
			if (!tcp_prequeue(sk, skb))
				ret = tcp_v4_do_rcv(sk, skb);
		}
	}
	...
}

在tcp_v4_rcv中，首先根据收到的网络包的header里的source和dest信息在本机上查询对应的socket。找到以后，调用tcp_v4_do_rcv函数

网络层（IP）和传输层（TCP/UDP 等）的关键标识信息（即 “五元组”）
inet_hashinfo 哈希表 存储 socket，按照协议分表。

  • 按协议分表：TCP 有独立的哈希表（tcp_hashinfo），UDP 也有独立哈希表（udp_hashinfo），避免跨协议查找浪费资源；
  • 哈希表的 “索引”：用「目的 IP + 目的端口 + 协议」或「五元组」计算哈希值，socket 就存在哈希值对应的 “桶”（bucket）中；
  • 不同状态的 socket 分类存储：比如 TCP 的 LISTEN 状态 socket（等待连接）、ESTABLISHED 状态 socket（已建立连接），会存在不同的哈希子表中，进一步提升查找效率。
// net/ipv4/tcp_ipv4.c
int tcp_v4_do_rcv(struct sock *sk, struct sk_buff *skb)
{
	...
	if (sk->sk_state == TCP_ESTABLISHED) {
		...
		// 执行连接状态下的数据处理
		if (tcp_rcv_established(sk, skb, tcp_hdr(skb), skb->len)) {
			rsk = sk;
			goto reset;
		}
		return 0;
	}
	// 其他非ESTABLISH状态的数据包处理
	...
}

假设处理的是ESTABLISH状态下的包，这样就进入tcp_rcv_established函数进行处理

// net/ipv4/tcp_input.c
int tcp_rcv_established(struct sock *sk, struct sk_buff *skb,
			const struct tcphdr *th, unsigned int len)
{
				...
				// 接收数据放到队列中
				eaten = tcp_queue_rcv(sk, skb, tcp_header_len,
						      &fragstolen);
			...
			// 数据准备好,唤醒socket上阻塞掉的进程
			sk->sk_data_ready(sk, 0);
			...
}

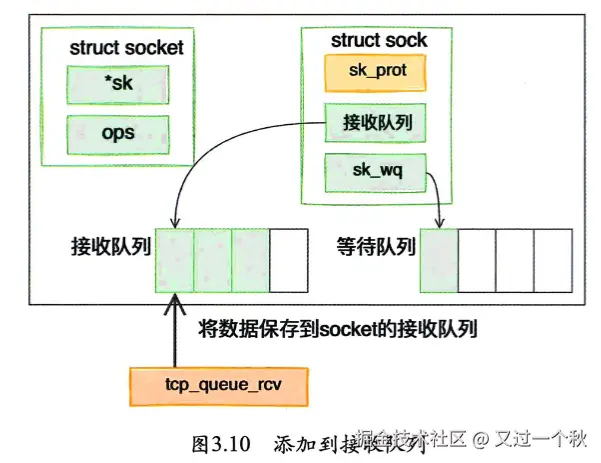

在tcp_rcv_established中通过调用tcp_queue_rcv函数，完成了将接收到的数据放到socket的接收队列上，如下图所示：


函数tcp_queue_rcv的源码如下：

// net/ipv4/tcp_input.c
static int __must_check tcp_queue_rcv(struct sock *sk, struct sk_buff *skb, int hdrlen,
		  bool *fragstolen)
{
	...
    // 把接收到的数据放到socket的接收队列的尾部
	if (!eaten) {
		__skb_queue_tail(&sk->sk_receive_queue, skb);
		skb_set_owner_r(skb, sk);
	}
	return eaten;
}

调用tcp_queue_rcv接收完成之后，接着调用sk_data_ready来唤醒在socket上等待的用户进程。这又是一个函数指针。在前面”socket的直接创建“的部分，讲到在创建socket的流程里执行到的sock_init_data函数已经把sk_data_ready指针设置成了sock_def_readable函数了。它是默认的数据就绪处理函数。

// net/core/sock.c
static void sock_def_readable(struct sock *sk, int len)
{
	struct socket_wq *wq;

	rcu_read_lock();
	wq = rcu_dereference(sk->sk_wq);
    // 有进程在此socket的等待队列
	if (wq_has_sleeper(wq))
        // 唤醒等待队列上的进程
		wake_up_interruptible_sync_poll(&wq->wait, POLLIN | POLLPRI |
						POLLRDNORM | POLLRDBAND);
	sk_wake_async(sk, SOCK_WAKE_WAITD, POLL_IN);
	rcu_read_unlock();
}

在sock_def_readable中再一次访问到了sock->sk_wq下的wait。在前面”等待接收消息“的部分调用recvform时，在执行过程的最后，通过DEFINE_WAIT(wait)将当前进程关联的等待队列添加到sock->sk_wq下的wait里了。

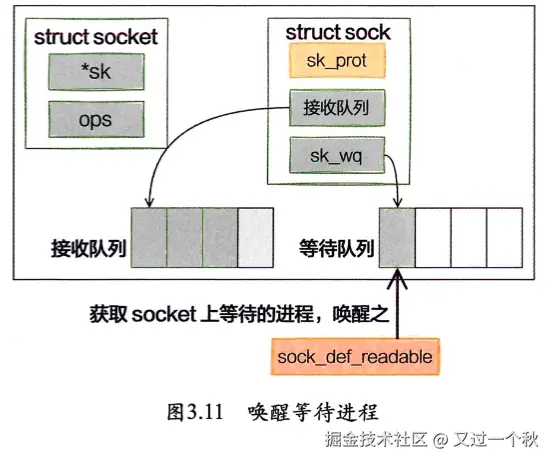

那接下来就是调用wake_up_interruptible_sync_poll来唤醒在socket上因为等待数据而被阻塞掉的进程了，如下图所示：


// include/linux/wait.h
#define wake_up_interruptible_sync_poll(x, m)				\
	__wake_up_sync_key((x), TASK_INTERRUPTIBLE, 1, (void *) (m))

// kernel/sched/core.c
void __wake_up_sync_key(wait_queue_head_t *q, unsigned int mode,
			int nr_exclusive, void *key)
{
	unsigned long flags;
	int wake_flags = WF_SYNC;

	if (unlikely(!q))
		return;

	if (unlikely(!nr_exclusive))
		wake_flags = 0;

	spin_lock_irqsave(&q->lock, flags);
	__wake_up_common(q, mode, nr_exclusive, wake_flags, key);
	spin_unlock_irqrestore(&q->lock, flags);
}

__wake_up_common实现唤醒。该函数调用的参数nr_exclusive传入的是1，这里指的是即使有多个进程都阻塞在同一个socket上，也只会唤醒一个进程。其作用是为了避免惊群，而不是把所有的进程都唤醒。

// kernel/sched/core.c
static void __wake_up_common(wait_queue_head_t *q, unsigned int mode,
			int nr_exclusive, int wake_flags, void *key)
{
	wait_queue_t *curr, *next;

	list_for_each_entry_safe(curr, next, &q->task_list, task_list) {
		unsigned flags = curr->flags;

		if (curr->func(curr, mode, wake_flags, key) &&
				(flags & WQ_FLAG_EXCLUSIVE) && !--nr_exclusive)
			break;
	}
}

在__wake_up_common中找出一个等待队列项curr，然后调用其curr->func。在前面”等待接收消息“的部分recv函数执行的时候，使用DEFINE_WAIT()定义等待队列项时，内核把curr->func设置成了autoremove_wake_function。

// kernel/wait.c
int autoremove_wake_function(wait_queue_t *wait, unsigned mode, int sync, void *key)
{
	int ret = default_wake_function(wait, mode, sync, key);

	if (ret)
		list_del_init(&wait->task_list);
	return ret;
}

在autoremove_wake_function中，调用了default_wake_function

// kernel/sched/core.c
int default_wake_function(wait_queue_t *curr, unsigned mode, int wake_flags,
			  void *key)

	return try_to_wake_up(curr->private, mode, wake_flags);
}

调用try_to_wake_up时传入的task_struct是curr->private，这个就是因为等待而被阻塞的进程项。当这个函数执行完的时候，在socket上等待而被阻塞的进程就被推入可运行队列里了，这又将产生一次进程上下文切换的开销

总结

同步阻塞方式接收网络包的整个过程分为两部分：

  • 第一部分是我们自己的代码所在的进程，我们调用的socket()函数会进入内核态创建必要内核对象。recv()函数在进入内核态以后负责查看接收队列，以及在没有数据可处理的时候把当前进程阻塞掉，让出CPU
  • 第二部分是硬中断、软中断（系统线程ksoftirqd）。在这些组件中，将包处理完后会放到socket的接收队列中。然后根据socket内核对象找到其等待队列中正在因为等待而被阻塞掉的进程，把它唤醒


epoll ⭐

epoll 函数

  • epoll_create：创建一个epoll对象
  • epoll_ctl：向epoll对象添加要管理的连接
  • epoll_wait：等待其管理的连接上的IO事件

epoll_creat

在用户进程调用epoll_create时，内核会创建一个struct eventpoll内核对象，并把它关联到当前进程的已打开文件列表中，如下图所示：
