大家好，我是前端西瓜哥。
前段时间将图形编辑器的文字渲染做了下改造。
原来的文字渲染使用的是 Canvas 2d 的 fillText 方法，现在改成了用 opentype.js 解析字体获取字形（glyph）路径，然后去渲染这些路径。
suika 图形编辑器 github 地址：
线上体验：
今天我们来简单说说怎么解析字体并用 glyph 渲染文本。
解析字体的优势
相比用 Canvas 2d，自己去解析生成 glyph 的路径去渲染，有什么优势呢？
首先是可以和 Canvas 2d 这一特殊的 渲染引擎解耦，我们有了 glyph 的路径信息，那就不再依赖引擎内部的文本渲染特性，可以换一些支持基础图形的引擎了，比如换成 SVG，或者自己基于 WebGL 实现的渲染引擎。
然后是可以在渲染前 对 glyph 路径做一些 “魔改”，比如一些对渲染质量要求不高的场景（比如 CAD 的文字），我么可以将 glyph 的曲线离散成一些间隔比较大的连续直线，去得到 “劣化” 版的低保真文字。
虽然看起来不太光滑（尤其是放大的时候），但可读性完全没问题，渲染效率高。
或者可以实现一些字体效果，比如字体没有对应的 bold 字体，可以通过 offset 扩展路径来大概模拟，就是效果差了些
或者做成动态分辨率，当文字远离你变得非常小的时候，用 “劣化” 版的文字，足够小的时候甚至可以直接渲染成一个黑色方块。
此外，我们可以 在不加载字体的情况下，渲染出文字。
因为我们已经拿到了路径信息，只要把这些路径信息保存好，那渲染时就可以不需要字体的参与了。当然字体不存在的话，修改文本就做不到了。
这在文本只需要渲染不需要编辑的场景是很有用的。
比如 图纸初始化时，可以不预先加载字体，直接渲染文本对象下额外保存的路径数据（之前编辑时得到的），字体的加载异步进行，确保用户编辑前加载好即可。
这样可以有效 减少用户初次打开图纸的时间，尤其是图纸使用了大量不同字体的场景。
将图纸导出在另一个没有对应字体的操作系统上打开，也能正确显示出来。但如果要修改，找不到的字体需要用户手动替换为已有的其他字体。

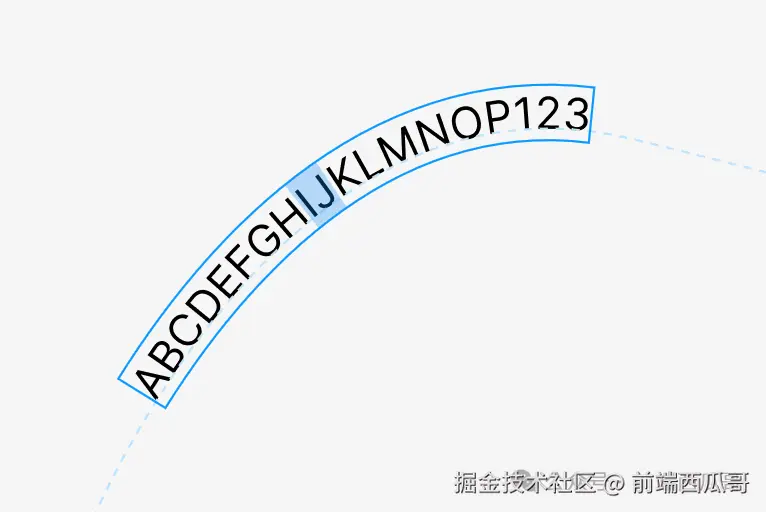

最后是可以实现 非常灵活的文字排版，比如 text on path，跟随路径的文字，其实就是在路径上间隔一段距离求出差值点和切向量，然后让对应字形路径的基线对齐上去。
（Figma 的 text on path 效果）
缺点是 要自己实现 各种底层的文字排版效果，各种计算各种 transform。
opentype.js 用法
这里我用了 opentype.js 第三方库（和 opentype 标准的官方没有关系），支持各种字体格式的解析。可以解析 otf、ttf、woff 等字体格式。
一些基础的用法。
1、加载字体。
import opentype from 'opentype.js';
const font = await opentype.load('./smiley-sans-oblique.otf');
2、拿到字符串对应的 glyph 路径。
const glyphs = font.stringToGlyphs(str);

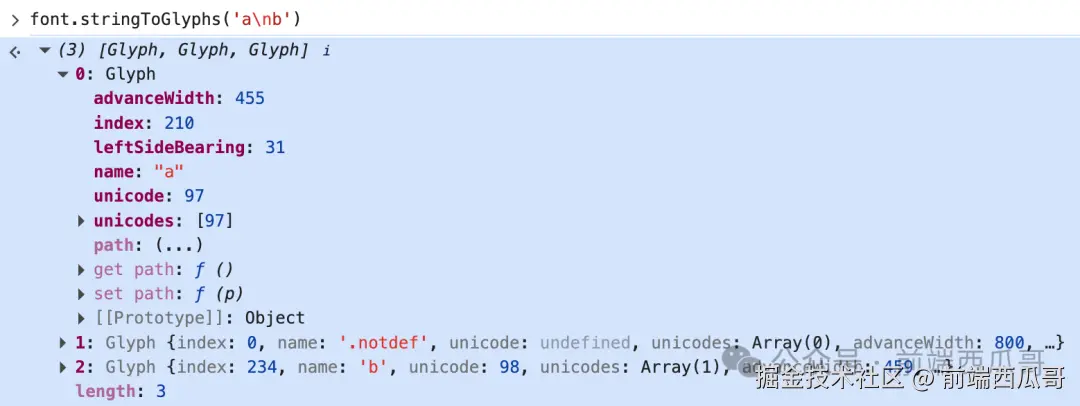

glyph 里面有对应字符的 advanceWidth（前进宽度），unicode 值、字符名、在字符集的索引位置等信息。

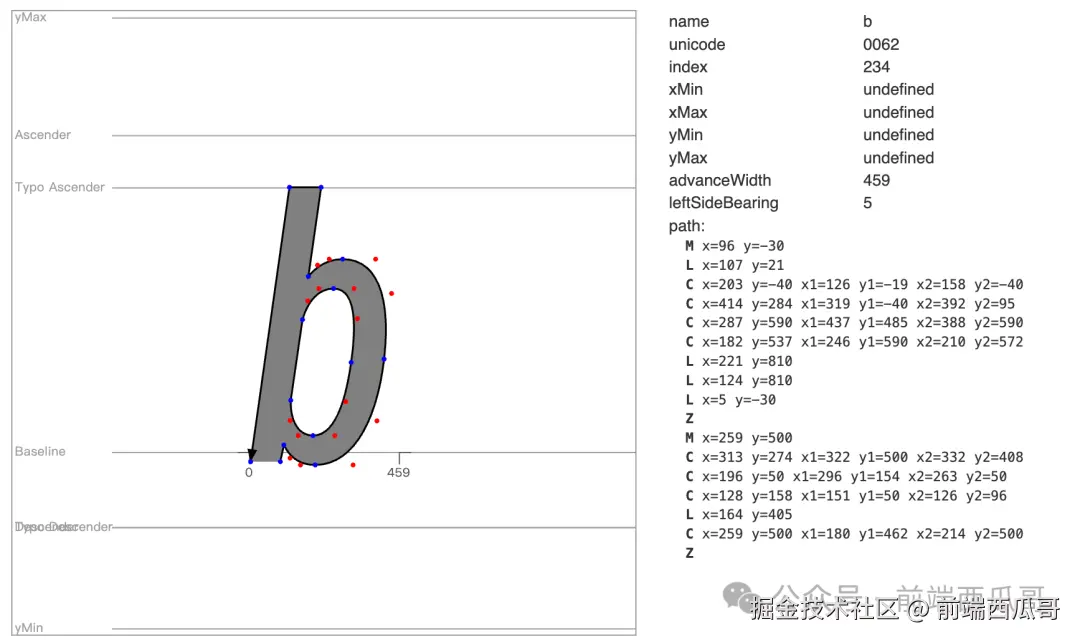

读者可以试试 opentype.js 官方提供的 Glyph 工具：opentype.js.org/glyph-inspe…
glyph
我们具体看看一下 b 的在 “得意黑” 字体下的 glyph 是怎样的。
读取 b 的路径值。
const pathStr = glyph.path.toPathData(100);
拿到的路径是:
M96-30L107 21C126-19 158-40 203-40C319-40 392 95 414 284C437 485 388 590 287 590C246 590 210 572 182 537L221 810L124 810L5-30ZM259 500C322 500 332 408 313 274C296 154 263 50 196 50C151 50 126 96 128 158L164 405C180 462 214 500 259 500Z

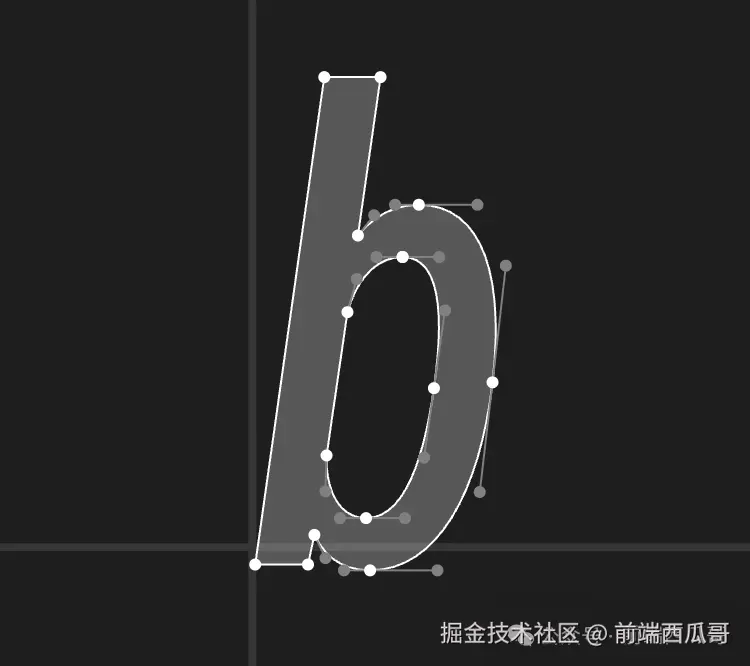

看看长啥样。
可以看到，这个 b 水平方向是反的。因为返回的路径是右手坐标系的（y 向下），而 svg 是左手坐标系（y 向上）。
如果给它 y 方向翻转一下，就能得到正确的渲染结果。
可以看到，glyph 路径的位置是基于 基线（baseline） 对齐的。

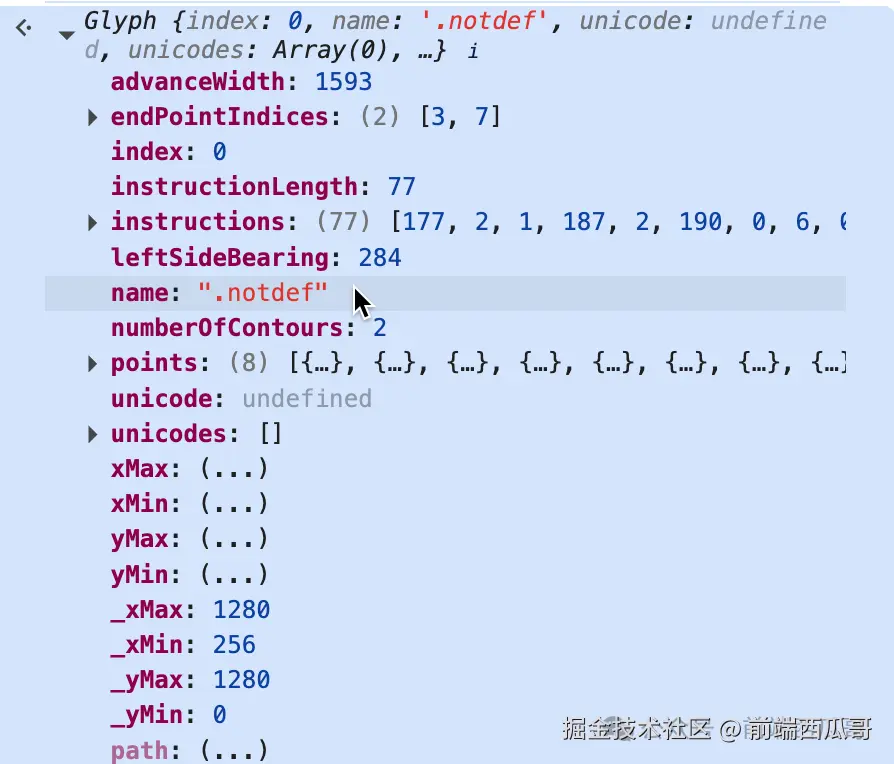

另外，如果一个字符（如 emoji）在字体的字符集中找不到，opentype 会给你返回一个 notdef 字符，通常在字体字符集的第一位。
通常我们会亲切地称之为 豆腐块（tofu），因为通常都是一个空心的矩形方块，表示该 glyph 缺失。

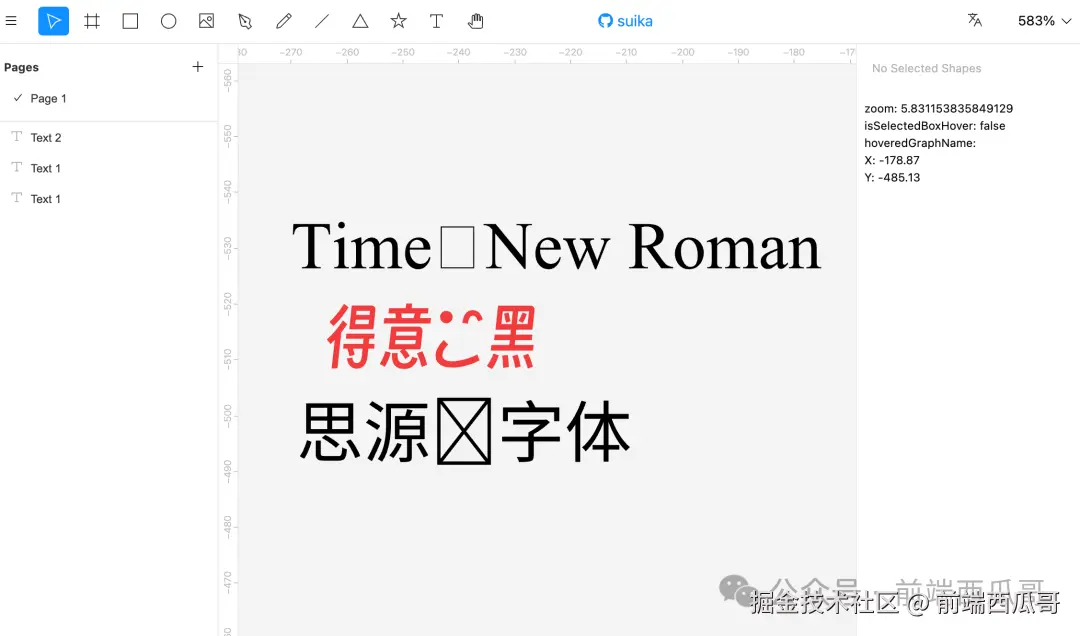

如果没有做字体回退，并应用字体自身的豆腐块，会变成下面这样子。
不同字体的豆腐块也是各有特色。
glyph 的宽高

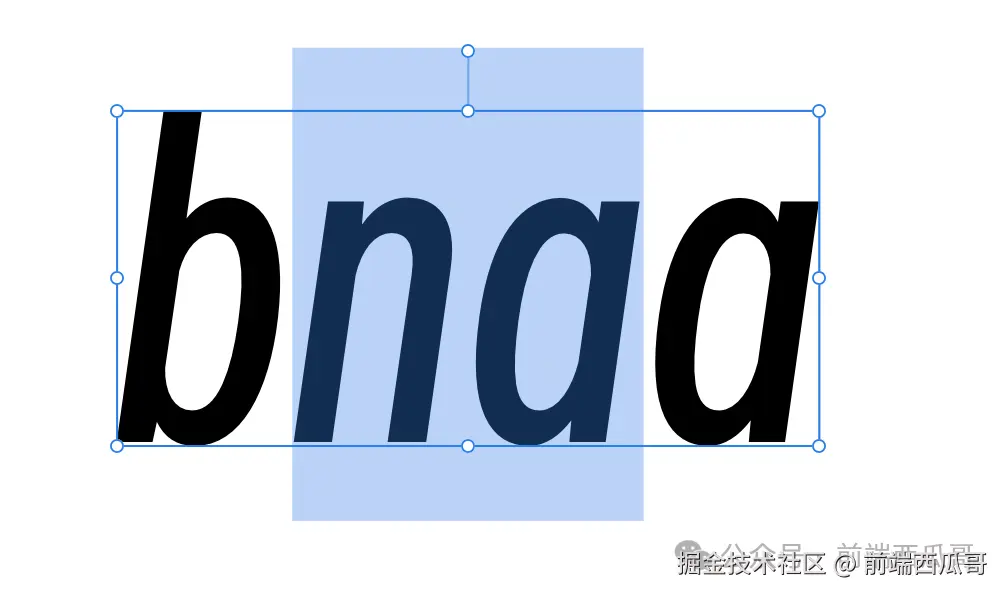

对于 glyph 的宽高，我和 Figma 一样，选择行高 lineHeight 和 glyph 的 advanceWidth 作为 glyph 的宽高。
有些软件是用最小包围盒的，比如 Affinity。不过进行文本编辑时，选区的高度还是会用 lineHeight。
我们需要用到字体的 hhea 表的信息。
-
font.tables.hhea.ascender：基线到最高字符顶部距离（正数，如 970）
-
font.tables.hhea.descender：基线到最低字符底部的距离（负数，如 -230）
-
font.tables.hhea.lineGap：行高补偿值（如 0）。
一个 font 对应的默认行高（行高值为 auto）的值的计算公式如下：
const lineHeight = ascender - descender + lineGap;

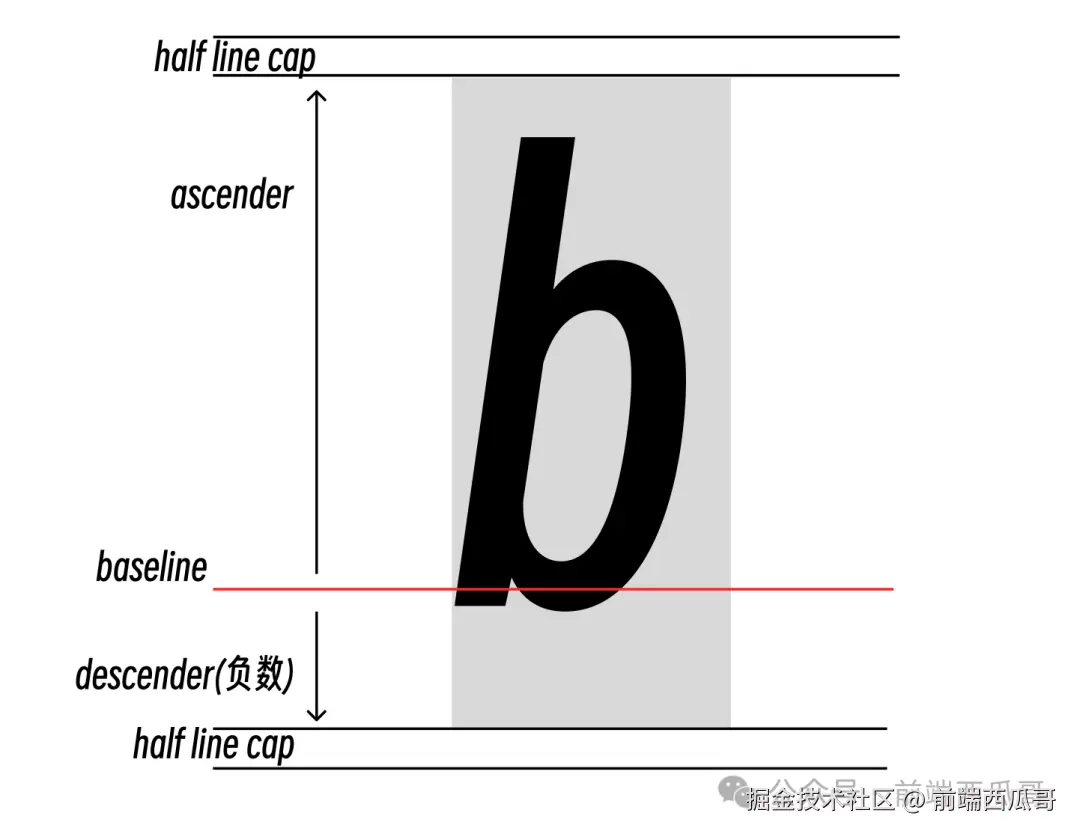

glyph 大概长这样，我们吧 linecap 分别往两边扩展一下，就是字体的 默认行高 了。
当然你也可以自行设置行高，这样的话可以忽略掉 linecap，让 ascender 和 descender 往两边等距地移动，直到高度等于设置的行高为止。
lineHeight 会作为 glyph 的高度了。glyph 的宽度就是 advanceWidth，直接读就好。
对于示例中的 “得意黑” 字体，默认行高可以算一下 970 -(-230) + 0，即 1200。
映射到字体大小
读者可能奇怪了，这个行高 1200 这个是啥意思？单位是什么？
其实它的单位是 font units（字体单位）。
字体的 head 有一个名为 unitsPerEm 的属性，是 字体设计坐标系的缩放基准，表示 1 em 下包含的单位数。
（所谓 em 只是个相对单位，我们可以替换为自己需要的单位，比如 px、mm）
字体的所有信息需要除以 unitsPerEm，才能拿到相对于字体的比值。

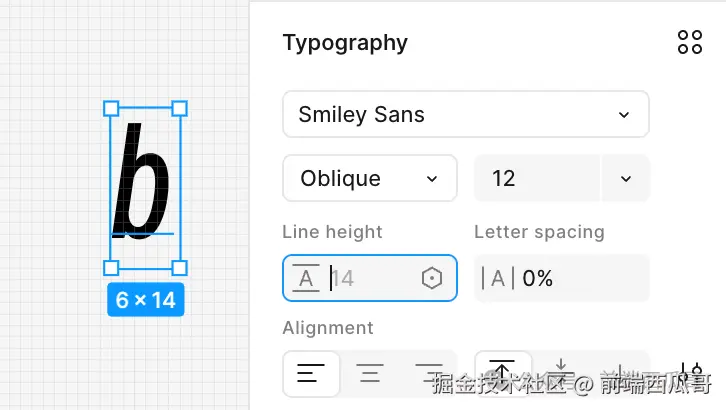

对于字号为 12 px 的得意黑字体，其行高就是 1200 / 1000，得到 1.2，然后乘以字号值 12，得到默认行高为 14.399999999999999 (px)。
如果是 Figma 的话，会再四舍五入为整数，即 14px。（Figma 会尽量让图形的宽高为整数）
glyph 的路径、字宽 advanceWidth 这些都一样使用了 font units 单位，需要除以 unitsPerEm 并乘以字号大小。
const renderSize = size * fontSize / unitsPerEm;
SVG 渲染示例
下面写个简单的 SVG 渲染示例。
首先加载字体，并拿到一些必要的字体信息。
const font = await opentype.load('./SourceHanSansCN-Regular.otf');
// 字体各种参数，单位都是 fontUnits
const unitsPerEm = font.unitsPerEm;
const ascender = font.ascender;
const descender = font.descender;
const lineGap = font.tables.hhea.lineGap;
// 默认行高
const defaultLineHeight = ascender - descender + lineGap;
因为 SVG 的坐标系和 glyph 的不同，所以先要 y 轴翻转一下。
glyph 是对齐 baseline 的，所以要 y 方向移动 ascender 距离，因为还有个 lineGap 的行高补偿会往两侧补偿，所以需要再移动 lineGap 的一半距离。
如果 lineHeight 不用默认的，自己设置，则需要求出 defaultLineHeight 的 lineHeight 的差值 padding，移动 padding 的一半距离。
最后 除以 unitsPerEm，再乘以字号 fontSize。
let lineHeight = defaultLineHeight;
let halfPadding = 0;
if (!attrs.useDefaultLineHeight) {
lineHeight = attrs.lineHeight / (attrs.fontSize / unitsPerEm);
halfPadding = (lineHeight - defaultLineHeight) / 2;
}
// unit 转为 px，且左上角对齐原点，需要应用的矩阵
const matrix = new Matrix()
.scale(1, -1)
.translate(0, ascender + lineGap / 2 + halfPadding)
.scale(fontSize / unitsPerEm, fontSize / unitsPerEm);
如果排版多个 glyph，使它们从左往右排列，需要额外在 x 方向移动对应 累加的 advanceWidth 距离。
下面是使用 SVG 渲染的完整代码：
import { SVG } from'@svgdotjs/svg.js';
import GUI from'lil-gui';
import opentype from'opentype.js';
import { Matrix } from'pixi.js';
import fontUrl from'./SmileySans-Oblique.otf';
const attrs = {
fontSize: 48,
lineHeight: 48,
// 使用默认行高
useDefaultLineHeight: true,
text: 'b',
};
const draw = SVG().addTo('body').size(700, 300);
const font = await opentype.load(fontUrl);
// 字体各种参数
const unitsPerEm = font.unitsPerEm;
const ascender = font.ascender;
const descender = font.descender;
const lineGap = font.tables.hhea.lineGap;
// 默认行高
const defaultLineHeight = ascender - descender + lineGap;
const main = () => {
// console.log(
// `${attrs.fontSize}px 字号下，默认行高为: ${
// defaultLineHeight * (attrs.fontSize / unitsPerEm)}px`,
// );
draw.clear();
const fontSize = attrs.fontSize;
const text = attrs.text;
const glyphs = font.stringToGlyphs(text);
let lineHeight = defaultLineHeight;
let halfPadding = 0;
if (!attrs.useDefaultLineHeight) {
lineHeight = attrs.lineHeight / (attrs.fontSize / unitsPerEm);
halfPadding = (lineHeight - defaultLineHeight) / 2;
}
// unit 转为 px，且左上角对齐原点，需要应用的矩阵
const matrix = new Matrix()
.scale(1, -1)
.translate(0, ascender + lineGap / 2 + halfPadding)
.scale(fontSize / unitsPerEm, fontSize / unitsPerEm);
const sceneGraph = draw.group().translate(20, 100);
let currentX = 0;
for (const glyph of glyphs) {
// 绘制 glyph 方块
sceneGraph
.rect(
(attrs.fontSize * glyph.advanceWidth!) / unitsPerEm,
(attrs.fontSize * lineHeight) / unitsPerEm,
)
.translate(currentX, 0)
.attr({
fill: 'none',
stroke: '#999',
strokeWidth: 1,
'vector-effect': 'non-scaling-stroke',
});
const glyphMatrix = matrix.clone().translate(currentX, 0);
// 绘制 glyph
sceneGraph.path(glyph.path.toPathData(100)).transform({
a: glyphMatrix.a,
b: glyphMatrix.b,
c: glyphMatrix.c,
d: glyphMatrix.d,
e: glyphMatrix.tx,
f: glyphMatrix.ty,
});
currentX += (attrs.fontSize * glyph.advanceWidth!) / unitsPerEm;
}
};
main();
const gui = new GUI({ width: 300 });
gui.add(attrs, 'fontSize', 10, 200).step(1);
gui.add(attrs, 'lineHeight', 10, 200).step(1);
gui.add(attrs, 'useDefaultLineHeight');
gui.add(attrs, 'text');
gui.onChange(main);
线上 demo
geo-play-nv7v.vercel.app/src/page/ty…

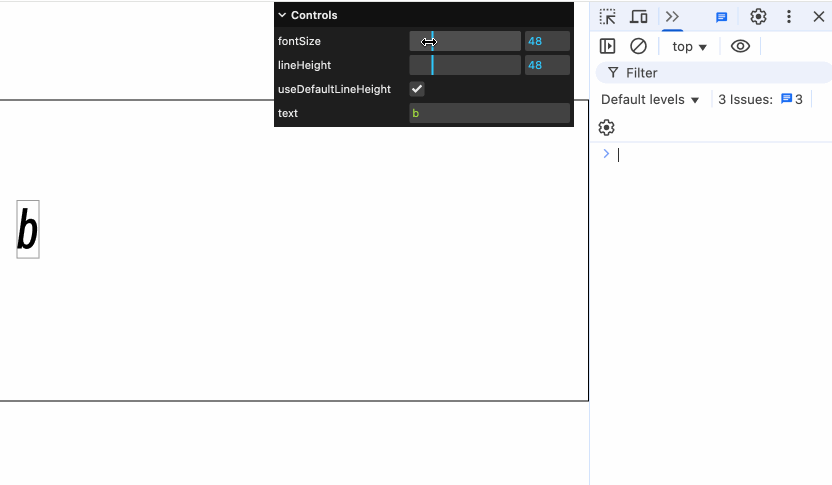

交互效果：
结尾
我是前端西瓜哥，关注我，学习更多文字渲染知识。
