在现代智能制造体系中，MES承担着承上启下的关键角色。而上承ERP计划、下接车间设备执行的，正是生产工艺路线。它定义了产品制造的精确蓝图，是实现生产过程精细化、标准化与可追溯性的基石。

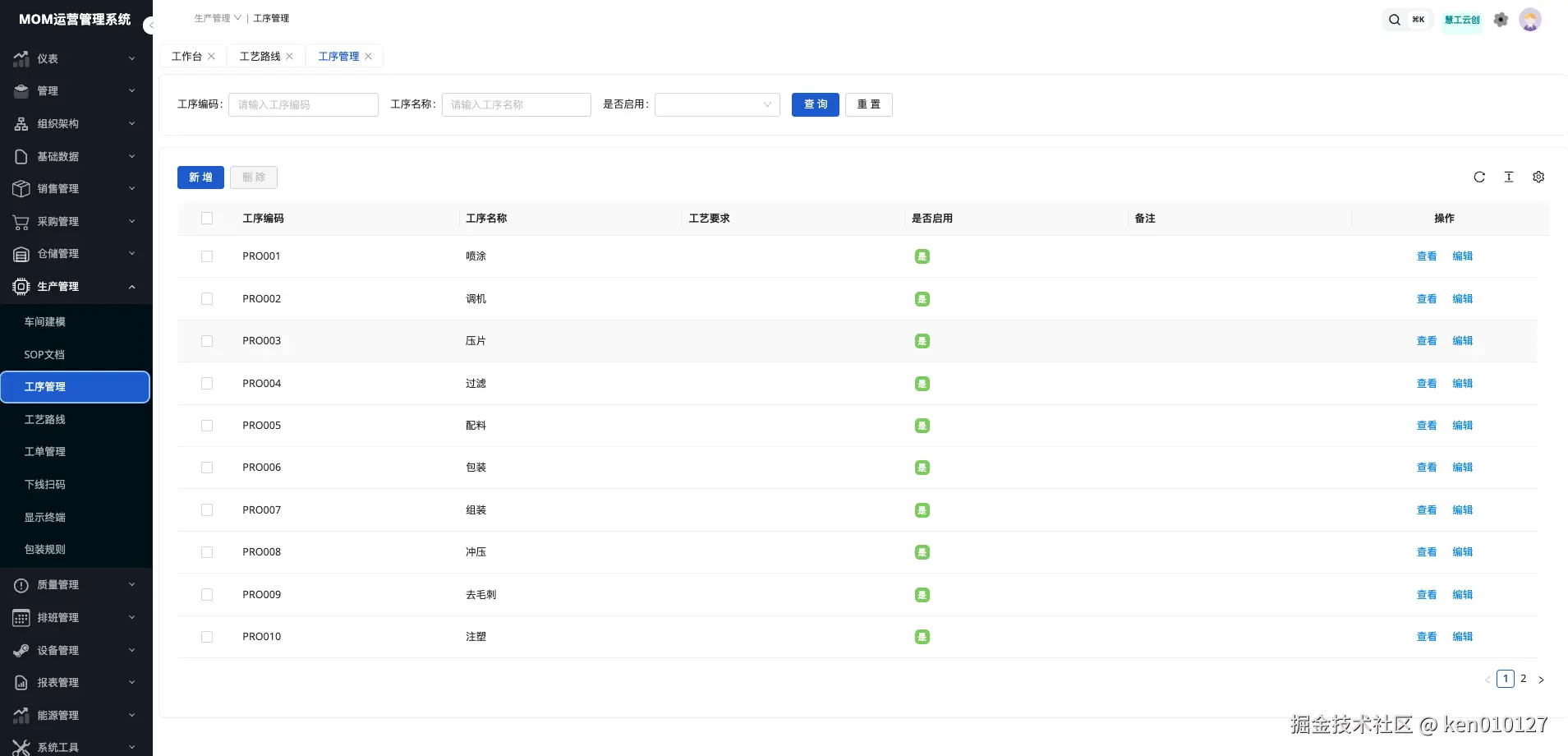

1、 工序管理

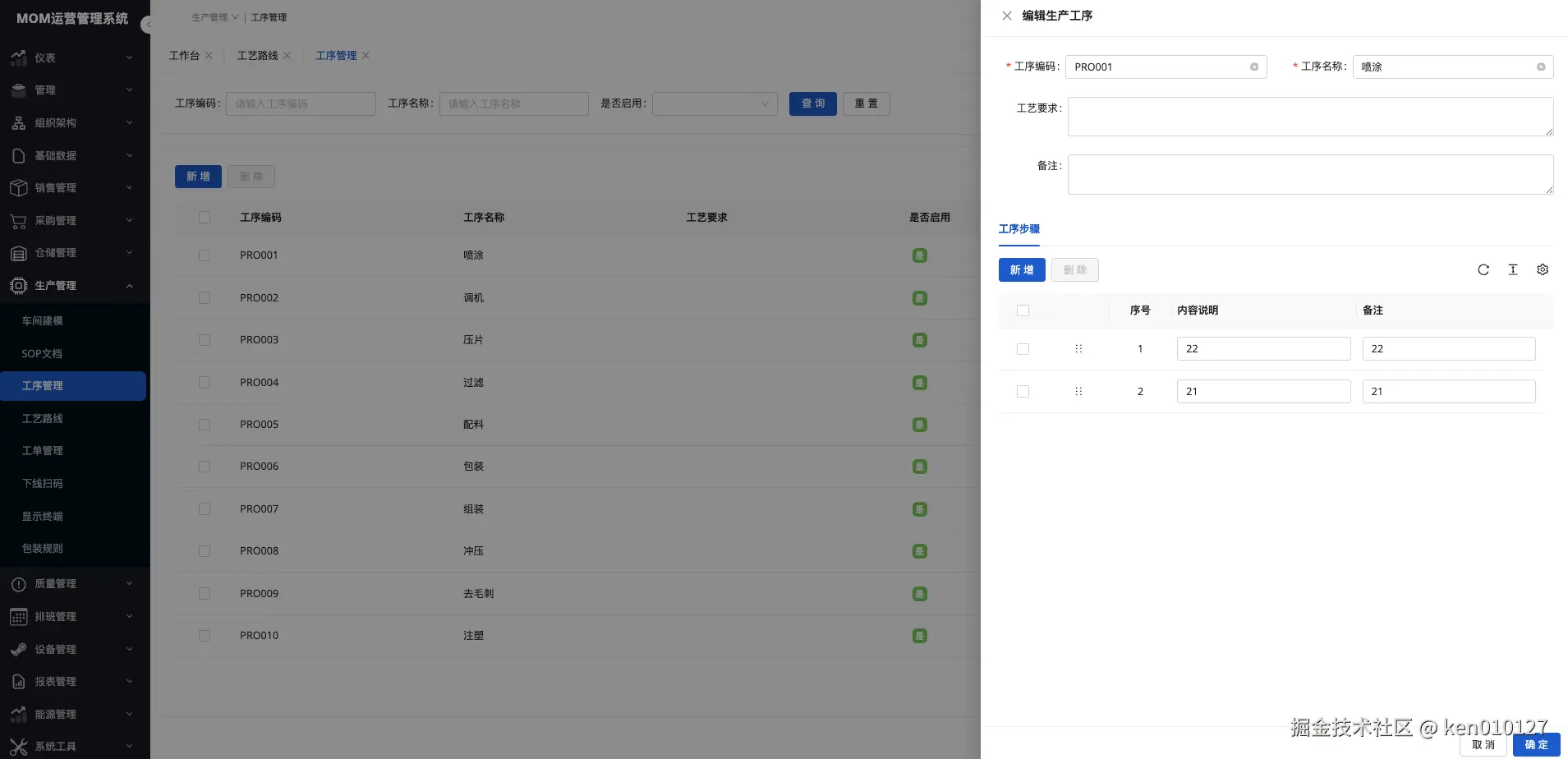

1.1 工序与工步的两级分解
工艺路线的基石是精细化的基础数据管理。我们的架构采用工序 -> 工步的两级分解模式。
-
工序：指一个相对独立、在特定工作中心完成的主要生产阶段，如“车削”、“铣槽”、“热处理”、“装配”。
-
工步：是构成工序的最小、不可再分的操作单元。例如，在“装配”工序下，可细分为“安装主板”、“紧固螺丝”、“粘贴标签”等工步。
这种分级管理的优势在于：
-
精细化调度：资源分配和能力核算可以精确到工步级别。
-
标准化作业：为每个工步制定标准的操作指南（SOP）、工时和所需工具，指导工人规范操作。
-
精准数据采集：生产进度和工时数据可以采集到工步级，实现极致透明化。

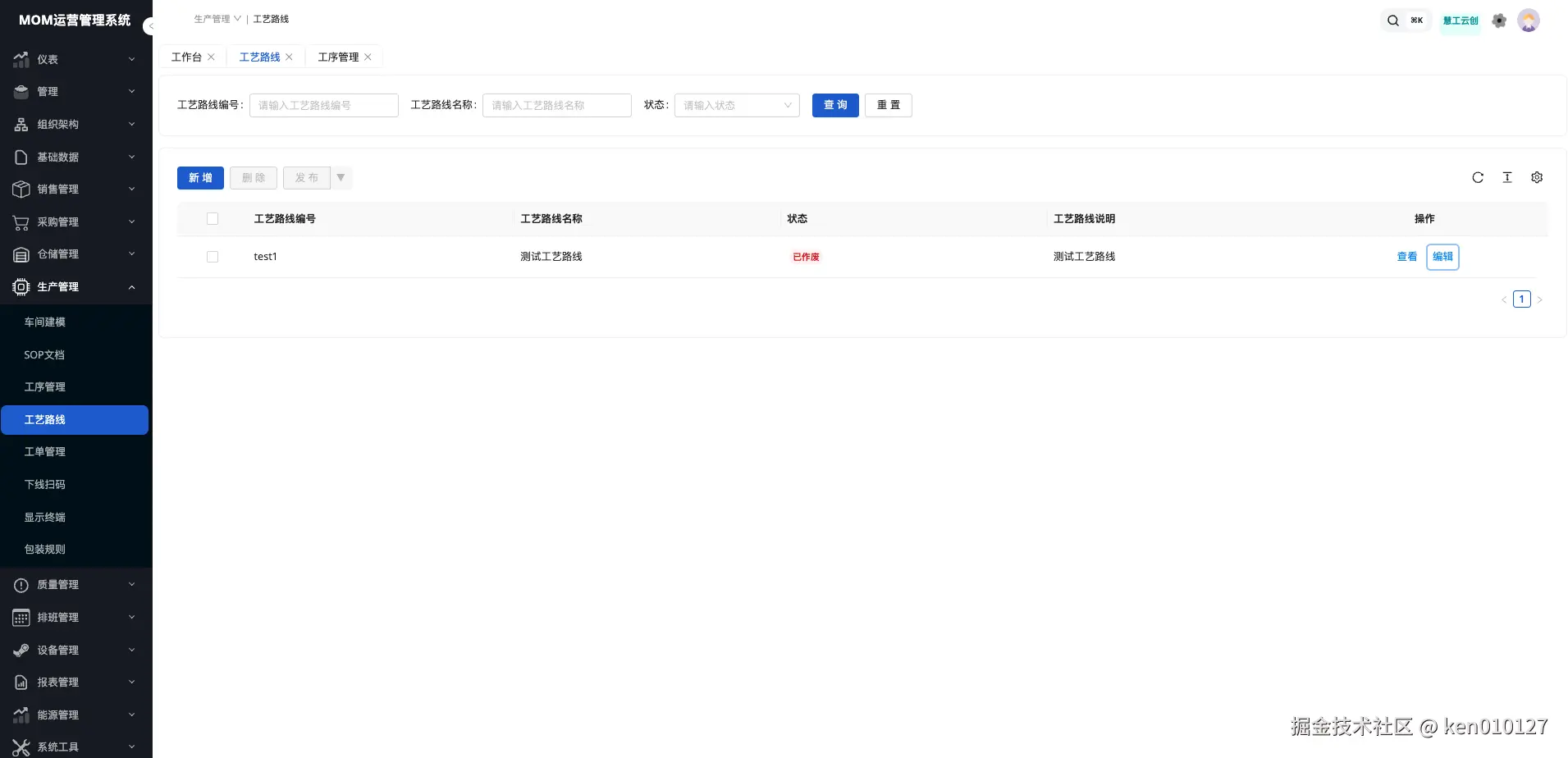

2、工艺路线
2.1 工艺路线的核心定位：串行流程的精准控制
本系统工艺路线是串行的。这意味着产品在生产过程中，必须严格按照工序A→工序B→工序C的顺序依次流转，不能有多节点同时并行加工。这种模式广泛应用于装配线、顺序加工等离散制造场景，它确保了生产过程的逻辑清晰、资源分配明确以及质量追溯的单向性。
工序可通过拖拽方式调整顺序。

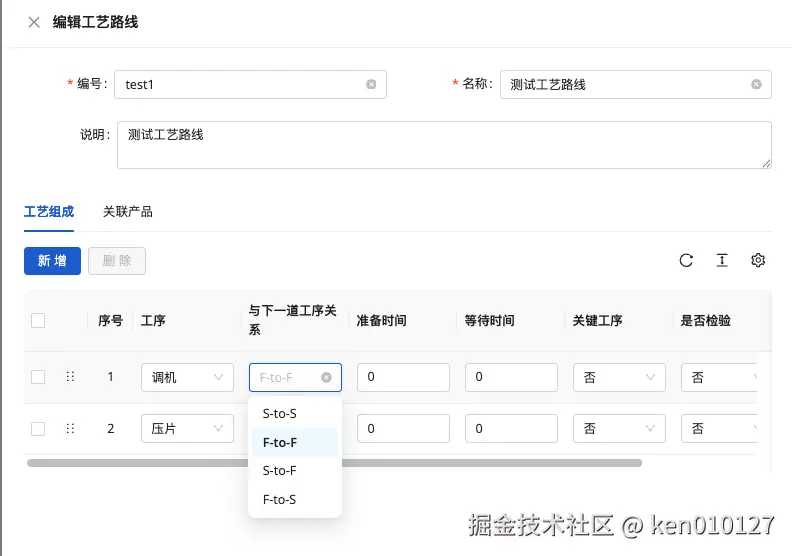

2.2 节点流转逻辑：定义工序间的衔接规则
S-to-S, F-to-F, S-to-F, F-to-S是控制生产订单在工序间移动的精髓所在，它定义了“前道”与“后道”的触发关系。
-
S-to-S (开始到开始)：后道工序的开始必须等待前道工序开始。适用于紧耦合的流水线，前道一开始，后道就必须准备。
-
F-to-F (结束到结束)：后道工序的结束必须等待前道工序结束。确保前后两道工序的产出物在时间上完全同步。
-
S-to-F (开始到结束)：后道工序的结束必须等待前道工序开始。此规则较少见，可用于特定约束场景。
-
F-to-S (结束到开始)：这是最常见的逻辑，即前道工序全部完成后，后道工序才能开始。保证了物料的齐套性和生产的顺序性。
在我们的串行模型中，系统将严格依据这些规则来控制生产订单的状态跃迁，防止逻辑混乱。
2.3 关键节点与质量控制点配置
1. 关键工序
系统允许将工艺路线中的任何一个节点标记为关键工序，但根据您的需求，有且只能有一个。此设计旨在聚焦核心制程，集中管理资源与关注度。
- 功能体现：系统会对关键工序进行重点监控，如生产看板高亮显示、任何异常（如超时、质量报警）都会触发更高级别的预警通知，确保核心环节万无一失。
2. 检验节点
任何节点都可以被配置为检验点。
-
自动化工单生成：当生产流转至检验节点时，系统会自动生成一张检验单，并分配给指定的质检人员或质检岗位。
-
数据关联：该检验单与当前的生产订单、产品序列号、工序信息完全绑定。质检员可通过移动终端录入检验结果（合格/不合格、实测数据等），结果将直接决定生产订单是否允许流向下一道工序，实现质量门控。

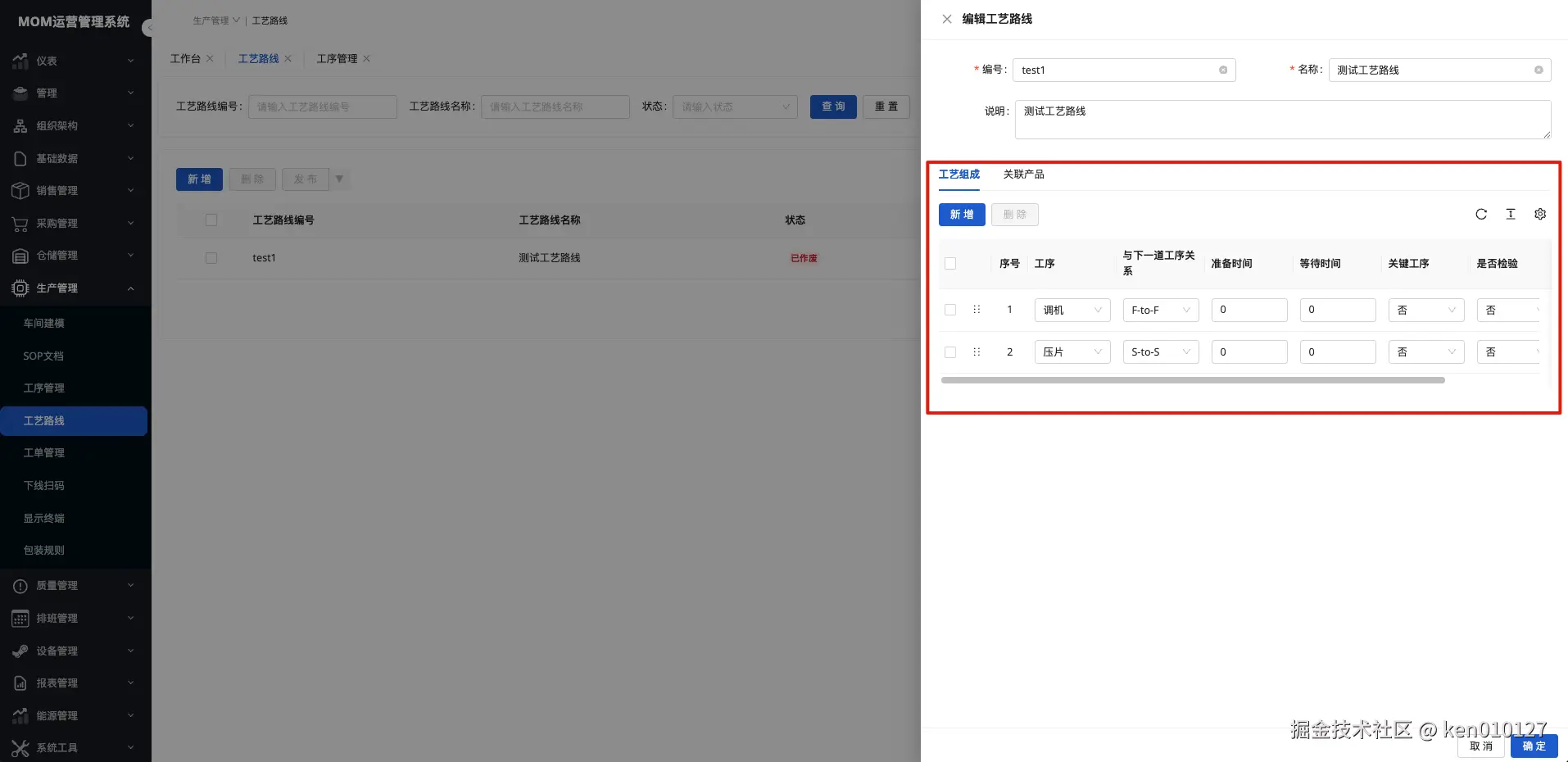

2.4 时间管理与效率优化
为了精确进行排产和效率分析，每个工序节点都允许配置两类时间：
-
准备时间：指在加工前所需花费的时间，如设备预热、工装夹具安装、图纸领取等。此时间不计入标准加工工时。
-
等待时间：指本工序完成后，在转入下道工序前，可能存在的自然等待（如冷却、时效）或非计划性等待（如物料搬运延迟）。系统会监控实际等待时间与标准的偏差，用于发现瓶颈。
通过量化这些时间，MES可以计算出更精确的订单交付周期，并助力于工业工程（IE）的持续改善。

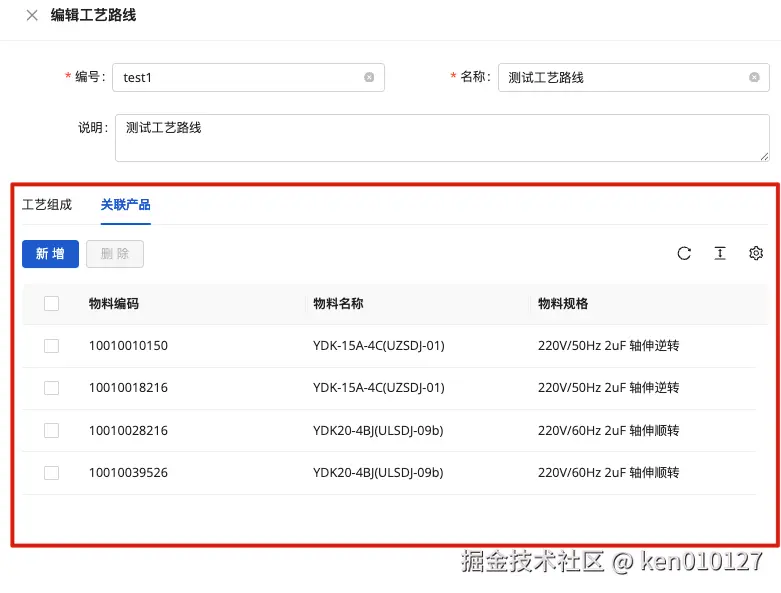

2.5 工艺路线与产品的柔性关联
一个成熟的工艺路线模块必须具备高度的柔性。因此，我们设计的系统支持：
-
一对多关联：一条标准工艺路线可以配置给多个产品使用。这适用于产品族或系列化产品，它们具有相似或相同的加工路径，极大减少了基础数据的冗余。
-
版本管理：当产品工艺发生变更时，系统会启用版本管理，确保历史订单按旧版工艺执行，新订单按新版工艺执行，实现工艺的可追溯与无痛切换。
总结
综上所述，一个架构精良的MES工艺路线模块，通过串行流程控制、工序工步分解、灵活的流转逻辑、关键点与质检点的智能配置、精细化时间管理以及与产品的柔性关联，共同构筑了智能制造执行的坚实基础。
本文源码已上传Gitee 开源项目地址：
欢迎在评论区分享你的技术选型经验，或对本文方案的改进建议！
