1. 内核是如何接收网络包的

又过一个秋
55 阅读16分钟

前言

仅作为自己笔记学习

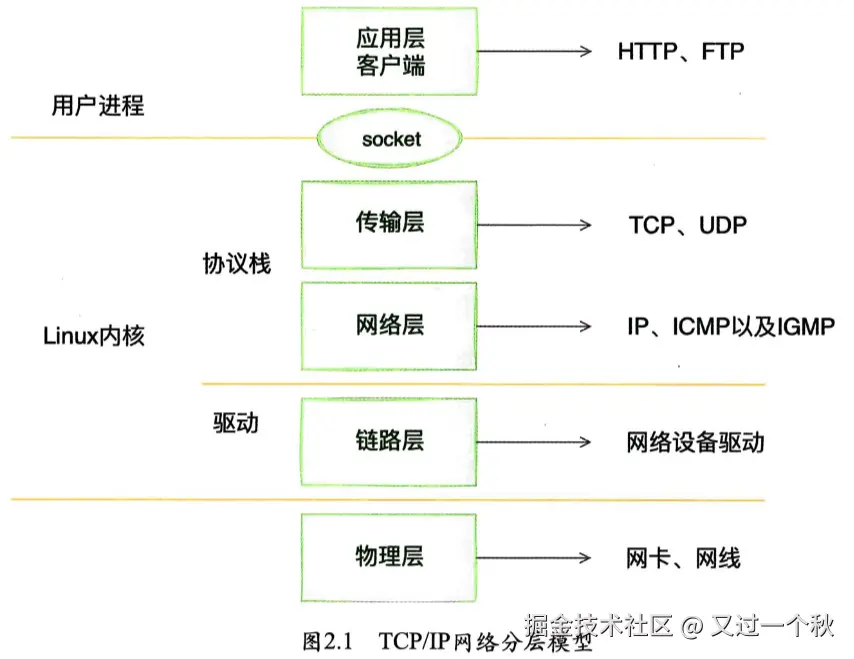

网卡 --> 协议栈


硬中断 --- 软中断


ksoftirqd 内核线程

线程数量 = 机器核数

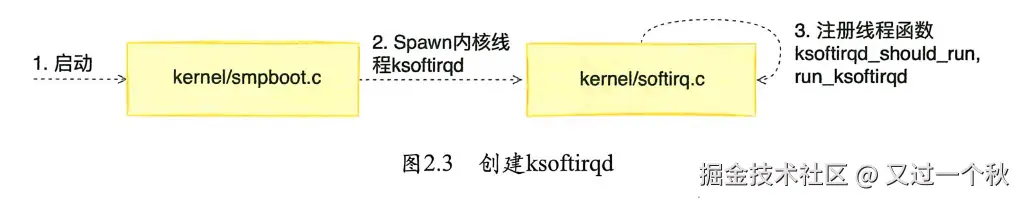

ksoftirqd 创建过程 image.png

  • ksoftirqd_should_run主要用于：
    • 内核调度器决定是否唤醒 ksoftirqd 线程
    • 在中断处理完成后 (irq_exit ()) 判断是否需要触发软中断处理
    • 软中断处理时间超过限制时，决定是否将剩余工作交给 ksoftirqd 线程
  • run_ksoftirqd主要用于：
    • 处理那些不能在硬中断上下文完成的耗时操作 (如网络数据包处理)
    • 当软中断处理时间超过 2 毫秒时，作为软中断的 "后备处理机制"
    • 在多核系统中，负责本 CPU 上所有软中断的顺序A执行

创建后，判断是否有软中断

网络子系统


Linux内核通过 subsys_initcall 初始化各个子系统。网络子系统通过 net_dev_init 函数。

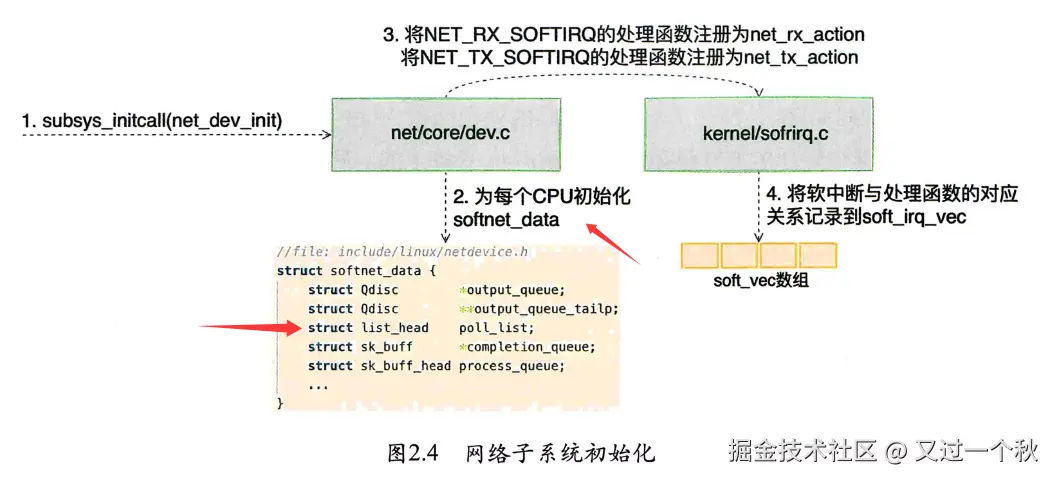

net_dev_init：

  • 为每个CPU申请一个 struct softnet_data，其中 poll_list 用于等待 驱动程序 将其 poll 函数注册进来。
  • 调用 open_softirq 为每一个软中断注册 一个处理函数。
    • 如图：软中断 NET_TX_SOFTIRQ 处理函数是 net_tx_action；NET_RX_SOFTIRQ 处理函数是 net_rx_action。
    • 注册关系 保存在 softirq_vec 变量。ksoftirqd 线程 收到软中断就通过，改变量执行对应的回调函数。

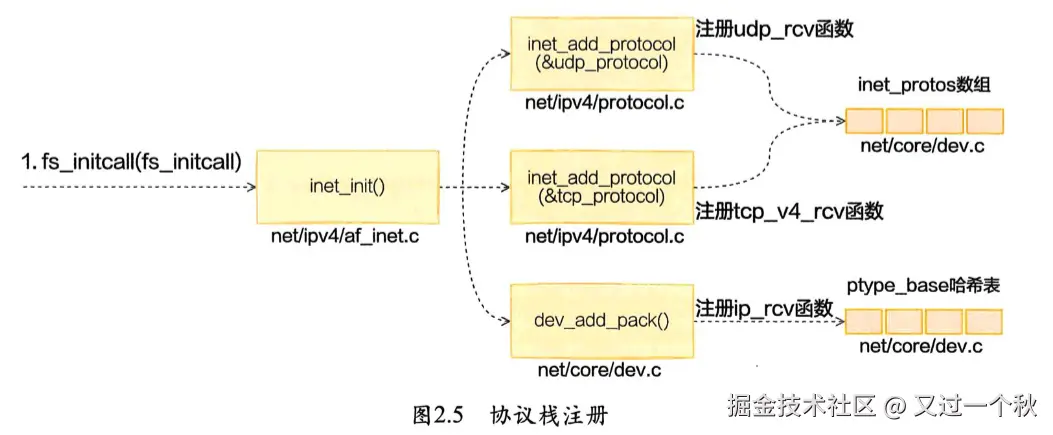

协议栈注册

Linux 内核，fs_initcall 和 subsys_initcall 类似。

image.png fs_initcall:

  • 调用 inet_init，把 udp_rcv，tcp_v4_rcv，ip_rcv函数注册到对应的数据结构 inet_protos 和 ptype_base
  • 通过 inet_init 初始化
    • 调用 inet_add_protocol 将TCP、UDP 处理函数注册到 inet_protos 数组。其中 struct udp_protocol 的 handler是 udp_rcv，struct tcp_protocol 的 handler是tcp_v4_rcv
    • 调用 dev_add_pack 将 struct packet_type ip_packet_type （type协议，func：ip_rcv） 注册到 ptype_base 哈希表

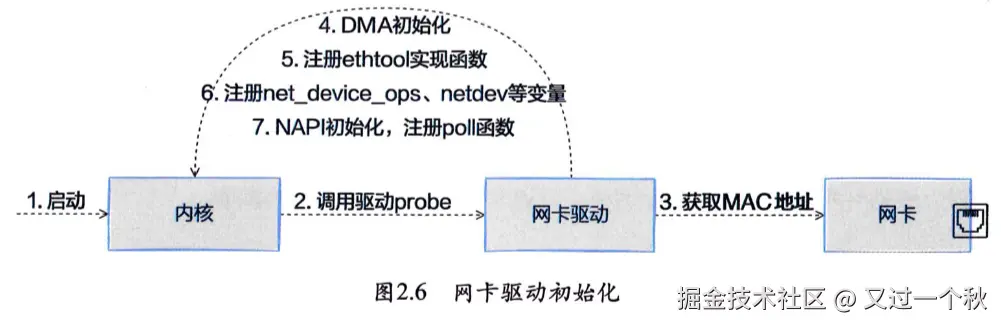

网卡驱动初始化

驱动程序通过 module_init 向内核注册一个 初始化函数。当驱动加载，内核会调用该函数。

例如 igb 网卡驱动：

// drivers/net/ethernet/intel/igb/igb_main.c
static struct pci_driver igb_driver = {
	.name     = igb_driver_name,
	.id_table = igb_pci_tbl,
	.probe    = igb_probe,
	.remove   = igb_remove,
	...
};

static int __init igb_init_module(void)
{
	...
	ret = pci_register_driver(&igb_driver);
	return ret;
}
  • 网卡设备被识别，内核会调用其驱动的probe方法
  • 驱动的probe方法执行的目的就是让设备处于ready状态


// drivers/net/ethernet/intel/igb/igb_main.c
static const struct net_device_ops igb_netdev_ops = {
	.ndo_open		= igb_open,
	.ndo_stop		= igb_close,
	.ndo_start_xmit		= igb_xmit_frame,
	.ndo_get_stats64	= igb_get_stats64,
	.ndo_set_rx_mode	= igb_set_rx_mode,
	.ndo_set_mac_address	= igb_set_mac,
	.ndo_change_mtu		= igb_change_mtu,
	.ndo_do_ioctl		= igb_ioctl,
	...
};

// drivers/net/ethernet/intel/igb/igb_main.c
static int igb_alloc_q_vector(struct igb_adapter *adapter,
			      int v_count, int v_idx,
			      int txr_count, int txr_idx,
			      int rxr_count, int rxr_idx)
{
	...
	netif_napi_add(adapter->netdev, &q_vector->napi,
		       igb_poll, 64);
	...
}
    1. 驱动实现 ethtool 所需要的接口，函数地址的注册
    1. 注册 igb_netdev_ops 使用 struct net_device_ops igb_netdev_ops， 包含 igb_open
    1. igb_probe初始化，调用到了igb_alloc_q_vector。它注册了一个NAPI机制必需的poll函数，对于igb网卡驱动来说，这个函数就是igb_poll

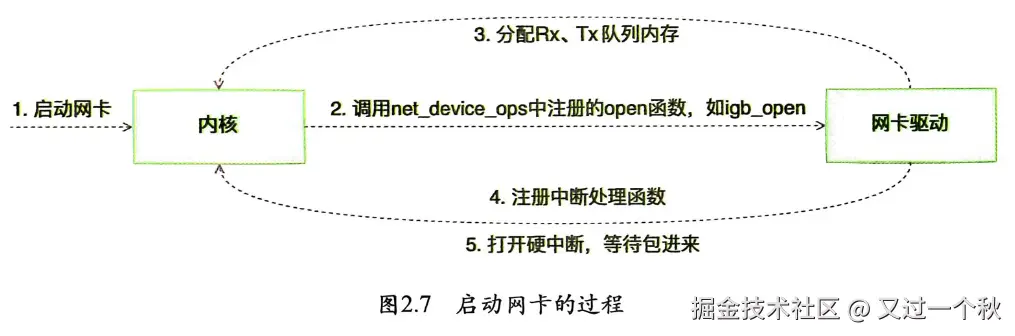

启动网卡


igb_open:

  • 分配tx，rx传输描述符数组 igb_setup_all_tx_resources igb_setup_all_rx_resources。
    • igb_setup_all_tx_resources：分配了RingBuffer，并建立了内存和RX队列的映射关系。
      • 申请 igb_rx_buffer 数组内存
      • 申请 e1000_adv_rx_desc DMA数组内存
      • 初始化队列成员
  • 注册中断处理函数 igb_request_irq
    • 调用 igb_request_msix

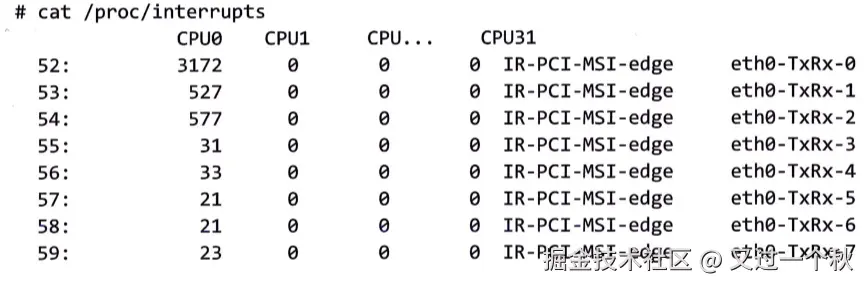

      • 多队列网卡，每个队列注册中断，硬中断处理函数 igb_msix_ring。（在msix方式下，每个RX队列有独立的MSI-X中断，从网卡硬件中断层面让收到的包被不同的CPU处理。通过 irqbalance 设置）
  • 启动 NAPI napi_enable

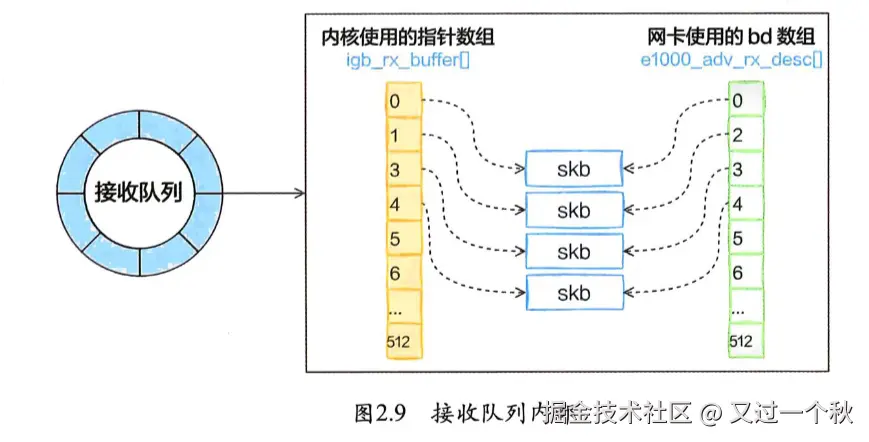

RingBuffer：两个环形队列数组

  • igb_rx_buffer数组: 内核使用，vzalloc申请
  • e1000_adv_rx_desc数组：网卡硬件使用，dma_alloc_coherent分配

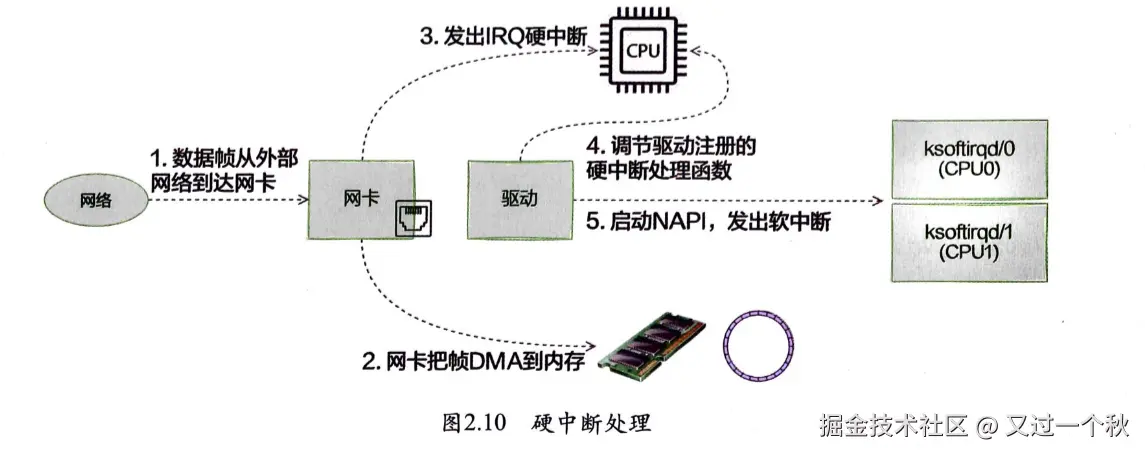

硬中断处理


网卡接收队列，使用 RingBuffer 存储数据帧

RingBuffer满了，新的数据包丢弃。ifconfig查看网卡，其中有overruns，表示因RingBuffer满而丢弃的包；ethtool命令加大环形队列长度

igb_msix_ring 硬中断处理函数：

  • 通过 igb_write_itr 记录硬件中断频率
  • 调用 __napi_schedule --> ____napi_schedule
    • 调用 list_add_tail 修改CPU变量 struct softnet_data 的 poll_list，将驱动的 napi_struct 的 poll_list 加入。
    • 调用 __raise_softirq_irqoff 触发 软中断 NET_RX_SOFIRQ（对一个变量进行一次或运算）

softnet_data的 poll_list 是一个双向列表，其中的设备都有输入帧待处理

总结：硬中断，记录一个寄存器，修改CPU的 poll_list，发出一个软中断。

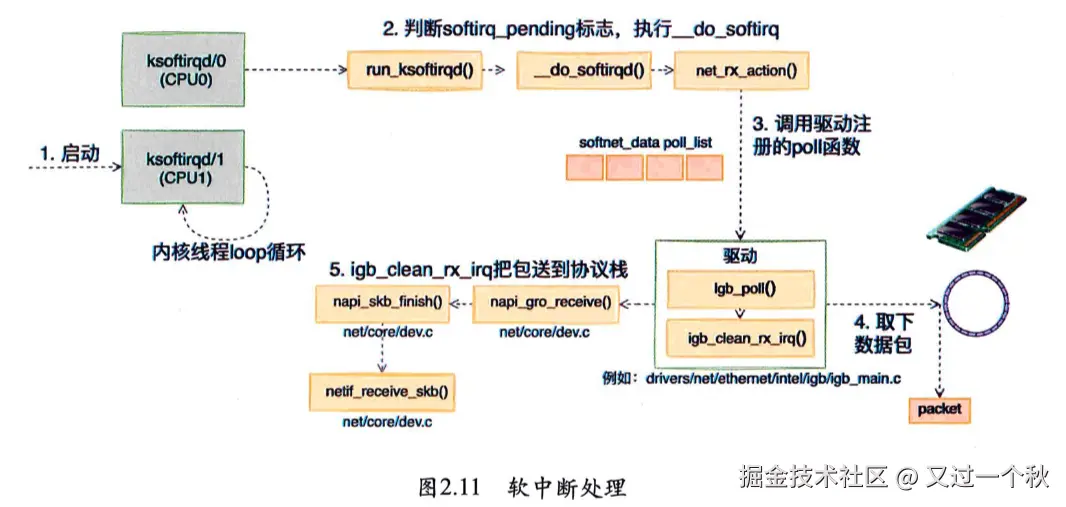

ksoftirqd 内核线程 处理 软中断


ksoftirqd_should_run，读取 中断信号

// kernel/softirq.c
static int ksoftirqd_should_run(unsigned int cpu)
{
	return local_softirq_pending();
}

// include/linux/irq_cpustat.h
#define local_softirq_pending() \
	__IRQ_STAT(smp_processor_id(), __softirq_pending)

run_ksoftirqd： - __do_softirq：根据当前CPU软中断类型，调用其注册的action方法

// kernel/softirq.c
static void run_ksoftirqd(unsigned int cpu)
{
	local_irq_disable();
	if (local_softirq_pending()) {
		__do_softirq();
		...
	}
	local_irq_enable();
}

__do_softirq

// kernel/softirq.c
asmlinkage void __do_softirq(void)
{
	...
	do {
		if (pending & 1) {
			unsigned int vec_nr = h - softirq_vec;
			int prev_count = preempt_count();
			...
			trace_softirq_entry(vec_nr);
			h->action(h);
			trace_softirq_exit(vec_nr);
			...
			}
			...
		}
		h++;
		pending >>= 1;
	} while (pending);
	...
}

硬中断中的设置软中断标记，和 ksoftirqd 中的判断是否有软中断到达，都是基于 smp_processor_id() 的。这意味着只要硬中断在哪个CPU上被响应，那么软中断也是在这个CPU上处理的。

net_rx_action：

  • 通过 local_irq_disable 关闭所有硬中断（poll_list不会重复添加）
  • 函数 开头 time_limit budget 控制 net_rx_action 主动退出（保证网络包的接收不霸占CPU）
    • budget 可以 内核参数调整
  • 核心逻辑：获取当前CPU变量softnet_data，对其中poll_list进行遍历，执行对应的poll函数。
// net/core/dev.c
static void net_rx_action(struct softirq_action *h)
{
	struct softnet_data *sd = &__get_cpu_var(softnet_data);
	unsigned long time_limit = jiffies + 2;
	int budget = netdev_budget;
	void *have;

	local_irq_disable();

	while (!list_empty(&sd->poll_list)) {
		...
		n = list_first_entry(&sd->poll_list, struct napi_struct, poll_list);
		...
		work = 0;
		if (test_bit(NAPI_STATE_SCHED, &n->state)) {
			work = n->poll(n, weight);
			trace_napi_poll(n);
		}

		WARN_ON_ONCE(work > weight);

		budget -= work;
		...
	}
	...
}

例如：igb驱动里的igb_poll：

  • 核心函数 igb_clean_rx_irq
    • igb_fetch_rx_buffer 和 igb_is_non_eop：把数据帧 从 RingBuffer 取下来。（skb从RingBuffer取下后，通过 igb_alloc_rx_buffers 申请新的skb重新挂上）
    • 一个数据帧可能占多个RingBuffer，所以在一个循环里取出整个，直到帧尾部。
    • 对 skb 进行校验，设置 timestamp、VLAN id、protocol等字段。
    • napi_gro_receive
      • 网口 GRO 特性，能把相关的小包合并成一个打包，减少传输给网络栈的包数。
      • 调用了 napi_skb_finish --- netif_receive_skb（数据包被送到协议栈）
// drivers/net/ethernet/intel/igb/igb_main.c
static int igb_poll(struct napi_struct *napi, int budget)
{
	...
	if (q_vector->tx.ring)
		clean_complete = igb_clean_tx_irq(q_vector);

	if (q_vector->rx.ring)
		clean_complete &= igb_clean_rx_irq(q_vector, budget);
	...
}

// drivers/net/ethernet/intel/igb/igb_main.c
static bool igb_clean_rx_irq(struct igb_q_vector *q_vector, const int budget)
{
	...
	do {
		...
		/* retrieve a buffer from the ring */
		skb = igb_fetch_rx_buffer(rx_ring, rx_desc, skb);

		/* exit if we failed to retrieve a buffer */
		if (!skb)
			break;

		cleaned_count++;

		/* fetch next buffer in frame if non-eop */
		if (igb_is_non_eop(rx_ring, rx_desc))
			continue;

		/* verify the packet layout is correct */
		if (igb_cleanup_headers(rx_ring, rx_desc, skb)) {
			skb = NULL;
			continue;
		}
		...
		/* populate checksum, timestamp, VLAN, and protocol */
		igb_process_skb_fields(rx_ring, rx_desc, skb);

		napi_gro_receive(&q_vector->napi, skb);
		...
	} while (likely(total_packets < budget));
	...
}

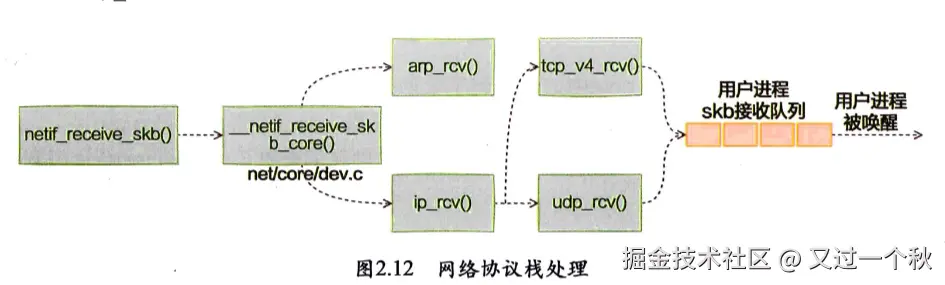

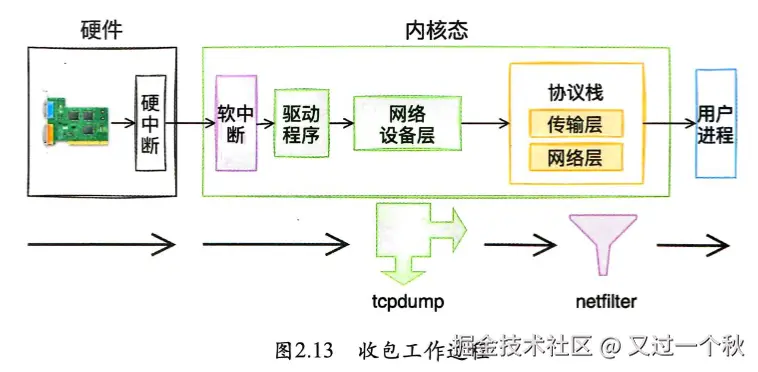

网络协议栈处理

netif_receive_skb 根据包协议进行处理。


  • netif_receive_skb
    • __netif_receive_skb
      • __netif_receive_skb_core：
        • tcpdump 通过虚拟协议实现，通过将抓包函数以协议的形式挂载到 ptype_all 上。设备层遍历所有 “协议”。tcpdump 执行 packet_create，其中调用 register_prot_hook 把相关 “协议” 挂载 ptype_all。
        • 取出 protocol，取出协议信息，然后 deliver_skb 注册到 对应的 回调函数列表，ptype_base 哈希表（ip_rcv）。deliver_skb 里调用 pt_prev->func 就调用到协议层注册的处理函数。IP进入ip_rcv，ARP进入arp_rcv。
// net/core/dev.c
int netif_receive_skb(struct sk_buff *skb)
{
	// RPS处理逻辑,先忽略
    ...
	return __netif_receive_skb(skb);
}

static int __netif_receive_skb(struct sk_buff *skb)
{
	int ret;

	if (sk_memalloc_socks() && skb_pfmemalloc(skb)) {
		unsigned long pflags = current->flags;

		current->flags |= PF_MEMALLOC;
		ret = __netif_receive_skb_core(skb, true);
		tsk_restore_flags(current, pflags, PF_MEMALLOC);
	} else
		ret = __netif_receive_skb_core(skb, false);

	return ret;
}

static int __netif_receive_skb_core(struct sk_buff *skb, bool pfmemalloc)
{
	...
	// pcap逻辑,这里会将数据送入抓包点 tcpdump就是从这个入口获取包的
	list_for_each_entry_rcu(ptype, &ptype_all, list) {
		if (!ptype->dev || ptype->dev == skb->dev) {
			if (pt_prev)
				ret = deliver_skb(skb, pt_prev, orig_dev);
			pt_prev = ptype;
		}
	}
	...
	list_for_each_entry_rcu(ptype,
			&ptype_base[ntohs(type) & PTYPE_HASH_MASK], list) {
		if (ptype->type == type &&
		    (ptype->dev == null_or_dev || ptype->dev == skb->dev ||
		     ptype->dev == orig_dev)) {
			if (pt_prev)
				ret = deliver_skb(skb, pt_prev, orig_dev);
			pt_prev = ptype;
		}
	}
	...
}


// net/core/dev.c
static inline int deliver_skb(struct sk_buff *skb,
			      struct packet_type *pt_prev,
			      struct net_device *orig_dev)
{
	...
	return pt_prev->func(skb, skb->dev, pt_prev, orig_dev);
}

IP 处理

// net/ipv4/ip_input.c
int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt, struct net_device *orig_dev)
{
	...
	return NF_HOOK(NFPROTO_IPV4, NF_INET_PRE_ROUTING, skb, dev, NULL,
		       ip_rcv_finish);
	...
}

NF_HOOK 钩子函数。就是 iptables netfilter 过滤。当执行完注册的钩子后就会执行到最后一个参数 ip_rcv_finish。

NF_HOOK 有很多相关的 filter 过滤点

  • ip_rcv_finish
    • ip_route_input_noref
      • ip_route_input_mc：dst.input = ip_local_deliver
    • return dst_input(skb)
      • skb_dst(skb)->input 的 input就是 路由子系统 赋值的 ip_local_deliver
        • ip_local_deliver：再经过一个 NF_HOOK，调用 ip_local_deliver_finish
          • 根据协议选择分发，将skb包进一步派发到更上层协议。
// net/ipv4/ip_input.c
static int ip_rcv_finish(struct sk_buff *skb)
{
	...
	if (!skb_dst(skb)) {
		int err = ip_route_input_noref(skb, iph->daddr, iph->saddr,
					       iph->tos, skb->dev);
		...
	}
	...
	return dst_input(skb);
	...
}


// net/ipv4/route.c
static int ip_route_input_mc(struct sk_buff *skb, __be32 daddr, __be32 saddr,
				u8 tos, struct net_device *dev, int our)
{
	...
	if (our) {
		rth->dst.input= ip_local_deliver;
		rth->rt_flags |= RTCF_LOCAL;
	}
	...
}

// include/net/dst.h
static inline int dst_input(struct sk_buff *skb)
{
	return skb_dst(skb)->input(skb);
}

// net/ipv4/ip_input.c
int ip_local_deliver(struct sk_buff *skb)
{
	if (ip_is_fragment(ip_hdr(skb))) {
		if (ip_defrag(skb, IP_DEFRAG_LOCAL_DELIVER))
			return 0;
	}

	return NF_HOOK(NFPROTO_IPV4, NF_INET_LOCAL_IN, skb, skb->dev, NULL,
		       ip_local_deliver_finish);
}

static int ip_local_deliver_finish(struct sk_buff *skb)
{
	...
	{
		int protocol = ip_hdr(skb)->protocol;
		const struct net_protocol *ipprot;
		...
		ipprot = rcu_dereference(inet_protos[protocol]);
		if (ipprot != NULL) {
			...
			ret = ipprot->handler(skb);
			...
		}
    ...
	}
	...
}

前文：inet_protos 保存了 tcp_v4_rcv 和 udp_rcv 函数地址。

收包小结

首先在开始收包之前，Linux要做许多的准备工作：

  • 创建ksoftirqd线程，为它设置好它自己的线程函数，后面由它来处理软中断
  • 协议栈注册，Linux要实现需要协议，比如ARP、ICMP、IP、UDP和TCP，每一个协议都会将自己的处理函数注册一下，方便包来了迅速找到对应的处理函数
  • 网卡驱动初始化，每个驱动都有一个初始化函数，内核会让驱动也初始化一下。在这个初始化过程中，把自己的DMA准备好，把NAPI的poll函数地址告诉内核
  • 启动网卡，分配RX、TX队列，注册中断对应的处理函数

以上是内核准备收包之前的重要工作，当上面这些都准备好之后，就可以打开硬中断，等待数据包的到来了

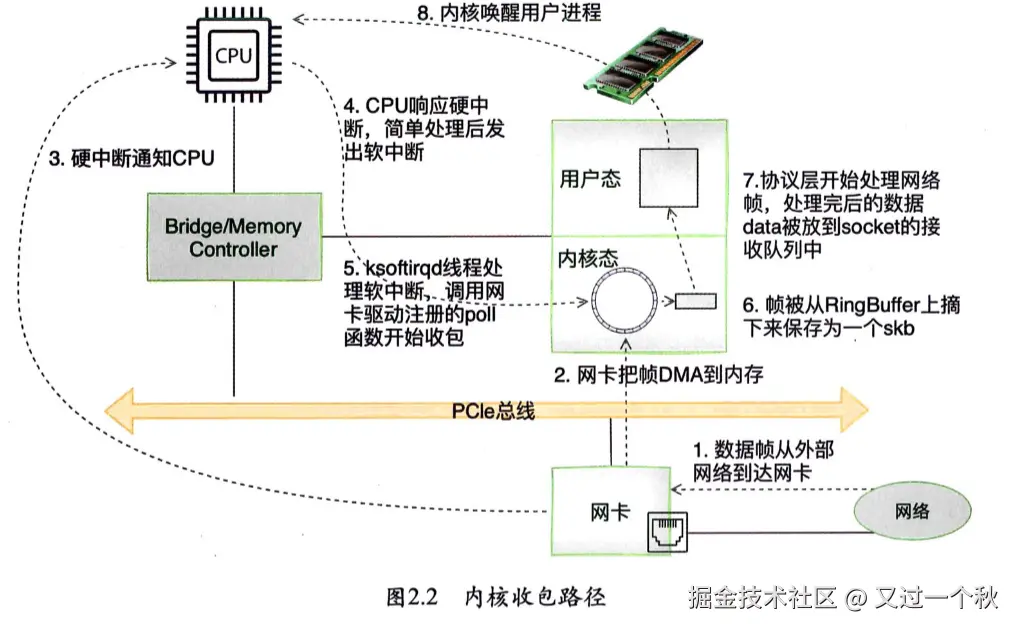

当数据到来以后，第一个迎接它的是网卡：

  • 网卡将数据帧DMA到内存的RingBuffer中，然后向CPU发起中断通知
  • CPU响应中断请求，调用网卡启动时注册的中断处理函数
  • 中断处理函数几乎没干什么，只发起了软中断请求
  • 内核线程ksoftirqd发现有软中断请求到来，先关闭硬中断
  • ksoftirqd线程开始调用驱动的poll函数收包
  • poll函数将收到的包送到协议栈注册的ip_rcv函数中
  • 如果是UDP包，ip_rcv函数将包送到udp_rcv函数中（对于TCP包是送到tcp_rcv_v4）

章节总结 ⭐

1）RingBuffer到底是什么，RingBuffer为什么会丢包？

RingBuffer这个数据结构包括igb_rx_buffer环形队列数组、e1000_adv_rx_desc环形队列数组及众多的skb，如下图所示：


网卡在收到数据的时候以 DMA 的方式将包写到 RingBuffer 中。软中断收包的时候来这里把 skb 取走，并申请新的 skb 重新挂上去。

RingBuffer 中指针数组是预先分配好的，而 skb 虽然也会预先分配好，但是在后面收包过程中会不断动态地分配申请。

这个 RingBuffer 是有大小和长度限制的，长度可以通过 ethtool 工具查看

# ethtool -g eth0
Ring parameters for eth0:
Pre-set maximums:
RX:             4096
RX Mini:        n/a
RX Jumbo:       n/a
TX:             4096
Current hardware settings:
RX:             256
RX Mini:        n/a
RX Jumbo:       n/a
TX:             256
  • Pre-set maximums指的是RingBuffer的最大值
  • Current hardware settings指的是当前的设置

如果内核处理得不及时导致RingBuffer满了，那后面新来的数据包就会被丢弃，通过ethtool或ifconfig工具可以看查是否有RingBuffer溢出发生

# ethtool -S eth0
NIC statistics:
     ...
     rx_fifo_errors: 0
     tx_fifo_errors: 0

rx_fifo_errors如果不为0的话（ifconfig中体现为overruns指标增长），就表示有包因为RingBuffer装不下而被丢弃了

通过ethtool修改RingBuffer大小：

# ethtool -G eth0 rx 4096 tx 4096

这样可以解决偶发的瞬时的丢包，但有个副作用，就是排队的包过多会增加处理网络包的延时

2）网络相关的硬中断、软中断都是什么？

在网卡将数据放到RingBuffer中后，接着就发起硬中断，通知CPU进行处理。不过硬中断的上下文里做的工作很少，将传过来的poll_list添加到了Per-CPU变量softnet_data的poll_list里（softnet_data的poll_list是一个双向列表，其中的设备都带有输入帧等着被处理），接着触发软中断NET_RX_SOFTIRQ

在软中断中对softnet_data的设备列表poll_list进行遍历，执行完卡驱动提供的poll来收取网络包。处理完后会送到协议栈的ip_rcv、udp_rcv、tcp_rcv_v4等函数中

3）Linux里的ksoftirqd内核线程是干什么的？

ksoftirqd线程数 == CPU核数

内核线程ksoftirqd包含了所有的软中断处理函数，也包括这里提到的NET_RX_SOFTIRQ。在__do_softirq中根据软中断的类型，执行不同的处理函数。对于软中断NET_RX_SOFTIRQ来说是net_rx_action函数

软中断是在ksoftirqd内核线程中执行的。软中断的信息可以从/proc/softirqs读取：这里显示了每一个CPU上执行的各种类型的软中断的次数

# cat /proc/softirqs
                    CPU0       CPU1
          HI:          3          2
       TIMER:      48664     907787
      NET_TX:         10         10
      NET_RX:       2557       3419
       BLOCK:      19090      14694
    IRQ_POLL:          0          0
     TASKLET:         81         12
       SCHED:      87740     882170
     HRTIMER:          0          0
         RCU:     128543     129736

4）为什么网卡开启多队列能提升网络性能？

通过ethtool可以看到当前网卡的多队列情况

# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX:             0
TX:             0
Other:          1
Combined:       63
Current hardware settings:
RX:             0
TX:             0
Other:          1
Combined:       8
  • 当前网卡支持的最大队列数是63
  • 当前开启的队列数是8

通过sysfs伪文件系统也可以看到真正生效的队列数

# ls /sys/class/net/eth0/queues/
rx-0  rx-1  rx-2  rx-3  rx-4  rx-5  rx-6  rx-7
tx-0  tx-1  tx-2  tx-3  tx-4  tx-5  tx-6  tx-7

如果想加大队列数，使用ethtool工具：

# ethtool -L eth0 combined 32

通过/proc/interrupts可以看到该队列对应的硬件中断号 image.png

  • 网卡输入队列eth0-Tx-Rx-0的中断号是52
  • eth0-Tx-Rx-1的中断号是53
  • 总共开启了8个接收队列

通过该中断号对应的smp_affinity可以查看到亲和的CPU核是哪一个

# cat /proc/irq/53/smp_affinity
8

亲和性是通过二进制中的比特位来标记的。例如8是二进制的1000，第4位为1，代表的就是第4个CPU核心——CPU3

从以上内容可知，每个队列都会有独立的、不同的中断号。所以不同的队列在将数据收到自己的RingBuffer后，可以分别向不同的CPU发起硬中断通知。而在硬中断的处理中，调用__raise_softirq_irqoff发起软中断的时候，是基于当前CPU核心smp_processor_id的（__raise_softirq_irqoff => or_softirq_pending => local_softirq_pending）

// include/linux/irq_cpustat.h
#define local_softirq_pending() \
	__IRQ_STAT(smp_processor_id(), __softirq_pending)

这意味着哪个核响应的硬中断，那么该硬中断发起的软中断任务就必然由这个核来处理

所以在工作实践中，如果网络包的接收频率高而导致个别核si偏高，那么通过加大网卡队列数，并设置每个队列中断号上的smp_affinity，将各个队列的硬中断打散到不同的CPU上就行了。这样硬中断后面的软中断CPU开销也将由多个核来分担

5）tcpdump

工作在设备层，通过虚拟协议实现。通过packet_create把抓包函数以协议的方式挂载在ptype_all。
收到，驱动中 实现的 igb_poll 调用 __netif_receive_skb_core，这个函数会在包送到协议栈函数（ip_rcv,arp_rcv等）之前，将包先送到ptype_all抓包点。

6）iptable/netfiliter 在哪一层？

netfiliter主要在IP、ARP层实现，可以通过NF_HOOK函数了解netfiliter实现。

7）tcpdump能抓到 被 iptable 封禁的包吗？⭐

能抓到 收到的包。

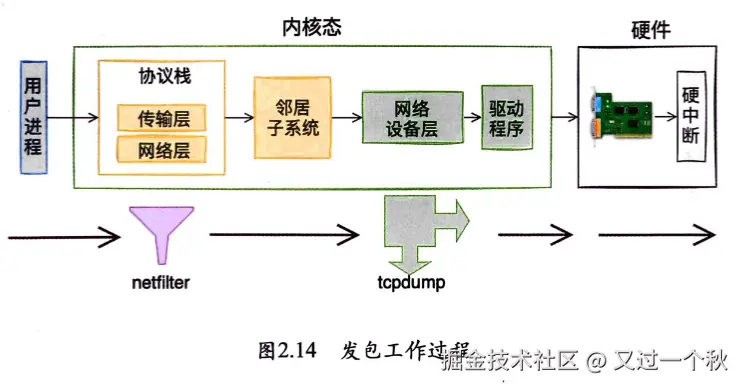

发包相反，netfiliter在协议层被过滤，tcpdump抓不到 被 iptable 封装的发出包 image.png


8）网络接收过程中的CPU开销如何查看？

在网络的接收过程中，主要工作集中在硬中断和软中断上，二者的消耗都可以通过top命令来查看：

# top
top - 08:10:30 up  1:04,  1 user,  load average: 0.07, 0.11, 0.09
Tasks: 186 total,   2 running, 184 sleeping,   0 stopped,   0 zombie
%Cpu(s):  1.4 us,  2.4 sy,  0.0 ni, 96.0 id,  0.0 wa,  0.0 hi,  0.2 si,  0.0 st
MiB Mem :   7933.7 total,   6385.5 free,    576.6 used,    971.6 buff/cache
MiB Swap:   2680.0 total,   2680.0 free,      0.0 used.   7105.4 avail Mem
  • hi是CPU处理硬中断的开销
  • si是处理软中断的开销
  • 都是以百分比的形式来展示的

9）dpdk

旁路技术

直接从网卡接收数据，省去繁琐的内核协议栈处理、内核态到用户态内存拷贝开销、唤醒用户进程开销...

avatar
文章
阅读
粉丝
