先说原理，就是用ESP8266连接SG90舵机，8266连上网络后接收服务器的命令控制舵机。 我一开始使用的是这个up主-Sha达不溜的方法【开源】笔记本远程开机(纯物理解决方案)_哔哩哔哩_bilibili，利用点灯科技app实现远程开机，不过不知道是不是点灯科技服务器的问题，有的时候设备不在线，而且延迟比较大，所以问了问AI，转而使用自己的服务器搭建mqtt服务，让8266连接自己的mqtt实现远程开机功能。

准备工作

先说一下，本人没有单片机经验，以下过程纯靠网上教程+AI🤣

  1. 拥有自己的服务器

    去雨云或者其他服务商处买最便宜的一个服务器就行，如果不买服务器的话就看我最开始说的那个up主的视频操作，使用点灯科技，就不用往下看我的文章了。

  2. 购买ESP8266和SG90舵机

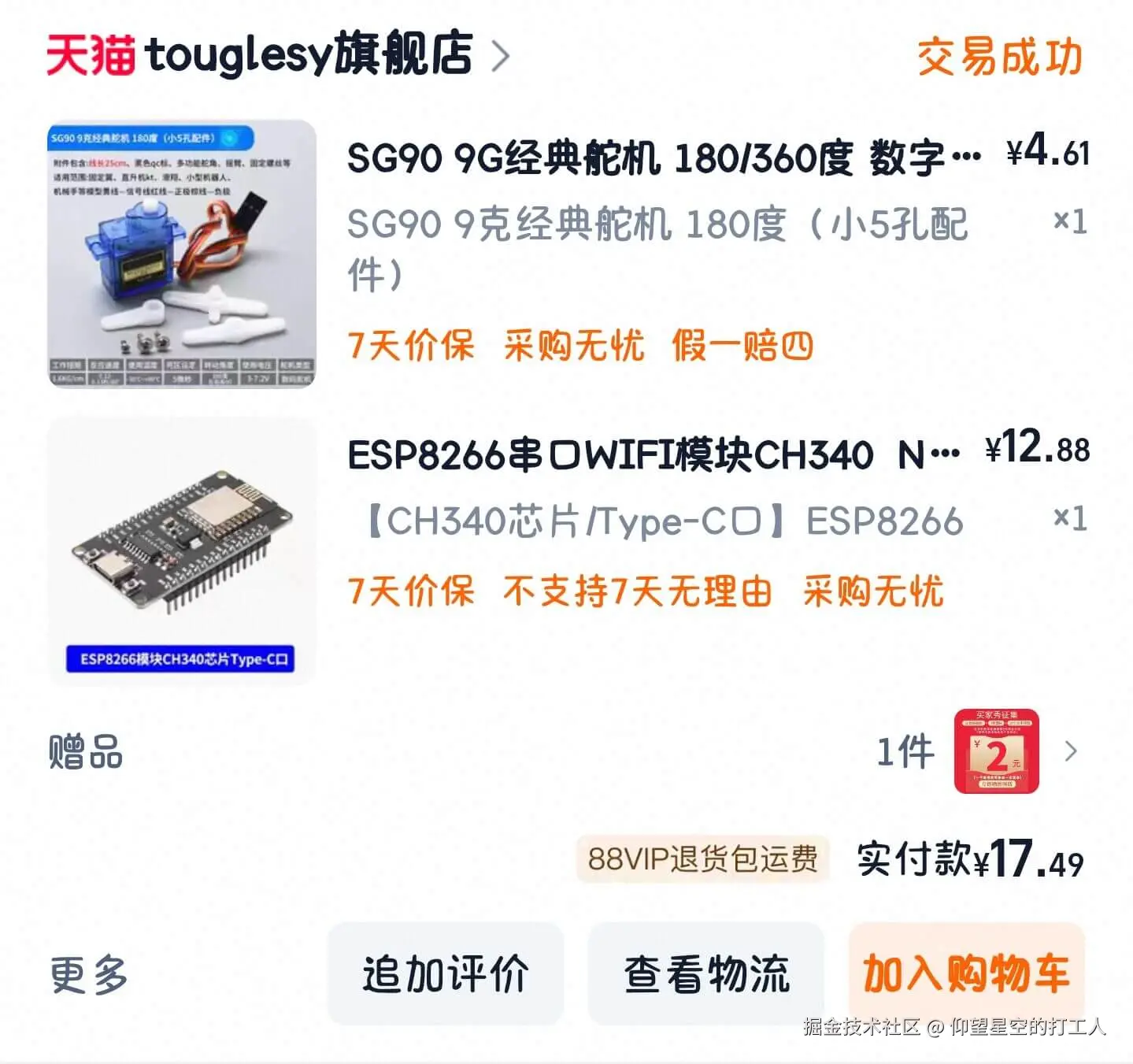

    舵机没啥说的，肯定买不错，8266买这个ch340芯片typec口的，直接用typec线就能烧录，不需要usb转ttl了

    5a1a4b09904b6c0816b8dff4090b4679

  3. 电脑安装vscode+platformIO

    按照教程安装即可VSCode 下 PlatformIO 的安装教程-CSDN博客

    如果过程中安装platform core或者新建项目卡在project wizard请不要关闭vscode，耐心等待即可

  4. 电脑安装CH340串口驱动

    下载地址：CH340

服务器安装EMQX

系统为Debian12

安装docker、docker compose

  1. 使用ssh客户端连接服务器，我这里使用的是WindTerm
  2. 安装docker，按照这个大佬的教程安装即可Debian / Ubuntu 安装 Docker 以及 Docker Compose 教程 - 烧饼博客

部署EMQX

  1. 使用 Docker Compose 部署 EMQX（有1Panel的话可以直接用1Panel部署EMQX）

    cd /home
mkdir emqx-single
cd emqx-single
mkdir emqx_data emqx_log
vim docker-compose.yml

    文件内容如下：

    version: '3'

services:
  emqx:
    image: emqx/emqx:6.0.0  # 使用开源版，更轻量
    container_name: emqx
    environment:
      - "EMQX_NODE_NAME=emqx@single-node"  # 随意
      - "EMQX_DASHBOARD__DEFAULT_USERNAME=用户名"
      - "EMQX_DASHBOARD__DEFAULT_PASSWORD=密码"
      - "EMQX_ALLOW_ANONYMOUS=false"  # 禁用匿名连接，提高安全性
    healthcheck:
      test: ["CMD", "/opt/emqx/bin/emqx_ctl", "status"]
      interval: 10s
      timeout: 30s
      retries: 3
    ports:
      - "1883:1883"    # MQTT TCP端口
      - "8083:8083"    # MQTT WebSocket端口
      - "8084:8084"    # MQTT SSL端口
      - "8883:8883"    # MQTT TCP/SSL端口
      - "18083:18083"  # 管理控制台端口
    volumes:
      - ./emqx_data:/opt/emqx/data  # 数据持久化
      - ./emqx_log:/opt/emqx/log    # 日志持久化
    restart: unless-stopped  # 自动重启
    networks:
      emqx-net:

networks:
  emqx-net:
    driver: bridge

  2. 启动项目

    docker compose up -d

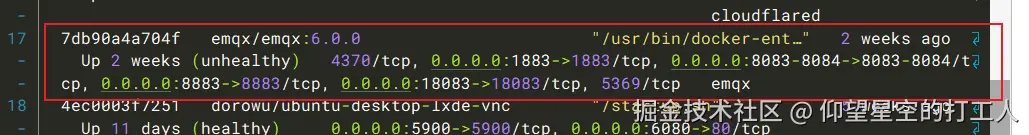

    查看容器是否创建成功

    docker ps

    image-20251104215107985

  3. 放行1883、8083、8084、8883、18083端口

  4. 访问http://ip:18083，即可进入控制台，使用docker-compose.yml文件中配置的用户名密码登录即可

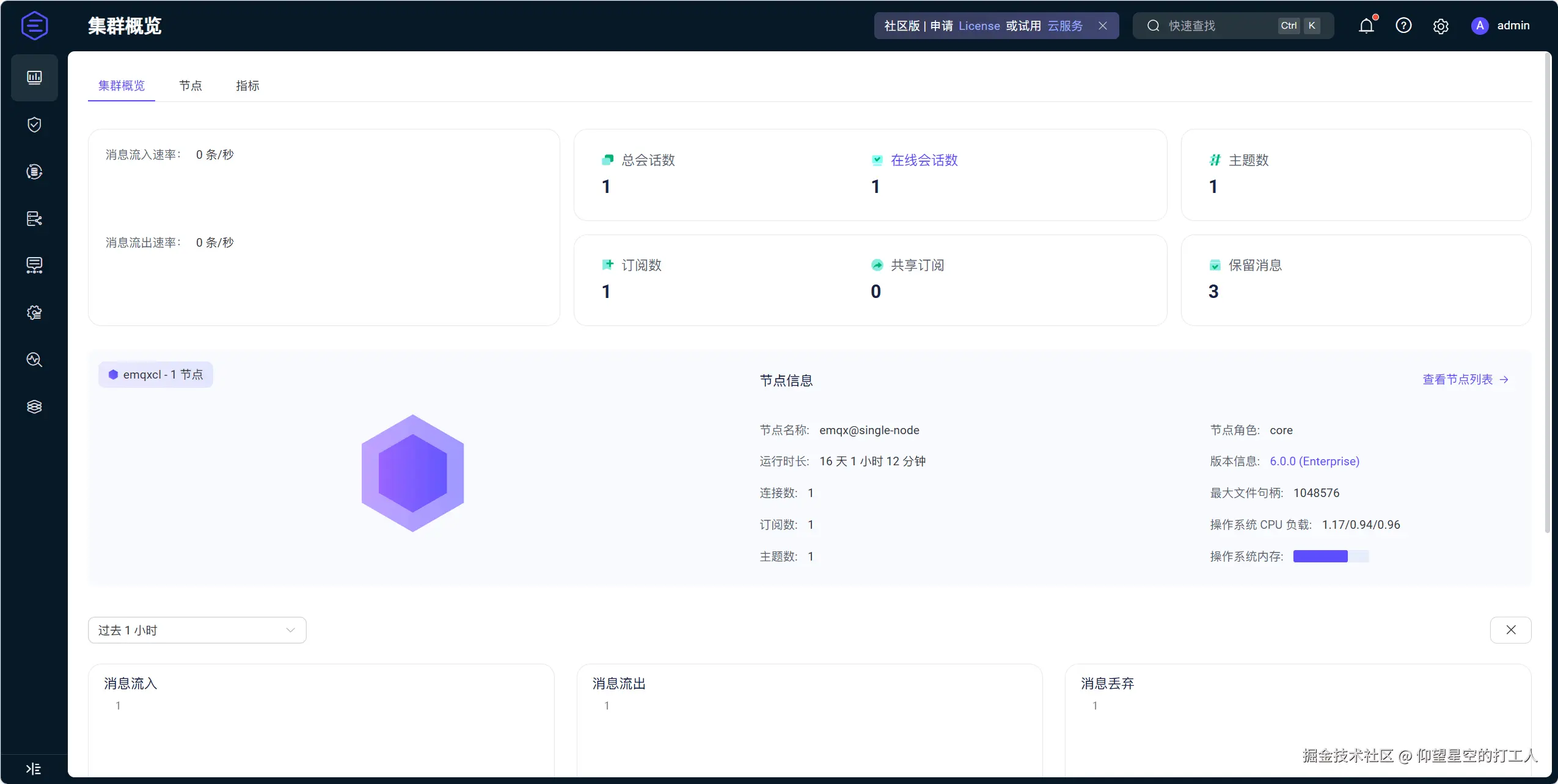

    我这里是已经连上我之前的8286了，所以显示会话是1，刚安装应该都是0才对

    image-20251104215252353

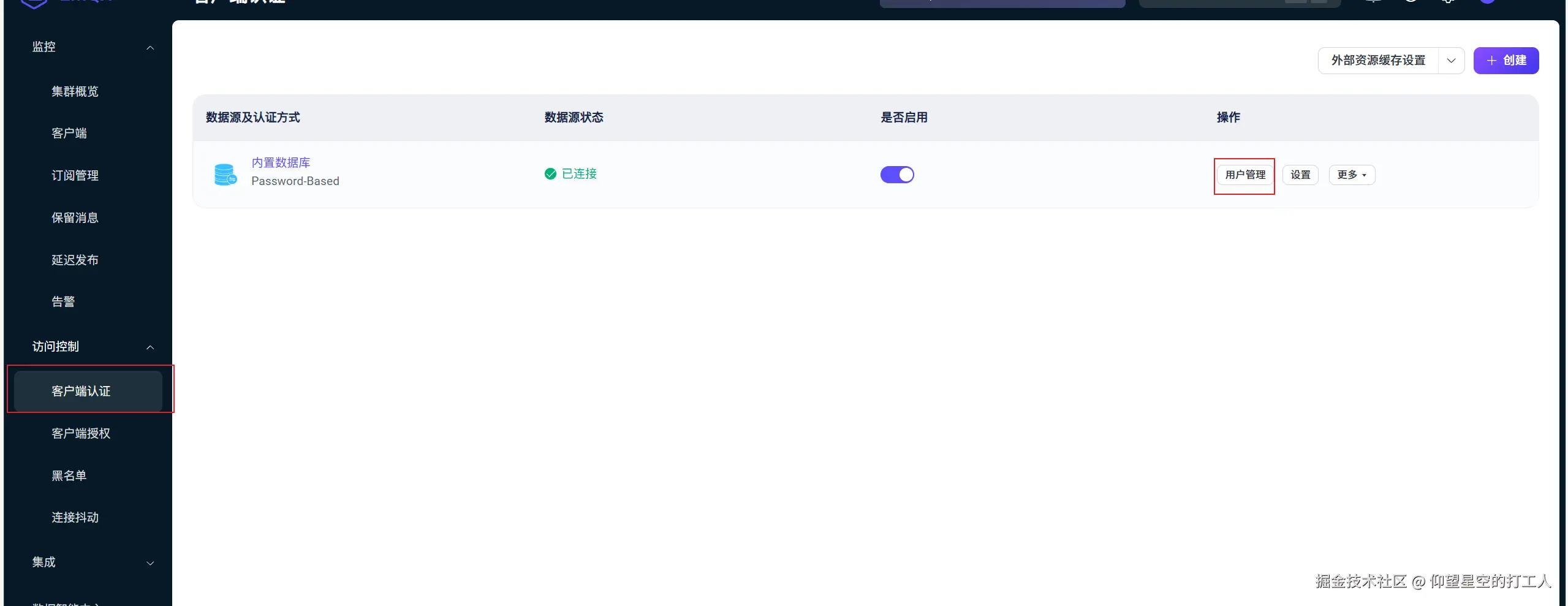

  5. 创建用户

    image-20251104215656590

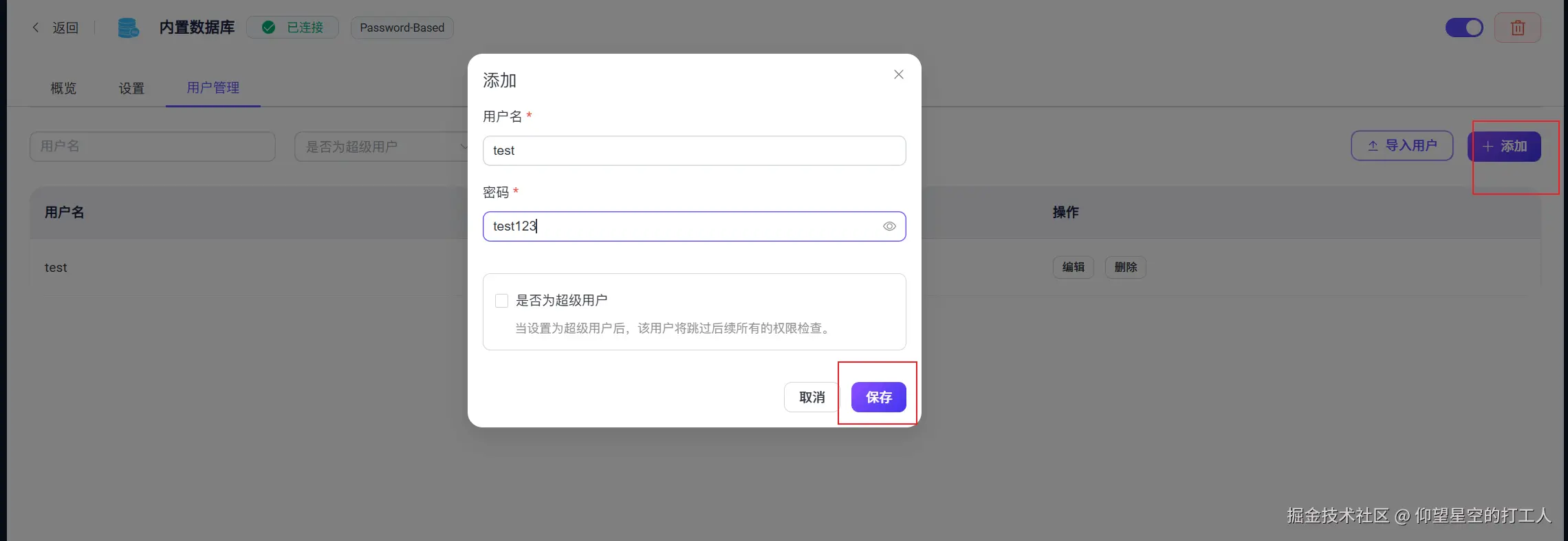

  6. 点击添加用户，不需要超级用户权限

    image-20251104215741653

  7. 这个用户就是8266和网页登录所需要的用户名和密码

开始操作单片机

修改波特率

  1. 使用typec线将8266与电脑相连

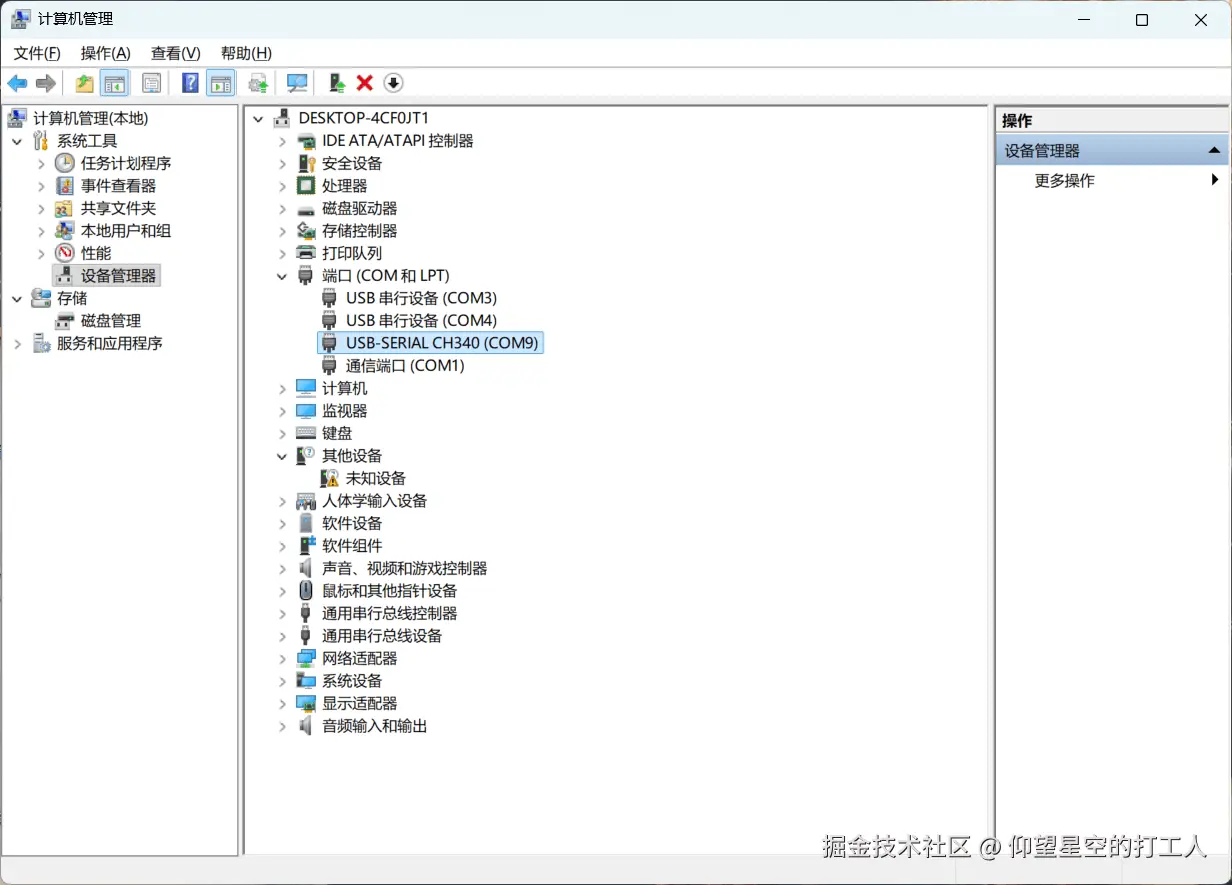

    连接后点击此电脑➡️管理➡️设备管理器➡️端口，可以看到CH340对应的COM几，比如我这里是COM9

    image-20251026073027955

  2. 修改波特率

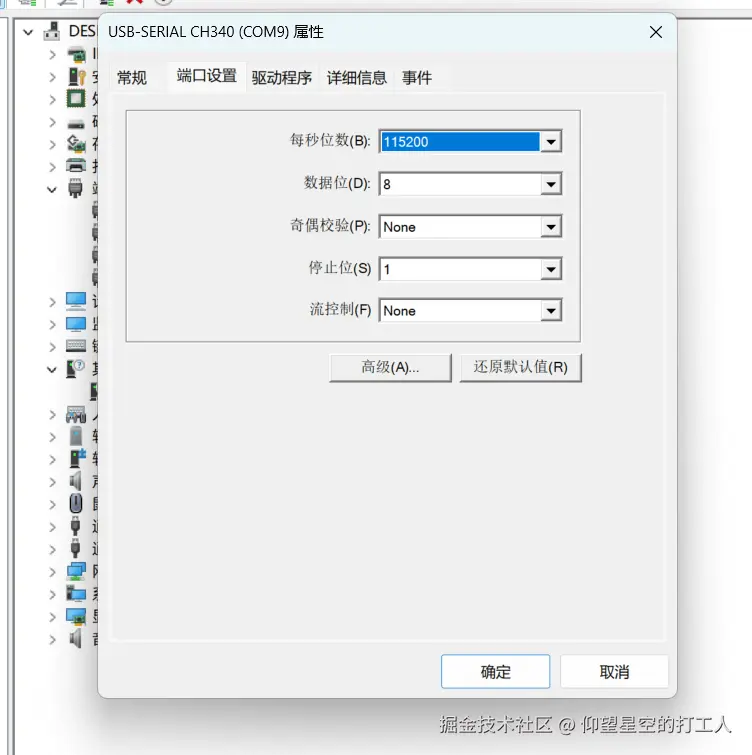

    右键这个端口设备➡️属性➡️端口设置，将每秒位数改为115200

    image-20251026073150488

编写程序

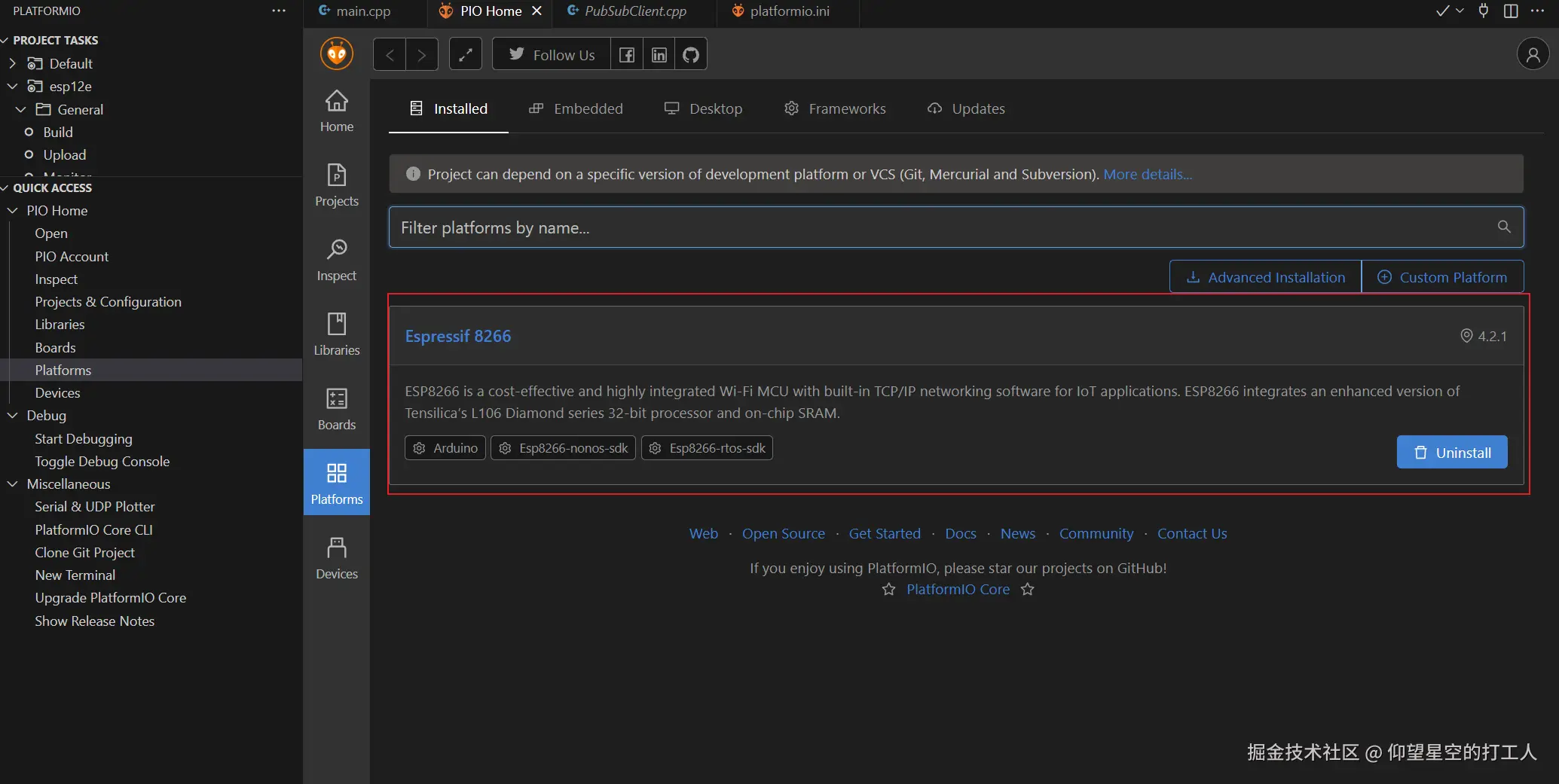

  1. 打开platformIO➡️PIO Home➡️Platforms，安装Espressif 8266

    image-20251026073539691

  2. 新建项目

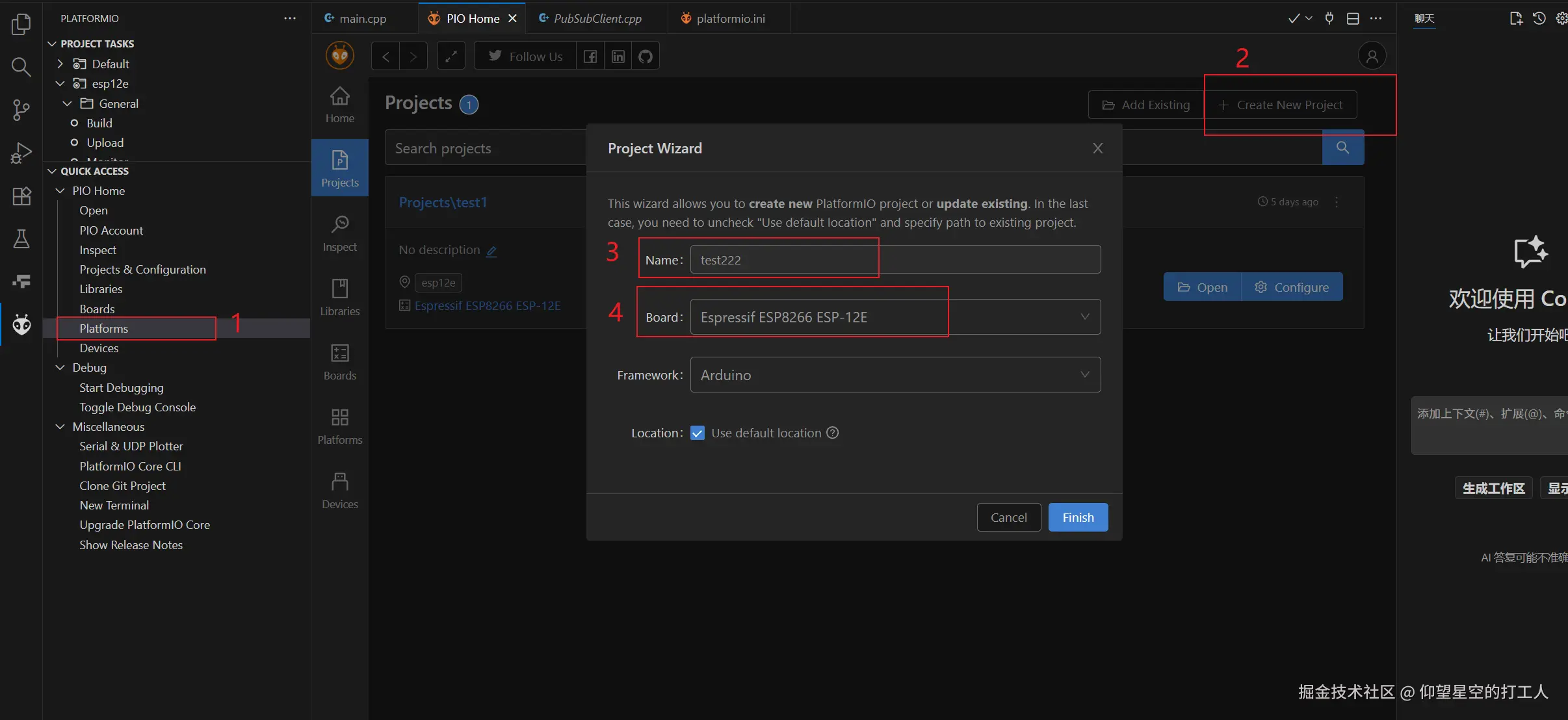

    image-20251026073801955

  3. 新建项目时间可能会很长，等着就行，可以挂着然后去干别的，项目创建好会自动弹出vscode

  4. 项目创建好后只需要改两个文件

    platformiio.ini

    [env:esp12e]
platform = espressif8266
board = esp12e
framework = arduino
; 通过 lib_deps 添加PubSubClient库
lib_deps = pubsubclient
upload_speed = 115200
upload_port = COM8
monitor_speed = 115200

    main.cpp

    #include <Arduino.h>
#include <ESP8266WiFi.h>
#include <PubSubClient.h>
#include <Servo.h>

// ************************** 配置区 **************************
const char* ssid = "想让8266连接的wifi名称";
const char* password = "wifi密码";
const char* mqtt_server = "服务器IP";
const int mqtt_port = 1883; //EMQX的MQTT的端口号
const char* mqtt_user = "test"; //添加的用户名
const char* mqtt_password = "test123"; //添加的用户名对应的密码

// ************************** 舵机参数 **************************
Servo myServo;
int servoPin = D5;  // 您使用的是D5引脚
int currentAngle = 90;
int centerAngle = 90;
int returnDelay = 500;  //自动回中延迟
unsigned long lastMoveTime = 0;
bool autoReturnEnabled = true;

// ************************** 全局变量 **************************
WiFiClient espClient;
PubSubClient client(espClient);
bool servoAttached = false;

// ************************** 函数声明 **************************
void setupWifi();
void callback(char* topic, byte* payload, unsigned int length);
void reconnect();
void setServoAngle(int angle);
void returnToCenter();
void checkAutoReturn();
void publishStatus();

// ************************** 初始化设置 **************************
void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.println("初始化S90舵机控制器...");
  Serial.println("引脚配置: D5 (GPIO14)");

  // 初始化舵机
  servoAttached = myServo.attach(servoPin, 500, 2400); // 调整脉宽范围以适应S90

  if (servoAttached) {
    Serial.println("舵机初始化成功");
    setServoAngle(centerAngle);
  } else {
    Serial.println("舵机初始化失败！请检查连接");
  }

  setupWifi();
  client.setServer(mqtt_server, mqtt_port);
  client.setCallback(callback);

  Serial.println("初始化完成，等待MQTT连接...");
}

// ************************** 主循环 **************************
void loop() {
  if (!client.connected()) {
    reconnect();
  }
  client.loop();

  checkAutoReturn();
  delay(50);
}

// ************************** 自定义函数 **************************

void setupWifi() {
  delay(10);
  Serial.println();
  Serial.print("正在连接WiFi: ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  int attempts = 0;
  while (WiFi.status() != WL_CONNECTED && attempts < 20) {
    delay(500);
    Serial.print(".");
    attempts++;
  }

  if (WiFi.status() == WL_CONNECTED) {
    Serial.println("");
    Serial.println("WiFi连接成功!");
    Serial.print("IP地址: ");
    Serial.println(WiFi.localIP());
  } else {
    Serial.println("");
    Serial.println("WiFi连接失败!");
  }
}

// 设置舵机角度（核心函数）
void setServoAngle(int angle) {
  if (!servoAttached) {
    Serial.println("舵机未正确连接，无法设置角度");
    return;
  }

  angle = constrain(angle, 0, 180);

  Serial.print("尝试设置舵机角度: ");
  Serial.println(angle);

  // 实际控制舵机
  myServo.write(angle);
  delay(100); // 给舵机时间响应

  currentAngle = angle;
  lastMoveTime = millis();

  Serial.print("舵机角度设置为: ");
  Serial.println(angle);

  // 发布状态
  publishStatus();
}

// 发布状态信息
void publishStatus() {
  if (client.connected()) {
    char statusMsg[100];
    snprintf(statusMsg, sizeof(statusMsg), "角度: %d, 自动回中: %s",
             currentAngle, autoReturnEnabled ? "开启" : "关闭");
    client.publish("home/servo/status", statusMsg);
    Serial.print("发布状态: ");
    Serial.println(statusMsg);
  }
}

// 自动回到中心位置
void returnToCenter() {
  if (currentAngle != centerAngle) {
    Serial.println("执行回中...");
    setServoAngle(centerAngle);
  }
}

// 检查是否需要自动回中
void checkAutoReturn() {
  if (autoReturnEnabled &&
      currentAngle != centerAngle &&
      (millis() - lastMoveTime) > returnDelay) {
    Serial.println("自动回中触发");
    returnToCenter();
  }
}

// MQTT消息接收回调函数
void callback(char* topic, byte* payload, unsigned int length) {
  Serial.print("收到主题消息 [");
  Serial.print(topic);
  Serial.print("]: ");

  // 将payload转换为字符串
  String message = "";
  for (int i = 0; i < length; i++) {
    message += (char)payload[i];
  }
  Serial.println(message);

  // 调试信息
  Serial.print("当前舵机状态: 已连接=");
  Serial.print(servoAttached);
  Serial.print(", 当前角度=");
  Serial.println(currentAngle);

  // 处理数字角度指令
  int angle = message.toInt();
  if (angle >= 0 && angle <= 180) {
    Serial.print("解析为角度指令: ");
    Serial.println(angle);
    setServoAngle(angle);
    return;
  }

  // 处理特殊指令
  if (message == "GET") {
    Serial.println("收到获取状态指令");
    publishStatus();
  }
  else if (message == "AUTO_ON") {
    autoReturnEnabled = true;
    Serial.println("自动回中已开启");
    publishStatus();
  }
  else if (message == "AUTO_OFF") {
    autoReturnEnabled = false;
    Serial.println("自动回中已关闭");
    publishStatus();
  }
  else if (message == "RETURN_NOW") {
    Serial.println("收到立即回中指令");
    returnToCenter();
  }
  else {
    Serial.print("未知指令: ");
    Serial.println(message);
  }
}

void reconnect() {
  static unsigned long lastAttempt = 0;
  if (millis() - lastAttempt < 5000) {
    return;
  }
  lastAttempt = millis();

  Serial.print("尝试连接MQTT服务器...");

  String clientId = "ESP8266Servo-" + String(random(0xffff), HEX);

  if (client.connect(clientId.c_str(), mqtt_user, mqtt_password)) {
    Serial.println("MQTT连接成功!");
    client.subscribe("home/servo/control");
    Serial.println("已订阅主题: home/servo/control");

    // 连接成功后发布一次状态
    publishStatus();
  } else {
    Serial.print("连接失败，错误代码: ");
    Serial.println(client.state());
  }
}

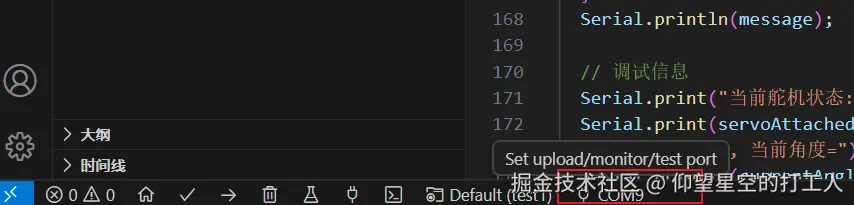

  5. 点击vscode左下角这个按钮，选择8266对应的那个口，比如我这里是COM9

    image-20251026075202416

  6. 点击左侧的upload按钮上传到8266

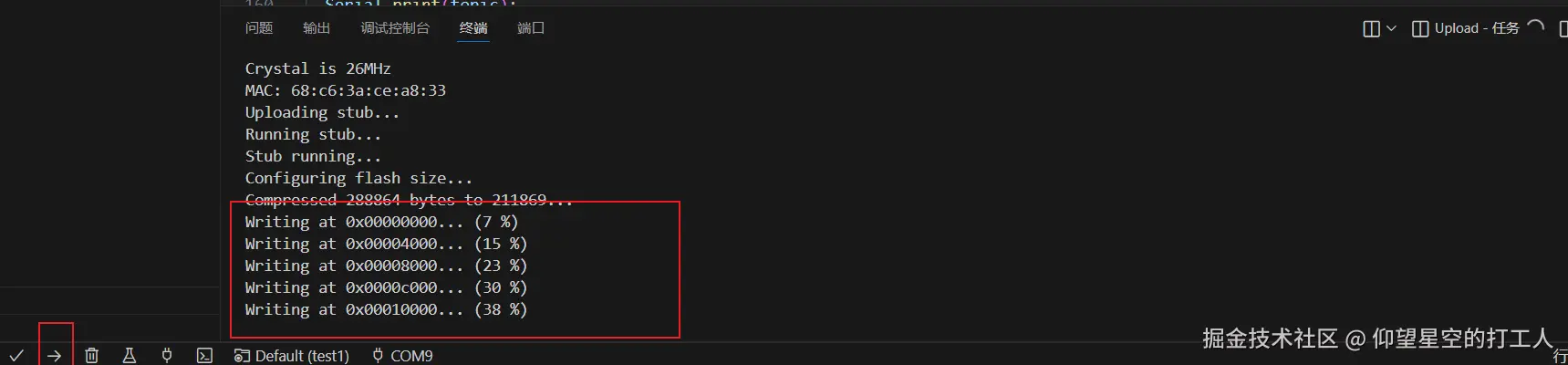

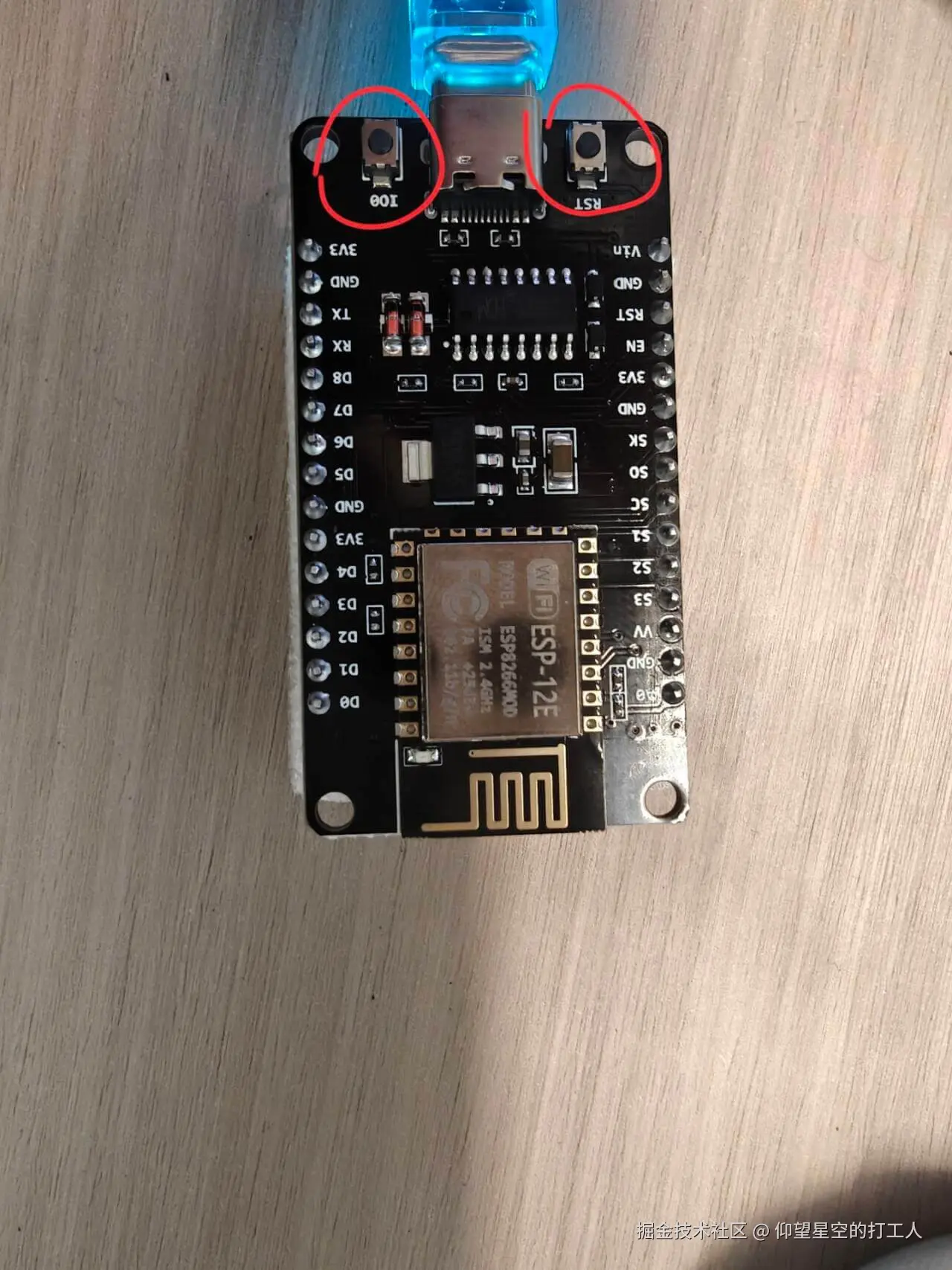

    如果出现了进度提示，说明正在上传，如果没有进度提示，而是等待，那么需要你操作一下8266：按住flash情况下按一下rst，然后都松开就行了。

    image-20251026075302215

    eea0174cac217d376e3f3aace850ef9b_720

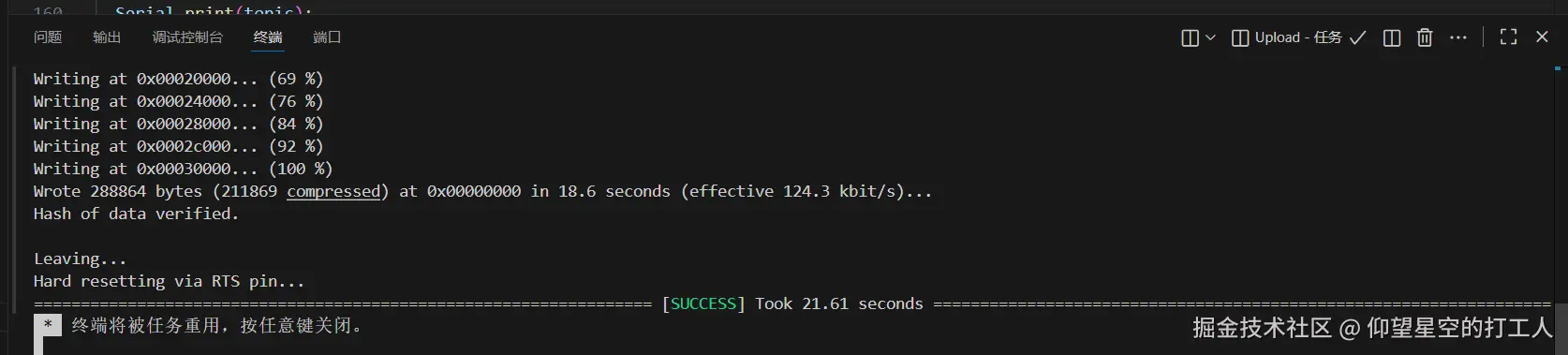

  7. 出现SUCCESS就是上传成功了

    image-20251026075617732

测试

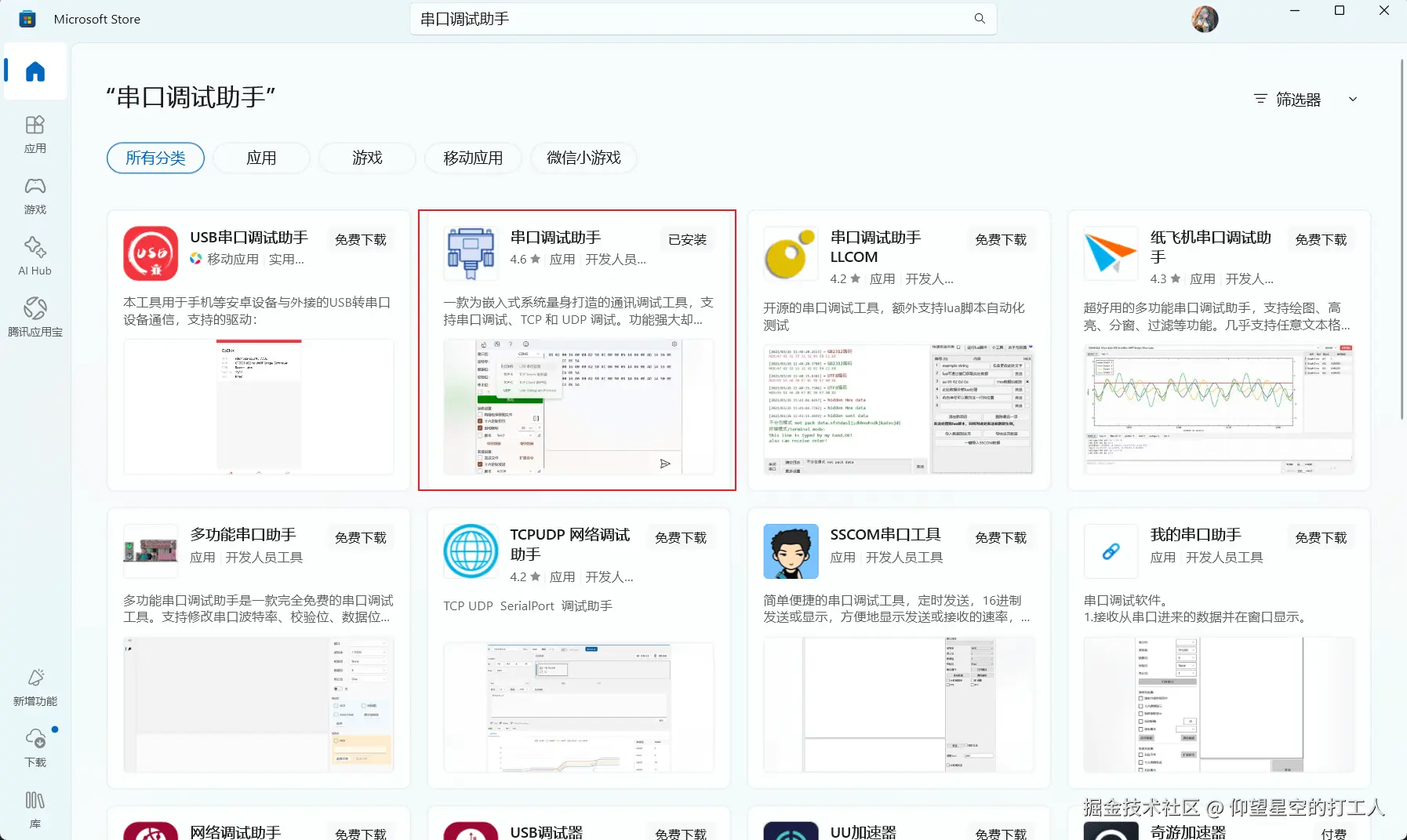

  1. 微软商店下载串口调试助手

    image-20251026075741550

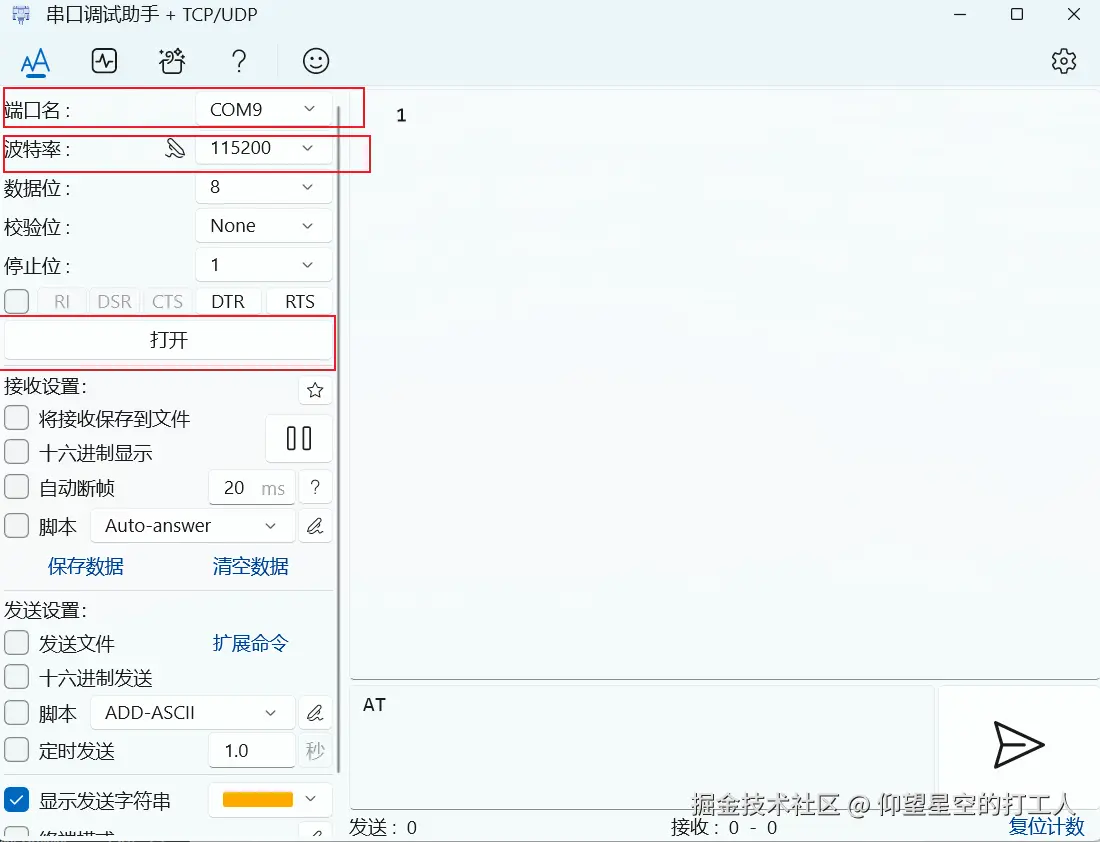

  2. 打开后选择COM9，波特率115200，然后点击打开按钮

    image-20251026075828824

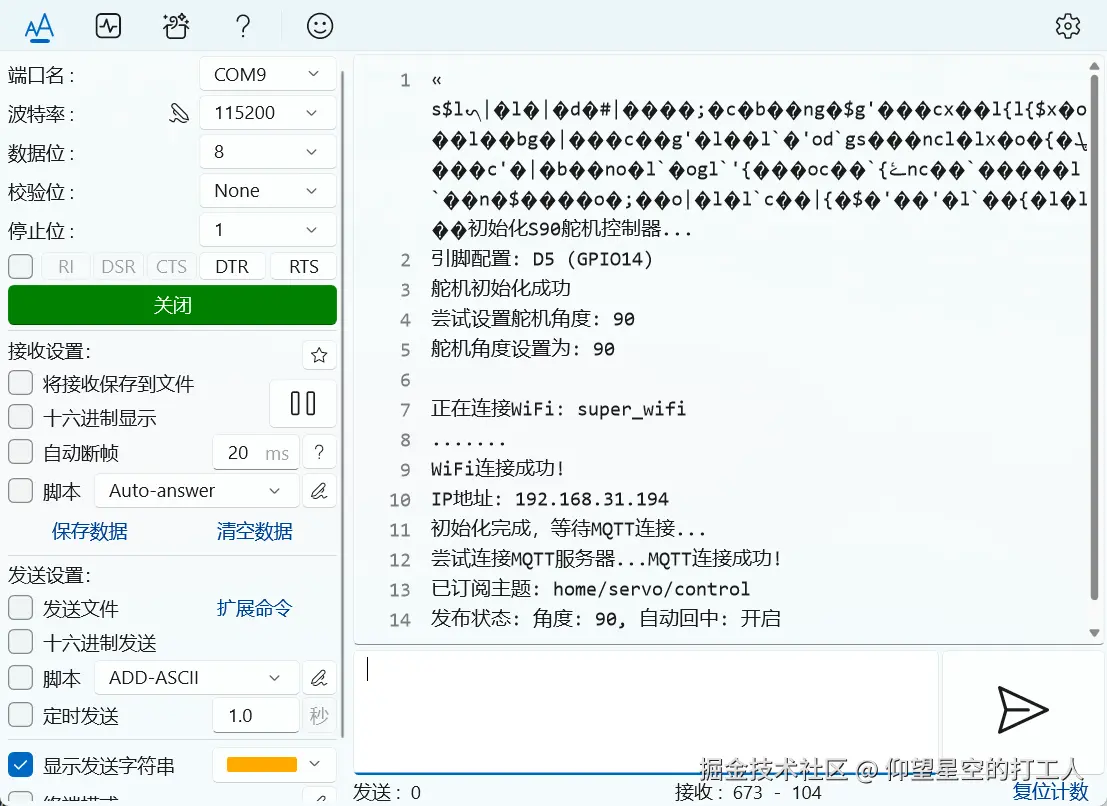

  3. 按一下RST键重启8266，8266会重新连接wifi、mqtt服务，并将代码中输出的内容回显出来，可以看到wifi和mqtt都已连接成功

    如果没成功就重新上传一下或者让AI看看代码有啥问题，上传之前记得先把调试助手的端口关闭，不然vscode连不上8266

    image-20251026075951249

编写web页面

就是个静态页面，所以可部署的方式有很多，我先把代码给出来，然后再说怎么部署

代码可在此下载：8266操控电脑页面

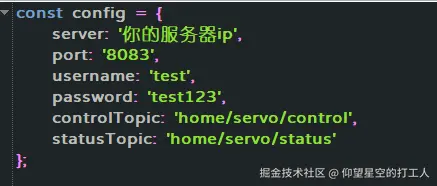

需要改动的地方就是hanshu.js中的config部分，这里配置的连接emqx的ws的信息，要改成你自己的

image-20251105091807674

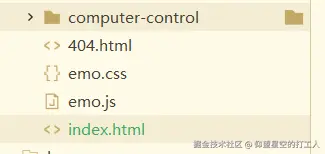

外层的index.html是入口页面，computer-control文件夹内的才是8266的控制台

image-20251104220951348

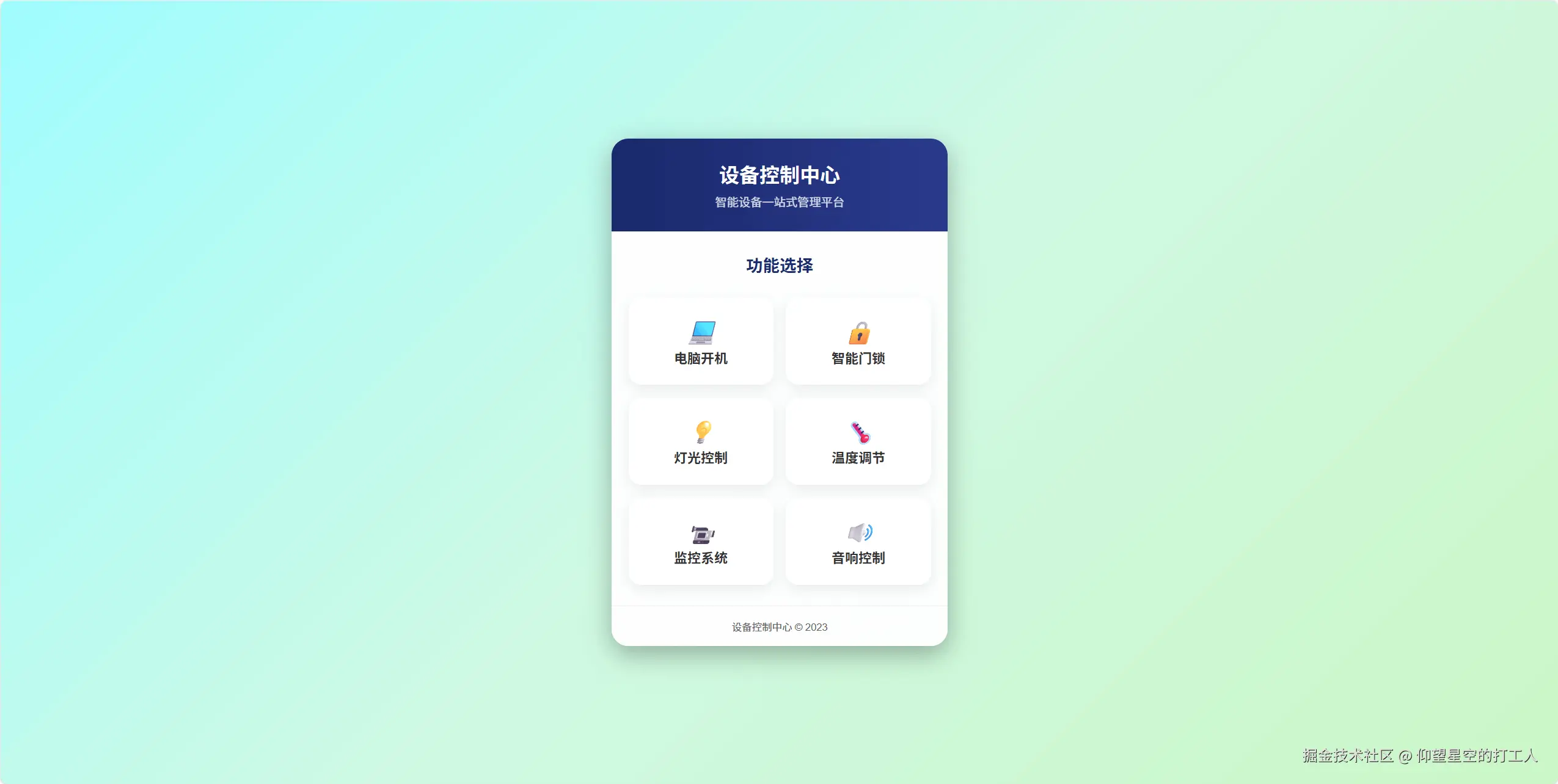

入口页面样式如下，computer-control对应的就是【电脑开机】功能，进入页面会让你输入密码，密码随便填就行，因为我自己有个密码校验接口，不过在文件里我给注释了，你们需要的话可以自己配置密码校验

image-20251104221110511

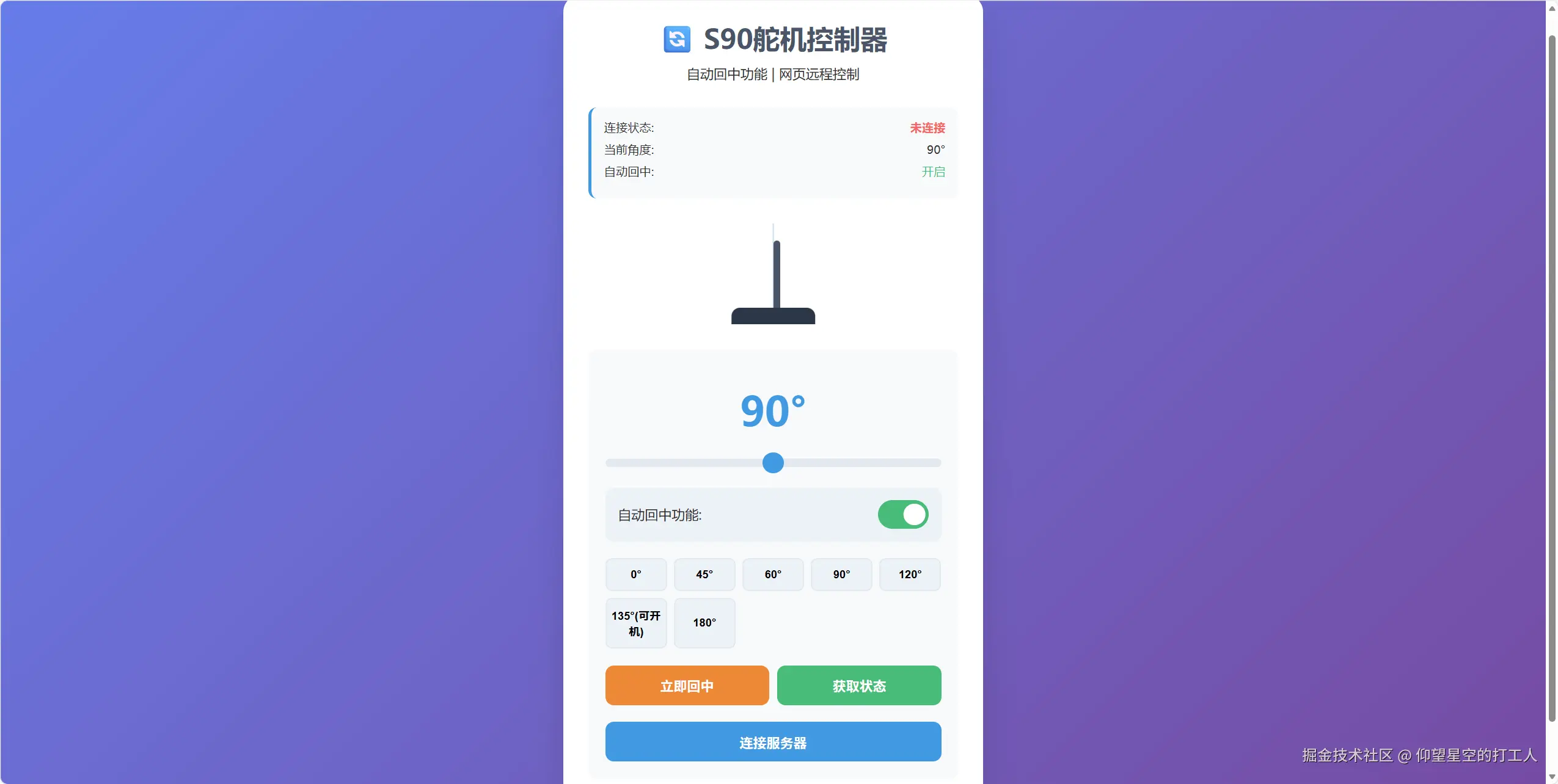

8266控制台如下，需要先点击【连接服务器】，连接上emqx的mqtt后连接状态会变为【已连接】，然后就可以操作了（目前立即回中、开关自动回中功能、获取状态这几个功能貌似有问题，不过不影响使用） image-20251104221228793

部署页面

想用域名访问的话可选择的方式有很多，cloudflare或者腾讯的pages、如果有已备案的域名那就直接部署在自己的服务器、没备案的可以使用frp或者cloudflare的tunnels

最简单的就是直接放到cf的pages中，简单说一下pages怎么弄

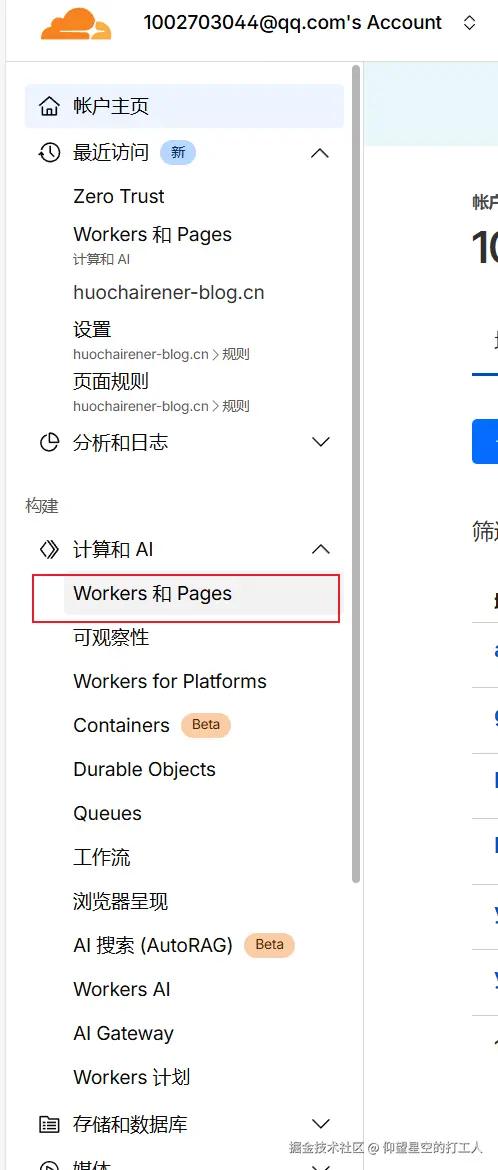

  1. 登录cloudflare，选择workers和pages

    image-20251104222830219

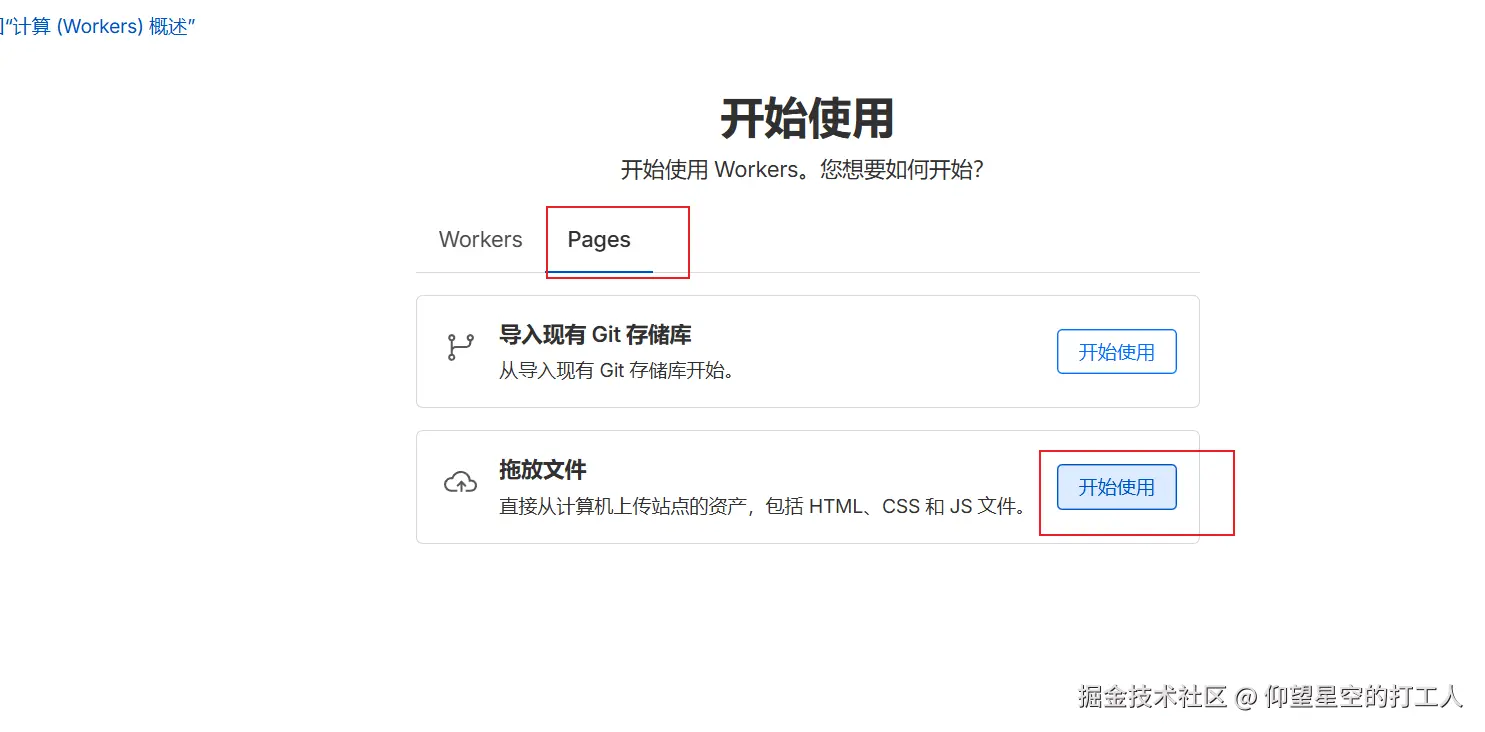

  2. 创建应用程序，选择pages、拖放文件

    image-20251104222902647

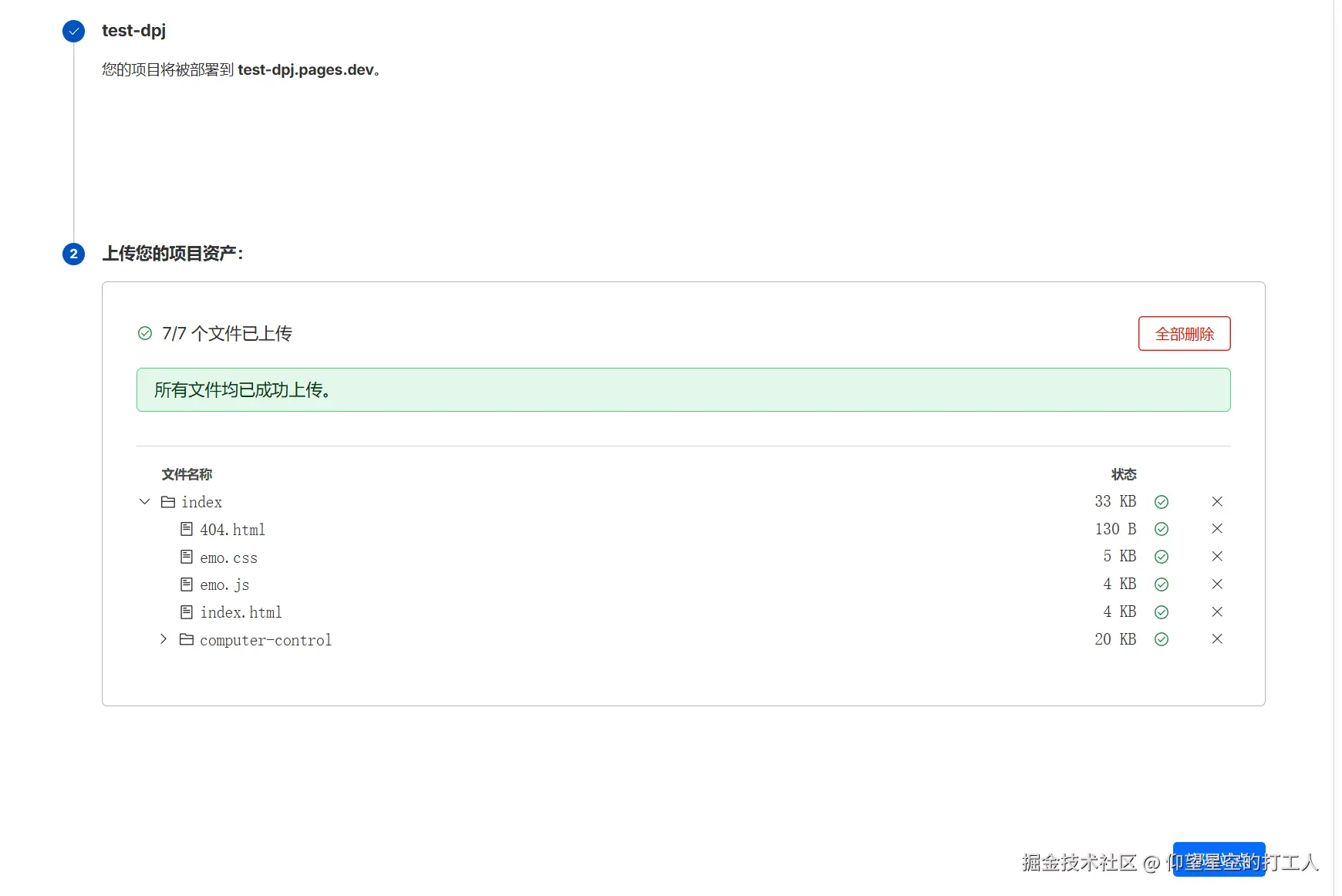

    image-20251104223000967

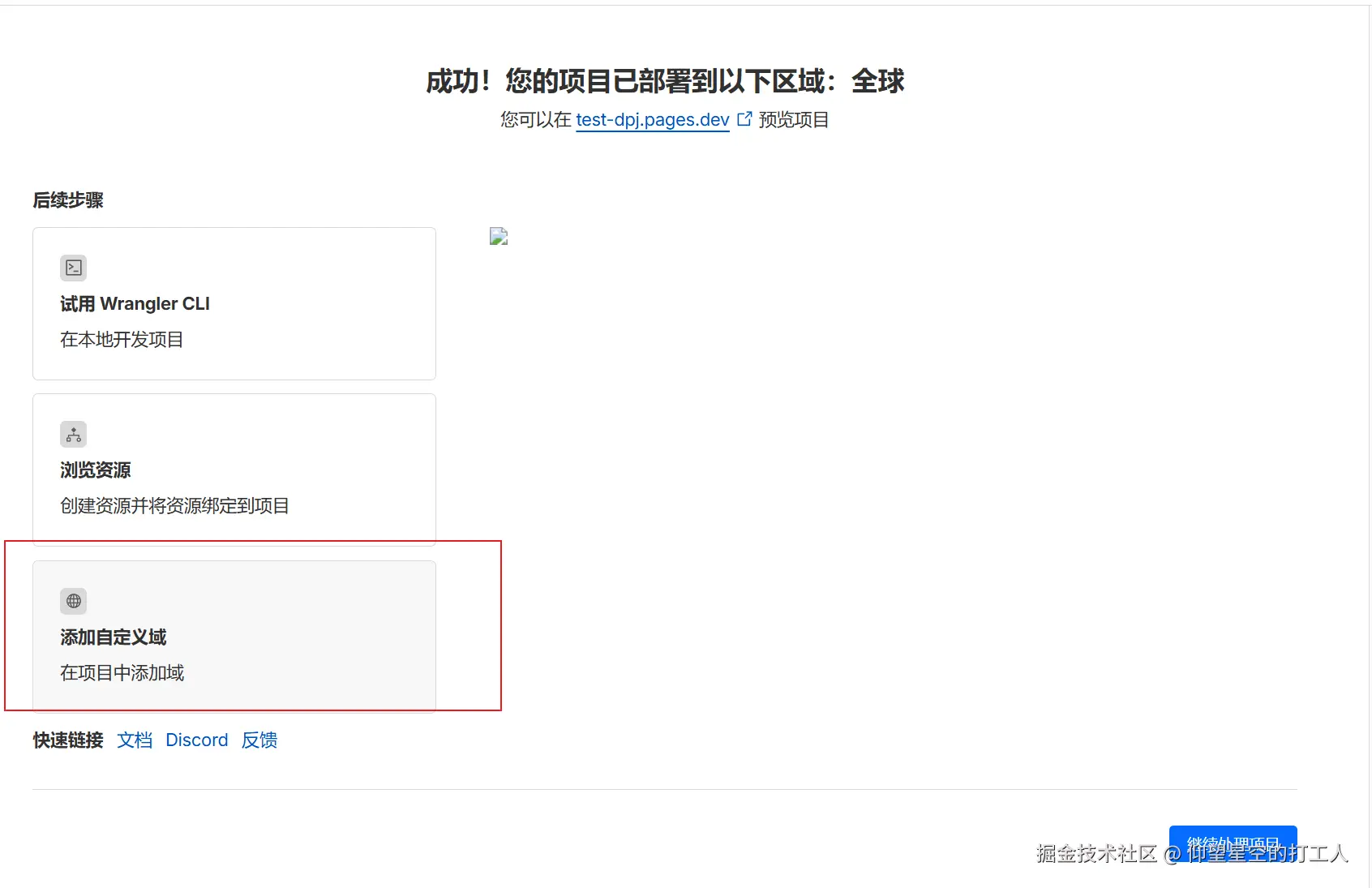

  3. 部署站点后点击添加自定义域（这里没添加的话没事，之后在项目中也可以设置）

    image-20251104223047794

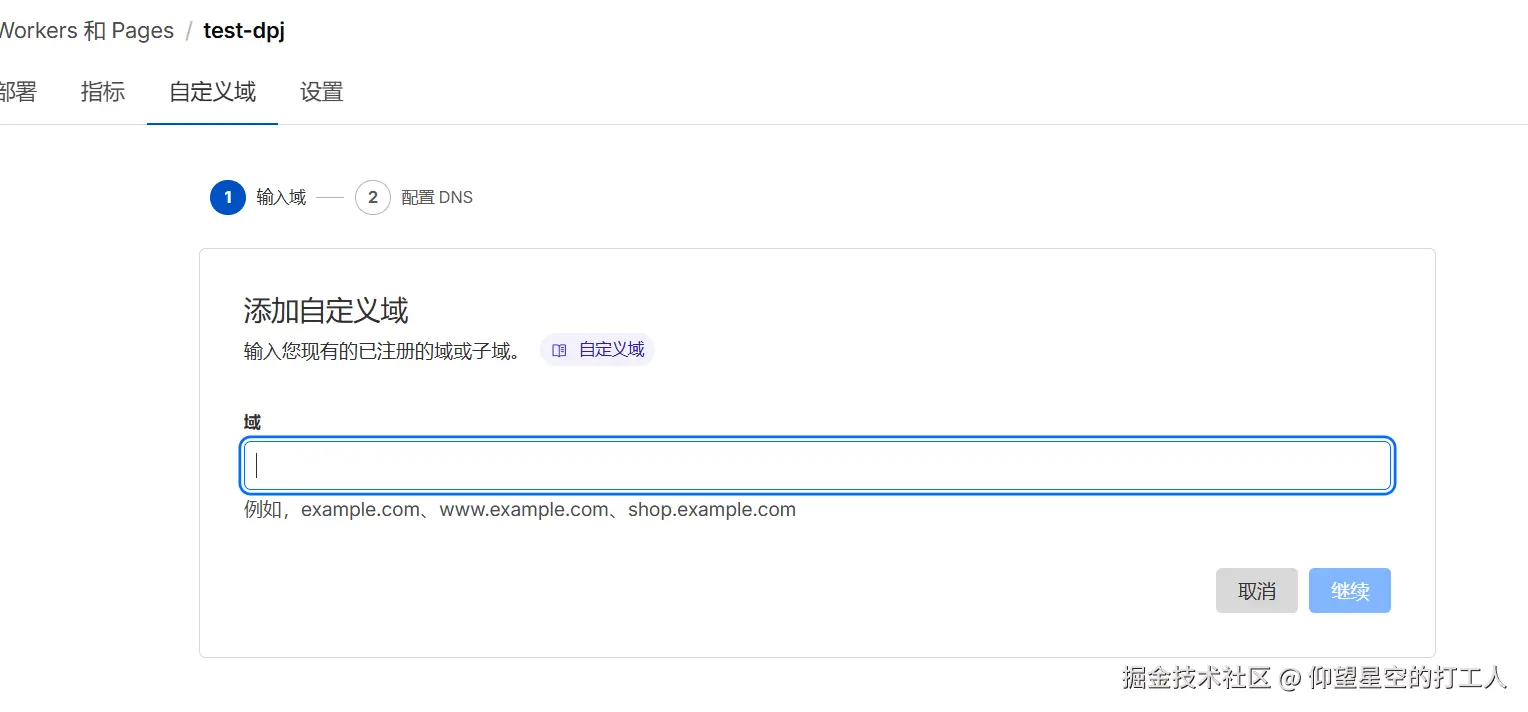

  4. 设置绑定在cloudflare中的域名的二级域名

    比如你在cloudflare中绑定了域名abcd.com，那么这里自定义域就可以填diannao.abcd.com

    image-20251104223123158

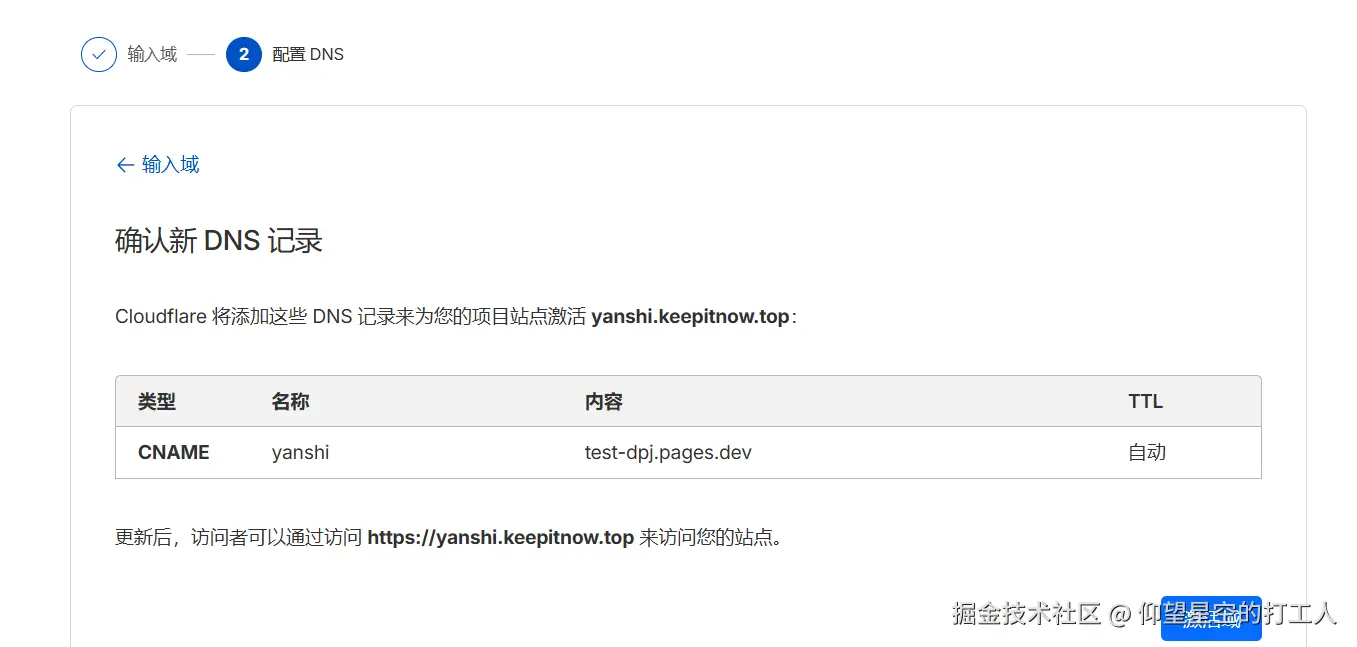

  5. 点击继续，cloudflare会自动添加DNS记录，你不用管，只需要点击激活域即可，过一会就可以使用https域名访问了

    image-20251104223313713

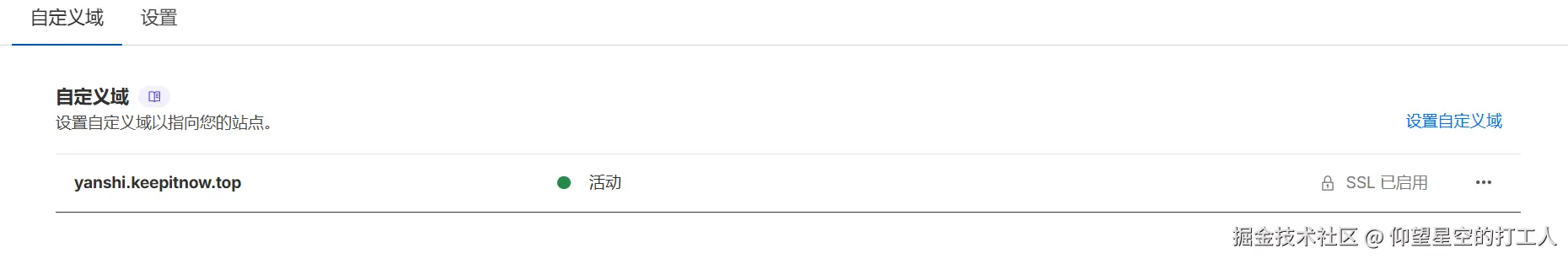

  6. 这个样子就说明配置完成了，可以访问了

    image-20251104223618803

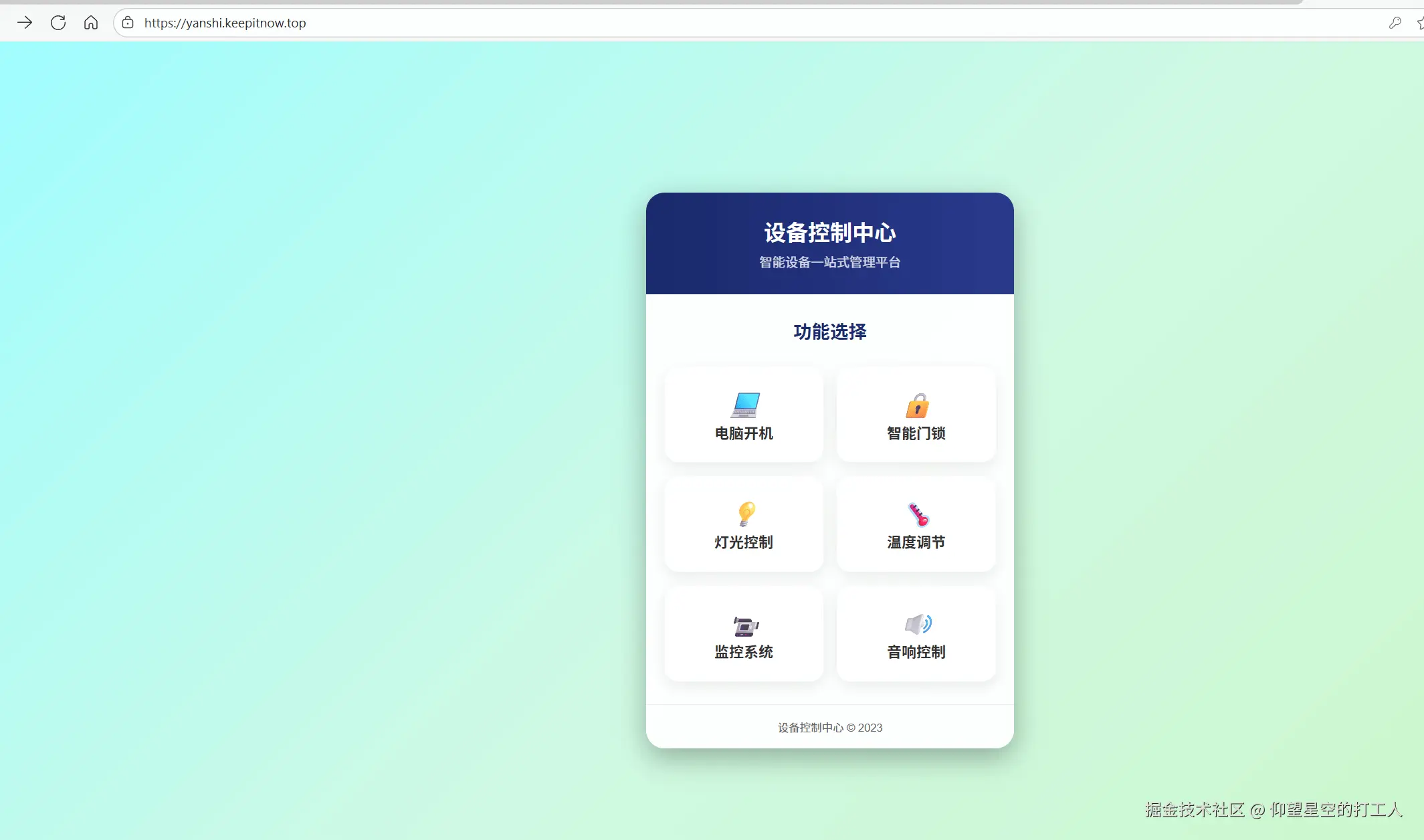

  7. 访问

    image-20251104223642492
