VK1056B是一个点阵式存储映射的LCD驱动器，可支持最大 56点（14SEG×4COM）的LCD屏，也支持2COM和3COM的 LCD屏。单片机可通过三条通信线配置显示参数和发送显示 数据，也可通过指令进入省电模式。 LJQ6652
产品品牌：永嘉微电/VINKA
产品型号：VK1056B

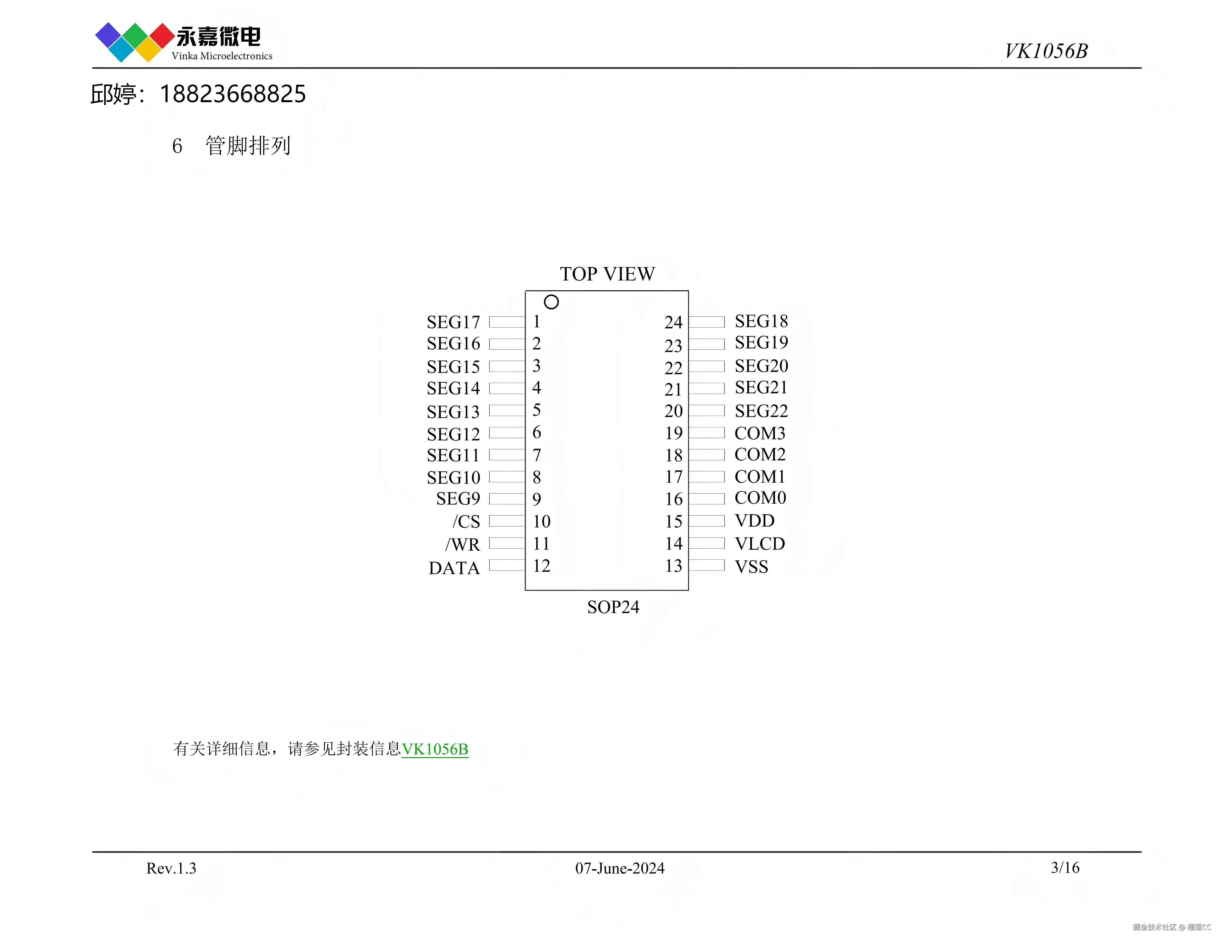

封装形式：SOP24
特点
• 工作电压 2.4-5.2V
• 内置256 kHz RC振荡器（上电默认）
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为14×4位
• 省电模式（通过关显示和关振荡器进入）
• 3线串行接口
• VLCD脚调节LCD电压
• 软件配置LCD显示参数
• 写命令和写数据2种命令格式
• 写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（≤VDD）
• 封装
SOP24(300mil) (15.4mm × 7.5mm PP=1.27mm)
DICE
