一、准备工作
1、下载安装浩辰CAD看图王电脑版（轻量级工具，无需复杂配置）
2、打开软件，新建或打开空白图纸
二、分步绘制教程
1、绘制房间外墙

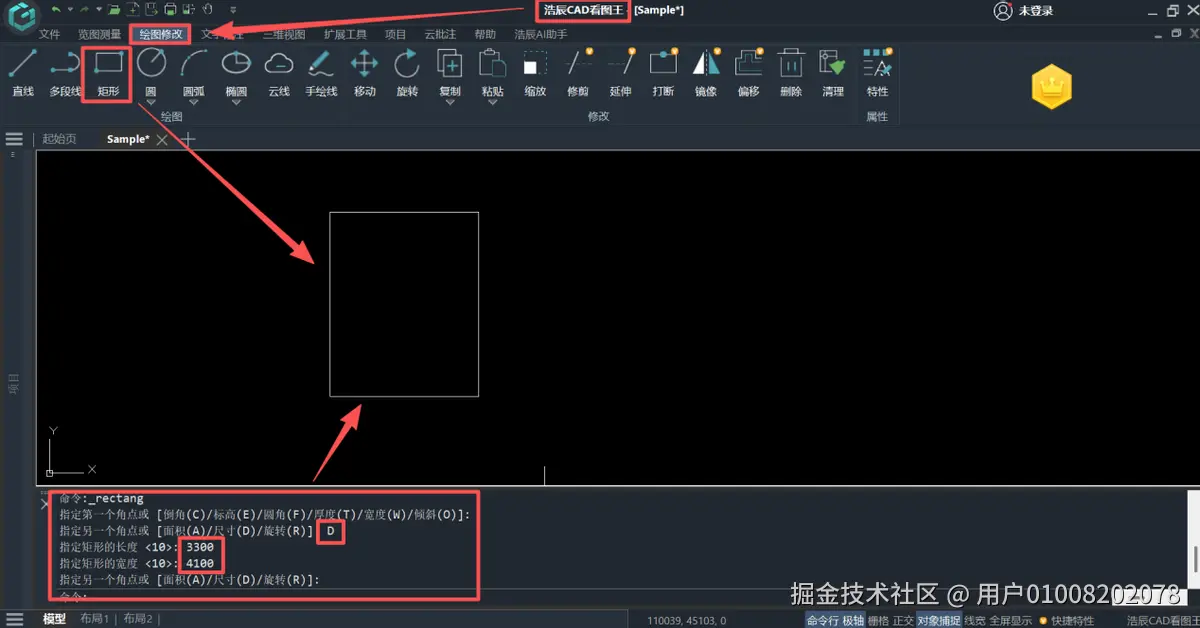

点击【绘图修改】→【矩形】
指定第一个角点，输入命令D（指定尺寸）
输入长3300、宽4100，生成房间基础矩形
使用【偏移】功能，输入200，向外偏移生成墙体厚度
2、分解墙体并添加辅助线
选中矩形，点击【扩展工具】→【分解】，拆分为直线

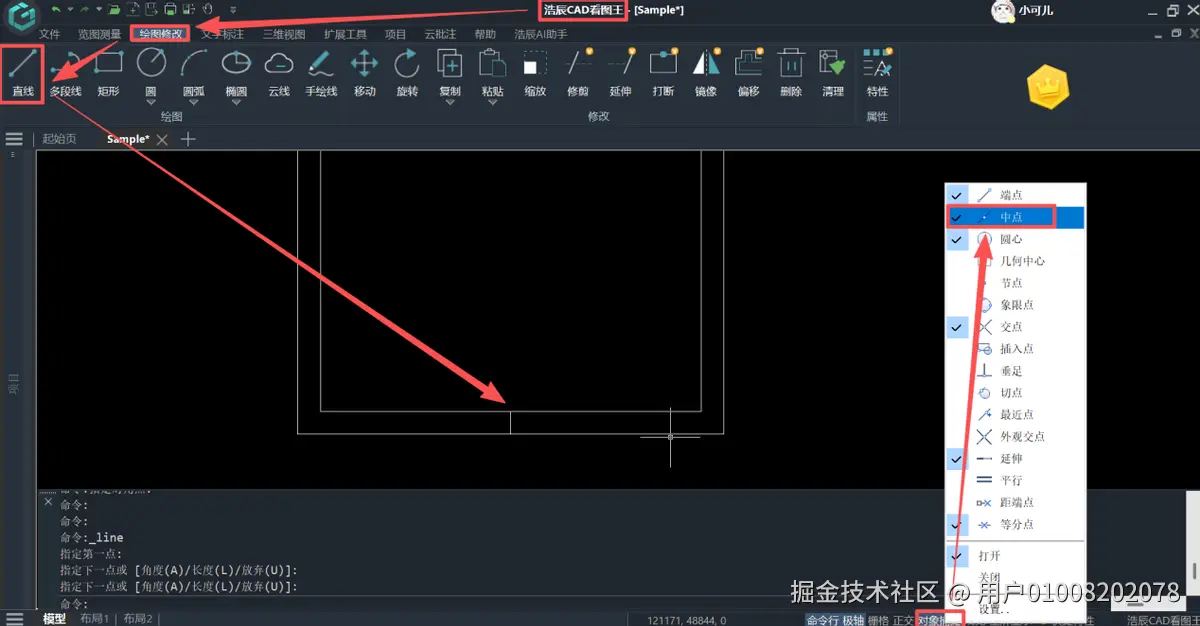

点击【直线】功能，捕捉底部中点（显示△符号），绘制水平辅助线
若未显示中点，右键下方【对象捕捉】→勾选【中点】
3、绘制窗户
选中辅助线，使用【偏移】向左/右各偏移900（窗户宽度）

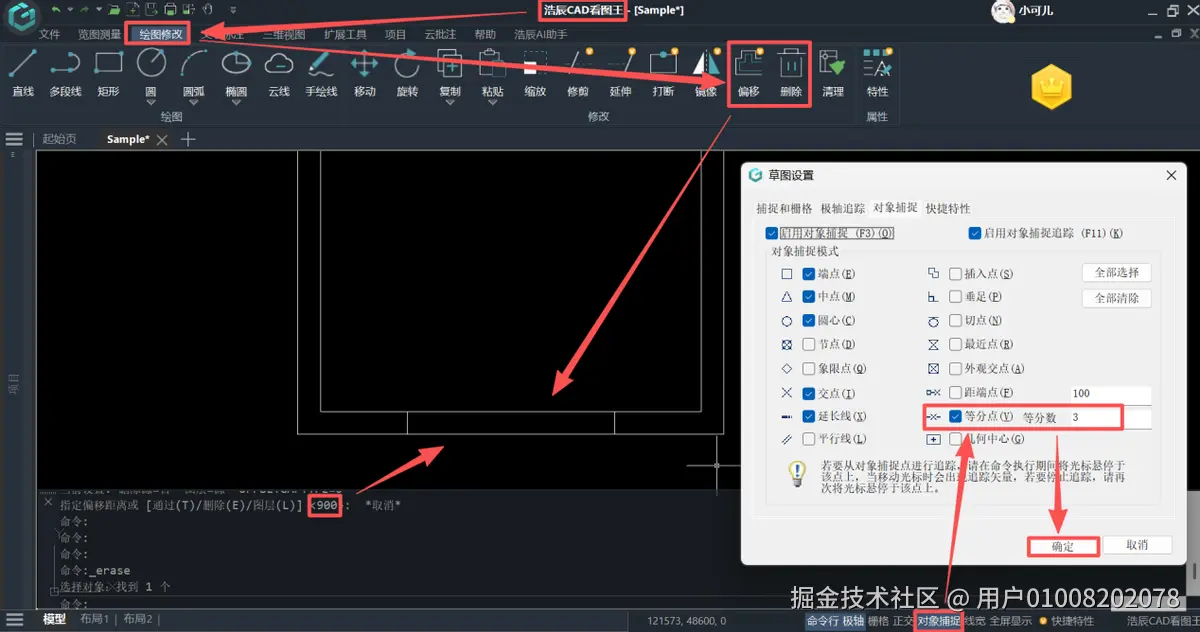

删除原辅助线，右键【对象捕捉】→进入【草图设置】
勾选浩辰特有【等分点】功能，等分数设为3
用【直线】连接等分点，形成窗框，再用【打断】分割线段

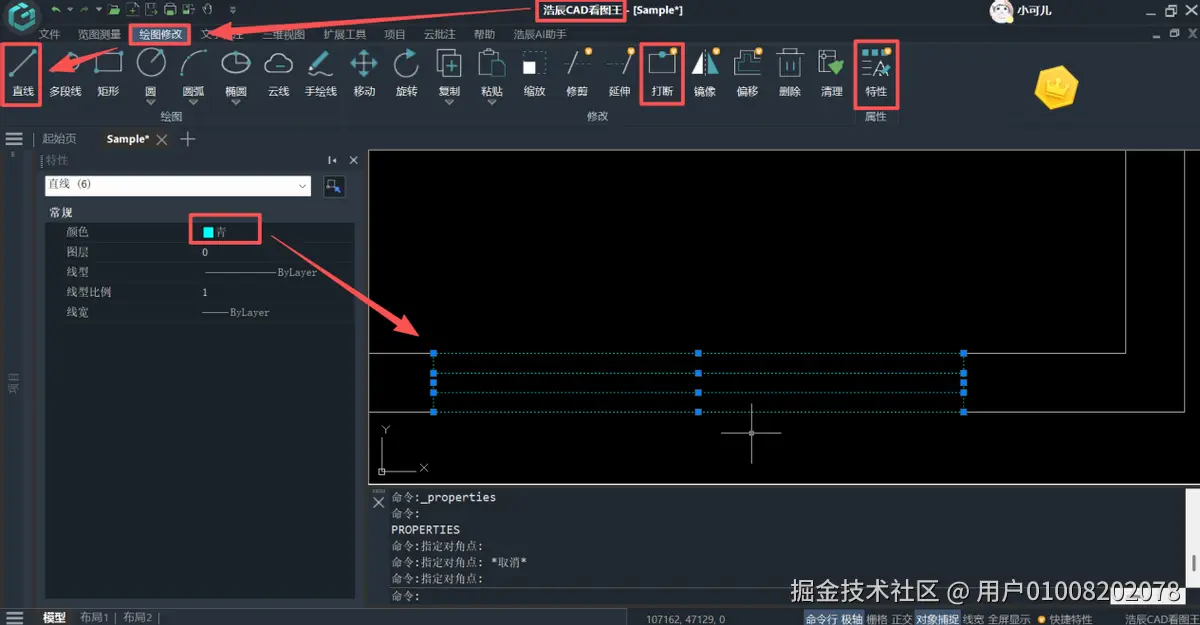

框选窗户，点击【特性】调整颜色（如蓝色）
4、绘制门
用【直线】画一条垂直辅助线，偏移100（门框厚度）和1000（门宽）
用【修剪】删除多余线段，删除辅助线
用【多段线】画门把手：
捕捉中点画水平线900，向下画垂直线40，形成矩形
用【圆】画半径900的弧形门把手，修剪多余部分
调整门的颜色（如红色）
5、添加家具

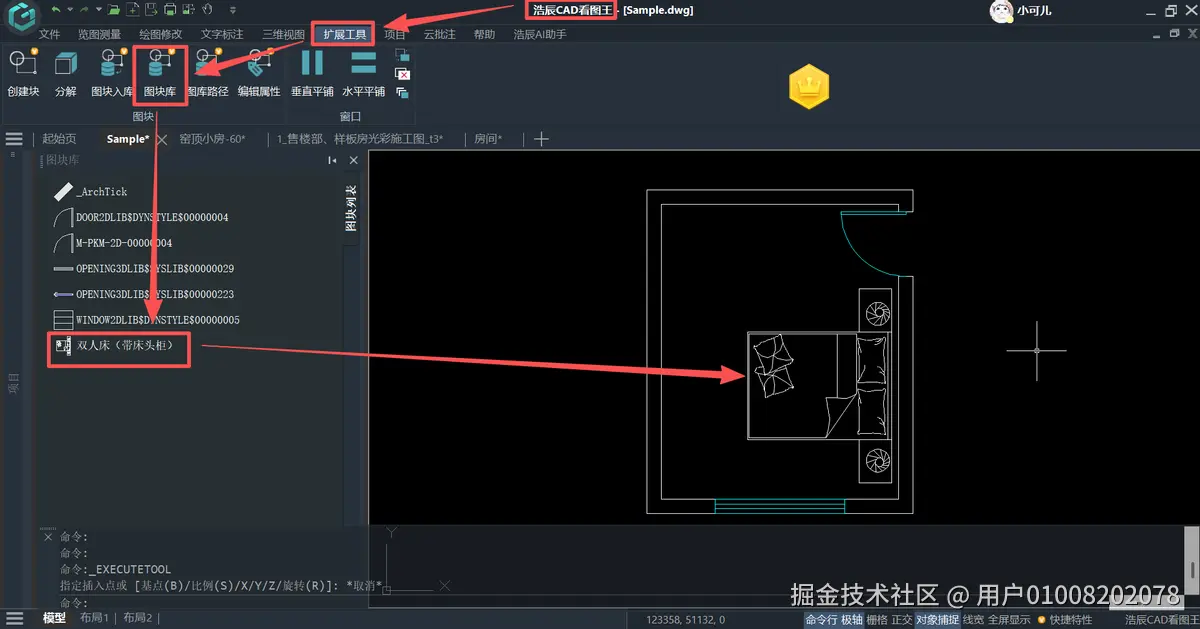

点击【扩展工具】→【图块库】，拖入床、桌椅等预设图块
调整位置和大小
6、标注尺寸

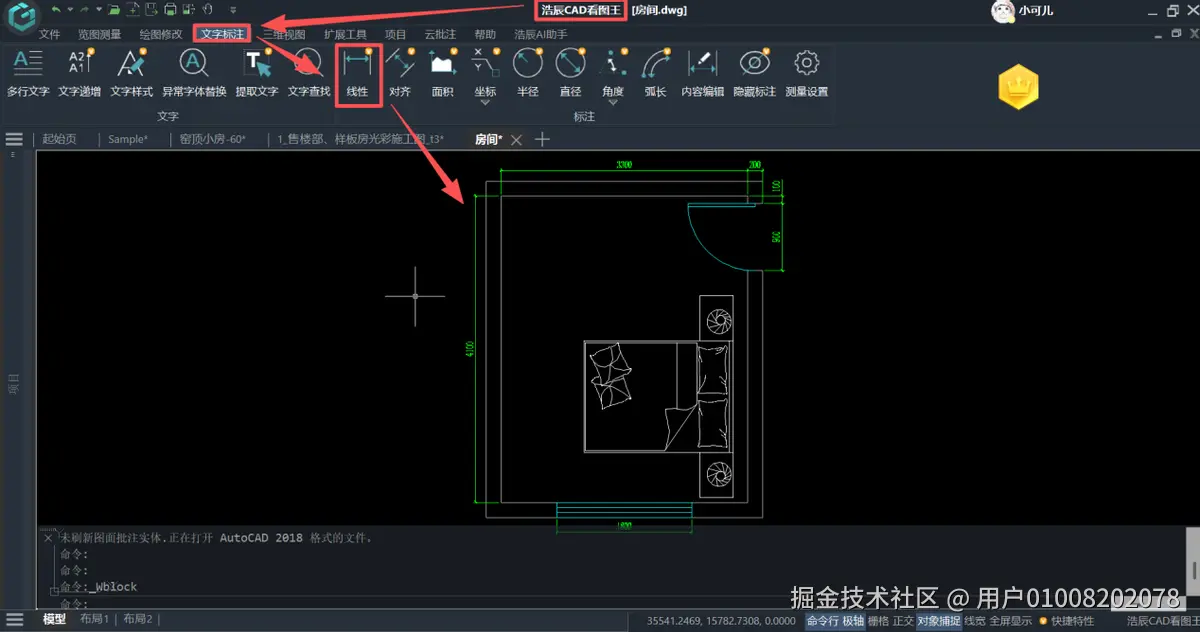

点击【文字标注】→【线性标注】，捕捉端点标注长度
完成房间尺寸标注
三、浩辰CAD看图王核心优势
轻量便捷：无需复杂安装，打开即用
功能集成：绘图、修改、标注、图块库一应俱全
新手友好：
智能捕捉（中点、等分点）减少手动计算
图块库直接调用家具，省去绘制时间
特性调整一键修改颜色/线型
四、操作小贴士
快捷键替代：新手可全程用顶部菜单栏，无需记忆快捷键
实时预览：绘制时悬停鼠标可显示尺寸提示
撤销重做：误操作可随时撤销（Ctrl+Z）
完成效果：5分钟内可绘制出带门窗、家具、标注的清晰房型图！
