毕业设计实战：基于Unity3D的虚拟商场漫游系统设计与实现

一、项目背景：为什么要做Unity3D虚拟商场漫游系统？

随着数字化生活的普及，传统实体商场面临“体验单一、时空受限”的痛点——用户需线下到场才能了解商场布局与商品信息，且节假日人流密集导致购物效率低。据统计，超70%的消费者希望“足不出户预览商场环境”，而传统线上购物平台（如电商APP）仅能展示商品图片，缺乏“身临其境”的场景体验。

《“十四五”数字经济发展规划》明确提出“推动虚拟现实技术在商业领域的融合应用”，基于Unity3D的虚拟商场漫游系统恰好契合这一需求：既依托Unity3D引擎的高保真渲染与跨平台能力，还原商场真实场景；又通过第一人称漫游、试衣交互等功能，弥补传统线上购物的体验短板。我的毕业设计以武汉群光广场为原型，打造了“场景漫游-信息查询-商品试穿-购物跳转”的全流程系统，为用户提供“线上预览、线下体验”的新型购物模式，也为商场数字化运营提供低成本解决方案。

二、核心技术栈：虚拟商场漫游的全链路工具

项目以“高真实感、强交互性、易落地”为目标，整合Unity3D生态工具与三维开发技术，兼顾场景渲染的专业性与系统使用的便捷性，具体技术栈如下：

技术模块	具体工具/技术	核心作用
核心开发语言	C#	实现第一人称漫游、触发器交互、电梯控制等核心逻辑，适配Unity3D脚本系统；
游戏引擎	Unity3D 4.3	搭建虚拟场景，集成模型、动画、UI组件，实现碰撞检测与实时交互；
三维建模工具	3DS MAX 2013 + Unfold3D	3DS MAX构建商场建筑、商铺、商品模型；Unfold3D实现模型UV展开，为贴图做准备；
贴图处理工具	Photoshop CS6 + CrazyBump	Photoshop制作模型UV贴图；CrazyBump将普通贴图转换为法线贴图，增强模型真实感；
UI设计工具	NGUI插件	开发系统界面（主菜单、商店信息页、试衣间界面），实现按钮交互与窗口切换；
动画制作工具	After Effects CS6	制作系统片头动画，导出为MOV格式导入Unity3D；
开发环境	Visual Studio 2013 + Unity Editor	C#代码编写调试、Unity场景编辑与功能集成；
辅助技术	碰撞检测 + 粒子系统 + 触发器	碰撞检测防止“穿墙”；粒子系统模拟雨雪天气；触发器实现电梯门开关、商店信息触发；

三、项目全流程：7步实现Unity3D虚拟商场漫游系统

3.1 第一步：需求分析——明确系统核心价值

传统虚拟漫游系统多侧重“场景浏览”，缺乏商业场景所需的交互功能（如商品查询、试衣）。本系统聚焦“商业体验+用户便捷性”，核心需求分为3类：

3.1.1 功能性需求

1. 场景漫游：支持第一人称视角控制（WASD移动、鼠标旋转视角），模拟真实商场行走体验；
2. 信息查询：触发商店营业员模型，显示商店简介、促销活动、商品信息，支持点击跳转购物网页；
3. 试衣交互：进入试衣间界面，自由搭配上衣/裤子，支持读取本地图片作为头像，预览穿搭效果；
4. 环境控制：更换天气（晴天/雨天/雪天）、商场地板材质、背景音乐，调节音量大小；
5. 辅助功能：电梯升降（跨楼层移动）、小地图定位（显示当前位置）、自动门触发（靠近时开门）。

3.1.2 非功能性需求

• 真实感：商场模型与武汉群光广场1:1还原，贴图分辨率≥1024×1024，光照效果符合现实逻辑；
• 流畅度：第一人称漫游帧率≥30fps，无卡顿；电梯、自动门动画过渡自然，无穿模现象；
• 易用性：界面操作符合用户习惯（如ESC键退出、回车键确认），3步完成试衣（选择衣物→试穿→查看效果）；
• 可扩展性：预留模型导入接口，支持后续添加新商铺、新商品模型。

3.2 第二步：系统设计——构建Unity3D架构框架

系统采用“分层设计+模块拆分”思路，实现“场景渲染-交互逻辑-数据存储”解耦，确保后期维护便捷：

3.2.1 系统总体架构

1. 表现层：基于Unity3D场景与NGUI界面，包含商场外部场景、内部楼层场景、UI交互界面；
2. 业务层：核心功能模块，包括：
   • 漫游控制模块：处理第一人称视角移动、视角旋转逻辑；
   • 交互触发模块：通过触发器实现电梯、商店信息、试衣间的功能激活；
   • 环境控制模块：更换天空盒（天气）、材质球（地板）、音频剪辑（音乐）；
   • 试衣管理模块：加载衣物模型、读取本地头像、更新模特穿搭显示；
3. 资源层：管理三维模型（商场、商品、角色）、贴图材质（法线贴图、漫反射贴图）、动画资源（电梯门开关、片头动画）。

3.2.2 场景分层设计

为降低单个场景资源占用，将虚拟商场分为3个独立场景，通过场景切换实现完整体验：

• 片头场景：播放AE制作的片头动画，点击“Enter”按钮进入主场景；
• 商场外部场景：还原群光广场外观（含星巴克、户外广场），支持进入商场内部；
• 商场内部场景：包含1-2层商铺、电梯、试衣间，是核心交互场景（信息查询、试衣、环境控制）。

3.3 第三步：三维建模与贴图——还原真实商场

以武汉群光广场为原型，通过“数据采集-建模-贴图-优化”四步，构建高保真虚拟场景：

3.3.1 数据采集

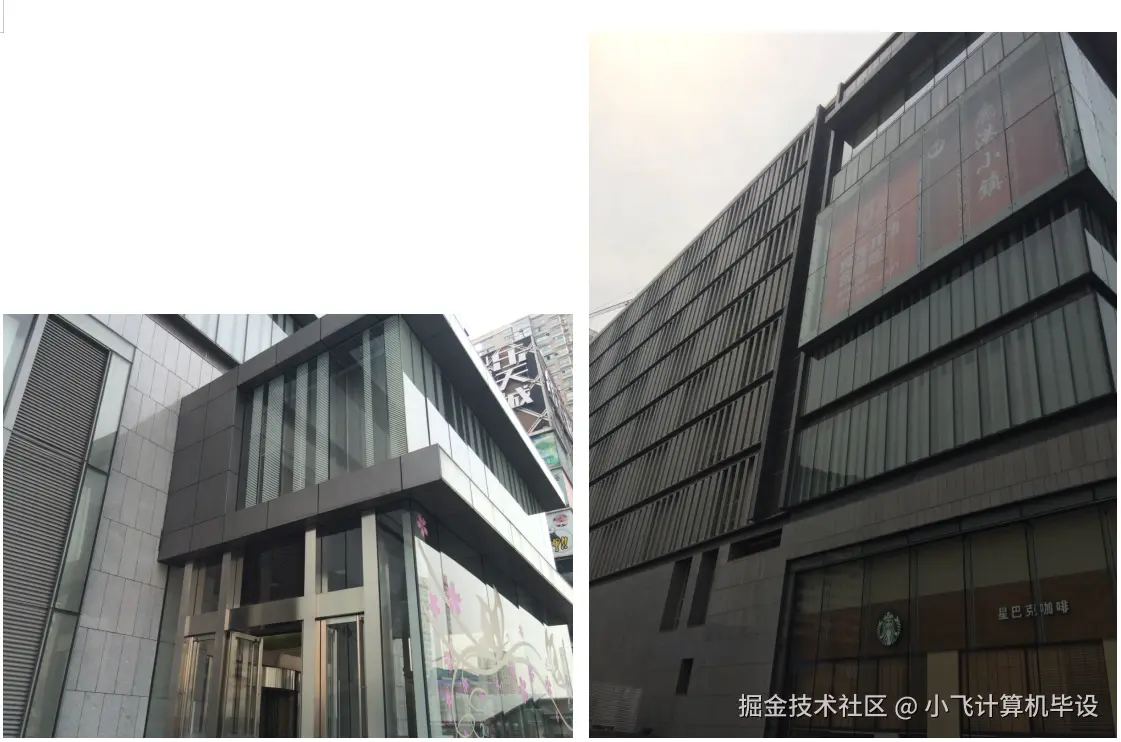

• 实地拍摄：拍摄群光广场外观、内部楼层布局、商铺门面（共采集照片200+张），用于建模参考；
• 尺寸测量：记录商场层高（3.5m）、店铺开间（4m）、电梯尺寸（1.8m×1.5m），确保模型比例准确；
• 素材整理：收集商铺Logo、商品图片（如TOMMY HILFIGER服装），用于贴图制作。

3.3.2 模型构建（3DS MAX）

1. 基础建模：采用“多边形建模法”，先创建商场主体框架（墙体、柱子、地板），再细分商铺、电梯、自动门等子模型；
2. 细节优化：删除不可见面（如地板下方多边形），合并重复顶点，单个模型面数控制在7000面以内（避免卡顿）；
3. 模型导出：将模型保存为FBX格式，设置单位为“米”，确保导入Unity3D后尺寸无偏差。

关键规范（避免导入异常）：

• 模型命名：使用英文（如“Shop_TOMMY”“Elevator_1F”），避免中文乱码；
• 材质设置：仅保留Standard（标准材质），删除3DS MAX专属材质（如V-Ray材质）；

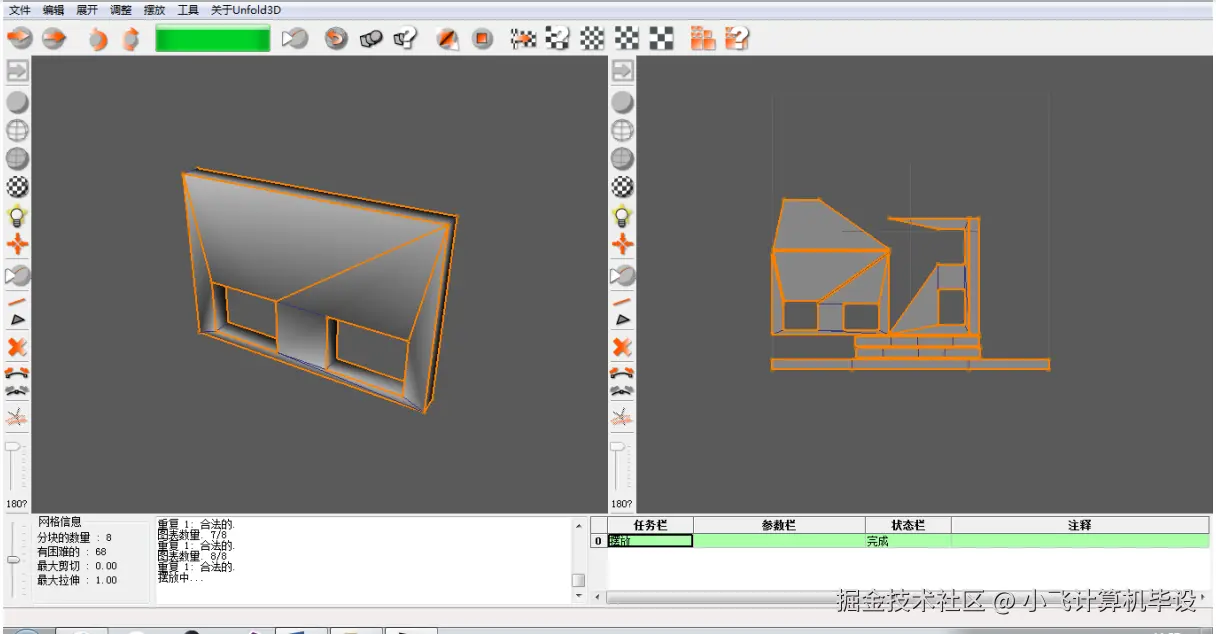

• UV展开：通过Unfold3D拆分模型UV，确保贴图无拉伸（如地板UV按瓷砖尺寸重复排列）。

3.3.3 贴图处理（Photoshop + CrazyBump）

1. 漫反射贴图：用Photoshop根据实地照片绘制模型表面纹理（如大理石地板、木质柜台），尺寸设为2的N次方（如1024×1024）；

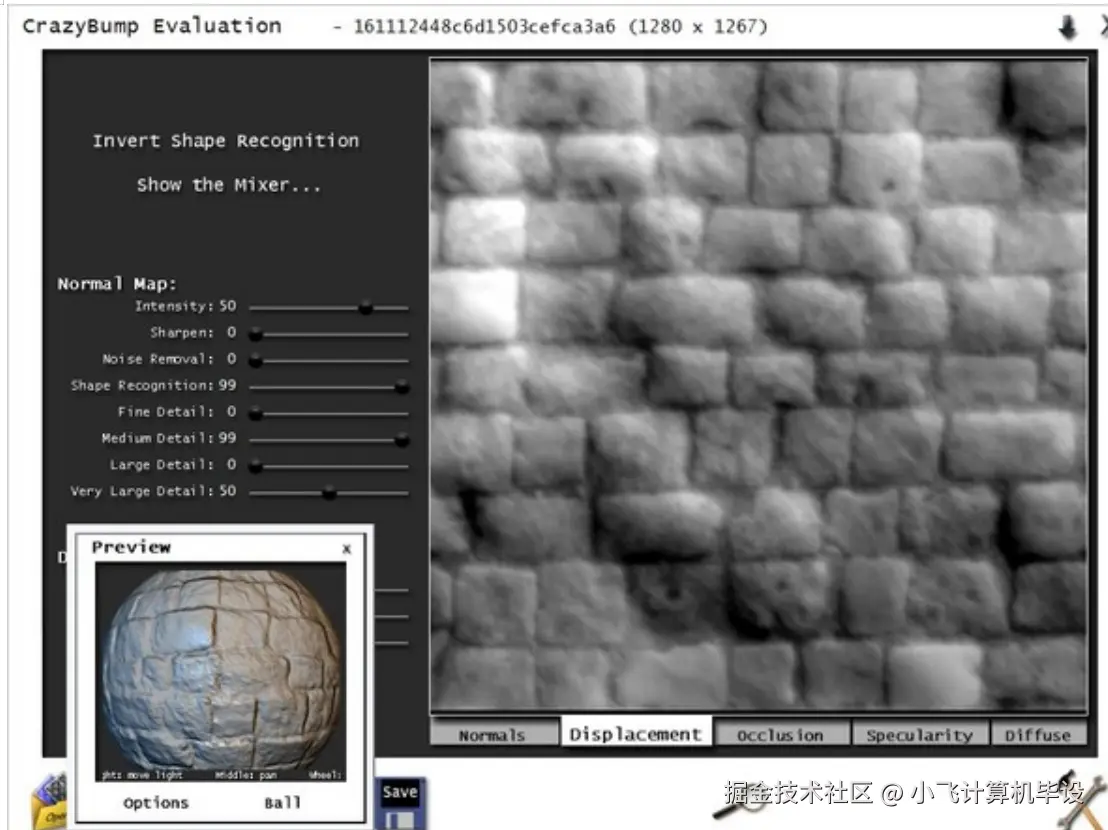

2. 法线贴图：将漫反射贴图导入CrazyBump，调节“细节强度”（50%），生成法线贴图，增强模型凹凸感（如墙面纹理、衣物褶皱）；

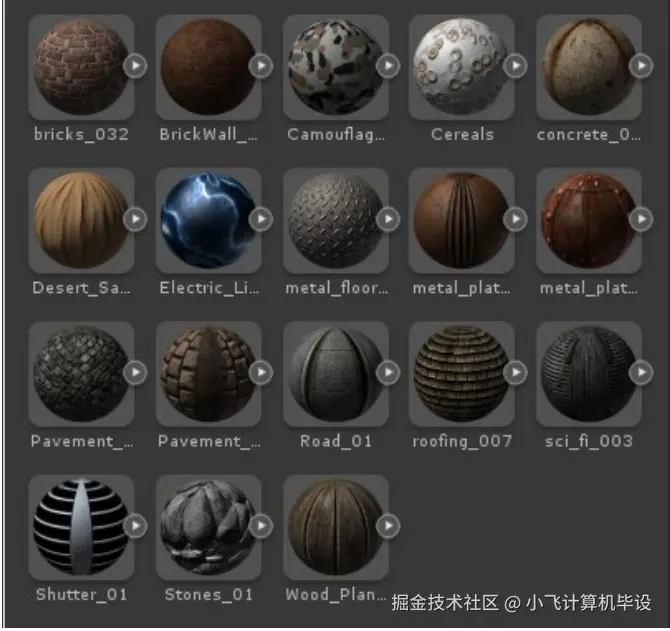

3. 材质赋值：在Unity3D中创建材质球，将漫反射贴图、法线贴图分别赋值到对应通道，设置Shader为“Standard”，调整金属度、光滑度参数。

3.4 第四步：核心功能实现——从代码到交互

基于C#与Unity3D API实现核心模块，重点解决“第一人称漫游流畅度”与“交互触发准确性”问题：

3.4.1 第一人称漫游模块（C#实现）

通过Unity3D自带的CharacterController组件实现移动，优化鼠标旋转逻辑（仅在左键按下时旋转，避免误操作）：

using UnityEngine;

public class FirstPersonController : MonoBehaviour
{
    private CharacterController controller; // 角色控制器组件
    public float moveSpeed = 5f; // 移动速度
    public float rotateSpeed = 15f; // 旋转速度
    private bool isMouseDown = false; // 鼠标左键是否按下
    private float rotationY = 0f; // 垂直旋转角度

    void Start()
    {
        controller = GetComponent<CharacterController>();
        // 锁定鼠标到屏幕中心（避免漫游时鼠标移出窗口）
        Cursor.lockState = CursorLockMode.Locked;
    }

    void Update()
    {
        // 处理鼠标输入（左键按下时旋转视角）
        if (Input.GetMouseButtonDown(0))
            isMouseDown = true;
        if (Input.GetMouseButtonUp(0))
            isMouseDown = false;

        if (isMouseDown)
        {
            // 水平旋转（左右移动鼠标）
            float rotationX = transform.localEulerAngles.y + Input.GetAxis("Mouse X") * rotateSpeed;
            // 垂直旋转（上下移动鼠标），限制角度（-60°到60°，避免抬头过高）
            rotationY += Input.GetAxis("Mouse Y") * rotateSpeed;
            rotationY = Mathf.Clamp(rotationY, -60f, 60f);
            // 更新视角旋转
            transform.localEulerAngles = new Vector3(-rotationY, rotationX, 0f);
        }

        // 处理键盘输入（WASD移动）
        float horizontal = Input.GetAxis("Horizontal"); // 左右方向（A/D）
        float vertical = Input.GetAxis("Vertical"); // 前后方向（W/S）
        Vector3 moveDir = transform.right * horizontal + transform.forward * vertical;
        controller.Move(moveDir.normalized * moveSpeed * Time.deltaTime);

        // ESC键退出系统
        if (Input.GetKeyDown(KeyCode.Escape))
            Application.Quit();
    }
}

3.4.2 电梯功能模块（触发器+动画控制）

电梯功能需实现“自动开门-楼层选择-升降动画-自动关门”全流程，核心逻辑：

1. 触发器激活：当角色靠近电梯门时，触发OnTriggerEnter事件，播放电梯门开门动画；
2. 楼层选择：角色进入电梯后，显示楼层UI（1F/2F），点击按钮触发对应升降动画；
3. 延时关门：若角色未进入电梯，5秒后自动播放关门动画；若进入电梯，升降完成后关门。

关键代码（电梯动画控制）：

using UnityEngine;
using UnityEngine.UI;

public class ElevatorController : MonoBehaviour
{
    public GameObject elevatorDoor; // 电梯门模型
    public Button floor1Btn; // 1楼按钮
    public Button floor2Btn; // 2楼按钮
    private bool isOpen = false; // 电梯门是否打开

    void Start()
    {
        // 绑定按钮点击事件
        floor1Btn.onClick.AddListener(GoToFloor1);
        floor2Btn.onClick.AddListener(GoToFloor2);
    }

    // 角色靠近电梯时，触发开门
    void OnTriggerEnter(Collider other)
    {
        if (other.CompareTag("Player") && !isOpen)
        {
            elevatorDoor.GetComponent<Animation>().Play("ElevatorDoor_Open");
            isOpen = true;
            // 5秒后自动关门（若角色未进入）
            Invoke("CloseDoor", 5f);
        }
    }

    // 前往1楼（播放下降动画）
    void GoToFloor1()
    {
        gameObject.GetComponent<Animation>().Play("Elevator_Down");
        CloseDoor(); // 动画播放后关门
    }

    // 前往2楼（播放上升动画）
    void GoToFloor2()
    {
        gameObject.GetComponent<Animation>().Play("Elevator_Up");
        CloseDoor(); // 动画播放后关门
    }

    // 关闭电梯门
    void CloseDoor()
    {
        if (isOpen)
        {
            elevatorDoor.GetComponent<Animation>().Play("ElevatorDoor_Close");
            isOpen = false;
        }
    }
}

3.4.3 试衣间功能模块（模型切换+头像读取）

试衣间需实现“衣物搭配+头像导入”，核心逻辑：

1. 衣物切换：点击“上衣/裤子”按钮，激活对应衣物模型，隐藏其他模型；
2. 头像读取：通过C#的OpenFileDialog选择本地图片，加载到模特头像位置，支持PNG/JPG/BMP格式。

关键代码（读取本地头像）：

using UnityEngine;
using System.IO;
using System.Windows.Forms; // 需引用System.Windows.Forms.dll

public class AvatarLoader : MonoBehaviour
{
    public RawImage avatarImage; // 显示头像的RawImage组件
    private Texture2D localAvatar; // 本地头像纹理

    // 点击“读取头像”按钮触发
    public void LoadLocalAvatar()
    {
        OpenFileDialog openFile = new OpenFileDialog();
        openFile.Title = "选择头像图片";
        openFile.Filter = "图片文件|*.jpg;*.png;*.bmp";
        openFile.Multiselect = false;

        if (openFile.ShowDialog() == DialogResult.OK)
        {
            // 读取图片文件为字节流
            byte[] imageData = File.ReadAllBytes(openFile.FileName);
            // 转换为Texture2D
            localAvatar = new Texture2D(2, 2);
            localAvatar.LoadImage(imageData);
            // 显示到RawImage
            avatarImage.texture = localAvatar;
            avatarImage.SetNativeSize(); // 适应图片原始尺寸
        }
    }
}

3.5 第四步：UI界面实现——NGUI与交互逻辑

基于NGUI插件构建系统界面，重点实现5个核心UI页面，确保操作直观：

3.5.1 主菜单界面

• 功能入口：包含“小地图”“天气”“材质”“音乐”“灯光”“退出”6个按钮，点击后弹出对应子界面；
• 视觉设计：采用半透明黑色背景（不遮挡场景），按钮添加hover动画（鼠标靠近时偏移2px），增强交互反馈。

3.5.2 商店信息界面

• 触发方式：角色点击商店营业员模型，通过触发器激活界面；
• 内容展示：包含“商店简介”“促销活动”“商品信息”3个标签页，点击“购买”按钮调用Application.OpenURL()跳转电商网页。

3.5.3 试衣间界面

• 左侧区域：“上衣/裤子”切换按钮，下方显示衣物列表（带价格标签），点击“试穿”按钮更新模特穿搭；
• 右侧区域：模特展示区，上方为头像（支持读取本地图片），下方显示当前搭配的衣物名称与价格。

3.5.4 天气控制界面

• 天空盒切换：通过“上一个/下一个”按钮更换Skybox材质（晴天→多云→雨天→雪天）；
• 粒子效果：点击“下雨/下雪”按钮，激活对应粒子系统（雨天粒子为下落的水滴，雪天为飘落的雪花）。

3.5.5 小地图界面

• 定位功能：通过KGFMapSystem插件实现，小地图显示商场简化布局，红色圆点标记角色当前位置；
• 缩放控制：点击“+/-”按钮调整小地图大小，支持全屏查看（便于快速定位商铺位置）。

3.6 第五步：系统测试——验证功能与体验

通过“功能测试”与“性能测试”，确保系统满足设计目标，测试环境：Windows 10系统、Intel i7-10750H处理器、16GB内存、NVIDIA GTX 1650显卡。

3.6.1 功能测试

设计12组测试用例，覆盖核心场景：

测试场景	预期结果	实际结果	是否通过
角色靠近自动门	自动门播放开门动画，角色进入后3秒关门	自动门播放开门动画，角色进入后3秒关门	是
试衣间读取本地头像（PNG格式）	头像显示在模特头部，无拉伸	头像显示在模特头部，无拉伸	是
切换天气为雪天	天空盒变为阴天，场景出现雪花粒子	天空盒变为阴天，场景出现雪花粒子	是
电梯从1楼升至2楼	播放上升动画，到达后电梯门自动打开	播放上升动画，到达后电梯门自动打开	是

3.6.2 性能测试

• 帧率表现：商场内部场景平均帧率38fps，峰值45fps，无卡顿；粒子系统开启（雨天）时帧率降至32fps，仍符合流畅标准；
• 模型优化：单个商场场景三角面数约18万，贴图内存占用约200MB，加载时间≤5秒；
• 兼容性：导出为Windows PC客户端（EXE格式），在Windows 7/10系统均可正常运行，无兼容性问题。

3.7 第六步：问题排查与优化——提升系统鲁棒性

开发过程中遇到的典型问题及解决方案：

1. 模型穿模：电梯门关闭时与角色模型重叠，解决：调整电梯门碰撞器尺寸，确保与角色碰撞器无交集；
2. 贴图拉伸：地板贴图出现拉伸变形，解决：在Unfold3D中重新展开UV，确保UV网格与地板瓷砖比例一致；
3. 视角抖动：第一人称漫游时镜头上下抖动，解决：调整CharacterController的Skin Width参数（设为0.08），避免碰撞检测冲突；
4. 粒子穿透：雪花粒子穿过屋顶模型，解决：为屋顶添加粒子碰撞器，设置粒子碰撞后反弹。

四、毕业设计复盘：踩过的坑与经验

4.1 那些踩过的坑

1. Unity与3DS MAX单位不匹配：3DS MAX模型导入Unity后尺寸缩小10倍，解决：统一单位为“米”，3DS MAX导出FBX时设置“缩放因子=100”；
2. NGUI界面层级错乱：试衣间界面被场景模型遮挡，解决：调整UI相机的Depth值（设为10），高于场景相机（Depth=0）；
3. 音频播放异常：切换背景音乐时出现杂音，解决：在播放新音乐前调用AudioSource.Stop()，停止当前音频后再播放新音频；
4. 触发器误触发：多个触发器靠近时，误激活其他功能（如电梯触发器激活试衣间），解决：为触发器设置不同Tag（如“ElevatorTrigger”“FittingRoomTrigger”），通过Tag判断触发功能。

4.2 给学弟学妹的建议

1. 先做原型再细化：初期可搭建简化版商场模型（仅1个商铺+1部电梯），验证漫游、交互逻辑后，再逐步添加细节模型，避免后期返工；
2. 重视资源优化：高分辨率贴图（如2048×2048）会占用大量内存，建议对非关键模型使用512×512贴图，通过法线贴图弥补细节；
3. 善用Unity插件：无需重复开发小地图、UI动画功能，KGFMapSystem（小地图）、NGUI（UI）等插件可大幅提升开发效率；
4. 多做用户测试：邀请同学体验系统，收集操作反馈（如“找不到试衣间入口”），优化界面布局与交互逻辑。

五、项目资源与后续扩展

5.1 项目核心资源

本项目包含完整开发资源：

• 源码：C#脚本（漫游控制、电梯控制、试衣间功能）、Unity3D场景文件（片头、外部、内部场景）；
• 模型：武汉群光广场1:1模型（FBX格式）、衣物模型（上衣/裤子）、角色模型（营业员、模特）；
• 素材：贴图资源（漫反射贴图、法线贴图）、音频资源（背景音乐）、动画资源（电梯门开关、片头动画）；
• 文档：系统部署指南（Unity打包步骤、环境配置）、测试报告（功能测试用例、性能数据）。 若需获取，可私信沟通，提供技术答疑。

5.2 未来扩展方向

1. 多人联机：接入Unity Netcode for GameObjects，支持多用户同时在线漫游，实现“好友同行购物”；
2. VR适配：添加VR设备支持（如Oculus Quest），通过头显与手柄实现沉浸式漫游与交互；
3. AI导购：集成ChatGPT API，实现智能导购功能（如“推荐适合的上衣”“查询商铺位置”）；
4. 数据统计：添加用户行为统计模块，记录热门商铺、高频试穿衣物，为商场运营提供数据支持。
