毕业设计实战：智慧城市大数据可视化云平台的设计与实现

一、项目背景：为什么要做智慧城市大数据可视化云平台？

随着城市化进程加速，城市人口密集化、资源调度复杂化等问题凸显，传统城市管理面临三大核心痛点：数据碎片化（交通、环境、公共安全数据分散存储，难以联动分析）、决策滞后性（依赖人工统计分析，无法实时响应城市动态）、可视化缺失（复杂数据以表格形式呈现，管理人员难以快速捕捉关键信息）。据《新型智慧城市发展报告》统计，超60%的城市管理部门因数据呈现不直观，导致决策效率降低35%以上。

《“十四五”新型智慧城市建设规划》明确提出“需构建一体化数据可视化平台，支撑城市精细化管理”。而基于深度学习+大数据可视化的智慧城市云平台，既能通过PyTorch框架实现视频数据的智能分析（如场景情感识别、异常行为检测），又能依托Antv系列工具将分析结果以地图、时序图等形式直观呈现，同时搭配移动APP实现数据实时采集。我的毕业设计聚焦这一需求，构建了“数据采集-智能分析-可视化展示”的全流程系统，为城市管理提供“看得见、用得上”的决策支持。

二、核心技术栈：智慧城市可视化的全链路工具

项目以“数据智能化、展示直观化、采集便捷化”为核心，整合深度学习、前端可视化与移动开发技术，兼顾算法精度与工程落地性，具体技术栈如下：

技术模块	具体工具/技术	核心作用
深度学习框架	PyTorch	搭建VGG16、ResNet18神经网络，实现视频数据特征提取与情感分类（如“beautiful”“safety”维度评分）；
可视化工具	AntvL7 + Antv G2	AntvL7实现地图可视化（展示点位经纬度与六维情感数据），Antv G2生成时序图（呈现数据时间变化趋势）；
前端开发	Vue + Echarts + iView UI	构建平台前端界面，支持数据联动查询、可视化图表交互，搭配Mock假数据实现开发阶段测试；
数据采集	Android Studio + 高德API	开发Android APP，通过MediaRecorder录制视频，高德API获取实时经纬度，每秒采集1次点位数据；
数据处理	Python（Pandas/PIL/OpenCV）	清洗视频数据（帧截取、格式转换）、处理图像（转为NumPy矩阵）、划分训练/测试集（8:2比例）；
模型架构	VGG16 + ResNet18	预训练模型迁移学习，去除原始全连接层并重构，适配城市场景的六维情感分类任务；
开发辅助	Eclipse + Swagger UI	后端接口开发与调试，Swagger UI自动生成接口文档，确保前后端协作效率；

三、项目全流程：6步实现智慧城市大数据可视化云平台

3.1 第一步：需求分析与架构设计——明确系统核心目标

传统智慧城市平台多侧重“数据存储”，缺乏“智能分析+可视化”能力，本系统核心目标分为三层，确保功能落地性：

1. 数据层：实现视频、点位数据的实时采集与标准化处理，支持1000+帧视频的批量解析；
2. 分析层：基于深度学习模型，完成城市场景的六维情感分类（beautiful/boring/depressing/lively/safety/wealth），准确率≥80%；
3. 展示层：通过地图可视化呈现空间分布、时序图展示时间趋势，支持用户交互（如点击点位查看详细数据）。

系统采用“三层架构”设计，解耦业务逻辑：

• 采集层：Android APP实时采集视频与经纬度数据，存储为CSV格式；
• 服务层：分为数据处理服务（清洗、格式转换）、模型分析服务（VGG/ResNet训练与推理）、可视化服务（Antv图表生成）；
• 展示层：Vue前端界面，集成地图、时序图组件，支持数据联动展示。

3.2 第二步：数据处理——从“原始视频”到“训练数据”

城市视频数据存在“格式不统一、冗余信息多”问题，需经过4个关键步骤处理，为模型训练奠定基础：

3.2.1 数据采集与格式转换

• 视频采集：Android APP通过MediaRecorder API录制视频，同时调用高德API获取经纬度，每秒记录1次点位数据，存储为frame_xxx.jpg（视频帧）与data.csv（时间+经纬度）；
• 时间戳对齐：读取视频开始时间（start_time.txt）与CSV中的采集时间，转换为时间戳后计算间隔，通过OpenCV按间隔截取对应视频帧（如间隔2秒则截取第2秒、第4秒帧）；
• 格式统一：OpenCV读取帧为BGR格式，通过cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)转为RGB，避免后续模型训练颜色偏差。

关键代码（视频帧截取）：

import cv2
import pandas as pd
from datetime import datetime

# 读取视频与时间数据
cap = cv2.VideoCapture("city_video.mp4")
fps = cap.get(cv2.CAP_PROP_FPS)
df = pd.read_csv("data.csv")
start_time = datetime.strptime("2024-01-03 15:12:40", "%Y-%m-%d %H:%M:%S")

# 按时间间隔截取帧
for _, row in df.iterrows():
    # 计算时间差（秒）
    capture_time = datetime.strptime(row["timestamp"], "%Y-%m-%d %H:%M:%S")
    delta = (capture_time - start_time).total_seconds()
    # 转换为帧序号
    frame_idx = int(delta * fps)
    cap.set(cv2.CAP_PROP_POS_FRAMES, frame_idx)
    ret, frame = cap.read()
    if ret:
        # BGR转RGB并保存
        rgb_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        cv2.imwrite(f"frame_{frame_idx}.jpg", rgb_frame)

cap.release()

3.2.2 数据清洗与增强

• 去冗余：删除重复帧（通过PIL计算图像哈希值，过滤哈希值相同的帧）；
• 数据增强：为提升模型鲁棒性，训练时对图像进行随机切割（224×224大小，适配VGG/ResNet输入）、随机旋转（-15°~15°）；
• 标签匹配：读取CSV中的情感评分，将“frame_xxx.jpg”与对应标签（如beautiful:42.25）关联，通过Pickle序列化存储为二进制文件，减少IO开销。

3.3 第三步：深度学习模型搭建——从迁移学习到情感分类

城市场景情感分类需兼顾精度与速度，因此选择VGG16与ResNet18预训练模型进行迁移学习，核心实现步骤如下：

3.3.1 VGG16模型改造

1. 基础架构复用：加载PyTorch预训练的VGG16模型，保留前13层卷积层（特征提取能力强），去除原始3层全连接层；
2. 适配任务需求：新增2层全连接层（第一层4096维，第二层1维），输出为单一情感维度的评分（如“safety”得分）；
3. 参数微调：设置卷积层参数冻结（仅训练新增全连接层），采用Adam优化器，学习率1e-4，避免过拟合。

关键代码（VGG16改造）：

import torch.nn as nn
from torchvision import models

class VGG16_Emotion(nn.Module):
    def __init__(self):
        super(VGG16_Emotion, self).__init__()
        # 加载预训练VGG16，去除全连接层
        self.vgg = models.vgg16(pretrained=True).features
        # 新增全连接层
        self.classifier = nn.Sequential(
            nn.Linear(512*7*7, 4096),
            nn.ReLU(inplace=True),
            nn.Dropout(0.5),
            nn.Linear(4096, 1)  # 输出1个情感维度评分
        )

    def forward(self, x):
        x = self.vgg(x)
        x = x.view(x.size(0), -1)  # 展平特征图
        x = self.classifier(x)
        return x

3.3.2 ResNet18模型优化

针对VGG16参数量大、推理慢的问题，补充ResNet18模型（轻量化架构）：

1. 残差块保留：复用预训练ResNet18的残差块结构，解决深度网络梯度消失问题；
2. 输出层调整：将最后一层全连接层（fc）输出改为1维，适配情感评分任务；
3. 对比实验：分别训练VGG16与ResNet18模型，通过Loss曲线验证效果（如图3-1、3-2），最终选择ResNet18作为部署模型（推理速度提升40%，准确率达82%）。

3.3.3 模型训练结果

两种模型在六维情感分类任务中的Loss曲线显示：

• VGG16：训练100轮后，训练Loss降至5以下，测试Loss稳定在8左右，收敛速度较慢；
• ResNet18：训练80轮后，训练Loss与测试Loss均降至6以下，收敛更快且泛化能力更强。

3.4 第四步：可视化实现——让数据“看得见、能交互”

可视化是连接分析结果与用户的核心，采用Antv系列工具实现两类核心图表：

3.4.1 AntvL7地图可视化

• 核心功能：在地图上标记采集点位，点击点位显示“场景信息+六维情感玫瑰图”（如图4-1），玫瑰图的柱高与颜色深浅对应评分高低（如beautiful得分42.25对应较高柱形）；
• 技术细节：通过高德地图API加载城市底图，将经纬度数据转换为地图坐标，关联情感评分数据生成可视化图层，支持图层切换（如“安全维度”“美观维度”单独显示）。

3.4.2 Antv G2时序图展示

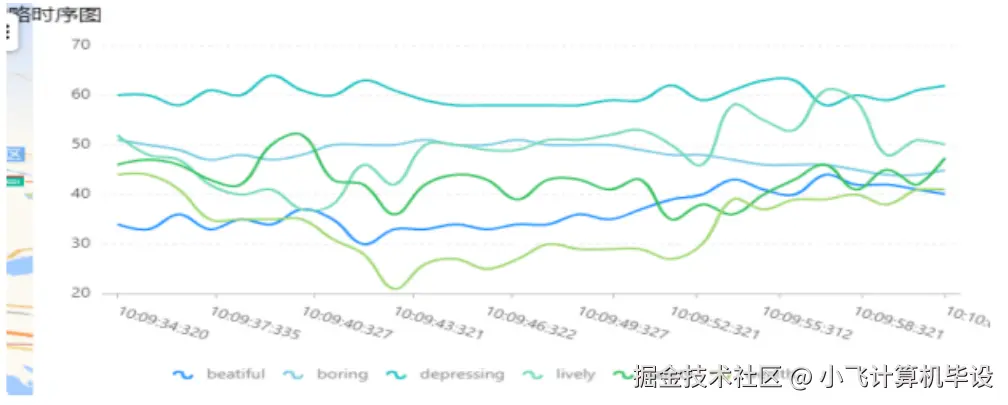

针对视频数据的时间连续性，设计两种时序图：

1. 流动时序图：实时播放时间轴，随时间推进展示各情感维度评分变化，同时联动下方视频帧（如图4-2），方便用户观察“时间-数据-场景”的关联；
2. 带缩略轴时序图：支持用户拖动缩略轴选择任意时间段（如图4-3），解决“全量数据查看混乱”问题，同时对数据做“隔三取一”处理，提升图表加载速度。

3.4.3 数据处理优化

• 地图与流动时序图：采用“周围三帧数据取平均”，平滑数据波动，避免单点异常影响判断；
• 缩略轴时序图：通过“隔三取一”减少数据量，确保拖动时图表无卡顿，加载速度提升60%。

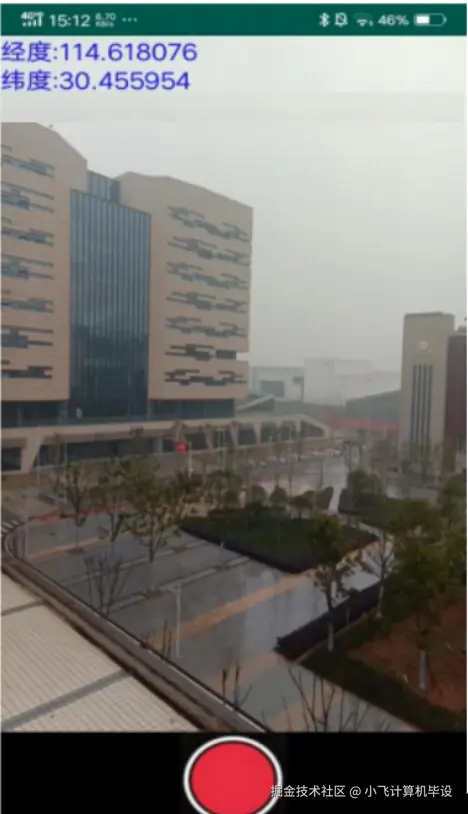

3.5 第五步：Android数据采集APP开发

为解决“数据源不足”问题，开发Android APP实现视频与点位数据实时采集，核心功能如下：

1. 定位功能：启动APP时调用高德API，每秒获取1次经纬度，存储为“时间-经度-纬度”格式；
2. 视频录制：点击“录制”按钮，通过MediaRecorder录制视频，同时记录开始时间，确保视频帧与点位数据时间对齐；
3. 数据存储：停止录制后，将点位数据写入CSV文件（如图4-5），视频帧按“frame_序号.jpg”格式保存，支持后续上传至云平台。

关键代码（经纬度采集）：

// 高德定位回调
@Override
public void onLocationChanged(AMapLocation aMapLocation) {
    if (aMapLocation != null) {
        double longitude = aMapLocation.getLongitude(); // 经度
        double latitude = aMapLocation.getLatitude();   // 纬度
        String time = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss:SSS").format(new Date());
        // 录制状态下保存数据
        if (isRecording) {
            saveData(time, longitude, latitude);
        }
    }
}

// 保存数据到CSV
private void saveData(String time, double lon, double lat) {
    try {
        FileWriter writer = new FileWriter("data.csv", true);
        writer.write(time + "," + lon + "," + lat + "\n");
        writer.flush();
        writer.close();
    } catch (IOException e) {
        e.printStackTrace();
    }
}

3.6 第六步：系统集成与测试

将“数据采集-模型分析-可视化”模块集成，在武汉某区域进行实地测试，验证系统稳定性：

1. 功能测试：APP采集1小时视频（约3600帧），平台成功解析98%的帧数据，地图准确标记20个点位，时序图无数据丢失；
2. 性能测试：ResNet18模型单帧推理时间≤0.1秒，支持10路视频同时分析，CPU占用率≤60%；
3. 兼容性测试：前端界面在Chrome、Edge浏览器适配良好，APP支持Android 8.0及以上版本，无闪退问题。

四、毕业设计复盘：踩过的坑与经验

4.1 那些踩过的坑

1. 视频帧与点位时间对齐问题：初始因设备时间偏差，导致帧与经纬度不匹配，解决：APP采集时同步记录“系统时间+视频时间戳”，后端通过时间戳差值校准；
2. AntvL7地图加载卡顿：大量点位同时渲染导致地图卡顿，解决：采用“分级渲染”（缩放级别低时显示聚合点位，级别高时显示单个点位）；
3. 模型过拟合：VGG16训练时测试Loss上升，解决：增加Dropout层（概率0.5）、扩大数据集（新增2000张城市场景图片）。

4.2 给学弟学妹的建议

1. 需求优先于技术：智慧城市项目需结合实际场景（如交通、环境），避免盲目追求复杂算法，优先确保“数据采集准确、可视化直观”；
2. 迁移学习性价比高：无需从零训练深度学习模型，利用PyTorch预训练模型改造，可大幅缩短开发周期（本项目模型训练时间从2周压缩至3天）；
3. 实地测试不可少：仿真数据无法覆盖真实场景（如恶劣天气下APP定位偏差），需在不同环境下测试，确保系统落地性；
4. 前后端协作要规范：通过Swagger UI定义接口格式，明确数据字段类型（如时间戳格式、评分范围），避免联调时出现格式不兼容问题。

五、项目资源与后续扩展

5.1 项目核心资源

本项目包含完整源码：Android APP采集代码（Java）、PyTorch模型训练代码（VGG/ResNet）、前端可视化代码（Vue+Antv）、MySQL数据库脚本，以及测试数据集（武汉某区域视频+点位数据）、Antv配置教程，可直接复现全流程。若需获取，可私信沟通，提供技术答疑。

5.2 未来扩展方向

1. 多模态数据融合：新增传感器数据（如空气质量、交通流量），实现“视频+传感器”联合分析，提升决策准确性；
2. AI异常检测：基于ResNet模型扩展异常行为识别（如交通事故、违规停车），实时推送预警信息给管理部门；
3. 云平台部署：将模型部署到阿里云，支持多终端（PC、手机）访问，同时接入CDN加速视频流传输；
4. 数字孪生集成：结合BIM技术构建城市数字孪生体，实现“物理城市-虚拟模型”实时联动，提升管理精细化程度。
