前言

DPDK 内存池会话管理

内存池

应用场景	说明	对象大小
数据包接收	存储接收到的网络数据包	2048 字节（mbuf）
会话表管理	TCP/UDP 连接跟踪	自定义结构体
流表	OpenFlow 流表项	自定义结构体
消息队列	进程间通信	消息结构体
对象缓存	任何需要频繁分配/释放的对象	任意大小

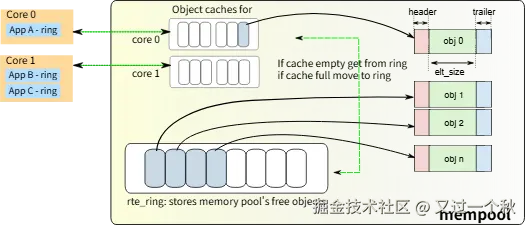

Mempool的基本概念

Mempool是固定大小的对象分配器。在DPDK中，它由名称唯一标识，并且使用mempool操作来存储空闲对象。Mempool的组织是通过三个部分实现的：

mempool对象节点：mempool的对象挂接在 static struct rte_tailq_elem rte_mempool_tailq 全局队列中，可以通过名字进行唯一标识符；此队列只是mempool的一个对象指示结构，并不是实际的内存区；
mempool实际内存区： struct rte_memzone 是实际分配的连续内存空间，存储所创建的mempool对象；
ring无锁队列：作为一个无锁环形队列 struct rte_ring ，存储着mempool对象的指针，提供了方便存取使用mempool的空间的办法。

1 创建内存池

struct rte_mempool * rte_mempool_create(
    const char *name,              // 内存池名称（全局唯一）
    unsigned n,                    // 对象数量
    unsigned elt_size,             // 每个对象的大小（字节）
    unsigned cache_size,           // 每个核心的本地缓存大小
    unsigned private_data_size,    // 私有数据大小
    rte_mempool_ctor_t *mp_init,   // 内存池初始化回调
    void *mp_init_arg,             // 初始化回调参数
    rte_mempool_obj_cb_t *obj_init,// 对象初始化回调
    void *obj_init_arg,            // 对象初始化回调参数
    int socket_id,                 // NUMA 节点 ID
    unsigned flags                 // 标志位
);

参数详解

参数	类型	说明	推荐值
name	`const char *`	内存池名称，必须全局唯一	"my_pool"
n	`unsigned`	内存池中对象的数量	1024, 2048, 4096
elt_size	`unsigned`	每个对象的大小（字节）	256, 512, 2048
cache_size	`unsigned`	每个 CPU 核心的本地缓存大小	0-512（推荐 0 或 256）
private_data_size	`unsigned`	每个内存池的私有数据大小	通常为 0
mp_init	回调函数	内存池创建时的初始化回调	通常为 NULL
mp_init_arg	`void *`	初始化回调的参数	通常为 NULL
obj_init	回调函数	每个对象的初始化回调	通常为 NULL
obj_init_arg	`void *`	对象初始化回调的参数	通常为 NULL
socket_id	`int`	NUMA 节点 ID	`SOCKET_ID_ANY` 或 `rte_socket_id()`
flags	`unsigned`	标志位（见下表）	0（默认多生产者多消费者）

标志位详解

标志位	说明	使用场景	性能影响
0（默认）	多生产者多消费者（MP-MC）	多线程环境	标准性能
RTE_MEMPOOL_F_SP_PUT	单生产者（Single Producer）	只有一个线程 put 对象	提升 put 性能 20-30%
RTE_MEMPOOL_F_SC_GET	单消费者（Single Consumer）	只有一个线程 get 对象	提升 get 性能 20-30%
RTE_MEMPOOL_F_NO_CACHE_ALIGN	不按缓存行对齐	节省内存，但可能假共享	可能降低性能
RTE_MEMPOOL_F_NO_SPREAD	不在内存通道间分散	不需要 NUMA 优化	NUMA 系统性能下降

标志位组合示例：

// 单生产者单消费者（最高性能）
flags = RTE_MEMPOOL_F_SP_PUT | RTE_MEMPOOL_F_SC_GET;

// 单生产者多消费者
flags = RTE_MEMPOOL_F_SP_PUT;

// 多生产者单消费者
flags = RTE_MEMPOOL_F_SC_GET;

// 默认多生产者多消费者
flags = 0;

代码示例

#define MEMPOOL_SIZE (1024)       // 内存池大小
#define MEMPOOL_ELT_SIZE (256)    // 对象大小

// 创建基本内存池
struct rte_mempool *mp = rte_mempool_create(
    "test_mempool_basic",        // 内存池名称
    MEMPOOL_SIZE,                 // 对象数量：1024
    MEMPOOL_ELT_SIZE,             // 对象大小：256 字节
    0,                            // cache_size：0（无本地缓存）
    0,                            // private_data_size：0
    NULL, NULL,                   // 内存池初始化回调（不需要）
    NULL, NULL,                   // 对象初始化回调（不需要）
    SOCKET_ID_ANY,                // 任意 NUMA 节点
    0);                           // 标志位：默认（MP-MC）

if (mp == NULL) {
    printf("ERROR: create mempool failed\n");
    return -1;
}

printf("内存池创建成功！\n");

2 从内存池获取对象（Get）

DPDK 提供了三个获取对象的 API：

2.1 rte_mempool_get - 获取单个对象

// 获取单个对象（常用）
static inline int rte_mempool_get(
    struct rte_mempool *mp,    // 内存池指针
    void **obj_p               // 输出参数：返回对象指针
);

使用示例：

void *obj;
if (rte_mempool_get(mp, &obj) < 0) {
    printf("ERROR: 获取对象失败\n");
    return -1;
}
printf("成功获取对象：%p\n", obj);

2.2 rte_mempool_get_bulk - 批量获取对象

// 批量获取对象（高性能）
static inline int rte_mempool_get_bulk(
    struct rte_mempool *mp,    // 内存池指针
    void **obj_table,          // 对象指针数组
    unsigned int n             // 要获取的对象数量
);

使用示例：

// 批量获取 2 个对象
void *objects[2];
if (rte_mempool_get_bulk(mp, objects, 2) < 0) {
    printf("ERROR: bulk get objects failed\n");
    return -1;
}

void *obj1 = objects[0];
void *obj2 = objects[1];
printf("成功获取 2 个对象：%p, %p\n", obj1, obj2);

2.3 rte_mempool_generic_get - 通用获取函数

// 通用获取函数（最灵活）
int rte_mempool_generic_get(
    struct rte_mempool *mp,         // 内存池指针
    void **obj_table,               // 对象指针数组
    unsigned int n,                 // 要获取的对象数量
    struct rte_mempool_cache *cache // 缓存指针（通常为 NULL）
);

使用示例：

void *obj;
if (rte_mempool_generic_get(mp, &obj, 1, NULL) < 0) {
    printf("ERROR: get object failed\n");
    return -1;
}
printf("对象地址: %p\n", obj);

三个函数的对比：

函数	使用场景	性能	灵活性
`rte_mempool_get`	获取单个对象（最常用）	高	低
`rte_mempool_get_bulk`	批量获取（推荐）	最高	中
`rte_mempool_generic_get`	需要自定义缓存	高	最高

3 归还对象到内存池（Put）

3.1 rte_mempool_put - 归还单个对象

// 归还单个对象（常用）
static inline void rte_mempool_put(
    struct rte_mempool *mp,    // 内存池指针
    void *obj                  // 要归还的对象指针
);

3.2 rte_mempool_put_bulk - 批量归还对象

// 批量归还对象（高性能）
static inline void rte_mempool_put_bulk(
    struct rte_mempool *mp,    // 内存池指针
    void * const *obj_table,   // 对象指针数组
    unsigned int n             // 要归还的对象数量
);

使用示例：

// 批量归还 2 个对象
void *objects[2] = {obj1, obj2};
rte_mempool_put_bulk(mp, objects, 2);
printf("成功归还 2 个对象\n");

3.3.3 rte_mempool_generic_put - 通用归还函数

// 通用归还函数（最灵活）
void rte_mempool_generic_put(
    struct rte_mempool *mp,         // 内存池指针
    void * const *obj_table,        // 对象指针数组
    unsigned int n,                 // 要归还的对象数量
    struct rte_mempool_cache *cache // 缓存指针（通常为 NULL）
);

使用示例：

rte_mempool_generic_put(mp, &obj, 1, NULL);

4 查询内存池状态

4.1 获取可用对象数量

// 获取内存池中可用（空闲）对象的数量
unsigned int rte_mempool_avail_count(const struct rte_mempool *mp);

4.2 获取正在使用的对象数量

// 获取内存池中正在使用的对象数量
unsigned int rte_mempool_in_use_count(const struct rte_mempool *mp);

使用示例：

printf("可用对象数量: %d, 使用中对象数量: %d\n",
       rte_mempool_avail_count(mp),
       rte_mempool_in_use_count(mp));

5 释放内存池

// 释放内存池及其所有资源
void rte_mempool_free(struct rte_mempool *mp);

重要提示：

释放内存池前，确保所有对象都已归还
释放后不能再使用该内存池
内存池名称可以被重新使用

使用示例：

rte_mempool_free(mp);
printf("内存池已释放\n");

流管理

// 流键：五元组
struct flow_key {
    uint32_t ip_src;      // 源 IP 地址
    uint32_t ip_dst;      // 目的 IP 地址
    uint16_t port_src;    // 源端口
    uint16_t port_dst;    // 目的端口
    uint8_t  proto;       // 协议类型
} __rte_packed;

// 流值：统计信息
struct flow_value {
    uint64_t packets;     // 数据包计数
    uint64_t bytes;       // 字节计数
};

hash api

rte_hash_create 创建
rte_hash_lookup_data 查询
rte_hash_add_key_data 添加
rte_hash_iterate 遍历hash

一、核心数据结构

DPDK hash 的核心数据结构是哈希表（struct rte_hash） ，其底层由以下关键组件构成：

1. 桶数组（Bucket Array）

哈希表的主体是一个连续的桶（bucket）数组，每个桶包含固定数量的槽位（slot） （默认 8 个，可配置）。
桶和槽位均按缓存行（cache line） 对齐（通常 64 字节），避免跨缓存行访问导致的性能损耗。

2. 槽位（Slot）

每个槽位存储单个键值对的关键信息，结构精简以适配缓存：

struct rte_hash_slot {
    uint32_t hash;       // 键的哈希值高位（用于快速冲突检测）
    uint32_t key_idx;    // 键在全局键数组中的索引（变长键场景）
    uint64_t data;       // 存储值（通常是指针或整数）
    uint8_t key[0];      // 内嵌的固定长度键（短键优化，变长键不使用）
};

哈希高位：仅存储哈希值的高位（如 24 位），用于快速排除不匹配的键，减少完整键比较的开销。
键存储：短键（≤16 字节）直接内嵌在槽位中，长键则通过key_idx索引到全局键数组，平衡内存占用与访问速度。

3. 全局键数组（可选）

对于变长或长键（>16 字节），哈希表会额外分配一个连续的全局键数组，集中存储所有键，槽位通过key_idx指向对应位置，避免槽位因存储长键导致的内存碎片化。

二、哈希函数与哈希值计算

DPDK hash 的性能依赖高效的哈希函数，核心目标是计算速度快、哈希值分布均匀（减少冲突）。

1. 默认哈希函数：Jenkins hash（jhash）

采用优化后的 Jenkins 哈希算法（rte_jhash），支持对多段数据（如网络五元组的源 IP、目的 IP、端口等）直接计算哈希，无需拼接成连续内存，减少数据拷贝。
示例：对 TCP 五元组（src_ip, dst_ip, src_port, dst_port, protocol）计算哈希时，可直接传入各字段指针和长度，函数内部高效合并计算。

2. 自定义哈希函数

支持用户注册自定义哈希函数（通过rte_hash_parameters结构体配置），满足特殊场景（如硬件加速哈希、特定分布需求）。

三、冲突解决机制

哈希冲突（不同键映射到同一桶）是不可避免的，DPDK 采用桶内线性探测解决冲突，兼顾性能与实现复杂度：

映射到桶：键的哈希值通过取模运算（hash_val % bucket_num）映射到对应的桶索引。
桶内查找：
- 首先在目标桶的第一个槽位匹配哈希高位和键，若匹配则命中。
- 若不匹配，在同一桶内按顺序探测下一个槽位（线性探测），直到找到匹配项或遍历完所有槽位。
冲突溢出处理：
- 若目标桶所有槽位均被占用（冲突满），则哈希表会预分配一定数量的溢出桶（overflow bucket） ，继续在溢出桶内探测。
- 溢出桶与主桶共享相同的哈希映射规则，避免全局遍历。

优势：桶内槽位连续存储，探测过程中可充分利用 CPU 缓存（一次缓存行加载可覆盖多个槽位），比链表法（易导致缓存失效）更高效。
