1. 从 PCIe 事务的角度看包处理
1.1 把 CPU、内存、网卡连成一条高速公交线
在现代服务器里，CPU、内存和外设（网卡、GPU、NVMe）之间的数据交换，绝大部分走的都是 PCI Express（PCIe） 。把它想像成机箱内部的一条高速串行“公路”。
几个重要事实（工程师需要记住的）：
-
PCIe 是 点到点、高速串行 的总线标准，由 PCI-SIG 维护，用来取代早期并行总线（PCI/PCI-X/AGP）。
-
PCIe 的逻辑结构可以按功能划为 三层：
- 事务层（Transaction Layer） ：定义读/写/完成等事务类型（谁读谁写、地址、长度等）。
- 数据链路层（Data Link Layer） ：负责包序号、重试和数据完整性（类似 ACK / CRC）。
- 物理层（Physical Layer） ：比特流的实际发送与接收（编码 / lane /电气）。
-
拓扑中有 Root Complex（通常是 CPU/PCI 控制器） 和多个 Endpoint（设备，像 NIC） 。
-
从网卡到 CPU/内存的方向称为 Upstream / Inbound（上游） ；从 CPU 到网卡 是 Downstream / Outbound（下游） 。
- 例：网卡把接到的以太网帧写回主内存 → Upstream（写）
- CPU 更新网卡寄存器或读描述符 → Downstream（读或写）
为什么这些区分重要？
因为不同方向的事务会引发不同类型的 TLP（下面讲），并对 PCIe 带宽/延迟产生不同压力：Upstream 的写（设备写内存）与 Downstream 的读请求（CPU 或设备读描述符/数据）在带宽和事务数上并不对称——这直接决定了我们在 DPDK 层面如何优化（例如优先减少上游小包写、合并描述符访问等）。
1.2 PCIe 事务传输：TLP（Transaction Layer Packet）是传输单位
在 PCIe 上发生的一切“操作”都被封装成 TLP（Transaction Layer Packet） 。把 TLP 想像成 PCIe 的“数据包”。每个 TLP 包含头部、可选的有效载荷（payload）和可选的 ECRC。硬件在物理层上再加上链路层的头尾（序号 + 校验）。
1.2.1 TLP 的关键组成
[ Physical start mark (1B) ]
[ Data Link header (6B) ]
[ TLP Header (12B or 16B) ]
[ Payload (0 .. n) ]
[ ECRC? (4B, optional) ]
[ Data Link trailer (6B) ]
[ Physical end mark (1B) ]
现实中，除 payload 外，TLP 的典型“额外开销”大约 24 B（以 64-bit addressing、16B header 计）。这意味着：每个小包在 PCIe 上传输时会额外带上不可见却真实消耗带宽的字节。
1.2.2 常见的 TLP 事务类型（对 DPDK 最重要的）
- Memory Read (MRd) ：请求从某个物理地址读数据（会产生后续的 Completion with Data）。
- Memory Write (MWr) ：把数据写入某个物理地址（通常设备把包写回主内存就是 MWr）。
- Completion with Data (CpD / CplD) ：对读请求的应答，携带数据。
- 其它还有配置空间访问、IO 访问等，但对网卡的 DMA 路径，主要是 MRd、MWr、CplD 这类。
1.2.3 为什么这对包处理重要？（工程视角）
- 应用层的数据（例如完整的以太网帧）被当作 TLP 的 payload 直接承载。PCIe 协议栈对 payload 的内容“完全透明”。网卡只是把一整段 payload（例如一个完整帧）放到一个 MWr 中写入主存；主机端对 payload 的语义不关心。
- 除了帧本身，还有描述符读写（网卡读描述符获取 buffer 地址，网卡写回完成标志）也都是 MRd/MWr。也就是说：每个包的处理会触发若干个小额 TLP（数据 + 控制） ，这些“控制类 TLP”对带宽也有占用。
- TLP 的头部 & 链路层开销对小包非常不友好。例如 64-byte 的以太网包，在 PCIe 上可能需要额外几十字节开销，导致 PCIe 净荷带宽利用率变低。
1.2.4 举个简单的例子（帮你把抽象变成数字）
- 假设一个 NIC 用 DMA 把 64-byte 的以太网帧写到主存：写数据的 MWr 本身在链路上可能占用 ≈96 B（对齐／周期因素） ；再加上描述符的读写（每次读/写也要 TLP header 等），单个 64 B 包在 PCIe 上“花费”远不止 64 B。这会把 PCIe 的理论带宽快速消耗掉，使得小包转发成为瓶颈所在（后续章节会给出完整的带宽计算示例）。
1.3 小结 — 对 DPDK 开发者的 3 条立刻可用结论
- 不要只看 PCIe 的理论带宽（GB/s）——看“净荷”带宽更重要：TLP 头、对齐、描述符读写都会吞掉大量带宽，尤其对小包影响巨大。
- 把控制/寄存器访问与描述符更新做成批量（batch）操作，能显著减少 TLP 数量与头部开销，从而提高有效带宽利用率。
- 在设计 buffer 与描述符结构时注意对齐（Cache line、TLP 对齐） ，避免部分 Cache-Line 写/读引起的额外读-改-写，这会带来隐藏成本。
2. 从TLP到DPDK性能的秘密
2.1 为什么PCIe总是达不到理论带宽？
在数据面性能优化中，我们经常看到这样的场景：
“Gen2 ×8 理论带宽是 4GB/s，可我的网卡 DMA 写只有 2.6GB/s？是不是驱动有问题？”
其实，这并不是驱动偷懒，而是 PCIe 传输机制的自然结果。
要搞懂它，我们得从最基本的传输单位——TLP（Transaction Layer Packet） 说起。
2.2 TLP：数据在 PCIe 上的“货车”
可以把 PCIe 链路想象成一条多车道高速公路，每辆“货车”运输的就是一个 TLP。
TLP 由三部分组成：
| 部分 | 含义 | 示例大小 |
|---|---|---|
| Header | 包含地址、命令等控制信息 | 16B |
| Payload | 真正要传输的数据（如写入内存的64B） | 64B |
| ECRC 等 | 校验、链路层封装等 | 16B |
因此，一个 64B 写操作实际传输的数据量约为 96B。
2.3 实现开销：并非所有车都能“随时上路”
理论上，PCIe 应该能在 4GB/s 下持续满速，但在真实硬件实现中，还存在额外开销：
- 起始 Lane 限制：部分网卡要求每个 TLP 必须从 Lane0 开始；
- 对齐限制：某些控制器要求在偶数时钟周期发包；
- 调度间隙：DMA 发起请求与仲裁过程中的空转周期。
这些因素共同造成——有效带宽低于理论值。
2.4 延伸思考：DMA 驱动的真实世界
在真实的网卡 DMA 过程中，不仅仅是写 64B payload 这么简单：
- DMA 要先写控制寄存器；
- 再写入描述符（Descriptor）；
- 然后才传输数据块；
- 最后还要进行 completion 更新。
这些操作本身也都是 PCIe TLP 的一部分，因此进一步稀释了数据传输效率。
DPDK 驱动（如 mlx5）的优化方向，就是尽量：
- 批量发送 DMA 请求；
- 减少 PCIe 往返次数；
- 利用大页内存减少跨 NUMA 访问；
- 在一条 PCIe 链路上叠加并发 DMA 流。
3. 网卡 DMA 环形队列——数据收发的秘密通道
3.1 为什么 DMA 环形队列如此重要？
我们都知道，DPDK 之所以能做到“用户态高速收发包”，核心在于： 绕过内核，直接用 DMA 控制器 把数据搬进搬出内存。
但 DMA 怎么知道要搬哪一块数据？
CPU 怎么告诉它“这里有一块内存可以用”？
这中间的“指令清单”就是 描述符环形队列（Descriptor Ring） 。
3.2 DMA：CPU 不搬包，只下命令
在传统驱动中，CPU 负责“复制数据”，效率低得可怜； 而 DMA 的思路是：CPU 不搬包，只写命令。
你可以把 DMA 控制器看作一个“外包物流团队”。
CPU 写个单子（描述符）说：“这块地址的数据送到内存的这个地方”，
DMA 控制器就会在后台悄悄完成这次搬运。
DMA 控制器与 CPU 之间的沟通，就是通过一块“共享账本”完成的。
这块账本，就是——环形队列（Ring Buffer） 。
3.3 环形队列的组成结构
网卡 DMA 控制器通过环形队列与 CPU 交互。
环形队列由两部分构成：
-
控制寄存器（Registers）
- Base：队列起始地址
- Size：队列大小（描述符个数）
- Head：硬件当前正在处理的描述符索引（只读）
- Tail：软件更新的索引，表示已准备好的描述符
-
描述符区（Descriptors）
- 存放收发缓冲区信息，如物理地址、长度、状态位等。
3.4 Intel® 82599 的例子（DPDK 中经典网卡）
以 Intel® 82599 为例：
- 每个描述符大小为 16B；
- 队列内存块的起始地址必须对齐到 128B（最大 cache line） ；
- 描述符数量必须是 8 的倍数。
这些限制的本质目的是：方便硬件用 DMA 高速读写、减少跨 cacheline 访问。
3.5 描述符结构（示意）
struct rx_desc {
uint64_t buffer_addr; // 缓冲区物理地址
uint64_t status_error; // 状态位 + 错误码
};
在 DPDK 中，这些描述符与 rte_mbuf 绑定使用：
- 收包：驱动把
mbuf->buf_iova填入描述符； - 发包：驱动从描述符中读取数据地址，再发起 DMA 写。
4. CPU与I/O的协奏
4.1 CPU 与 DMA 的“双人舞”
DPDK 的高速 I/O 依赖 DMA（Direct Memory Access）， 它让网卡在收发时直接读写内存，无需 CPU 参与数据搬运。
不过，这并不意味着 CPU 就“甩手不管”了。
CPU 仍要完成：
- 填写描述符（告诉 DMA 哪块内存可用）；
- 更新寄存器（通知 DMA 有新任务）；
- 检查状态（确认 DMA 已完成传输）。
整个收发过程其实分成两类动作：
| 类型 | 发生位置 | 通信通道 | 延迟 | 举例 |
|---|---|---|---|---|
| CPU 访存操作 | LLC / 内存 | 内部总线 | 纳秒级 | 填写描述符、读包内容 |
| MMIO 操作 | 外设寄存器 | PCIe Downstream | 微秒级 | 更新 Tail Register |
而 DMA 的操作则对应：
- PCIe Downstream：网卡读取内存（读描述符 / 发包数据）；
- PCIe Upstream：网卡写回内存（写包内容 / 状态更新）。

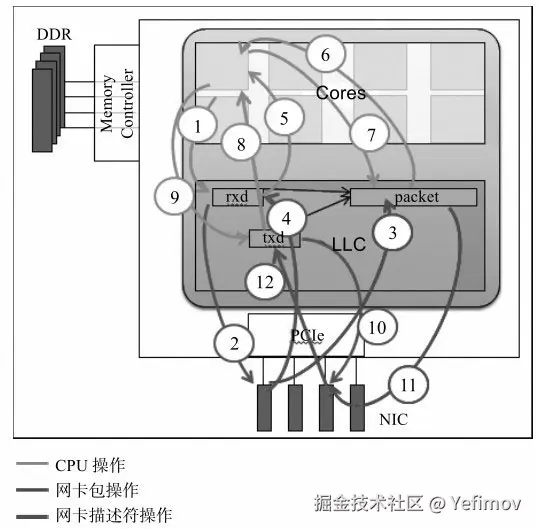

4.2 包在系统中的旅程
4.2.1 接收方向
| 步骤 | 行为 | 方向 | 操作类型 |
|---|---|---|---|
| 1️⃣ | CPU 填充缓冲区地址到接收描述符 | — | 访存 |
| 2️⃣ | 网卡读取描述符 | PCIe Downstream | DMA 读 |
| 3️⃣ | 网卡写入包内容到缓冲区 | PCIe Upstream | DMA 写 |
| 4️⃣ | 网卡回写描述符状态（DD位） | PCIe Upstream | DMA 写 |
| 5️⃣ | CPU 读取描述符确认接收完成 | — | 访存 |
| 6️⃣ | CPU 处理包、做转发判断 | — | 访存 |
| 7️⃣ | CPU 修改包、准备发送 | — | 访存 |
4.2.2 发送方向
| 步骤 | 行为 | 方向 | 操作类型 |
|---|---|---|---|
| 8️⃣ | CPU 检查发送完成标志 | — | 访存 |
| 9️⃣ | CPU 填充发送描述符 | — | 访存 |
| 🔟 | 网卡读取发送描述符 | PCIe Downstream | DMA 读 |
| 11 | 网卡读取包内容并发送 | PCIe Downstream | DMA 读 |
| 12 | 网卡写回描述符状态（完成标记） | PCIe Upstream | DMA 写 |
5优化的三板斧：从 PCIe 到 Cache 的协奏技巧
5.1 减少 MMIO 访问频度（减少 PCIe 往返）
MMIO 是性能杀手，因为它必须穿越 PCIe，总线延迟高达微秒级。
优化策略是：
- 接收方向：采用批量描述符重填（deferred refill） ，
当队列空闲率低于阈值再统一更新 Tail。
DPDK 就是这样做的。 - 发送方向：采用批量发包接口（例如
rte_eth_tx_burst()）， 一次填充多包后统一写 Tail。
对应源码：
tx_pkts = rte_eth_tx_burst(port_id, queue_id, bufs, nb_pkts);
DPDK 在最后只更新一次 Tail Register（一个 MMIO）。
5.2 提高 PCIe 事务效率（合并小事务）
每个描述符仅 16B，如果每次都单独发一个 PCIe 事务， 带宽利用率极低。
合并多个操作成 64B 一整 cache line 的请求，可显著提升利用率。
同样，发送完成状态回写也可以批量执行：
- RS bit（Report Status） 机制：
每 N（如 32）个包写回一次状态，减少 Upstream 流量。
5.3 避免 Cache Line 部分写
如果 DMA 写入的缓冲区不对齐 Cache Line，会触发“部分写”： DMA 必须先读再写，带来额外的 PCIe 往返。DPDK 在 rte_mempool 分配 buffer 时强制 Cache Line 对齐（64B） 。
因此：
- 对齐的 buffer → 一次写完成；
- 不对齐的 buffer → read-modify-write 性能暴跌。
举例：
64B 包 vs 60B 包（网卡去除 CRC）
→ 60B 包未对齐 Cache Line，性能反而更差。
6. Mbuf 与 Mempool
6.1 Mbuf：DPDK 的“数据包容器”
6.1.1 为什么要有 Mbuf？
在 DPDK 中，网络包不是“原生存储”的，它被一个结构体封装——struct rte_mbuf。
这个结构的存在，就像是一个智能快递盒：
- 里面放的是数据包；
- 外面贴着所有的包处理标签（RSS、VLAN、端口号、校验状态、长度信息等）；
- 快递盒可以串联起来装更大的包（Jumbo Frame）。
它的核心目标是：
“让每个包都能以最快的方式被 CPU 识别、访问、处理。”
6.1.2 Mbuf 的结构（重点）
struct rte_mbuf {
void *buf_addr; // 缓冲区起始地址
uint16_t data_off; // 数据偏移（headroom位置）
uint16_t data_len; // 当前mbuf的数据长度
uint32_t pkt_len; // 整个包长度（支持巨帧）
struct rte_mempool *pool; // 所属内存池
struct rte_mbuf *next; // 指向下一个mbuf（巨帧/分片）
uint64_t ol_flags; // Offload标志（RSS、CSUM等）
...
};
- 前两个 Cache Line 存储频繁访问的数据；
headroom：预留空间，用来在包前插控制头或封装协议；buf_addr+ offset 指向真正的数据起始；pkt_lenvsdata_len：前者是整个包长度，后者仅当前 mbuf。
DPDK 设计的关键是：所有这些字段都 cache-line 对齐，CPU 访问极快。
6.1.3 常用操作函数（实际开发中经常用）
| 功能 | 函数 | 说明 |
|---|---|---|
| 申请 Mbuf | rte_pktmbuf_alloc() | 从 mempool 获取一个空 Mbuf |
| 释放 Mbuf | rte_pktmbuf_free() | 放回内存池 |
| 取数据指针 | rte_pktmbuf_mtod() | 获取数据起始地址 |
| 数据长度 | rte_pktmbuf_datalen() | 当前帧长度 |
| 在前/后插入数据 | rte_pktmbuf_prepend()/append() | 调整 headroom 或 tailroom |
| 拼接 / 克隆 | rte_pktmbuf_attach()/clone() | 多缓存拼接或拷贝 |
开发建议：
Mbuf 的生命周期管理是性能关键。DPDK 通过 mempool 保证了零内核参与 + 零拷贝式内存复用。
6.2 Mempool：Mbuf 的“出生地”
6.2.1 Mempool 的核心思想
Mempool 是 DPDK 中的内存分配器。它在启动时就提前申请好一大块大页内存，然后通过 环形缓存区（ring buffer） 组织这些内存对象。
这就避免了 runtime 调用 malloc() 的高开销，也保证了 NUMA 对齐和 cache 局部性。
简单理解：
mempool 是一个提前分配好的“内存仓库”， 里面一箱一箱地装着 Mbuf 这样的“数据盒子”。
6.2.2 内存池的结构（双环形设计）
如下图逻辑（可画图或用伪图）：
Mempool
├── Ring Buffer (空闲对象)
│ ├── Mbuf1
│ ├── Mbuf2
│ └── ...
└── Per-core Cache
├── Local Mbufs (core0)
├── Local Mbufs (core1)
└── ...
- 全局环形缓存：保证线程安全；
- 每核缓存（Per-core cache） ：减少 CAS 操作；
- NUMA 对齐：通过内存通道 / Rank 对齐提高访问效率。
6.2.3 关键优化点
| 优化手段 | 说明 |
|---|---|
| Per-core Cache | 每个核有自己的本地 cache，提高并发性能 |
| 通道/Rank 对齐 | 减少跨 NUMA 访问，降低延迟 |
| 内存浪费权衡 | 为 cache 对齐和预分配付出一定空间代价 |
DPDK 原则：空间换时间。牺牲部分内存占用，换取极致的延迟和速率。
6.2.4 案例
#include <rte_mbuf.h>
#include <rte_mempool.h>
#define NB_MBUF 8192
#define MBUF_CACHE_SIZE 256
// 创建 mempool
struct rte_mempool *mbuf_pool = rte_pktmbuf_pool_create(
"MBUF_POOL", NB_MBUF,
MBUF_CACHE_SIZE, 0,
RTE_MBUF_DEFAULT_BUF_SIZE,
rte_socket_id());
// 从池中获取 mbuf
struct rte_mbuf *m = rte_pktmbuf_alloc(mbuf_pool);
// 操作包数据
char *data = rte_pktmbuf_mtod(m, char *);
strcpy(data, "DPDK Rocks!");
m->data_len = strlen(data);
m->pkt_len = m->data_len;
// 回收 mbuf
rte_pktmbuf_free(m);
