第一部分：碳化硅革命：重新定义电力电子的极限
本节将从基础物理学角度阐述碳化硅（SiC）相较于硅（Si）的根本优势。内容将从材料科学延伸至器件级性能，为后续章节中讨论特定应用优势奠定坚实的基础。
1.1 超越硅：宽禁带半导体的内在材料优势
碳化硅作为一种化合物半导体，其重要性源于其卓越的材料特性，这些特性使其成为一项变革性而非渐进性的技术 。

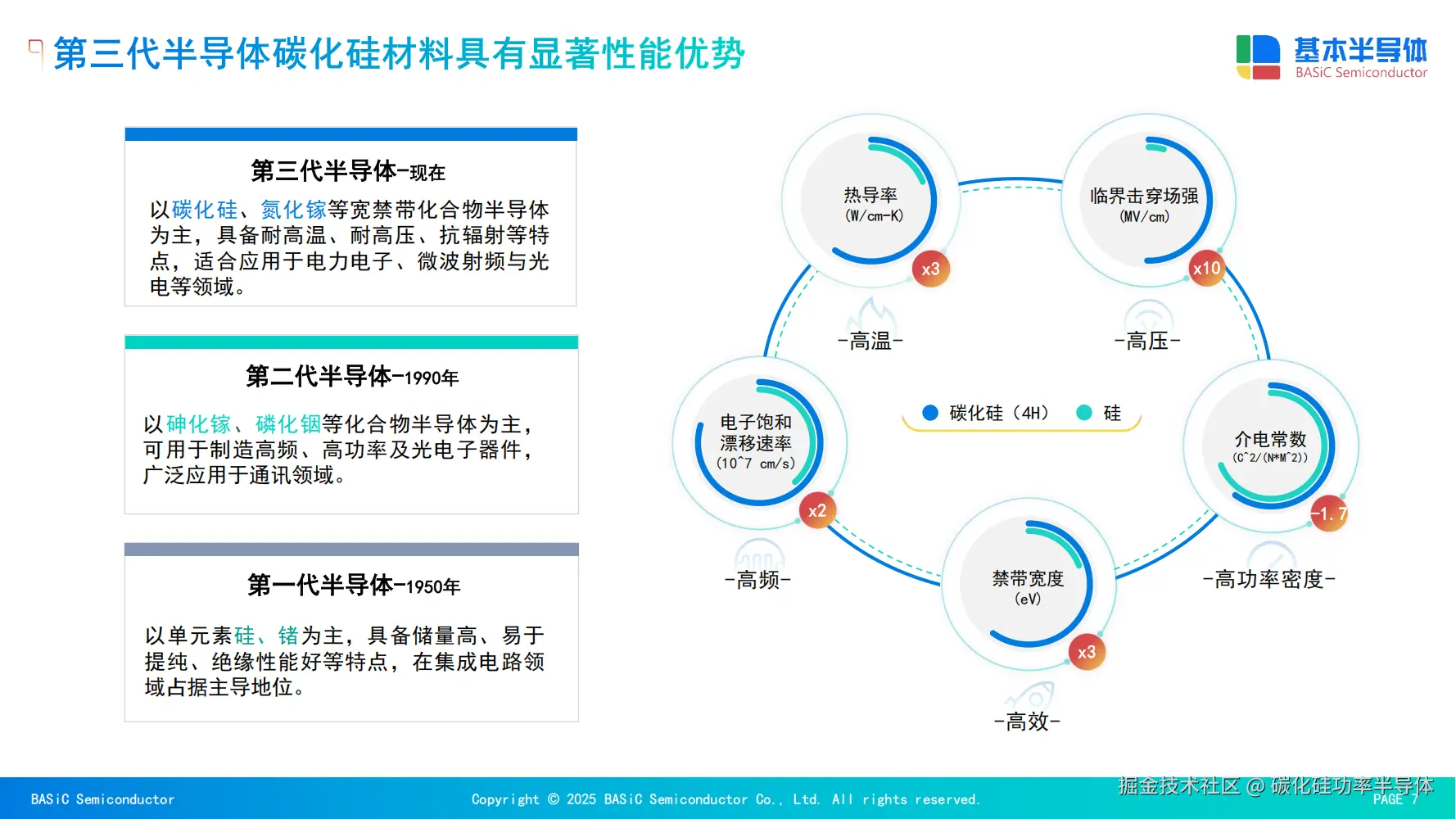

宽禁带（WBG） ：碳化硅的禁带宽度约为3.2 eV，几乎是硅（约1.12 eV）的三倍，这是其具备高压和耐高温能力的核心原因 。这种强大的原子键合结构使得SiC器件能够在超过175°C的结温下可靠运行，远超硅器件通常150°C的极限 。
高击穿电场强度：碳化硅的临界击穿电场强度大约是硅的10倍 。对于高压功率器件而言，这是最重要的物理特性。这意味着在阻断相同电压时，SiC器件所需的漂移区厚度可以薄10倍，并且可以进行更高浓度的掺杂。这一特性直接导致了单位面积导通电阻（）的急剧降低 。这一系列内在物理优势之间存在着紧密的因果关系：高击穿电场强度是实现低导通电阻的前提，它允许器件结构在不牺牲耐压能力的情况下大幅优化，从而根本性地提升了器件的导通性能。
卓越的导热系数：碳化硅的导热系数约为硅的3倍 。这意味着SiC器件能够更有效地散发热量，从而实现更高的电流密度、更强的可靠性，并降低系统级的散热需求。
1.2 从理论到现实：将材料特性转化为无与伦比的器件性能
本小节将1.1节中的材料科学与工程师所关注的实际性能指标联系起来，并将SiC MOSFET与传统的硅基IGBT进行直接对比。
终结拖尾电流：实现超高速开关：器件物理原理上的根本差异决定了性能的飞跃。SiC MOSFET是多数载流子器件，而Si IGBT是双极型器件，依靠多数和少数两种载流子导电 。IGBT中的双极性导电导致在关断期间需要清除存储的电荷，从而产生“拖尾电流”，这不仅极大地减慢了开关速度，还造成了巨大的关断损耗（） 。SiC MOSFET完全没有拖尾电流，其开关转换时间仅需几十纳秒，而IGBT则需要数百纳秒甚至微秒 。拖尾电流的消除并非简单的性能提升，它移除了数十年来限制大功率系统工作频率的核心瓶颈。传统IGBT因其缓慢的关断速度和高昂的开关损耗，迫使设计师采用较低的开关频率（例如，低于20 kHz）来控制热负荷，这又反过来要求使用体积庞大、笨重且昂贵的磁性元件（电感、变压器）。SiC的出现彻底打破了这一限制。
显著降低开关损耗：由于没有拖尾电流和更快的开关速度，SiC MOSFET的开关损耗大幅降低。实例表明，用SiC MOSFET替代IGBT可将关断能量损耗减少约78%，总损耗降低超过40% 。这是实现高频操作的关键。
更低的导通损耗（） ：高击穿电场强度使得SiC器件能够实现极低的导通电阻。SiC MOSFET的具有稳定且有利的正温度系数（从25°C到150°C仅增加约20%），而同类Si MOSFET的则会增加250%，这保证了SiC在高温下的高效运行 。虽然IGBT在高电流下具有较低的饱和压降，但在宽泛的工作范围内，SiC的总损耗（导通损耗+开关损耗）要远低于IGBT 。
更高的工作频率：低开关损耗和出色的热管理相结合，使得基于SiC的系统能够以远高于IGBT系统的频率运行 。这为系统级设计带来了深远的影响，将在第二部分详细阐述。
表1：SiC MOSFET vs. Si IGBT - 基础性能对比
| 参数 | SiC MOSFET | Si IGBT | 对系统设计的影响 |
|---|---|---|---|
| 器件类型 | 单极型（多数载流子） | 双极型 | SiC无拖尾电流，开关速度极快 |
| 击穿电场强度 | 极高（~10倍于Si） | 标准（Si基准） | 在相同耐压下，SiC导通电阻极低 |
| 导热系数 | 高（~3倍于Si） | 标准 | 散热更容易，功率密度更高 |
| 最高结温 | 高（≥ 175 °C） | 标准（~150 °C） | 提升系统鲁棒性和功率输出能力 |
| 拖尾电流 | 无 | 显著 | SiC开关损耗极低，支持高频化 |
| 开关速度 | 非常快（数十纳秒） | 慢（数百纳秒至微秒） | 显著降低开关损耗，提高效率 |
| 开关损耗 | 非常低 | 高 | 允许大幅提高工作频率 |
| 高频能力 | 优秀 | 受限 | 可缩小磁性元件尺寸、重量和成本 |
第二部分：系统级变革：SiC模块如何重塑关键行业
本节是报告的核心，将展示SiC的技术优势如何在四个关键的高增长市场中产生实际影响。器件效率的提升会引发一系列积极的系统级连锁反应，形成一个良性循环。
2.1 驱动电动出行：延长续航、加速充电、提升功率密度
电动汽车动力总成/主逆变器：核心挑战是通过最大限度地减少功率损耗来提升续航里程。SiC模块通过将动力系统损耗降低高达80%，直接解决了这一问题 。这种效率增益可将车辆续航里程延长5-10%，或者在相同续航里程下减小电池组的尺寸和成本 。此外，SiC逆变器更高的功率密度（最高提升80%）和更小的体积（最多缩小50%）也节省了宝贵的车内空间并减轻了车重，进一步提高了能效 。
直流快充基础设施：建设350kW以上的充电网络需要极高的效率和热管理能力 。SiC模块是这些系统的核心技术，能够在紧凑、可靠和可扩展的设计中实现超过96%的转换效率 。
2.2 捕获太阳能：最大化可再生能源系统的发电量
太阳能逆变器：关键指标是度电成本（LCOE），它由逆变器效率和系统成本共同决定。最先进的硅基逆变器效率最高约为98%，而SiC逆变器可以达到99%以上 。虽然1%的绝对增益看似微小，但这代表着能量损耗减少了50% 。这种效率提升引发了一个强大的系统级良性循环：
更少的热量意味着可以使用更小、更轻、通常无风扇的散热器，从而降低系统成本、尺寸和重量，同时提高可靠性 。
更高的开关频率显著缩小了磁性元件的尺寸，进一步降低了成本，并使功率密度提高了50% 。
最终，这使得整个系统的成本降低了10% 。
2.3 新工业革命：以高精度和高可靠性超越能效标准
工业电机驱动：电机消耗了全球超过45%的电力 。全球法规对能效标准的要求日益严格，如IE3、IE4（超高效率）以及新兴的IE5标准 。基于SiC的变速驱动器（VSD）是达到并超越这些标准的一项关键技术 。
部分负载优势：至关重要的是，SiC的效率优势在部分负载条件下最为显著，而大多数工业电机正是在这种工况下运行。研究表明，用SiC VSD替代IGBT VSD，可在部分负载下将系统效率提高多达10个百分点 。这在设备的整个生命周期内可转化为巨大的能源节约。
系统优势：更高的工作频率还允许使用更小的电机滤波器，降低可闻噪音，并实现更精确的电机控制，这在机器人和数控机床等应用中至关重要 。
2.4 驱动数字世界：数据中心与通信电源的未来
超大规模计算的挑战：数据中心的功率密度正在爆炸式增长，从每个机架5 kW增加到如今的30 kW以上 。这给电源单元（PSU）和冷却系统带来了巨大压力。
满足顶级能效标准：仅靠硅技术几乎无法满足80 Plus钛金认证和开放计算项目V3（ORV3）规范等严苛标准（要求峰值效率超过97.5%） 。SiC MOSFET，特别是在图腾柱PFC拓扑结构中的应用，是达到这些目标的关键技术 。
削减冷却成本（PUE） ：仅在美国，数据中心就消耗了总电力的2%，其中很大一部分用于冷却 。通过显著提高PSU效率，SiC减少了废热产生，从而降低了与冷却相关的巨额能源成本，直接改善了电源使用效率（PUE）指标 。仅此一项就可以节省高达40%的冷却能源成本 。
第三部分：倾佳电子代理并力推的基本半导体SiC模块平台介绍：为卓越而生

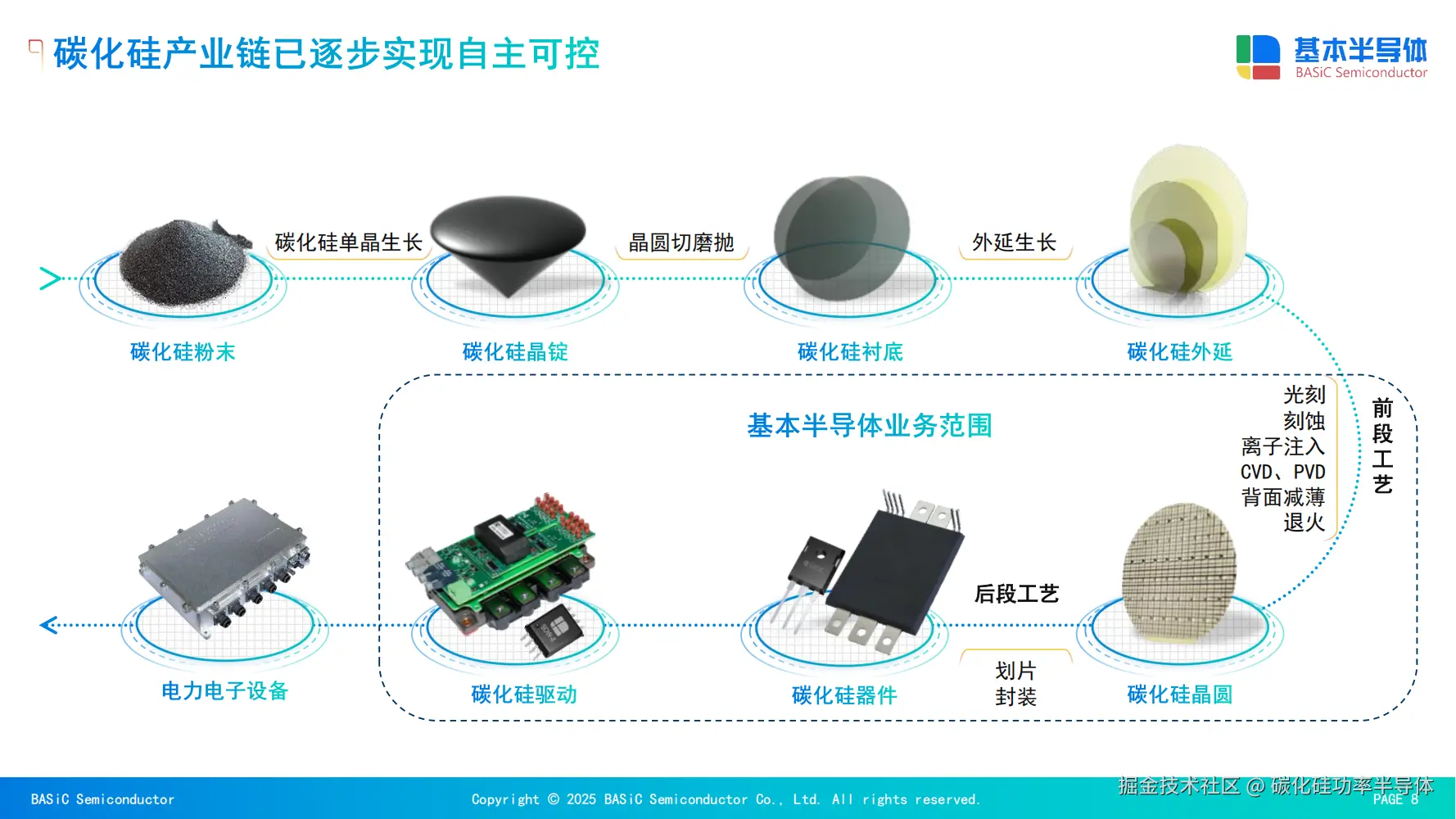

本节将从SiC的普遍优势转向倾佳电子代理并力推的基本半导体产品线的特定工程优势，旨在将品牌打造为性能、可靠性和易用性方面的领导者。
3.1 我们的设计理念：性能、可靠性与可扩展性的基石
本小节将介绍产品系列的核心理念，强调一种整体化的设计方法，即通过精心设计的封装来最大化内部尖端SiC芯片的性能。
性能优先的架构：我们专注于最小化限制性能的寄生参数。这包括超低杂散电感设计（以3 nH为基准 ），以减少快速开关期间的电压过冲和振铃，使设计人员能够充分利用SiC的速度优势 。功率模块的真正价值不仅在于原始的SiC芯片，更在于其外部封装。一个先进的SiC MOSFET可以实现极快的开关速度，但如果将其置于高寄生电感的封装中，这种速度会产生破坏性的电压尖峰，迫使设计师通过增大栅极电阻来减慢开关速度，从而抵消了SiC的主要优势。因此，一个精心设计的低电感封装不是一项附加功能，而是释放SiC性能的先决条件。
实现最高可靠性的坚固封装：我们采用高韧性无铅焊料和先进的基板材料（如Si3N4 AMB ），以确保卓越的温度循环和功率循环能力，满足严苛的行业可靠性标准 。
卓越的热管理：模块的低热阻（）（例如，0.04 °C/W 8）确保了从SiC结到外壳/散热器的高效热量传导。这使得模块能够实现更高的功率输出和更强的可靠性。
3.2 深入了解：关键规格与竞争优势

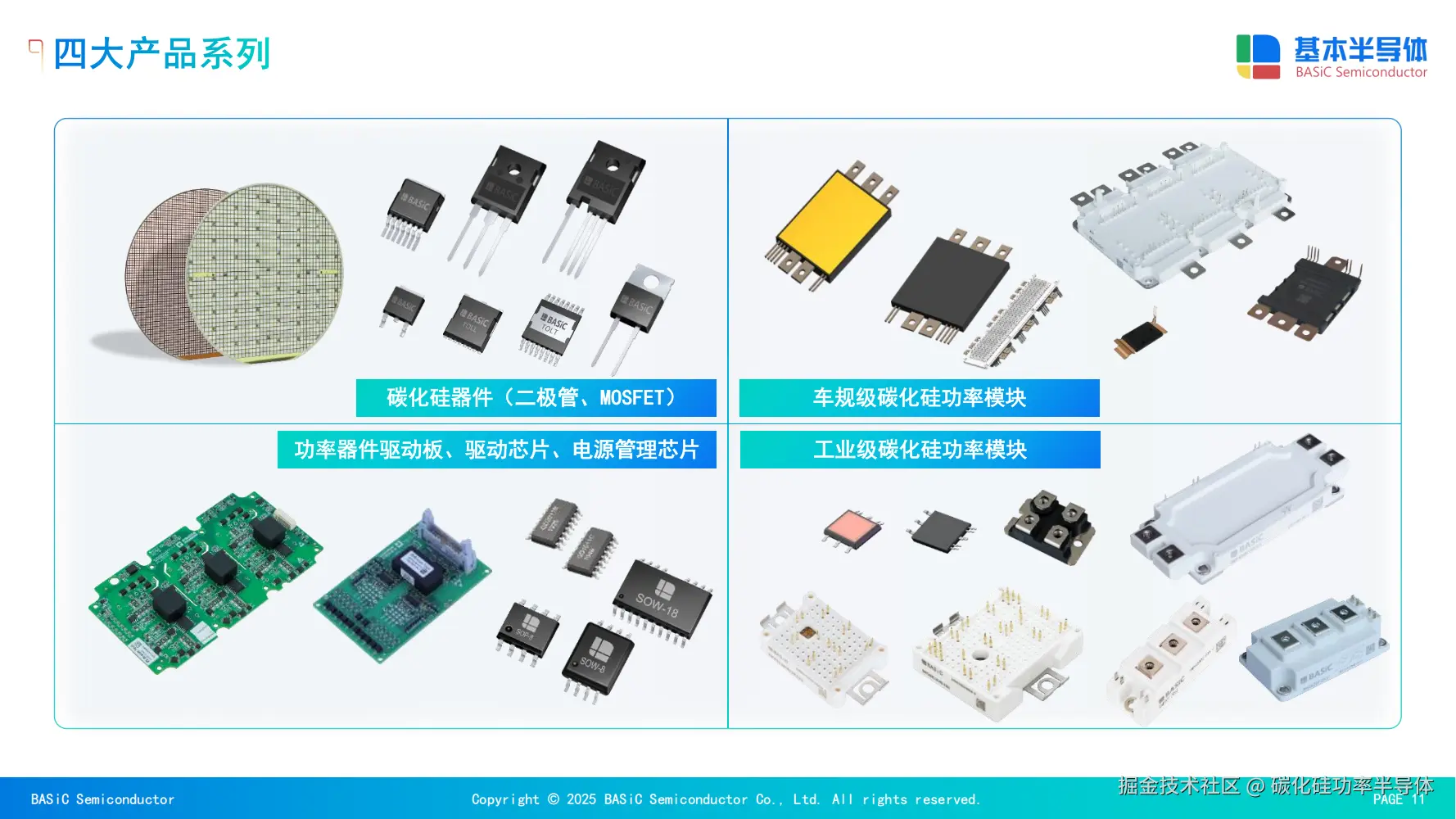

本节将详细介绍我们的产品组合，突出其广泛的覆盖范围和解决客户关键问题的特定功能。

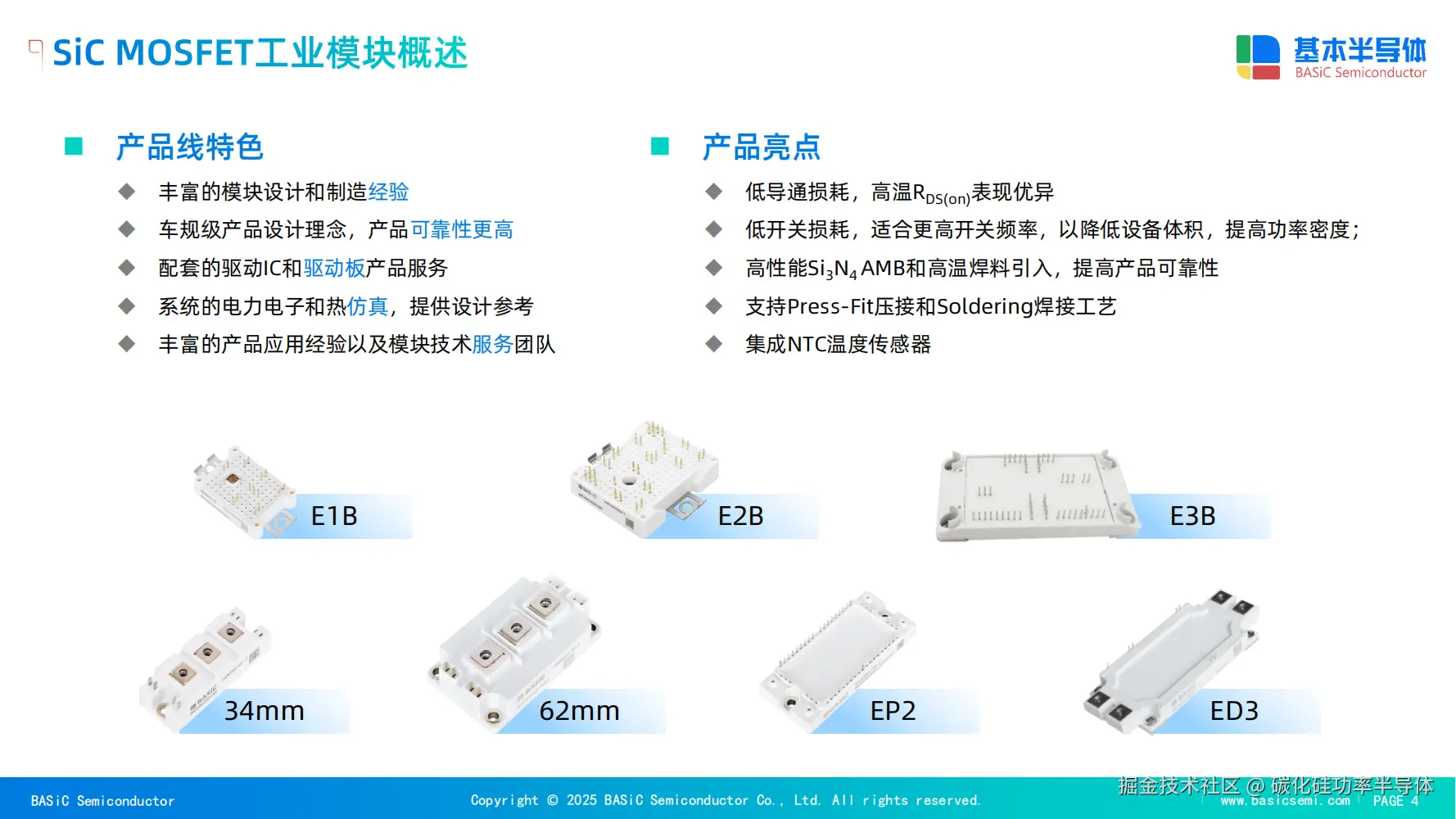

行业标准封装：一个关键特性是与现有Si IGBT模块封装（如152x62mm、62mm）的兼容性 。这是一个巨大的优势，因为它允许客户在最小化机械结构改动的情况下将现有设计升级到SiC，从而极大地缩短开发时间并降低成本。采用行业标准的、可直接替换的封装是一项旨在最大程度减少技术采用“阻力”的战略决策。对于拥有基于Si IGBT的现有产品线的公司而言，全面的重新设计成本高昂且耗时。通过提供引脚兼容的机械替代方案，我们极大地降低了客户的进入门槛，使其能够以最少的非经常性工程（NRE）成本和更快的上市时间实现显著的性能升级。

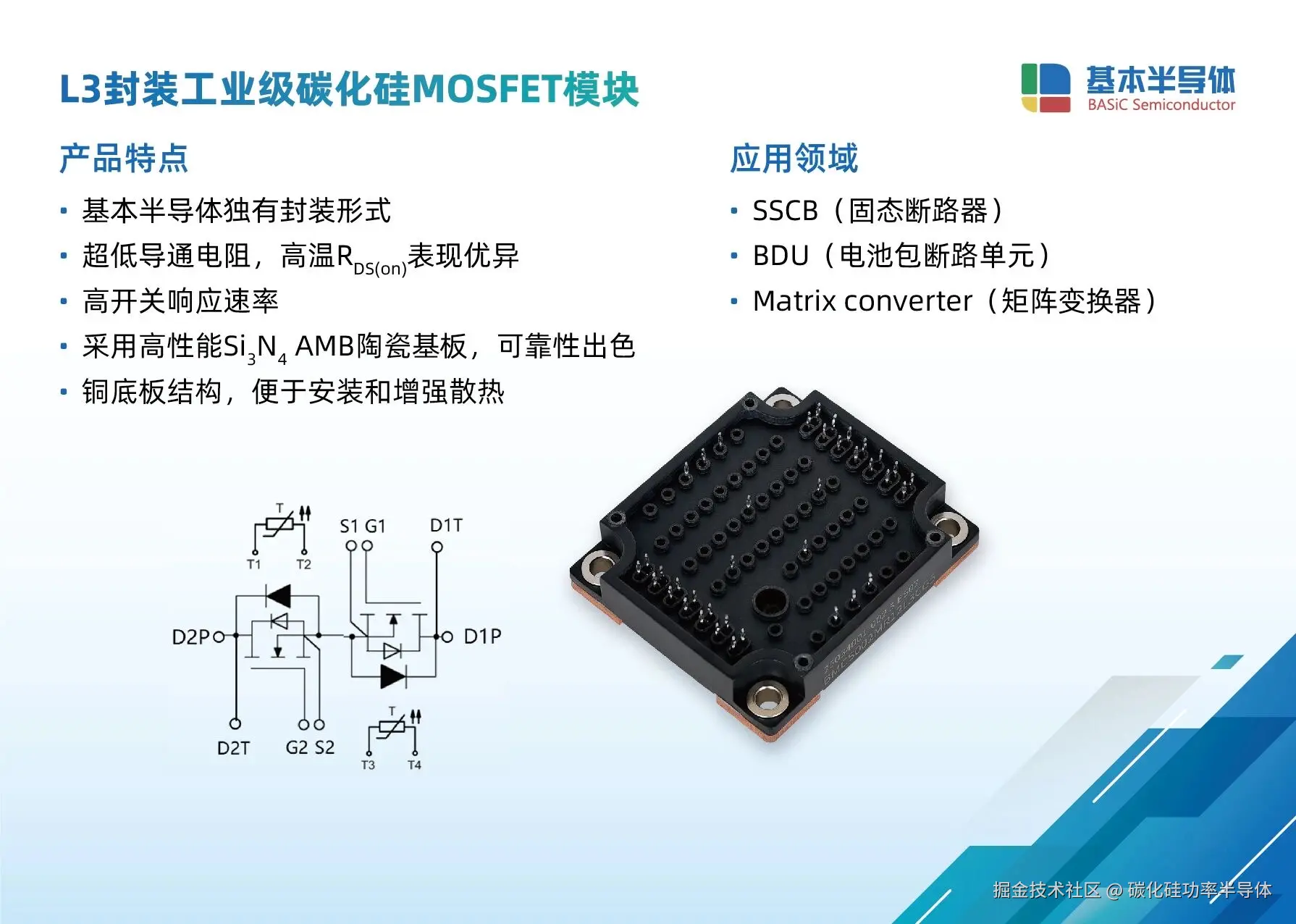

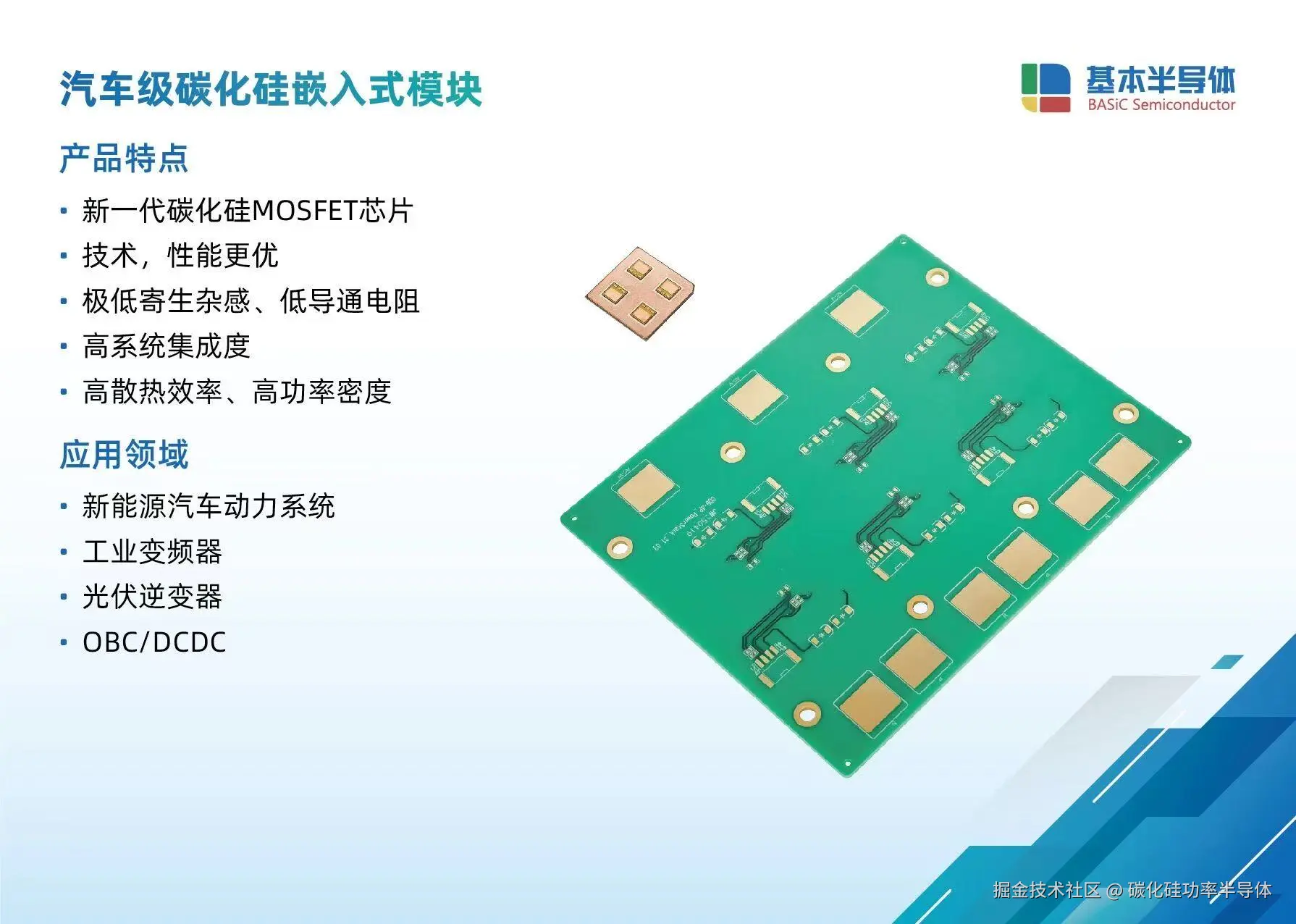

全面的产品组合：我们展示了覆盖关键电压等级（如1200V）以及广泛电流和值的产品线，可支持从10kW到超过100kW+的各种应用 。
先进特性：我们集成了用于实时监控的温度传感器（NTC热敏电阻）、用于优化栅极驱动的专用开尔文源极引脚，以及用于无焊接、高可靠性装配的压接引脚等设计元素 。

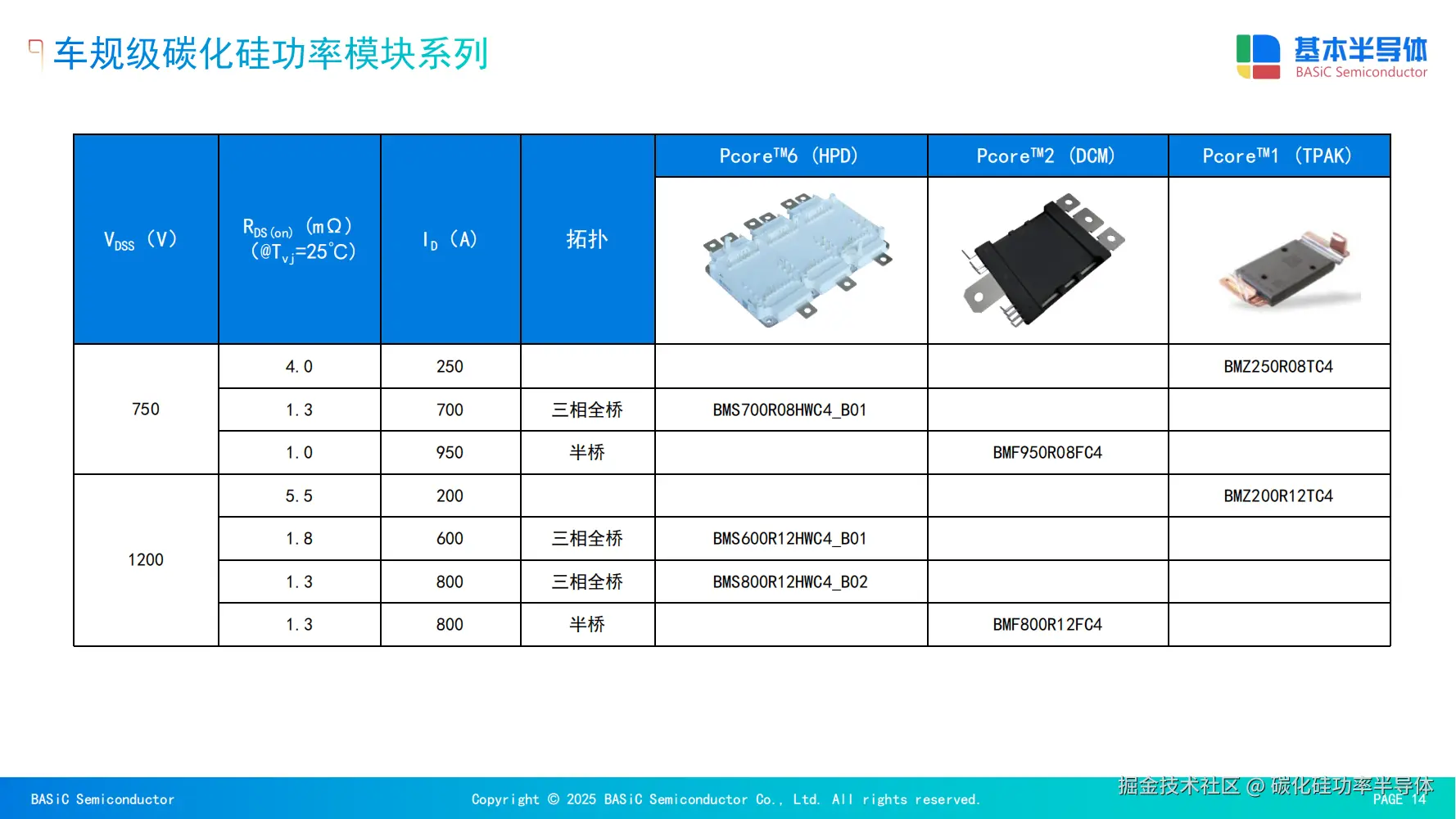

表2：倾佳电子代理并力推的基本半导体SiC模块产品组合 - 关键规格
Pcore™ E1B / E2B 系列
| 产品型号 (Product Model) | 封装 (Package) | 拓扑 (Topology) | VDSS (V) | RDS(on) (mΩ) @ 25℃ | IDnom (A) |
|---|---|---|---|---|---|

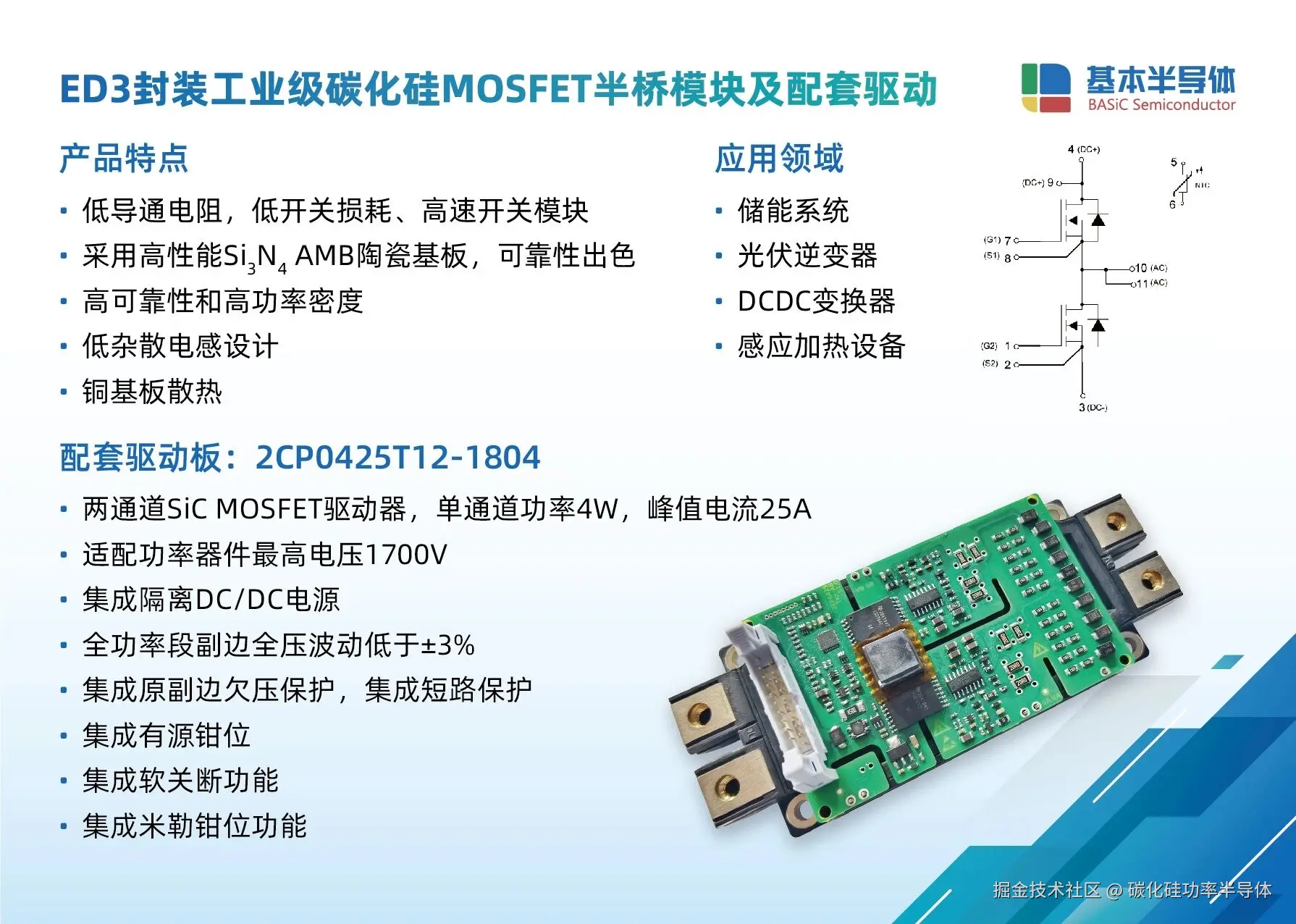

| BMF011MR12E1G3 | Pcore™2 E1B | 半桥 | 1200 | 13 | 120 |
| BMH027MR07E1G3 | Pcore™4 E1B | H桥 | 650 | 30 | 40 |
| BMF240R12E2G3 | Pcore™2 E2B | 半桥 | 1200 | 5.5 | 240 |
| BMF008MR12E2G3 | Pcore™2 E2B | 半桥 | 1200 | 8.1 | 160 |
| BMF006MR12E2B3 | Pcore™2 E2B | 半桥 | 1200 | 6 | 240 |
| BMF004MR12E2B3 | Pcore™2 E2B | 半桥 | 1200 | 4 | 360 |
| BMF004MR14E2B3 | Pcore™2 E2B | 半桥 | 1400 | 4 | 360 |
Pcore™2 34mm 系列
| 产品型号 (Product Model) | 封装 (Package) | 拓扑 (Topology) | VDSS (V) | RDS(on) (mΩ) @ 25℃ | IDnom (A) |
|---|---|---|---|---|---|
| BMF60R12RB3 | Pcore™2 34mm | Half-bridge | 1200 | 21.2 | 60 |
| BMF80R12RA3 | Pcore™2 34mm | Half-bridge | 1200 | 15 | 80 |
| BMF120R12RB3 | Pcore™2 34mm | Half-bridge | 1200 | 10.6 | 120 |
| BMF160R12RA3 | Pcore™2 34mm | Half-bridge | 1200 | 7.5 | 160 |
Pcore™2 62mm 系列
| 产品型号 (Product Model) | 封装 (Package) | 拓扑 (Topology) | VDSS (V) | RDS(on) (mΩ) @ 25℃ | IDnom (A) |
|---|---|---|---|---|---|

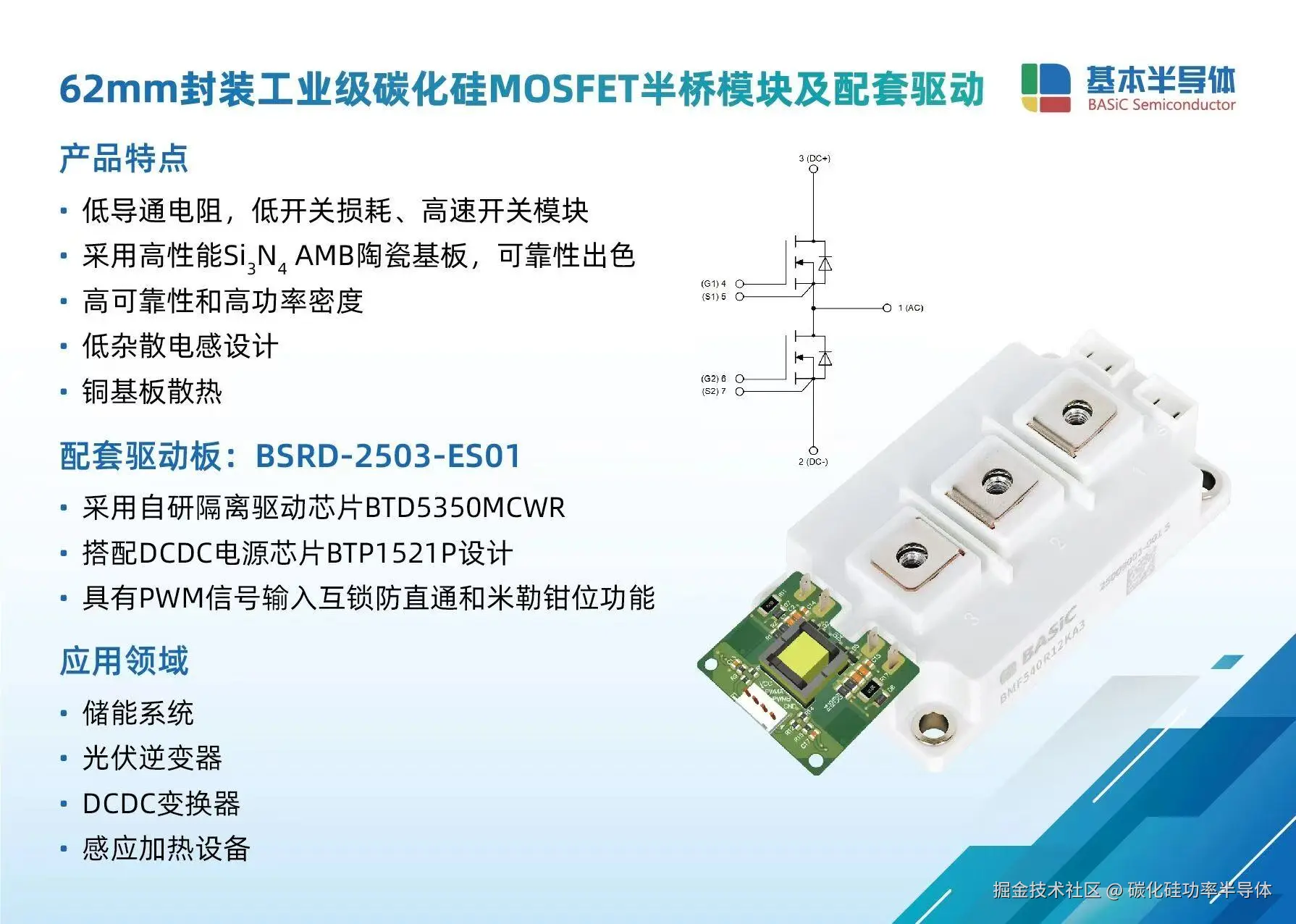

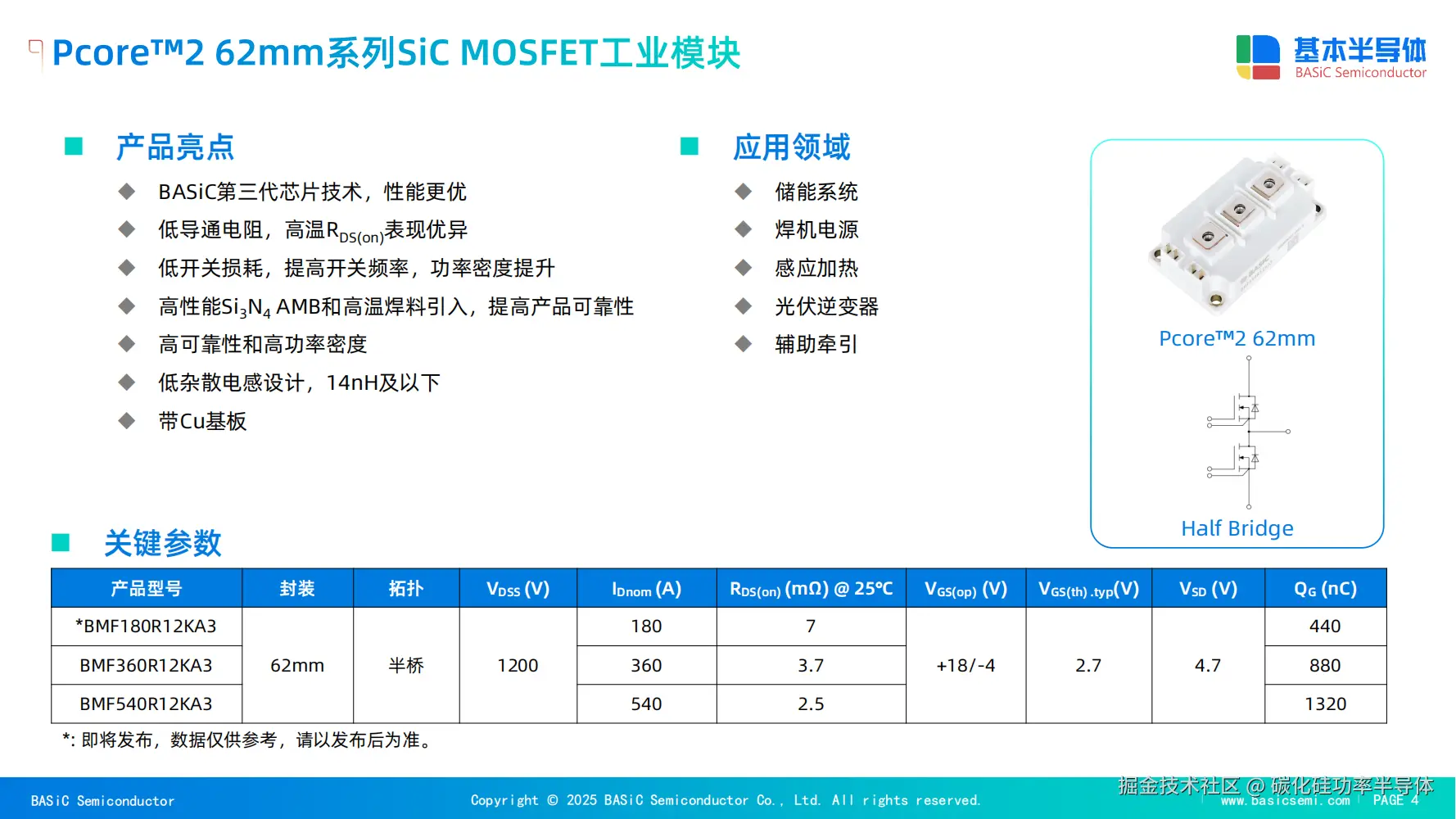

| BMF240R12KB3 | 62mm | 半桥 | 1200 | 5.5 | 240 |
| BMF360R12KA3 | 62mm | 半桥 | 1200 | 3.7 | 360 |
| BMF540R12KA3 | 62mm | 半桥 | 1200 | 2.5 | 540 |
Pcore™ EP2 / ED3 系列
| 产品型号 (Product Model) | 封装 (Package) | 拓扑 (Topology) | VDSS (V) | RDS(on) (mΩ) @ 25℃ | IDnom (A) |
|---|---|---|---|---|---|
| BMS065MR12EP2CA2 | Pcore™12 EP2 | 双三相桥 | 1200 | 65 | 25 |
| BMF540R12MA3 | Pcore™2 ED3 | 半桥 | 1200 | 2.3 | 540 |
| BMF810R12MA3 | Pcore™2 ED3 | 半桥 | 1200 | 1.7 | 810 |

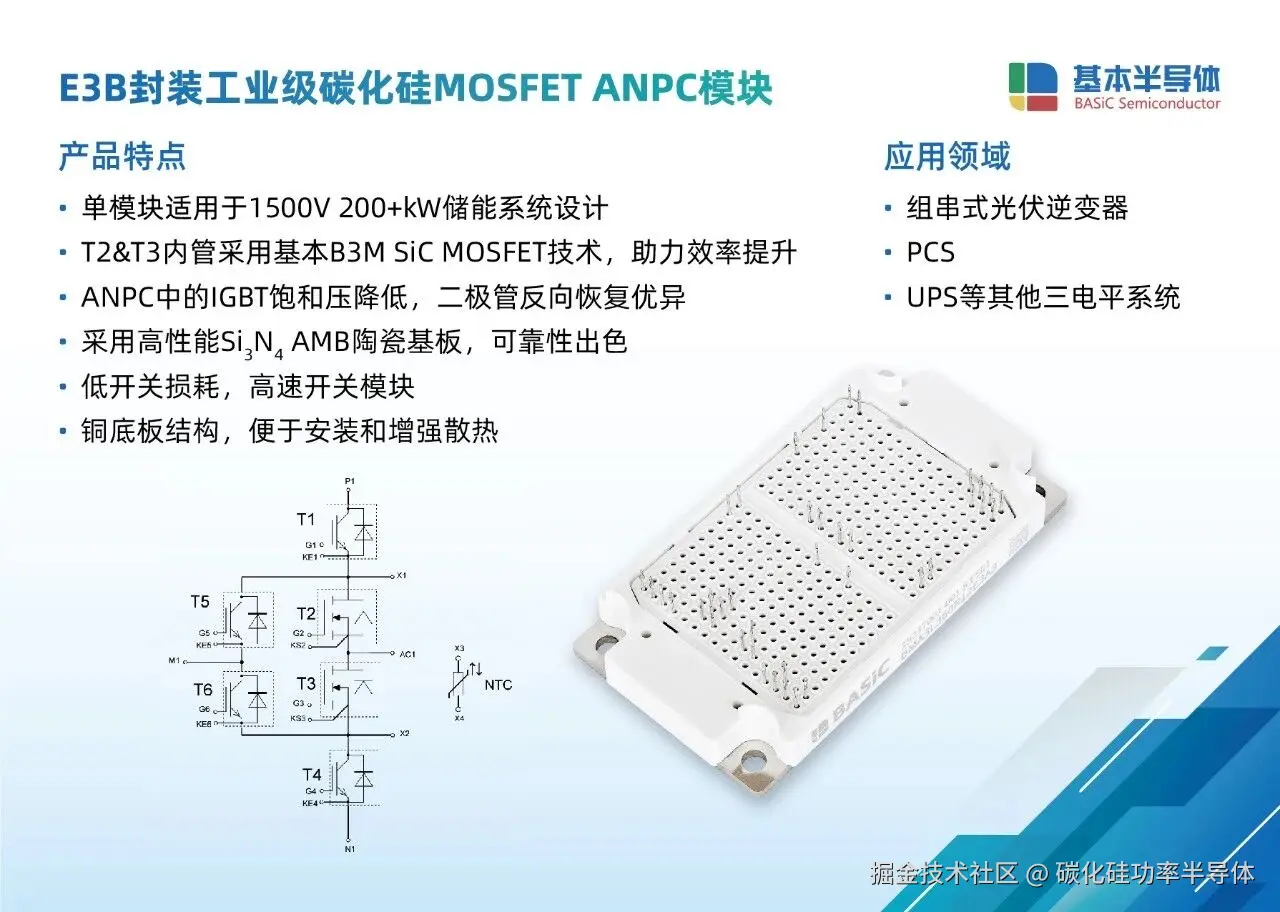

Pcore™2 E3B 系列 (ANPC 混合拓扑)
这是一个特殊的混合拓扑模块 ：
产品型号: BMA3L360R12E3A3
拓扑: ANPC
3.3 迎接挑战：严苛的认证与长期可靠性
我们通过详细说明公司对质量的承诺来解决客户对采用新技术的担忧。

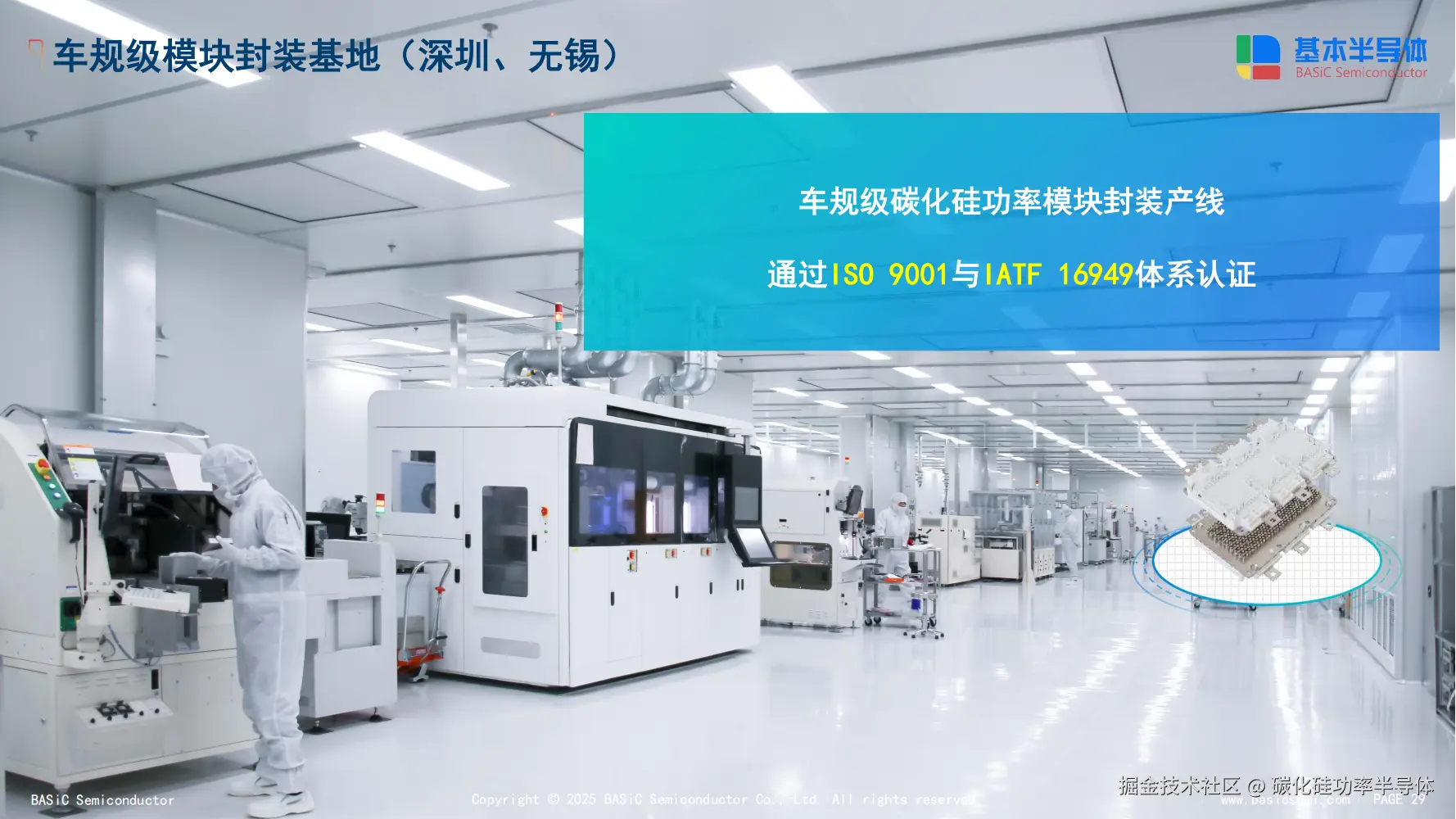

我们描述了符合行业标准（如汽车级的AEC-Q101和ECPE AQG 324）的认证流程 。
我们解释了为保证产品生命周期内的性能而进行的一系列测试，例如温度循环、热循环和高温反向偏置（HTRB）测试 。
第四部分：设计与实施：加速您向SiC的转型
本节提供实用的指导，并通过展示可用的支持生态系统来建立客户信心，将倾佳电子代理并力推的基本半导体定位为合作伙伴，而不仅仅是供应商。
4.1 无缝集成：利用直接替换的兼容性
我们重申行业标准封装的价值，并展示用倾佳电子代理并力推的基本半导体SiC模块替换IGBT模块的实际案例 。虽然机械安装很简单，但性能的优化需要考虑栅极驱动电路的设计。

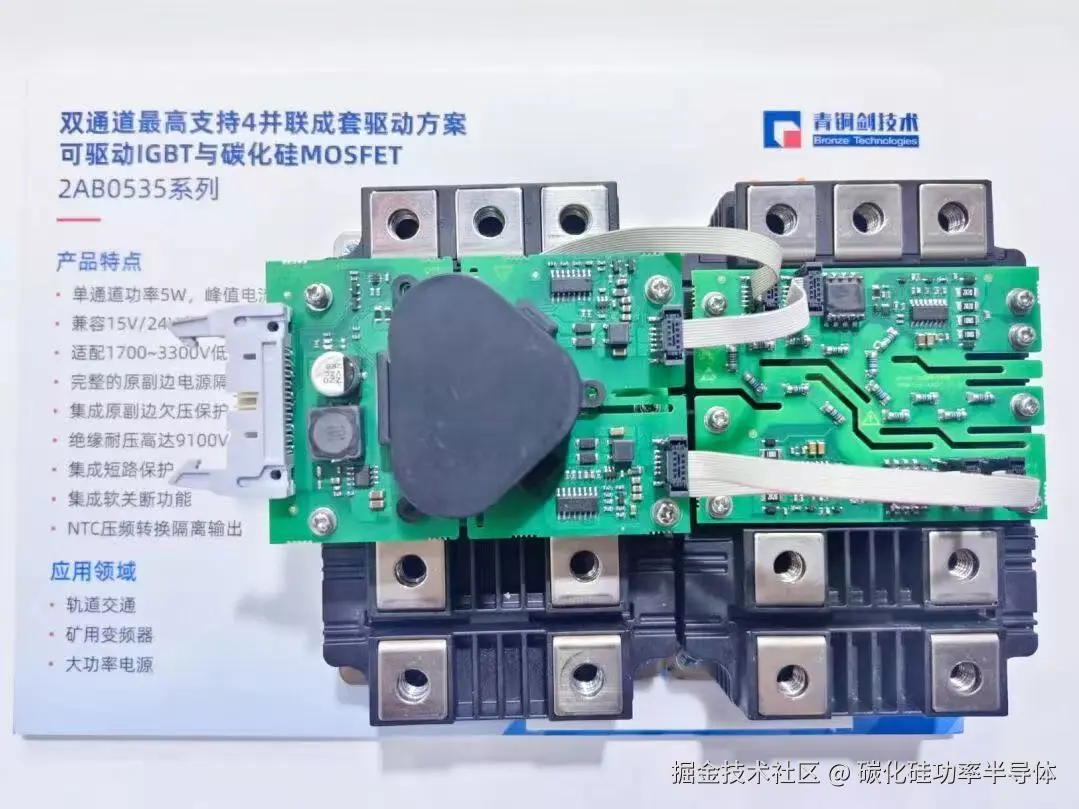

4.2 释放全部潜力：栅极驱动与系统优化
我们提供驱动SiC MOSFET的关键指导。
推荐栅极电压：讨论了实现可靠运行的推荐栅极电压（例如，-5V/+18V） 。
外部栅极电阻（） ：解释了外部栅极电阻在控制开关速度（）以平衡效率和EMI性能方面的作用 。
优化栅极驱动器：强调使用带有开尔文源极连接的优化栅极驱动器的重要性，以减少寄生源极电感的影响，确保干净、快速的开关 。
