相比于传统的标准化设计，数字孪生项目设计要基于不同行业特性、客户需求和品牌基因灵活定制解决方案。将企业VI系统、色彩心理学、行业特色元素及品牌核心文化氛围与价值观融入大屏设计，既能提升客户的亲切感和归属感，又能向访客传递统一的品牌形象。定制设计能够精准对接业务场景，形成长期可持续的数据价值生态，不会因为流行趋势变化影响其核心竞争力。
定制化设计的基本流程可以涵盖为以下四步：
多渠道了解客户→特征元素提取整理→抽象概念故事化→抽象故事转化为具象设计。
我们今天就来介绍一下智慧水利综合智治应用工程，以下内容均来源于 [《数字孪生视觉语言白皮书》](易知微 - 数字孪生仿真渲染引擎与可视化应用 ，感兴趣的朋友可以点击下载完整版。 ）
一、案例背景
在水利行业，大坝安全监测始终是关乎民生和生态安全的重大课题。然而，随着工程规模扩大与监测技术迭代，传统手段已难以应对日益复杂的数据挑战。存在多源异构数据分散管理导致信息割裂、隐蔽工程风险难以通过二维图表直观呈现、人工分析预警滞后延误关键决策等问题。导致传统监测方式在空间定位模糊、数据整合低效的桎梏下，已无法满足现代水利工程对实时性、精准性与协同性的迫切需求。
基于以上背景，空间数字孪生技术成为了破局的核心。数字孪生能够通过三维模型整合多维度数据、动态映射风险轨迹、实时驱动智能预警，以全新的技术路径实现水利行业从“被动响应”到“主动防控”的数字化转型。
二、解决方案
点击查看智慧水利行业解决方案展示(easyv.cloud/solution/ba…)
1.设备安全监测：

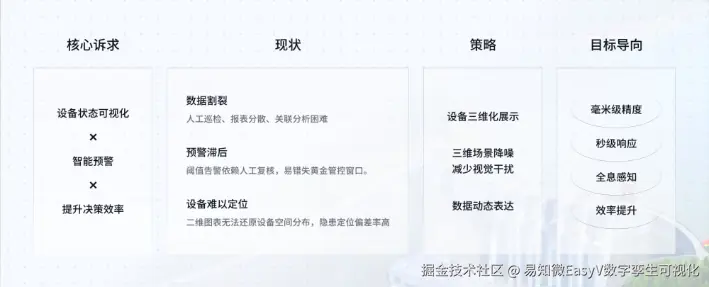

这一模块的构建旨在提升大坝安全管理的实时性、精准性，提升监测效率和决策效率。
1) 传统数据展示方式：
依赖二维图表，分散于多份报告，无法直观定位仪器位置。
2) 可视化设计核心维度：

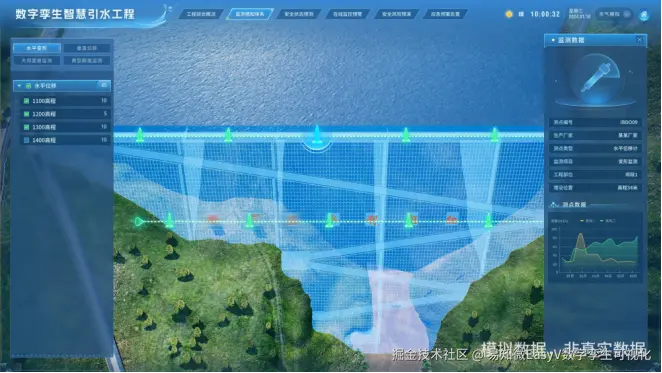

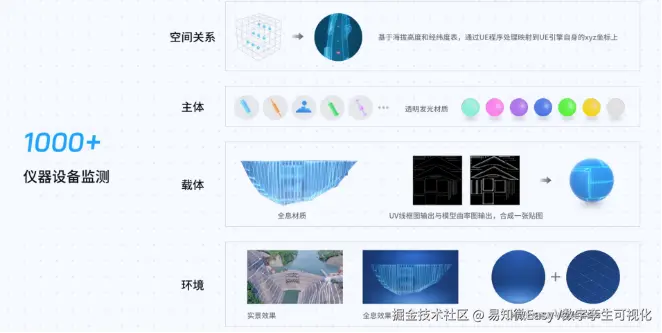

①视觉设计-UI：
- 对场景进行降噪处理，去掉写实场景中不必要的装饰和贴图，使用全息材质以及单一背景；
- 将设备进行三维化体现，在模型中进行空间映射与状态标注传感器位置；
- 融入动态数据表达，根据异常数据进行自动定位，加入模型聚焦、红光脉冲提示等动效设计。
②交互设计-UX：
- 多层级信息架构——从全局态势到单点设备穿透：
基于以上设计策略，不仅可以增强界面信息传达直观性和强交互性，也可以将专业水利数据转化为可感知的空间语言，降低决策认知门槛，更好的辅助相关人员制定科学维护策略，延长大坝生命周期。同时这一设计范式也可向能源、交通等不同基础设施领域延伸复用。
2.横缝变形分析：
横缝通常指大坝结构中横向的接缝或裂缝，这些接缝可能由于温度变化、材料收缩或外部荷载等原因产生。监测这些横缝的状态对于大坝安全至关重要，因为它们可能影响结构的整体稳定性。
1) 传统数据监测方式：
依赖人工巡检与二维报表，难以关联横缝状态与水位、温度等多维环境参数，无法直观的进行历史数据演变过程查看，对于关联的监测设备数据难以直接对比分析。
2) 可视化设计核心维度：

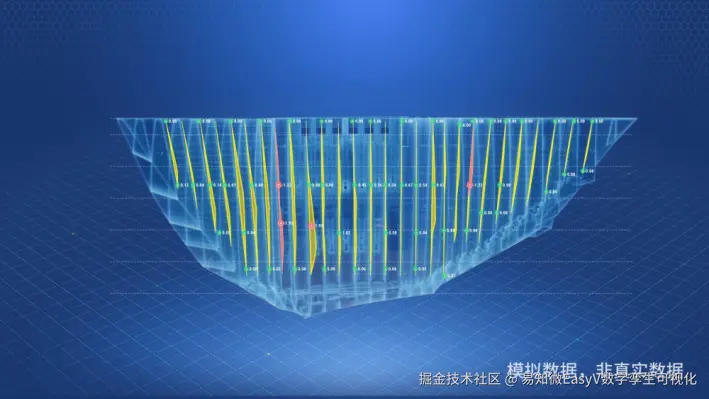

① 将大坝横缝按高程与平面坐标映射至BIM模型，通过半透明高亮的面积色块直观标注横缝分布；
② 基于横缝开合度、错动位移等参数，设计动态色阶（正值：黄色，负值：红色），色块面积代表开合数值大小，面积大的地方则表示扩张或者收缩程度较大，实时渲染于三维模型表面；
③ 考虑数据边界，开合数值大小可通过比例尺自定义夸张系数；
④ 将监测设备点位通过高程映射到模型表面，通过不同颜色映射不同的设备状态（绿色-正常，红色-异常），方便用户快速定位到监测值异常区域，进行检修或维护；
⑤ 点击设备可直接查看该设备历史数据，便于结合场景进行对比分析。
横缝微小变形（毫米级）的可视化表达难题，结合“比例夸张+细节放大镜”双模式设计，兼顾全局态势与微观精度。
3.谷幅监测：
谷幅监测是大坝安全评估的关键指标，指大坝两侧山谷在蓄水、地震等外力作用下的水平位移变化。
1) 传统数据监测方式：
依赖数值报表与二维曲线图，无法直观反映位移方向与坝体结构变形的空间关系，缺乏空间关联性。同时实时性不足，人工分析滞后，难以及时预警潜在风险。

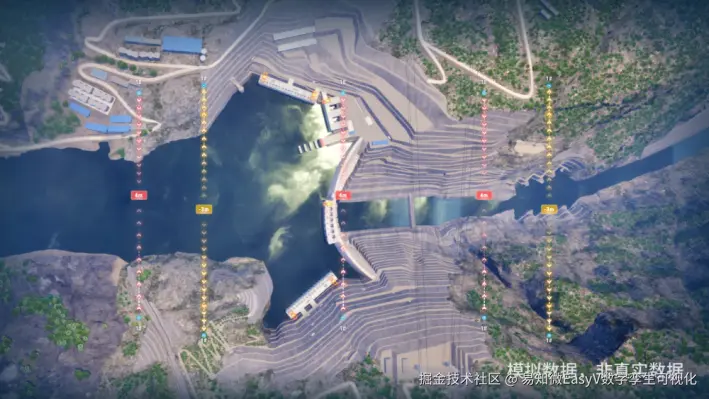

2) 可视化设计核心维度： 通过箭头方向、速度、颜色复合设计，将抽象位移数据转化为可交互的空间语义符号。
① 方向： 箭头指向=变形方向（山谷内缩→箭头朝内，外扩→箭头朝外）；
② 速度： 箭头流动速度与位移速度正比；
③ 颜色： 黄色-外扩，红色-内缩；
4.垂直位移：
1) 传统数据监测方式：
难以直观展示位移数据的空间分布，各图表之间对比需频繁切换，步骤繁琐，且方向感知弱，风险等级判断依赖经验。
2) 可视化设计核心维度： 空间、数据一体化映射。

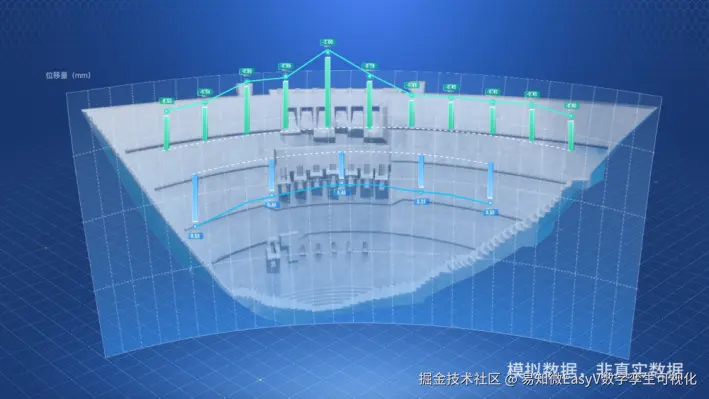

① 方向语义：
- 向上柱体（↑）： 抬升位移，绿色渐变；
- 向下柱体（↓）： 沉降位移，蓝色渐变。
② 高度编码： 柱体高度 = 位移绝对值 × 缩放系数（如1mm位移→模型高度缩放100单位，如：用户数据示例中1.59mm可映射为159单位）；
③ 动态标注： 柱顶浮动标签显示实时数据（如-1.29mm绿底文字，+1.29mm蓝底文字）。
点击查看智慧水利行业解决方案展示(EasyV数字孪生流域解决方案 | 智慧水利平台建设 | 低代码数字孪生视化)
三、建设成果
-
从抽象数字到空间直觉： 柱状图将位移数值转化为视觉可测量的高度差，降低专业认知门槛；
-
从单点分析到全局洞察： 通过柱体集群分布，快速识别位移传播路径与诱因关联性；
-
从被动响应到主动干预： 实时柱体变化驱动自动化巡检工单，实现“监测-预警-处置”闭环管理。
