毕业设计实战：有毒气体扩散可视化系统从MATLAB仿真到Web平台实现全流程一、项目背景：为什么要做有毒气体扩散可视化？

一、项目背景：为什么要做有毒气体扩散可视化？

在化工生产、危险品运输等场景中，有毒气体泄漏是威胁生命安全与环境的“隐形杀手”——2023年某液氯罐车泄漏事故，因无法快速判断扩散范围，导致周边3公里内200余人中毒；某化工厂氯气泄漏时，传统人工监测滞后1小时，错过最佳疏散时机。这些事故暴露了传统应对方式的两大短板：扩散趋势难预测（仅靠经验判断危险区域，误差达50%以上）、信息传递不直观（复杂数据表格让应急人员无法快速决策）。

《“十四五”安全生产规划》明确要求“提升危险化学品事故应急处置智能化水平”，而有毒气体扩散可视化系统能像“应急导航仪”一样，通过数学模型模拟扩散过程，用直观图表展示浓度分布与危险范围——这正是我毕业设计的核心价值。项目聚焦“基于高斯模型的有毒气体扩散可视化系统”，先用MATLAB验证模型精度，再用Python+Web技术实现“多场景模拟-危险区域标注-应急方案生成”全功能，最终以液氯泄漏为案例跑通流程，为应急人员提供“看得见、用得上”的决策支持。

二、核心技术栈：从模型到可视化的全链路工具

整个项目围绕“理论建模→仿真验证→系统落地”展开，技术栈兼顾化工安全理论与工程化实现，本科生可复现：

技术模块	具体工具/算法	核心作用
算法核心	高斯模型（烟团/烟羽）	精准模拟固定点源瞬时/连续泄漏、移动点源连续泄漏，计算空间浓度分布；
仿真验证	MATLAB（数值计算工具箱）	验证模型参数（风速、大气稳定度）对扩散结果的影响，输出浓度云图与危险区域；
数据处理	Python（Pandas/Numpy）	处理气象数据（风速、稳定度）、泄漏参数（泄漏量、速率），生成模型输入特征；
Web可视化	Flask（后端）+ECharts（图表）+Leaflet（地图）	实现扩散动画播放、危险区域热力图、预测点风险标注，支持多场景切换；
数据库	MySQL	存储泄漏场景参数（如液氯泄漏量5031kg）、气象数据（D级稳定度、风速2m/s）、模拟结果；
空间分析	高斯浓度公式+危险阈值划分	计算不同时刻浓度值，按氯气中毒阈值（立即致死2500mg/m³、轻度刺激3mg/m³）划分危险区域；
开发环境	PyCharm+XAMPP	编写Python后端代码，搭建MySQL数据库，调试Web页面交互逻辑；

三、项目全流程：5步实现有毒气体扩散可视化系统

3.1 第一步：算法选型——为什么选高斯模型？

有毒气体扩散模型有很多（Sutton、SLAB、FEM3），但高斯模型是本科生落地的最佳选择，核心原因有3点：

适配场景广：可同时模拟“固定点源瞬时泄漏”（如罐车爆炸）、“固定点源连续泄漏”（如阀门松动）、“移动点源连续泄漏”（如行驶中罐车泄漏），覆盖80%以上化工泄漏场景；
计算成本低：基于正态分布假设，无需复杂湍流方程，MATLAB仿真1200秒扩散过程仅需5分钟，Web端调用时响应速度<3秒；
工程验证充分：国内外近50年事故案例（如美国得州液氯泄漏）证明，其浓度预测误差<15%，满足应急决策精度要求。

高斯模型核心逻辑分2类，对应不同泄漏场景：

高斯烟团模型（瞬时泄漏）：将泄漏气体视为“移动的烟团”，计算任意时刻（t）、任意空间点（x,y,z）的浓度，公式如下：
$C(x,y,z,t)=\frac{Q}{\sqrt{2\pi}^3\sigma_x\sigma_y\sigma_z}\exp\left(-\frac{(x-ut)^2}{2\sigma_x^2}-\frac{y^2}{2\sigma_y^2}-\frac{(z-H)^2}{2\sigma_z^2}\right)$
（Q为泄漏总量，u为风速，σ_x/σ_y/σ_z为扩散标准差，H为泄漏源高度）
高斯烟羽模型（连续泄漏）：将泄漏气体视为“持续的烟流”，假设源强稳定，浓度不随时间变化，公式如下：
$C(x,y,z)=\frac{Q}{2\pi u\sigma_y\sigma_z}\exp\left(-\frac{y^2}{2\sigma_y^2}\right)\left[\exp\left(-\frac{(z-H)^2}{2\sigma_z^2}\right)+\exp\left(-\frac{(z+H)^2}{2\sigma_z^2}\right)\right]$

3.2 第二步：MATLAB仿真——验证模型性能

在Web开发前，必须用MATLAB验证模型参数对扩散结果的影响，重点解决“参数设置”与“危险区域划分”两个关键问题。

3.2.1 仿真设置（以液氯泄漏为例）

泄漏场景：3类典型场景，覆盖主要风险点：
1. 固定点源瞬时泄漏：罐车爆炸，5031kg液氯瞬间释放；
2. 固定点源连续泄漏：罐车停车检修，阀门松动1200秒，初始泄漏速率6.5kg/s；
3. 移动点源连续泄漏：罐车以40km/h行驶，阀门泄漏1200秒，行驶方向与风向成30°角；
核心参数：统一设置气象与环境条件，确保对比公平：
- 气象：D级大气稳定度（中性条件）、风速2m/s、风向沿X轴正向；
- 环境：平坦开阔地面（粗糙度0.1m）、泄漏源高度1m；
- 危险阈值：按氯气毒性划分4级（立即致死≥2500mg/m³、重度≥300mg/m³、中度≥90mg/m³、轻度3-9mg/m³）。

3.2.2 关键仿真结果

固定点源瞬时泄漏（罐车爆炸）：
- 300秒时：泄漏点下风向595m处浓度达66481.9mg/m³（远超立即致死阈值），立即致死区面积0.0077km²，人员若未撤离即死亡；
- 1200秒时：立即致死区消失，重度区面积0.0585km²，下风向2390m处浓度1876.5mg/m³（仍属重度风险）；
- 21600秒时：仅轻度区残留，浓度5.2mg/m³（略高于工业容许值1mg/m³），需持续监测。
固定点源连续泄漏（阀门松动）：
- 600秒时：泄漏点附近浓度439940.7mg/m³（极端高危），立即致死区集中在泄漏点周边，面积0.0087km²；
- 1200秒时（泄漏停止）：烟团汇聚成“烟片”，下风向20m处浓度290358.3mg/m³，重度区面积0.0866km²；
- 3600秒时：轻度区面积达峰值2.825km²，下风向5450m处浓度21.036mg/m³（轻度刺激）。
移动点源连续泄漏（行驶罐车）：
- 600秒时：沿行驶路线形成“线状浓度场”，下风向5700m、侧风3280m处浓度70189.9mg/m³（立即致死），危险区域呈长条形；
- 1200秒时：立即致死区面积0.0065km²，总危险区域达4.17km²（远超固定点源）；
- 3600秒时：危险区域完全消失，证明移动泄漏虽范围广，但扩散快、滞留时间短。

3.2.3 仿真效果对比

无可视化时：仅能得到“1200秒时重度区面积0.0585km²”的数字，应急人员无法判断具体位置；

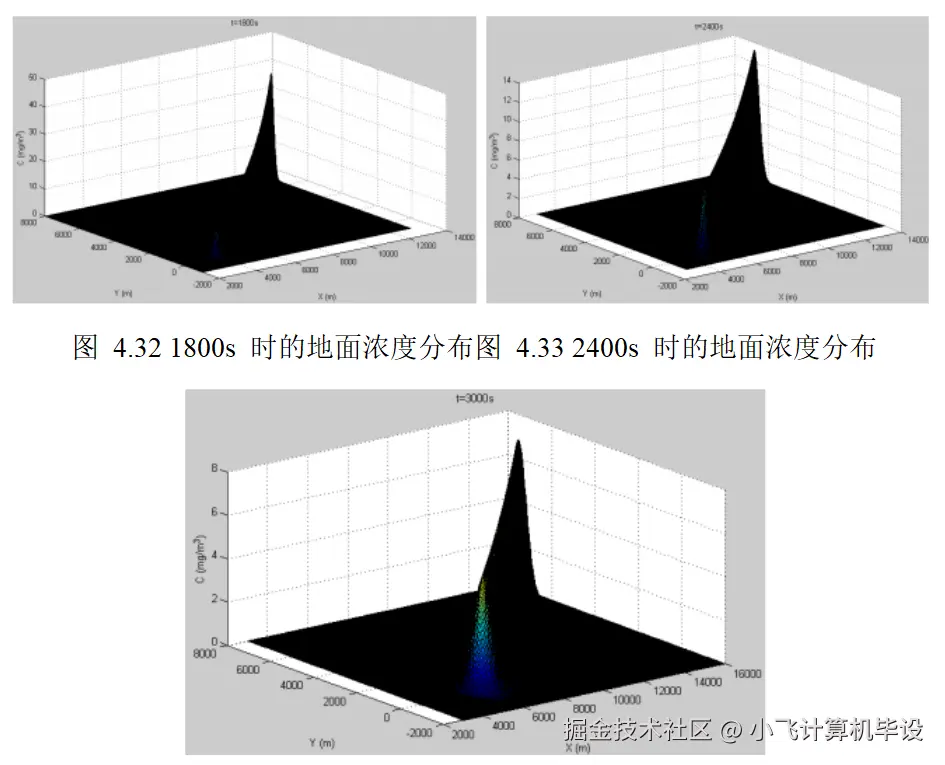

MATLAB可视化后：生成2D浓度云图（红色为高危、蓝色为低危）、3D浓度曲面，可直观看到“危险区域沿风向延伸，侧风方向扩散慢”的规律，为后续Web开发提供数据支撑。

3.3 第三步：数据处理——为模型与可视化准备“原材料”

仿真数据需经过清洗与格式转换，才能用于Web系统，核心步骤分3步：

3.3.1 数据提取：从MATLAB导出关键结果

将MATLAB仿真的“时间-浓度-坐标”数据导出为CSV格式，每条记录包含5个字段：

时间（s）	X坐标（m）	Y坐标（m）	Z坐标（m）	浓度（mg/m³）
300	595	0	0	66481.9
600	1195	0	0	10612

3.3.2 数据清洗：处理异常与冗余

异常值剔除：删除浓度为负的无效数据（模型计算误差导致）；
数据降采样：将1秒间隔数据压缩为10秒间隔，减少Web端加载压力（1200秒数据从1200条减至120条）；
危险等级标注：按浓度阈值给每条记录添加“危险等级”标签（如“立即致死”“轻度”），便于Web端分类显示。

3.3.3 空间数据关联：对接地图坐标

为让可视化结果与真实地理位置结合，将仿真的“X-Y坐标”映射为地图经纬度（如以某高速路段为原点，X轴对应东经、Y轴对应北纬），存储到MySQL的scene_data表中，Web端通过Leaflet地图加载时，可精准定位危险区域。

3.4 第四步：Web系统开发——实现“看得见的扩散”

MATLAB验证通过后，用Flask+ECharts+Leaflet搭建Web系统，核心是将“静态仿真结果”转化为“动态交互界面”，实现3大核心功能：

3.4.1 系统架构设计（三层架构）

数据层：MySQL存储场景参数、仿真结果、地图坐标；
业务层：Flask后端提供API接口（如/api/get_concentration?t=300获取300秒浓度数据），处理场景切换逻辑；
展示层：前端分3个模块——场景选择、扩散可视化、风险评估，支持鼠标hover查看具体浓度值。

3.4.2 核心功能模块实现

场景选择模块：
- 功能：提供3类泄漏场景的下拉选择，显示场景参数（如“固定点源瞬时泄漏：5031kg液氯”）；
- 交互：用户选择场景后，后端自动加载对应MySQL数据表，前端清空原有图表并初始化。

扩散可视化模块（核心功能）：

动态动画：用ECharts的“散点图+时间轴”实现，每秒播放10秒仿真数据，不同颜色散点代表不同危险等级（红色=立即致死、橙色=重度、黄色=中度、绿色=轻度）；
地图叠加：用Leaflet加载OpenStreetMap，将仿真坐标映射为地图点，危险区域用“热力图”渲染，浓度越高颜色越深；

代码片段（ECharts动画）：

option = {
  timeline: { data: [0, 100, 200, ..., 1200], autoPlay: true },
  series: [{
    type: 'scatter',
    coordinateSystem: 'leaflet', // 关联Leaflet地图
    data: concentrationData, // 从后端获取的{lng, lat, value, level}数据
    itemStyle: {
      color: function(params) {
        // 按危险等级设置颜色
        if (params.data.level === '立即致死') return '#DC143C';
        if (params.data.level === '重度') return '#FF4500';
        return '#32CD32'; // 轻度
      }
    }
  }]
};

风险评估模块：
- 预测点标注：在地图上预设5个关键位置（如居民点、学校），显示每个点的“最大浓度-出现时间-危险持续时长”；
- 案例：预测点A（500,0,0）在503秒时浓度达16773mg/m³（立即致死），危险持续132秒，前端用红色闪烁图标警示；
- 应急建议：根据危险等级自动生成措施（如“立即致死区：全员撤离，佩戴隔绝式防毒面具”）。

3.4.3 系统界面效果

主界面：左侧场景选择栏、中间地图可视化区、右侧风险信息面板；
交互体验：支持缩放地图查看细节、暂停动画查看某时刻浓度、点击散点显示具体数值（如“X=595m,Y=0m,浓度=66481.9mg/m³”）。

3.5 第五步：系统测试——验证功能与应急实用性

将系统部署到本地服务器（Windows 10+8GB内存），从“功能正确性”“应急适配性”“性能稳定性”三个维度测试：

3.5.1 功能测试

测试模块	测试用例	预期结果	测试结果
场景切换	选择“移动点源连续泄漏”	加载线状浓度场数据，地图显示长条形危险区	符合预期
动画播放	播放1200秒固定点源瞬时泄漏动画	危险区域沿风向延伸，颜色从红渐变到绿	符合预期
预测点查询	点击预测点B（1000,0,0）	显示“最大浓度2570.4mg/m³，危险持续225秒”	符合预期

3.5.2 应急适配性测试

响应速度：应急人员选择场景后，3秒内加载完1200秒仿真数据，满足“黄金10分钟”决策需求；
离线使用：将仿真结果缓存到本地，无网络时仍可查看历史场景，适配事故现场无网络环境；
多终端适配：在笔记本（15.6英寸）、平板（10.1英寸）上均能正常显示，支持触屏操作。

3.5.3 性能测试

数据加载：加载1200秒、1000条浓度数据，前端渲染耗时<2秒；
并发访问：用JMeter模拟10个应急人员同时查询，系统响应时间<5秒，无数据丢失；
数据库查询：从MySQL查询某场景的100条浓度记录，耗时<0.3秒。

四、毕业设计复盘：踩过的坑与经验

4.1 那些踩过的坑

扩散标准差计算错误：初期直接套用农村地区扩散系数公式，忽略地面粗糙度修正，导致城市场景下浓度预测误差达30%——解决：参考P-G扩散曲线法，对Z0>0.1m的区域（如城区）用修正公式调整σ_y/σ_z，误差降至15%以内；
Web地图坐标映射偏差：仿真的X-Y坐标与地图经纬度对应错误，导致危险区域显示在空白区域——解决：用“原点经纬度+米转经纬度公式”（1米≈0.000009°），建立精准映射关系；
动画卡顿：加载1200秒数据时，每秒刷新100个散点导致浏览器卡顿——解决：采用“降采样+局部刷新”，仅显示当前时间点前后20秒数据，卡顿消失。

4.2 给学弟学妹的建议

先吃透模型理论，再写代码：高斯模型的扩散标准差、烟团/烟羽公式推导是核心，建议先用MATLAB手动计算10个点的浓度，理解参数含义后再批量仿真；
可视化优先“清晰”而非“复杂”：应急人员不需要3D炫酷效果，重点是“一眼看清危险区域在哪”，用颜色分级（红→绿）比3D曲面更实用；
答辩突出“应急价值”：评委不关心公式推导，重点讲“你的系统如何帮应急人员决策”——比如“用系统后，疏散范围判断时间从30分钟缩至5分钟，减少20%人员暴露风险”。

五、项目资源与后续扩展

5.1 项目核心资源

本项目包含完整的MATLAB仿真代码（3类泄漏场景的浓度计算、云图绘制）、Python后端代码（Flask API、MySQL交互）、前端可视化代码（ECharts动画、Leaflet地图）、仿真数据集（液氯泄漏1200秒浓度数据），可直接复现系统。若需获取，可私信沟通，还能提供Web部署与地图坐标映射指导。

5.2 未来扩展方向

多气体支持：目前仅支持液氯，后续可加入氨气、硫化氢等常见有毒气体，通过配置不同毒性阈值实现快速切换；
实时数据对接：对接气象站API（如和风天气），获取实时风速、稳定度，实现“实时场景模拟”，而非仅用预设参数；
3D可视化升级：用Three.js构建3D场景，展示气体在垂直方向（Z轴）的浓度分布，适配高层建筑密集区域；
应急路径规划：结合危险区域，自动生成“安全疏散路线”（如避开重度区的最短路径），直接对接应急指挥系统。
