一、简介
上海韬放电子研发的25通道阻抗测量模块可以测量25通道的阻抗值，测量阻抗的范围是 10K~1G欧姆范围；测量方式低频直流；测量频率10Hz；
二、实现方式
1、采取分级电阻，测量电流时采用2档；第一档1100nA；第二档100nA10uA；采用单片机进行控制25通道的档位选择；第一档的电流精度在±0.1nA，第二档的精度在±10nA以内；
2、采样速度暂定每秒10帧；
3、采样电路有25个通道，每个通道可以独立加电压0-5V来控制（编程输入），控制电压精度保证在±0.1V以内，并独立输出通道测试电流，电流输出无限制，根据测试时间可以保证连续输出（输出电流要能显示，USB电脑读取）；

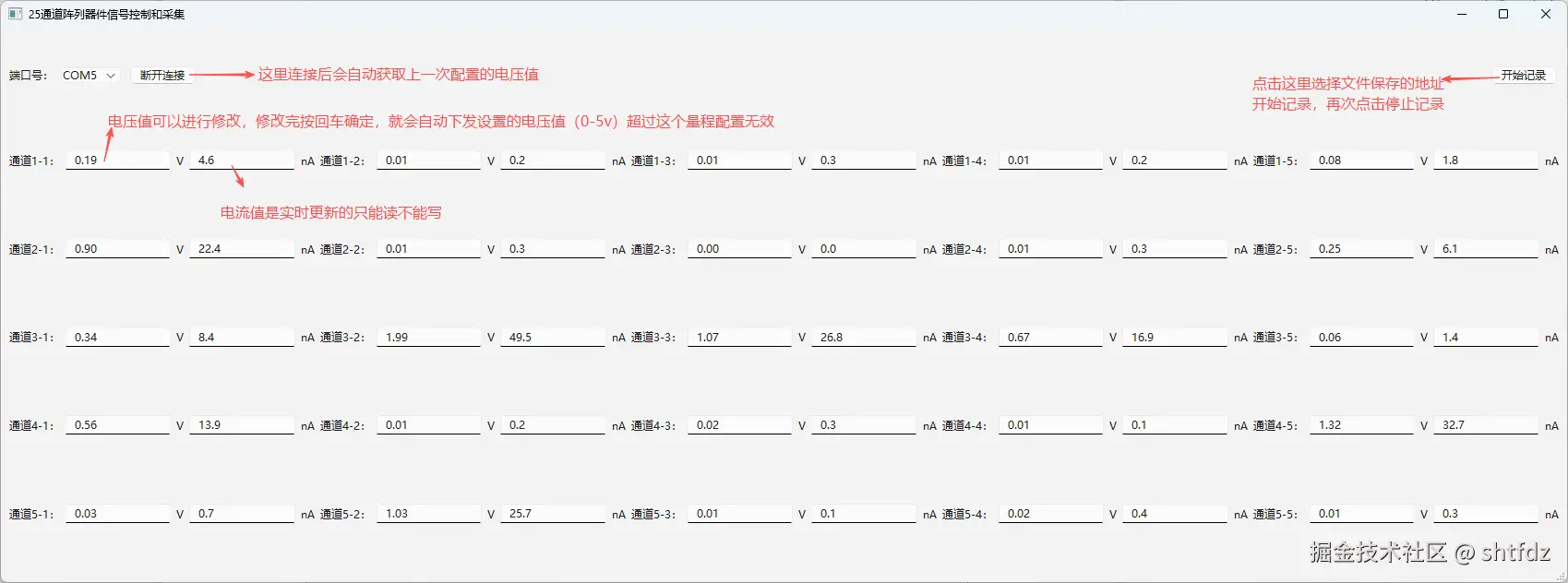

4、上位机交互界面，可以配置每个通道的输出电压，实时显示电流值；且可以保存实验室数据成svc格式文件
三、核心元器件
单片机：stm32F103RCT6
参考电压芯片：REF5025AIDR
DAC芯片：DAC128S085CIMTX/NOPB 多个
ADC芯片：ADS1256IDBR 多个
继电器：HFD4/5-SR 25个
四、核心硬件方法
1、通过DAC输出电压，同向放大2倍至5V；
2、采用高边差分采样电流值；
3、根据电流大小，切换20K和2M的采样电阻；
上海韬放电子提供专业的电路模块设计、电路板设计、电路板开发、电路硬件开发设计；
