一、 简介
上海韬放电子提供的AI远程拍照抄表器是一种利用图像采集与智能识别技术实现自动抄录仪表数据的现代化解决方案， 主要用于替代传统的人工抄表模式， 广泛应用于水表、 电表、 燃气表、 热量表等民用及工业计量仪表的数据采集场景。 其核心技术是：
-
图像采集： 通过在仪表附近安装高清摄像头（或集成摄像头的智能终端） ， 定期对仪表表盘（如机械指针、 数字滚轮、 电子显示屏等） 进行拍照或视频录制， 获取包含读数信息的图像数据。
-
智能识别： 利用计算机视觉（CV） 、 深度学习等算法， 对采集的图像进行处理（如去模糊、 校正角度、 分割区域） ， 清晰识别表盘上的数字、 指针位置等关键信息，将图像数据转化为可读取的数字数据。
-
数据传输与管理： 识别后的读数通过无线网络（如 4G/5G、 LoRa、 NB-IoT） 上传至
云端平台或管理系统， 实现数据的自动统计、 分析、 异常预警（如欠费、 表具故障）等功能。
二、 产品特点
1、投入成本低、使用各类型水表、抄表效率高
2、易使用、易维护、无需停水布线
3、移动、联通、电信三大运营商加持，广覆盖、多连接、低功耗
4、数据使用率高，促进节水技术
三、电气参数
| 处理器芯片 | ASR1602 Cortex-R5 | ||
|---|---|---|---|
| 网络类型 | 4G Cat.1 | 4G 接收灵敏度 | -104dBm |
| 支持运营商 | 移动、联通、电信 | 电压输入范围 | 3.8~4.2V |
| SIM卡类型 | Nano卡 | 脉冲电流 | 300mA |
| 摄像头 | 30万像素 | 工作平均电流 | 50mA |
| 4G 发射功率 | 23db | 待机功耗 | 2uA |
四、适配类型
| 系列 | 小口径 | 大口径 |
|---|---|---|
| 使用口径 | DN15-50 | DN50-300 |
| 防护等级 | IP68 | IP68 |
| 电池 | 4节5号电池 | 4节5号电池 |
| 更换电池 | 现场更换 | 现场 |

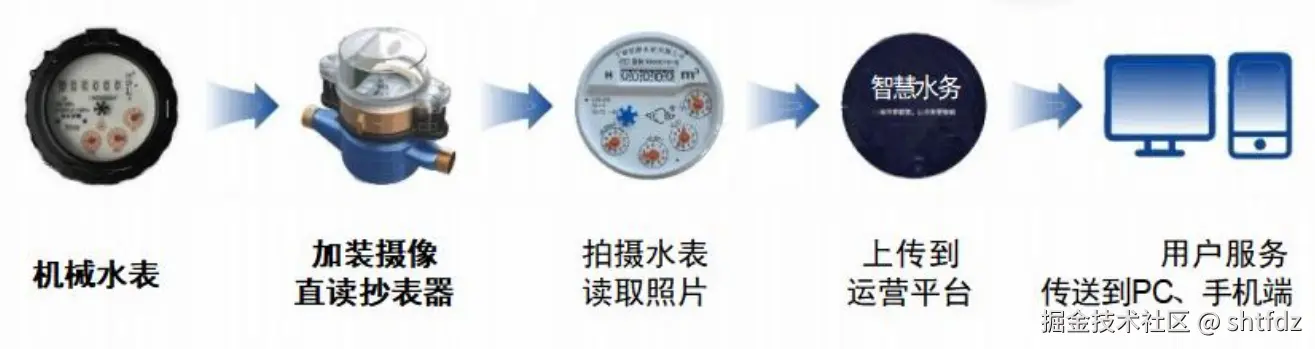

五、升级方案
本方案来自上海韬放电子；上海韬放电子提供专业的电路板设计、电路板开发、电路设计等硬件设计 官网：www.tfmcu.com
