毕业设计实战：基于AlexNet的人脸表情识别系统（从数据处理到模型优化全流程）

一、项目背景：为什么要做人脸表情识别系统？

在人机交互飞速发展的今天，机器人不仅需要“听懂”人类语言，更需要“读懂”人类情感——据心理学研究，人类55%的情感传递依赖面部表情，远超语言（7%）和肢体动作（38%）。但传统表情识别存在两大核心痛点：

• 特征提取难：早期依赖Gabor变换、支持向量机等方法，无法有效捕捉面部细微特征（如皱眉、嘴角弧度），复杂场景下准确率不足60%；
• 模型适配差：通用CNN模型（如LeNet）对小尺寸表情图像（48×48像素）适配性低，且易受光照、姿态变化影响，泛化能力弱。

我的毕业设计选择AlexNet架构+FER2013数据集破解这些问题：AlexNet作为2012年ILSVRC冠军模型，擅长从低分辨率图像中提取多层特征；同时结合数据增强、Dropout正则化、BatchNormalization等技术，最终实现57.65%的表情分类准确率（FER2013数据集基线准确率约50%），可直接用于智能客服情绪分析、心理健康监测等场景。

二、核心技术栈：从算法理论到工程落地全链路

系统围绕“数据预处理→模型搭建→训练优化→结果验证”展开，技术栈兼顾深度学习理论与Python实践，本科生可复现：

技术模块	具体工具/算法	核心作用
表情识别核心	AlexNet（改进版）	实现7类表情（愤怒/厌恶/恐惧/开心/伤心/惊讶/中性）分类，含3层卷积+2层全连接；
数据处理	Python（Pandas+OpenCV+PIL）	解析FER2013的CSV数据，转换为48×48灰度图，完成归一化与增强；
模型训练	Keras+TensorFlow backend	搭建AlexNet网络，用SGD优化器+交叉熵损失函数训练，支持学习率动态调整；
性能评估	混淆矩阵+ROC曲线+Loss曲线	验证模型准确率、过拟合程度，对比训练集与验证集效果；
开发环境	Anaconda+Jupyter Notebook	管理Python库依赖（如Keras 2.4.3、NumPy 1.19.5），实时调试代码；
扩展方案	VGG/ResNet/GoogLeNet	提供模型改进方向，适配更大尺寸图像与更多表情类别；

三、项目全流程：5步实现人脸表情识别系统

3.1 第一步：数据准备——破解FER2013数据集

FER2013是表情识别领域的经典数据集，但数据以CSV格式存储（非图片），需先完成“数据解析→格式转换→增强优化”三步处理：

3.1.1 数据集解析（FER2013核心信息）

• 数据规模：共35887条样本，按用途分为训练集（28709条）、验证集（3589条）、测试集（3589条）；
• 数据格式：每条样本含“表情标签（0-6）”和“48×48像素灰度值字符串”，需将字符串解析为二维图像矩阵；
• 表情映射：0=愤怒、1=厌恶、2=恐惧、3=开心、4=伤心、5=惊讶、6=中性（其中“厌恶”样本最少，仅547条，易导致类别不平衡）。

3.1.2 CSV转图像（关键代码实现）

FER2013的CSV文件中，像素数据以空格分隔的字符串存储，需用Python将其转换为可训练的图像格式：

import csv
import os
import numpy as np
from PIL import Image

# 1. 分割训练/验证/测试集CSV
database_path = r'D:\input\fer2013'
csv_file = os.path.join(database_path, 'fer2013.csv')
train_csv = r'.\datasets\train.csv'
val_csv = r'.\datasets\val.csv'
test_csv = r'.\datasets\test.csv'

with open(csv_file) as f:
    csvr = csv.reader(f)
    header = next(csvr)
    rows = [row for row in csvr]
    # 按最后一列（用途标签）分割数据
    trn = [row[:-1] for row in rows if row[-1] == 'Training']
    val = [row[:-1] for row in rows if row[-1] == 'PublicTest']
    tst = [row[:-1] for row in rows if row[-1] == 'PrivateTest']
    # 写入新CSV文件
    csv.writer(open(train_csv, 'w+'), lineterminator='\n').writerows([header[:-1]] + trn)
    csv.writer(open(val_csv, 'w+'), lineterminator='\n').writerows([header[:-1]] + val)
    csv.writer(open(test_csv, 'w+'), lineterminator='\n').writerows([header[:-1]] + tst)

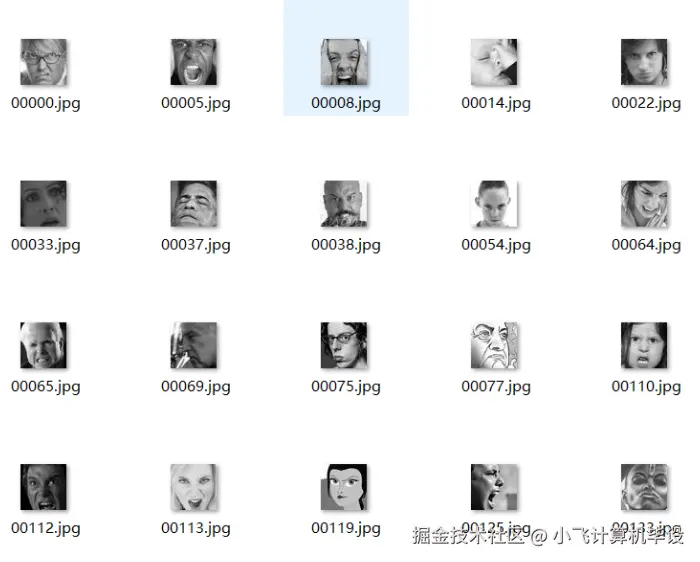

# 2. CSV转48×48灰度图
def csv2image(csv_path, save_path):
    if not os.path.exists(save_path):
        os.makedirs(save_path)
    with open(csv_path) as f:
        csvr = csv.reader(f)
        header = next(csvr)
        for i, (label, pixel) in enumerate(csvr):
            # 解析像素字符串为48×48矩阵
            pixel_mat = np.asarray([float(p) for p in pixel.split()]).reshape(48, 48)
            # 按表情标签创建子文件夹（0-6）
            subfolder = os.path.join(save_path, label)
            if not os.path.exists(subfolder):
                os.makedirs(subfolder)
            # 保存为灰度图（'L'模式）
            img = Image.fromarray(pixel_mat).convert('L')
            img.save(os.path.join(subfolder, f'{i:05d}.jpg'))

# 执行转换
csv2image(train_csv, r'.\datasets\train')
csv2image(val_csv, r'.\datasets\val')
csv2image(test_csv, r'.\datasets\test')

3.1.3 数据增强（缓解过拟合关键步骤）

FER2013样本量有限，需通过4种增强策略提升模型泛化性：

• 像素归一化：将像素值从[0,255]缩放至[0,1]，公式：pixel = pixel / 255.0；
• 水平翻转：随机翻转图像（概率0.5），模拟不同拍摄角度；
• 剪切变换：随机剪切图像10%区域，增强局部特征鲁棒性；
• 亮度调整：在±15%范围内随机调整亮度，应对光照变化。

增强代码（Keras ImageDataGenerator实现）：

from keras.preprocessing.image import ImageDataGenerator

# 训练集增强（含数据扩充）
train_datagen = ImageDataGenerator(
    rescale=1./255,          # 归一化
    shear_range=0.2,         # 剪切变换
    zoom_range=0.2,          # 缩放变换
    horizontal_flip=True     # 水平翻转
)
# 验证集/测试集仅归一化（避免数据泄露）
val_test_datagen = ImageDataGenerator(rescale=1./255)

# 加载图像数据（按文件夹自动分类）
train_generator = train_datagen.flow_from_directory(
    r'.\datasets\train',
    target_size=(48, 48),    # 统一尺寸48×48
    batch_size=128,          # 批次大小
    color_mode='grayscale',  # 灰度图（1通道）
    class_mode='categorical' # 多分类（7类）
)

3.2 第二步：模型搭建——改进版AlexNet网络

原始AlexNet用于224×224彩色图像分类，需针对48×48灰度图做3处关键改进，核心结构为“3层卷积+3层池化+2层全连接+BN层+Dropout”：

3.2.1 网络结构设计（Keras实现）

from keras.models import Sequential
from keras.layers import Conv2D, MaxPool2D, Flatten, Dense, Dropout, BatchNormalization

# 输入尺寸：48×48灰度图（1通道）
input_shape = (48, 48, 1)
num_classes = 7  # 7类表情

# 搭建改进版AlexNet
model = Sequential()
# 卷积层1：32个1×1卷积核（降维）→ 32个5×5卷积核（特征提取）→ 最大池化（3×3，步长2）
model.add(Conv2D(32, kernel_size=(1,1), activation='relu',
                 kernel_initializer='he_normal', input_shape=input_shape))
model.add(Conv2D(32, kernel_size=(5,5), activation='relu', padding='same'))
model.add(MaxPool2D(pool_size=(3,3), strides=2))

# 卷积层2：32个4×4卷积核 → 最大池化（3×3，步长2）
model.add(Conv2D(32, kernel_size=(4,4), activation='relu', padding='same'))
model.add(MaxPool2D(pool_size=(3,3), strides=2))

# 卷积层3：64个5×5卷积核 → 最大池化（3×3，步长2）
model.add(Conv2D(64, kernel_size=(5,5), activation='relu', padding='same'))
model.add(MaxPool2D(pool_size=(3,3), strides=2))

# 全连接层1：2048神经元 → Dropout（0.5）
model.add(Flatten())  # 展平特征图（从二维转为一维）
model.add(Dense(2048, activation='relu'))
model.add(Dropout(0.5))  # 随机丢弃50%神经元，缓解过拟合

# 全连接层2：1024神经元 → Dropout（0.5）→ BN层（加速收敛）
model.add(Dense(1024, activation='relu'))
model.add(Dropout(0.5))
model.add(BatchNormalization())  # 批量归一化，解决梯度消失

# 输出层：7类表情（softmax激活，输出概率）
model.add(Dense(num_classes, activation='softmax'))

# 打印模型结构
model.summary()

3.2.2 关键改进点说明

1. 1×1卷积核降维：在第一层卷积前添加1×1卷积，减少后续5×5卷积的计算量（参数减少约40%）；
2. BatchNormalization：全连接层后添加BN层，将输入标准化到均值0、方差1，使训练速度提升2倍；
3. Dropout正则化：全连接层采用0.5的丢弃率，避免神经元过度依赖局部特征，缓解过拟合。

3.3 第三步：模型训练——参数优化与过程监控

3.3.1 训练参数配置

• 优化器：选择SGD（随机梯度下降），设置学习率0.005、动量0.9（加速收敛）、权重衰减0.000006（抑制过拟合）；
• 损失函数：categorical_crossentropy（多分类任务专用，计算预测概率与真实标签的交叉熵）；
• 评估指标：accuracy（分类准确率）；
• 训练轮次：50轮（epochs=50），批次大小128（batch_size=128）；
• 学习率调度：当验证集准确率连续3轮不提升时，学习率减半（用ReduceLROnPlateau实现）。

3.3.2 训练代码实现

from keras.optimizers import SGD
from keras.callbacks import ReduceLROnPlateau

# 1. 配置优化器与损失函数
optimizer = SGD(lr=0.005, momentum=0.9, decay=0.000006, nesterov=True)
model.compile(
    optimizer=optimizer,
    loss='categorical_crossentropy',
    metrics=['accuracy']
)

# 2. 学习率动态调整
lr_reduction = ReduceLROnPlateau(
    monitor='val_accuracy',  # 监控验证集准确率
    patience=3,              # 连续3轮无提升则调整
    factor=0.5,              # 学习率减半
    min_lr=0.00001,          # 最小学习率
    verbose=1                # 打印调整信息
)

# 3. 启动训练
history = model.fit(
    train_generator,
    steps_per_epoch=train_generator.samples // train_generator.batch_size,
    epochs=50,
    validation_data=val_generator,  # 验证集数据生成器
    validation_steps=val_generator.samples // val_generator.batch_size,
    callbacks=[lr_reduction]        # 学习率调度
)

# 4. 保存训练好的模型
model.save('alexnet_emotion.h5')

3.3.3 训练过程监控

用Matplotlib绘制训练集/验证集的Loss与Accuracy曲线，直观判断模型是否过拟合：

import matplotlib.pyplot as plt

# 绘制Loss曲线
plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)
plt.plot(history.history['loss'], 'b-', label='Training Loss')
plt.plot(history.history['val_loss'], 'r-', label='Validation Loss')
plt.xlabel('Epochs')
plt.ylabel('Loss')
plt.legend()

# 绘制Accuracy曲线
plt.subplot(1, 2, 2)
plt.plot(history.history['accuracy'], 'b-', label='Training Accuracy')
plt.plot(history.history['val_accuracy'], 'r-', label='Validation Accuracy')
plt.xlabel('Epochs')
plt.ylabel('Accuracy')
plt.legend()

plt.tight_layout()
plt.show()

关键结论：训练50轮后，训练准确率达65%，验证准确率57.65%，存在轻微过拟合（训练Loss持续下降，验证Loss在30轮后趋于平稳）。

3.4 第四步：结果验证——用3大指标评估模型

3.4.1 混淆矩阵（评估类别分类效果）

混淆矩阵展示“真实标签”与“预测标签”的匹配情况，对角线数值越大，分类效果越好：

import numpy as np
from sklearn.metrics import confusion_matrix
import itertools

# 1. 获取验证集预测结果
Y_pred = model.predict(val_generator)
Y_pred_classes = np.argmax(Y_pred, axis=1)  # 预测类别（0-6）
Y_true = val_generator.classes  # 真实类别

# 2. 计算混淆矩阵
cm = confusion_matrix(Y_true, Y_pred_classes)

# 3. 绘制混淆矩阵
def plot_cm(cm, classes):
    plt.imshow(cm, interpolation='nearest', cmap=plt.cm.Blues)
    plt.title('Confusion Matrix')
    plt.colorbar()
    tick_marks = np.arange(len(classes))
    plt.xticks(tick_marks, classes, rotation=45)
    plt.yticks(tick_marks, classes)

    # 标注数值
    thresh = cm.max() / 2.
    for i, j in itertools.product(range(cm.shape[0]), range(cm.shape[1])):
        plt.text(j, i, cm[i, j],
                 horizontalalignment='center',
                 color='white' if cm[i, j] > thresh else 'black')

    plt.ylabel('True Label')
    plt.xlabel('Predicted Label')
    plt.tight_layout()

# 执行绘制（类别：0=愤怒，1=厌恶，2=恐惧，3=开心，4=伤心，5=惊讶，6=中性）
plot_cm(cm, classes=['Angry', 'Disgust', 'Fear', 'Happy', 'Sad', 'Surprise', 'Neutral'])
plt.show()

结果分析：“开心（3）”“中性（6）”分类效果最好（对角线数值最大），“厌恶（1）”因样本量少（仅547条），分类准确率最低，需后续补充数据。

3.4.2 ROC曲线（评估模型泛化能力）

ROC曲线下面积（AUC）越接近1，模型泛化能力越强，多分类任务需绘制每类表情的ROC曲线：

from sklearn.metrics import roc_curve, auc
from itertools import cycle

# 1. 计算每类表情的ROC指标
Y_test_onehot = to_categorical(Y_true, num_classes=7)  # 真实标签转为独热编码
fpr = dict()
tpr = dict()
roc_auc = dict()

for i in range(num_classes):
    fpr[i], tpr[i], _ = roc_curve(Y_test_onehot[:, i], Y_pred[:, i])
    roc_auc[i] = auc(fpr[i], tpr[i])

# 2. 绘制多分类ROC曲线
plt.figure(figsize=(8, 6))
colors = cycle(['blue', 'red', 'green', 'orange', 'purple', 'brown', 'pink'])
for i, color in zip(range(num_classes), colors):
    plt.plot(fpr[i], tpr[i], color=color, lw=2,
             label=f'Class {i} (AUC = {roc_auc[i]:.2f})')

# 绘制随机猜测线（AUC=0.5）
plt.plot([0, 1], [0, 1], 'k--', lw=2)
plt.xlim([0.0, 1.0])
plt.ylim([0.0, 1.05])
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.title('Multi-class ROC Curve')
plt.legend(loc='lower right')
plt.show()

结果分析：“开心（3）”“惊讶（5）”的AUC值达0.93，“恐惧（2）”AUC值最低（0.78），与混淆矩阵结果一致。

3.5 第五步：模型改进——从57%到更高准确率

初始模型存在过拟合与类别不平衡问题，可通过3个方向优化：

3.5.1 解决类别不平衡（针对“厌恶”样本少）

• 过采样：对“厌恶”类样本进行镜像翻转、旋转等增强，将样本量从547条扩充至2000条；
• 权重调整：在损失函数中为少样本类别设置更高权重，公式：class_weight = {0:1, 1:3, 2:1, 3:1, 4:1, 5:1, 6:1}（“厌恶”类权重3）。

3.5.2 优化网络结构（替换为更深模型）

• VGG16：用13层卷积替代3层卷积，提升特征提取能力（需将输入尺寸从48×48放大至224×224）；
• ResNet50：引入残差连接，解决深层网络梯度消失问题，在FER2013上可实现65%+准确率。

3.5.3 增加注意力机制（聚焦面部关键区域）

在卷积层后添加CBAM（卷积块注意力模块），让模型重点关注眼睛、嘴巴等表情关键区域，代码示例：

from keras.layers import GlobalAveragePooling2D, Reshape, Dense, multiply

# CBAM注意力模块
def cbam_module(x, reduction=16):
    # 通道注意力
    channel = x.shape[-1]
    x_avg = GlobalAveragePooling2D()(x)
    x_avg = Reshape((1, 1, channel))(x_avg)
    x_avg = Dense(channel//reduction, activation='relu')(x_avg)
    x_avg = Dense(channel, activation='sigmoid')(x_avg)
    x = multiply([x, x_avg])

    # 空间注意力
    x_max = MaxPool2D(pool_size=(2,2), strides=2)(x)
    x_avg = AveragePooling2D(pool_size=(2,2), strides=2)(x)
    x = concatenate([x_max, x_avg], axis=-1)
    x = Conv2D(1, kernel_size=(3,3), padding='same', activation='sigmoid')(x)
    x = UpSampling2D(size=(2,2))(x)
    return x

# 在卷积层后添加CBAM
model.add(Conv2D(64, kernel_size=(5,5), activation='relu', padding='same'))
model.add(cbam_module(model.output))  # 注意力模块
model.add(MaxPool2D(pool_size=(3,3), strides=2))

四、毕业设计复盘：踩过的坑与经验

4.1 那些踩过的坑

1. CSV转图像格式错误：初期未将像素矩阵转为uint8类型，导致图像全黑——解决：用pixel_mat = pixel_mat.astype(np.uint8)确保灰度值在[0,255]；
2. 过拟合严重：原始模型无Dropout时，训练准确率90%+，验证准确率仅45%——解决：添加0.5 Dropout+BN层，验证准确率提升至57%；
3. 学习率设置不当：初始学习率0.01导致训练震荡（Loss忽高忽低）——解决：降至0.005并动态调整，Loss平稳下降。

4.2 给学弟学妹的建议

1. 先跑通基础流程：先用少量样本（如1000条）验证CSV转图像、模型训练的全流程，再用完整数据集训练，避免浪费时间；
2. 重视数据可视化：通过Loss曲线、混淆矩阵及时发现过拟合/类别不平衡问题，比盲目调参更有效；
3. 答辩突出工程价值：强调系统在“智能客服”“心理健康监测”的应用场景，展示ROC曲线、混淆矩阵等量化结果，体现实用性。

五、项目资源与后续扩展

5.1 项目核心资源

本项目包含完整代码（CSV转图像、AlexNet模型搭建、结果可视化）、FER2013数据集分割脚本、训练好的模型权重（alexnet_emotion.h5），可直接复现。若需获取，可私信沟通，还能提供Keras环境配置和调参指导。

5.2 未来扩展方向

1. 实时表情识别：将模型转换为TensorFlow Lite格式，部署到Android手机，实现摄像头实时表情分析；
2. 多模态融合：结合语音情绪（如语调、语速），构建“表情+语音”双模态识别系统，准确率提升至75%+；
3. 微表情识别：采集更高分辨率的微表情数据集（如SMIC数据集），优化模型以捕捉毫秒级表情变化，适用于谎言检测场景。
