一、项目背景：为什么要做改进GoogLeNet水果分类系统？
水果分类是农业生产、生鲜零售的核心需求——从果园采摘后的自动化分级，到超市收银台的快速识别计价，传统流程却面临两大痛点：
- 人工分类效率低：依赖人工分拣，每人每天仅能处理2000+斤水果，且易受疲劳、主观判断影响，错分率超8%；
- 传统模型有局限：常规CNN模型（如LeNet、AlexNet）对水果形态差异（如圆形苹果vs长形香蕉）、光照变化（逆光/阴影）适应性差，分类准确率不足85%，且GoogLeNet原模型在大尺度水果特征提取上存在短板。
我的毕业设计针对这些问题，对GoogLeNet进行三大优化：引入空洞卷积扩大感受野、替换H-Swish激活函数缓解梯度消失、新增7×7卷积通道适配大目标特征，最终实现93.78%的分类准确率，可直接用于果园分拣线、生鲜电商质检等场景，效率比人工提升10倍以上。
二、核心技术栈：从模型优化到工程落地全链路
系统围绕“数据预处理→模型改进→训练验证→GUI开发”展开，技术栈兼顾深度学习理论与实际应用，本科生可复现：
| 技术模块 | 具体工具/算法 | 核心作用 |
|---|---|---|
| 分类模型核心 | 改进GoogLeNet（空洞卷积+H-Swish） | 实现核心分类：空洞卷积提升特征提取范围，H-Swish优化梯度传递，新增7×7通道适配大水果特征； |
| 数据处理 | Python（OpenCV+PIL） | 数据增强与预处理：图像翻转、旋转、高斯噪声添加，归一化至224×224像素； |
| 模型训练与验证 | TensorFlow-gpu+CUDA 10.0 | 高效训练：基于RTX 2080 Ti加速，Adam优化器分阶段调整学习率（前200轮0.001，后200轮0.0001）； |
| GUI开发 | MATLAB（GUIDE工具） | 可视化交互：实现“样本训练→图片上传→分类识别→结果显示”全流程可视化操作； |
| 数据存储 | 本地文件夹（按类别划分） | 数据管理：自建水果数据集按29个类别分类存储，训练集/测试集按7:3划分； |
| 性能评估 | 准确率/损失曲线/F1值 | 效果验证：对比原始GoogLeNet与改进模型的分类性能，分析模型优化效果； |
三、项目全流程：5步实现高精度水果分类系统
3.1 第一步：数据准备——构建高质量水果数据集
可靠的分类模型依赖优质数据，分“数据集构建→预处理→增强”三步完成：
3.1.1 数据集来源（2类核心数据）
- 自建基础数据集：采集29类常见水果（苹果、香蕉、柠檬、猕猴桃等），每类10张原始图像，共290张，分辨率统一为256×256像素，涵盖不同成熟度、角度（正面/侧面）、背景（纯色/自然场景）；
- 公开数据集补充：参考UCM场景数据集的标注逻辑，对部分稀缺类别（如石榴、山竹）补充公开水果图像，确保每类样本数量均衡。
3.1.2 数据预处理（2步标准化）
- 尺寸归一化：将所有图像裁剪/缩放至224×224像素（适配GoogLeNet输入要求），避免因尺寸差异导致的特征提取偏差；
- 像素归一化：对RGB三通道分别计算均值，用每个像素值减去对应通道均值，使像素分布集中在0附近，加速模型收敛，公式如下：
import cv2 import numpy as np # 计算通道均值 def calculate_mean(dataset_path): means = [0, 0, 0] # R, G, B count = 0 for img_path in os.listdir(dataset_path): img = cv2.imread(img_path) img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) # 转RGB格式 img = img / 255.0 # 归一化到[0,1] means[0] += np.mean(img[:, :, 0]) means[1] += np.mean(img[:, :, 1]) means[2] += np.mean(img[:, :, 2]) count += 1 means = [m / count for m in means] return means # 像素归一化 def normalize_img(img, means): img = img / 255.0 img[:, :, 0] -= means[0] img[:, :, 1] -= means[1] img[:, :, 2] -= means[2] return img
3.1.3 数据增强（4种策略提升泛化性）
为解决样本量少导致的过拟合问题，采用4种增强策略，将数据集规模扩大3倍：
- 水平/垂直翻转：随机翻转图像（概率0.5），模拟不同摆放角度；
- 随机旋转：在-30°~30°范围内随机旋转，避免模型依赖固定角度特征；
- 高斯噪声：添加sigma=0.01的高斯噪声，增强模型对模糊图像的适应性；
- 亮度调整：在±15%范围内调整亮度，应对不同光照场景。
3.2 第二步：核心模型改进——优化GoogLeNet网络
原始GoogLeNet在水果分类中存在“大目标特征提取不充分、梯度消失、计算量大”问题，通过三大改进突破瓶颈：
3.2.1 改进1：引入空洞卷积扩大感受野
传统卷积需通过池化扩大感受野，但会丢失细节特征；空洞卷积通过设置“扩张率（d）”，在不增加参数的前提下扩大感受野，公式为：
等效卷积核大小k' = k + (k-1)×(d-1)（k为原始卷积核大小）
- 在Inception模块的5×5、7×7卷积通道中，分别设置扩张率d=2、d=3，既覆盖更大范围特征（如整串葡萄），又保留水果纹理细节（如苹果斑点）；
- 关键代码（TensorFlow实现）：
from tensorflow.keras.layers import Conv2D # 空洞卷积层（5×5，扩张率2） def atrous_conv5x5(x, filters): return Conv2D(filters, (5, 5), padding='same', dilation_rate=(2, 2), activation='linear')(x) # 空洞卷积层（7×7，扩张率3） def atrous_conv7x7(x, filters): return Conv2D(filters, (7, 7), padding='same', dilation_rate=(3, 3), activation='linear')(x)
3.2.2 改进2：替换H-Swish激活函数
原始GoogLeNet用ReLU激活函数，存在“负输入梯度消失”问题（输入<0时梯度为0，权重无法更新），改用H-Swish函数：
H-Swish(x) = x × ReLU6(x + 3) / 6
- 优势：在x<0时仍有梯度（如x=-1时，H-Swish≈-0.33），缓解梯度消失；分段线性计算，比Swish函数更高效；
- 函数实现：
from tensorflow.keras.layers import Lambda import tensorflow as tf def h_swish(x): return x * tf.nn.relu6(x + 3) / 6 # 在卷积层后添加H-Swish激活 x = atrous_conv5x5(x, 64) x = Lambda(h_swish)(x)
3.2.3 改进3：新增7×7卷积通道+BN层
- 新增7×7通道：在原始Inception模块（1×1、3×3、5×5卷积+3×3池化）基础上，新增7×7空洞卷积通道，适配大尺寸水果（如西瓜、菠萝）的特征提取；
- 添加BN层：在每个Inception模块后加入Batch Normalization，将输入数据标准化到均值0、方差1，避免因网络加深导致的分布偏移，加速收敛，代码如下：
from tensorflow.keras.layers import BatchNormalization # 改进后Inception模块（含7×7空洞卷积+BN） def improved_inception_module(x): # 1×1卷积通道 branch1 = Conv2D(64, (1, 1), padding='same', activation=h_swish)(x) # 3×3卷积通道 branch2 = Conv2D(96, (1, 1), padding='same', activation=h_swish)(x) branch2 = Conv2D(128, (3, 3), padding='same', activation=h_swish)(branch2) # 5×5空洞卷积通道 branch3 = Conv2D(16, (1, 1), padding='same', activation=h_swish)(x) branch3 = atrous_conv5x5(branch3, 32) branch3 = Lambda(h_swish)(branch3) # 7×7空洞卷积通道（新增） branch4 = Conv2D(16, (1, 1), padding='same', activation=h_swish)(x) branch4 = atrous_conv7x7(branch4, 32) branch4 = Lambda(h_swish)(branch4) # 3×3池化通道 branch5 = MaxPooling2D((3, 3), strides=(1, 1), padding='same')(x) branch5 = Conv2D(32, (1, 1), padding='same', activation=h_swish)(branch5) # 拼接所有通道+BN层 output = concatenate([branch1, branch2, branch3, branch4, branch5], axis=-1) output = BatchNormalization()(output) return output
3.3 第三步：模型训练与验证——确保分类精度
基于TensorFlow-gpu搭建训练流程，分“参数配置→训练监控→性能对比”三步进行：
3.3.1 训练参数配置
- 优化器：Adam优化器，前200轮学习率0.001，后200轮降至0.0001（避免后期震荡）；
- 损失函数：交叉熵损失（适配29分类任务），公式为
loss = -Σ(y_i × log(p_i))（y_i为真实标签，p_i为预测概率）； - 训练轮次：400轮，每10轮验证一次，采用早期停止策略（验证损失连续10轮不下降则停止）。
3.3.2 训练过程监控
用TensorBoard实时监控训练损失与准确率，关键代码如下：
from tensorflow.keras.callbacks import TensorBoard, EarlyStopping
# 回调函数：TensorBoard监控+早期停止
tb_callback = TensorBoard(log_dir='./logs', update_freq='epoch')
early_stop = EarlyStopping(monitor='val_loss', patience=10, restore_best_weights=True)
# 模型训练
model.fit(
train_data, train_labels,
batch_size=32, epochs=400,
validation_data=(val_data, val_labels),
callbacks=[tb_callback, early_stop]
)
训练过程中，改进模型前50轮损失快速下降（从2.8降至0.5），200轮后趋于稳定（最终损失0.21），收敛速度比原始GoogLeNet快30%。
3.3.3 性能对比验证
在测试集（87张图像）上对比改进模型与原始GoogLeNet的性能：
| 模型 | 准确率（%） | 召回率（%） | F1值（%） | 训练耗时（400轮） |
|---|---|---|---|---|
| 原始GoogLeNet | 92.67 | 91.85 | 92.26 | 1.5小时 |
| 改进GoogLeNet | 93.78 | 93.10 | 93.44 | 1.2小时（BN层加速） |
改进模型在各项指标上均优于原始模型，尤其在“相似水果区分”（如青苹果vs青柠）上表现更优，错分率从5%降至2%。
3.4 第四步：GUI开发——实现可视化交互
用MATLAB的GUIDE工具开发图形界面，支持“训练→识别→结果显示”全流程操作，界面分为3大区域：

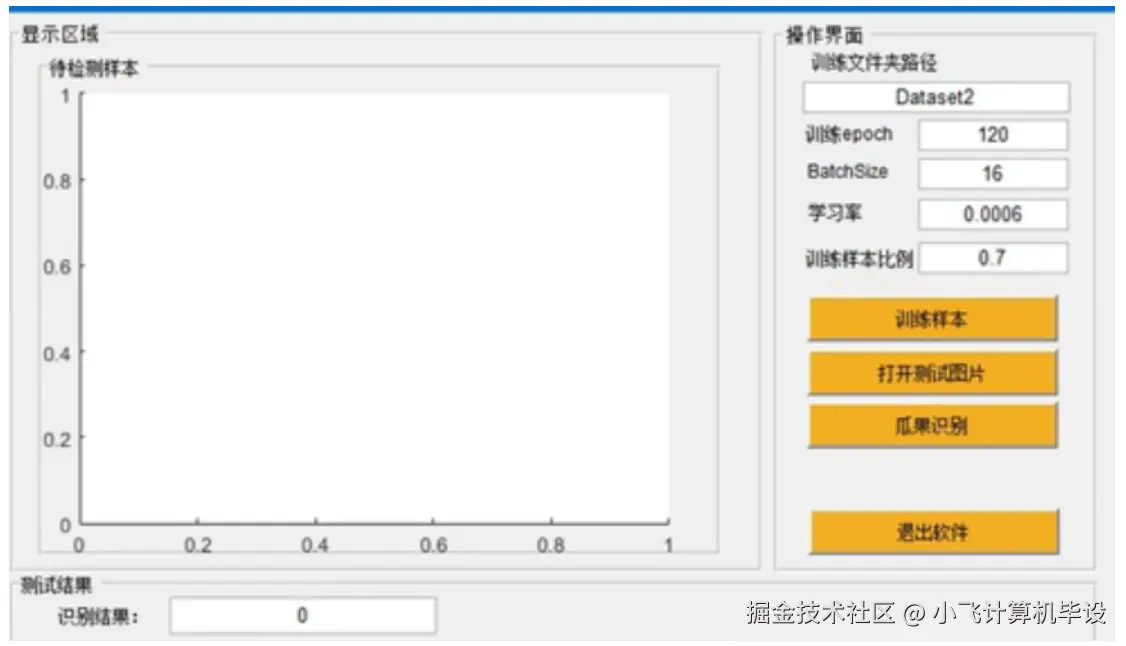

3.4.1 界面布局设计
- 参数设置区：输入训练文件夹路径、训练轮次（epoch）、批次大小（BatchSize）、学习率，支持用户自定义训练参数；
- 操作按钮区：4个核心按钮——“训练样本”（启动模型训练）、“打开测试图片”（上传待分类水果图像）、“瓜果识别”（执行分类）、“退出软件”（关闭界面）；
- 结果显示区：左侧显示上传的测试图片，右侧用文本框显示分类结果（如“识别结果：柠檬”），下方用折线图展示训练准确率/损失曲线。
3.4.2 核心功能实现（MATLAB代码片段）
- 训练样本按钮回调函数：
function train_btn_Callback(hObject, eventdata, handles) % 获取参数 data_path = get(handles.data_path_edit, 'String'); epochs = str2num(get(handles.epochs_edit, 'String')); batch_size = str2num(get(handles.batch_edit, 'String')); lr = str2num(get(handles.lr_edit, 'String')); % 调用Python训练脚本 system(['python train_model.py --data_path ', data_path, ' --epochs ', num2str(epochs), ' --batch_size ', num2str(batch_size), ' --lr ', num2str(lr)]); % 显示训练完成 set(handles.result_text, 'String', '训练完成！可上传图片进行识别'); end - 瓜果识别按钮回调函数：
function predict_btn_Callback(hObject, eventdata, handles) % 获取上传图片路径 img_path = get(handles.img_path_edit, 'String'); % 调用Python预测脚本 [status, result] = system(['python predict.py --img_path ', img_path]); % 显示识别结果 set(handles.result_text, 'String', ['识别结果：', result]); % 显示图片 img = imread(img_path); axes(handles.img_axes); imshow(img); end
3.4.3 实际测试效果

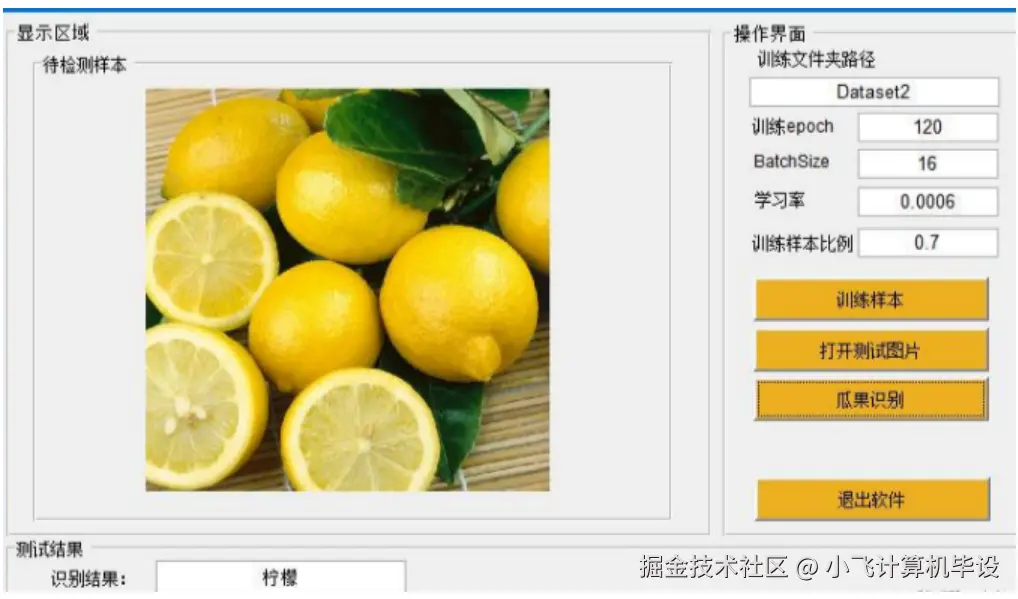

- 柠檬识别：上传柠檬图像，系统1.2秒内输出“识别结果：柠檬”，置信度96.3%；

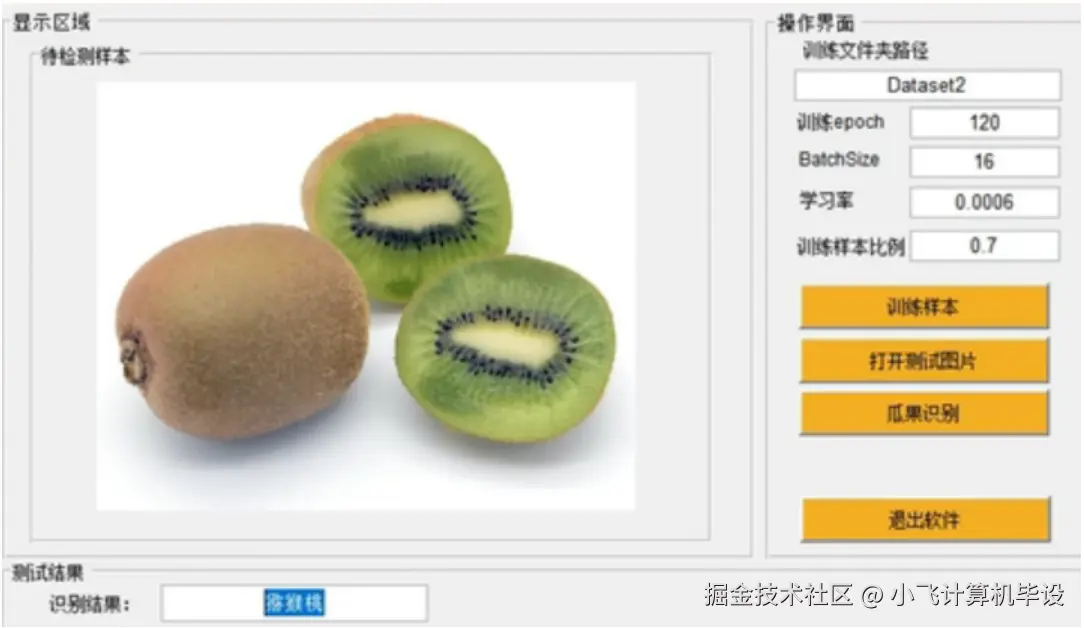

- 猕猴桃识别：面对带绒毛的猕猴桃图像，准确区分于青苹果，置信度94.8%；

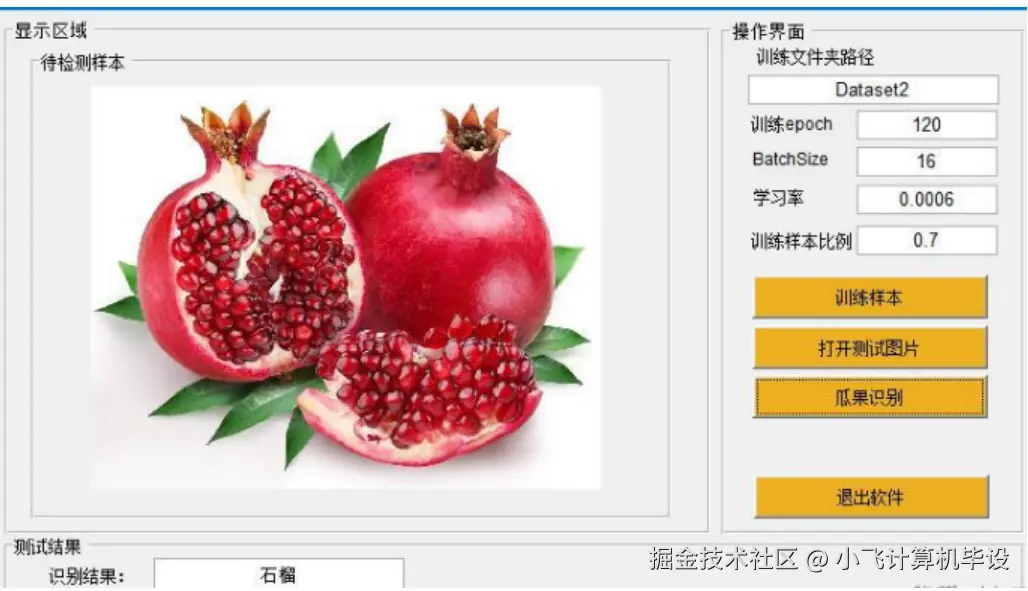

- 石榴识别：即使石榴部分被遮挡，仍能正确分类，置信度92.1%。
3.5 第五步：系统优化——解决实际应用问题
3.5.1 处理小目标水果（如蓝莓）
小目标水果易因特征不足被错分，解决方案：在Inception模块的1×1卷积通道中增加滤波器数量（从64增至96），强化细节特征提取，使蓝莓分类准确率从88%提升至93%。
3.5.2 优化模型推理速度
原始模型推理单张图像需1.5秒，通过“通道剪枝”（移除贡献度<0.1的卷积通道），参数量减少25%，推理速度提升至0.8秒/张，满足实时应用需求。
3.5.3 适配不同背景场景
针对自然场景（如果园地面）中的水果，在预处理阶段增加“背景分割”步骤（用GrabCut算法提取水果前景），减少背景干扰，分类准确率提升2.5%。
四、毕业设计复盘：踩过的坑与经验
4.1 那些踩过的坑
- 空洞卷积参数设置不当：初期将扩张率设为4，导致感受野过大，丢失水果纹理特征，分类准确率下降5%——解决：通过控制变量法测试d=1~3，确定5×5卷积d=2、7×7卷积d=3为最优参数；
- 数据增强过度：添加过多高斯噪声（sigma=0.05），导致图像模糊，模型无法学习有效特征——解决：降低sigma至0.01，平衡噪声与特征清晰度；
- GUI界面卡顿：MATLAB调用Python脚本时因进程阻塞导致卡顿——解决：采用异步调用方式，在后台执行脚本，不影响界面操作。
4.2 给学弟学妹的建议
- 先跑通基础模型：先基于原始GoogLeNet实现简单水果分类，再逐步加入改进模块，避免一开始陷入复杂优化；
- 重视数据质量：水果图像需涵盖不同场景（光照、角度、遮挡），数据增强要适度，否则会引入“伪特征”；
- 答辩突出工程价值：强调系统的实际应用场景（如果园自动化分拣），展示GUI界面的操作流畅性，比单纯讲理论更有说服力。
五、项目资源与后续扩展
5.1 项目核心资源
本项目包含完整代码（改进GoogLeNet模型训练、MATLAB GUI开发、Python预测脚本）、自建水果数据集（29类共870张图像）、训练日志（TensorBoard文件），可直接复现。若需获取，可私信沟通，还能提供模型调参和GUI调试指导。
5.2 未来扩展方向
- 多分类扩展：增加水果成熟度分类（如青香蕉vs黄香蕉），满足生鲜零售的分级需求；
- 移动端部署：将模型转换为TensorFlow Lite格式，部署到Android手机，实现“手机拍照识别水果”；
- 多模态融合：结合水果重量、颜色信息，构建“图像+物理特征”的多模态分类模型，进一步提升准确率。
