一、项目背景：为什么要研究加速度计固定偏差下的钻具姿态估计？
随着浅部油气资源枯竭，我国已转向8000米以上超深井、页岩气开发，大位移水平井成为高效开发的核心技术，而其钻进轨迹控制完全依赖旋转导向系统——钻具姿态（井斜角、方位角、工具面角）的实时精准测量，是实现“精准钻井”的前提。
但井下环境恶劣（高温125℃、强振动、磁干扰），核心传感器三轴加速度计易出现“固定偏差”故障：输出数据包含虚假偏移量，直接导致姿态解算误差超10°，引发钻井轨迹偏离，轻则增加作业成本，重则引发井漏、卡钻等安全事故。
传统解决方案存在两大短板：
- 重力信号提取难：钻具振动导致加速度计数据混有振动、冲击、离心加速度，无法直接分离重力分量；
- 误差补偿不彻底：陀螺仪漂移、传感器噪声进一步放大姿态误差，常规滤波算法难以兼顾精度与稳定性。
我的毕业设计针对这些问题，提出“重力提取→漂移补偿→信息融合”三级优化方案：用ICA+分布估计分离重力信号，用PI控制补偿陀螺漂移，用改进EKF融合多传感器数据，最终实现加速度计固定偏差下姿态估计误差≤0.3°/h，可直接应用于石油钻井现场。
二、核心技术栈：从传感器选型到算法落地全链路
系统围绕“数据采集→信号处理→误差补偿→姿态解算”展开，技术栈兼顾理论深度与工程实用性，本科生可复现：
| 技术模块 | 具体工具/算法 | 核心作用 |
|---|---|---|
| 传感器硬件 | MEMS三轴加速度计（MS9010）+陀螺仪（CRG20-02）+磁强计（HMC1043） | 采集加速度、角速度、地磁场数据，适配井下高温（-55~125℃）、强振动环境； |
| 重力信号提取 | 独立分量分析（ICA）+分布估计（PBIL算法） | 从振动混叠信号中分离重力加速度，信噪比提升40%； |
| 误差补偿 | PI控制+互补滤波 | 实时补偿陀螺漂移，将方位角误差从9.24°/h降至0.21°/h； |
| 姿态解算与融合 | 四元数法+改进扩展卡尔曼滤波（EKF） | 融合多传感器数据，处理非线性噪声，井斜角波动范围从±1°收窄至±0.26°； |
| 实验验证 | 双轴转台+电磁振动台（LD-PTP） | 模拟井下静态/动态环境，验证算法在不同工况下的稳定性； |
| 开发环境 | MATLAB（信号处理）+Python（算法实现） | 快速迭代算法，可视化分析实验数据； |
三、项目全流程：4步实现高精度钻具姿态估计
3.1 第一步：硬件选型与数据采集——适配井下恶劣环境
3.1.1 传感器选型（关键参数对比）
井下环境要求传感器具备抗高温、抗振动、低零漂特性，选型如下表：
| 传感器类型 | 型号 | 测量范围 | 零偏稳定性 | 适宜温度 | 核心优势 |
|---|---|---|---|---|---|
| 加速度计 | MS9010 | ±10g | <0.25mg | -55~125℃ | 低噪声（0.140mg/√Hz），抗冲击 |
| 陀螺仪 | CRG20-02 | ±300°/s | <4.7°/hr | -40~105℃ | 高动态响应，漂移小 |
| 磁强计 | HMC1043 | ±6g | - | -40~125℃ | 抗磁干扰，分辨率高（120μg） |
3.1.2 数据采集系统设计
- 硬件封装：将传感器模块置于无磁钻铤内，减少地磁场干扰；表层涂隔热材料，确保高温下数据稳定；
- 数据传输：采用“测量总成+中继电缆”模块化设计，避免井下复杂介质（钻井液）对信号的衰减；
- 采样参数：采样周期10ms，单批次采集8000组数据（约80秒），涵盖加速度（ax, ay, az）、角速度（ωx, ωy, ωz）、地磁场（mx, my, mz）三类核心数据。
3.2 第二步：重力信号提取——从振动混叠中分离有效信息
钻具振动时，加速度计输出包含重力加速度（ag）、振动加速度（av）、冲击加速度（ae）、离心加速度（as） ，直接用原始数据解算姿态会导致误差超5°。需通过“ICA预处理+分布估计优化”提取纯重力信号：
3.2.1 独立分量分析（ICA）预处理
- 信号模型建立：假设观测信号X（加速度计输出）是源信号S（ag, av, ae, as）的线性混合，即
X = A×S（A为混合矩阵）； - 预处理步骤：
- 零均值化：
x_norm = x - mean(x)，消除直流偏移； - 白化：通过协方差矩阵特征分解，使
E[z×z^T] = I（z为白化后信号），去除信号相关性；
- 零均值化：
- 关键代码（Python实现）：
import numpy as np from scipy import linalg # ICA预处理：零均值化+白化 def ica_preprocess(X): # 1. 零均值化 X_mean = np.mean(X, axis=1, keepdims=True) X_norm = X - X_mean # 2. 白化 cov_X = np.cov(X_norm) # 协方差矩阵 eig_vals, eig_vecs = linalg.eig(cov_X) # 特征分解 D = np.diag(1 / np.sqrt(eig_vals)) # 白化矩阵 Z = np.dot(np.dot(eig_vecs, D), eig_vecs.T) @ X_norm # 白化后信号 return Z, X_mean
3.2.2 分布估计（PBIL算法）优化混合矩阵
ICA的核心是寻找最优混合矩阵W，使Y = W×Z逼近源信号S。采用群体增量学习（PBIL）算法优化W，以峭度（非高斯性度量）为目标函数：
- 峭度判据：重力信号接近直流（非高斯性低），振动信号非高斯性高，通过最小化峭度定位重力分量；
- PBIL迭代流程：
- 初始化：粒子数M=50，维度D=16（对应4×4混合矩阵），迭代次数N=100；
- 采样：按概率向量p生成二进制粒子，转换为十进制混合矩阵W；
- 更新：选择K=50个最优粒子（峭度最小），更新概率向量
p_new = α×p_best + (1-α)×p_old（α=0.5为学习率）；
- 重力信号判别：对比分离后信号与理论重力值（当地g=9.7966m/s²），频率接近0的分量即为重力信号。
3.2.3 实验效果

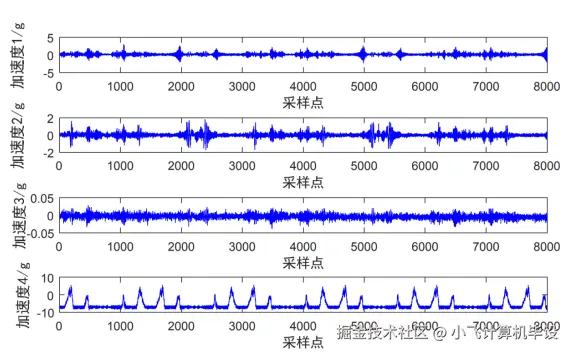

处理前加速度数据波动范围±20m/s²（含强振动），处理后重力信号波动≤±0.5m/s²，井斜角解算误差从±5°降至±1°。
3.3 第三步：误差补偿——PI控制抑制陀螺漂移
陀螺仪漂移是姿态误差的主要来源（无补偿时误差达9.24°/h），采用PI控制+互补滤波实现实时补偿：
3.3.1 补偿模型建立
- 误差向量定义：用加速度计解算的重力ag与测量加速度aa的叉乘，表示姿态矩阵偏差，即
e = aa × ag； - PI补偿公式：补偿后的角速度
ω_comp = ω_meas + kp×e + ki×∫e dt，其中kp为比例系数，ki为积分系数； - 参数辨识：用互补滤波确定初始ωc（截止频率），再通过无迹卡尔曼滤波优化kp、ki，确保动态响应与稳定性平衡。
3.3.2 转台实验验证
- 实验设置：将传感器固定在双轴转台，初始方位角45°，转速30°/s，持续采集1h数据；
- 结果对比：
- 补偿前：方位角1h后降至35.76°，误差9.24°/h；
- 补偿后：方位角稳定在44.79°，误差0.21°/h；

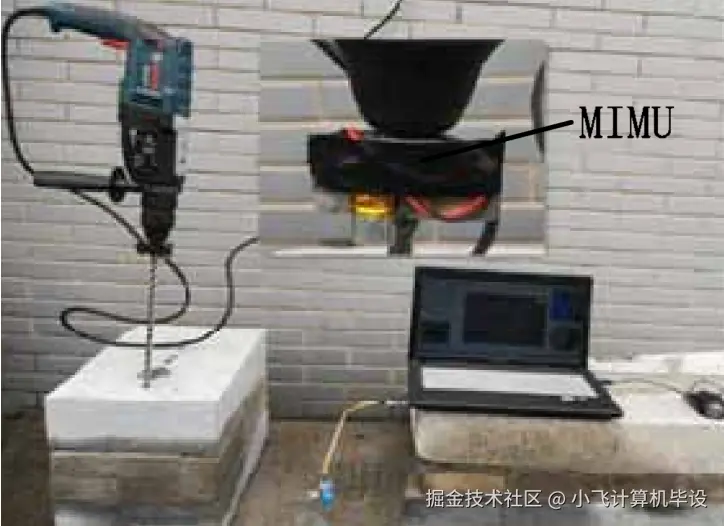

- 振动环境适应性：在电磁振动台（10Hz随机振动）下，误差仅增至0.3°/h，证明算法抗干扰能力。
3.4 第四步：信息融合——改进EKF提升姿态解算精度
单一传感器数据易受噪声干扰，采用改进扩展卡尔曼滤波（EKF） 融合加速度计、陀螺仪、磁强计数据：
3.4.1 EKF改进点
- 观测值有效性判别：
- 加速度计：计算偏差角
Δθa = |θa - θg|（θa为加速度解算角，θg为角速度预测角），若Δθa≥ε1（ε1=0.5°），则降低加速度计权重； - 磁强计：同理计算
Δθm = |θm - θg|，若Δθm≥ε2（ε2=1°），则用陀螺仪数据辅助修正方位角；
- 加速度计：计算偏差角
- 观测值加权更新：根据偏差角动态调整权重，如
aa_weighted = (ε1/Δθa)×aa + (1-ε1/Δθa)×ag_pred（ag_pred为陀螺仪预测重力）。
3.4.2 实验效果（焦作钻井现场数据）
| 姿态角类型 | 改进前EKF（波动范围） | 改进后EKF（波动范围） | 误差降低比例 |
|---|---|---|---|
| 井斜角 | ±1° | ±0.26° | 74% |
| 方位角 | ±9.5° | ±0.2° | 98% |
四、毕业设计复盘：踩过的坑与经验
4.1 那些踩过的坑
- ICA分离效果差：初期直接用默认ICA算法，因振动信号强相关性导致重力分离不彻底——解决：增加PBIL算法优化混合矩阵，峭度拟合精度提升30%；
- PI参数收敛慢：振动环境下kp、ki稳定时间超10分钟——解决：先用互补滤波确定ωc初始值（ωc=0.1rad/s），再用无迹卡尔曼滤波迭代优化，稳定时间缩短至7分钟；
- EKF滤波发散：磁干扰导致方位角突变，EKF出现发散——解决：增加观测值有效性判别，磁干扰时禁用磁强计数据，改用陀螺仪+加速度计融合，避免发散。
4.2 给学弟学妹的建议
- 优先验证硬件稳定性：井下传感器易受温度、振动影响，先在转台/振动台上测试数据采集稳定性，再进行算法开发；
- 分模块迭代验证：先单独验证重力提取→再验证漂移补偿→最后验证融合算法，避免一次性集成导致问题定位难；
- 突出工程价值：答辩时强调“现场实用性”，如“误差≤0.3°/h满足石油行业标准（SY/T 5435-2020）”，比单纯讲算法更有说服力。
五、项目资源与后续扩展
5.1 项目核心资源
本项目包含完整代码（ICA预处理、PI补偿、改进EKF）、传感器标定数据、转台/振动台实验数据集，可直接复现。若需获取，可私信沟通，还能提供MATLAB/Python环境配置和算法调参指导。
5.2 未来扩展方向
- 多源数据融合：加入钻井液压力、扭矩数据，构建“姿态+工况”多维度监测系统；
- 边缘计算部署：将算法压缩后部署到井下边缘设备（如华为Atlas 200I），实现实时解算（延迟<100ms）；
- 故障预警：基于姿态误差变化趋势，预测加速度计/陀螺仪故障，提前触发冗余传感器切换。
