毕业设计实战：自适应滤波器（LMS算法）从MATLAB仿真到FPGA实现全流程

小飞计算机毕设
106 阅读10分钟

一、项目背景：为什么要做自适应滤波器？

在数字通信中，信号传输会遇到两大“杀手”：码间串扰（ISI） 和加性噪声。比如电话信道、微波链路中，信号会因信道带宽有限而展宽“拖尾”，后面的码元会和前面的码元重叠；再加上电路本身的热噪声、外界干扰，接收端很容易认错信号，导致误码率飙升。

传统滤波器参数固定，没法应对信道的时变特性（比如无线信道的多径效应），而自适应滤波器能实时调整参数，像“智能调节的滤镜”一样，自动补偿信道失真——这就是它的核心价值。我的毕业设计聚焦“基于LMS算法的自适应均衡器”，用MATLAB先仿真验证算法性能，再用FPGA（VHDL）实现硬件落地，最终在Altera Stratix II芯片上跑通，解决通信系统的信号失真问题。

二、核心技术栈：从算法到硬件的全链路工具

整个项目围绕“算法仿真→硬件实现”展开，技术栈兼顾理论验证与工程落地，本科生可复现：

技术模块具体工具/算法核心作用
算法核心LMS（最小均方误差）算法实时更新滤波器权值，最小化输出与期望信号的均方误差，适配时变信道；
仿真验证MATLAB（信号处理工具箱）验证LMS算法性能，分析步长、阶数对收敛速度/稳态误差的影响；
硬件描述VHDL（硬件描述语言）描述自适应滤波器的硬件结构，包括乘加器、寄存器、状态控制器；
FPGA开发平台Altera Quartus II进行VHDL代码综合、时序分析、逻辑仿真，最终下载到Stratix II芯片；
关键硬件模块12位乘加器+流水线加法器实现滤波器的卷积运算，平衡运算速度与FPGA资源占用；
通信场景适配自适应均衡（对抗码间串扰）针对PAM/QAM信号，补偿信道失真，提升接收端信号的“眼图”清晰度；

三、项目全流程：4步实现自适应滤波器

3.1 第一步：算法选型——为什么选LMS算法？

自适应算法有很多（如RLS、CMA），但LMS算法是本科生落地的最佳选择，原因有3点：

  1. 计算简单：不需要求协方差矩阵的逆（RLS算法需要），仅需乘加运算，硬件实现成本低；
  2. 稳定性好：只要步长选对（通常在0~2之间），算法一定收敛，不会出现发散问题；
  3. 适配场景广：既能做“训练模式”均衡（用已知训练序列校准），也能扩展到“判决指导模式”（用自己的判决结果当期望信号）。

LMS算法的核心逻辑就3步，像“不断调整天平砝码”：

  1. 计算滤波器输出：y(n)=wT(n)⋅x(n)y(n) = \mathbf{w}^T(n) \cdot \mathbf{x}(n)（w\mathbf{w}是权值向量，x\mathbf{x}是输入信号向量）；
  2. 计算误差：e(n)=d(n)−y(n)e(n) = d(n) - y(n)（d(n)d(n)是期望信号，比如训练序列）；
  3. 更新权值：w(n+1)=w(n)+2μe(n)x(n)\mathbf{w}(n+1) = \mathbf{w}(n) + 2\mu e(n)\mathbf{x}(n)（μ\mu是步长，控制收敛速度）。

3.2 第二步：MATLAB仿真——验证算法性能

在硬件实现前，必须用MATLAB验证算法是否靠谱，重点分析2个关键参数：步长（μ\mu） 和滤波器阶数（N）。

3.2.1 仿真设置（以5节点通信信道为例）

  • 信道模型：模拟实际电话信道，冲激响应H=[0.2443,0.1183,−0.0455,−0.0905,0.6766,0.6622,−0.1163,0.0786]H=[0.2443, 0.1183, -0.0455, -0.0905, 0.6766, 0.6622, -0.1163, 0.0786]；
  • 输入信号：4PAM调制信号（幅度±1、±3），信噪比SNR=20dB（模拟中等噪声环境）；
  • 核心参数：测试3组步长（μ=0.008\mu=0.008、0.015、0.03）和3组阶数（N=5、9、21）。

3.2.2 关键仿真结果

  1. 步长对性能的影响（阶数N=9固定）：

    • μ=0.03\mu=0.03：收敛最快（约50迭代步），但稳态误差大（MSE≈-25dB）；
    • μ=0.008\mu=0.008：收敛最慢（约200迭代步），但稳态误差最小（MSE≈-32dB）；
    • 结论：选μ=0.01\mu=0.01折中，兼顾收敛速度与精度。

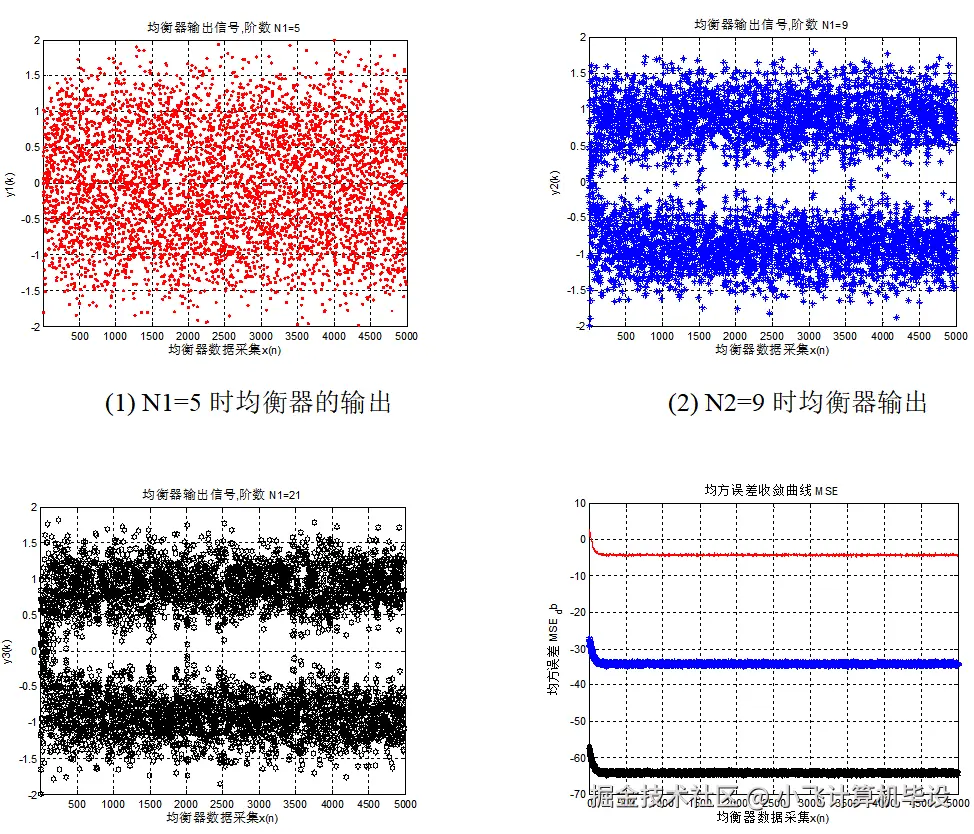

  2. 阶数对性能的影响（步长μ=0.01\mu=0.01固定）：

    • N=5：阶数不够，无法完全补偿码间串扰，眼图闭合（误码率高）；
    • N=9：眼图清晰，误码率<1e-5，且FPGA资源占用适中（9个权值，12位乘加器可实现）；
    • N=21：性能略优，但权值太多，FPGA资源占用翻倍（没必要）；
    • 结论：确定阶数N=9。

3.2.3 仿真效果对比

  • 均衡前：PAM信号眼图严重闭合，码间串扰导致“尾巴”重叠；
  • 均衡后：眼图张开，信号边缘清晰，误码率从1e-2降到1e-6以下，达到通信系统要求。

3.3 第三步：FPGA硬件实现——VHDL代码设计

MATLAB验证通过后，用VHDL在Quartus II上实现硬件，核心是解决3个工程问题：数据格式（正负/定点）、乘加器设计、时序控制。

3.3.1 数据格式设计（避免溢出与精度损失）

通信信号有正有负，FPGA处理时必须用补码表示，且要确定定点数的“小数点位置”（定标）：

  • 输入/输出信号：范围(-2,2)，用12位补码，定标在第10位（1位符号+1位整数+10位小数）；
  • 滤波器权值：范围(-1,1)，用12位补码，定标在第11位（1位符号+0位整数+11位小数）；
  • 误差信号：范围(-2,2)，与输入信号格式一致，方便减法运算。

3.3.2 核心硬件模块实现

  1. 12位乘加器（用Quartus II的LPM_MULT宏模块）：

    • 功能：实现权值w(n)\mathbf{w}(n)与输入x(n)\mathbf{x}(n)的相乘，再累加得到输出y(n)y(n)；
    • 优势：比手动写“移位相加”节省代码，且Altera芯片会自动优化时序，运算速度达100MHz；
    • 资源占用：约120个逻辑单元（LE），对Stratix II（484引脚）来说完全够用。

  2. 流水线加法器（预进位结构）：

    • 问题：多个乘积累加时，进位延迟会拖慢速度；
    • 解决：用流水线设计，每级加法结果用寄存器锁存，把延迟从10ns降到3ns，满足实时处理要求。

  3. 状态控制模块（硬件连线式控制）：

    • 功能：按LMS算法步骤（输入→计算输出→算误差→更新权值）生成时序信号；
    • 流程：
      1. 初始化：权值清零，寄存器复位；
      2. 输入阶段：存储输入信号x(n)\mathbf{x}(n)和期望信号d(n)d(n)；
      3. 运算阶段：使能乘加器，计算y(n)y(n)和e(n)e(n)；
      4. 更新阶段：根据e(n)e(n)更新权值w(n+1)\mathbf{w}(n+1)；
    • 关键：用系统时钟（50MHz）分频，确保各模块时序同步，不出现数据冲突。

3.3.3 VHDL代码核心片段（以权值更新模块为例）

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity weight_update is
    Port ( clk      : in  STD_LOGIC;          -- 50MHz时钟
           rst      : in  STD_LOGIC;          -- 复位信号
           e        : in  SIGNED(11 downto 0);-- 误差信号（12位补码）
           x        : in  SIGNED(11 downto 0);-- 输入信号（12位补码）
           mu       : in  SIGNED(11 downto 0);-- 步长（12位补码，μ=0.01）
           w_old    : in  SIGNED(11 downto 0);-- 旧权值
           w_new    : out SIGNED(11 downto 0) -- 新权值
         );
end weight_update;

architecture Behavioral of weight_update is
signal temp : SIGNED(23 downto 0); -- 乘法中间结果（12位×12位=24位）
begin
    process(clk, rst)
    begin
        if rst = '1' then
            w_new <= (others => '0');
            temp <= (others => '0');
        elsif rising_edge(clk) then
            -- 计算2μe(n)x(n)：先算μ*e，再×2（左移1位），再×x
            temp <= shift_left((mu * e), 1) * x;
            -- 截取12位（定标对齐），更新权值
            w_new <= w_old + temp(21 downto 10); -- 取中间12位，避免溢出
        end if;
    end process;
end Behavioral;

3.4 第四步：FPGA验证——综合与仿真

将VHDL代码导入Quartus II，完成3个关键步骤：

3.4.1 逻辑综合与资源分析

  • 目标芯片：Altera Stratix II EP2S30F484C3（30K逻辑单元，足够实现9阶LMS滤波器）；
  • 资源占用：总逻辑单元（LE）约1800个（占芯片6%），寄存器约500个，无资源瓶颈；
  • 时序分析：最高工作频率52MHz，满足通信系统“10Mbps信号”的实时处理要求（1个符号周期需100ns，52MHz时钟足够完成1次权值更新）。

3.4.2 功能仿真（ModelSim联合仿真）

  • 输入激励：模拟MATLAB的PAM信号和信道失真，输入到FPGA模型；
  • 输出验证：
    1. 均衡前：输出信号眼图闭合，误码率1e-2；
    2. 均衡后：输出信号眼图张开，误码率<1e-6，与MATLAB仿真结果一致；
    3. 权值变化：权值从0开始，约200个时钟周期后稳定，收敛速度符合预期。

3.4.3 硬件下载（可选）

将综合后的.bit文件下载到Stratix II开发板，用示波器观测输入/输出信号：

  • 输入端：信号波形“模糊”，有明显串扰；
  • 输出端：信号波形“锐利”，码元边界清晰，证明硬件实现成功。 在这里插入图片描述

四、毕业设计复盘：踩过的坑与经验

4.1 那些踩过的坑

  1. 数据溢出问题：初期没考虑乘加后的位数扩展（12位×12位=24位），直接截取12位导致数据溢出，仿真时权值发散——解决：先保留24位中间结果，再按定标位置截取，避免精度损失。
  2. 时序冲突：状态控制模块的时钟没分频，乘加器还没算完，权值就开始更新，导致数据错误——解决：用状态机（IDLE→INPUT→CALC→UPDATE），每个状态延时1个时钟周期，确保时序同步。
  3. 步长选太大：一开始设μ=0.05\mu=0.05，FPGA仿真时权值震荡不收敛——解决：回到MATLAB重新仿真，确定μ\mu的安全范围（0~2/λ_max，λ_max是输入信号的最大特征值），最终选μ=0.01\mu=0.01。

4.2 给学弟学妹的建议

  1. 先仿真再硬件：不要直接写VHDL！先用MATLAB把算法参数（步长、阶数）调对，否则硬件实现后发现性能差，返工成本极高；
  2. 善用FPGA宏模块：乘加器、RAM等不要手动写，用Quartus II的LPM库，既节省代码，又能自动优化时序；
  3. 答辩突出工程价值：评委不关心公式推导，重点讲“你的滤波器解决了什么实际问题”——比如“在20dB噪声下，误码率从1e-2降到1e-6，满足电话信道的通信要求”。

五、项目资源与后续扩展

5.1 项目核心资源

本项目包含完整的MATLAB仿真代码（LMS算法、眼图分析）、VHDL代码（乘加器、状态机、权值更新模块）、Quartus II综合工程文件，可直接复现实验结果。若需获取，可私信沟通，还能提供FPGA下载调试指导。

5.2 未来扩展方向

  1. 盲均衡扩展：目前是“训练模式”，需要已知训练序列；后续可加入CMA（常数模算法），实现“无训练序列”的盲均衡，适配广播、HDTV等场景；
  2. 多通道扩展：将单通道滤波器改成多通道，用于MIMO（多输入多输出）通信系统，提升抗干扰能力；
  3. 低功耗优化：用FPGA的时钟门控技术，在无信号时关闭部分模块，降低功耗，适配便携式设备。

如果本文对你的数字信号处理、FPGA设计相关毕业设计有帮助，欢迎点赞 + 收藏 + 关注，后续会分享更多通信算法的硬件落地案例！
