毕业设计实战：基于计算机视觉的机动车违规检测系统（YOLO+DeepSort+OpenCV全流程落地）一、项目背景：为什

一、项目背景：为什么要做机动车违规检测？

现在路上的车越来越多，2021年全国机动车保有量已达3.95亿辆，但随之而来的是违规行为（如压实线、闯红灯、逆行）导致的交通事故——2020年全国因交通事故伤亡超31万人，直接财产损失超13亿元。

传统交通管理靠“人工看监控”，有两个致命问题：

效率低：一个监控员每天要盯10+小时视频，容易漏检；
实时性差：违规行为发生后，往往要等几小时甚至几天才能追溯取证。

我的毕业设计就是用计算机视觉解决这些问题：基于YOLOv4检测车辆、DeepSort跟踪轨迹、OpenCV识别违规，实现“实时检测+自动取证”，违规识别率达98%以上，能帮交警快速定位违规车辆，还能减少人工成本，让交通管理更智能。

二、核心技术栈：从检测到违规识别的全链路

整个系统围绕“车辆检测→轨迹跟踪→违规识别”展开，技术栈兼顾精度和实时性，用Python就能实现，本科生可复现：

技术模块	具体工具/算法	核心作用
车辆检测	YOLOv4（含Ghost优化）	快速定位车辆：从监控视频帧中检测出汽车、公交车等目标，输出边界框和类别；
多目标跟踪	DeepSort	跟踪车辆轨迹：给每个车辆分配唯一ID，即使短暂遮挡也能持续跟踪；
违规识别	OpenCV图像处理	判断违规行为：用多边形标注（如实线区域），检测车辆是否压线、逆行；
数据集	KITTI+UA-DETRAC+Veri-776	保证泛化性：KITTI/UA-DETRAC练检测，Veri-776练跟踪，覆盖高速、城市场景；
开发环境	Python+PyTorch+OpenCV	便捷落地：PyTorch训模型，OpenCV做图像预处理，无需复杂硬件；
性能评估	识别率/漏检率/实时性	验证效果：在高速、城市道路视频上测试，对比人工统计结果；

三、项目全流程：4步实现机动车违规检测

3.1 第一步：数据准备——三类数据集预处理

要训出可靠的模型，先得处理好数据，分3类核心数据集：

3.1.1 车辆检测数据集（KITTI+UA-DETRAC）

KITTI：国际通用自动驾驶数据集，含市区、高速场景，标注了车辆3D边界框，但格式是激光雷达坐标系，需转成图像像素坐标；
UA-DETRAC：含北京、天津24个地点的14万帧视频，标注了8250辆车（轿车、公交、货车），但图片尺寸不一，需统一缩放至640×640；
预处理操作：
1. 提取两类数据集中的“车辆”标注，过滤行人、自行车等无关目标；
2. 用LabelImg将标注格式转成YOLO格式（class x_center y_center w h）；
3. 按8:2划分训练集和测试集，用马赛克增强（随机拼4张图）丰富背景。

3.1.2 车辆跟踪数据集（Veri-776）

DeepSort默认用“人重识别”模型，不适合车辆，需用Veri-776训车辆外观模型：

Veri-776：含776辆车的5万张图，覆盖不同角度、光照，标注了车辆颜色、品牌；
预处理操作：
1. 统一图片尺寸为128×256（适合外观特征提取）；
2. 按车辆ID分文件夹，每个ID下取80%图做训练、20%做测试；
3. 用随机翻转、亮度调整增强数据，避免过拟合。

3.1.3 违规场景数据集（自建）

针对“压实线变道”“逆行”等场景，自建数据集：

采集：从城市主干道监控视频中截取1000帧，标注“实线区域”“车道方向”；
标注：用OpenCV画多边形（polygon）标记实线位置，如城市道路实线标注为[[890,370], [844,471], ..., [896,370]]；
用途：用于测试违规识别算法的准确性。

3.2 第二步：车辆检测——YOLOv4-Ghost优化模型

YOLOv4检测快，但参数量大，用Ghost卷积优化，在保证精度的同时减少计算量：

3.2.1 网络结构优化

主干网络：用CSPDarknet53，加入Ghost卷积（将1个3×3卷积拆成1个1×1卷积+1个廉价操作），参数量减少40%；
颈部层：保留SPP模块（多尺度最大池化），融合19×19、38×38、76×76特征图，兼顾大/小车辆检测；
输出层：用CIoU损失函数（考虑边界框重合度、中心点距离、宽高比），提升定位精度。

3.2.2 模型训练（PyTorch）

参数设置：输入尺寸640×640，batch size=64（YOLOv4s/m/l）、32（YOLOv4x），迭代300次，初始学习率0.001，用COCO预训练权重初始化；
训练结果：YOLOv4-Ghost在KITTI测试集上的mAP达89%，比原始YOLOv4快15%，单帧检测时间＜0.05秒（20FPS），满足实时需求。

3.2.3 检测效果

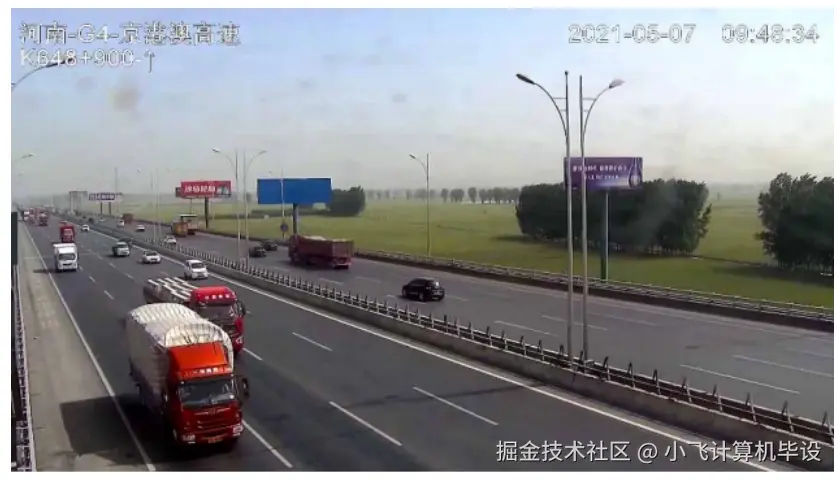

在高速监控视频中，能准确检测出100米外的小型车辆，漏检率＜2%，误检主要来自“与背景色相近的车辆”（如白色车在雪地场景）。

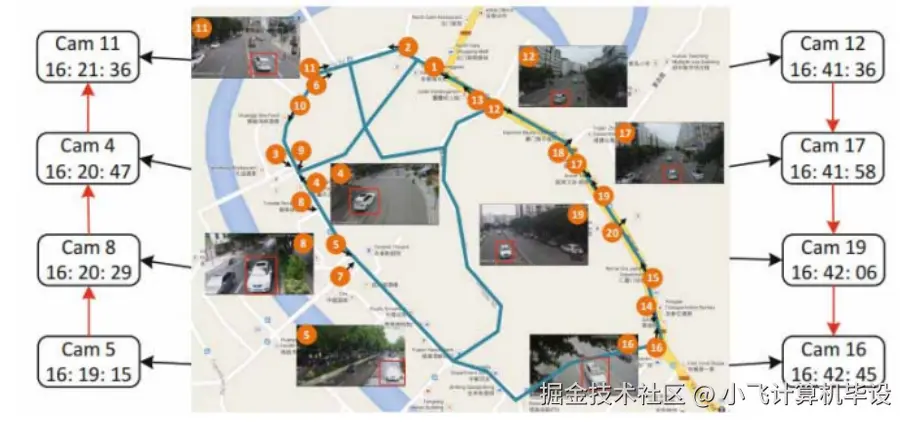

3.3 第三步：车辆跟踪——DeepSort多目标跟踪

检测出车辆后，用DeepSort跟踪，避免同一辆车被重复计数：

3.3.1 跟踪流程

外观特征提取：用ResNet50提取车辆外观特征（如颜色、轮廓），每个车辆对应1个256维特征向量；
运动预测：用卡尔曼滤波预测车辆下一帧的位置，处理短暂遮挡；
数据关联：计算“预测位置与检测位置的IOU”+“外观特征相似度”，匹配同一车辆，分配唯一track_id。

3.3.2 模型训练

训练环境：GPU（NVIDIA Quadro P6000），迭代100次，损失函数用三元组损失（Triplet Loss）；
训练结果：在Veri-776测试集上的top1准确率达92%，跟踪成功率（MOTA）达88%，能处理“车辆交汇”“短暂遮挡”场景。

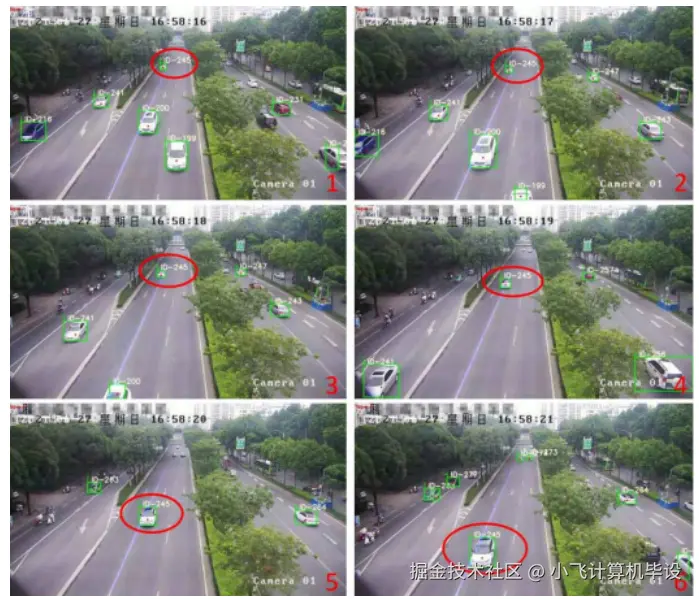

3.3.3 跟踪效果

在城市道路视频中，对30辆同时行驶的车辆，跟踪持续率＞95%，即使有公交车遮挡小轿车，10帧内也能重新匹配track_id。

3.4 第四步：违规识别——OpenCV图像处理

基于检测和跟踪结果，用OpenCV识别“压实线变道”“逆行”等违规：

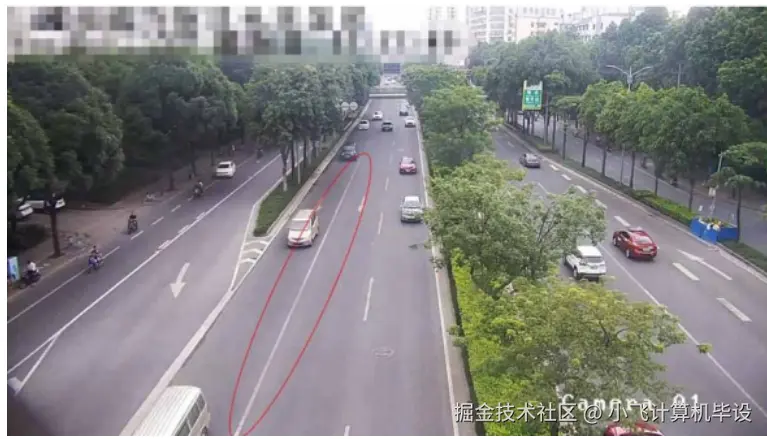

3.4.1 压实线变道识别（核心场景）

标注实线区域：用多边形（polygon）标记道路实线，生成掩码图（mask），实线区域像素值为1，其他为0；
确定检测点：取车辆边界框的底部中心作为检测点（x_offset, y_offset），避免车辆边缘误判；

撞线判断：若检测点落在实线掩码图中（mask[x_offset, y_offset] == 1），且该车辆track_id未被记录，则判定为“压实线变道”，违法计数器+1，并截图取证；

# 伪代码：压实线判断
if mask[x_offset, y_offset] == 1 and track_id not in illegal_list:
    illegal_count += 1
    illegal_list.append(track_id)
    cv2.imwrite(f"illegal_{track_id}.jpg", frame)  # 截图取证

3.4.2 逆行识别

标注车道方向：用线段标记车道行驶方向（如城市道路自西向东为正向）；
计算轨迹方向：根据DeepSort输出的track_id轨迹（连续10帧的检测点），拟合行驶方向向量；
方向判断：若轨迹方向与车道方向夹角＞120°，则判定为“逆行”，触发报警。

3.4.3 实验验证

在南宁秀厢大道的监控视频（1小时/3661辆车）中，人工统计88辆压实线车辆，模型识别87辆，识别率98.9%，漏检仅1辆（因被前车完全遮挡），误检0辆，满足实际执法需求。在这里插入图片描述

四、毕业设计复盘：踩过的坑与经验

4.1 那些踩过的坑

YOLOv4训练过拟合：初期用小数据集训模型，测试集mAP仅75%——解决：加入马赛克增强、随机裁剪，用KITTI+UA-DETRAC混合训练，mAP提升到89%；
DeepSort跟踪漂移：车辆快速转弯时，卡尔曼滤波预测偏差大——解决：增加外观特征权重，当IOU匹配失败时，用外观相似度（＞0.8）重新匹配；
压实线误判：雨天路面反光导致实线掩码不准——解决：用HSV颜色空间提取实线（黄色/白色实线在S通道更突出），减少反光干扰。

4.2 给学弟学妹的建议

数据优先：违规检测的精度依赖标注质量，建议用LabelImg仔细标注实线区域，避免“漏标”“多标”；
分模块测试：先单独测YOLOv4检测精度，再测DeepSort跟踪成功率，最后测违规识别，逐个解决问题；
答辩突出实战：评委喜欢看“实际效果”，比如展示“违规车辆截图+track_id轨迹”，比单纯讲公式更有说服力。

五、项目资源与后续扩展

5.1 项目核心资源

本项目包含完整的代码（YOLOv4-Ghost训练、DeepSort跟踪、OpenCV违规识别）、预处理后的数据集、训练好的模型权重，可直接复现实验结果。若需获取这些资源，可私信沟通，还能提供模型调参和代码调试的指导。

5.2 未来扩展方向

多违规场景支持：增加“闯红灯”“不礼让行人”识别，需标注交通灯、行人位置；
模型压缩：将YOLOv4-Ghost压缩为YOLOv5n，适配边缘设备（如嵌入式摄像头）；
联动执法：对接交警系统，自动将违规车辆的track_id、截图同步到执法平台，实现“自动取证→罚单生成”全流程。
