从SQL到ER图：让数据库作业不再手绘
在数据库课程中，最常见、也最让人头疼的作业之一，就是根据建表语句绘制ER图。很多同学都经历过这样的过程：写完几十行SQL后，还要打开Visio或手绘软件，一个一个地画矩形、连线、标注属性。稍微修改一个字段，还得重新调整整张图，费时又容易出错。
其实，这样的重复劳动完全可以交给工具完成。现在，有一种功能可以直接将SQL语句自动转换成ER图，帮助我们快速可视化数据库结构，让作业既规范又高效。
软件地址：tools.anqstar.com/tools/er

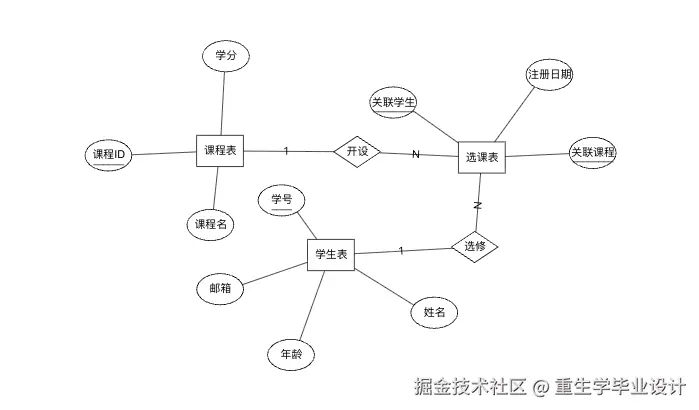

生成的效果如下：

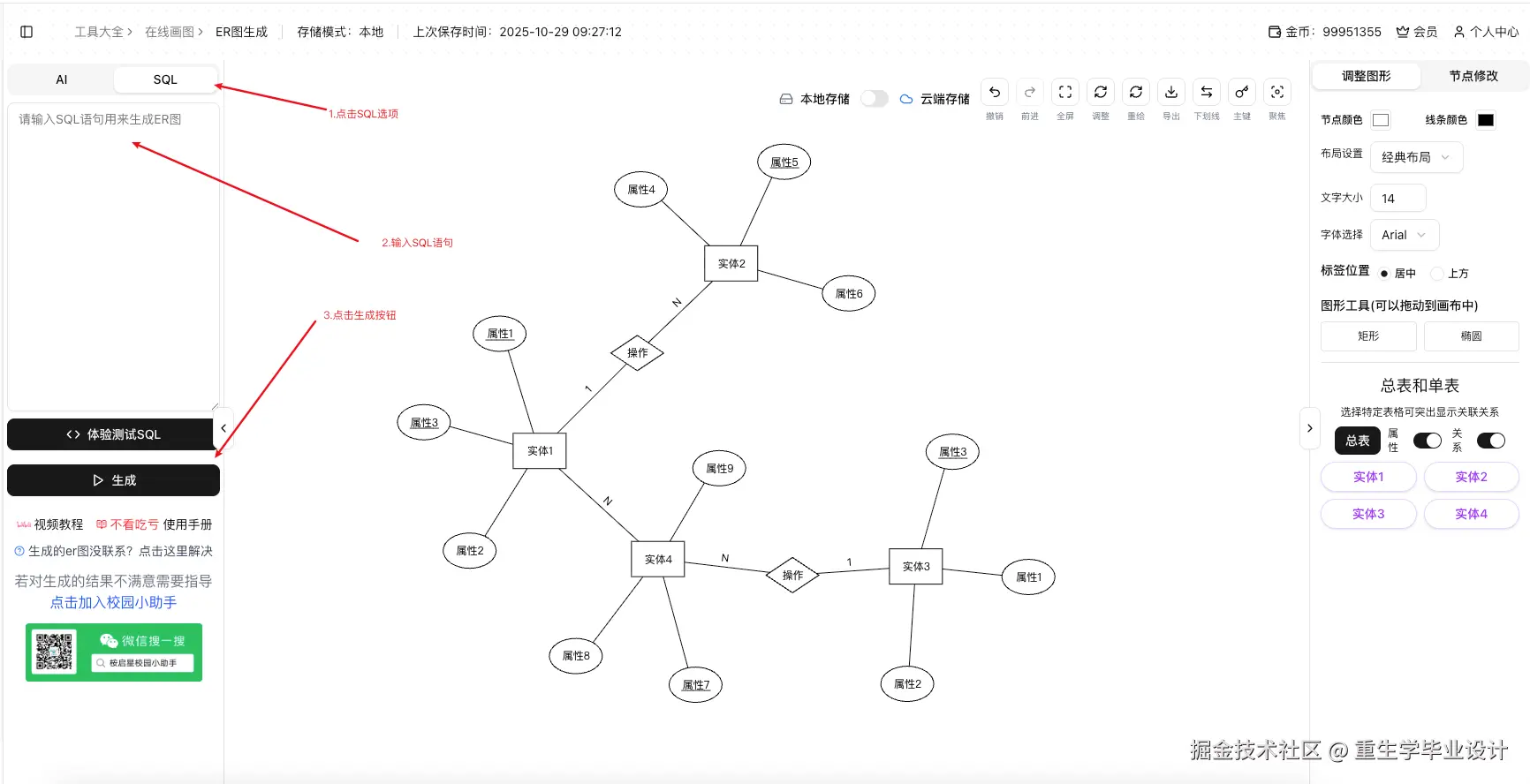

我们只需要按照下面三个步骤走，就可以把SQL生成ER图了：
那么什么是ER图呢？
ER图（Entity-Relationship Diagram，实体关系图）是数据库设计中最基础、也是最重要的图示工具。它主要用来表示数据库中的实体（表） 、属性（字段）和关系（外键） 。
在图形上，一般有这样的约定：
- 正方形（矩形）表示表，也就是数据库中的实体。
- 椭圆表示属性，即表中的各个列。
- 连线表示关系，通常对应外键或引用关系。
通过ER图，我们能直观看出表与表之间的连接、字段的分布和约束结构。这在写报告或展示数据库设计思路时，非常直观。
自动生成ER图的技术原理
传统的绘图方式靠人工识别SQL中的结构，而这个工具的核心思路是语法解析与结构建模。
它会从你输入的SQL脚本中自动完成以下几步：
- 分析建表语句：识别出
CREATE TABLE及其内部字段定义。 - 提取表结构与字段：将表名、字段名、类型、主外键信息解析为可视化节点。
- 生成关系图结构：以表为矩形、字段为椭圆，通过外键连线展示关系。
- 解析注释信息：即便
COMMENT部分语法不规范，工具也能识别并在图中展示字段说明。
整个过程只需几秒钟，就能把原本密密麻麻的SQL代码转化为清晰的图形结构，让数据库逻辑一目了然。
如何使用
使用方式非常简单，几乎不需要额外学习：
- 输入SQL建表语句
把你的课程作业SQL粘贴进工具输入框中。 - 点击“生成ER图”
程序自动解析表、字段和外键关系。 - 查看结果并导出
生成的ER图可以直接展示在界面上，也可以导出为图片，用于实验报告或PPT。
你可以自由调整布局、修改说明，或者重新生成，避免手绘时出现的线条混乱、关系遗漏等问题。
让数据库作业更专注于思路，而不是画图
手绘ER图曾是数据库作业的标配，但现在有了更高效的选择。自动生成ER图不仅能节省时间，更能让你把精力放在数据库设计逻辑本身上。
只需输入SQL语句，就能一键生成漂亮、规范的ER图。这不仅让作业展示更清晰，也让整个学习过程更轻松高效。
如果你还在为画图发愁，不妨试试这个SQL自动ER图生成工具——让数据库设计回归它该有的重点：结构与逻辑，而不是线条与形状。
