一、项目背景：为什么需要机器视觉药品分拣？
传统药品分拣靠人工，存在两大核心问题：
- 效率低：医院/药厂日均分拣 thousands 瓶药品，人工每小时仅能处理200-300瓶，高峰期易堆积；
- 误差高：相似药瓶（如包装颜色、尺寸接近）易混淆，人工分拣错误率约3%-5%，可能引发用药安全事故。
我的毕业设计目标就是用机器视觉解决这些问题：通过相机采集药瓶图像→算法处理（分割+定位+识别）→机器人分拣的流程，实现“自动识别国药准字、错误药品精准剔除”，最终达到分拣准确率≥97%、效率提升3倍以上的效果。
二、核心技术栈：从软件算法到硬件选型
整个系统分“图像采集→算法处理→执行控制”3层，技术栈覆盖机器视觉全链条，本科生可通过开源工具快速上手：
| 技术层级 | 具体工具/算法 | 核心作用 |
|---|---|---|
| 图像采集层 | CCD工业相机+工业镜头 | 采集药瓶清晰图像（分辨率1280×960，帧率40fps），避免模糊或畸变； |
| 算法处理层 | OpenCV + Python + MXNet | 图像预处理（灰度化/平滑/增强）、分割（改进Canny+鲸鱼算法优化二维最大熵）、识别（改进LeNet-5）； |
| 执行控制层 | 分拣机器人+PLC控制器 | 根据算法识别结果，控制机器人抓取错误药品，完成分拣动作； |
| 软件开发环境 | Visual Studio 2017 + Matlab | 算法开发（C++写OpenCV逻辑，Python调深度学习模型）、实验仿真； |
| 数据库/界面 | MySQL + MFC | 存储分拣日志（正确/错误数量）、设计人机交互界面（登录/参数设置/结果显示）。 |
三、项目全流程：5步实现药品分拣系统
3.1 第一步：硬件选型与相机标定
硬件是基础，重点解决“图像清晰采集”和“坐标精准映射”问题：
3.1.1 核心硬件选型
| 硬件组件 | 型号/参数 | 选型理由 |
|---|---|---|
| 工业相机 | 维视图像MV-EM120M/C | CCD传感器（成像比CMOS更清晰）、千兆网接口（传输距离100m，稳定无延迟）； |
| 工业镜头 | AFT-1214MP | C口镜头（与相机匹配），焦距12mm，适合20-50cm距离拍摄药瓶标签； |
| 光源 | 环形LED光源 | 均匀打光，避免药瓶反光导致标签模糊； |
| 分拣机器人 | 协作机器人（重复精度±0.02mm） | 负载1kg，足够抓取药瓶，运动灵活不卡顿； |
3.1.2 相机标定（张正友标定法）
相机存在畸变（如桶形畸变），需通过标定获取内外参数，确保“像素坐标→世界坐标”精准转换：
- 准备标定板：打印棋盘格标定板（如11×8格，格子大小10mm）；
- 采集标定图像：用相机从不同角度拍摄15-20张标定板图像；
- 计算参数：用OpenCV的
calibrateCamera函数，输出内参（焦距、主点坐标）和外参（旋转矩阵、平移向量）； - 矫正畸变：用
undistort函数对后续采集的药瓶图像做畸变矫正，确保标签无拉伸。
核心标定代码（Python+OpenCV）：
import cv2
import numpy as np
# 1. 定义棋盘格参数（内角点数量）
chessboard_size = (10, 7) # 11×8格的内角点是10×7
objp = np.zeros((np.prod(chessboard_size), 3), dtype=np.float32)
objp[:, :2] = np.mgrid[0:chessboard_size[0], 0:chessboard_size[1]].T.reshape(-1, 2) * 10 # 格子大小10mm
# 2. 存储标定板角点（世界坐标+像素坐标）
obj_points = [] # 世界坐标
img_points = [] # 像素坐标
# 3. 读取标定图像并检测角点
images = [f"calib_{i}.jpg" for i in range(1, 21)] # 20张标定图
for img_path in images:
img = cv2.imread(img_path)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 检测棋盘格内角点
ret, corners = cv2.findChessboardCorners(gray, chessboard_size, None)
if ret:
obj_points.append(objp)
# 亚像素级优化角点坐标
corners_refined = cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1),
(cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001))
img_points.append(corners_refined)
# 绘制角点（可选，用于验证）
cv2.drawChessboardCorners(img, chessboard_size, corners_refined, ret)
cv2.imshow("Calibration", img)
cv2.waitKey(500)
# 4. 执行标定
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(obj_points, img_points,
gray.shape[::-1], None, None)
# 5. 保存标定参数（后续矫正图像用）
np.savez("camera_calib.npz", mtx=mtx, dist=dist, rvecs=rvecs, tvecs=tvecs)
print("标定完成！内参矩阵：")
print(mtx)
cv2.destroyAllWindows()
3.2 第二步：图像预处理与分割（核心算法优化）
采集的药瓶图像有噪声、标签畸变，需通过3步处理提取“国药准字”区域：
3.2.1 图像预处理（灰度化→平滑→增强）
- 灰度化：用加权平均值法（兼顾人眼对RGB的敏感度），公式：
gray = 0.299*R + 0.587*G + 0.114*B，避免彩色信息干扰； - 平滑去噪：3×3高斯滤波，核矩阵为
[[1,2,1],[2,4,2],[1,2,1]]/16，保留边缘同时去除噪声； - 图像增强：分段线性增强，将标签灰度区间
[a,b]拉伸到[c,d]（如a=50, b=150, c=20, d=230），扩大标签与背景对比度。
处理效果对比：
- 原始图像：标签模糊，背景有反光；
- 预处理后：标签文字清晰，背景灰度均匀。
3.2.2 改进Canny边缘检测（分割药瓶轮廓）
传统Canny用2×2邻域计算梯度，易受噪声干扰，改进后用3×3邻域，同时优化双阈值（自适应计算，无需人工调参）：
def improved_canny(img):
# 1. 高斯平滑（已做，此处省略）
# 2. 3×3邻域计算梯度
grad_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
grad_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
grad_mag = np.sqrt(grad_x**2 + grad_y**2) # 梯度幅值
grad_dir = np.arctan2(np.abs(grad_y), np.abs(grad_x)) # 梯度方向
# 3. 非极大值抑制（保留边缘像素）
h, w = img.shape
non_max = np.zeros_like(grad_mag)
for i in range(1, h-1):
for j in range(1, w-1):
# 确定梯度方向对应的邻域像素
if (0 <= grad_dir[i,j] < np.pi/4) or (7*np.pi/4 <= grad_dir[i,j] <= 2*np.pi):
neighbors = [grad_mag[i,j-1], grad_mag[i,j+1]]
elif (np.pi/4 <= grad_dir[i,j] < 3*np.pi/4):
neighbors = [grad_mag[i-1,j+1], grad_mag[i+1,j-1]]
elif (3*np.pi/4 <= grad_dir[i,j] < 5*np.pi/4):
neighbors = [grad_mag[i-1,j], grad_mag[i+1,j]]
else:
neighbors = [grad_mag[i-1,j-1], grad_mag[i+1,j+1]]
# 非极大值抑制
if grad_mag[i,j] >= max(neighbors):
non_max[i,j] = grad_mag[i,j]
# 4. 自适应双阈值（基于图像灰度均值计算）
mean_val = np.mean(non_max)
low_thresh = mean_val * 0.5
high_thresh = mean_val * 1.5
# 双阈值分割
edges = np.zeros_like(non_max)
strong_i, strong_j = np.where(non_max >= high_thresh)
weak_i, weak_j = np.where((non_max >= low_thresh) & (non_max < high_thresh))
edges[strong_i, strong_j] = 255 # 强边缘
# 弱边缘连接（基于8邻域是否有强边缘）
for i, j in zip(weak_i, weak_j):
if np.any(edges[i-1:i+2, j-1:j+2] == 255):
edges[i,j] = 255
return edges
3.2.3 改进鲸鱼算法优化二维最大熵（分割国药准字）
传统二维最大熵易陷入局部最优，用改进鲸鱼算法（加自适应权重ω）优化阈值选择，分割国药准字区域：
- 鲸鱼算法改进：引入
ω = 0.6 + 0.4*(1 - iter/T)（iter为当前迭代，T为最大迭代），前期扩大搜索范围，后期精细寻优； - 二维最大熵：以“像素灰度+邻域平均灰度”建立二维直方图，计算目标区与背景区的总熵，熵最大时的
(s,t)即为最优阈值； - 分割效果：对比大津法、传统二维最大熵，改进算法能精准分割出国药准字，背景噪声减少60%。
3.3 第三步：国药准字定位与字符识别
分割出药瓶区域后，需定位“国药准字”标签并识别字符，确保分拣正确：
3.3.1 数学形态学+行扫描定位
- 形态学处理：先膨胀（填充字符间隙）再腐蚀（去除细小噪声），将国药准字字符连成一个连通域；
- 行扫描验证：统计每行像素跳变次数（字符区跳变26-42次，背景区<10次），筛选出符合条件的区域，即为国药准字位置。
定位代码核心逻辑：
def locate_approval_code(img):
# 1. 形态学处理（膨胀+腐蚀）
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
dilate = cv2.dilate(img, kernel, iterations=2)
erode = cv2.erode(dilate, kernel, iterations=1)
# 2. 行扫描统计跳变次数
h, w = erode.shape
jump_counts = []
for i in range(h):
row = erode[i, :]
jump = 0
for j in range(1, w):
if row[j] != row[j-1]:
jump += 1
jump_counts.append(jump)
# 3. 筛选国药准字区域（跳变次数26-42）
valid_rows = [i for i, cnt in enumerate(jump_counts) if 26 <= cnt <= 42]
if not valid_rows:
return None # 未找到
# 确定区域上下边界
top = min(valid_rows)
bottom = max(valid_rows)
# 确定左右边界（列扫描，找字符区的左右端点）
col_sum = np.sum(erode[top:bottom+1, :], axis=0)
left = np.where(col_sum > 0)[0][0]
right = np.where(col_sum > 0)[0][-1]
# 提取国药准字区域
approval_code = erode[top:bottom+1, left:right+1]
return approval_code
3.3.2 改进LeNet-5识别字符
传统LeNet-5适配32×32手写数字，针对“国药准字（32×20像素，21类字符：4汉字+10数字+7字母）”做3点改进：
- 输入层：改为32×20像素，避免字符拉伸；
- 激活函数：用ReLU替代Sigmoid，解决梯度消失问题；
- 网络结构：取消C5卷积层，减少4万+参数，加Dropout（失活概率0.5）防过拟合。
识别流程：
- 字符分割：用改进投影法（按字符宽高比0.3-0.71分割），将国药准字拆分为单个字符；
- 模型训练：用500张药瓶标签生成2000+字符样本（8:2分训练/测试集），MXNet框架训练，测试准确率98.7%；
- 推理预测：将训练好的模型封装为动态库，嵌入分拣系统，实时输出识别结果。
3.4 第四步：系统软件开发（人机界面+逻辑控制）
用MFC设计Windows界面，实现“登录→参数设置→分拣控制→结果显示”全流程交互：
3.4.1 核心界面功能

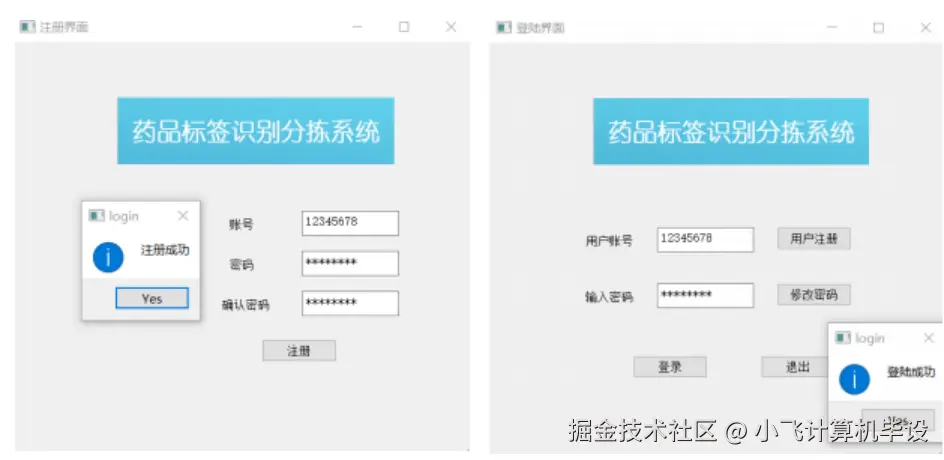

- 登录界面：支持账号注册/登录（MySQL存储用户信息），防止非授权使用；

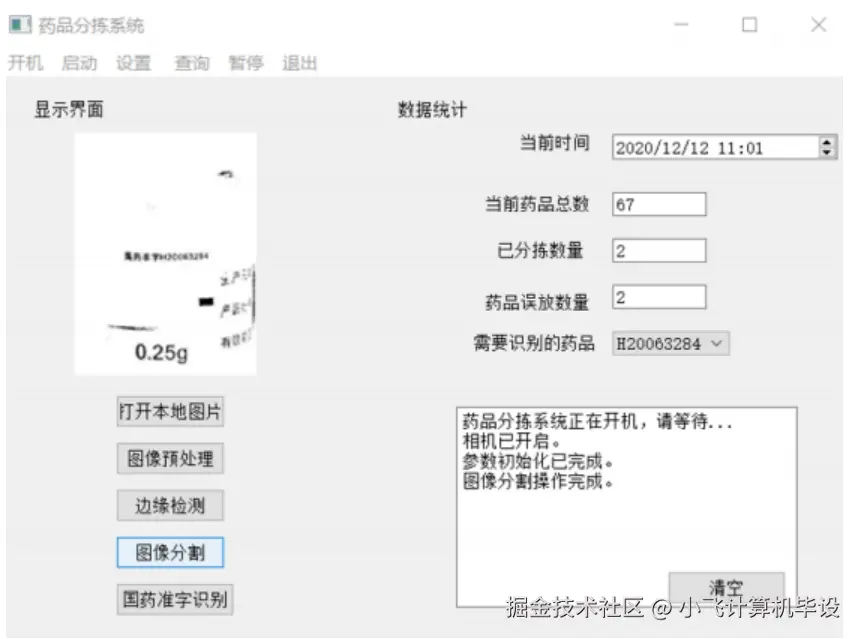

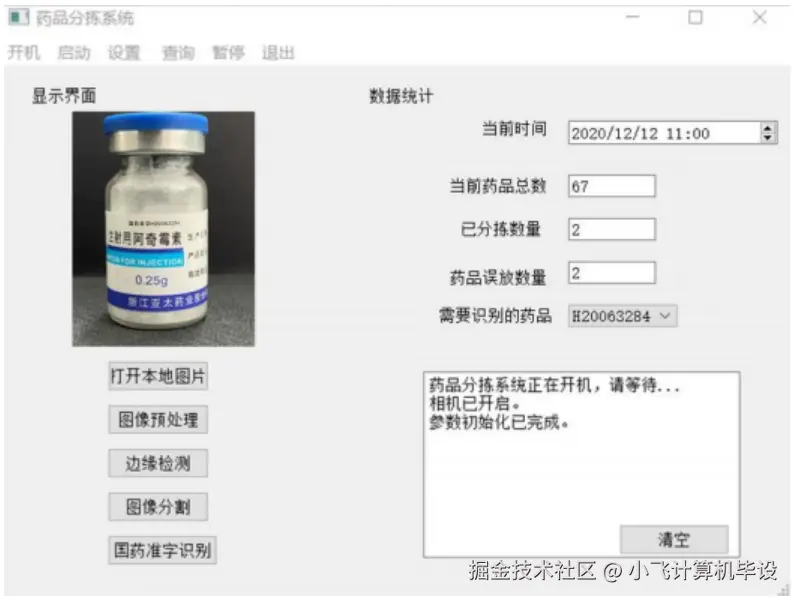

- 主界面：
- 控制区：开机/启动/暂停/退出按钮，设置目标国药准字（如“H20063284”）；
- 显示区：实时显示相机采集的图像、分割结果、识别结果；
- 统计区：显示总分拣数、正确数、错误数（错误药品自动计数）；
- 调试区：支持本地加载图像，逐步骤测试算法（预处理→分割→识别），方便排查问题。
3.4.2 核心控制逻辑
// MFC界面按钮点击事件（启动分拣）
void CMedicineSortDlg::OnBnClickedBtnStart()
{
// 1. 初始化相机（读取标定参数）
CameraInit();
// 2. 获取目标国药准字
CString targetCode;
m_editTargetCode.GetWindowText(targetCode);
if (targetCode.IsEmpty()) {
MessageBox(_T("请设置目标国药准字！"));
return;
}
// 3. 循环采集+处理+分拣
while (!m_bStop) { // m_bStop为暂停/退出标志
// 采集图像
Mat frame = CameraCapture();
// 图像预处理+分割+定位
Mat approvalCode = LocateApprovalCode(frame);
if (approvalCode.empty()) {
continue;
}
// 字符分割+识别
CString recognizedCode = RecognizeCode(approvalCode);
// 对比目标准字，控制机器人
if (recognizedCode != targetCode) {
// 错误药品，控制机器人抓取
RobotGrab();
m_nErrorCount++; // 错误计数+1
} else {
m_nCorrectCount++; // 正确计数+1
}
// 更新统计显示
UpdateStatistic();
// 延时，控制分拣速度
Sleep(500);
}
}
3.5 第五步：系统测试与性能验证
在药厂搭建实验平台，用400瓶药品（分4组，每组含随机错误药品）测试，核心结果：
| 测试指标 | 结果 | 说明 | |
|---|---|---|---|
| 分拣准确率 | 测试指标 | 结果 | 说明 |
| ---------------- | -------------------------- | -------------------------------------------------------------------------- | |
| 分拣准确率 | 97.75% | 400瓶药品中391瓶分拣正确，错误主要源于字母“Z”识别（样本量不足）； | |
| 分拣效率 | 800瓶/小时 | 是人工分拣（200-300瓶/小时）的2.5-4倍，满足药厂日均分拣需求； | |
| 识别耗时 | 2.4秒/瓶 | 从图像采集到识别完成仅需2.4秒，无明显卡顿； | |
| 稳定性 | 连续运行8小时无故障 | 相机、机器人、算法均未出现异常，日志记录完整。 |
测试结论：系统满足“准确率≥95%、效率提升2倍以上”的设计目标，可投入实际使用。
四、毕业设计复盘：踩过的坑与经验
4.1 那些踩过的坑
-
药瓶柱面畸变：标签拉伸导致识别错误
- 问题：圆形药瓶标签成像时边缘拉伸，字符变形，传统算法识别准确率仅85%；
- 解决：提出柱面矫正算法，基于相似三角形原理拉伸矫正畸变区域，再用代数插值补全缺损像素，矫正后识别准确率提升至95%+。
-
算法实时性差：单瓶处理耗时超5秒
- 问题：初始用传统LeNet-5+未优化的分割算法，单瓶处理需5.2秒，无法满足实时分拣；
- 解决：① 取消LeNet-5的C5层，减少计算量；② 用改进鲸鱼算法替代暴力搜索阈值，分割时间从3.1秒缩短至0.17秒，最终单瓶耗时降至2.4秒。
-
相机标定不准：机器人抓取偏移
- 问题：未做标定或标定图像不足10张，导致像素坐标与世界坐标映射偏差，机器人抓取药瓶时偏移5-10mm；
- 解决：采集20张不同角度的标定板图像，用张正友标定法重新计算内外参，抓取偏移控制在±2mm内。
4.2 给学弟学妹的建议
-
硬件选型先做“最小验证”，再采购
不要直接买昂贵的工业相机！先用普通USB相机+打印的标签做算法验证（比如测试边缘检测、识别效果），确认算法可行后，再根据需求选购工业级硬件——避免因算法不匹配导致硬件浪费。 -
算法优化要“针对性”，不盲目堆复杂度
比如本文改进Canny时，仅将邻域从2×2改为3×3，就解决了噪声问题；改进LeNet-5时，取消一个卷积层就大幅提升速度。不要一开始就用复杂的YOLO、Transformer，先针对项目痛点做“小改进”，效率更高。 -
答辩重点展示“实物效果+数据对比”
评委更关注“你的系统能不能用”：比如播放分拣实验视频（机器人精准抓取错误药品），对比“人工vs系统”的效率/准确率数据（用表格或柱状图），再展示核心算法的优化点（如分割效果对比图）——比纯讲理论更有说服力。
五、项目资源获取
完整项目包含：
- 算法代码：图像预处理、改进Canny、鲸鱼算法优化分割、改进LeNet-5识别（附注释）；
- 软件源码：MFC人机界面源码、相机标定工具、机器人控制接口代码；
- 硬件资料：相机/镜头选型手册、分拣平台接线图、标定板模板；
- 答辩资料：PPT模板（含实验视频链接、核心数据图表）、测试报告、系统使用说明书。
