 嵌入式 UI 开发的技术困境：从需求到瓶颈

【嵌入式 UI 开发必备】在物联网、工业控制及便携智能设备开发中，如何在 no-std 无操作系统环境下构建高效图形化 UI？传统终端 UI 库受限于资源与硬件兼容性，成为开发痛点。本文深度解析开源项目 Mousefood——Ratatui 与 embedded-graphics 的桥梁，教你快速掌握嵌入式图形化 TUI 开发，适配 ESP32/OLED/EPD 等硬件，实现低资源设备的复杂 UI 部署，提升嵌入式项目开发效率与用户体验。

嵌入式设备普遍采用 8 位或 32 位微控制器（MCU），内存资源通常限制在几十 KB 到几百 KB 级，Flash 存储空间也多在 1MB-16MB 区间，且多数工业控制、低功耗传感器节点等场景需脱离操作系统（bare-metal）运行。同时，显示硬件呈现高度碎片化特征，涵盖 OLED（如 SSD1306）、EPD（电子墨水屏，如 GDEW027W3）、SPI LCD（如 ST7789）等多种类型，其接口协议（I2C、SPI）、驱动逻辑及分辨率差异显著。这些因素叠加导致传统 UI 框架陷入两难：要么因依赖 std 库中的线程、内存分配等特性无法在 bare-metal 环境部署；要么因与特定硬件深度耦合，每更换一款显示屏就需重构 50% 以上的 UI 渲染代码，最终迫使开发者投入大量精力进行底层驱动适配与 UI 逻辑重复开发，严重拖慢项目迭代周期。

​

Mousefood 的技术定位：生态桥接与底层优化

1. 核心技术架构：嵌入式生态的协同设计

Mousefood 的本质是 Ratatui 与 embedded-graphics 两大 Rust 嵌入式生态的技术桥梁，其核心创新在于 EmbeddedBackend 结构体 的分层设计。该结构体向上实现了 Ratatui 框架定义的 Backend trait，满足其对绘制目标的接口要求；向下则通过泛型参数桥接 embedded-graphics 的 DrawTarget trait，将 Ratatui 的高级 TUI 组件（如表格 Table、图表 Chart、进度条 Gauge）与 embedded-graphics 提供的 no-std 图形原语（点 Point、线 Line、矩形 Rectangle、文本 Text）进行无缝衔接与格式转换。

从技术栈分层角度看，Ratatui 作为上层 UI 框架，负责处理组件的逻辑组织、弹性布局计算、事件响应分发等核心功能，开发者可基于其提供的 Widget trait 快速组合复杂界面；embedded-graphics 作为中层图形库，提供与硬件无关的图形绘制 API，屏蔽不同显示设备的底层差异；而 Mousefood 则作为适配层，解决两者间的数据格式与接口协议不兼容问题——这一 ” 上层组件 + 中层适配 + 底层驱动 ” 的三层架构，既保留了 Ratatui 的组件化开发效率，又继承了 embedded-graphics 的嵌入式环境适配性，最终形成 ” 高抽象组件 + 低耦合驱动 ” 的技术闭环，实现了 ” 一次开发，多硬件部署 ” 的目标。

2. 关键技术参数与兼容性

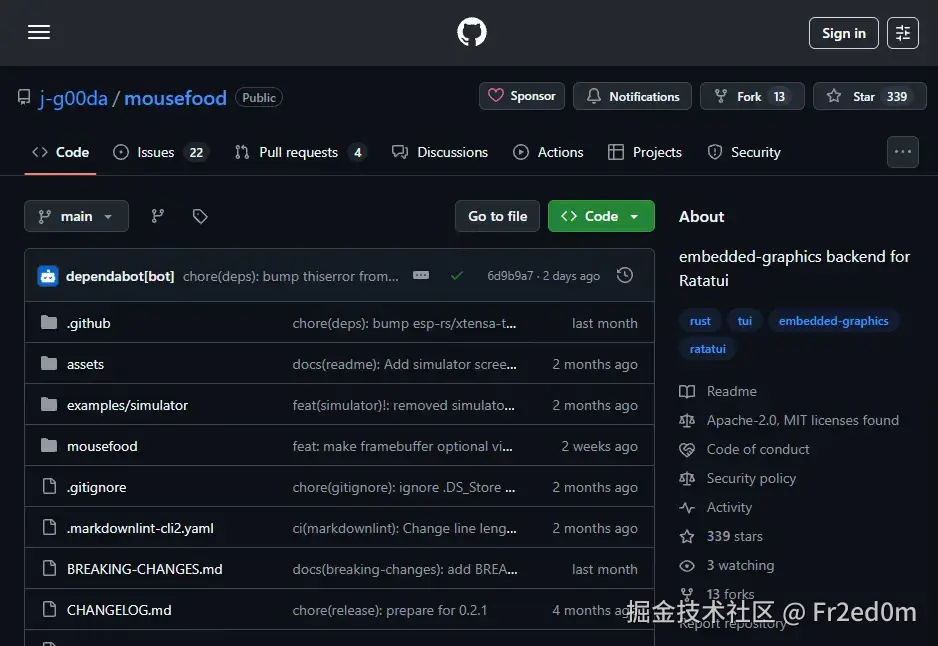

作为 2025 年仍保持活跃维护的开源项目（GitHub 仓库：github.com/j-g00da/mou…），Mousefood 在技术细节上针对嵌入式场景进行了多维度优化，确保其在资源受限环境下的可用性与稳定性：

​

• 许可与集成 ：采用 Apache-2.0 与 MIT 双许可模式，既允许开发者自由修改源码，又满足商业项目对 license 合规性的严格要求；支持 Crate.io 包管理工具一键集成（执行cargo add mousefood 命令即可），无需手动配置依赖路径，与 Rust 生态工具链深度融合；
• 硬件验证：已完成 ESP32（如 ESP32-WROOM-32）及 ESP32-C6（如 ESP32-C6-DevKitC-1）等主流物联网平台的兼容性测试，最低硬件要求为 4MB 闪存与 2MB 内存，覆盖从入门级到中高端的物联网设备；针对不同芯片的外设差异，提供了引脚配置示例代码，降低硬件调试门槛；
• 开发工具链：仓库内置 10+ 个可直接运行的示例代码（涵盖模拟器调试、OLED 显示、EPD 驱动等场景），配套完整的 API 文档（发布于 docs.rs/mousefood）及持续集成（CI）构建流程，确保代码提交质量；支持 embedded-graphics-simulator 桌面调试工具，开发者可在 Windows/macOS/Linux 环境下预览 UI 效果，无需频繁烧录硬件，将开发调试效率提升 30% 以上。

核心技术实现：从渲染逻辑到硬件适配

1. 无 OS 环境下的渲染流程

在无操作系统（bare-metal）的嵌入式场景中，Mousefood 通过精简高效的渲染流程，确保 UI 绘制任务不占用过多 CPU 资源与内存。其完整渲染逻辑可分为三个关键步骤，各步骤间通过接口解耦，便于开发者按需扩展：

1. 初始化阶段：首先创建自定义 DrawTarget 实例，该实例需实现 embedded-graphics 的 DrawTarget trait，内部封装具体显示硬件的驱动逻辑（如 OLED 的 I2C 通信、LCD 的 SPI 控制）；接着通过 EmbeddedBackendConfig 结构体配置字体类型、刷新回调函数、显示分辨率等参数；最后初始化 Ratatui 的 Terminal 对象，将配置好的 EmbeddedBackend 作为绘制后端传入；
2. 绘制阶段 ：调用 Terminal::draw() 方法并传入闭包，在闭包内部完成 Ratatui 组件的布局与绘制逻辑——Ratatui 会根据当前显示尺寸（由 DrawTarget 提供）进行组件分割（如使用 Layout::split()划分多区域），然后将每个组件的绘制指令转换为坐标与样式信息；EmbeddedBackend 接收这些信息后，进一步转换为 embedded-graphics 可识别的图形原语（如将文本 Paragraph 转换为 Text 图形对象）；
3. 输出阶段：DrawTarget 将接收到的图形原语逐点渲染到物理显示屏的显存中；若为 EPD 等特殊设备（存在屏闪与刷新次数限制），则通过初始化阶段配置的 flush_callback 函数实现全屏刷新控制，避免频繁刷新导致的显示残影与功耗浪费。

以下为最小化实现代码示例，清晰展示各技术模块的协作关系，开发者可基于此快速搭建基础 UI 框架：


use mousefood::prelude::*;
use embedded_graphics::{pixelcolor::Rgb565, prelude::*};
use ssd1306::Ssd1306; // 以 SSD1306 OLED 为例

fn main() -> Result<(), std::io::Error> {
    // 1. 初始化硬件驱动（I2C 接口 +SSD1306 OLED）let i2c = init_i2c(); // 自定义 I2C 初始化函数
    let mut display = Ssd1306::new(i2c, DisplaySize128x64, DisplayRotation::Rotate0).into_buffered_graphics_mode();
    display.init().unwrap();

    // 2. 配置 Mousefood 后端
    let config = EmbeddedBackendConfig {
        font_regular: fonts::MONO_6X13,
        flush_callback: Box::new(move |d| { d.flush().unwrap();}), // OLED 刷新回调
        ..Default::default()};
    let backend = EmbeddedBackend::new(&mut display, config);
    let mut terminal = Terminal::new(backend)?;

    // 3. 主循环渲染 UI
    let mut sensor_data = 25.0;
    loop {sensor_data = read_sensor(); // 读取传感器数据
        terminal.draw(|f| {let chunks = Layout::default()
                .direction(Direction::Vertical)
                .constraints([Constraint::Ratio(1, 2), Constraint::Ratio(1, 2)])
                .split(f.size());
            // 渲染文本与进度条组件
            f.render_widget(Paragraph::new(format!("Temp: {:.1}°C", sensor_data)), chunks[0]);
            let gauge = Gauge::default().ratio(sensor_data / 50.0);
            f.render_widget(gauge, chunks[1]);
        })?;
        delay_ms(1000); // 1 秒刷新一次
    }
}

​

2. 字体与资源优化技术

字体渲染是嵌入式 UI 开发中资源消耗的核心环节——字体库占用的 Flash 空间、字符渲染的 CPU 耗时，直接影响设备的存储成本与 UI 流畅度。Mousefood 通过 条件编译特性 与字体轻量化策略，实现了资源消耗与显示效果的灵活平衡：

• 字体特性切换 ：默认启用fonts 编译特性，集成 embedded-graphics-unicodefonts 字体库，提供涵盖箱线图、盲文、特殊符号的扩展字符集（支持 Unicode 编码范围 U +0020-U+FFFF），有效解决了 embedded-graphics 原生字体仅支持 ASCII/ISO-8859 编码的局限；若设备存储资源紧张，可在 Cargo.toml 中禁用 fonts 特性（配置mousefood = {version = "*", default-features = false}），自动切换至 ibm437 字符集，该字体库仅占用约 8KB 存储空间，相比 unicode 字体内存占用减少约 30%，单字符渲染速度提升 15%；
• 样式控制与兼容性：通过 EmbeddedBackendConfig 结构体可分别指定常规、粗体、斜体字体（如 MONO_6X13 系列的 REGULAR/BOLD/ITALIC），确保 Ratatui 组件（如带标题的 Block、加粗的文本 Paragraph）的样式完整性；支持运行时动态切换字体配置，例如在低功耗模式下切换为更小字号的字体以减少渲染面积，在交互模式下切换为粗体字体提升视觉清晰度；
• 编译与渲染优化 ：推荐在 Cargo.toml 中配置opt-level=3 编译选项，Rust 编译器会通过函数内联、循环展开、死代码消除等优化手段，将 Mousefood 相关二进制体积压缩至 2MB 以内；同时，embedded-graphics 的图形原语渲染采用硬件加速友好的算法，在 ESP32 等带硬件 SPI/I2C 外设的芯片上，UI 帧率可达 30fps 以上，满足动态交互场景需求。

3. 特殊硬件适配方案

嵌入式显示硬件中，EPD（电子墨水屏）因低功耗、阳光下可见等优势被广泛应用于便携设备，但也存在刷新慢、易残影、需特殊驱动等技术难点。Mousefood 针对这类特殊硬件提供了专项适配方案，降低开发复杂度：

• 驱动生态集成 ：通过启用epd-weact 编译特性，可直接对接 WeAct Studio 推出的 EPD 驱动库，支持其旗下 1.54 英寸、2.13 英寸等多种规格的电子墨水屏；项目 roadmap 中明确计划扩展对 epd_waveshare 生态的支持，该库覆盖了 Waveshare 主流 EPD 型号，进一步拓宽硬件适配范围；
• 刷新策略精细化控制：EPD 的全屏刷新时间通常在 1 - 2 秒，且功耗较高，Mousefood 通过 flush_callback 回调函数允许开发者自定义刷新逻辑——例如，对于静态表格数据，可设置为仅在数据变化时触发全屏刷新；对于动态趋势图，可采用局部刷新（若硬件支持）减少刷新面积与时间，结合数据变化阈值检测，可将 EPD 设备的平均功耗降至 uA 级，满足电池供电设备的续航需求；
• 非标准硬件扩展接口：对于小众或自定义的显示硬件（如 SPI 接口的 LCD 模组、并口驱动的段码屏），开发者仅需实现 embedded-graphics 的 DrawTarget trait（定义像素绘制、显示尺寸等核心方法），即可无缝接入 Mousefood 生态，上层 UI 组件代码无需任何修改——这一特性极大降低了特殊硬件项目的 UI 开发成本，体现了 ” 硬件无关 ” 的设计理念。

实战技术案例：从 IoT 到便携设备
