1. 前言

对于一个从运营商网络进入路由器的报文，最后还能顺利抵达某台服务器，那背后经历的旅程比我们想象得更复杂。它既要快，还得准。整个转发流程就像一条高速生产线：重复性极强、多样性丰富、逻辑复杂、性能要求苛刻。

如果我们不了解每个环节是如何协同处理包，那就很难真正把网络性能挖到极致。想让转发更快，先搞清楚转发框架怎么运作，这就是本章的主角。

2. 网络报文的处理模块如何划分？

从宏观角度看，网络包处理主要分成两大阵营：

  1. 硬件负责加速数据通道
  2. 软件负责策略与调度控制

你可以把它看成高速公路的两个系统： 一个负责修路铺桥（硬件），一个负责红绿灯与交通指挥（软件）。

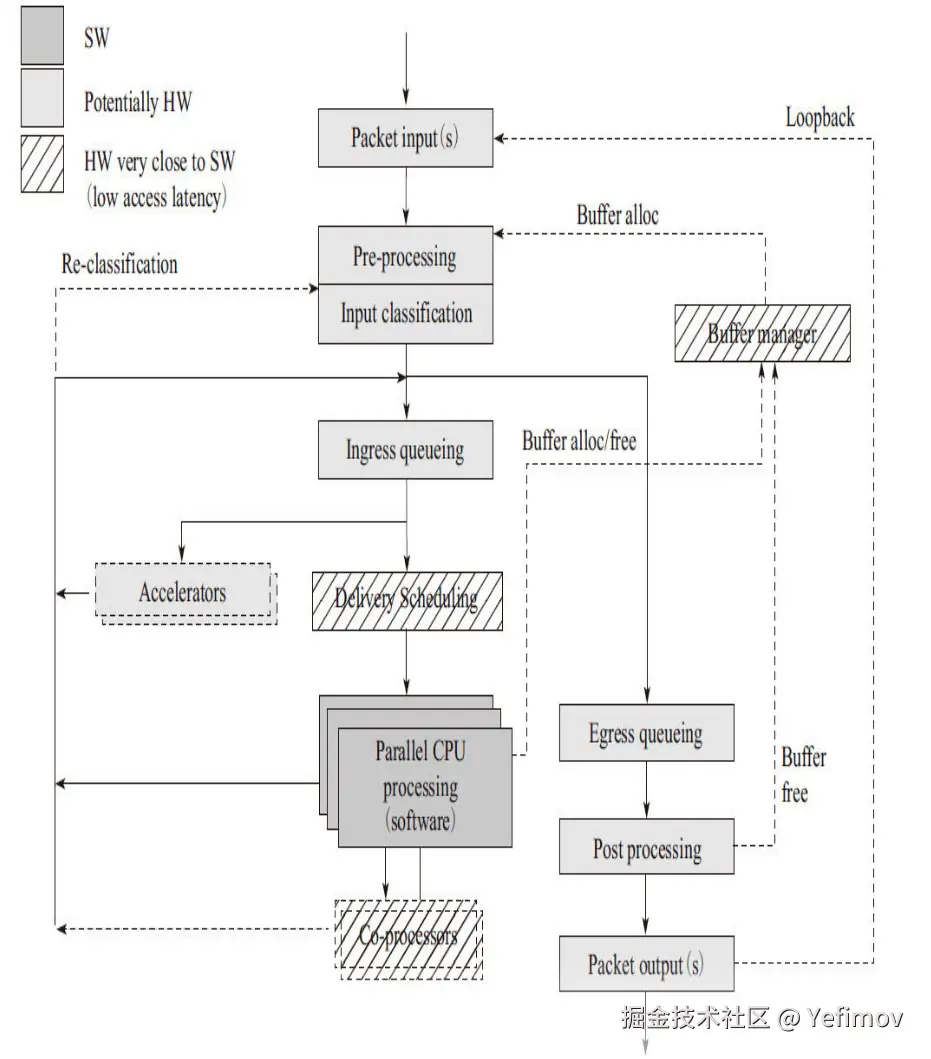

image.png 标准的数据处理流程可以拆成如下模块：

模块简介
Packet Input收包，从网卡进入系统
Pre-processing粗粒度检查，如过滤与解析
Input Classification精细识别，如流分类
Ingress Queuing进入入口队列，描述符FIFO
Delivery & Scheduling调度包去哪个CPU核心处理
Accelerator硬件卸载，如加解密、压缩、校验
Egress Queueing出口队列，按QoS决定优先级
Post Processing从软件侧做收尾释放资源
Packet Output最终发包到线缆上，奔向下一跳

硬件能做的，软件不要抢；软件做的事，尽量让CPU并行干

硬件卸载能显著提升以下任务性能：

• checksum offload
• RSS分流
• VLAN、VXLAN、MACsec处理
• IPsec加解密等专用引擎
• TSO/LSO、GRO/GSO类分片合并

软件层多依赖算法优化、NUMA亲和性、多核并行等方式追性能

一句“提纲挈领”的总结：

硬件负责“快车道”，软件负责“大脑”。
想拿满性能分数，这两者都得调到最佳状态。

接下来，我们会基于不同网络框架（Linux内核、DPDK）来深入对照：模块如何协作？性能差距从何而来？游戏规则到底变在哪里？

这正是 DPDK 所擅长重新洗牌的地方。

3. 转发框架介绍

网络转发的核心挑战在于既要保证吞吐量，也要保证处理灵活性。传统网络处理器（NP）为此发展出两种经典转发模型：

• Pipeline（流水线模型）
• Run to Completion（运行至终结模型，简称 RTC）

这两种模型的思想，也正是 DPDK 在通用处理器上追求极致性能的理论基础。

3.1 Pipeline 流水线模型

流水线模型借鉴工业制造： 把一个完整的网络报文处理流程拆分为多个阶段，每个阶段由独立的处理引擎负责，通过队列连接。

优点说明
性能强CPU 密集与 I/O 密集任务分离，互不干扰
可扩展阶段数量与核资源可按需扩展
延迟均衡队列调节处理速率，防止堵塞

典型结构如 Ezchip NPA： 多个专用 TOP（Task Optimized Processor）单元依次执行解析、查表、修改等任务，严格流水化。 劣势是顺序固定，灵活性较弱，某些流程倒回会显著降低性能。

3.2 Run to Completion 运行至终结模型（RTC）

与流水线相反，RTC 模型强调：单个 CPU 核从报文进入到发送，完整执行全部处理流程.

AMCC 345x NP 就采用此模型： 多个 NP 核同时处理不同报文，每个核内部运行完整微码，让报文快速“走完一生”。

优点不足
逻辑耦合低、实现简单单核处理能力成为瓶颈
横向扩展容易（多核并行）无法利用更多核提升单报文性能

3.3 DPDK中RTC与Pipeline的融合

在DPDK中，Run to Completion（RTC） 和 Pipeline 并不是孤立存在的，而是根据报文处理的复杂度和性能要求灵活结合使用，形成一个高效的包处理体系。

3.3.1 核心思想

  • RTC模型：一个线程（绑定到CPU核）从报文接收（RX）到发送（TX）处理整个报文生命周期。
    优点：

    • 实现简单，逻辑集中。
    • 利用CPU缓存和硬件指令（如AES-NI、CRC加速）高效完成加解密、校验等操作。
    • 特别适合处理简单、快速路径报文，例如基本的L2/L3转发。

  • Pipeline模型：将报文处理拆分为多个功能模块（Module），每个模块只处理特定事务，通过队列串联形成流水线。
    优点：

    • 可以并行处理多个报文，提高CPU利用率。
    • 适合复杂报文处理，例如ACL匹配、流量计量、路由查表、报文修改。
    • 可以跨多个CPU核分布，提高整体吞吐。

DPDK的创新之处在于：通过合理设计调度和线程绑定，将两种模型结合，兼顾性能与灵活性。

3.3.2 结合方法

  1. 快速路径走RTC

    • 对于普通报文或无需复杂处理的报文，直接由一个worker线程全程处理（RX→解析→TX），即RTC模式。
    • 每个核可独立处理多个流，通过轮询队列（poll mode）避免中断开销。
    • RTC线程充分利用CPU本地缓存，减少跨核通信，提高简单报文的转发速率。

  2. 复杂路径走Pipeline

    • 对于需要执行多级处理（如ACL、LPM查表、报文修改、加解密）的报文，经过 Pipeline分发 到不同模块：

      • Module A：解析报文、提取元数据
      • Module B：ACL/路由查表
      • Module C：修改报文头或执行QoS动作
      • Module D：发送到目标端口

    • 每个模块可部署在不同核上，并行处理不同报文，提高吞吐。

  3. 融合策略

    • 使用 Packet Distributor 将报文分发到RTC线程或Pipeline模块：

      • 简单报文 → RTC线程
      • 复杂报文 → Pipeline模块

    • Distributor依据报文特征（如流标识、协议类型、长度）进行智能调度。

    • 处理完的Pipeline报文可返回RTC线程做最终发送或进入另一个Pipeline阶段，形成灵活的多级处理链。

3.3.3 举例说明

假设有一个包含以下功能的网络应用：

  1. L2/L3转发
  2. ACL匹配
  3. 路由查表（LPM）
  4. 报文修改（NAT/修改VLAN）

DPDK可这样处理：

  • RTC线程：快速处理普通的L2/L3报文，直接接收并发送。

  • Pipeline模块：复杂报文经过分发：

    • Module 1：ACL匹配
    • Module 2：LPM查表
    • Module 3：报文修改

  • 最后返回RTC线程发送。

这样一条报文只需在Pipeline中经过相关模块，而无需RTC线程处理每一步，保证高吞吐同时保持低延迟。

4. 转发算法

在高速报文转发中，仅有框架是不够的，核心在于如何快速识别和匹配报文中的字段，从而决定报文的处理和转发策略。DPDK提供了一整套算法体系，包括精确匹配（Exact Match）、最长前缀匹配（Longest Prefix Matching, LPM）、ACL规则，以及多核报文分发（Packet Distributor）。这些算法结合前面讲到的 RTC和Pipeline模型，形成了高性能的数据平面处理链路。

4.1 精确匹配（Exact Match）

精确匹配是最直观的匹配方式：报文字段必须完全匹配才算命中。为了保证高速查找，DPDK采用了 哈希表：

  1. 原理

    • 对每个需要匹配的字段计算哈希值（数字签名），快速定位对应条目。
    • 哈希性能受负载因子 L=n/k 控制，L过大容易冲突，过小浪费空间。

  2. 冲突解决

    • 分离链表：冲突条目用链表串起来，查找时遍历链表。
    • 开放地址：冲突条目顺序放入下一个空桶，减少链表操作，但连续冲突可能增加延迟。

  3. CRC加速

    • DPDK支持 CRC32 作为哈希签名。CRC检验本质上是对数据做 多项式模2运算（异或） ，附加校验码确保数据正确性。

    • 示例：

      10011011 + 11001010 = 01010001

    • 生成多项式约定了CRC规则，例如CRC32的多项式：

      X32 + X26 + X23 + X22 + X16 + X12 + X11 + X10 + X8 + X7 + X5 + X4 + X2 + X1 + 1

    • DPDK对CRC做了优化：

      1. 支持8字节/4字节单位处理。
      2. 利用硬件SSE4.2指令 crc32q / crc32l 加速。
      3. 查表法优化，空间换时间。

    • 支持并行查找函数 rte_hash_lookup_multi，可同时处理多条报文，提高吞吐。

4.2 最长前缀匹配（LPM）

LPM主要用于IP路由表查找。目标是找到与目的地址匹配的最长子网前缀：

  • DPDK实现用 两级表：

    1. 前24位在 tbl24 查找。
    2. 若需要扩展，用后8位在 tbl8 查找下一跳。

  • 特点：

    • 大部分查找只需一次内存访问（命中tbl24）。
    • 空间换时间，兼顾性能与大规模路由表。
struct rte_lpm_tbl24_entry {
    union { uint8_t next_hop; uint8_t tbl8_gindex; };
    uint8_t valid :1;
    uint8_t ext_entry :1;
    uint8_t depth :6;
};
struct rte_lpm_tbl8_entry {
    uint8_t next_hop;
    uint8_t valid :1;
    uint8_t valid_group :1;
    uint8_t depth :6;
};

4.3 ACL算法

ACL（Access Control List）通过 N元组匹配 对报文进行策略分类，实现防火墙、流量控制等功能：

  • 支持创建上下文、添加规则、分类报文、销毁资源。
  • 匹配字段通过 rte_acl_field_def 定义：
struct rte_acl_field_def {
    uint8_t type;       // 字段类型
    uint8_t size;       // 字节长度
    uint8_t field_index;
    uint8_t input_index;
    uint32_t offset;    // 偏移
};

  • 每条规则可定义优先级和类别掩码。内部用 多层Tier结构 匹配每个字节，最终确定命中路径。

  • 这种结构类似“决策树”，多核Pipeline中可以并行处理多个ACL查询。

4.4 报文分发（Packet Distributor）

DPDK的报文分发模块用于 多核环境下高效调度：

  • 一个 distributor 将报文分发到多个 worker 核上处理。

  • Mbuf的tag可由硬件或软件提供，用于保证同一流的报文总是分配给同一个worker。

  • 核心API：

    • rte_distributor_process：分发报文，处理backlog。
    • rte_distributor_get_pkt：worker获取报文。

  • 可结合 ordering 库保证报文顺序。
