iOS底层原理：OC对象底层探索之alloc初探

蒲公英少年带我飞
217 阅读9分钟


iOS开发的小伙伴们对 [XXX alloc] init] 都不陌生，可以说 alloc 和 init 贯穿我们整个的开发过程中。那么在OC对象的底层，到底做了哪些操作呢？今天我们就来探索一下 alloc 底层的工作流程。

一、抛砖引玉

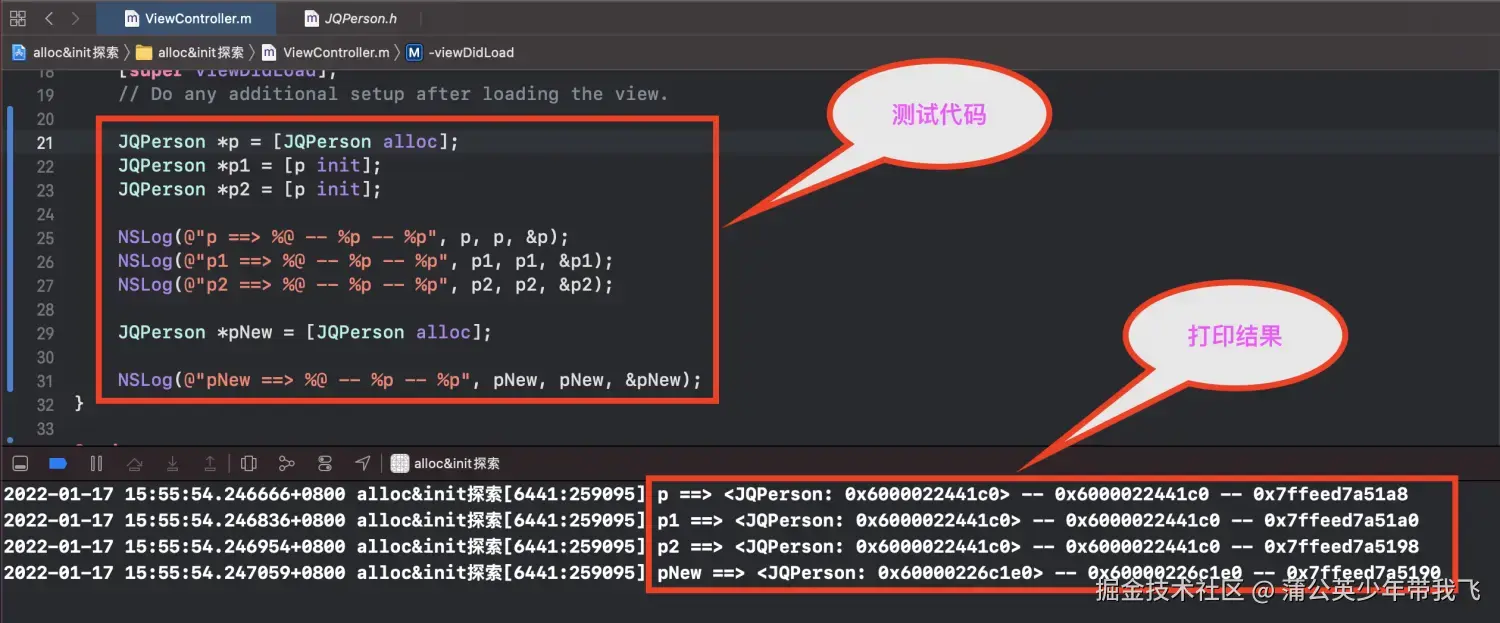

我们先来看一下下面这张图中的测试代码和打印结果： 1.png

从上面的打印结果来看，p、p1、p2对象的内存地址是一样的，但是p、p1、p2对象的指针地址（&p、&p1、&p2）是不同的。而**pNew对象的内存地址和指针地址和p、p1、p2都不一样，很显然，pNew**属于拥有另一块内存空间的另一个对象了。 由此我们暂时得出结论：

  • **p、p1、p2**对象的指针地址是不同的, 但是他们都指向同一内存空间；
  • alloc 可以开辟内存空间，而 init 不会；
  • p、p1、p2对象的指针地址&p > &p1 > &p2 > &pNew，说明栈区是由高到低连续开辟的；
  • p 、pNew对象的内存地址p < pNew，说明堆区是由低到高开辟内存的。

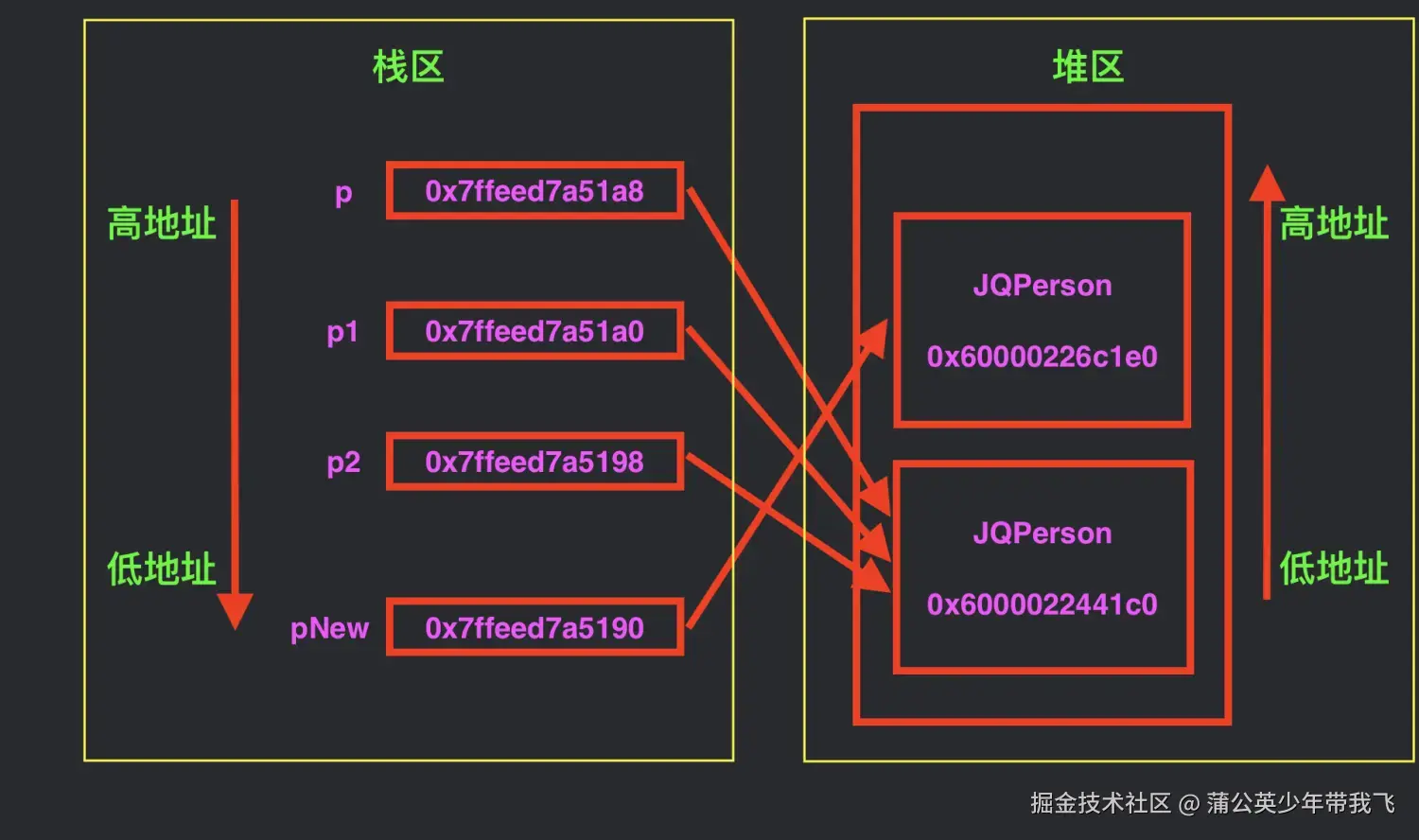

结合堆栈的知识 ，我画了下面👇这张图，帮助大家理解。


二、准备工作

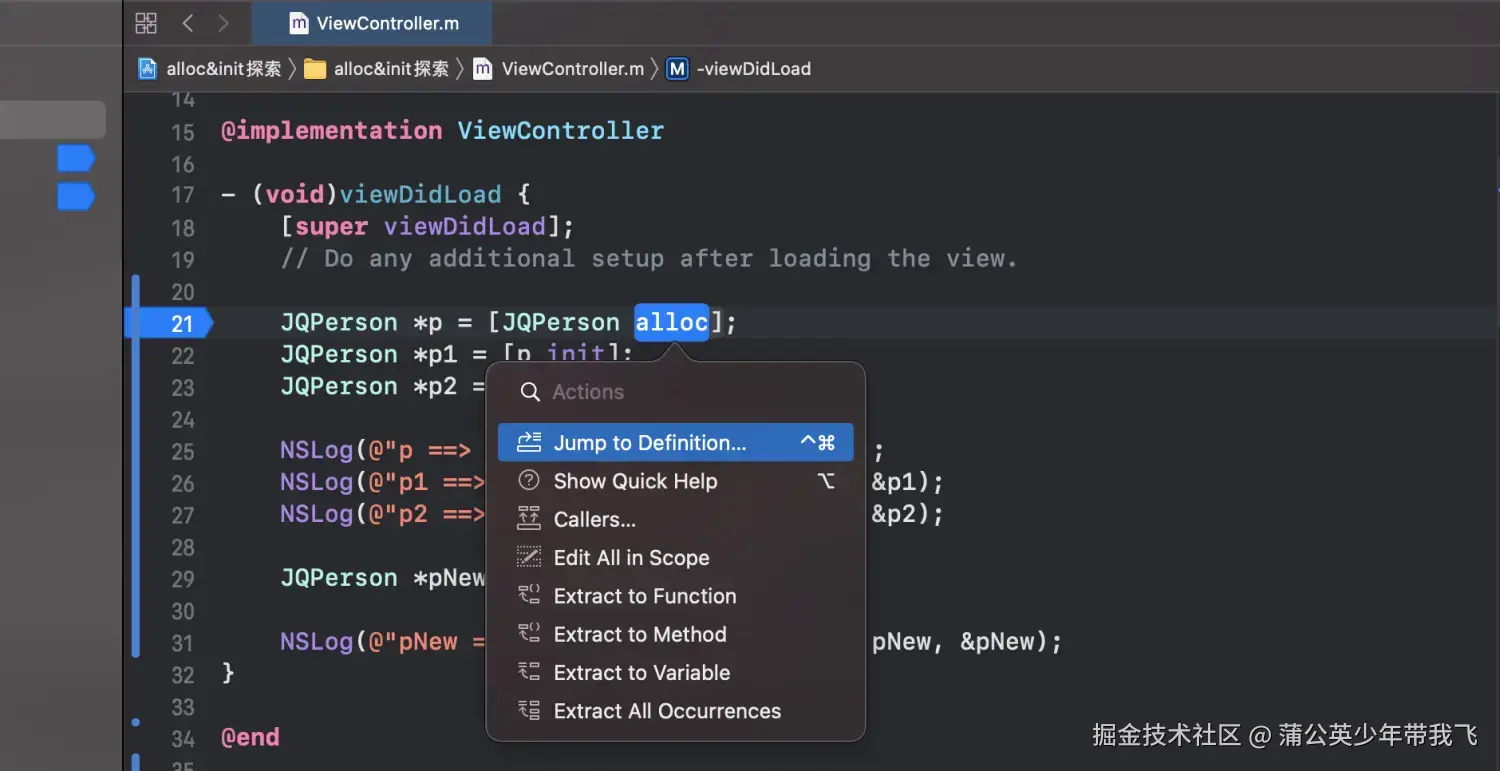

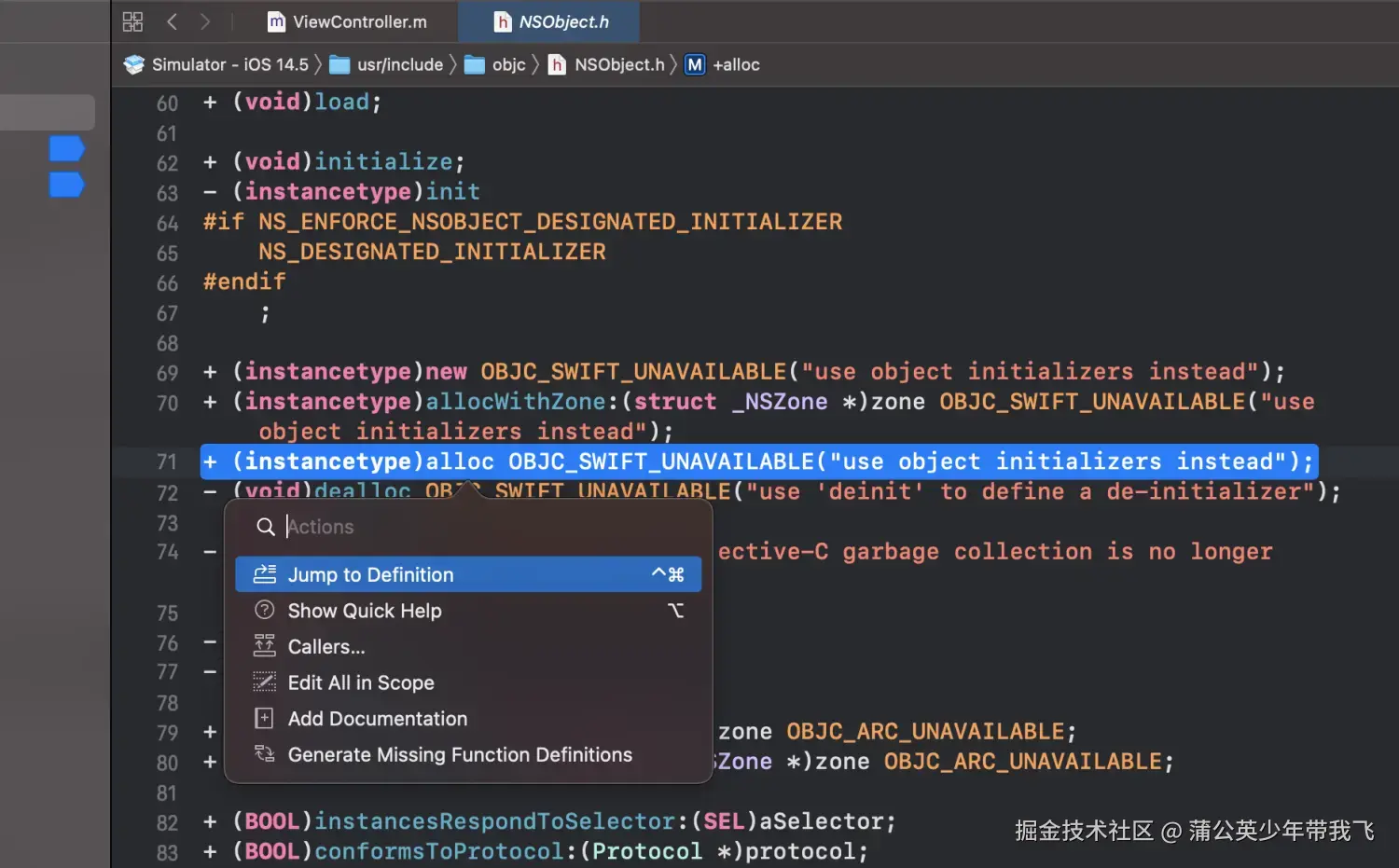

通过上面我们可以发现，对象内存地址是通过 alloc 创建，我们看一下 alloc 是怎么实现的。 点击 alloc 方法进入 NSObject.h: 2.1.png


进入**NSObject.h，我们再点击跳转，发现跳转不进去了，也就看不到alloc**的实现了。难道我们就只能停在这里？就只能在外面蹭一蹭了吗？ NO，下面来介绍一下探索底层的三种方法，方便我们在探索底层源码的时候能够顺利的跟对方法（函数）的一个执行流程。

第一种：添加符合断点方式

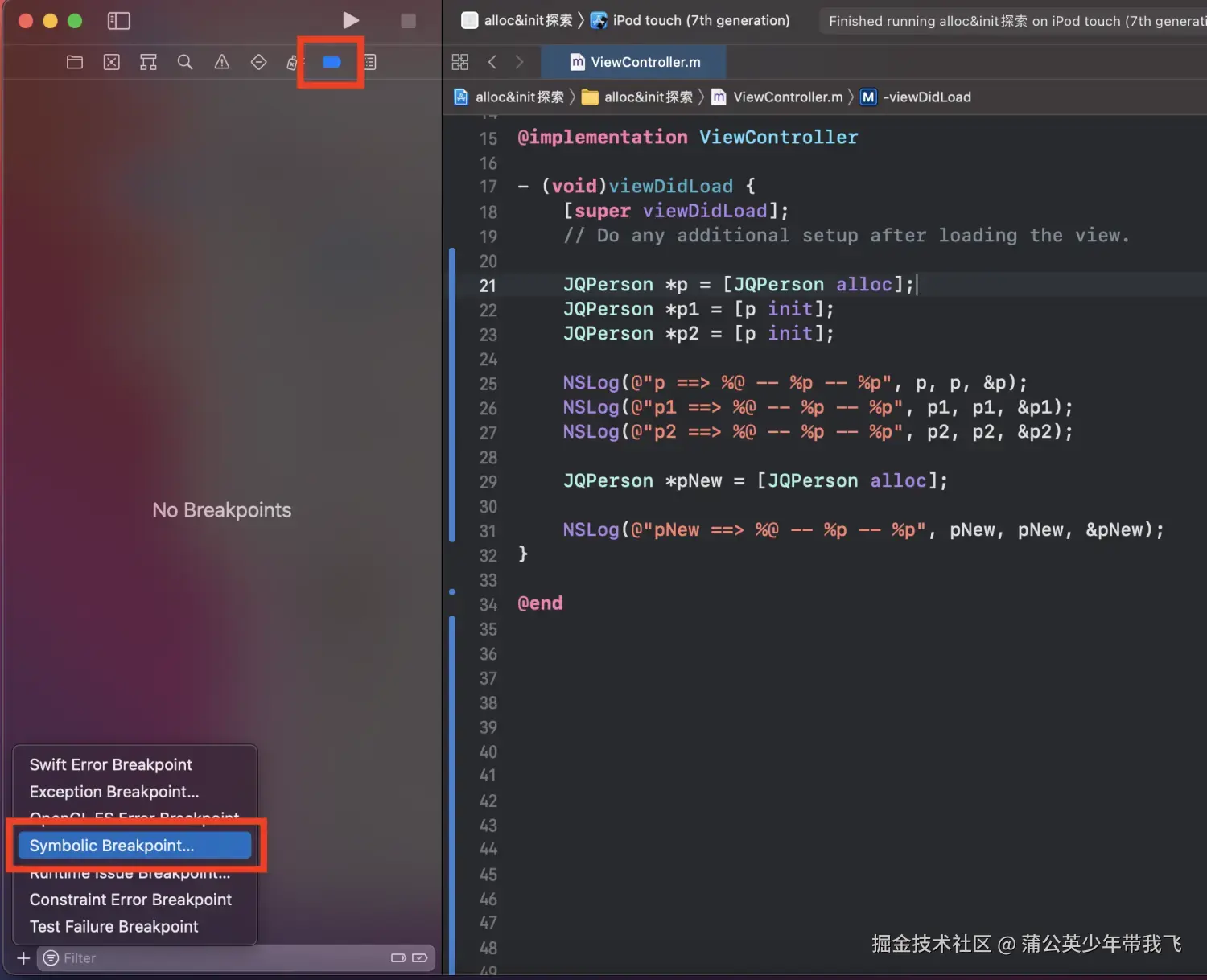

  • 在工程中选择断点 --> 点击左下角"+" --> Symbolic Breakpoint

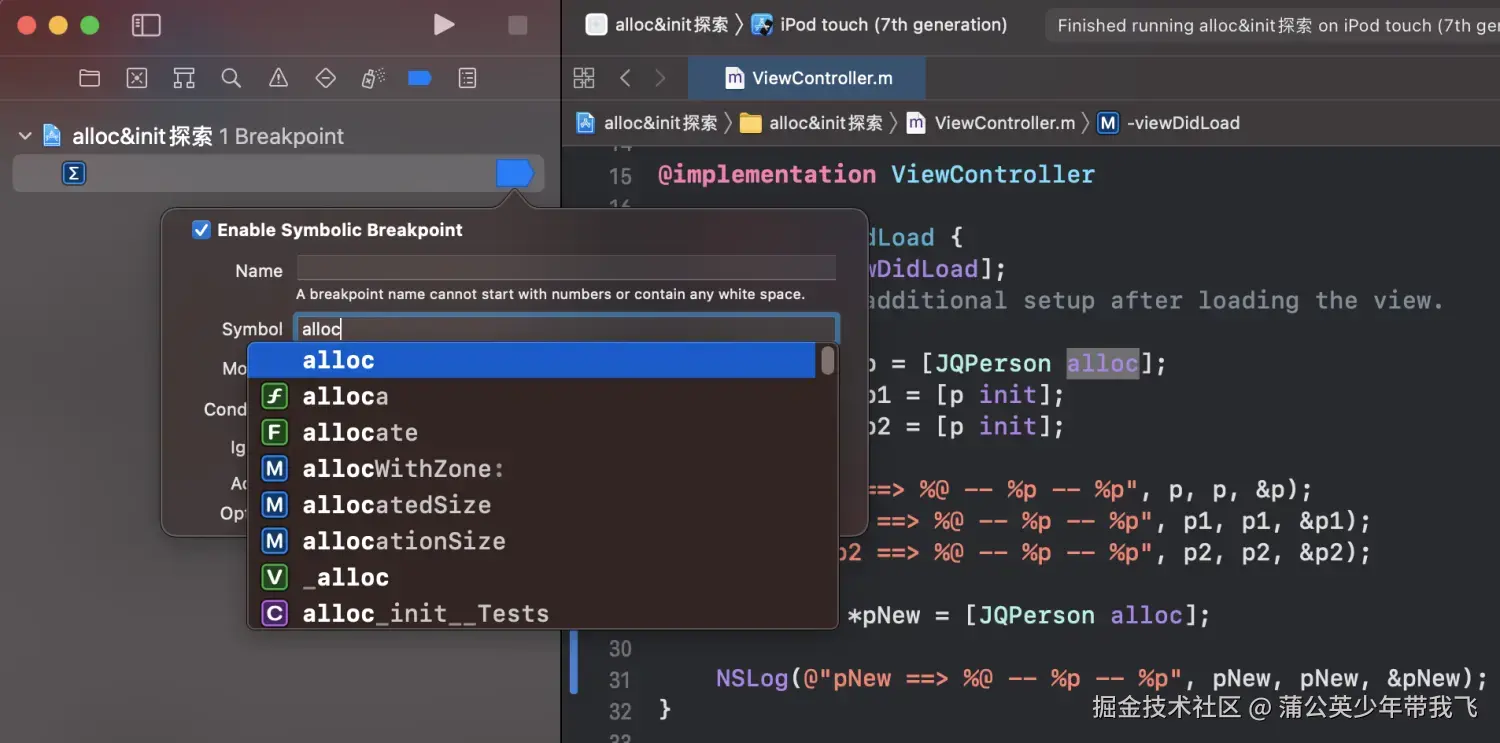

  • 比如我这里想知道**alloc源码位置, 那么就输入alloc**

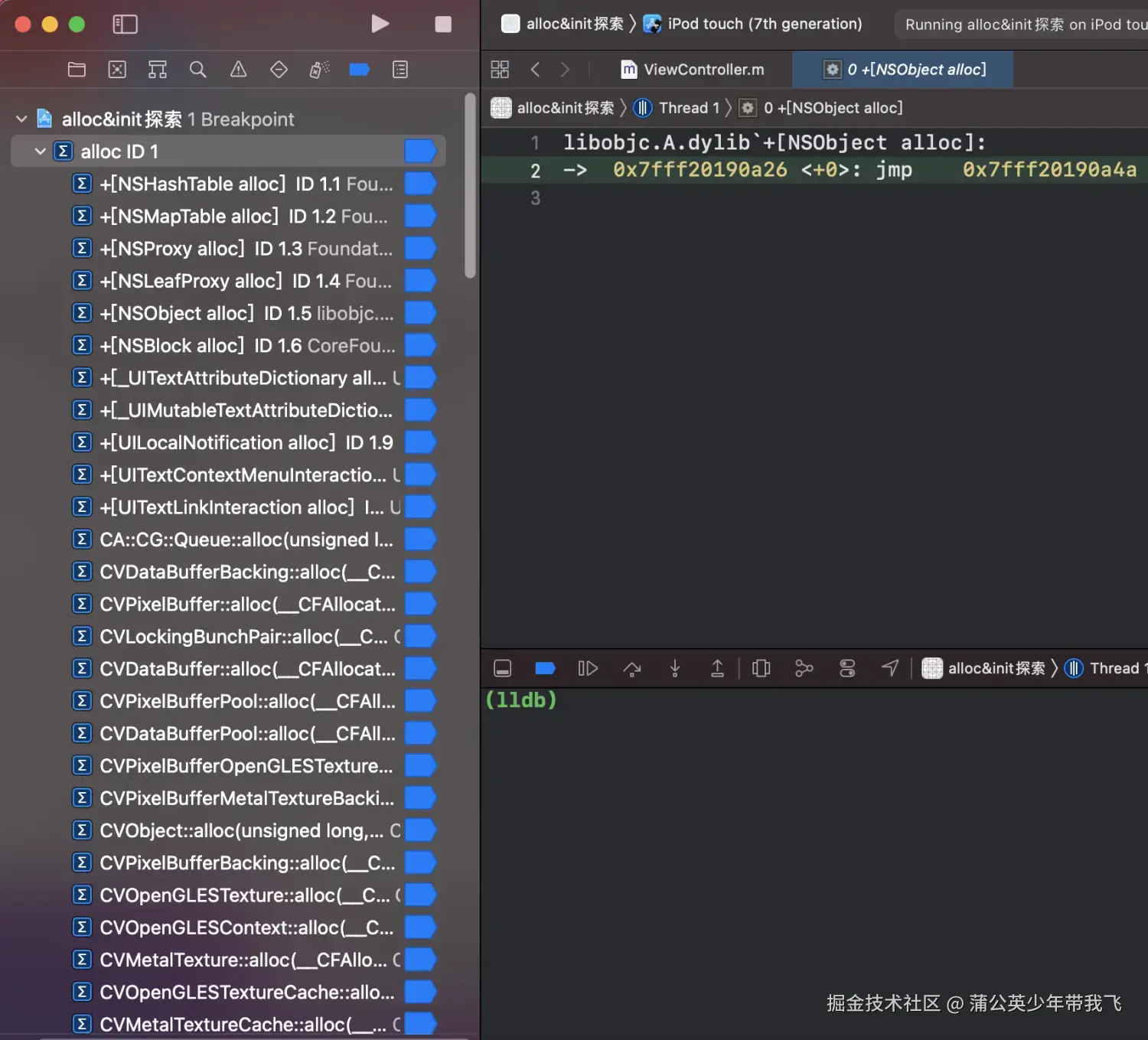

  • 然后运行, 我们发现**alloc**的符号断点非常多，到底哪个才是我们想要的呢?

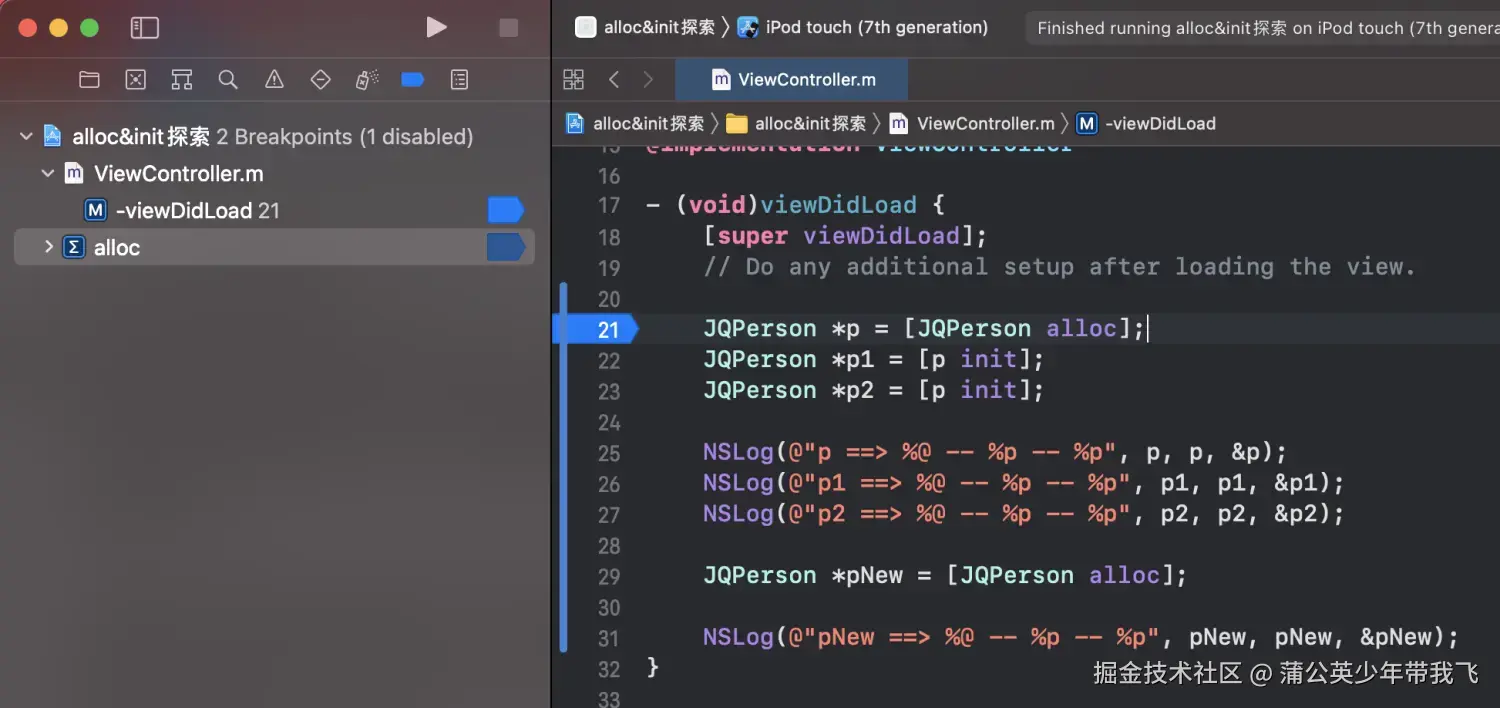

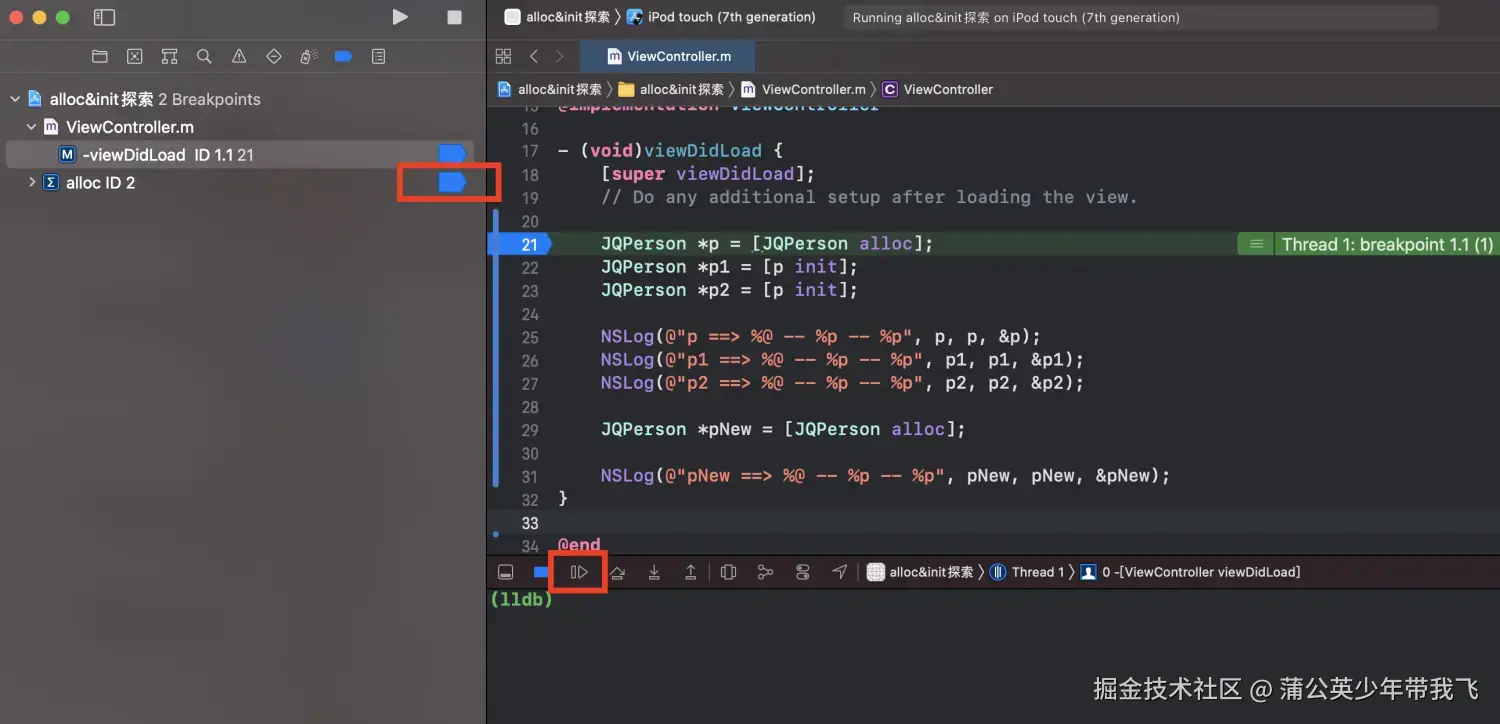

  • 接着我们还需要在想要执行的代码处增加一个普通断点，比如我们这里在**JQPerson的alloc处打上一个断点，然后将alloc**符号断点先禁用

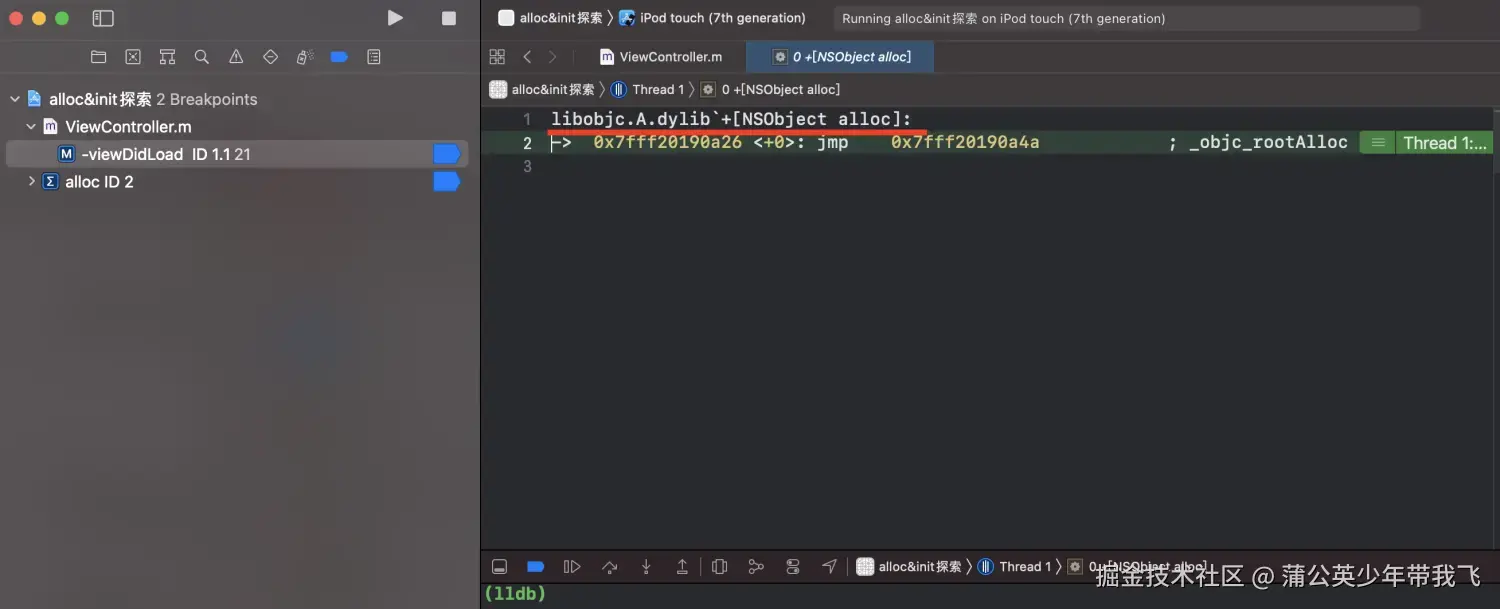

  • 运行程序，首先来到我们的普通断点**[JQPerson alloc]处，然后我们将符号断点alloc**启用，点击断点操作按钮进入下一步

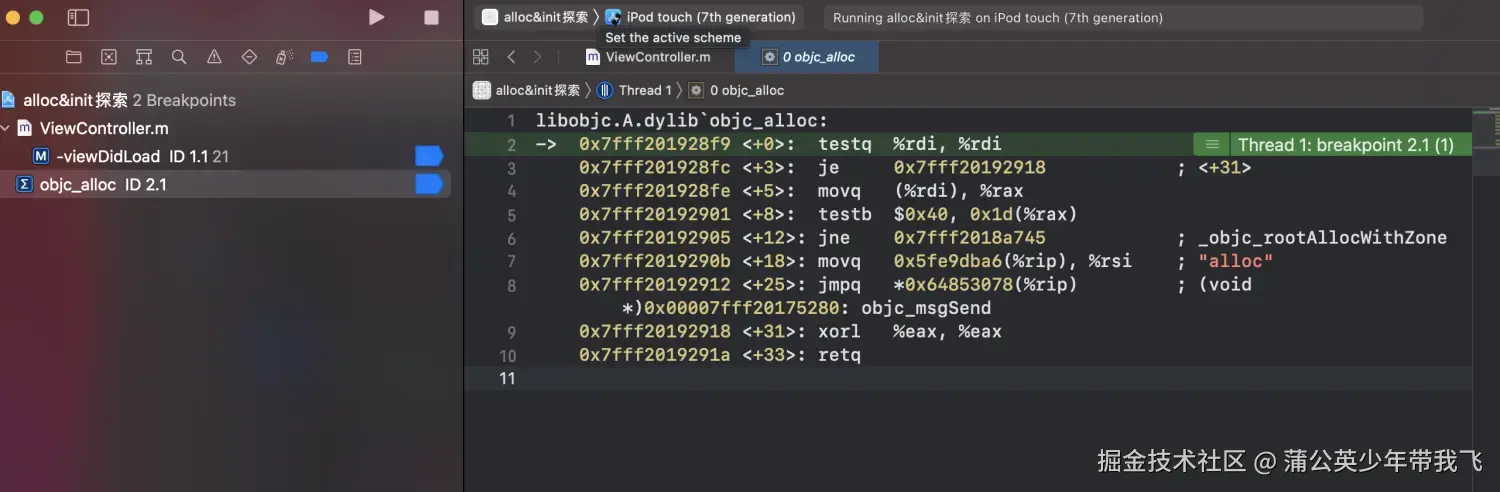

到这里，我们可以看到**alloc方法在libobjc.A.dylib**库中（ps：libobjc.A.dylib是objc的系统库，感兴趣的小伙伴可以去苹果开源官网Open Source下载查看，注意：Open Source上下载下来的源码是不能直接编译和调试的，想要下载的objc源码可编译调试的小伙伴可以移步到我之前的文章iOS底层原理（一）：苹果开源 objc4-818 源码项目的编译和调试）

第二种： 断点 + step into方式

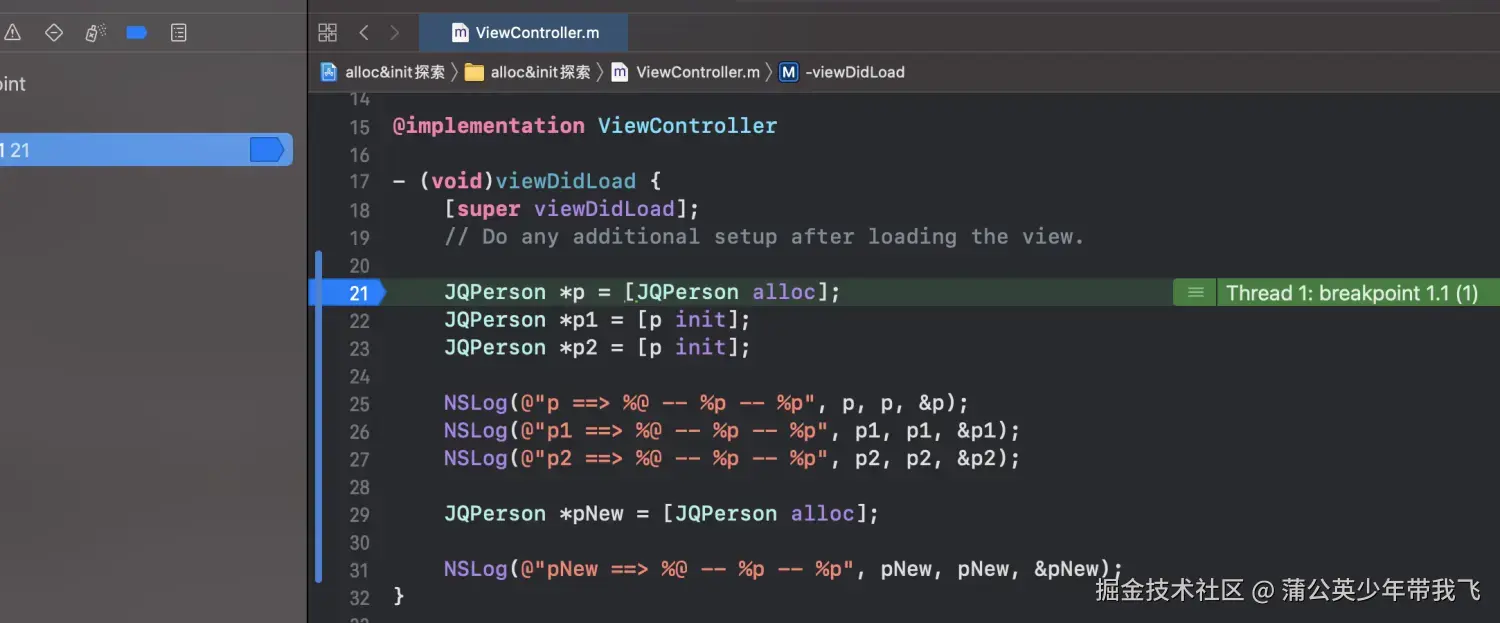

  • 我们先在要执行的代码打上断点，运行项目，来到断点位置

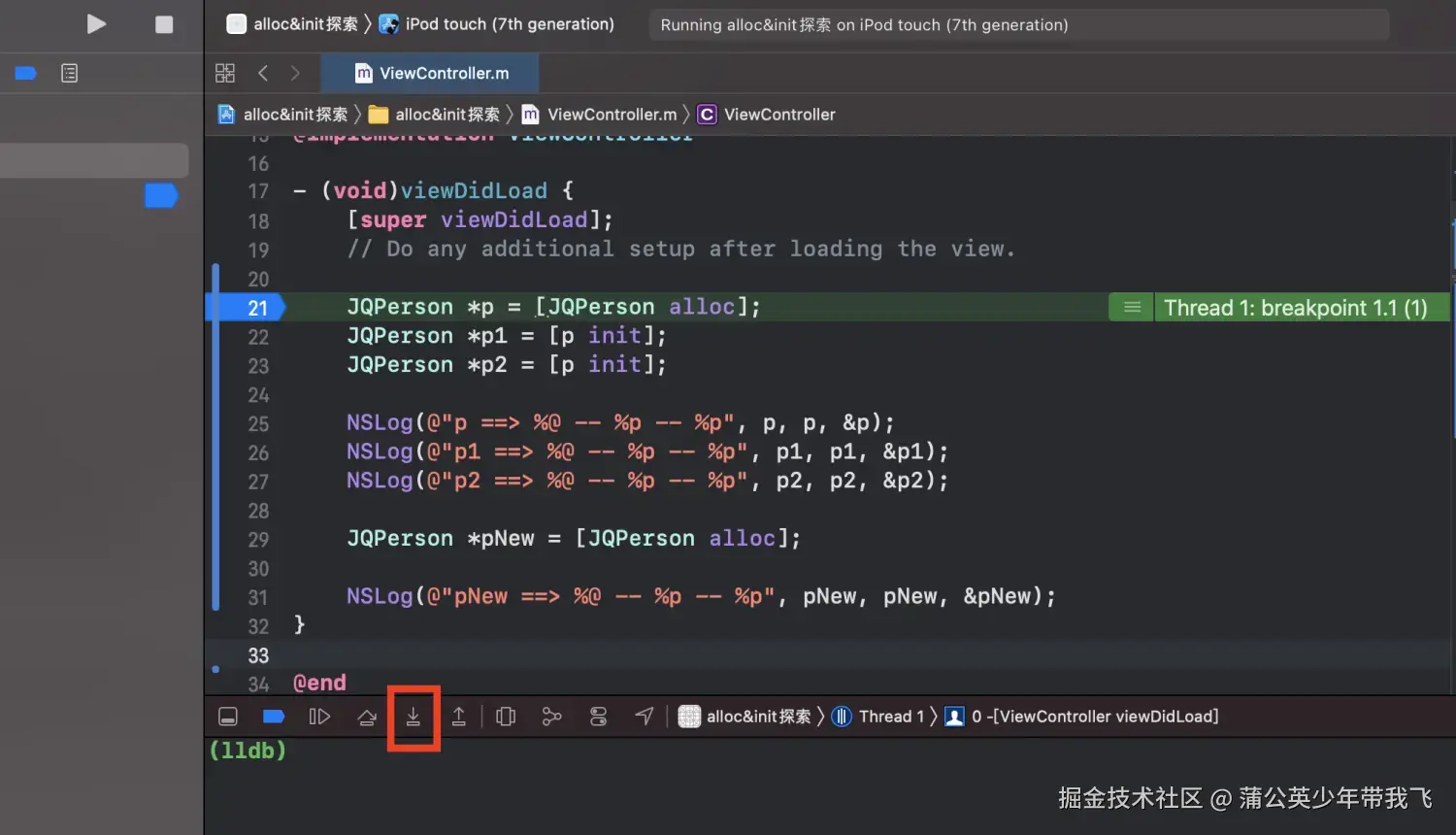

  • 然后按住control键，点击setp into一步一步查找，会看到如下结果


  • 最后再添加**objc_alloc符号断点，点击Continue program execution**继续执行


这里我们可以看到，断点进入了**libobjc.A.dylib中的objc_alloc函数，由此可知alloc方法的源码在libobjc.A.dylib**库中。

第三种： 汇编跟进方式
  • 首先，我们还是先在要执行的代码打上断点

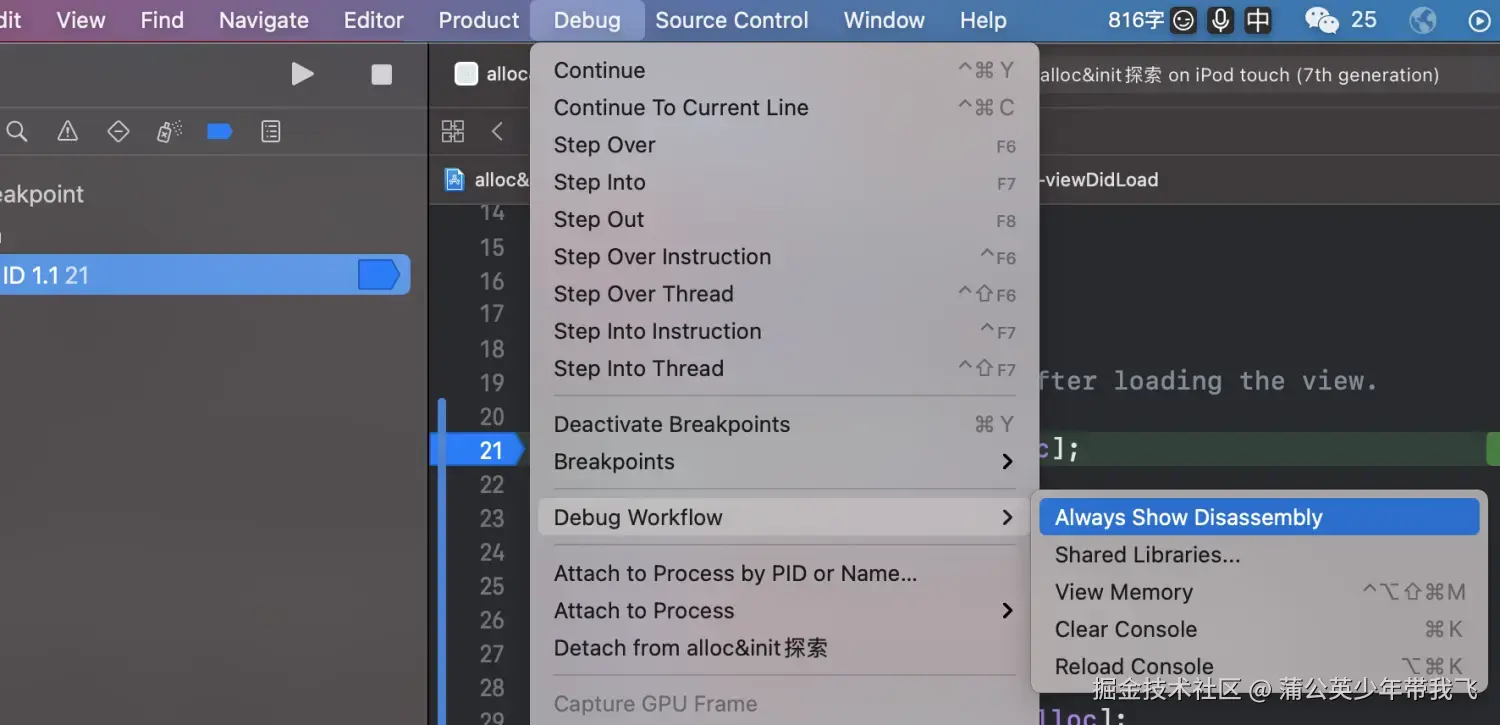

  • 然后在Xcode菜单栏找到 Debug ==> Debug Workflow ==> Always Show Disassembly并选中（这里是启用汇编进行调试）


  • 运行项目，来到如下图的断点处

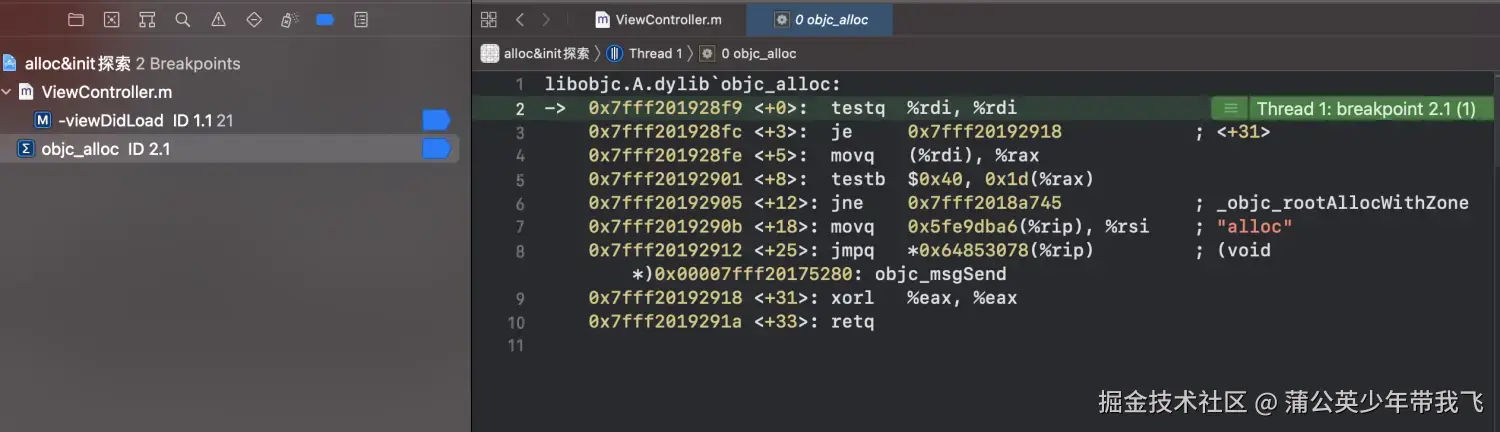

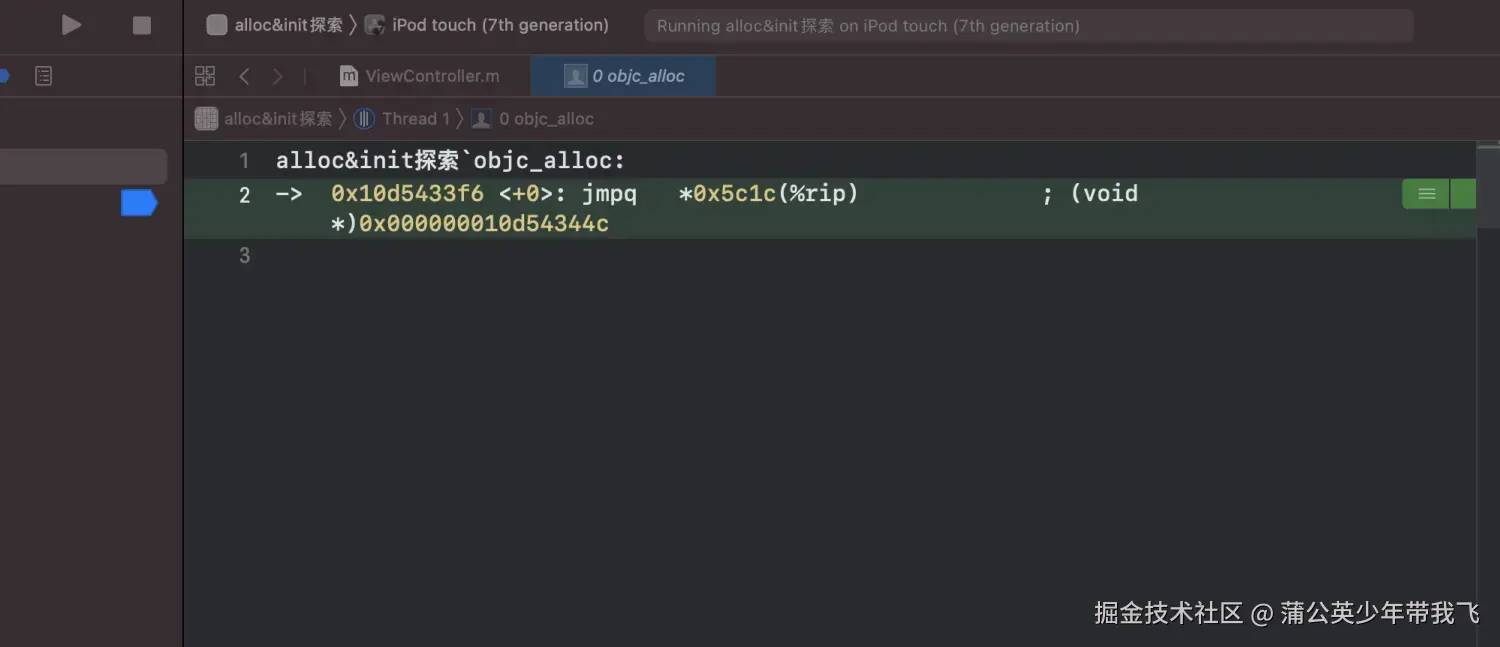

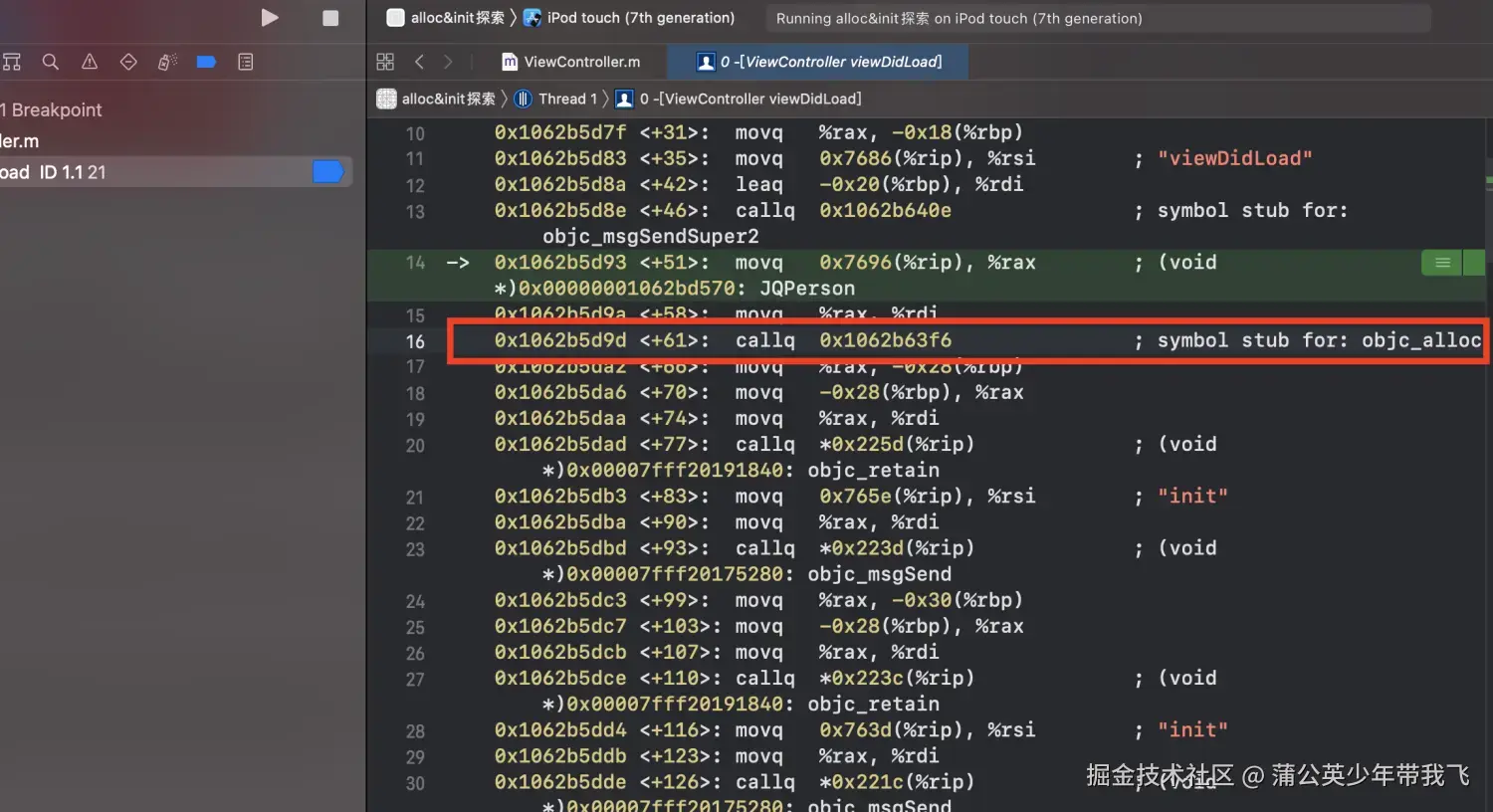

  • 我们可以看到当前断点下面两行处，有个**callq xxxx; symbol stub for objc_alloc，接着我们再添加一个objc_alloc符号断点, 点击Continue program execution继续执行（ps：这里解释一下：callq是汇编中的一个指令，代表这个这里即将要调用一个方法，symbol stub for objc_alloc翻译过来是objc_alloc的符号存根，也就是说objc_alloc**是要调用的方法名）

15.png 好了，到此底层探索的三种方式就介绍完了，接下来我们步入正题吧！

三、alloc源码探索

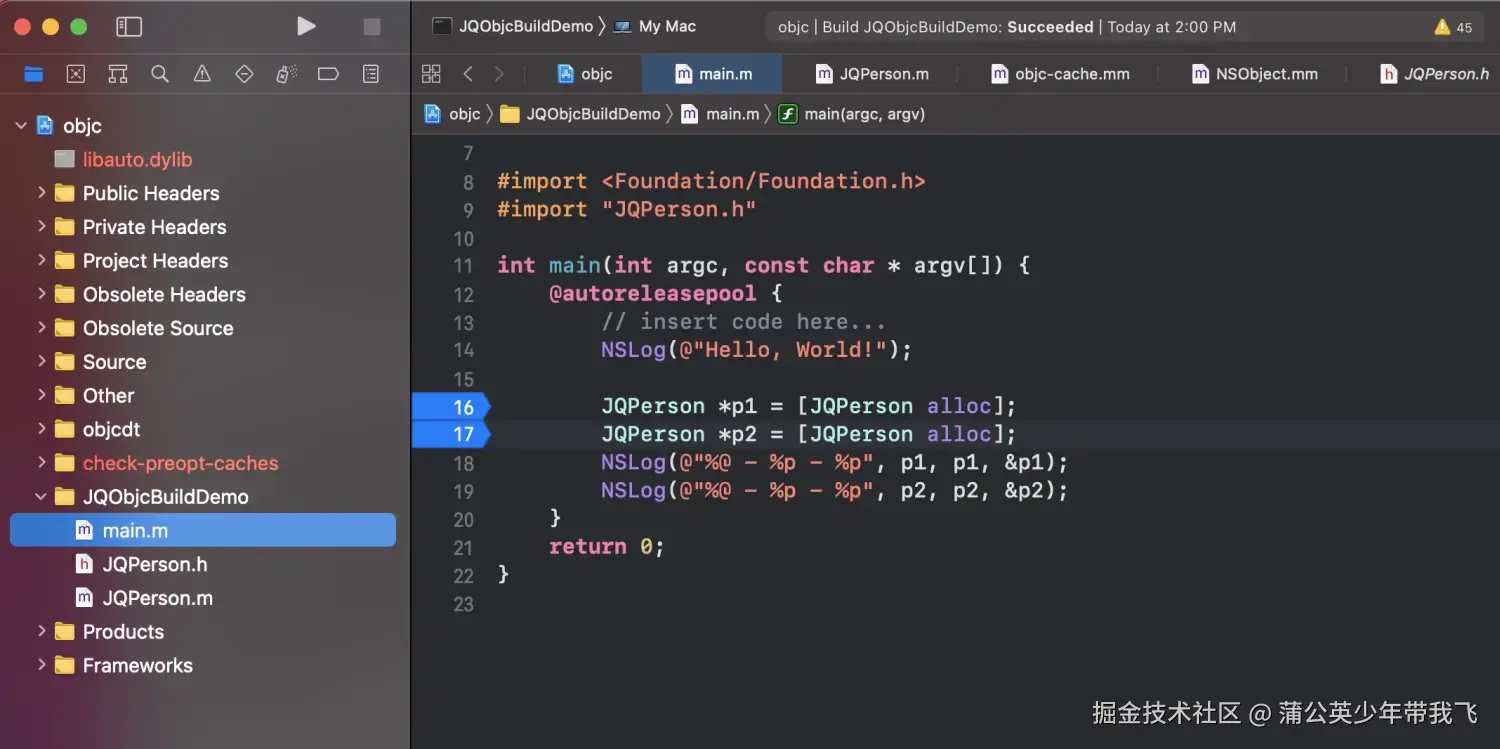

好的，有了上面的探索方法，我们现在就拿 objc 源码项目来探索 alloc 的底层实现吧。 首先，打开之前编译好的 objc4-818.2 项目，需要的小伙伴可以参考我之前文章**iOS底层原理（一）：苹果开源 objc4-818 源码项目的编译和调试，到 Open Source 上下载源码自行编译，不想麻烦的也可以直接去 GitHub 上下载：JQObjc4-818.2BuildDebug。 然后，找到 JQObjcBuildDemo 目录下创建一个JQPerson类。然后在main.m**中添加如下代码：

16.png 注意： 这里 16、17行 分别有个断点，后面会用到！！！

我们从上面的底层探索方式中可以看到：[JQPerson alloc]在底层libobjc.A.dylib库中执行的objc_alloc方法，接下来我就来验证一下。

第1步：alloc 和 objc_alloc

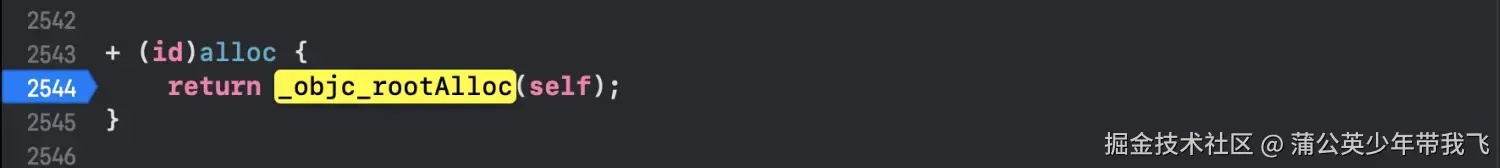

    1. 点击**alloc跳转到 objc 的源码中，搜索一下objc_alloc，然后分别在alloc和objc_alloc**处打上断点

17.png 18.png

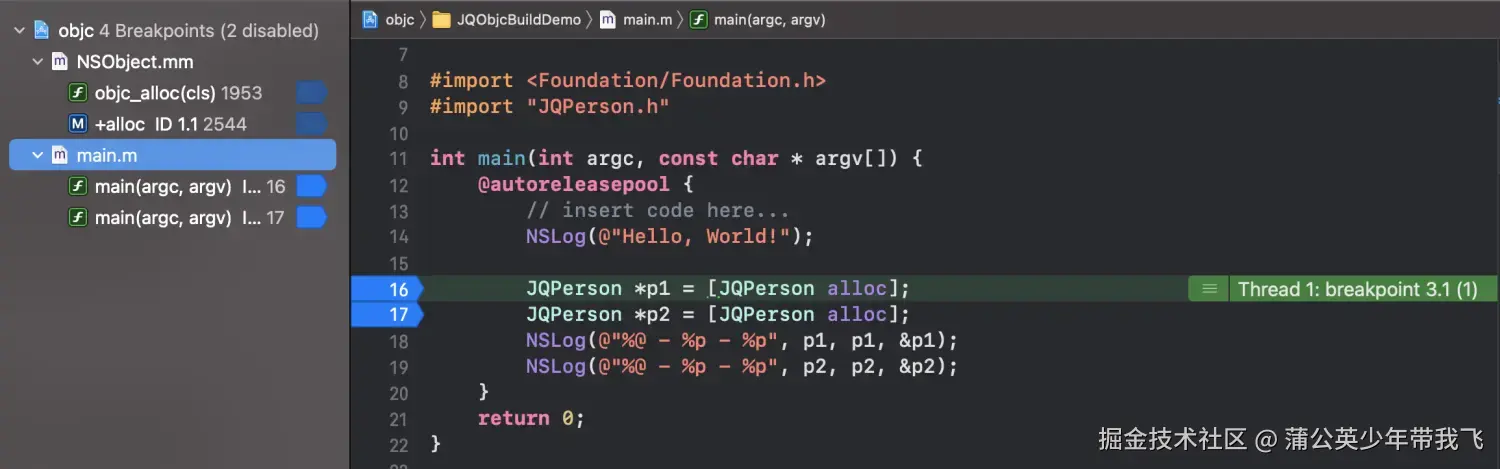

    1. 然后，先将源码中**alloc和objc_alloc**处的断点禁用，运行项目来到main.m中的断点处


    1. 接着，启用源码中**alloc和objc_alloc处的断点，点击下一步，这时会发现：断点来到了objc_alloc**处

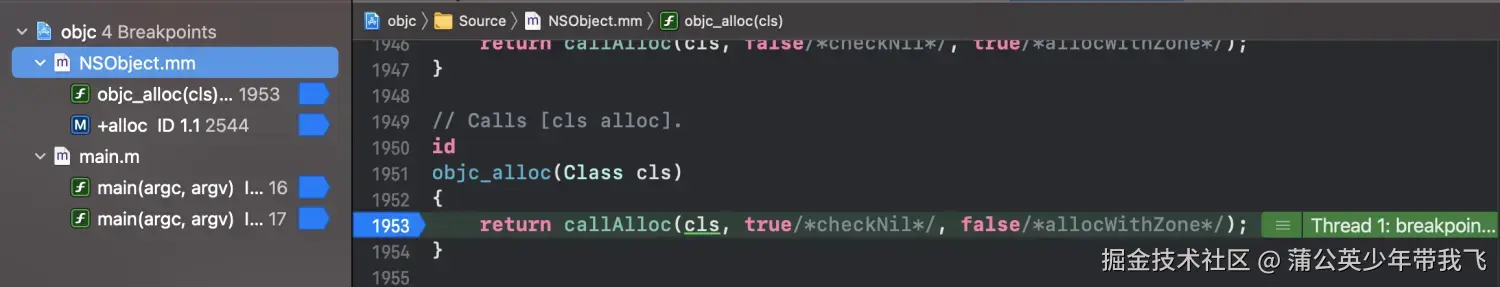

20.png 这就验证了我们前面所讲的，alloc方法在底层libobjc.A.dylib库中执行的objc_alloc方法 ！

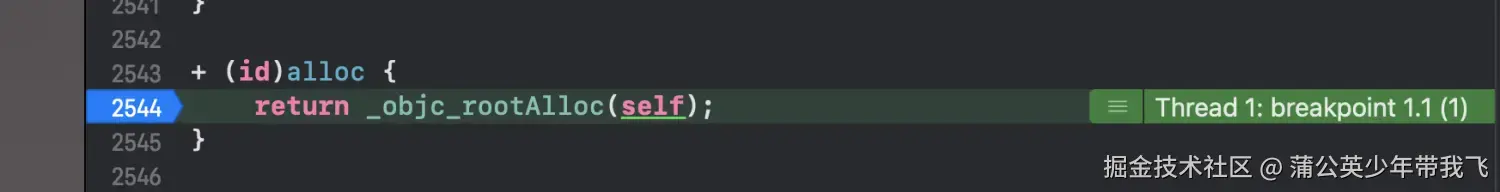

    1. 再次点击下一步，惊奇的发现：断点来到了**alloc**方法处

21.png 那么为什么**[JQPerson alloc]在底层会先走objc_alloc方法，再走alloc方法呢？按照我们在 objc 源码中看到的方法调用流程，应该是[JQPerson alloc] => alloc**呀？

为了验证这个问题，我们需要请出YYDS（永远滴神）：llvm源码（是苹果开源的系统级别的源码），看一看苹果是不是在这里面做了什么骚操作。llvm-project下载地址

第2步：llvm-project 底层分析

由于 llvm-project 项目比较大，这里我们用 VSCode 打开

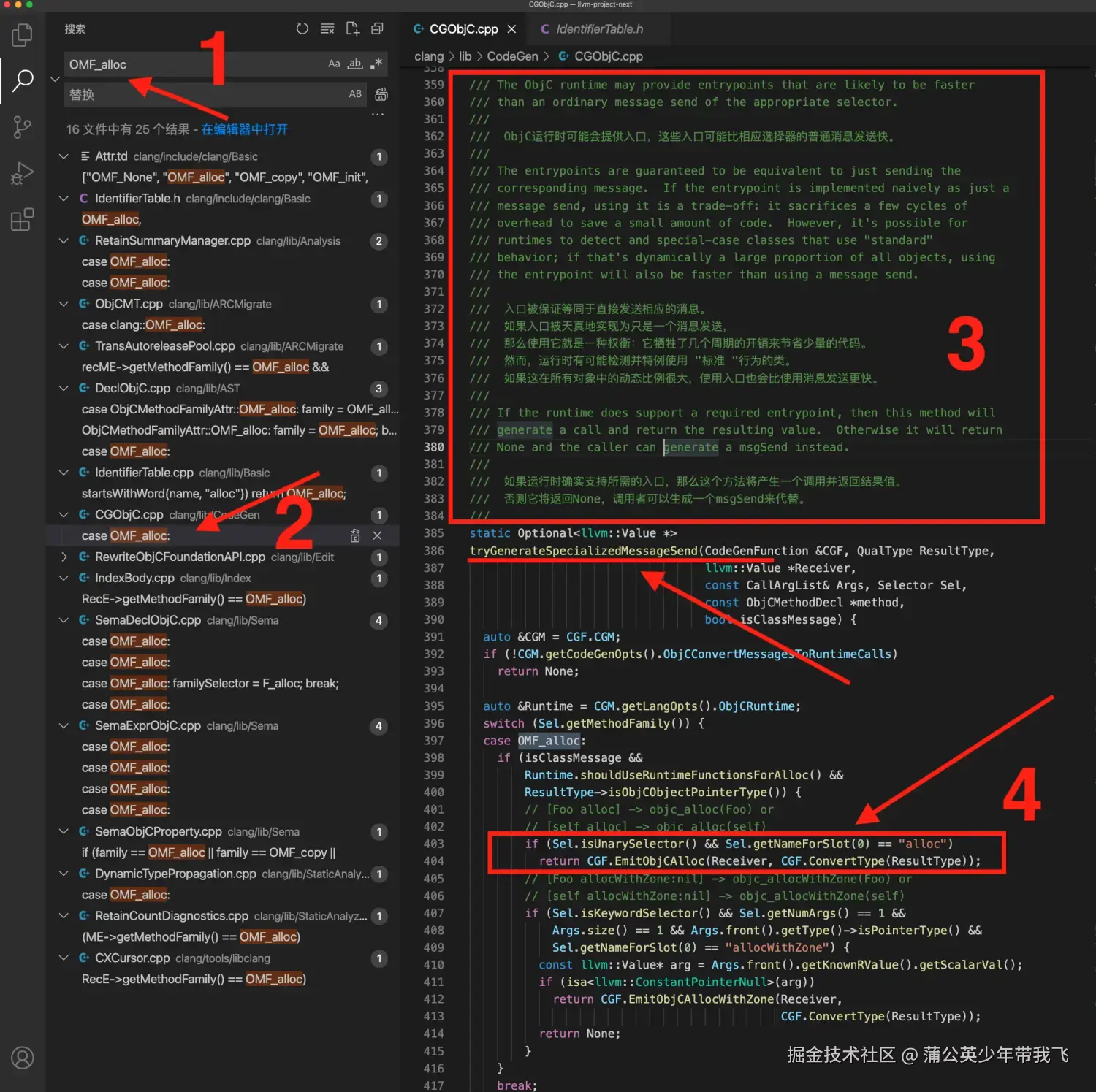

    1. 首先，我们全局搜索一下**alloc或者OMF_alloc:，来到tryGenerateSpecializedMessageSend**方法，这个方法在 CGObjC.cpp 文件中


我们主要看3号位置的方法解释，这里我翻译了一下，大家可以自行去看，这是苹果对性能的一个优化。主要意思就是：objc在运行时提供了快捷入口，这些入口比普通的消息发送速度更快，如果运行支持所需要的入口的话，这个方法就会调用并返回结果，否则返回None，调用者自己生成一个消息发送。

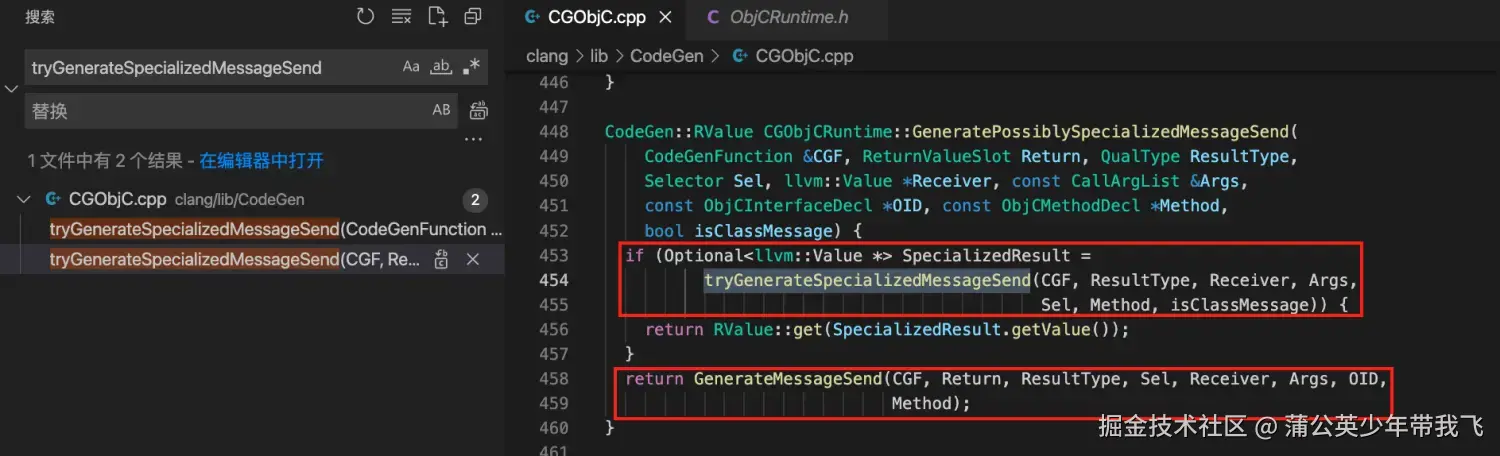

    1. 知道了**tryGenerateSpecializedMessageSend的作用，接着我再来看一下tryGenerateSpecializedMessageSend方法的调用情况，搜索tryGenerateSpecializedMessageSend，来到GeneratePossiblySpecializedMessageSend**


这个方法是运行时在底层的入口，所有的消息发送都会走这里。从代码可以看出，如果**tryGenerateSpecializedMessageSend方法返回None，这里判断为false，就会走GenerateMessageSend方法，也就是调用者自己生成一个普通的msgSend**。

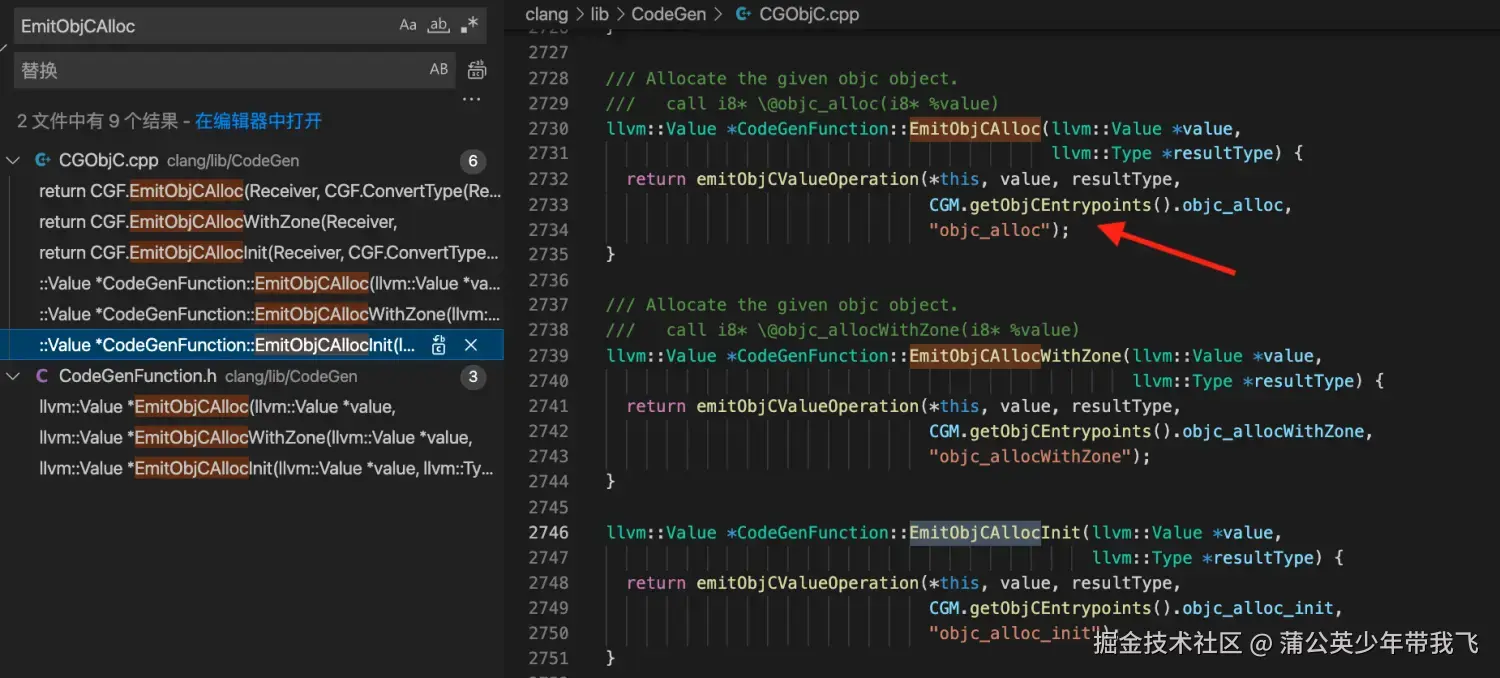

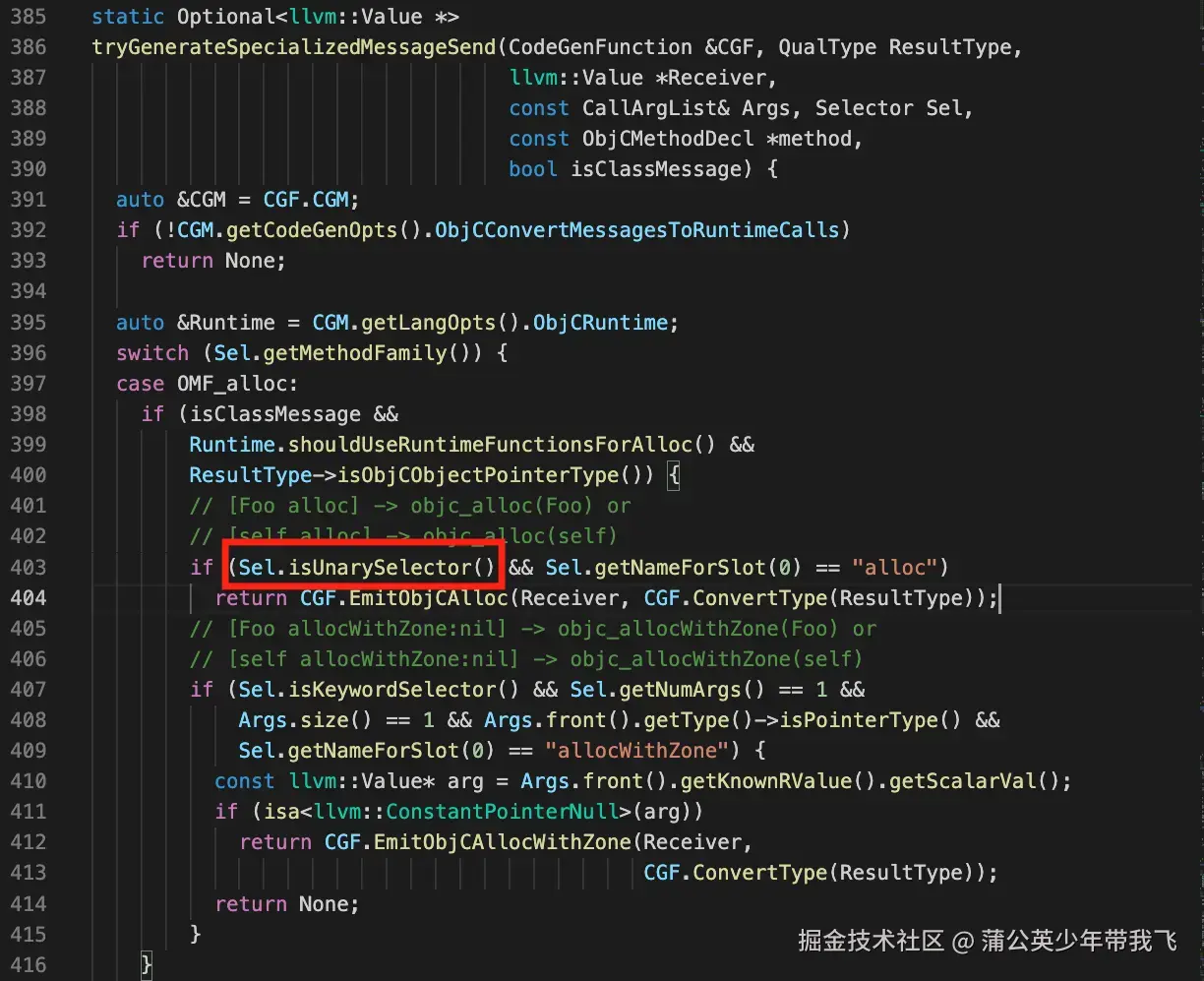

    1. 然后，我们深入到**tryGenerateSpecializedMessageSend方法中，看看alloc是怎么被执行成了objc_alloc。这里看一下tryGenerateSpecializedMessageSend方法中4号位置的代码，这里有个条件判断 if (Sel.isUnarySelector() && Sel.getNameForSlot(0) == "alloc") ，如果成立，就会走EmitObjCAlloc**方法，搜索一下，进去看一下

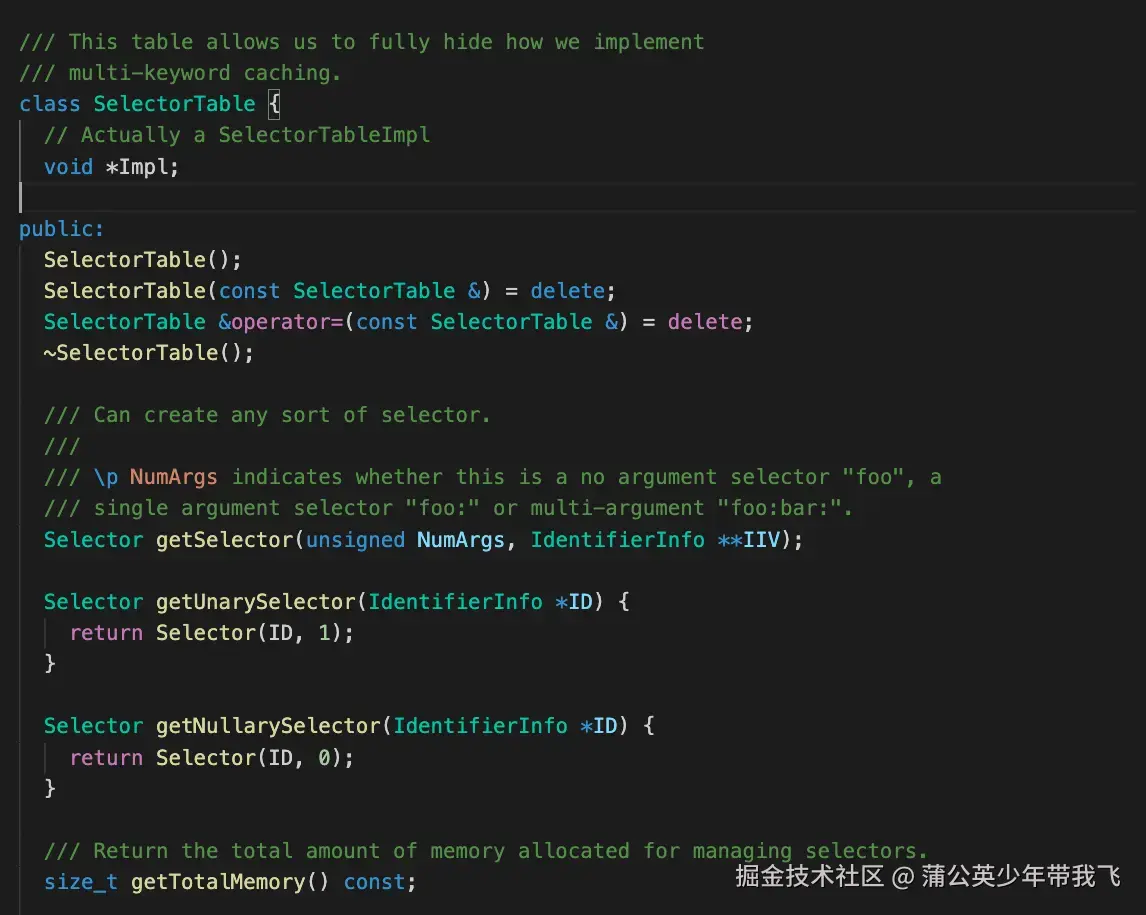

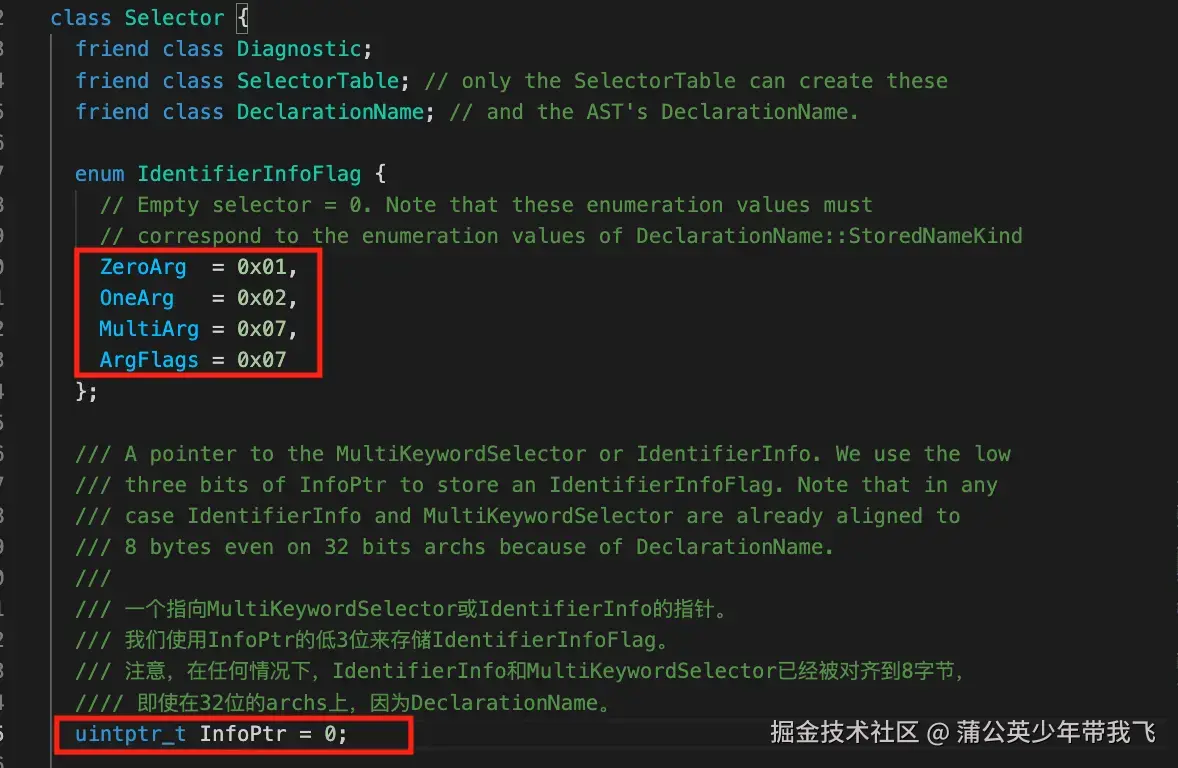

可以看到**EmitObjCAlloc方法这里生成了一个objc_alloc的入口（ObjCEntrypoints），包装为emitObjCValueOperation被返回执行，并且llvm对此做一个标记存在Selector中，而Selector则记录在SelectorTable**中

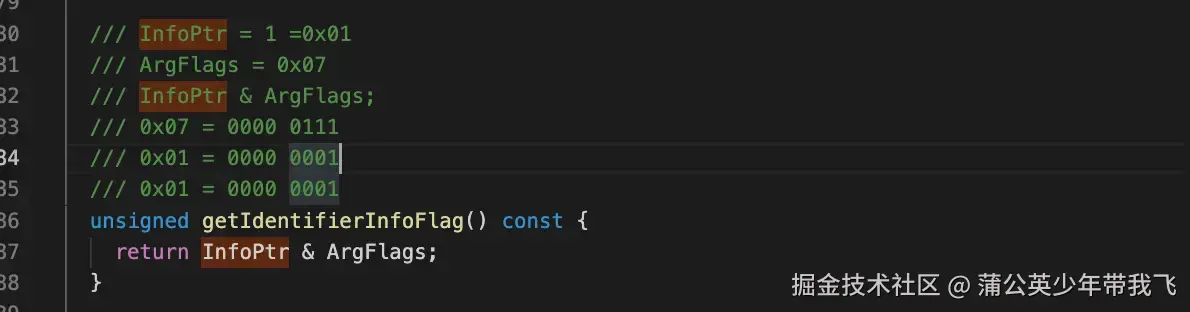

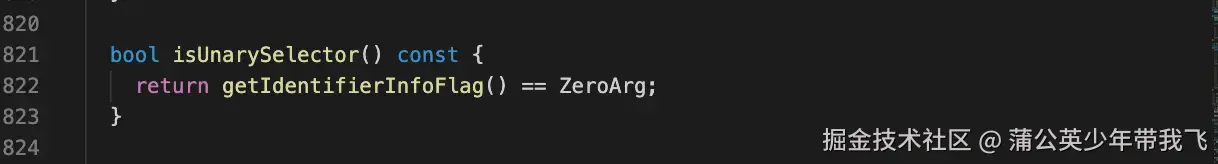

21-4.png 21-5.png 21-6.png 21-7.png 21-8.png

由此可以验证：[JQPerson alloc]在底层会先走到objc_alloc。

    1. objc_alloc第一次调用callAlloc方法，会执行msgSend(cls, @selector(alloc))（ps：这个第3步 callAlloc中会讲，这里知道一下，先把llvm这个流程讲完）。 此时llvm底层还是会走tryGenerateSpecializedMessageSend，此时，由于已经标记了**alloc的Selector，不会再走*if (Sel.isUnarySelector() && Sel.getNameForSlot(0) == "alloc")*这个判断中的代码，最终返回None。然后由GenerateMessageSend**走普通的消息发送。
第3步：callAlloc

好了，alloc和objc_alloc的调用清晰了。接着，我们来看一下最核心的方法callAlloc。

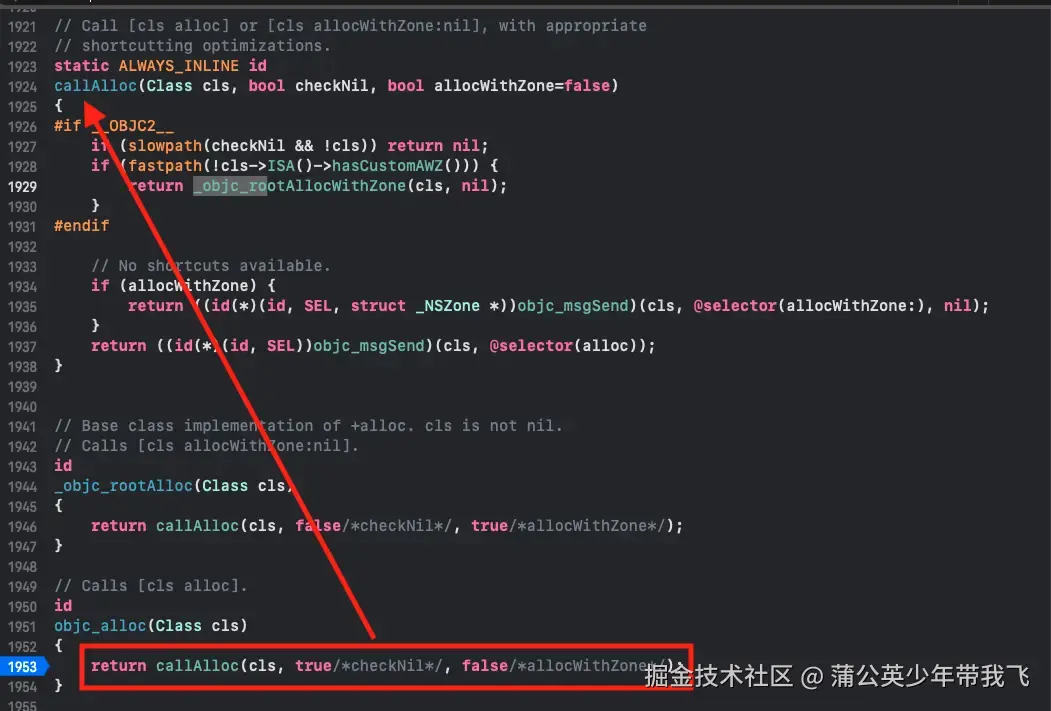

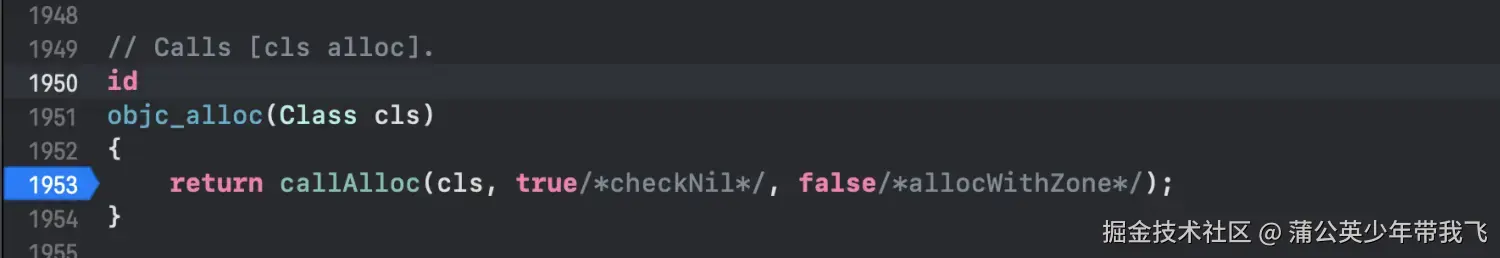

    1. 从 objc 源码中我们可以看到**objc_alloc方法中调用了callAlloc**

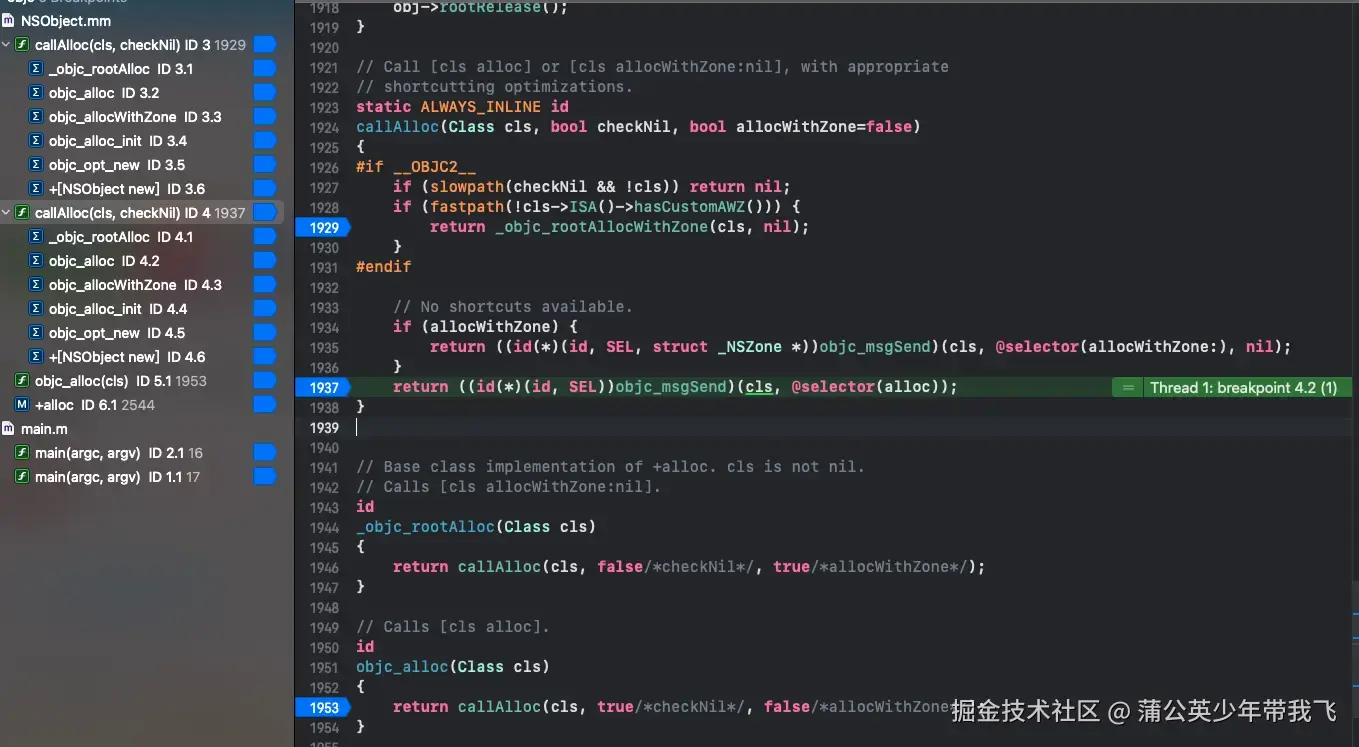

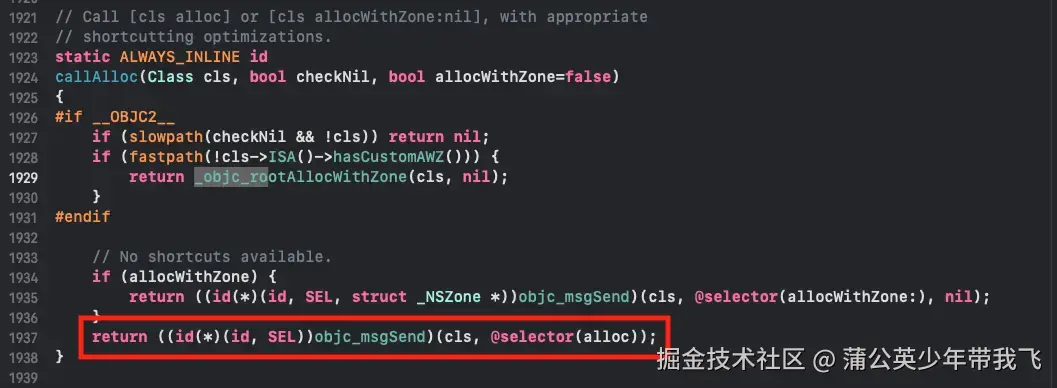

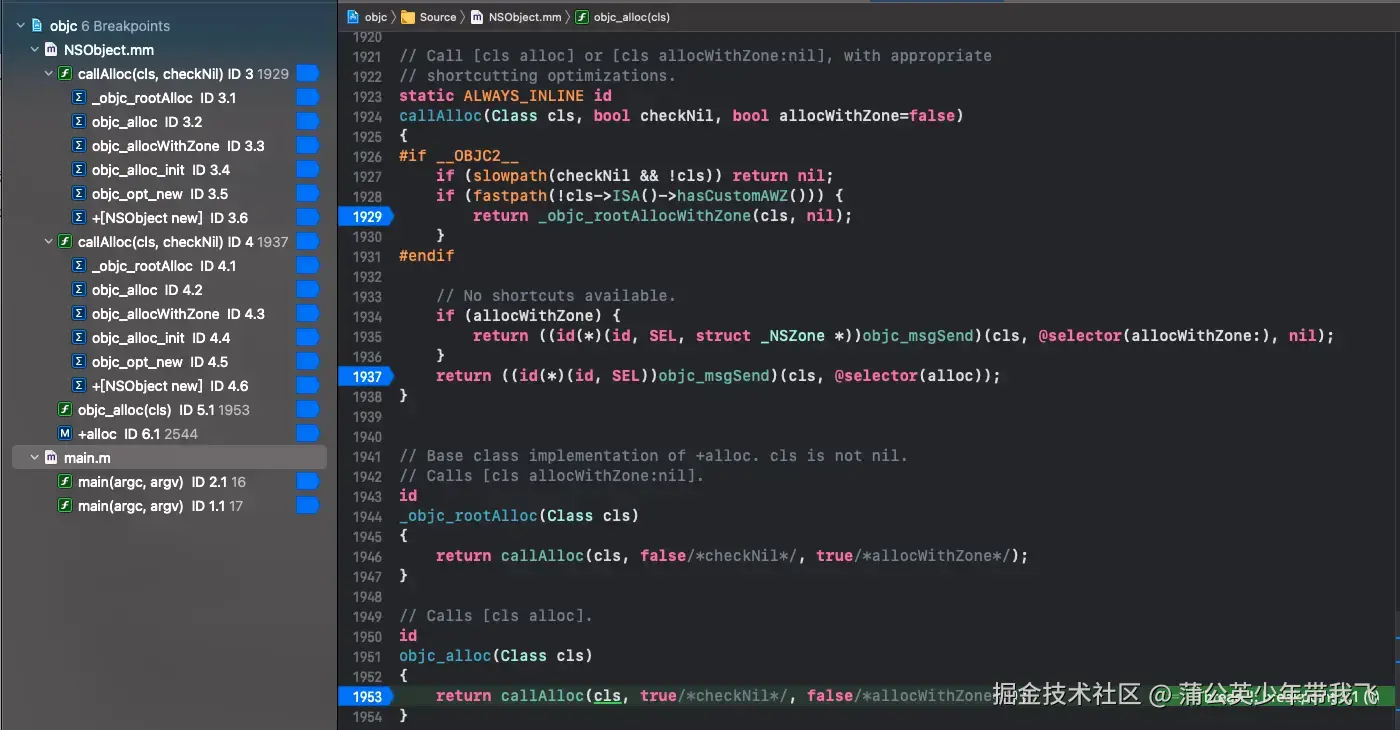

    1. 我们观察一下**callAlloc中的代码，会发现这个方法的最后一行（1937行）对传入的 cls 做了一次消息发送，发送的消息名称正是alloc，这似乎可以解释上面走完objc_alloc方法后，又走到alloc**的现象。但是我们还需要打断点，走一下流程来验证。


    1. 经断点调试，执行**objc_alloc后，callAlloc确实走到了发送alloc消息这一行，也就是[JQPerson alloc] => objc_alloc => callAlloc**


    1. 继续走断点，我们会发现执行流程为：[JQPerson alloc] => objc_alloc => callAlloc => alloc => _objc_rootAlloc => callAlloc =>_objc_rootAllocWithZone

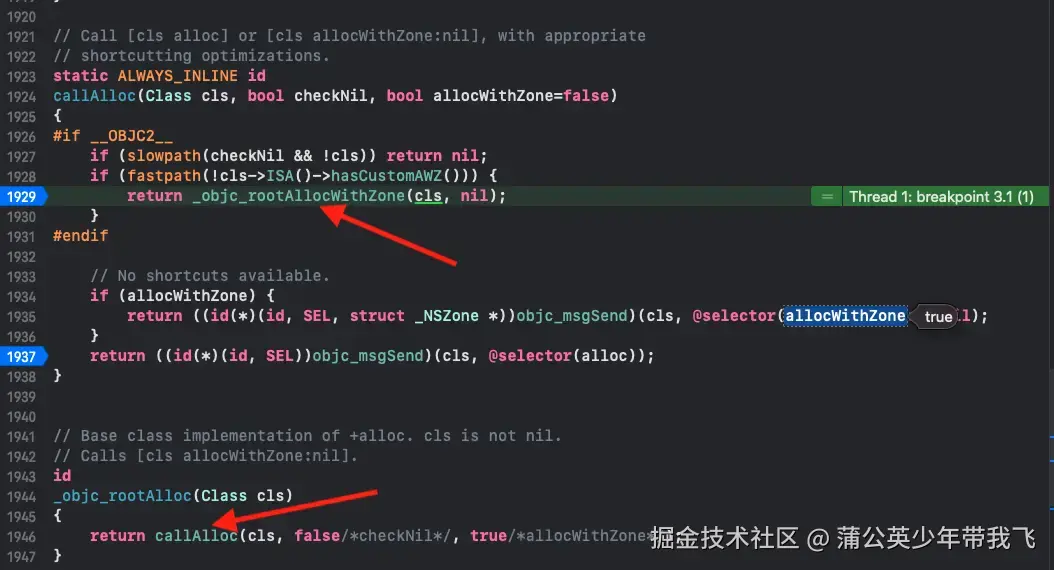

25.png 26.png

    1. 当前我们已经走完了 main.m 中的16行，也就是**(JQPerson)p1的alloc**，此时断点会来到17行 (JQPerson)p2的alloc。

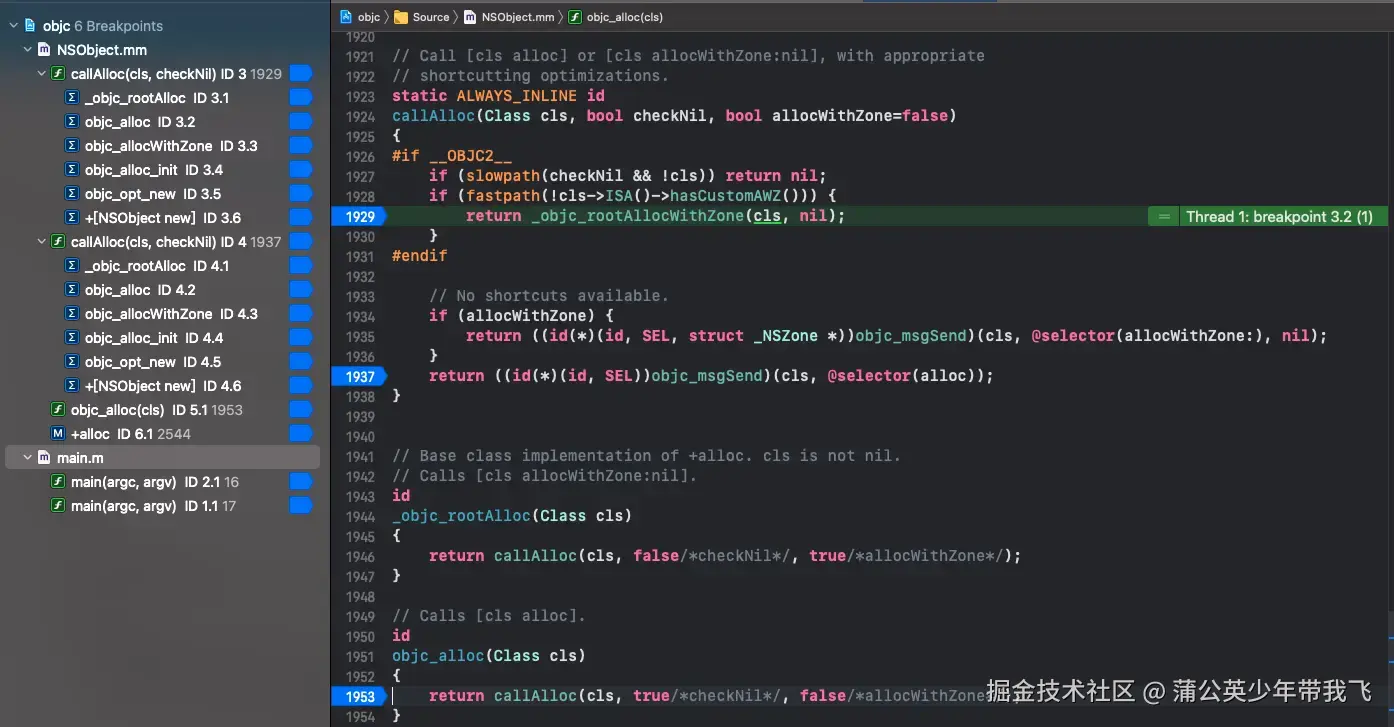

    1. 继续走源码断点，会发现执行流程为：[JQPerson alloc] => objc_alloc => callAlloc => _objc_rootAllocWithZone

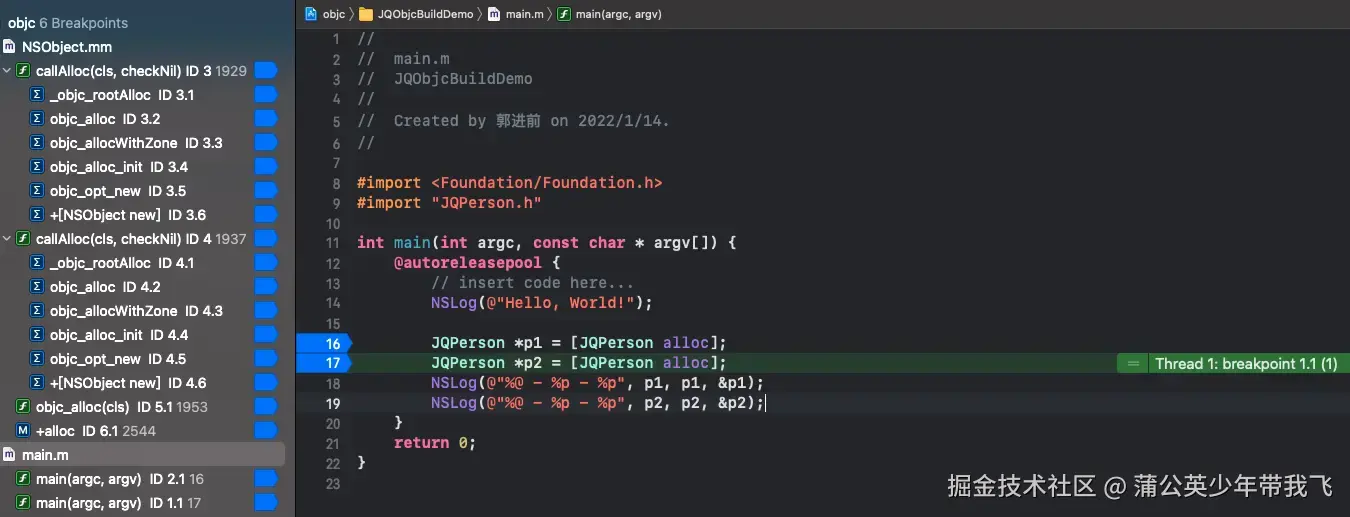

27.png 28.png 29.png

这里我们就会奇怪，为什么**JQPerson类再次alloc时，就直接走到*if (fastpath(!cls->ISA()->hasCustomAWZ()))***条件判断中的代码了呢？

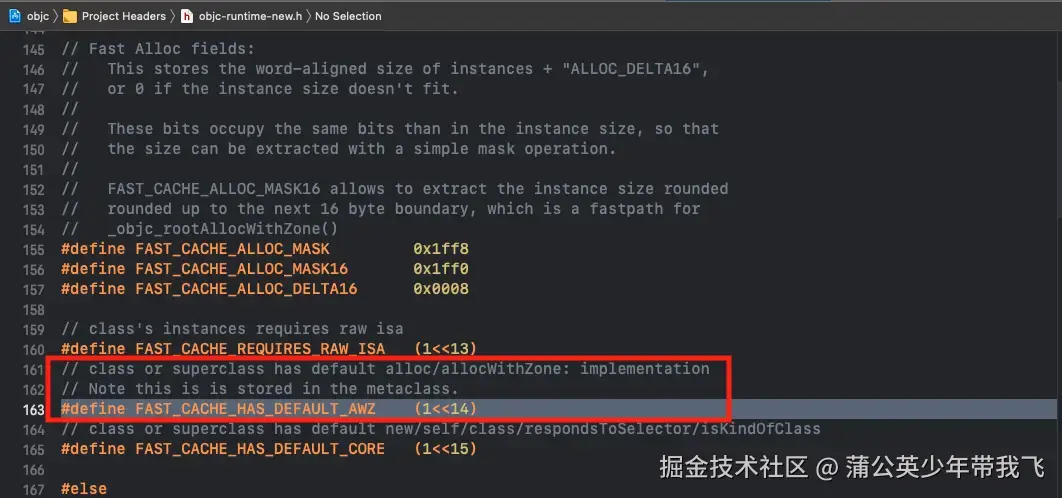

    1. 那我们就来看一下***if (fastpath(!cls->ISA()->hasCustomAWZ()))这句判断到底执行了什么？ 进入到if (fastpath(!cls->ISA()->hasCustomAWZ()))***源码中看一下

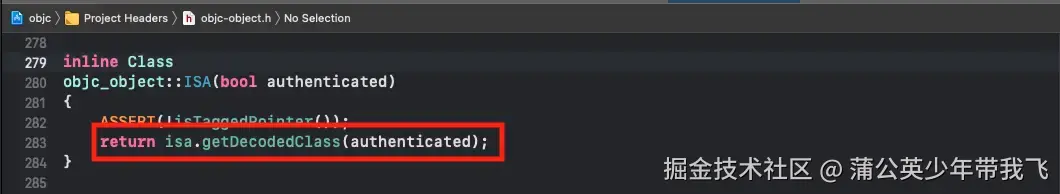

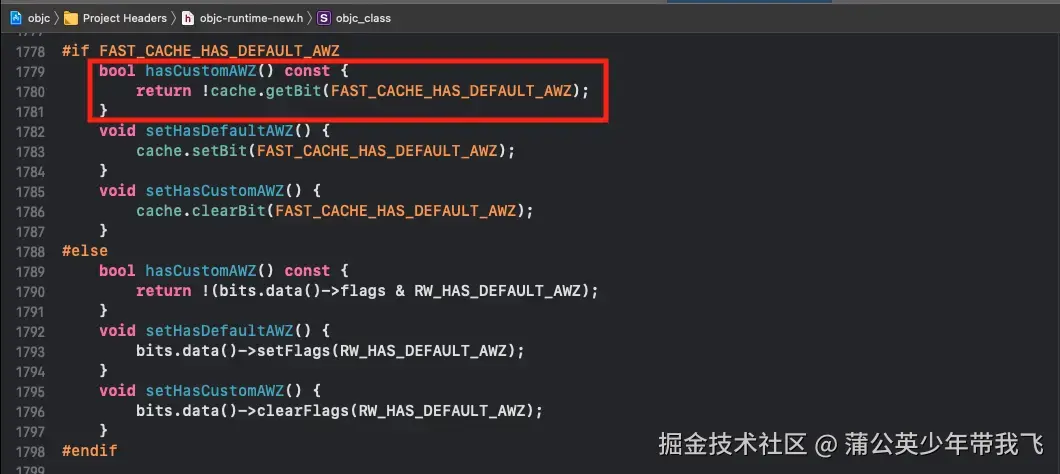

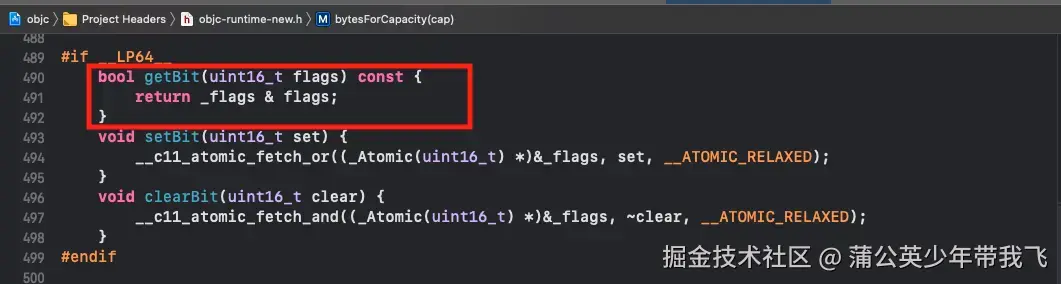

30.png 31.png 32.png 33.png

由以上源码可以看出: a. 当**JQPerson类第一次调用alloc方法时，底层会先调用objc_alloc，此时callAlloc被第一次调用，callAlloc内部通过当前cls的ISA返回一个Class对象； b. 紧接着会去判断当前Class的cache中FAST_CACHE_HAS_DEFAULT_AWZ（存储在元类metaclass中，记录着cache中是否已经缓存了alloc/allocWithZone:方法的实现）这个标志位的值是否为真，由于是第一次执行，没有缓存，所以cache.getBit(FAST_CACHE_HAS_DEFAULT_AWZ)取出来的值是false，前面加个！，变成了true，callAlloc中if (fastpath(!cls->ISA()->hasCustomAWZ()))又加了个！，所以值为false； c. 然后走到了if (allocWithZone)，由于objc_alloc方法中allocWithZone参数传值为false，所以走到了(objc_msgSend)(cls, @selector(alloc))。然后，callAlloc被第二次调用，由于执行过了alloc方法，所以此时有了alloc的方法缓存，所以if (fastpath(!cls->ISA()->hasCustomAWZ()))判断为true，执行_objc_rootAllocWithZone。 d. 最后就是 main.m 中第17行，JQPerson类第二次调用alloc方法，此时由于JQPerson类的cache中已经有了缓存，FAST_CACHE_HAS_DEFAULT_AWZ这个标志位的值为真，也就是if (fastpath(!cls->ISA()->hasCustomAWZ()))这个条件为真，所以，会直接执行_objc_rootAllocWithZone**。 下面我画一下流程图，帮助小伙们理解一下：

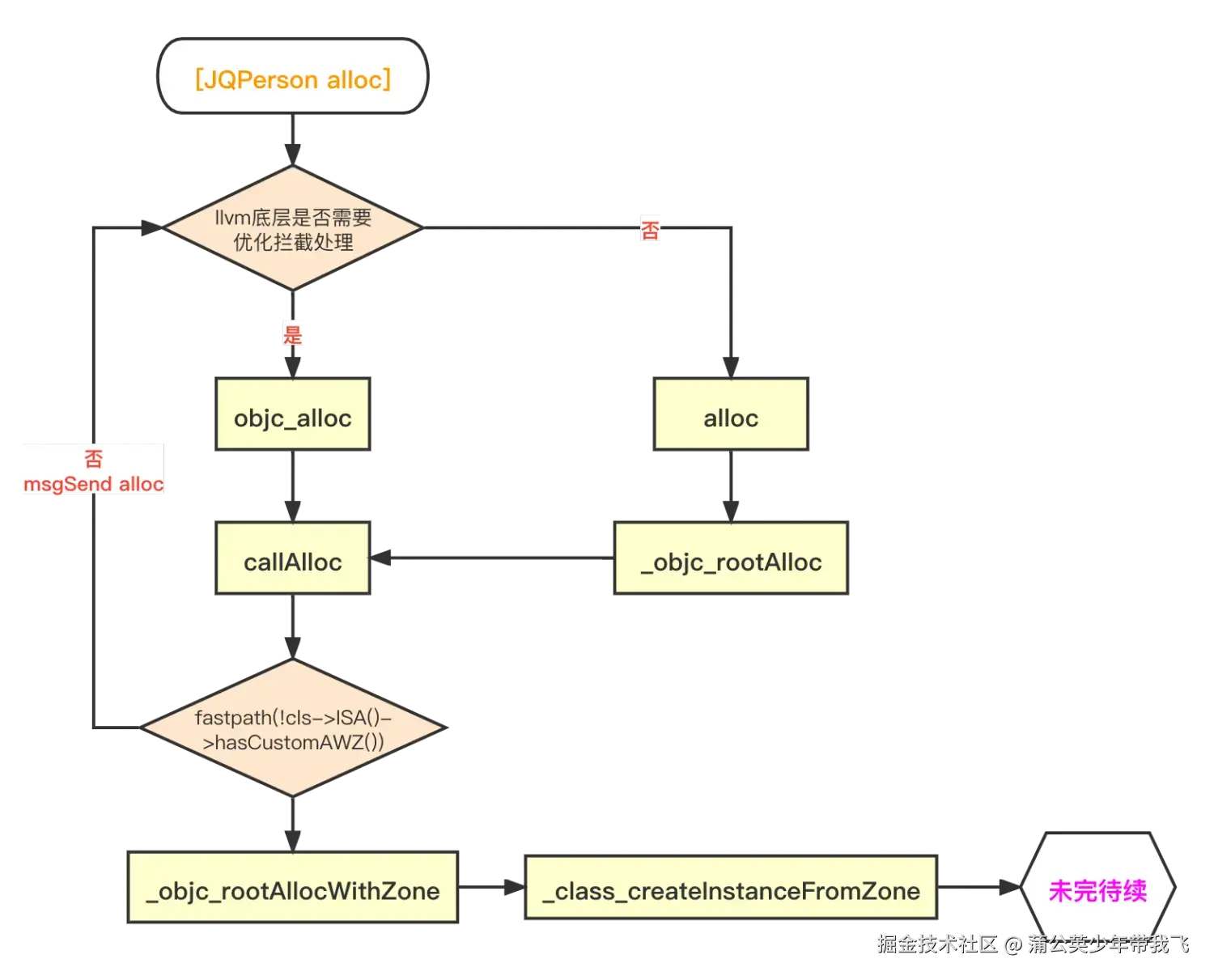

[JQPerson alloc]流程图新.png

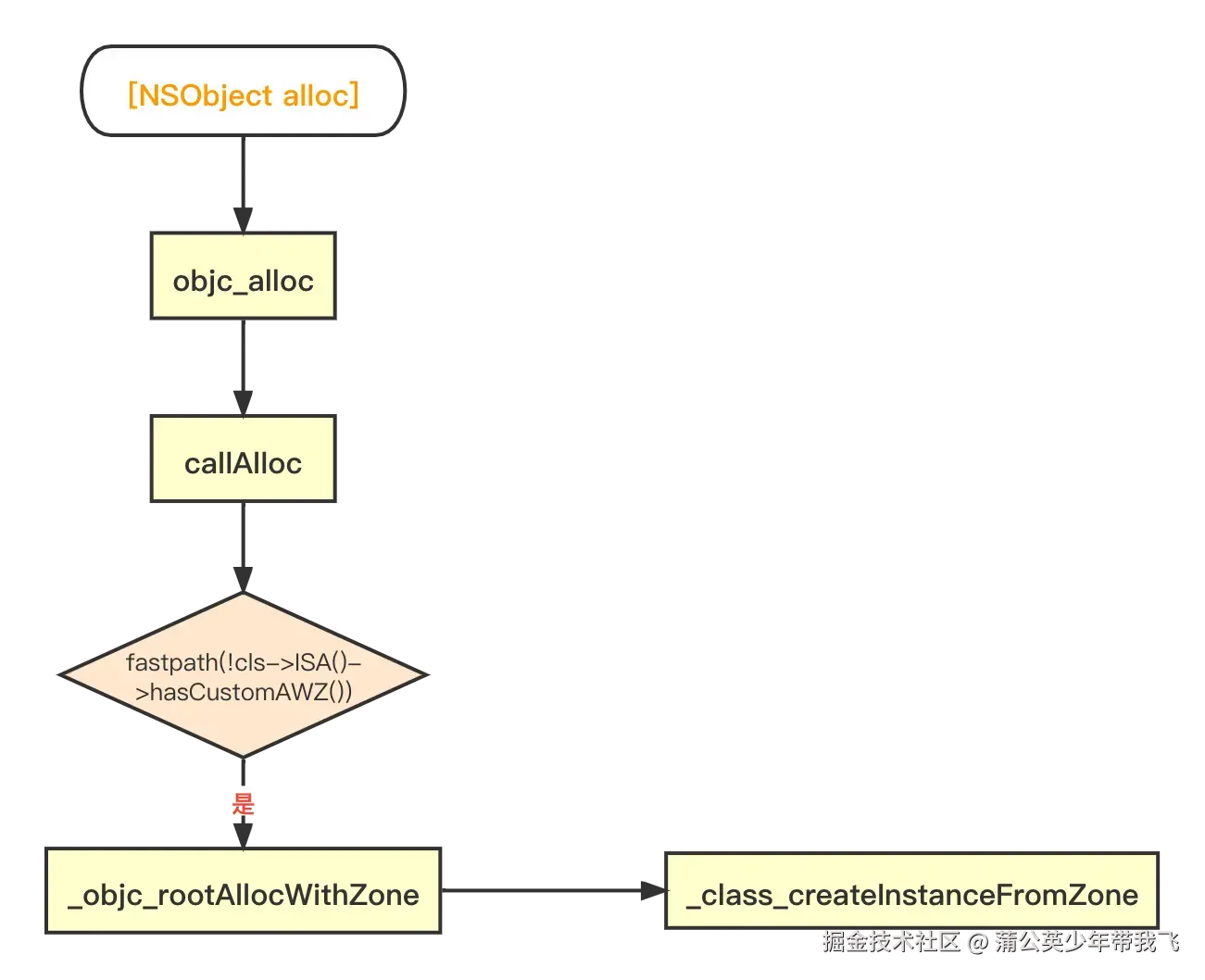

另外，这里我附一张**NSObject alloc]**的流程图，有兴趣的小伙们可以去试一试：

[NSObject alloc]流程图.png

这里**NSObject alloc]只走了一遍callAlloc方法，猜测原因是：系统对 NSObject 做了优化，提前给cache**添加了缓存。

好了，**alloc的底层探索今天先写到这里。下面一篇文章我们将探索一下alloc**开辟内存空间相关的源码。敬请期待吧！！！
