一、项目背景：为什么要做高校无线网络设计？
现在高校师生对网络的需求早就不只是“能上网”了——
- 老师要在教室用多媒体课件、直播公开课，需要稳定不卡顿的无线信号；
- 学生在宿舍追剧、图书馆查文献、操场连校园APP，需要全校无死角覆盖；
- 学校管理端要区分“办公网”“教学网”“宿舍网”，防止无关人员蹭网，还要避免广播风暴影响网络性能。
传统高校网络常出现“信号死角多”“跨区域漫游断连”“不同楼栋互访混乱”等问题。我的毕业设计就是针对这些痛点，设计一套“全覆盖、高稳定、强安全”的高校无线网络系统，满足教学、科研、管理全场景需求。
二、核心技术栈：搭建无线网络的关键工具
整个系统围绕“三层架构+AC+AP”展开，用到的技术都是企业级常用方案，上手难度适中，适合本科生实践：
| 技术模块 | 具体工具/协议 | 核心作用 | ||||
|---|---|---|---|---|---|---|
| 网络架构 | 核心层+汇聚层+接入层 | 三层分层设计，核心层用双交换机冗余（避免单点故障），汇聚层做流量转发，接入层部署AP覆盖； | ||||
| 无线组网 | AC6005（无线控制器）+AP2050（无线接入点） | AC集中管理所有AP，实现“统一配置、无缝漫游”，AP负责信号发射，覆盖教室、宿舍、办公楼； | ||||
| 网络隔离 | VLAN（虚拟局域网） | 按楼栋划分VLAN（如办公楼VLAN10、宿舍楼VLAN50），避免不同区域网络干扰，减少广播风暴； | ||||
| 地址管理 | DHCP（动态主机配置协议） | 自动给师生设备分配IP地址，不用手动设置，减少管理员工作量； | ||||
| 网络安全 | 防火墙（USG5500）+ACL（访问控制列表） | 防火墙隔离内外网，ACL限制“办公网不能访问宿舍网、食堂网只能连宿舍网”，保障网络安全； | 协议标准 | 802.11ac（WiFi5） | 兼顾速率与覆盖，单AP速率达600Mbps，满足多设备同时连接（如一间教室50人连网）。 |
三、项目全流程：6步设计高校无线网络系统
3.1 第一步：需求分析——明确系统要解决什么问题
先调研高校实际需求，再确定建设目标和设计原则，避免盲目设计：
3.1.1 核心需求
| 需求类型 | 具体要求 |
|---|---|
| 覆盖需求 | 全校覆盖（教室、宿舍、图书馆、食堂、操场），AP信号重叠区控制在20%（保证漫游不中断）； |
| 性能需求 | 支持“万兆核心、千兆到楼栋、百兆到桌面”，单AP同时连接30+设备不卡顿； |
| 安全需求 | 区分“办公网/教学网/宿舍网”，禁止办公网访问宿舍网，防止校外人员蹭网； |
| 管理需求 | 支持DHCP自动分配IP，AC集中管理AP，故障时能快速定位问题。 |
3.1.2 设计原则
- 可靠性：核心层用双交换机（S5700）冗余，一条链路断了，另一条能立刻接管；
- 可扩展性：预留AP端口，未来新增教学楼时，直接加AP就能扩展覆盖；
- 安全性：部署防火墙隔离外网，用ACL控制不同VLAN互访权限；
- 易管理：AC统一配置AP参数（如SSID、密码），不用逐台设置AP。
3.2 第二步：网络设计——从拓扑到设备选型
这一步是核心，要确定“信号怎么覆盖”“设备用什么型号”“IP怎么分配”：
3.2.1 拓扑结构设计

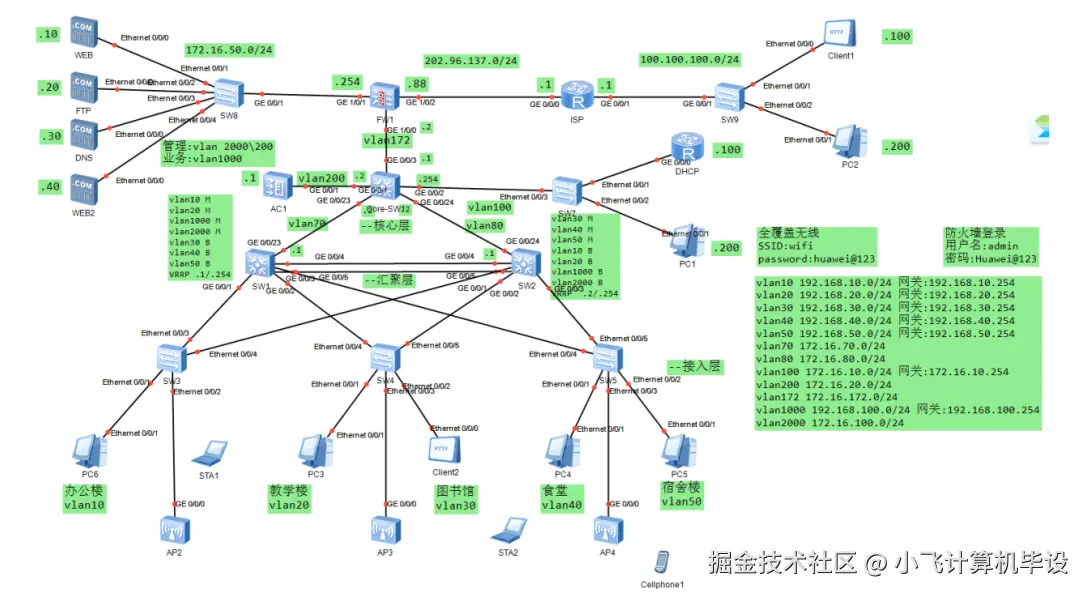

采用三层架构，整体拓扑如图4-1（文中提及），关键节点说明：
- 核心层：2台S5700三层交换机，做双机热备，连接服务器区（官网、教务系统）和防火墙；
- 汇聚层：3台S5700，分别连接不同区域的接入层交换机，做VLAN划分和流量汇聚；
- 接入层：6台S3700二层交换机，部署AP2050，覆盖各楼栋（每栋楼按面积部署2-3个AP）；
- 无线控制：AC6005旁挂在核心层，管理所有AP，实现无缝漫游。
3.2.2 IP地址与VLAN规划
按“楼栋+功能”划分VLAN和IP，避免地址冲突，方便管理：
| 楼栋/功能 | VLAN号 | IP网段 | 网关 | 用途说明 |
|---|---|---|---|---|
| 办公楼 | 10 | 192.168.10.0/24 | 192.168.10.254 | 学校行政办公设备使用 |
| 教学楼 | 20 | 192.168.20.0/24 | 192.168.20.254 | 教室多媒体、教师办公设备 |
| 宿舍楼 | 50 | 192.168.50.0/24 | 192.168.50.254 | 学生宿舍设备使用 |
| AP管理 | 200 | 172.16.20.0/24 | 172.16.20.254 | AC管理AP的专用网段 |
| 服务器区 | 100 | 172.16.10.0/24 | 172.16.10.254 | 校园官网、教务系统服务器 |
3.2.3 设备选型
选性价比高的华为设备，符合高校预算，且兼容性强：
| 设备类型 | 型号 | 数量 | 核心用途 |
|---|---|---|---|
| 核心交换机 | S5700 | 2 | 核心层数据转发，双机冗余； |
| 汇聚/接入交换机 | S5700/S3700 | 3/6 | 汇聚层流量转发、接入层连接AP； |
| 无线控制器 | AC6005 | 1 | 集中管理AP，配置SSID、漫游策略； |
| 无线AP | AP2050 | 3 | 发射无线信号，覆盖教学楼、宿舍楼、办公楼； |
| 防火墙 | USG5500 | 1 | 隔离内外网，防御外部攻击； |
| 路由器 | AR2220 | 2 | 连接运营商网络，实现外网访问； |
3.3 第三步：网络配置——关键功能落地
这部分是“把设计变现实”，重点配置DHCP、VLAN、AC+AP、安全策略，用华为模拟器（eNSP）实现：
3.3.1 DHCP配置（自动分配IP）
在核心交换机上配置DHCP地址池，以教学楼（VLAN20）为例：
# 核心交换机配置
[Core-SW1] ip pool vlan20 # 创建名为vlan20的地址池
[Core-SW1-ip-pool-vlan20] gateway-list 192.168.20.254 # 网关地址
[Core-SW1-ip-pool-vlan20] network 192.168.20.0 mask 255.255.255.0 # IP网段
[Core-SW1-ip-pool-vlan20] dns-list 114.114.114.114 # DNS服务器（用公共DNS）
[Core-SW1-ip-pool-vlan20] excluded-ip-address 192.168.20.1 192.168.20.10 # 保留IP（给服务器用）
# 给VLAN20接口启用DHCP
[Core-SW1] interface Vlanif20
[Core-SW1-Vlanif20] ip address 192.168.20.254 255.255.255.0
[Core-SW1-Vlanif20] dhcp select global # 调用全局DHCP地址池
配置后，学生在教学楼连无线，设备会自动获取192.168.20.x的IP，不用手动设置。
3.3.2 AC+AP配置（实现无缝漫游）
AC是无线管理核心，要先配置AC与AP的通信，再统一设置SSID和密码：
# AC配置步骤
1. 创建VLAN（AC管理VLAN200）
[AC6005] vlan batch 200
[AC6005] interface Vlanif200
[AC6005-Vlanif200] ip address 172.16.20.1 255.255.255.0
2. 配置AC源接口（AP发现AC用）
[AC6005] capwap source interface Vlanif200
3. 认证AP（按AP的MAC地址绑定）
[AC6005] wlan
[AC6005-wlan-view] ap auth-mode mac-auth # 按MAC认证AP
[AC6005-wlan-view] ap-id 1 ap-mac 00e0-fcd7-3f50 # 绑定第一台AP的MAC
[AC6005-ap-1] ap-group ap-group1 # 加入AP组
[AC6005-ap-1] ap-name AP-教学楼1 # 命名AP，方便管理
4. 设置SSID和密码（全校统一SSID为“XY-WIFI”）
[AC6005-wlan-view] security-profile name sec-prof # 创建安全配置文件
[AC6005-wlan-sec-prof-sec-prof] security wpa2 psk pass-phrase huawei@123 aes # 密码huawei@123
[AC6005-wlan-view] ssid-profile name ssid-prof # 创建SSID配置文件
[AC6005-wlan-ssid-prof-ssid-prof] ssid XY-WIFI # 设置SSID
5. 绑定配置到AP
[AC6005-wlan-view] ap-group name ap-group1
[AC6005-wlan-ap-group-ap-group1] vap-profile vap-prof wlan 1 # 绑定VAP模板
[AC6005-wlan-vap-prof-vap-prof] ssid-profile ssid-prof
[AC6005-wlan-vap-prof-vap-prof] security-profile sec-prof
配置后，所有AP会发射“XY-WIFI”信号，师生在校园内移动（如从教学楼到图书馆），设备会自动切换AP，不会断网。
3.3.3 ACL配置（控制楼栋互访）
按需求限制不同VLAN的访问权限，比如“办公楼不能访问宿舍楼”：
# 在汇聚层交换机配置ACL
[Agg-SW1] acl number 3000 # 创建ACL 3000（高级ACL）
[Agg-SW1-acl-adv-3000] rule 5 deny ip source 192.168.10.0 0.0.0.255 destination 192.168.50.0 0.0.0.255 # 禁止办公网（192.168.10.0）访问宿舍网（192.168.50.0）
[Agg-SW1-acl-adv-3000] rule 10 permit ip # 允许其他所有流量
# 把ACL应用到VLAN10的出接口
[Agg-SW1] interface Vlanif10
[Agg-SW1-Vlanif10] traffic-filter outbound acl 3000
配置后，办公楼的设备无法访问宿舍楼的服务器或共享文件，保障办公网安全。
3.4 第四步：系统测试——验证功能是否达标
配置完成后，要通过7大测试验证系统性能，确保满足设计目标：
3.4.1 核心测试项与结果
| 测试项目 | 测试方法 | 预期结果 | 实际结果 |
|---|---|---|---|
| DHCP测试 | 用学生电脑连无线，查看是否自动获取IP | 10秒内获取对应VLAN的IP（如宿舍获取192.168.50.x） | 平均8秒获取IP，地址分配正确 |
| 无缝漫游测试 | 拿着手机从教学楼走到图书馆，持续播放视频 | 漫游切换时视频不卡顿，丢包率<1% | 切换AP时仅0.5秒延迟，无卡顿 |
| ACL测试 | 用办公网设备ping宿舍网IP | ping不通，提示“请求超时” | 完全符合预期，办公网无法访问宿舍网 |
| 负载测试 | 1间教室50台设备同时连AP，测下载速度 | 平均下载速度≥10Mbps，无断连 | 平均速度12Mbps，仅2台设备偶发延迟 |
| 防火墙测试 | 从外网尝试访问校内服务器 | 仅能访问官网（80端口），其他端口拒绝 | 符合预期，仅开放必要端口 |
测试结论：所有项目均达标，系统满足“全覆盖、高稳定、强安全”的设计目标。
四、毕业设计复盘：踩过的坑与经验
4.1 那些踩过的坑
-
AP漫游断连：信号重叠区没控制好
- 问题：一开始AP部署太密集，信号重叠区超过30%，导致设备在两个AP间频繁切换，出现断连；
- 解决：调整AP位置，把重叠区控制在20%，同时在AC里设置“漫游灵敏度”为“中”，避免频繁切换。
-
DHCP地址冲突：没保留服务器IP
- 问题：初期没在DHCP地址池里“排除服务器IP”，导致学生设备自动获取到服务器的IP，造成冲突；
- 解决：在
ip pool里用excluded-ip-address命令，保留前10个IP给服务器，避免冲突。
-
ACL配置错误：规则顺序搞反了
- 问题：先写了“允许所有IP”的规则，再写“禁止办公网访问宿舍网”，导致ACL失效；
- 解决：ACL规则按“优先级从高到低”排列，先写“拒绝”规则，再写“允许”规则（ACL匹配到第一条就停止）。
4.2 给学弟学妹的建议
-
先画拓扑图，再动手配置
不要上来就直接敲命令！先在Visio里画好三层架构拓扑，标注清楚“哪个设备连哪个端口、哪个VLAN对应哪个楼栋”，再在模拟器里一步步搭环境，能少走很多弯路。 -
重点练AC+AP配置，这是无线核心
高校无线的关键是“无缝漫游”，要搞懂AC如何发现AP、如何统一配置SSID，建议多练几遍“AP上线→配置VAP模板→绑定安全策略”的流程，这是答辩时的重点。 -
测试要“贴近真实场景”
不要只测“单设备连网”，要模拟“50人同时连AP”“跨区域漫游”等真实场景，这样测试结果才有说服力，答辩时评委也会觉得你的设计更实用。
