🛡️ 基于防火墙的企业网络安全系统设计与实现｜某为eNSP仿真实战

本文为黄河交通学院2024届本科毕业设计精华版，完整仿真项目+配置命令获取方式见文末

💡 研究背景与行业痛点

企业网络安全现状分析：

  • ❌ 主干网VLAN混乱：计算机自由访问，信息安全无法控制
  • ❌ 缺乏统一防毒方案：病毒威胁响应效率低下
  • ❌ 管理难度大：故障难以追溯，问题排查困难
  • ❌ 安全防护薄弱：传统防御手段难以应对新型网络威胁

防火墙系统的核心价值：

  • ✅ 网络隔离：通过VLAN划分实现逻辑子网分离
  • ✅ 威胁防护：实时检测并阻止恶意访问和攻击
  • ✅ 访问控制：基于策略的精细化流量管理
  • ✅ 高可用性：冗余设计确保业务连续性

🏗️ 系统架构设计

三层网络架构设计

🌐 核心层：
├── 高端交换机冗余部署
├── VRRP协议保障高可用
└── 核心数据快速转发

🔀 汇聚层：
├── 接入层流量聚合
├── 安全策略执行点
└── 区域间访问控制

💻 接入层：
├── VLAN逻辑隔离
├── 用户设备接入管理
└── 广播域控制

安全区域划分

安全区域信任等级包含资源访问策略
内部网络(Trust)最高服务器、数据库、工作站严格访问控制
DMZ区域中等Web服务器、邮件服务器受限外部访问
外部网络(Untrust)最低互联网全面安全检测

⚡ 核心技术实现

1. 防火墙基础配置

# 安全区域划分
firewall zone trust
    add interface g1/0/0
    add interface g1/0/1

firewall zone untrust
    add interface g1/0/2

firewall zone dmz
    add interface g1/0/3

# NAT地址转换
nat-policy
    rule name easy-ip
    source-address 192.168.0.0 0.0.255.255
    source-zone trust
    source-zone dmz
    destination-zone untrust
    action source-nat easy-ip

2. VRRP高可用配置

# 核心交换机冗余配置
interface Vlanif20
    ip address 192.168.20.254 24
    vrrp vrid 20 virtual-ip 192.168.20.252
    vrrp vrid 20 priority 120

3. 链路聚合增强可靠性

# Eth-Trunk链路捆绑
interface GigabitEthernet 0/0/9
    port link-type trunk
    port trunk allow-pass vlan all

📊 仿真测试验证

1. 链路聚合测试结果

在这里插入图片描述

测试指标：

  • ✅ WorkingMode: NORMAL（手动负载模式）
  • ✅ 成员链路状态: UP
  • ✅ 链路数量: 2条物理链路
  • ✅ 负载均衡: 正常运行

2. VRRP冗余测试

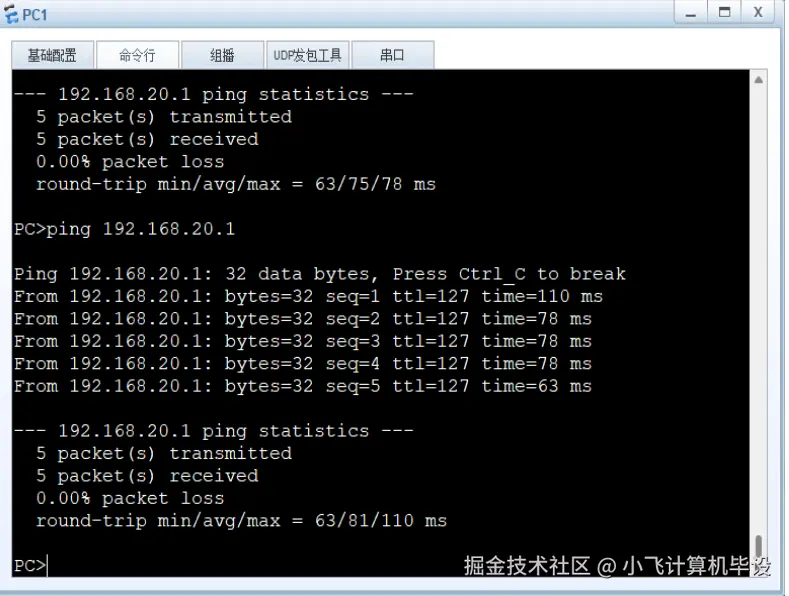

_id=img-PEfe7K7l-1761534072851)

故障切换表现：

  • 🕒 切换时间: < 3秒
  • 📊 数据包丢失: 零丢包
  • 🔄 业务连续性: 无缝切换

3. 网络安全测试

内网互联测试：

  • ✅ 行政部PC1 → 财务部PC2: 网络可达，0%丢包
  • ✅ 无线STA1 → 内部服务器: 正常访问，策略生效

外网访问测试：

  • ✅ 内网主机 → 互联网: 访问正常，NAT转换成功
  • ❌ 互联网主机 → 内网服务器: 访问被阻断，安全策略生效

🎯 技术创新点

架构设计创新

  1. 多层次防御体系：核心层→汇聚层→接入层的纵深防护
  2. 安全区域隔离：Trust-DMZ-Untrust三级安全域划分
  3. 冗余高可用：VRRP+链路聚合的双重可靠性保障

技术实践价值

  1. 华为USG6000V实战：企业级防火墙的完整配置流程
  2. eNSP仿真验证：真实网络环境的精准模拟
  3. 端到端安全策略：从用户接入到外网访问的全链路防护

💼 实际应用价值

企业网络建设

  • 新建网络规划：提供完整的企业网络安全架构参考
  • 现有网络改造：VLAN重构、安全策略优化实施方案
  • 合规性建设：满足网络安全等级保护要求

教育实训应用

  • 网络工程教学：防火墙配置的完整实验案例
  • 安全认证培训：HCIA-Security等认证的实践材料
  • 毕业设计参考：提供完整的技术实现方案

🚀 进一步优化方向

技术增强

  • 智能安全分析：集成AI威胁检测能力
  • 云网协同：混合云环境的安全策略统一管理
  • 零信任架构：基于身份的动态访问控制

功能扩展

  • VPN远程接入：SSL VPN/IPSec VPN集成
  • 上网行为管理：精细化流量监控与控制
  • 安全态势感知：全局安全威胁可视化

🎁 资源获取

完整项目资料包：

  • ✅ eNSP仿真项目文件
  • ✅ 华为USG6000V配置命令集
  • ✅ 网络拓扑设计图
  • ✅ 测试验证方案
  • ✅ 毕业设计论文全文

获取方式：

  1. 点击关注 👍
  2. 评论区留言"企业网络安全" 💬
  3. 私信发送"毕业设计"获取下载链接 📥

限时福利： 前20位读者额外赠送：

  • 📚 华为防火墙配置指南
  • 🛠️ eNSP仿真环境搭建教程
  • 🎯 企业网络规划设计方案模板
