给AI生成的功能结构图加箭头

​

功能结构图（Function Tree / Org Tree）是常见的展示方式。它能够直观表达父子节点关系、模块层次与逻辑结构。但有时我们希望让层级连接更清晰，这时“箭头”就能起到很好的视觉引导作用。

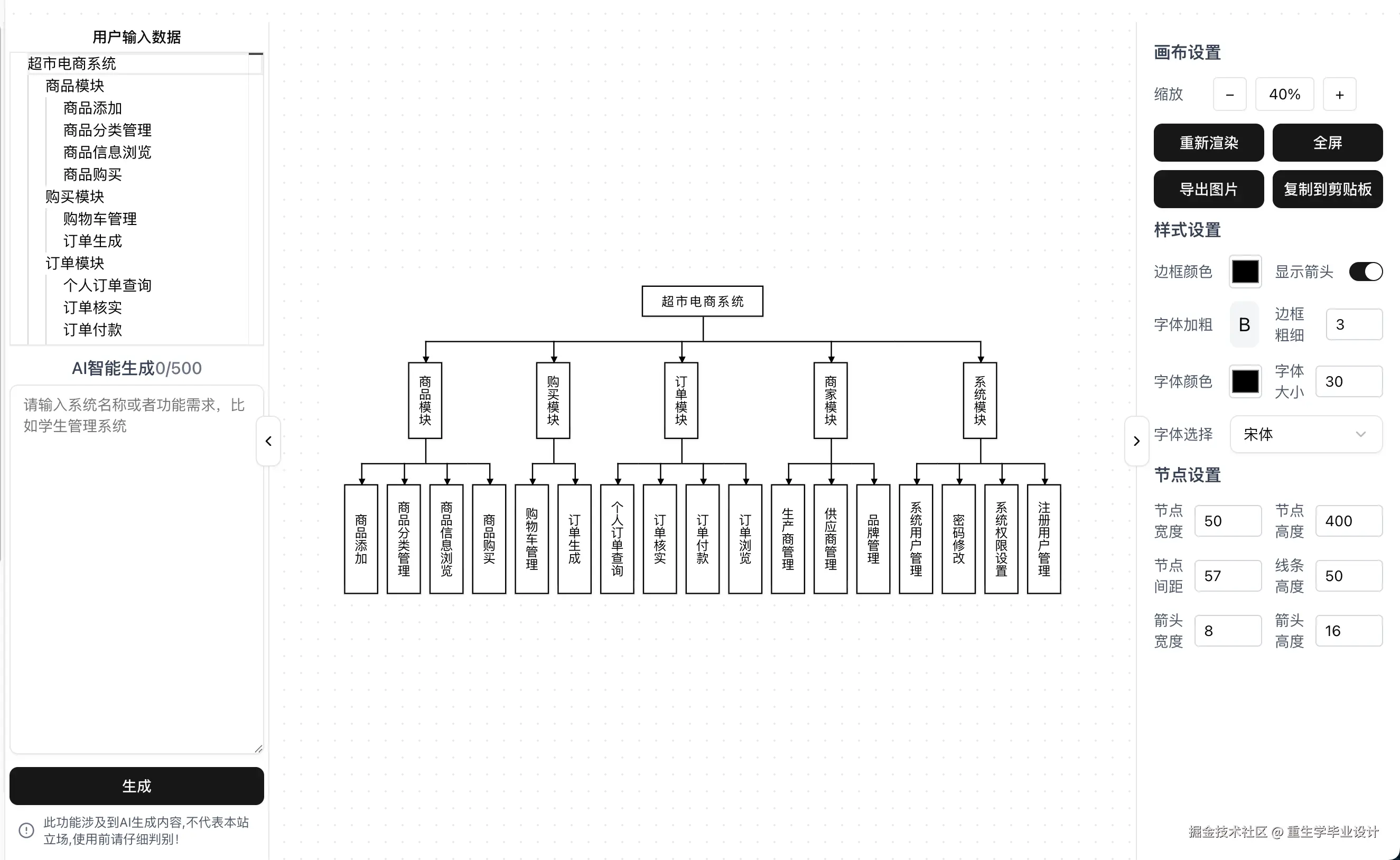

本文将介绍如何在功能结构图中，为节点动态添加箭头，并支持开关隐藏箭头的功能。先给大家看一下功能结构图的效果吧，在网站tools.anqstar.com/tools/struc… 就可以使用改功能，可以自己手动输入节点就自动生成功能结构图，也可以使用AI生成，下面是图片展示效果：

​编辑

一、基本思路

结构图的每个节点通常是一个 DOM 元素，我们可以通过修改节点样式和插入新的元素（如 <div>）来控制箭头显示。关键点包括：

• 使用配置项控制样式（如 borderColor、arrowSize、showArrows 等）。
• 遍历所有节点，根据是否是根节点决定是否添加箭头。
• 使用纯 CSS 的三角形实现箭头。
• 支持通过配置动态隐藏或显示箭头。

---

二、核心代码实现

核心函数是 updateTreeStyle，用于更新整棵功能结构树的样式。下面是完整实现（已包含箭头逻辑）：

import type { TreeNode } from '../data'
import type { StructureConfig } from '../store'

export const updateTreeStyle = (config: StructureConfig, treeData: TreeNode) => {
    const { borderWidth, borderColor, isBold, showArrows, arrowTop, arrowSize, nodeSpacing, lineHeight } = config
    const data = treeData
    const eles = document.getElementsByClassName('org-tree-node-label-inner')

    for (let i = 0; i < eles.length; i++) {
        const element = eles[i] as HTMLElement
        element.style.border = `${borderWidth}px solid ${borderColor}`
        element.style.borderRadius = '0'
        element.style.fontWeight = isBold ? 'bold' : 'normal'
        element.style.position = 'relative'

        // 移除旧箭头
        const existingArrow = element.querySelector('.node-arrow')
        if (existingArrow) {
            element.removeChild(existingArrow)
        }

        // 判断是否为根节点
        const isFirstNode = element.textContent === data.name

        // 非根节点才显示箭头
        if (!isFirstNode && showArrows) {
            const arrow = document.createElement('div')
            arrow.style.position = 'absolute'
            arrow.style.top = `-${arrowTop}px`
            arrow.style.left = `calc(50% + ${arrowSize / 4}px)`
            arrow.style.transform = 'translateX(-50%)'
            arrow.style.width = '0'
            arrow.style.height = '0'
            arrow.style.borderLeft = `${arrowSize}px solid transparent`
            arrow.style.borderRight = `${arrowSize}px solid transparent`
            arrow.style.borderTop = `${arrowTop}px solid ${borderColor}`
            arrow.className = 'node-arrow'
            element.appendChild(arrow)
        }
    }

    // 更新连接线样式
    const style = document.createElement('style')
    style.type = 'text/css'
    const css = `
       .org-tree-node-children{
         padding-top: ${nodeSpacing}px;
       }
      .org-tree-node-children:before {
         height: ${nodeSpacing}px;
      }
      .org-tree-node:before, .org-tree-node:after{
         height: ${lineHeight}px;
      }
      .org-tree-node{
         padding-top: ${lineHeight}px;
      }
      .org-tree-node:not(:first-child)::before {
        border-top: ${borderWidth}px solid ${borderColor};
      }
      .org-tree-node:not(:last-child)::after {
        border-top: ${borderWidth}px solid ${borderColor};
      }
      .org-tree-node:after {
        border-left: ${borderWidth}px solid ${borderColor};
      }
      .org-tree-node-children:before {
        border-left: ${borderWidth}px solid ${borderColor};
      }
    `
    style.innerHTML = css
    document.head.appendChild(style)
}

---

三、实现原理解析

这段逻辑主要做了三件事：

1. 遍历节点并统一样式
通过修改 borderWidth、fontWeight 等属性，保持节点样式一致。

2. 动态添加箭头
在每个节点中创建一个新的 <div> 元素，用纯 CSS 绘制一个三角形箭头，利用 border 实现。例如：

border-left: 6px solid transparent;
border-right: 6px solid transparent;
border-top: 8px solid #333;

这样即可得到一个朝上的小箭头。

3. 控制箭头显示与隐藏
通过 showArrows 参数控制逻辑：

• true → 添加箭头
• false → 不添加箭头（或移除已存在的）

---

四、使用效果

在 StructureConfig 中加入相关配置项：

{
  borderColor: '#333',
  borderWidth: 2,
  isBold: true,
  showArrows: true,
  arrowTop: 8,
  arrowSize: 6,
  nodeSpacing: 20,
  lineHeight: 40
}

当 showArrows 为 true 时，子节点上方会出现一个小箭头，指示父级方向；当关闭时，箭头会自动隐藏。

---

五、总结

通过简单的 DOM 操作和样式控制，我们就能为结构图添加直观的箭头效果。这种方式无需引入额外图形库，适合在已有组织结构树或功能结构图组件中快速增强视觉层次。

​
