大家好，我是前端西瓜哥。
今天我们来学习三维渲染。
这里需要选定一个三维渲染引擎，这里选择最流行的 threejs。
threejs 是什么
threejs 是一个 javascript 的 3D 库，体积轻量，易于使用，非常流行，可以获取到大量的社区资源。
threejs 在底层渲染器（通常是 WebGL）的基础上封装出一些更高层的概念，像是 Geometry、Material、Camera，然后将它们组织在一起，渲染出一个三维的世界。
这样你就不必用底层的渲染器一点点绘制三角形、直线等图形然后通过三维几何运算组合起来，使用 threejs 能很快就构建出自己想要的三位场景。
先简单理解几个重要概念。
Geometry
Geometry 是 “几何图形” 的意思。
在 threejs 中，会提供很多基础几何图形，比如立方体（BoxGeometry）、圆形（CircleGeometry）等。
它们继承自 BufferGeometry 类，可以通过参数（比如立方体的长宽高），计算生成带有顶点、索引、法线、uv 等信息的对象。
从 WebGL 的角度，Geometry 主要提供了顶点信息。或者可以说 Geometry 的作用是生成了一堆三角面片。
我们先创建一个立方体。
const geometry = new THREE.BoxGeometry(1, 1, 1);
立方体的中心点对着场景的原点位置。
Material
只有三角形面片还不够，那只是一个白模，我们还要要给这些三角面片进行着色。
这里就需要 threejs 的 Material 类了。
Material 是 “材质” 的意思，定义了几何图形的颜色。threejs 也提供了很多 Material 类，如
-
MeshBasicMaterial，基础材质，适用于不想受光照影响的场景，设置是什么颜色或纹理就是什么，不受环境影响；
-
MeshPhongMaterial，一种 Blinn–Phong 反射模型，适合需要高光效果的物体。
-
MeshLambertMaterial；
-
...
这里我们创建一个红色的 phong 材质，这个材质。
const material = new THREE.MeshPhongMaterial({
color: 0x44aa88, // 红色
});
Mesh
三角面片（geometry）有了，着色方案（material）也有了。
下面我们需要用 Mesh 将它们组合起来。
Mesh 就是 “网格” 的意思，在 threejs 代表一个可渲染对象。
创建出 mesh。
const mesh = new THREE.Mesh( geometry, material );
mesh 实例就是一个 3d 模型，它可以设置位置、缩放、旋转等信息，然后添加到场景（scene）上。
Scene
Scence 是 “场景” 的意思，需要渲染出来的三位几何体需要放到场景里才会被渲染出来。
创建 Scene 实例。
const scene = new THREE.Scene();
scene.background = new THREE.Color(0x87ceeb); // 天蓝色
Scene 的背景色默认是黑色，可以自己设置。
将前面创建好的 mesh 添加到场景中。
scene.add(mesh);
mesh 没有设置位置，默认放在 scene 的原点位置，即 (0, 0, 0)。
Camera
场景有了，场景上也三维物体了。下面我们需要观测它，这就引入了三维渲染的经典元素——摄像机（Camera）了。
常用的摄像机有两种，一种是透视相机（PerspectiveCamera），有透视效果，表现为近大远小，是对人眼的透视效果的仿真。
另一种是 正交相机（OrthographicCamera），表现为远近一样大。比如你设置线的长度是 1px，那不管你怎么拉近拉远相机，都一直是 1px。正交相机常用于工业制图、游戏中的伪 2d 效果（如跳一跳）中。
这里我们用透视相机，它更符合人眼的认知直觉。

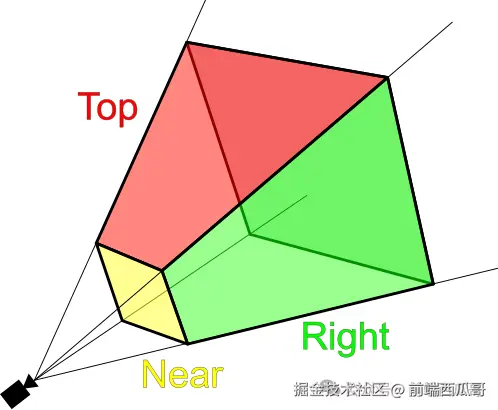

透视相机的视锥（Viewing frustum）是一个四棱台。
视锥空间内的物体会被渲染出来，这个空间外的部份会被剔除掉。
靠近 near 的线的投影会比远离的线要大，以实现近大远小的效果。
创建一个透视相机。
const fov = 70;
const aspect = width / height;
const near = 0.01;
const far = 1000;
const camera = new THREE.PerspectiveCamera(fov, aspect, near, far);
透视相机需要设置很多参数，这些参数以后再慢慢说。
透视相机的位置默认为坐标原点，其实跑到了前面 mesh 物体的内部了。这导致我们看不到这个立方体，因为 threejs 默认会做背面剔除优化。
我们把 camera 远离 mesh 一些。
camera.position.set(1, 1, 5);
camera 还可以设置朝向哪里，可以设置为你需要观测的物体，默认是朝向原点位置。camera 会基于自己的位置和 lookAt 位置旋转摄像机。
camera.lookAt(0, 0, 0);
threejs 坐标系
顺便说一下 threejs 的坐标系。

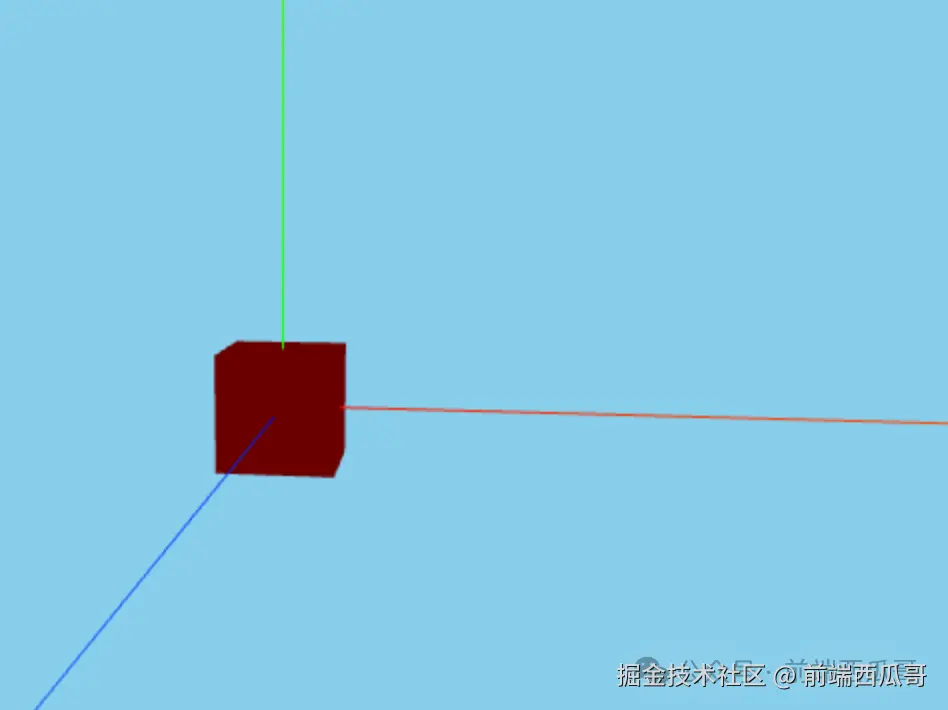

threejs 的坐标系是遵循 WebGL 的表达，使用右手坐标系，x 轴向右（红色），y 轴向上（绿色），z 轴向用户（蓝色）。
从 2d 升级到 3d 的过程，可以理解为你在看一个壁画，里面的平面的图形突然有了厚度。
这时候你就会开始感受到坐标系各种各样的痛苦了，不同框架的坐标系不同。
就说 2d 的 canvas 2d 和 svg 这些用的是设备坐标系，x 向右，y 向下，属于是左手坐标系了，如果把 2d 坐标直接放到 threejs 上，会发现这个图形倒转了过来，所以这里还要给这些点做一个翻转矩阵运算才行。
还有就是有时候我们希望 z 朝上，而不是朝向用户（比如 blender 软件）。这种情况下 2d 就是铺在桌面上的图纸，转 3d 就是平地起高楼。
有个办法是我们加个容器，让它沿着 x 轴翻转 90 度，然后把物体都放这里面，倒是可以实现。
但是如果你用一些插件，你会发现它们还是基于 z 朝向用户的逻辑，导致效果很奇怪，你可能需要再处理下。
如果你要整合各种模块，但这些模块的坐标系都不统一，那改吧改吧，够你吃一壶的。
Light
下面是打光了。
我们使用的 phong 材质是会受到光照影响的，所以如果没有光，不管设置什么颜色和贴图，对应的都是纯黑色。
因此我们需要提供光照。
我们创建一个直射光对象。
const directionalLight = new THREE.DirectionalLight(0xffffff, 1);
directionalLight.position.set(1, 2, 3);
scene.add(directionalLight);
光的颜色设置为白色，强度为 1，然后放到物体的右上角位置，最后添加到 scene 中。
Renderer
Renderer 是渲染器，作用是将场景（Scene）和摄像机（Camera）组合在一起，将摄像机看到的场景的那部分 3D 场景，投影到 2D 的画布元素上。
每个渲染器实例里面维护了对应的 canvas DOM 元素，我们需要将这个元素添加到 html 上才能看到渲染结果。
通常我们用的渲染器是 WebGLRenderer，基于 WebGL。
const renderer = new THREE.WebGLRenderer({ antialias: true });
threejs 也有面向新一代渲染的 WebGPURenderer，但还是实验性质，问题挺多的，浏览器对 WebGPU 的支持也不稳定，目前生产环境还是不太建议上的。
此外还有 SVGRenderer、CSS3DRenderer，不过也有不少问题，支持的特性也比 WebGLRenderer 少。
设置宽高：
renderer.setSize(width, height);
添加到 html 下：
document.body.appendChild(renderer.domElement);
执行渲染：
renderer.render(scene, camera);

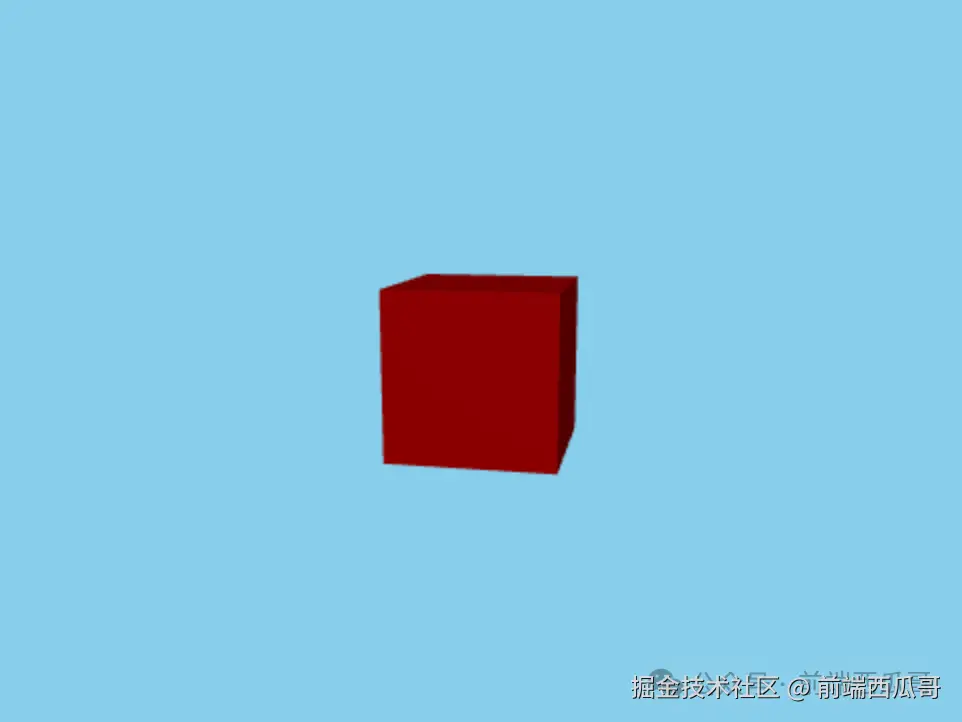

最终渲染效果为：
添加辅助工具
虽然成功渲染了三维物体，但我们只能看这么一个方向，看不到背面，不知道原点在哪里，不确定物体的位置是否正确，以及不知道打光是怎么打的，是否放对了位置。
下面我们将添加几个辅助工具。
首先是坐标轴可视化：
const axesHelper = new THREE.AxesHelper(50);
scene.add(axesHelper);
然后是光照朝向的可视化：
const lightHelper = new THREE.DirectionalLightHelper(directionalLight, 1);
scene.add(lightHelper);
最后可以通过拖拽鼠标移动摄像机位置的控制器 OrbitControls。
左键拖拽会围绕中心点进行轨道移动，滚轮拉远拉近摄像头，右键拖拽是当前观察平面的水平垂直移动。另外它是适配移动端的，整挺好。
特别注意的是 OrbitControls 类不是在核心包里，而是在分离的其他的文件夹下，因为它属于一种扩展功能，没必要让 threejs 的核心包体积过大。
import { OrbitControls } from "three/examples/jsm/Addons.js";
// ...
const controls = new OrbitControls(camera, renderer.domElement);
// 开启了阻尼效果，就是释放鼠标后，摄像头还会短暂慢慢微小移动，可以去掉。
controls.enableDamping = true;
摄像机改变位置，是需要重渲染的，所以我们还要每帧都要主动调用一下更新操作：
renderer.setAnimationLoop(animate);
function animate() {
controls.update();
renderer.render(scene, camera);
}

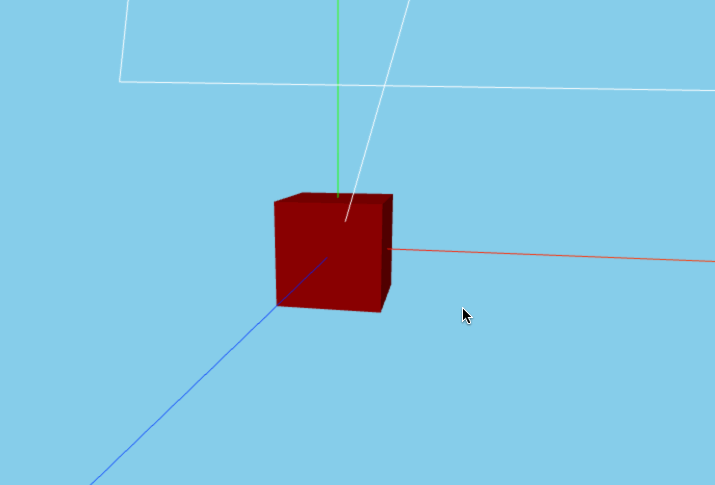

最终效果
看看最后的效果。
可以看到，没打到光的面是黑色，感兴趣的读者可以试着再加个环境光。
完整代码
import * as THREE from"three";
import { OrbitControls } from"three/examples/jsm/Addons.js";
const width = window.innerWidth;
const height = window.innerHeight;
/***************** scene *****************/
const scene = new THREE.Scene();
scene.background = new THREE.Color(0x87ceeb); // 天蓝色
/***************** mesh *****************/
const geometry = new THREE.BoxGeometry(1, 1, 1);
const material = new THREE.MeshPhongMaterial({
color: 0xff0000,
});
const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);
/***************** camera *****************/
const fov = 70;
const aspect = width / height;
const near = 0.01;
const far = 1000;
const camera = new THREE.PerspectiveCamera(fov, aspect, near, far);
camera.position.set(1, 1, 5);
camera.lookAt(0, 0, 0);
/***************** 光源 *****************/
const directionalLight = new THREE.DirectionalLight(0xffffff, 1); // 方向光
directionalLight.position.set(1, 2, 3);
scene.add(directionalLight);
const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(width, height);
document.body.appendChild(renderer.domElement);
/***************** 辅助工具 *****************/
const axesHelper = new THREE.AxesHelper(50);
scene.add(axesHelper);
const lightHelper = new THREE.DirectionalLightHelper(directionalLight, 1);
scene.add(lightHelper);
const controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true;
renderer.render(scene, camera);
// 每帧更新
renderer.setAnimationLoop(animate);
function animate() {
controls.update();
renderer.render(scene, camera);
}
结尾

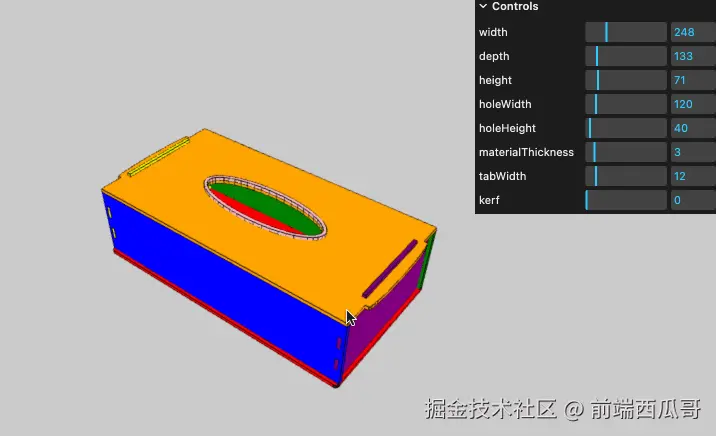

最近开始学 threejs 了，搞了点简单仿真测试，验证算法是否正确。
这篇开写，算是正式开始写 3d 相关的文章了。
我是前端西瓜哥，关注我，学习更多三维图形知识。
