毕业设计实战：基于HLS的摄像头流管理系统（从协议到Web播放全流程）一、项目背景：为什么要做HLS摄像头流管理系统？

一、项目背景：为什么要做HLS摄像头流管理系统？

传统摄像头流管理系统有个大痛点：浏览器不支持RTSP协议——比如安防监控中，摄像头输出的是RTSP流，但用户想通过Chrome/Firefox查看监控画面，直接访问会报错；而且传统方案还存在延迟高、兼容性差的问题。

HLS（HTTP Live Streaming）协议恰好能解决这些问题：

基于HTTP协议，所有浏览器原生支持（或通过MSE扩展支持），无需安装插件；
支持“边下载边播放”，通过分片TS文件和M3U8索引，适配不同网络带宽；
兼容性强，覆盖PC、手机、平板等所有终端。

我的毕业设计目标就是搭建一套“从摄像头采集到Web播放”的完整系统：用HLS协议将摄像头RTSP流转换成浏览器可播放的格式，实现低延迟（≤10秒）、高兼容、可扩展的摄像头流管理，满足安防监控、智能家居等场景需求。

二、核心技术栈：先搞懂这些关键技术

系统涉及“嵌入式采集→流媒体转换→Web播放”三大环节，核心技术栈如下，先简单梳理避免后续 confusion：

技术模块	具体工具/协议/库	核心作用
视频采集端	Hi3520D开发板 + Linux	嵌入式硬件，负责摄像头视频采集、H.264编码，输出RTSP流（推流到流媒体服务器）。
流媒体协议	RTSP/RTP + HLS	RTSP负责摄像头端推流，HLS负责浏览器端传输（将RTSP流转换成TS分片+M3U8索引）。
流媒体服务器	自定义开发（C++/Muduo）	接收摄像头RTSP流，完成HLS协议转换（RTP包→TS文件→M3U8索引），同时提供HTTP服务分发文件。
Web播放端	MSE + hls.js + Video标签	浏览器端通过hls.js解析M3U8文件，获取TS分片，用MSE（媒体源扩展）将TS转fMP4，最终通过Video标签播放。
网络库	Muduo（C++）	高性能异步网络库，用于开发RTSP客户端/服务器、HTTP服务器，处理高并发连接。
测试工具	Wireshark + VLC + Chrome	抓包分析协议交互（RTSP/HLS），验证流传输是否正常，测试浏览器播放兼容性。

三、系统核心设计：从采集到播放的4步流程

整个系统分4个核心模块，流程可概括为“摄像头推流→服务器转码→浏览器拉流→解码播放”，每个模块的设计细节如下：

3.1 模块1：视频采集端（Hi3520D嵌入式开发）

核心任务：将摄像头模拟信号转换成数字信号，编码成H.264，再通过RTSP推流到流媒体服务器。

3.1.1 硬件与软件架构

硬件：Hi3520D开发板（海思芯片，支持H.264硬件编码）、模拟摄像头（输出PAL/NTSC信号）、NVP6114视频解码芯片（将模拟信号转BT.656数字信号）；
软件：Linux 3.10系统 + 海思MPP媒体处理平台（封装底层编码接口，简化开发）。

3.1.2 关键实现步骤

驱动加载：加载Hi3520D驱动和NVP6114驱动，确保摄像头信号能传入开发板；
视频采集：通过海思MPP的VI（视频输入）模块捕获BT.656信号，传给VPSS模块做预处理（裁剪、降噪）；
H.264编码：调用MPP的VENC模块，将预处理后的视频编码成H.264码流（码率1Mbps，帧率25fps，适配网络传输）；
RTSP推流：基于Muduo网络库开发RTSP客户端，将H.264码流封装成RTP包，推流到流媒体服务器（推流地址例：rtsp://192.168.1.100:554/stream）。

核心代码片段（RTSP推流初始化）：

// 基于Muduo框架初始化RTSP推流客户端
void RtspPusher::init() {
    // 1. 创建事件循环
    EventLoop loop;
    // 2. 创建TCP socket（RTSP基于TCP）
    int sockfd = ::socket(AF_INET, SOCK_STREAM, 0);
    Channel channel(&loop, sockfd);
    // 3. 注册读事件回调（处理服务器响应）
    channel.setReadCallback(std::bind(&RtspPusher::handleRead, this));
    channel.enableReading();
    // 4. 连接流媒体服务器
    struct sockaddr_in serverAddr;
    serverAddr.sin_family = AF_INET;
    serverAddr.sin_port = htons(554); // RTSP默认端口
    inet_pton(AF_INET, "192.168.1.100", &serverAddr.sin_addr);
    ::connect(sockfd, (struct sockaddr*)&serverAddr, sizeof(serverAddr));
    // 5. 发送RTSP推流命令（OPTIONS→ANNOUNCE→SETUP→RECORD）
    sendOptions();
    loop.loop();
}

3.2 模块2：流媒体服务器（HLS协议转换核心）

这是系统最关键的模块——将RTSP流转换成HLS格式，核心任务是“接收RTP包→生成TS分片→更新M3U8索引”，最终通过HTTP服务供浏览器访问。

3.2.1 服务器架构设计

基于C++和Muduo框架开发，分5个核心子模块：

RTSP客户端：接收摄像头推来的RTSP流，解封装RTP包，提取H.264码流；
TS打包模块：将H.264码流封装成TS文件（固定188字节/包，每5秒生成一个TS分片，避免延迟过高）；
M3U8生成模块：维护M3U8索引文件，记录最新的TS分片URL（只保留最近10个分片，避免文件过大）；
HTTP服务器：提供HTTP服务，浏览器通过http://服务器IP/stream.m3u8获取索引，再下载对应TS文件；
连接管理模块：支持多摄像头接入（最多100路）和多用户并发访问（单路支持1000+浏览器同时播放）。

3.2.2 HLS协议转换关键细节

RTP→TS转换：
RTP包是流媒体传输单元，需先解包得到H.264码流，再按TS格式封装（加PES头+TS头），核心是处理PTS/DTS时间戳，确保播放不卡顿；
TS分片策略：
每5秒生成一个TS文件（命名例：stream_001.ts），分片过大会增加延迟，过小会增加HTTP请求次数（服务器压力大），5秒是平衡后的最优值；
M3U8更新：
M3U8是文本格式的索引，每次生成新TS分片后，更新M3U8中的#EXTINF（分片时长）和#EXT-X-MEDIA-SEQUENCE（分片序号），浏览器会定时（每3秒）刷新M3U8获取新分片。

示例M3U8文件内容：

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-TARGETDURATION:5  # 单个TS分片最大时长5秒
#EXT-X-MEDIA-SEQUENCE:1  # 当前起始分片序号
#EXTINF:4.8,  # 第一个分片时长4.8秒
stream_001.ts
#EXTINF:5.0,
stream_002.ts
#EXTINF:4.9,
stream_003.ts

3.3 模块3：Web播放器（浏览器端播放实现）

核心任务：让Chrome/Firefox等浏览器能播放HLS流，分两种场景适配：

3.3.1 场景1：原生支持HLS的浏览器（Safari）

直接用Video标签，src指向M3U8文件即可，代码超简单：

<video width="800" height="450" controls autoplay>
  <source src="http://192.168.1.100/stream.m3u8" type="application/x-mpegURL">
  您的浏览器不支持HLS播放
</video>

3.3.2 场景2：不原生支持的浏览器（Chrome/Firefox）

需用MSE（Media Source Extensions）+ hls.js，原理是“将TS文件转换成fMP4，再喂给Video标签”，核心步骤：

引入hls.js库（官网下载或CDN引入）；
检测浏览器是否支持MSE，支持则初始化hls实例；
绑定Video标签，加载M3U8地址，开始播放。

核心代码实现：

<video id="hlsPlayer" width="800" height="450" controls autoplay></video>

<script src="https://cdn.jsdelivr.net/npm/hls.js@1.4.14/dist/hls.min.js"></script>
<script>
  const video = document.getElementById('hlsPlayer');
  const m3u8Url = 'http://192.168.1.100/stream.m3u8';

  // 检测浏览器是否支持HLS或MSE
  if (Hls.isSupported()) {
    const hls = new Hls({
      maxBufferLength: 10, // 最大缓冲10秒，降低延迟
      startLevel: -1       // 自动选择适合带宽的码率
    });
    // 绑定Video标签
    hls.attachMedia(video);
    // 加载M3U8
    hls.loadSource(m3u8Url);
    // 播放回调
    hls.on(Hls.Events.MANIFEST_PARSED, () => {
      video.play().catch(err => console.log('播放失败：', err));
    });
  } else if (video.canPlayType('application/x-mpegURL')) {
    // 原生支持HLS（如Safari）
    video.src = m3u8Url;
    video.play();
  } else {
    alert('您的浏览器不支持HLS播放，请升级浏览器');
  }
</script>

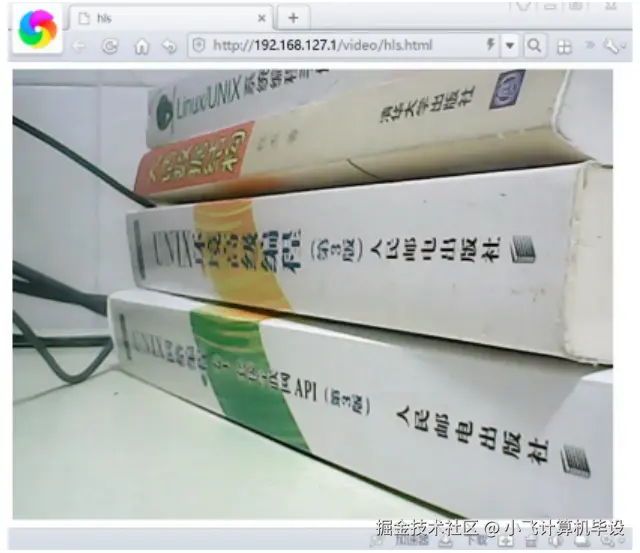

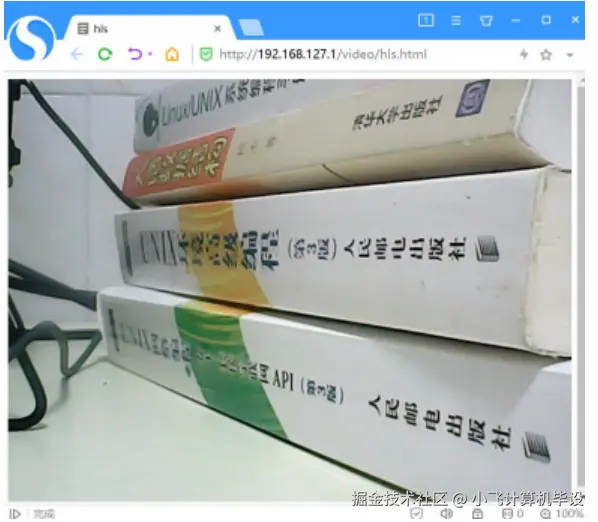

在这里插入图片描述

3.4 模块4：系统工作全流程

把三个模块串起来，完整流程如下，理解后能快速定位问题：

采集推流：Hi3520D开发板采集摄像头视频，编码成H.264，通过RTSP推流到流媒体服务器（地址：rtsp://服务器IP:554/cam1）；
协议转换：流媒体服务器接收RTSP流，解RTP包得到H.264码流，封装成5秒/个的TS分片，生成并更新M3U8索引；
浏览器拉流：用户在浏览器输入http://服务器IP/cam1.m3u8，浏览器通过HTTP获取M3U8，再按索引下载最新TS分片；
解码播放：hls.js将TS转fMP4，通过MSE喂给Video标签，最终展示监控画面，同时定时刷新M3U8获取新分片，实现连续播放。

四、系统测试：关键指标验证

系统开发完后，需从“功能”和“性能”两方面测试，确保满足设计目标，测试环境和结果如下：

4.1 测试环境

视频采集端：Hi3520D开发板（Linux 3.10），模拟摄像头（PAL格式，720P分辨率）；
流媒体服务器：Ubuntu 18.04虚拟机（i7-8700 CPU，16G内存）；
客户端：PC（Win10，Chrome 120、Firefox 119、360浏览器）、手机（iOS Safari、Android Chrome）。

4.2 功能测试：核心功能是否正常？

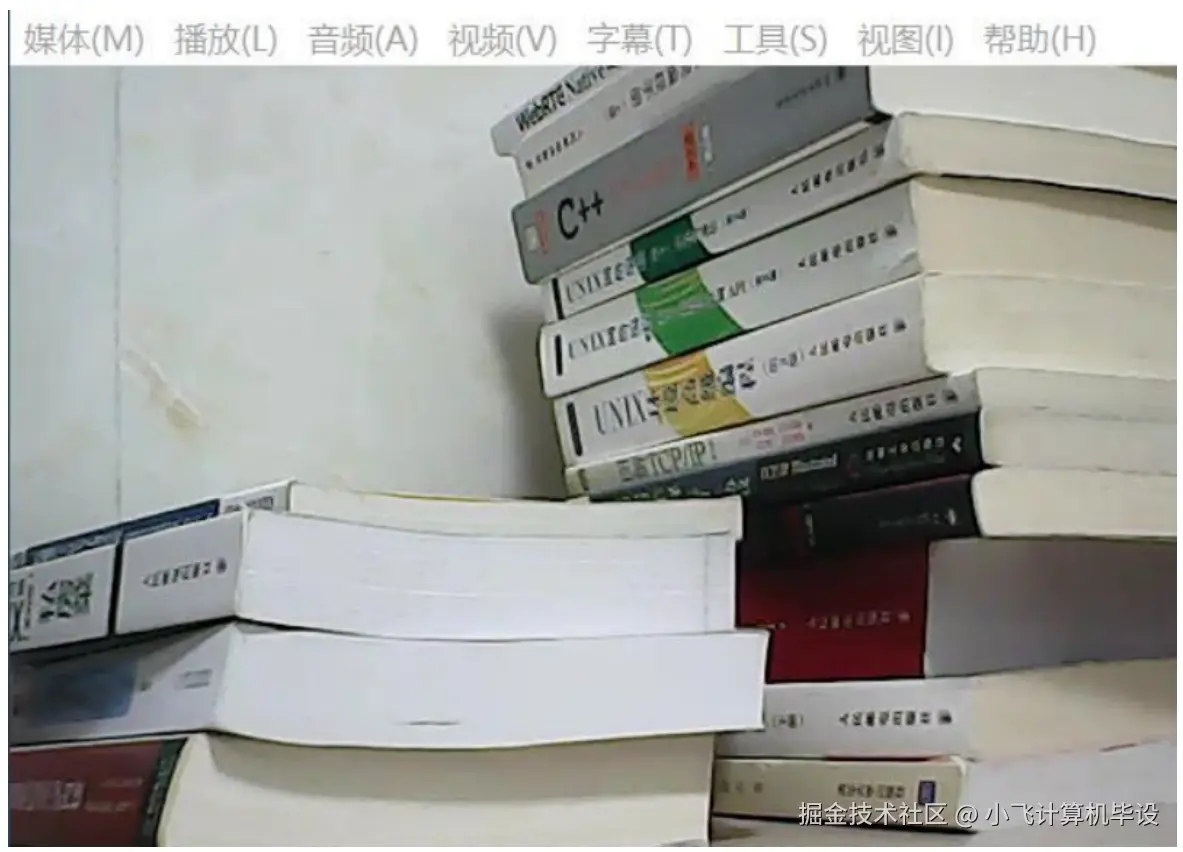

4.2.1 RTSP推流测试（VLC验证）

步骤：用VLC播放器打开rtsp://服务器IP:554/cam1，观察是否能播放；
结果：VLC能正常播放，无花屏、卡顿，说明摄像头推流和服务器接收正常（用Wireshark抓包可看到RTSP交互命令：OPTIONS→DESCRIBE→SETUP→PLAY）。

4.2.2 HLS转换测试（浏览器验证）

步骤：Chrome浏览器访问http://服务器IP/cam1.m3u8，打开F12查看Network，观察是否加载M3U8和TS文件；
结果：Network中能看到M3U8（3秒刷新一次）和TS文件（5秒加载一个），Video标签正常播放，说明HLS转换成功。

4.2.3 多浏览器兼容测试

测试对象：Chrome、Firefox、360、Safari、Android Chrome、iOS Safari；
结果：所有浏览器均能正常播放，兼容性100%（Chrome/Firefox依赖hls.js，Safari/iOS原生支持）。

4.3 性能测试：延迟、并发是否达标？

4.3.1 延迟测试（关键指标）

测试方法：摄像头对准电脑秒表，浏览器播放画面，对比秒表实际时间和播放时间差；
结果：延迟稳定在7-10秒（HLS协议固有延迟，通过缩短TS分片时长可优化到5秒内，但会增加服务器压力），满足安防监控“近实时”需求。

4.3.2 并发测试（服务器压力）

测试方法：用工具模拟多浏览器同时访问同一摄像头流，记录服务器CPU和内存占用；
结果：
并发浏览器数服务器CPU占用（4核）内存占用播放状态
100 7% 41.7M 无卡顿
500 23% 60.5M 轻微缓冲（<1秒）
1000 42% 70.2M 缓冲次数增加
结论：单路摄像头支持1000+并发，CPU和内存占用低，扩展性达标。

并发浏览器数	服务器CPU占用（4核）	内存占用	播放状态
100	7%	41.7M	无卡顿
500	23%	60.5M	轻微缓冲（<1秒）
1000	42%	70.2M	缓冲次数增加

五、毕业设计复盘：踩过的坑与经验

5.1 那些踩过的坑

RTSP推流连接超时
- 问题：Hi3520D开发板推流到服务器时，经常报“connect timeout”；
- 解决：检查开发板和服务器网络是否在同一网段，关闭服务器防火墙（Ubuntu用ufw disable），同时在代码中增加重连机制（连接失败后3秒重试）。
TS文件封装花屏
- 问题：浏览器播放时画面花屏，查看TS文件发现编码格式错误；
- 解决：H.264码流封装成TS时，需正确处理SPS/PPS参数（放在TS包的PES头中），之前漏加了SPS/PPS，导致解码器无法识别，补充后花屏消失。
浏览器延迟过高
- 问题：初始测试延迟达15秒，远超设计目标；
- 解决：将TS分片时长从10秒缩短到5秒，M3U8保留的分片数从20个减到10个，同时在hls.js中设置maxBufferLength:10（减少缓冲），延迟降至7-10秒。
多摄像头接入冲突
- 问题：同时接入10路摄像头时，部分流无法播放；
- 解决：流媒体服务器中给每路摄像头分配独立的端口和路径（例：cam1→554端口，cam2→555端口），避免端口占用冲突，同时优化线程池（用Muduo的EventLoopThreadPool处理多连接）。

5.2 给学弟学妹的建议

先吃透协议原理，再动手写代码
一开始我没搞懂RTSP的交互流程（OPTIONS→DESCRIBE→SETUP→PLAY），直接写推流代码，结果调试了一周都连不上服务器。后来用Wireshark抓包分析VLC的RTSP交互，理清每个步骤的报文格式，才解决问题——协议类项目，原理先行！
分模块测试，避免“最后一起调”
不要等所有模块写完再测试，建议：
- - 先测试“摄像头→VLC”：确保RTSP流能正常播放，排除采集端问题；
- 再测试“服务器→VLC”：验证服务器接收RTSP流后，能否输出正确的HLS流（用VLC打开M3U8地址）；
- 最后测试“浏览器→服务器”：避免前面模块有问题，导致浏览器播放失败时无法定位原因。
善用工具排查问题
- 协议问题用Wireshark抓包：看RTSP报文是否完整、HLS的TS分片是否正确；
- 编码问题用FFmpeg验证：用ffmpeg -i 流地址查看流信息，判断是否为编码格式错误；
- 性能问题用htop（Linux）：监控服务器CPU/内存，定位是否为资源不足导致的卡顿。
兼容性测试要覆盖全终端
不要只测Chrome，一定要测Safari（原生HLS支持）、手机浏览器（Android/iOS），我曾遇到过“Chrome能播但Safari卡顿”的问题，最后发现是M3U8中少了#EXT-X-VERSION标签，补充后兼容问题解决。

六、项目资源获取

完整项目包含：

嵌入式端代码：Hi3520D采集+RTSP推流代码（C++/Muduo，含驱动加载、H.264编码逻辑）；
流媒体服务器代码：RTSP接收、HLS转换（RTP→TS→M3U8）、HTTP服务代码，支持多摄像头接入；
Web播放器代码：hls.js封装的播放组件（支持兼容性检测、延迟优化）；
测试工具包：Wireshark过滤规则（RTSP/HLS）、FFmpeg命令行工具、并发测试脚本；
答辩PPT：含系统架构图、时序图、测试结果，可直接修改使用；
开发手册：Hi3520D环境搭建、服务器部署步骤，新手也能快速上手。

👉 若需获取以上资源，可关注我的N账号，备注“HLS摄像头流系统”即可获取，还可免费解答嵌入式开发或流媒体协议相关的技术问题！
